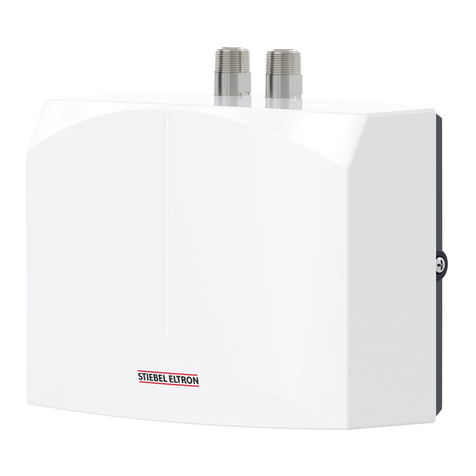

STIEBEL ELTRON DNM 3 Instruction Manual

BEDIENUNG UND INSTALLATION
OPERATION AND INSTALLATION
UTILISATION ET INSTALLATION
BEDIENING EN INSTALLATIE
OBSŁUGA I INSTALACJA
OBSLUHA A INŠTALÁCIA
OPERAREA ŞI INSTALAREA
ЭКСПЛУАТАЦИЯ И МОНТАЖ
Hydraulisch gesteuerter druckloser Mini-Durchlauferhitzer | Hydraulically controlled, non-
pressurised mini instantaneous water heater | Mini chauffe-eau instantané et à écoulement libre à
gestion hydraulique | Hydraulisch gestuurde drukloze mini-doorstromer | Hydraulicznie sterowany
bezciśnieniowy mini przepływowy ogrzewacz | Hydraulicky riadený mini prietokový ohrievač | Mini
încălzitor instant controlat electronic | Малогабаритный безнапорный проточный нагреватель с
гидравлическим управлением
» DNM 3
» DNM 4
» DNM 6

2| DNM www.stiebel-eltron.com
INHALT
BESONDERE HINWEISE
BEDIENUNG
1. Allgemeine Hinweise ����������������������������������������4
1.1 Sicherheitshinweise��������������������������������������������� 4
1.2 Andere Markierungen in dieser Dokumentation ���������� 5
1.3 Maßeinheiten����������������������������������������������������� 5
2. Sicherheit �����������������������������������������������������5
2.1 Bestimmungsgemäße Verwendung ������������������������� 5
2.2 Allgemeine Sicherheitshinweise������������������������������ 6
2.3 Prüfzeichen ������������������������������������������������������� 7
3. Gerätebeschreibung �����������������������������������������7
4. Einstellungen �������������������������������������������������7
5. Reinigung, Pflege und Wartung ����������������������������8
6. Problembehebung �������������������������������������������8
INSTALLATION
7. Sicherheit �����������������������������������������������������9
7.1 Allgemeine Sicherheitshinweise������������������������������ 9
7.2 Vorschriften, Normen und Bestimmungen����������������� 9
8. Gerätebeschreibung �����������������������������������������9
8.1 Lieferumfang ����������������������������������������������������� 9
8.2 Zubehör����������������������������������������������������������� 10
9. Vorbereitungen��������������������������������������������� 10
10. Montage����������������������������������������������������� 11
10.1 Montageort ������������������������������������������������������ 11
10.2 Montagealternativen ������������������������������������������ 11
10.3 Elektroanschluss herstellen ���������������������������������� 14
11. Inbetriebnahme �������������������������������������������� 15
11.1 Erstinbetriebnahme �������������������������������������������� 15
11.2 Übergabe des Gerätes ����������������������������������������� 15
11.3 Wiederinbetriebnahme���������������������������������������� 15
12. Außerbetriebnahme ��������������������������������������� 16
13. Störungsbehebung����������������������������������������� 16
14. Wartung����������������������������������������������������� 16
15. Technische Daten������������������������������������������� 17
15.1 Maße und Anschlüsse ����������������������������������������� 17
15.2 Elektroschaltplan ����������������������������������������������� 18
15.3 Temperaturerhöhung ������������������������������������������ 18
15.4 Einsatzbereiche ������������������������������������������������� 19
15.5 Angaben zum Energieverbrauch ���������������������������� 19
15.6 Datentabelle ����������������������������������������������������� 20
KUNDENDIENST UND GARANTIE
UMWELT UND RECYCLING

www.stiebel-eltron.com DNM | 3
DEUTSCH
BESONDERE HINWEISE
BESONDERE HINWEISE
- Das Gerät kann von Kindern ab 8 Jahren sowie
von Personen mit verringerten physischen, senso-
rischen oder mentalen Fähigkeiten oder Mangel
an Erfahrung und Wissen benutzt werden, wenn
sie beaufsichtigt werden oder bezüglich des
sicheren Gebrauchs des Geräts unterwiesen
wurden und die daraus resultierenden Gefahren
verstanden haben. Kinder dürfen nicht mit dem
Gerät spielen. Reinigung und Benutzer-Wartung
dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.
- Das Gerät muss über eine Trennstrecke von
mindestens 3 mm allpolig vom Netzanschluss
getrennt werden können.
- Die elektrische Anschlussleitung darf bei Beschä-
digung oder Austausch nur durch einen vom
Hersteller berechtigten Fachhandwerker mit dem
originalen Ersatzteil ersetzt werden.
- Befestigen Sie das Gerät wie in Kapitel „Installati-
on/ Montage“ beschrieben.
- Beachten Sie den maximalen zulässigen Druck
(siehe Kapitel „Technische Daten / Datentabelle).
- Entleeren Sie das Gerät wie in Kapitel „Installati-
on / Wartung / Gerät entleeren“ beschrieben.

BEDIENUNG
Allgemeine Hinweise
4| DNM www.stiebel-eltron.com
BEDIENUNG
1. Allgemeine Hinweise
Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und
den Fachhandwerker.
Das Kapitel „Installation“ richtet sich an den Fachhandwerker.
Hinweis Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig
durch und bewahren Sie sie auf.
Geben Sie die Anleitung gegebenenfalls an einen nach-
folgenden Benutzer weiter.
1.1 Sicherheitshinweise
1.1.1 Aufbau von Sicherheitshinweisen
SIGNALWORT Art der Gefahr Hier stehen mögliche Folgen bei Nichtbeachtung des
Sicherheitshinweises.
 Hier stehen Maßnahmen zur Abwehr der Gefahr.
1.1.2 Symbole, Art der Gefahr
Symbol Art der Gefahr
Verletzung
Stromschlag
Verbrennung
(Verbrennung, Verbrühung)
!

BEDIENUNG
Sicherheit
www.stiebel-eltron.com DNM | 5
DEUTSCH
1.1.3 Signalworte
SIGNALWORT Bedeutung
GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen
oder Tod zur Folge haben.
WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen
oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder
leichten Verletzungen führen kann.
1.2 Andere Markierungen in dieser Dokumentation
Hinweis Hinweise werden durch horizontale Linien ober- und
unterhalb des Textes begrenzt. Allgemeine Hinweise
werden mit dem nebenstehenden Symbol gekennzeich-
net.
 Lesen Sie die Hinweistexte sorgfältig durch.
Symbol
Sachschaden
(Geräte-, Folgen-, Umweltschaden)
Geräteentsorgung
 Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen.
Die erforderlichen Handlungen werden Schritt für Schritt
beschrieben.
1.3 Maßeinheiten
Hinweis Wenn nicht anders angegeben, ist die verwendete
Maßeinheit Millimeter.
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es
kann von nicht eingewiesenen Personen sicher bedient werden.
In nicht häuslicher Umgebung, z.B. im Kleingewerbe, kann das
Gerät ebenfalls verwendet werden, sofern die Benutzung in glei-
cher Weise erfolgt.
Das Gerät dient zur Erwärmung von Trinkwasser. Das Gerät ist für
ein Handwaschbecken bestimmt.
Eine andere oder darüber hinausgehende Benutzung gilt als
nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch
gehört auch das Beachten dieser Anleitung sowie der Anleitungen
für eingesetztes Zubehör.
!

BEDIENUNG
Sicherheit
6| DNM www.stiebel-eltron.com
2.2 Allgemeine Sicherheitshinweise
GEFAHR Verbrühung Die Armatur kann während des Betriebs eine Temperatur
von über 50°C annehmen.
Bei Auslauftemperaturen größer 43 °C besteht
Verbrühungsgefahr.
!WARNUNG Verletzung
Das Gerät kann von Kindern ab 8 Jahren sowie von Perso-
nen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie beaufsichtigt werden
oder bezüglich des sicheren Gebrauchs des Geräts unter-
wiesen wurden und die daraus resultierenden Gefahren
verstanden haben. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht
von Kindern ohne Beaufsichtigung durchgeführt werden.
GEFAHR Stromschlag Eine beschädigte elektrische Anschlussleitung muss
durch einen Fachhandwerker ausgetauscht werden.
Eine mögliche Gefährdung wird dadurch ausgeschlossen.
!Sachschaden
Schützen Sie das Gerät und die Armatur vor Frost.
!Sachschaden
Stellen Sie sicher, dass das drucklose Gerät keiem Druck
ausgesetzt ist, da es sonst ggf. zerstört werden könnte:
 Verwenden Sie nur den mitgelieferten Spezi-
al-Strahlregler.
 Verwenden Sie keine Perlatoren oder Schläuche mit
Strahlregler.
 Verschließen Sie niemals die Armaturausläufe.
 Beugen Sie Verkalkungen an den Armaturausläufen
vor (siehe Kapitel „Reinigung, Pflege und Wartung“).

BEDIENUNG
Gerätebeschreibung
www.stiebel-eltron.com DNM | 7
DEUTSCH
2.3 Prüfzeichen
Siehe Typenschild am Gerät.
Landesspezifische Zulassungen und Zeugnisse: Deutschland
Für die Geräte ist auf Grund der Landesbauordnungen ein allge-
meines bauaufsichtliches Prüfzeugnis zum Nachweis der Verwend-
barkeit hinsichtlich des Geräuschverhaltens erteilt.
DIN 4109
P-IX 6744/I
3. Gerätebeschreibung
Der hydraulisch gesteuerte drucklose Mini-Durchlauferhitzer
erwärmt das Wasser direkt an der Entnahmestelle. Beim Öffnen
der Armatur schaltet die Heizleistung automatisch ein. Durch kurze
Leitungswege entstehen geringe Energie- und Wasserverluste.
Die Warmwasserleistung hängt von der Kaltwassertemperatur,
der Heizleistung und der Durchflussmenge ab.
Das Blankdraht-Heizsystem ist für kalkarme und kalkhaltige
Wässer geeignet. Das Heizsystem ist gegen Verkalkung weitge-
hend unempfindlich. Das Heizsystem sorgt für eine schnelle und
effiziente Bereitstellung von Warmwasser am Handwaschbecken.
Mit dem Einbau des beigefügten Spezial-Strahlreglers erhalten
Sie einen optimalen Wasserstrahl.
4. Einstellungen
Sobald Sie das Warmwasserventil an der Armatur öffnen oder
den Sensor einer Sensor-Armatur betätigen, schaltet automatisch
das Heizsystem des Gerätes ein. Das Wasser wird erwärmt. Die
Temperatur des Wassers können Sie mit der Armatur verändern:
Einschaltmenge siehe Kapitel „Technische Daten / Datentabelle/
Ein“.

BEDIENUNG
Reinigung, Pege und Wartung
8| DNM www.stiebel-eltron.com
Temperatur erhöhen
 Drosseln Sie die Durchflussmenge an der Armatur.
Temperatur verringern
 Öffnen Sie die Armatur weiter oder mischen Sie mehr Kalt-
wasser bei.
Nach Unterbrechung der Wasserversorgung
Siehe Kapitel „Inbetriebnahme/ Wiederinbetriebnahme“.
5. Reinigung, Pflege und Wartung
 Verwenden Sie keine scheuernden oder anlösenden Reini-
gungsmittel. Zur Pflege und Reinigung des Gerätes genügt
ein feuchtes Tuch.
!Sachschaden
Verkalkungen an den Armaturausläufen können das
Gerät unter Druck setzen und ggf. zerstören.
 Kontrollieren Sie regelmäßig die Armaturen. Kalk an den
Armaturausläufen können Sie mit handelsüblichen Entkal-
kungsmitteln entfernen.
 Lassen Sie die elektrische Sicherheit am Gerät regelmäßig
von einem Fachhandwerker prüfen.
 Entkalken oder erneuern Sie regelmäßig den Spezial-Strahl-
regler in der Armatur (siehe Kapitel „Gerätebeschreibung /
Zubehör“).
6. Problembehebung
Problem Ursache Behebung
Das Gerät schaltet trotz
voll geöffnetem Warm-
wasserventil nicht ein.
Am Gerät liegt keine
Spannung an.
Prüfen Sie die Sicherung
in der Hausinstallation.
Der Strahlregler in der
Armatur ist verkalkt oder
verschmutzt.
Reinigen und / oder
entkalken Sie den Strahl-
regler oder erneuern Sie
den Spezial-Strahlregler.
Die Wasserversorgung
ist unterbrochen.
Entlüften Sie das Gerät
und die Kaltwasser-Zu-
laufleitung (siehe Kapitel
„Einstellungen“).
Können Sie die Ursache nicht beheben, rufen Sie den Fachhand-
werker. Zur besseren und schnelleren Hilfe teilen Sie ihm die
Nummer vom Typenschild mit (000000-0000-000000).
DNM . . Nr.: 000000-0000-000000

www.stiebel-eltron.com DNM | 9
DEUTSCH
INSTALLATION
Sicherheit
INSTALLATION
7. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Reparatur
des Gerätes darf nur von einem Fachhandwerker durchgeführt
werden.
7.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-
heit nur, wenn das für das Gerät bestimmte Original-Zubehör und
die originalen Ersatzteile verwendet werden.
!Sachschaden
Beachten Sie die max. zulässige Zulauftemperatur.
Bei höheren Temperaturen kann das Gerät beschädigt
werden. Mit einer Zentral-Thermostatarmatur (siehe
Kapitel „Gerätebeschreibung / Zubehör“) können Sie die
Zulauftemperatur begrenzen.
!Sachschaden
Betreiben Sie das Gerät nur mit drucklosen Armaturen.
7.2 Vorschriften, Normen und Bestimmungen
Hinweis Beachten Sie alle nationalen und regionalen Vorschriften
und Bestimmungen.
Der spezifische elektrische Widerstand des Wassers darf nicht
kleiner sein als auf dem Typenschild angegeben. Bei einem
Wasser-Verbundnetz müssen Sie den niedrigsten elektrischen
Widerstand des Wassers berücksichtigen (siehe Kapitel „Tech-
nischen Daten / Datentabelle“). Den spezifischen elektrischen
Widerstand oder die elektrische Leitfähigkeit des Wassers erfah-
ren Sie bei Ihrem Wasserversorgungs-Unternehmen.
8. Gerätebeschreibung
8.1 Lieferumfang
Mit dem Gerät werden geliefert:
- Sieb im Kaltwasser-Zulauf
- Spezial-Strahlregler „SR“
- Firmenlogo für die Übertischmontage

10 | DNM www.stiebel-eltron.com
INSTALLATION
Vorbereitungen
8.2 Zubehör
Spezial-Strahlregler „SR“*
- SR 3: Bestellnummer 289591
für DHM 3 und DHM 4
- SR 5: Bestellnummer 270582
für DHM 6 und DHM 7
* Zum Einsatz in Gewinde M22/M24.
Drucklose Armaturen
- WEN Sensor-Armatur für den Waschtisch
- MAW Wandarmatur für Übertisch
- MAZ Zweigriff-Waschtischarmatur
- MAE Eingriff-Waschtischarmatur
ZTA 3/4 - Zentral-Thermostatarmatur
Thermostatarmatur für zentrale Vormischung, zum Beispiel zum
Betrieb eines Durchlauferhitzers mit einer Solaranlage.
9. Vorbereitungen
 Spülen Sie die Wasserleitung gut durch.
Wasserinstallation
Ein Sicherheitsventil ist nicht notwendig.
Armaturen
 Verwenden Sie geeignete Armaturen (siehe Kapitel „Geräte-
beschreibung/ Zubehör“).
Hinweis Mit dem Einbau des Spezial-Strahlreglers in der Armatur
erhalten Sie einen optimalen Wasserstrahl.

www.stiebel-eltron.com DNM | 11
DEUTSCH
INSTALLATION
Montage
10. Montage
10.1 Montageort
Montieren Sie das Gerät in einem frostfreien Raum in der Nähe
der Entnahmearmatur.
Achten Sie auf die Zugänglichkeit der seitlichen Kappenbefesti-
gungsschrauben.
Das Gerät ist für eine Untertischmontage (Wasseranschlüsse oben)
und für eine Übertischmontage (Wasseranschlüsse unten) geeig-
net.
GEFAHR Stromschlag Die Schutzart IP25 ist nur bei montierter Geräterück-
wand gegeben.
 Montieren Sie immer die Geräterückwand.
10.2 Montagealternativen
10.2.1 Untertischmontage, drucklos, mit druckloser Armatur
26�02�05�0080

12 | DNM www.stiebel-eltron.com
INSTALLATION
Montage
Montage des Gerätes
 Montieren Sie das Gerät an die Wand.
Hinweis Die Wand muss ausreichend tragfähig sein.



26�02�05�0083
 Lösen Sie die Kappenbefestigungsschrauben mit zwei
Umdrehungen.
 Entriegeln Sie den Schnappverschluss mit einem
Schraubendreher.
 Nehmen Sie die Gerätekappe mit dem Heizsystem nach vorn
ab.


26�02�05�0084
 Brechen Sie die Durchführungsöffnung für die elektrische
Anschlussleitung in der Gerätekappe mit einer Zange heraus.
Korrigieren Sie die Kontur ggf. mit einer Feile.
 Benutzen Sie die Geräterückwand als Bohrschablone.
 Befestigen Sie die Geräterückwand mit geeigneten Dübeln
und Schrauben an der Wand.

www.stiebel-eltron.com DNM | 13
DEUTSCH
INSTALLATION
Montage



26�02�05�0085
 Legen Sie die elektrische Anschlussleitung in die Durchfüh-
rungsöffnung der Rückwand.
 Haken Sie Gerätekappe mit dem Heizsystem unten ein.
 Rasten Sie das Heizsystem im Schnappverschluss ein.
 Befestigen Sie die Gerätekappe mit den
Kappenbefestigungsschrauben.
Montage der Armatur
!Sachschaden
Beim Montieren aller Anschlüsse müssen Sie am Gerät
mit einem Schlüssel SW 14 gegenhalten.
 Montieren Sie die Armatur. Beachten Sie dabei auch die
Bedienungs- und Installationsanleitung der Armatur.
10.2.2 Übertischmontage, drucklos, mit druckloser Armatur
26�02�05�0081�
Montage der Armatur
 Montieren Sie die Armatur. Beachten Sie dabei auch die
Bedienungs- und Installationsanleitung der Armatur.
!Sachschaden
 Beim Montieren aller Anschlüsse müssen Sie am
Gerät mit einem Schlüssel SW 14 gegenhalten, siehe
Kapitel „Montagealternativen/Untertischmontage“.
Gerätemontage
 Montieren Sie das Gerät mit den Wasseranschlüssen auf die
Armatur.

14 | DNM www.stiebel-eltron.com
INSTALLATION
Montage
10.3 Elektroanschluss herstellen
GEFAHR Stromschlag Führen Sie alle elektrischen Anschluss- und Installati-
onsarbeiten nach Vorschrift aus.
GEFAHR Stromschlag Achten Sie darauf, dass das Gerät an den Schutzleiter
angeschlossen ist.
Das Gerät muss über eine Trennstrecke von mindes-
tens 3mm allpolig vom Netzanschluss getrennt werden
können.
GEFAHR Stromschlag Die Geräte sind im Anlieferungszustand mit einer elektri-
schen Anschlussleitung ausgestattet (DNM3 mit Stecker).
Ein Anschluss an eine festverlegte elektrische Leitung
ist möglich, wenn diese mindestens den Querschnitt der
serienmäßigen Geräteanschlussleitung aufweist. Maxi-
mal ist ein Leitungsquerschnitt von 3x6mm² möglich.
 Bei einer Übertischmontage des Gerätes müssen Sie
die elektrische Anschlussleitung hinter dem Gerät
führen.
!Sachschaden
Achten Sie beim Anschluss an eine Schutzkontakt-Steck-
dose (bei einer elektrischen Anschlussleitung mit Stecker)
darauf, dass die Schutzkontakt-Steckdose nach der Instal-
lation des Gerätes frei zugänglich ist.
!Sachschaden
Beachten Sie das Typenschild. Die angegebene Spannung
muss mit der Netzspannung übereinstimmen.
 Schließen Sie die elektrische Anschlussleitung gemäß
Elektroschaltplan an (siehe Kapitel „Technische Daten /
Elektroschaltplan“).

www.stiebel-eltron.com DNM | 15
DEUTSCH
INSTALLATION
Inbetriebnahme
11. Inbetriebnahme
11.1 Erstinbetriebnahme
26�02�05�0087
 Befüllen Sie das Gerät durch mehrmalige Zapfungen an der
Armatur, bis das Leitungsnetz und das Gerät luftfrei sind.
 Führen Sie eine Dichtheitskontrolle durch.
 Stecken Sie den Stecker der elektrischen Anschlussleitung,
wenn vorhanden, in die Schutzkontakt-Steckdose oder schal-
ten Sie die Sicherung ein.
 Prüfen Sie die Arbeitsweise des Gerätes.
 Bei einer Übertischmontage müssen Sie das Firmenlogo mit
dem beiliegenden Firmenlogo überkleben.
11.2 Übergabe des Gerätes
 Erklären Sie dem Benutzer die Funktion des Gerätes und
machen Sie ihn mit dem Gebrauch des Gerätes vertraut.
 Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell
die Verbrühungsgefahr.
 Übergeben Sie diese Anleitung.
11.3 Wiederinbetriebnahme
!Sachschaden
Nach Unterbrechung der Wasserversorgung müssen
Sie das Gerät mit folgenden Schritten wieder in Betrieb
nehmen, damit das Blankdraht-Heizsystem nicht zerstört
wird.
 Schalten Sie das Gerät spannungsfrei. Ziehen Sie dazu den
Stecker der elektrischen Anschlussleitung, wenn vorhanden,
oder schalten Sie die Sicherung aus.
 Siehe Kapitel „Erstinbetriebnahme“.

16 | DNM www.stiebel-eltron.com
INSTALLATION
Außerbetriebnahme
12. Außerbetriebnahme
 Trennen Sie das Gerät mit der Sicherung in der Hausinstalla-
tion von der Netzspannung oder ziehen Sie den Stecker der
elektrischen Anschlussleitung.
 Entleeren Sie das Gerät (siehe Kapitel „Wartung“).
13. Störungsbehebung
Problem Ursache Behebung
Das Gerät schaltet trotz
voll geöffnetem Warm-
wasserventil nicht ein.
Der Strahlregler in der
Armatur ist verkalkt oder
verschmutzt.
Reinigen und / oder
entkalken Sie den Strahl-
regler oder erneuern Sie
den Spezial-Strahlregler.
Das Sieb in der Kaltwas-
serleitung ist verstopft.
Reinigen Sie das Sieb
nach Absperren der Kalt-
wasserzuleitung.
Das Heizsystem ist
defekt.
Messen Sie den Wider-
stand des Heizsystems,
ggf. tauschen Sie das
Gerät aus.
14. Wartung
GEFAHR Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom
Netzanschluss.
Gerät entleeren
GEFAHR Verbrühung Beim Entleeren kann heißes Wasser austreten.
Wenn Sie das Gerät für Wartungsarbeiten oder bei Frostgefahr
zum Schutz der gesamten Installation entleeren müssen, gehen
Sie folgendermaßen vor:
 Schließen Sie das Absperrventil in der Kaltwasser-Zuleitung.
 Öffnen Sie das Entnahmeventil.
 Lösen Sie die Wasseranschlüsse vom Gerät.

www.stiebel-eltron.com DNM | 17
DEUTSCH
INSTALLATION
Technische Daten
Sieb reinigen
Das eingebaute Sieb können Sie nach der Demontage der Kalt-
wasseranschlussleitung reinigen.
26�02�05�0065�
Schutzleiter prüfen
 Prüfen Sie den Schutzleiter (in Deutschland z. B. BGV A3) am
Schutzleiterkontakt der elektrischen Anschlussleitung und
am Anschlussstutzen des Gerätes.
Lagerung des Gerätes
 Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwas-
ser im Gerät befindet, das gefrieren und Schäden verursa-
chen kann.
Elektrische Anschlussleitung beim DNM 6 austauschen
 Beim DNM 6 müssen Sie im Austauschfall eine 4mm²elektri-
sche Anschlussleitung verwenden.
15. Technische Daten
15.1 Maße und Anschlüsse
95
28
30
120
143
190
4,8
165
82
20
b02
b03
c06
c01
D0000018336
DNM
b02 Durchführung elektr. Leitungen I
b03 Durchführung elektr. Leitungen II
c01 Kaltwasser Zulauf Außengewinde G 3/8 A
c06 Warmwasser Auslauf Außengewinde G 3/8 A

18 | DNM www.stiebel-eltron.com
INSTALLATION
Technische Daten
15.2 Elektroschaltplan
15.2.1 DNM 3-6
1/N/PE ~ 200-240 V
L N
V
85�02�05�0002
15.3 Temperaturerhöhung
Folgende Temperaturerhöhungen des Wassers ergeben sich bei
einer Spannung von 230V:
1,4 1,8 2,2 2,6 3,0 3,4
20,0
22,5
25,0
27,5
30,0
32,5
35,0
37,5
40,0
42,5
45,0
3
2
1
84�02�02�0056
X Volumenstrom in l/min
Y Temperaturerhöhung in K
1 3,5kW - 230 V
2 4,4kW - 230 V
3 5,7kW - 230 V

www.stiebel-eltron.com DNM | 19
DEUTSCH
INSTALLATION
Technische Daten
Beispiel DNM 3 mit 3,5 kW
Volumenstrom l/min 2,0
Temperaturerhöhung K25
Kaltwasserzulauftemperatur °C 12
Maximale mögliche Auslauftemperatur °C 37
Hinweis Eine Auslauftemperatur von 50 °C erreichen Sie beim
geringstmöglichen Durchfluss und den folgenden Kalt-
wasserzulauftemperaturen:
- DNM 3 >18°C
- DNM 4 >21°C
- DNM 6 >22°C
15.4 Einsatzbereiche
Spezifischer elektrischer Widerstand und spezifische
elektrische Leitfähigkeit, siehe „Datentabelle“.
Normangabe bei
15°C 20°C 25°C
Spez.
Wider-
stand
ρ ≥
Spez. Leitfähig-
keit σ≤
Spez.
Wider-
stand
ρ ≥
Spez. Leitfähig-
keit σ≤
Spez.
Wider-
stand
ρ ≥
Spez. Leitfähig-
keit σ≤
Ωcm mS/m μS/cm Ωcm mS/m μS/cm Ωcm mS/m μS/cm
1100 91 909 970 103 1031 895 112 1117
15.5 Angaben zum Energieverbrauch
Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte
(ErP).
DNM 3 DNM 4 DNM 6
185411 185415 185418
Hersteller STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON
Lastprofil XXS XXS XXS
Energieeffizienzklasse A A A
Jährlicher Stromverbrauch kWh 477 478 478
Energetischer Wirkungsgrad %39 38 38
Schallleistungspegel dB(A) 15 15 15
Besondere Hinweise zur Effizienzmessung keine keine keine

20 | DNM www.stiebel-eltron.com
INSTALLATION
Technische Daten
15.6 Datentabelle
DNM 3 DNM 4 DNM 6
185411 185415 185418
Elektrische Daten
Nennspannung V200 220 230 240 200 220 230 240 200 220 230 240
Nennleistung kW 2,7 3,2 3,5 3.8 3,3 4,0 4,4 4.8 4,3 5,2 5,7 6.2
Nennstrom A13,3 14,5 15,2 15.8 16,7 18,2 19,1 20 21,6 23,6 24,7 25.8
Absicherung A16 16 16 16 20 20 20 20 25 25 25 32
Frequenz Hz 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60
Phasen 1/N/PE 1/N/PE 1/N/PE
Max. Netzimpedanz bei 50Hz Ω 0,434 0,394 0,377 0,361
Spezifischer Widerstand ρ15 ≥ (bei ϑkalt
≤25°C)
Ω cm 1100 1100 1100
Spezifische Leitfähigkeit σ15 ≤ (bei ϑkalt
≤25°C)
909 909 909
Anschlüsse
Wasseranschluss G 3/8 A G 3/8 A G 3/8 A
Einsatzgrenzen
Max. zulässiger Druck MPa 0 0 0
Werte
Max. zulässige Zulauftemperatur °C 35 35 35
Ein l/min > 1,6 > 2,0 > 2,6
Druckverlust bei Volumenstrom MPa 0,05 0,06 0,08
Volumenstrom für Druckverlust l/min 1,6 2,0 2,6
Volumenstrom-Begrenzung bei l/min 2,2 2,8 4,3
Warmwasserdarbietung l/min 2,0 2,5 3,2
Δϑbei Darbietung K25 25 25
