INHALT | BESONDERE HINWEISE
BESONDERE HINWEISE
BEDIENUNG
1. Allgemeine Hinweise ����������������������������������������3
1.1 Sicherheitshinweise��������������������������������������������� 3
1.2 Andere Markierungen in dieser Dokumentation ���������� 3
1.3 Maßeinheiten����������������������������������������������������� 3
2. Sicherheit �����������������������������������������������������3
2.1 Bestimmungsgemäße Verwendung ������������������������� 3
2.2 Allgemeine Sicherheitshinweise������������������������������ 3
2.3 Prüfzeichen ������������������������������������������������������� 3
3. Gerätebeschreibung �����������������������������������������4
4. Bedienung ����������������������������������������������������4
5. Reinigung, Pflege und Wartung ����������������������������4
6. Problembehebung �������������������������������������������4
INSTALLATION
7. Sicherheit �����������������������������������������������������5
7.1 Allgemeine Sicherheitshinweise������������������������������ 5
7.2 Vorschriften, Normen und Bestimmungen����������������� 5
8. Gerätebeschreibung �����������������������������������������5
8.1 Lieferumfang ����������������������������������������������������� 5
8.2 Zubehör������������������������������������������������������������ 5
9. Vorbereitungen�����������������������������������������������5
9.1 Montageort ������������������������������������������������������� 6
9.2 Werkseinstellungen ��������������������������������������������� 6
10. Montage�������������������������������������������������������7
10.1 Montage abschließen ������������������������������������������� 9
10.2 Montagealternativen�������������������������������������������� 9
11. Inbetriebnahme �������������������������������������������� 11
11.1 Erstinbetriebnahme �������������������������������������������� 11
11.2 Wiederinbetriebnahme���������������������������������������� 12
12. Außerbetriebnahme ��������������������������������������� 12
13. Störungsbehebung����������������������������������������� 12
13.1 Störungstabelle ������������������������������������������������� 12
14. Wartung����������������������������������������������������� 12
15. Technische Daten������������������������������������������� 13
15.1 Maße und Anschlüsse ����������������������������������������� 13
15.2 Elektroschaltplan ����������������������������������������������� 13
15.3 Warmwasserleistung�������������������������������������������13
15.4 Einsatzbereiche/ Umrechnungstabelle �������������������� 14
15.5 Druckverluste���������������������������������������������������� 14
15.6 Störfallbedingungen ������������������������������������������� 14
15.7 Angaben zum Energieverbrauch ���������������������������� 14
15.8 Datentabelle ����������������������������������������������������� 15
GARANTIE
UMWELT UND RECYCLING
BESONDERE HINWEISE
- Das Gerät kann von Kindern ab 3Jahren sowie
von Personen mit verringerten physischen,
sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt
werden, wenn sie beaufsichtigt werden oder
bezüglich des sicheren Gebrauchs des Geräts
unterwiesen wurden und die daraus resultie-
renden Gefahren verstanden haben. Kinder
dürfen nicht mit dem Gerät spielen. Reini-
gung und Benutzerwartung dürfen nicht von
Kindern ohne Beaufsichtigung durchgeführt
werden.
- Die Armatur kann eine Temperatur bis zu
55°C annehmen. Bei Auslauftemperaturen
größer 43°C besteht Verbrühungsgefahr.
- Das Gerät ist für die Versorgung einer Dusche
(Duschbetrieb) geeignet.
- Das Gerät muss über eine Trennstrecke von
mindestens 3mm allpolig vom Netzanschluss
getrennt werden können.
- Die angegebene Spannung muss mit der
Netzspannung übereinstimmen.
- Das Gerät muss an den Schutzleiter ange-
schlossen werden.
- Das Gerät muss dauerhaft an eine feste Ver-
drahtung angeschlossen werden.
- Befestigen Sie das Gerät wie in Kapitel „Ins-
tallation/ Montage“ beschrieben.
- Beachten Sie den maximal zulässigen Druck
(siehe Kapitel „Installation/ Technische
Daten/ Datentabelle“).
- Der spezifische Wasserwiderstand des Was-
serversorgungsnetzes darf nicht unterschrit-
ten werden (siehe Kapitel „Installation/ Tech-
nische Daten/ Datentabelle“).
- Entleeren Sie das Gerät wie in Kapitel „In-
stallation/ Wartung/ Gerät entleeren“
beschrieben.

BEDIENUNG
Allgemeine Hinweise
DEUTSCH
www.stiebel-eltron.com HDB-E Si | 3
BEDIENUNG
1. Allgemeine Hinweise
Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und
den Fachhandwerker.
Das Kapitel „Installation“ richtet sich an den Fachhandwerker.
Hinweis Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig
durch und bewahren Sie sie auf.
Geben Sie die Anleitung ggf. an einen nachfolgenden
Benutzer weiter.
1.1 Sicherheitshinweise
1.1.1 Aufbau von Sicherheitshinweisen
!SIGNALWORT Art der Gefahr
Hier stehen mögliche Folgen bei Nichtbeachtung des Si-
cherheitshinweises.
 Hier stehen Maßnahmen zur Abwehr der Gefahr.
1.1.2 Symbole, Art der Gefahr
Symbol Art der Gefahr
Verletzung
Stromschlag
Verbrennung
(Verbrennung, Verbrühung)
1.1.3 Signalworte
SIGNALWORT Bedeutung
GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen
oder Tod zur Folge haben.
WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen
oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder
leichten Verletzungen führen kann.
1.2 Andere Markierungen in dieser Dokumentation
Hinweis Allgemeine Hinweise werden mit dem nebenstehenden
Symbol gekennzeichnet.
 Lesen Sie die Hinweistexte sorgfältig durch.
Symbol Bedeutung
Sachschaden
(Geräte-, Folge-, Umweltschaden)
Geräteentsorgung
 Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen.
Die erforderlichen Handlungen werden Schritt für Schritt
beschrieben.
1.3 Maßeinheiten
Hinweis Wenn nicht anders angegeben, sind alle Maße in Milli-
meter.
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das Druckgerät dient zur Erwärmung von Trinkwasser. Das Gerät
kann ein oder mehrere Entnahmestellen versorgen.
Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen.
Es kann von nicht eingewiesenen Personen sicher bedient wer-
den. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann
das Gerät ebenfalls verwendet werden, sofern die Benutzung in
gleicher Weise erfolgt.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht
bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch ge-
hört auch das Beachten dieser Anleitung sowie der Anleitungen
für eingesetztes Zubehör.
2.2 Allgemeine Sicherheitshinweise
VORSICHT Verbrennung Die Armatur kann eine Temperatur bis zu 55°C anneh-
men. Bei Auslauftemperaturen größer 43°C besteht
Verbrühungsgefahr.
!WARNUNG Verletzung
Das Gerät kann von Kindern ab 3 Jahren sowie von Per-
sonen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie beaufsichtigt werden
oder bezüglich des sicheren Gebrauchs des Gerätes un-
terwiesen wurden und die daraus resultierenden Gefah-
ren verstanden haben. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht
von Kindern ohne Beaufsichtigung durchgeführt werden.
!Sachschaden
Das Gerät und die Armatur sind vom Nutzer vor Frost zu
schützen.
2.3 Prüfzeichen
Siehe Typenschild am Gerät.
!
!

BEDIENUNG
Gerätebeschreibung
4| HDB-E Si www.stiebel-eltron.com
3. Gerätebeschreibung
Das Gerät erwärmt Trinkwasser, das durch das Gerät strömt. So-
bald ein Warmwasserventil öffnet wird und die Einschaltmenge
erreicht, schaltet die Heizleistung automatisch ein. Die Heizleis-
tung wird durch die Durchflussmenge und die Kaltwassertempe-
ratur bestimmt und angepasst.
Heizsystem
Das Blankdraht-Heizsystem hat einen druckfesten Kunststoffman-
tel. Das Heizsystem ist (sowohl) für kalkarme als auch kalkhaltige
Wässer geeignet und gegen Verkalkung weitgehend unempfind-
lich. Das Heizsystem sorgt für eine schnelle und effiziente Warm-
wasserversorgung.
Hinweis Das Gerät ist mit einer Lufterkennung ausgestattet, die
eine Beschädigung des Heizsystems weitgehend verhin-
dert. Gelangt während des Betriebes Luft in das Gerät,
schaltet das Gerät die Heizleistung für eine Minute aus
und schützt somit das Heizsystem.
Thermostatarmatur
Das Gerät ist für den Betrieb mit einer Thermostatarmatur ge-
eignet.
4. Bedienung
Sobald Sie das Warmwasserventil an der Armatur öffnen, schaltet
automatisch das Heizsystem des Gerätes ein und das Wasser wird
erwärmt.
Warmwasser-Temperatur einstellen
Wird bei voll geöffnetem Entnahmeventil keine ausreichende Aus-
lauftemperatur erreicht, fließt mehr Wasser durch das Gerät als
das Heizsystem erwärmen kann.
 Reduzieren Sie die Durchflussmenge am Entnahmeventil.
Auslaufmengen
Je nach Jahreszeit ergeben sich bei verschiedenen Kaltwasser-
temperaturen unterschiedliche maximale Mischwassermengen
beziehungsweise Auslaufmengen (siehe Kapitel „Installation/
Technische Daten/ Datentabelle“).
Nach Unterbrechung der Wasserversorgung
siehe Kapitel „Installation/ Inbetriebnahme/ Wiederinbetrieb-
nahme“
5. Reinigung, Pflege und Wartung
 Verwenden Sie keine scheuernden oder anlösenden Reini-
gungsmittel. Zur Pflege und Reinigung des Gerätes genügt
ein feuchtes Tuch.
 Kontrollieren Sie regelmäßig die Armaturen. Kalk an den
Armaturausläufen können Sie mit handelsüblichen Entkal-
kungsmitteln entfernen.
6. Problembehebung
Problem Ursache Behebung
Das Gerät schaltet trotz
voll geöffnetem Warm-
wasserventil nicht ein.
Es liegt keine Spannung
an.
Prüfen Sie die Sicherun-
gen in der Hausinstal-
lation.
Die Einschaltmenge
wird nicht erreicht. Der
Strahlregler in der Arma-
tur oder der Duschkopf
ist verkalkt oder ver-
schmutzt.
Reinigen und/ oder ent-
kalken Sie den Strahlreg-
ler oder den Duschkopf.
Die Wasserversorgung ist
unterbrochen.
Entlüften Sie das Gerät
und die Kaltwasser-Zu-
laufleitung (siehe Kapitel
„Installation/ Inbetrieb-
nahme/ Wiederinbe-
triebnahme“).
Es fließt kurzzeitig kaltes
Wasser, während war-
mes Wasser entnommen
wird.
Die Lufterkennung er-
kennt Luft im Wasser und
schaltet die Heizleistung
kurzzeitig ab.
Das Gerät geht nach
1Minute selbstständig
wieder in Betrieb.
Können Sie die Ursache nicht beheben, rufen Sie den Fachhand-
werker. Zur besseren und schnelleren Hilfe teilen Sie ihm die
Nummer vom Typenschild mit (000000-0000-000000):
HDB-E .. Nr.: 000000-0000-000000
26�02�02�1366

DEUTSCH
www.stiebel-eltron.com HDB-E Si | 5
INSTALLATION
Sicherheit
INSTALLATION
7. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Reparatur
des Gerätes darf nur von einem Fachhandwerker durchgeführt
werden.
7.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-
heit nur, wenn das für das Gerät bestimmte Original-Zubehör und
die originalen Ersatzteile verwendet werden.
!Sachschaden
Beachten Sie die maximale Zulauftemperatur. Bei höhe-
ren Temperaturen kann das Gerät beschädigt werden.
WARNUNG Stromschlag Dieses Gerät enthält Kondensatoren, die sich nach der
Trennung vom Stromnetz entladen. Die Kondensa-
tor-Entladespannung kann ggf. kurzzeitig >60VDC sein.
7.2 Vorschriften, Normen und Bestimmungen
Hinweis Beachten Sie alle nationalen und regionalen Vorschriften
und Bestimmungen.
- Die Schutzart IP 25 (strahlwassergeschützt) ist nur mit sach-
gemäß montierter Kabeltülle gewährleistet.
- Der spezifische elektrische Widerstand des Wassers darf
nicht kleiner sein als auf dem Typenschild angegeben.
Bei einem Wasser-Verbundnetz berücksichtigen Sie den
niedrigsten elektrischen Widerstand des Wassers (siehe
Kapitel „Installation/ Technischen Daten/ Datentabelle“).
Den spezifischen elektrischen Widerstand oder die elek-
trische Leitfähigkeit des Wassers erfahren Sie bei Ihrem
Wasserversorgungs-Unternehmen.
8. Gerätebeschreibung
8.1 Lieferumfang
- Aufhängeleiste
- Montageschablone
- Doppelnippel
- Kreuzstück
- T-Stück
- Flachdichtungen
- Sieb
- Durchflussmengen-Begrenzer
- Kunststoff-Formscheibe
- Kunststoffkappe
- Kunststoff-Verbindungsstücke
- Kappen-Führungsstücke
8.2 Zubehör
Armaturen
- MEKD-Küchen-Druckarmatur
- MEBD-Badewannen-Druckarmatur
Wasserstopfen G½A
Wenn Sie andere als von uns empfohlene Aufputz Zweigriff-Druck-
armaturen einsetzen, sind die Wasserstopfen notwendig.
Montagesets Aufputz-Installation
- Lötverschraubung Kupferrohr für den Lötanschluss Ø 12 mm.
- Press-Fitting Kupferrohr.
- Press-Fitting Kunststoffrohr (geeignet für Viega: Sanfix-Plus
oder Sanfix-Fosta).
Universal-Montagerahmen
Montagerahmen mit elektrischen Anschlüssen.
Rohrbausatz DHB-Wassersteckkupplungen
2 Wassersteckkupplungen, mit deren Sie das Gerät an die vorhan-
denen Wasser-Steckanschlüsse eines DHB anschließen können.
Lastabwurfrelais (LR 1-A)
Das Lastabwurfrelais für den Einbau in der Elektroverteilung er-
möglicht eine Vorrangschaltung des Durchlauferhitzers bei gleich-
zeitigem Betrieb von z.B. Elektro-Speicherheizgeräten.
Zentral-Thermostat-Armatur (ZTA 3/4)
Die Thermostat-Armatur für zentrale Vormischung verwenden
Sie z.B. bei Betrieb eines Durchlauferhitzers mit vorgewärmtem
Wasser.
9. Vorbereitungen
 Spülen Sie die Wasserleitung gut durch.
Armaturen
 Verwenden Sie geeignete Armaturen (siehe Kapitel „Instal-
lation/ Gerätebeschreibung/ Zubehör“). Offene Armaturen
sind nicht zulässig.
Ein Sicherheitsventil ist nicht erforderlich.
!Sachschaden
Verwenden Sie das Kreuzstück nicht zum Drosseln des
Volumenstromes. Das Kreuzstück ist nur für die Absper-
rung des Gerätes.

6| HDB-E Si www.stiebel-eltron.com
INSTALLATION
Vorbereitungen
Zugelassene Werkstoffe der Wasserleitungen
- Kaltwasser-Zuleitung:
feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr oder
Kunststoffrohr
- Warmwasser-Auslaufleitung:
Edelstahlrohr, Kupferrohr oder Kunststoffrohr
!Sachschaden
Beim Einsatz von Kunststoff-Rohrsystemen beachten Sie
die maximale Zulauftemperatur und den maximal zu-
lässigen Druck (siehe Kapitel „Installatuin/ Technische
Daten/ Datentabelle“).
Volumenstrom
 Stellen Sie sicher, dass der Volumenstrom (siehe Kapitel
„Installation/ Technische Daten/ Datentabelle“, Ein) zum
Einschalten des Gerätes erreicht wird.
 Falls der benötigte Volumenstrom bei voll geöffnetem Ent-
nahmeventil nicht erreicht wird, erhöhen Sie den Wasserlei-
tungsdruck. Wenn der Volumenstrom trotz Erhöhung nicht
erreicht wird, bauen Sie den Durchflussmengen-Begrenzer
aus und die Kunststoff-Formscheibe ein.
Fließdruck
Wird die min. Durchflussmenge zum Einschalten des Gerätes
auch bei voll geöffneter Armatur nicht erreicht, müssen Sie den
Durchflussmengen-Begrenzer ausbauen. Ersetzen Sie ihn durch
die mitgelieferte Kunststoff-Formscheibe. Bei Bedarf können Sie
aber auch den Druck in der Wasserinstallation erhöhen.
26�02�02�0820
2 1
1 Durchflussmengen-Begrenzer
2 Kunststoff-Formscheibe
Hinweis Damit die Thermostat-Armatur richtig funktioniert, dür-
fen Sie den Durchflussmengen-Begrenzer nicht gegen die
Kunststoff-Formscheibe austauschen.
Flexible Wasseranschlussleitungen
 Verhindern Sie bei der Installation mit flexiblen Wasseran-
schlussleitungen ein Verdrehen der Rohrbögen. Die Rohrbö-
gen sind mit einer Bajonettverbindung im Gerät montiert.
 Befestigen Sie die Rückwand unten mit einer zusätzlichen
Schraube.
9.1 Montageort
!Sachschaden
Die Installation des Gerätes darf nur im frostfreien Raum
erfolgen.
 Montieren Sie das Gerät senkrecht und in der Nähe der
Entnahmestelle.
Das Gerät ist für Untertisch- und Übertischmontage geeignet.
Hinweis Das Gerät muss an einer ausreichend tragfähigen Wand
montiert werden.

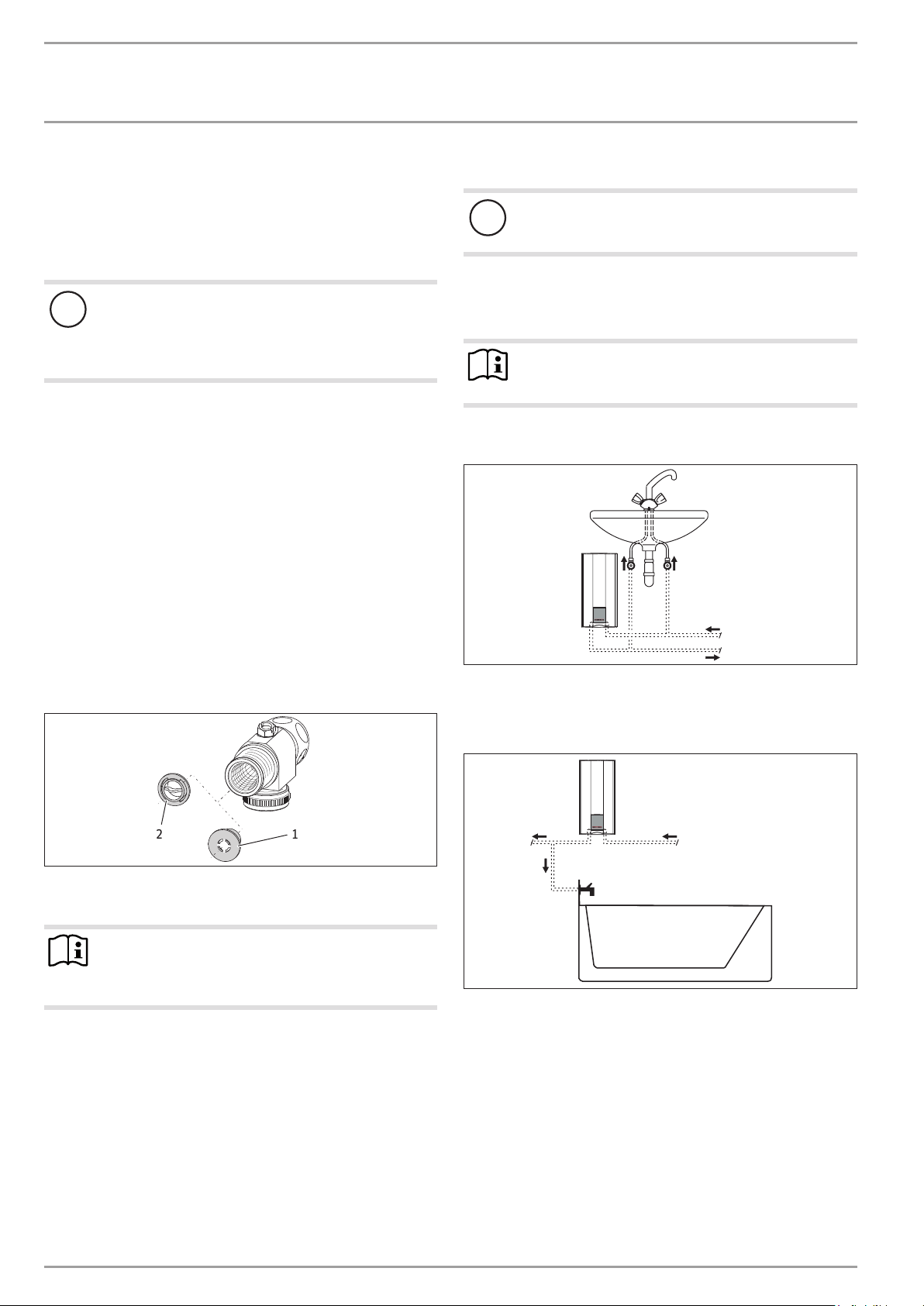

Untertischmontage
26�02�02�1373
1
2
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
Übertischmontage
26�02�02�1374
12
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
9.2 Werkseinstellungen
Die Geräte sind im Lieferzustand vorbereitet:
- Elektroanschluss „unten“, Unterputz-Installation
- Wasseranschluss Unterputz-Installation

DEUTSCH
www.stiebel-eltron.com HDB-E Si | 7
INSTALLATION
Montage
10. Montage
In diesem Kapitel wird die Montage entsprechend der Werksein-
stellungen beschrieben.
Weitere Montagemöglichkeiten siehe Kapitel „Installation/ Mon-
tagealternativen“.
26�02�02�1367

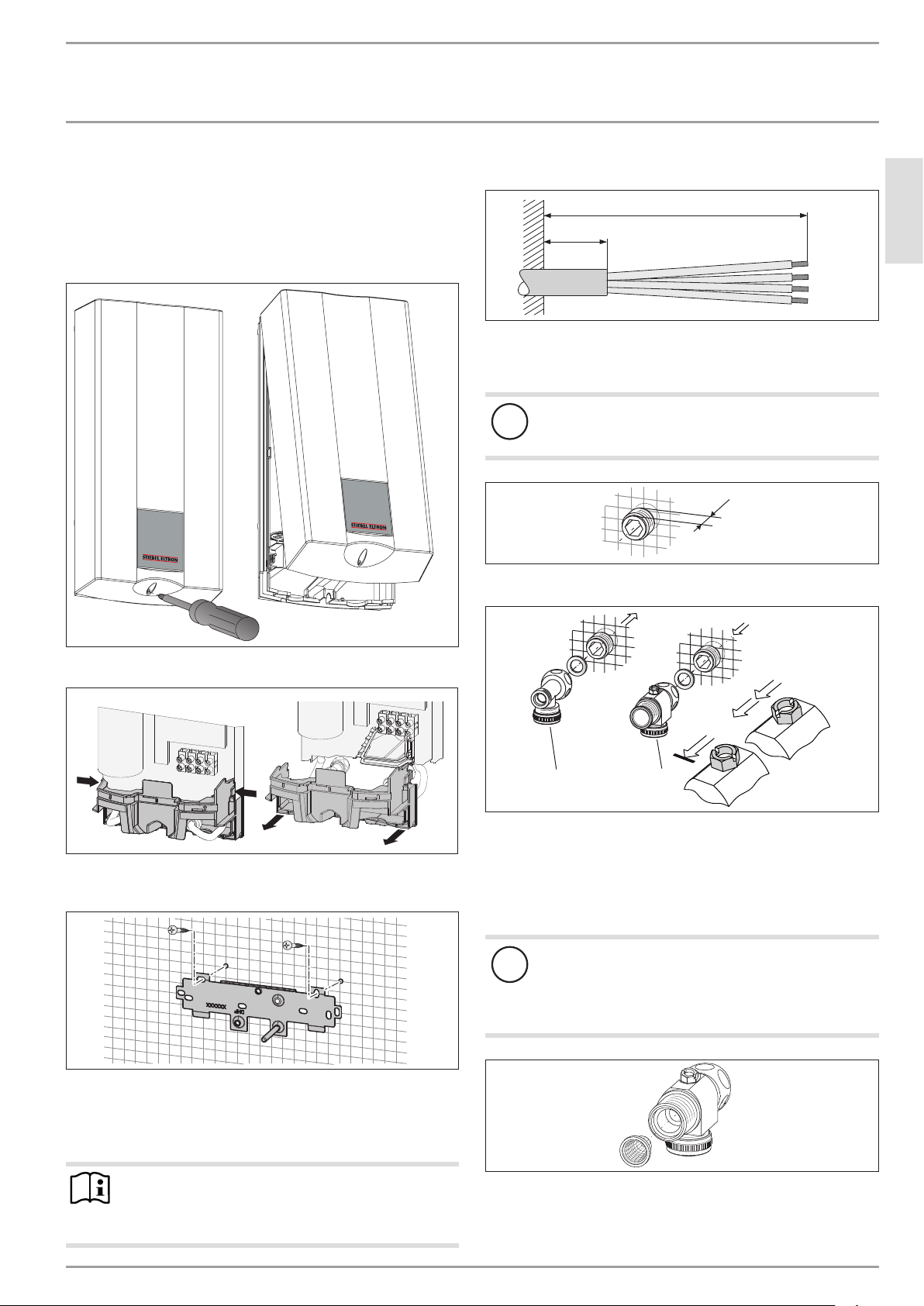

 Öffnen Sie das Gerät.
26�02�02�1101
 Drücken Sie die beiden die Rasthaken ein. Ziehen Sie das
Rückwandunterteil nach vorne ab.
D0000059694
 Zeichnen Sie die Bohrlöcher mit der Montageschablone an.
 Bohren Sie die Löcher und befestigen Sie die Aufhängeleiste
mit 2Schrauben und 2Dübeln (Schrauben und Dübel gehö-
ren nicht zum Lieferumfang).
Hinweis Bei einer Montage mit flexiblen Wasseranschlüssen
müssen Sie die Rückwand zusätzlich mit einer Schraube
befestigen.
 Montieren Sie die Aufhängeleiste.
160
≥ 30
26�02�02�0887
 Richten Sie das Netzanschlusskabel her.
Wasseranschluss herstellen
!Sachschaden
Führen Sie alle Wasseranschluss- und Installationsarbei-
ten nach Vorschrift aus.
12
D0000053319
 Dichten und schrauben Sie die Doppelnippel ein.
1 2
26�02�02�0799
1 T-Stück
2 Kreuzstück
 Schrauben Sie das T-Stück und das Kreuzstück mit jeweils
einer Flachdichtung auf die Doppelnippel.
Einbau Sieb
!Sachschaden
Für die Funktion des Gerätes muss das Sieb eingebaut
sein.
 Prüfen Sie beim Geräteaustausch, ob das Sieb vor-
handen ist.
26�02�02�0856
 Montieren Sie das mitgelieferte Sieb in den Kaltwasserzulauf
des Gerätes.

8| HDB-E Si www.stiebel-eltron.com
INSTALLATION
Montage
Einbau Durchflussmengen-Begrenzer DMB
26�02�02�0857
 Montieren Sie den mitgelieferten Durchflussmengen-Begren-
zer in den Kaltwasserzulauf des Gerätes.
Gerät montieren
26�02�02�0811
 Zur leichteren Montage drücken Sie die Kabeltülle des obe-
ren Elektroanschlusses von hinten in die Rückwand hinein.
 Entfernen Sie die Transport-Schutzstopfen aus den
Wasseranschlüssen.
 Nehmen Sie den Befestigungsknebel aus dem oberen Teil der
Rückwand heraus.
 Führen Sie das Netzanschlusskabel von hinten durch die Ka-
beltülle, bis das Netzanschlusskabel am Kabelmantel anliegt.
Richten Sie das Netzanschlusskabel aus.
Wenn der Querschnitt des Netzanschlusskabels >6mm², ver-
größern Sie das Loch in der Kabeltülle.
 Drücken Sie das Gerät über den Gewindebolzen der Wand-
aufhängung, sodass die Weichdichtung durchstoßen wird.
Verwenden Sie ggf. einen Schraubendreher.
 Stecken Sie den Befestigungsknebel auf den Gewindebolzen
der Wandaufhängung.
 Drücken Sie die Rückwand fest an. Verriegeln Sie den Befes-
tigungsknebel durch eine Rechtsdrehung um 90°.
26�02�02�0858
 Schrauben Sie die Rohre mit den Flachdichtungen auf die
Doppelnippel.
Elektroanschluss herstellen
WARNUNG Stromschlag Führen Sie alle elektrischen Anschluss- und Installati-
onsarbeiten nach Vorschrift aus.
WARNUNG Stromschlag Der Anschluss an das Stromnetz ist nur als fester An-
schluss in Verbindung mit der herausnehmbaren Kabel-
tülle erlaubt. Das Gerät muss über eine Trennstrecke von
mindestens 3 mm allpolig vom Netzanschluss getrennt
werden können.
WARNUNG Stromschlag Achten Sie darauf, dass das Gerät an den Schutzleiter
angeschlossen ist.
!Sachschaden
Beachten Sie das Typenschild. Die angegebene Spannung
muss mit der Netzspannung übereinstimmen.
 Schließen Sie das Netzanschlusskabel an die Netzanschluss-
klemme an (siehe Kapitel „Installation/ Technische Daten/
Elektroschaltpläne“).
26�02�02�1122�

DEUTSCH
www.stiebel-eltron.com HDB-E Si | 9
INSTALLATION
Montage
10.1 Montage abschließen
26�02�02�1102�
 Montieren Sie das Rückwandunterteil. Achten Sie darauf,
dass das Rückwandunterteil einrastet.
 Richten Sie das montierte Gerät aus. Lösen Sie den Befes-
tigungsknebel, richten Sie den Elektroanschluss und die
Rückwand aus. Drehen Sie den Befestigungsknebel wieder
fest. Wenn die Geräterückwand nicht anliegt, können Sie das
Gerät unten mit einer zusätzlichen Schraube befestigen.
10.2 Montagealternativen
- Elektroanschluss Unterputz oben
- große Leiterquerschnitte beim Elektroanschluss unten
- Anschluss eines Lastabwurfrelais
- Wasserinstallation Aufputz
- Wasserinstallation Aufputz mit Lötanschluss / Press-Fitting
- Wasserinstallation Aufputz, Gerätekappe montieren
- Montage Rückwand-Unterteil
- Verwendung der vorhandenen Aufhängeleiste bei
Geräteaustausch
- Installation bei Fliesenversatz
Elektroanschluss Unterputz oben
26�02�02�1123�
 Schneiden Sie die Kabeltülle für das Netzanschlusskabel auf.
 Drücken Sie den Rasthaken zur Befestigung der Netzan-
schlussklemme herunter. Ziehen Sie die Netzanschluss-
klemme heraus.
 Versetzen Sie die Netzanschlussklemme im Gerät von unten
nach oben. Befestigen Sie die Netzanschlussklemme, indem
Sie sie unter den Rasthaken schieben.
Große Leiterquerschnitte beim Elektroanschluss unten
Wenn Sie große Leiterquerschnitte verwenden, können Sie die
Kabeltülle nach der Montage des Gerätes montieren.
1.
3. 4.
2.
26�02�02�1124�
 Vor der Montage des Gerätes drücken Sie die Kabeltülle mit
Hilfe eines Schraubendrehers heraus.
 Schieben Sie die Kabeltülle über das Netzanschlusskabel. Bei
einem Querschnitt >6mm² vergrößern Sie das Loch in der
Kabeltülle.
 Schieben Sie die Kabeltülle in die Rückwand. Rasten Sie die
Kabeltülle ein.
Anschluss eines Lastabwurfrelais
Setzen Sie ein Lastabwurfrelais in Kombination mit anderen
Elektrogeräten, z.B. Elektro-Speicherheizgeräte, in der Elektro-
verteilung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlau-
ferhitzers.
!Sachschaden
Schließen Sie die Phase, die das Lastabwurfrelais schal-
tet, an die gekennzeichnete Klemme der Netzanschluss-
klemme im Gerät an (siehe Kapitel „Installation/ Tech-
nische Daten/ Elektroschaltpläne“).

10 | HDB-E Si www.stiebel-eltron.com
INSTALLATION
Montage
Wasserinstallation Aufputz
Hinweis Bei dieser Anschlussart ändert sich die Schutzart des
Gerätes.
 Ändern Sie das Typenschild. Streichen Sie die Anga-
be IP 25 durch und kreuzen Sie das Kästchen IP 24
an. Verwenden Sie dafür einen Kugelschreiber.
19
24
5 Nm
18 Nm
D0000033104
 Montieren Sie Wasserstopfen mit Dichtungen, um den Unter-
putzanschluss zu verschließen. Bei den Armaturen aus dem
„Zubehör“ gehören die Wasserstopfen und Dichtungen zum
Lieferumfang. Für andere als von uns empfohlene Druckar-
maturen können Sie Wasserstopfen und Dichtungen als „Zu-
behör“ bestellen.
 Montieren Sie eine geeignete Druckarmatur.
 Legen Sie das Rückwandunterteil unter die Anschlussrohre
der Armatur und schieben es in die Rückwand ein.
 Verschrauben Sie die Anschlussrohre mit dem Gerät.
Wasserinstallation Aufputz mit Lötanschluss/ Press-Fitting
Sie können mit dem Zubehör „Lötanschluss“ oder „Press-Fitting“
Kupfer-Rohrleitungen oder auch Kunststoff-Rohrleitungen ver-
binden.
Beim „Lötanschluss“ mit einem Schraubanschluss für 12 mm Kup-
fer-Rohrleitungen müssen Sie wie folgt vorgehen:
 Schieben Sie die Überwurfmuttern über die Anschlussrohre.
 Verlöten Sie die Einlegeteile mit den Kupferleitungen.
 Legen Sie das Rückwandunterteil unter die Anschlussrohre
der Armatur und schieben es in die Rückwand ein.
 Verschrauben Sie die Anschlussrohre mit dem Gerät.
Hinweis Beachten Sie die Hinweise des Armaturenherstellers.
Wasserinstallation Aufputz, Gerätekappe montieren
26�02�02�0919
2
3
1
1 Kappen-Führungsstücke
2 Durchführungsöffnung
3 Schraube
 Brechen Sie die Durchführungsöffnungen in der Gerätekappe
sauber heraus. Benutzen Sie bei Bedarf eine Feile.
 Schieben Sie die beiliegenden Kappen-Führungsstücke in die
Durchführungsöffnungen.
 Befestigen Sie die Rückwand unten mit einer Schraube.
 Wenn Sie flexible Wasser-Anschlussleitungen verwenden,
verhindern Sie das Verdrehen der Rohrbögen (Bajonett-Ver-
bindungen im Gerät).
Montage Rückwandunterteil bei Aufputz-Schraubanschluss
Bei Verwendung von AP-Schraubanschlüssen kann das Rück-
wand-Unterteil auch nach der Armaturenmontage montiert wer-
den. Dazu sind folgende Schritte nötig:
 Sägen Sie das Rückwand-Unterteil auf.
 Montieren Sie das Rückwand-Unterteil, indem Sie es seitlich
aufbiegen und über die Aufputzrohre führen.
 Stecken Sie die Verbindungsstücke von hinten in das Rück-
wand-Unterteil ein.
 Rasten Sie das Rückwand-Unterteil in die Rückwand ein.
 Befestigen Sie das Rückwand-Unterteil mit einer Schraube.
2
1
3
26�02�02�1080
1 Rückwand-Unterteil
2 Verbindungsstücke aus dem Beipack
3 Schraube

DEUTSCH
www.stiebel-eltron.com HDB-E Si | 11
INSTALLATION
Inbetriebnahme
Wandaufhängung bei Geräteaustausch
Eine vorhandene Wandaufhängung von STIEBELELTRON kann bei
Geräteaustausch verwendet werden (Ausnahme Durchlauferhitzer
DHF), falls sich die Befestigungsschraube in der unteren rechten
Position befindet.
Austausch des Durchlauferhitzers DHF
26�02�02�0815�
 Versetzen Sie die Befestigungsschraube auf der Wandauf-
hängung (die Befestigungsschraube hat ein selbstfurchendes
Gewinde).
 Drehen Sie die Wandaufhängung um 180° und montieren
Sie sie an die Wand (der Schriftzug DHF erscheint dann in
Leserichtung).
Installation bei Fliesenversatz
110
20
26�02�02�1371
2
1
1 Mindestauflage des Gerätes
2 Maximaler Fliesenversatz
 Justieren Sie den Wandabstand. Verriegeln Sie die Rückwand
mit dem Befestigungsknebel (90° Rechtsdrehung).
11. Inbetriebnahme
WARNUNG Stromschlag Die Inbetriebnahme darf nur durch einen Fachhandwer-
ker unter der Beachtung der Sicherheitsvorschriften er-
folgen.
11.1 Erstinbetriebnahme
≥ 60 s
D0000052474
 Öffnen und schließen Sie mehrfach alle angeschlossenen
Entnahmeventile, bis das Leitungsnetz und das Gerät luftfrei
sind.
 Führen Sie eine Dichtheitskontrolle durch.
 Aktivieren Sie den Sicherheitsdruckbegrenzer bei Fließdruck
indem Sie die Rücksetztaste fest eindrücken (das Gerät wird
mit deaktiviertem Sicherheitsdruckbegrenzer ausgeliefert).
 Montieren Sie die Gerätekappe, bis die Gerätekappe hörbar
einrastet. Prüfen Sie den Sitz der Gerätekappe.
 Befestigen Sie die Gerätekappe mit der Schraube.
 Schalten Sie die Netzspannung ein.
 Prüfen Sie die Arbeitsweise des Gerätes.
 Ziehen Sie die Schutzfolie von der Blende Gerätekappe ab.
Übergabe des Gerätes
 Erklären Sie dem Benutzer die Funktion des Gerätes und ma-
chen Sie ihn mit dem Gebrauch des Gerätes vertraut.
 Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell
die Verbrühungsgefahr.
 Übergeben Sie diese Anleitung.

12 | HDB-E Si www.stiebel-eltron.com
INSTALLATION
Außerbetriebnahme
11.2 Wiederinbetriebnahme
!Sachschaden
Damit das Blankdraht-Heizsystem nach Unterbrechung
der Wasserversorgung nicht zerstört wird, muss das
Gerät mit folgenden Schritten wieder in Betrieb genom-
men werden.
 Schalten Sie das Gerät spannungsfrei, indem Sie die
Sicherungen ausschalten.
 Öffnen Sie die Armatur eine Minute lang, bis das
Gerät und die vorgeschaltete Kaltwasser-Zuleitung
luftfrei sind.
 Schalten Sie die Netzspannung wieder ein.
12. Außerbetriebnahme
 Trennen Sie das Gerät allpolig vom Netzanschluss.
 Entleeren Sie das Gerät (siehe Kapitel „Installation/ War-
tung/ Gerät entleeren“).
13. Störungsbehebung
WARNUNG Stromschlag Um das Gerät prüfen zu können, muss die Netzspannung
am Gerät anliegen.
Anzeigemöglichkeiten der Diagnoseampel (LED)
rot leuchtet bei Störung
gelb leuchtet bei Heizbetrieb
grün blinkt: Gerät am Netzanschluss
13.1 Störungstabelle
Störung / Anzeige LED-Diagnoseampel Ursache Behebung
Das Gerät schaltet nicht ein. Der Duschkopf / die Strahlregler sind verkalkt. Entkalken bei Bedarf erneuern Sie den Duschkopf/
die Strahlregler.
Der Durchfluss ist zu gering. Das Sieb im Gerät ist verschmutzt. Reinigen Sie das Sieb.
Die Temperatur wird nicht erreicht. Eine Phase fehlt. Prüfen Sie die Sicherung in der Hausinstallation.
Die Heizung schaltet nicht ein. Die Lufterkennung erfasst Luft im Wasser und schal-
tet die Heizleistung kurzzeitig ab.
Das Gerät geht nach einer Minute wieder in Betrieb.
Kein warmes Wasser und keine Ampelanzeige. Die Sicherung hat ausgelöst. Prüfen Sie die Sicherung in der Hausinstallation.
Der Sicherheitsdruckbegrenzer (siehe Kapitel „Ins-
tallation/ Technische Daten / Elektroschaltplan“ hat
ausgeschaltet.
Beseitigen Sie die Fehlerursache (zum Beispiel ein
defekter Druckspüler).
Schützen Sie das Heizsystem vor Überhitzung, in dem
Sie ein dem Gerät nachgeschaltetes Entnahmeventil
eine Minute öffnen. Dadurch wird das Heizsystem
druckentlastet und abgekühlt. Aktivieren Sie den
Sicherheitsdruckbegrenzer bei Fließdruck, indem Sie
die Rücksetztaste drücken, siehe auch Kapitel „Instal-
lation/ Inbetriebnahme/ Erstinbetriebnahme“.
Die Elektronik ist defekt. Prüfen Sie die Elektronik und tauschen Sie die Elekt-
ronik ggf. aus.
Kein warmes Wasser bei Durchfluss >2,3l/min.
Ampelanzeige: grün blinkt.
Die Elektronik ist defekt. Prüfen Sie die Elektronik und tauschen Sie die Elekt-
ronik ggf. aus.
Die Durchflusserkennung ist nicht aufgesteckt. Stecken Sie den Stecker der Durchflusserkennung
wieder auf.
Die Durchflusserkennung ist defekt. Kontrollieren Sie die Durchflusserkennung und tau-
schen Sie die Durchflusserkennung ggf. aus.
Kein warmes Wasser bei Durchfluss >2,3l/min.
Ampelanzeige: gelb Dauerlicht, grün blinkt.
Der Sicherheitstemperaturbegrenzer (siehe Kapitel
„Installation/ Technische Daten / Elektroschaltplan“
hat ausgelöst oder ist unterbrochen.
Kontrollieren Sie den Sicherheitstemperaturbegren-
zer und tauschen Sie den Sicherheitstemperaturbe-
grenzer ggf. aus.
Das Heizsystem ist defekt. Messen Sie den Widerstand vom Heizsystem und tau-
schen Sie das Heizsystem ggf. aus.
Die Elektronik ist defekt. Prüfen Sie die Elektronik und tauschen Sie die Elekt-
ronik ggf. aus.
Kein warmes Wasser.
Ampelanzeige: rot Dauerlicht, grün blinkt.
Die Kaltwasser-Zulauftemperatur ist höher als 35°C. Verringern Sie die Kaltwasser-Zulauftemperatur zum
Gerät.
Der Kaltwasser-Sensor ist defekt. Prüfen Sie die Elektronik und tauschen Sie die Elekt-
ronik ggf. aus.
14. Wartung
WARNUNG Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom
Netzanschluss.
Gerät entleeren
Das Gerät können Sie für Wartungsarbeiten entleeren.
WARNUNG Verbrennung Wenn Sie das Gerät entleeren, kann heißes Wasser aus-
treten.
 Schließen Sie das Absperrventil in der Kaltwasser-Zuleitung.
 Öffnen Sie die alle Entnahmeventile.
 Lösen Sie die Wasseranschlüsse vom Gerät.

DEUTSCH
www.stiebel-eltron.com HDB-E Si | 13
INSTALLATION
Technische Daten
 Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwas-
ser im Gerät befindet, das gefrieren und Schäden verursa-
chen kann.
15. Technische Daten
15.1 Maße und Anschlüsse
b02
c01c06
470
100
414
40
11720225
140
35
368
30
338
47
b03
35
D0000023609
HDB-E
b02 Durchführung elektr. Leitungen I
b03 Durchführung elektr. Leitungen II
c01 Kaltwasser Zulauf Außengewinde G 1/2 A
c06 Warmwasser Auslauf Außengewinde G 1/2 A
15.2 Elektroschaltplan
3/PE ~ 380 - 400V
85�02�02�0005
1 Blankdraht-Heizsystem
2 Sicherheitstemperaturbegrenzer
3 Sicherheitsdruckbegrenzer
Vorrangschaltung mit Lastabwurfrelais (LR 1-A)
siehe auch Kapitel „Installation/ Gerätebeschreibung/ Zubehör“
85�02�02�0003�
2
1
1 Steuerleitung zum Schaltschütz des 2. Gerätes (z.B.
Elektro-Speicherheizgerät).
2 Steuerkontakt öffnet beim Einschalten des
Durchlauferhitzers.
15.3 Warmwasserleistung
Die Warmwasserleistung ist abhängig von der anliegenden Netz-
spannung, der Anschlussleistung des Gerätes und der Kaltwas-
ser-Zulauftemperatur. Die Nennspannung und die Nennleistung
entnehmen Sie dem Typenschild (siehe „Kapitel „Bedienung/
Problembehebung“).
Anschlussleistung
in kW
38 °C Warmwasserleistung in l/min.
Nennspannung Kaltwasser-Zulauftemperatur
380 V 400 V 5°C 10°C 15°C 20°C
9,7 4,2 4,9 6,0 7,7
10,7 4,6 5,5 6,6 8,5
16,2 7,0 8,3 10,1 12,9
18 7,8 9,2 11,2 14,3
19 8,2 9,7 11,8 15,1
21 9,1 10,7 13,0 16,7
21,7 9,4 11,1 13,5 17,2
24 10,4 12,2 14,9 19,0
Anschlussleistung
in kW
50 °C Warmwasserleistung in l/min.
Nennspannung Kaltwasser-Zulauftemperatur
380 V 400 V 5°C 10°C 15°C 20°C
9,7 3,1 3,5 4,0 4,6
10,7 3,4 3,8 4,4 5,1
16,2 5,1 5,8 6,6 7,7
18 5,7 6,4 7,3 8,6
19 6,0 6,8 7,8 9,0
21 6,7 7,5 8,6 10,0
21,7 6,9 7,8 8,9 10,3
24 7,6 8,6 9,8 11,4

14 | HDB-E Si www.stiebel-eltron.com
INSTALLATION
Technische Daten
15.4 Einsatzbereiche/ Umrechnungstabelle
Spezifischer elektrischer Widerstand und spezifische elektrische
Leitfähigkeit (siehe Kapitel „Installation/ Technische Daten/ Da-
tentabelle“).
Normangabe bei
15°C 20°C 25°C
Spez. Wi-
derstand
ρ ≥
Spez. Leitfä-
higkeit σ≤
Spez. Wi-
derstand
ρ ≥
Spez. Leitfä-
higkeit σ≤
Spez. Wi-
derstand
ρ ≥
Spez. Leitfä-
higkeit σ≤
Ωcm mS/m μS/cm Ωcm mS/m μS/cm Ωcm mS/m μS/cm
1100 91 909 970 103 1031 895 112 1117
15.5 Druckverluste
Armaturen
Druckverlust der Armaturen bei Volumenstrom 10 l/min
Einhandmischer, ca. MPa 0,04 - 0,08
Thermostatarmatur, ca. MPa 0,03 - 0,05
Handbrause, ca. MPa 0,03 - 0,15
Rohrnetz-Dimensionierungen
Zur Berechnung der Rohrnetz-Dimensionierungen wird für das
Gerät ein Druckverlust von 0,1MPa empfohlen.
15.6 Störfallbedingungen
Im Störfall können in der Installation kurzfristig Belastungen von
maximal 95 °C bei einem Druck von 1,2 MPa auftreten.
15.7 Angaben zum Energieverbrauch
Produktdatenblatt: Konventionelle Warmwasserbereiter nach Verordnung (EU) Nr. 812/2013 | 814/2013
HDB-E 12 Si HDB-E 18 Si HDB-E 21 Si HDB-E 24 Si
232003 232004 232005 232006
Hersteller STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON
Lastprofil XS S S S
Energieeffizienzklasse A A A A
Energetischer Wirkungsgrad %39 39 39 39
Jährlicher Stromverbrauch kWh 468 480 477 475
Temperatureinstellung ab Werk °C 55 55 55 55
Schallleistungspegel dB(A) 15 15 15 15
Besondere Hinweise zur Effizienzmessung keine keine keine keine
Täglicher Stromverbrauch kWh 2,143 2,186 2,197 2,186

DEUTSCH
www.stiebel-eltron.com HDB-E Si | 15
INSTALLATION | GARANTIE | UMWELT UND RECYCLING
Technische Daten
15.8 Datentabelle
HDB-E 12 Si HDB-E 18 Si HDB-E 21 Si HDB-E 24 Si
232003 232004 232005 232006
Elektrische Daten
Nennspannung V380 400 380 400 380 400 380 400
Nennleistung kW 9,7 10,7 16,2 18 19 21 21,7 24
Nennstrom A14,4 15,5 24,7 26 29,5 31 33,3 35
Absicherung A16 16 25 25 32 32 35 35
Phasen 3/PE 3/PE 3/PE 3/PE
Frequenz Hz 50/60 50/60 50/60 50/60 50/60 50/60 50/60 50/60
Max. Netzimpedanz bei 50Hz Ω 0,379 0,360 0,325 0,308 0,284 0,270
Spezifischer Widerstand ρ15 ≥ Ω cm ≥1100 ≥1100 ≥1100 ≥1100 ≥1100 ≥1100 ≥1100 ≥1100
Spezifische Leitfähigkeit σ15 ≤ μS/cm ≤910 ≤910 ≤910 ≤910 ≤910 ≤910 ≤910 ≤910
Anschlüsse
Wasseranschluss G 1/2 A G 1/2 A G 1/2 A G 1/2 A
Einsatzgrenzen
Max. zulässiger Druck MPa 1 1 1 1
Werte
Max. zulässige Zulauftemperatur °C 35 35 35 35
Ein l/min >2,3 >2,3 >2,3 >2,3
Volumenstrom für Druckverlust l/min 3,1 5,2 6,0 6,9
Druckverlust bei Volumenstrom MPa 0,07 (0,02 ohne DMB) 0,08 (0,06 ohne DMB) 0,10 (0,08 ohne DMB) 0,13 (0,1 ohne DMB)
Volumenstrom-Begrenzung bei l/min 47,5 7,5 8,5
Warmwasserdarbietung l/min 5,5 9,0 10,5 12
Δϑbei Darbietung K28 28 28 28
Hydraulische Daten
Nenninhalt l0,4 0,4 0,4 0,4
Ausführungen
Temperatureinstellung °C 55 55 55 55
Schutzklasse 1 1 1 1
Isolierblock Kunststoff Kunststoff Kunststoff Kunststoff
Heizsystem Wärmeerzeuger Blankdraht Blankdraht Blankdraht Blankdraht
Kappe und Rückwand Kunststoff Kunststoff Kunststoff Kunststoff
Farbe weiß weiß weiß weiß
Schutzart (IP) IP25 IP25 IP25 IP25
Dimensionen
Höhe mm 470 470 470 470
Breite mm 225 225 225 225
Tiefe mm 117 117 117 117
Gewichte
Gewicht kg 3,6 3,6 3,6 3,6
Hinweis Das Gerät stimmt mit IEC 61000-3-12 überein.
Garantie
Für außerhalb Deutschlands erworbene Geräte gelten nicht
die Garantiebedingungen unserer deutschen Gesellschaften.
Vielmehr kann in Ländern, in denen eine unserer Tochterge
-
sellschaften unsere Produkte vertreibt, eine Garantie nur von
dieser Tochtergesellschaft erteilt werden. Eine solche Garantie
ist nur dann erteilt, wenn die Tochtergesellschaft eigene Ga
-
rantiebedingungen herausgegeben hat. Darüber hinaus wird
keine Garantie erteilt.
Für Geräte, die in Ländern erworben werden, in denen keine
unserer Tochtergesellschaften unsere Produkte vertreibt, er
-
teilen wir keine Garantie. Etwaige vom Importeur zugesicherte
Garantien bleiben hiervon unberührt.
Umwelt und Recycling
Bitte helfen Sie, unsere Umwelt zu schützen. Entsorgen Sie die
Materialien nach der Nutzung gemäß nationalen Vorschriften.
GARANTIE
UMWELT UND RECYCLING

16 | HDB-E Si www.stiebel-eltron.com
CONTENTS | SPECIAL INFORMATION
SPECIAL INFORMATION
OPERATION
1. General information ��������������������������������������� 17
1.1 Safety instructions���������������������������������������������� 17
1.2 Other symbols in this documentation ���������������������� 17
1.3 Units of measurement ����������������������������������������� 17
2. Safety�������������������������������������������������������� 17
2.1 Intended use����������������������������������������������������� 17
2.2 General safety instructions ����������������������������������� 17
2.3 Test symbols ����������������������������������������������������� 17
3. Appliance description ������������������������������������� 18
4. Operation ��������������������������������������������������� 18
5. Cleaning, care and maintenance ������������������������� 18
6. Troubleshooting �������������������������������������������� 18
INSTALLATION
7. Safety�������������������������������������������������������� 19
7.1 General safety instructions ����������������������������������� 19
7.2 Instructions, standards and regulations ������������������� 19
8. Appliance description ������������������������������������� 19
8.1 Standard delivery����������������������������������������������� 19
8.2 Accessories������������������������������������������������������� 19
9. Preparation ������������������������������������������������� 19
9.1 Installation location �������������������������������������������� 20
9.2 Factory settings ������������������������������������������������� 20
10. Installation�������������������������������������������������� 21
10.1 Completing the installation����������������������������������� 23
10.2 Installation options��������������������������������������������� 23
11. Commissioning ��������������������������������������������� 25
11.1 Initial start-up��������������������������������������������������� 25
11.2 Recommissioning����������������������������������������������� 25
12. Appliance shutdown ��������������������������������������� 25
13. Troubleshooting �������������������������������������������� 26
13.1 Fault table�������������������������������������������������������� 26
14. Maintenance ������������������������������������������������ 26
15. Specification ������������������������������������������������ 27
15.1 Dimensions and connections��������������������������������� 27
15.2 Wiring diagram ������������������������������������������������� 27
15.3 DHW output������������������������������������������������������ 27
15.4 Application areas/ Conversion table ����������������������� 27
15.5 Pressure drop ��������������������������������������������������� 28
15.6 Fault conditions ������������������������������������������������� 28
15.7 Energy consumption data������������������������������������� 28
15.8 Data table �������������������������������������������������������� 28
GUARANTEE
ENVIRONMENT AND RECYCLING
SPECIAL INFORMATION
- The appliance may be used by children aged3
and up and persons with reduced physical,
sensory or mental capabilities or a lack of ex-
perience and know-how, provided that they
are supervised or they have been instructed
on how to use the appliance safely and have
understood the resulting risks. Children must
never play with the appliance. Cleaning and
user maintenance must not be carried out by
children without supervision.
- The tap can reach temperatures of up to
55°C. There is a risk of scalding at outlet tem-
peratures in excess of 43°C.
- The appliance is suitable for supplying a
shower (shower operation).
- Ensure the appliance can be separated from
the power supply by an isolator that discon-
nects all poles with at least 3mm contact
separation.
- The specified voltage must match the mains
voltage.
- The appliance must be connected to the earth
conductor.
- The appliance must be permanently connect-
ed to fixed wiring.
- Secure the appliance as described in chapter
"Installation/ Installation".
- Observe the maximum permissible pressure
(see chapter "Installation/ Specification/ Data
table").
- The specific water resistivity of the mains
water supply must not be undershot (see
chapter "Installation/ Specification/ Data
table").
- Drain the appliance as described in chapter
"Installation/ Maintenance/ Draining the
appliance".

OPERATION
General information
ENGLISH
www.stiebel-eltron.com HDB-E Si | 17
OPERATION
1. General information
The chapter "Operation" is intended for appliance users and qual-
ified contractors.
The chapter "Installation" is intended for qualified contractors.
Note Read these instructions carefully before using the appli-
ance and retain them for future reference.
Pass on the instructions to a new user if required.
1.1 Safety instructions
1.1.1 Structure of safety instructions
!KEYWORD Type of risk
Here, possible consequences are listed that may result
from failure to observe the safety instructions.
 Steps to prevent the risk are listed.
1.1.2 Symbols, type of risk
Symbol Type of risk
Injury
Electrocution
Burns
(burns, scalding)
1.1.3 Keywords
KEYWORD Meaning
DANGER Failure to observe this information will result in serious
injury or death.
WARNING Failure to observe this information may result in serious
injury or death.
CAUTION Failure to observe this information may result in non-seri-
ous or minor injury.
1.2 Other symbols in this documentation
Note General information is identified by the adjacent symbol.
 Read these texts carefully.
Symbol Meaning
Material losses
(appliance damage, consequential losses and environmen-
tal pollution)
Appliance disposal
 This symbol indicates that you have to do something. The ac-
tion you need to take is described step by step.
1.3 Units of measurement
Note All measurements are given in mm unless stated oth-
erwise.
2. Safety
2.1 Intended use
This pressure appliance is designed to heat DHW. The appliance
can supply one or more draw-off points.
The appliance is intended for domestic use. It can be used safely
by untrained persons. The appliance can also be used in non-do-
mestic environments, e.g. in small businesses, as long as it is
used in the same way.
Any other use beyond that described shall be deemed inappro-
priate. Observation of these instructions and of the instructions
for any accessories used is also part of the correct use of this
appliance.
2.2 General safety instructions
CAUTION Burns The tap can reach temperatures of up to 55°C. There is a
risk of scalding at outlet temperatures in excess of 43°C.
!WARNING Injury
The appliance may be used by children over 3 years of
age and persons with reduced physical, sensory or men-
tal capabilities or a lack of experience and expertise,
provided that they are supervised or they have been
instructed on how to use the appliance safely and have
understood the potential risks. Children must never play
with the appliance. Children must never clean the ap-
pliance or perform user maintenance unless they are
supervised.
!Material losses
The user should protect the appliance and its tap against
frost.
2.3 Test symbols
See type plate on the appliance.
!
!

OPERATION
Appliance description
18 | HDB-E Si www.stiebel-eltron.com
3. Appliance description
The appliance heats potable water that flows through it. When
a DHW valve is opened, the heater starts automatically as soon
as the start-up volume has been reached. The heating output
is determined and matched by the flow rate and the cold water
temperature.
Heating system
The bare wire heating system has a pressure-tested plastic casing.
The heating system is suitable for (both) soft and hard water and
is largely resistant to scale build-up. This heating system ensures
rapid and efficient DHW availability.
Note The appliance is equipped with an air detector that large-
ly prevents damage to the heating system. If, during op-
eration, air is drawn into the appliance, the appliance
shuts down for one minute, thereby protecting the heat-
ing system.
Thermostatic valve
The appliance is suited to operation with a thermostatic valve.
4. Operation
As soon as the DHW valve at the tap is opened, the heating system
of the appliance automatically starts and the water is heated.
Setting the domestic hot water temperature
Should the outlet temperature fail to reach the required level with
the draw-off valve fully open, then more water flows through the
appliance than can be heated by the heating system.
 Reduce the flow rate with the draw-off valve.
Outlet capacities
Different maximum mixed water volumes/outlet volumes will re-
sult from varying cold water temperatures, depending on the time
of year (see chapter "Installation/ Specification/ Data table").
Following an interruption to the water supply
See chapter "Installation/ Commissioning/ Restarting"
5. Cleaning, care and maintenance
 Never use abrasive or corrosive cleaning agents. A damp
cloth is sufficient for cleaning the appliance.
 Check the taps regularly. Limescale deposits at the tap out-
lets can be removed using commercially available descaling
agents.
6. Troubleshooting
Problem Cause Remedy
The appliance will not
start despite the DHW
valve being fully open.
There is no power. Check the fuses/MCBs in
your fuse box/distribu-
tion board.
Starting volume is not
achieved. The aerator
in the tap or the shower
head is scaled up or
dirty.
Clean and/or descale the
aerator or shower head.
The water supply has
been interrupted.
Vent the appliance and
the cold water inlet line
(see chapter "Installa-
tion/ Commissioning/
Restarting").
Cold water flows briefly
while hot water is being
drawn.
The air sensor detects air
in the water and briefly
switches the heater off.
The appliance restarts
automatically after
1minute.
If you cannot remedy the fault, notify your qualified contractor.
To facilitate and speed up your enquiry, please provide the serial
number from the type plate (000000-0000-000000):
HDB-E .. Nr.: 000000-0000-000000
26�02�02�1366

ENGLISH
www.stiebel-eltron.com HDB-E Si | 19
INSTALLATION
Safety
INSTALLATION
7. Safety
Only a qualified contractor should carry out installation, commis-
sioning, maintenance and repair of the appliance.
7.1 General safety instructions
We guarantee trouble-free function and operational reliability only
if original accessories and spare parts intended for the appliance
are used.
!Material losses
Observe the maximum inlet temperature. Higher temper-
atures may damage the appliance.
WARNING Electrocution This appliance contains capacitors which are discharged
when disconnected from the power supply. The capacitor
discharge voltage may briefly reach >60VDC.
7.2 Instructions, standards and regulations
Note Observe all applicable national and regional regulations
and instructions.
- The IP 25 (hoseproof) rating can only be ensured with a cor-
rectly fitted cable grommet.
- The specific electrical resistivity of the water must not fall
below that stated on the type plate. In a linked water net-
work, factor in the lowest electrical resistivity of the water
(see chapter "Installation/ Specification/ Data table"). Your
water supply utility will advise you of the specific electrical
water resistivity or conductivity.
8. Appliance description
8.1 Standard delivery
- Mounting bracket
- Installation template
- Twin connector
- Cross-piece
- Tee
- Flat gaskets
- Strainer
- Flow limiter
- Plastic profile washer
- Plastic cover
- Plastic connection pieces
- Cover guide pieces
8.2 Accessories
Taps
- MEKD kitchen pressure tap
- MEBD bath pressure tap
Plugs G½A
The following water plugs are required if you use twin-lever pres-
sure taps for finished walls other than those recommended by us.
Installation sets for installation on finished walls
- Solder fitting – copper pipe for the Ø 12 mm solder
connection.
- Press-fit fitting – copper pipe.
- Press-fit fitting – plastic pipe (suitable for Viega: Sanfix-Plus
or Sanfix-Fosta).
Universal mounting frame
Mounting frame with electrical connections.
Pipe assembly for DHB water plug-in couplings
2 water plug-in couplings for connecting the appliance to the ex-
isting water plug-in connections of a DHB.
Load shedding relay (LR 1-A)
The load shedding relay for installation in the distribution board
provides priority control for the instantaneous water heater when
other appliances, suchas electric storage heaters, are being op-
erated simultaneously.
Central thermostatic valve (ZTA 3/4)
Use the thermostatic valve for central premixing when operating
an instantaneous water heater with preheated water, for example.
9. Preparation
 Flush the water line thoroughly.
Taps
 Use suitable taps (see chapter "Installation/ Appliance
description/ Accessories"). Open vented taps are not
permissible.
No safety valve is required.
!Material losses
Do not use the cross-piece to reduce the flow rate. The
cross-piece is only intended to shut off the appliance.
Permissible water line materials
- Cold water inlet line:
Pipes made from galvanised steel, stainless steel, copper or
plastic
- DHW outlet line:
Pipes made from stainless steel, copper or plastic

20 | HDB-E Si www.stiebel-eltron.com
INSTALLATION
Preparation
!Material losses
If using plastic pipework, please note the maximum inlet
temperature and maximum permissible pressure (see
chapter "Installation/ Specification/ Data table").
Flow rate
 Ensure that the flow rate required to switch on the appliance
is achieved (see chapter "Installation/ Specification/ Data
table", On).
 Increase the water line pressure if the required flow rate is
not achieved when the draw-off valve is fully open. If the
flow rate is not reached despite increasing the pressure, re-
move the flow limiter and install the plastic profile washer.
Flow pressure
If the minimum flow rate required to switch on the appliance is not
achieved even when the tap is fully open, the flow limiter must be
removed. Replace it with the plastic profile washer supplied. You
can also increase the pressure in the water installation if required.
26�02�02�0820
2 1
1 Flow limiter
2 Plastic profile washer
Note For the thermostatic valve to function correctly, the flow
limiter must not be replaced with the plastic profile wash-
er.
Flexible water connection lines
 If the appliance is installed with flexible water connection
lines, ensure that the pipe bends do not become twisted.
Pipe bends have a bayonet fitting and are installed inside the
appliance.
 Secure the back panel with an additional screw at the
bottom.
9.1 Installation location
!Material losses
Install the appliance in a room free from the risk of frost.
 Always install the appliance vertically and near the draw-off
point.
The appliance is suitable for undersink and oversink installations.
Note The appliance must be fitted to a wall with sufficient load
bearing capacity.
Undersink installation
26�02�02�1373
1
2
1 Cold water inlet
2 DHW outlet
Oversink installation
26�02�02�1374
12
1 Cold water inlet
2 DHW outlet
9.2 Factory settings
The appliances are delivered pre-prepared:
- Electrical connection from below, installation on unfinished
walls
- Water connection on unfinished walls
