STIEBEL ELTRON SHZ 30 LCD Instruction Manual

BEDIENUNG UND INSTALLATION
OPERATION AND INSTALLATION
UTILISATION ET INSTALLATION
BEDIENING EN INSTALLATIE
Einkreis-/Zweikreis-Warmwasser-Wandspeicher | Single/dual circuit wall mounted
water heater | Chauffe-eau mural ECS simple puissance/puissance double |
Eénkring-/tweekring-warmwater-wandboiler
» SHZ 30 LCD
»SHZ50LCD
»SHZ80LCD
» SHZ 100 LCD
» SHZ 120 LCD
» SHZ 150 LCD

2| SHZ LCD www.stiebel-eltron.com
INHALT | BEDIENUNG
Allgemeine Hinweise
BEDIENUNG
1. Allgemeine Hinweise ________________________________________2
1.1 Sicherheitshinweise_____________________________________________ 2
1.2 Andere Markierungen in dieser Dokumentation __________ 3
1.3 Maßeinheiten_____________________________________________________ 3
2. Sicherheit _____________________________________________________3
2.1 Bestimmungsgemäße Verwendung _________________________ 3
2.2 Sicherheitshinweise_____________________________________________ 3
2.3 CE-Kennzeichnung_______________________________________________ 3
2.4 Prüfzeichen _______________________________________________________ 3
3. Gerätebeschreibung _________________________________________4
4. Einstellungen _________________________________________________5
4.1 Bedienelemente und Standardanzeige______________________ 5
4.2 Energiespareinstellungen in der Standardanzeige _______ 5
4.3 Weitere mögliche Symbole in der Standardanzeige______ 7
4.4 Standardeinstellungen__________________________________________ 7

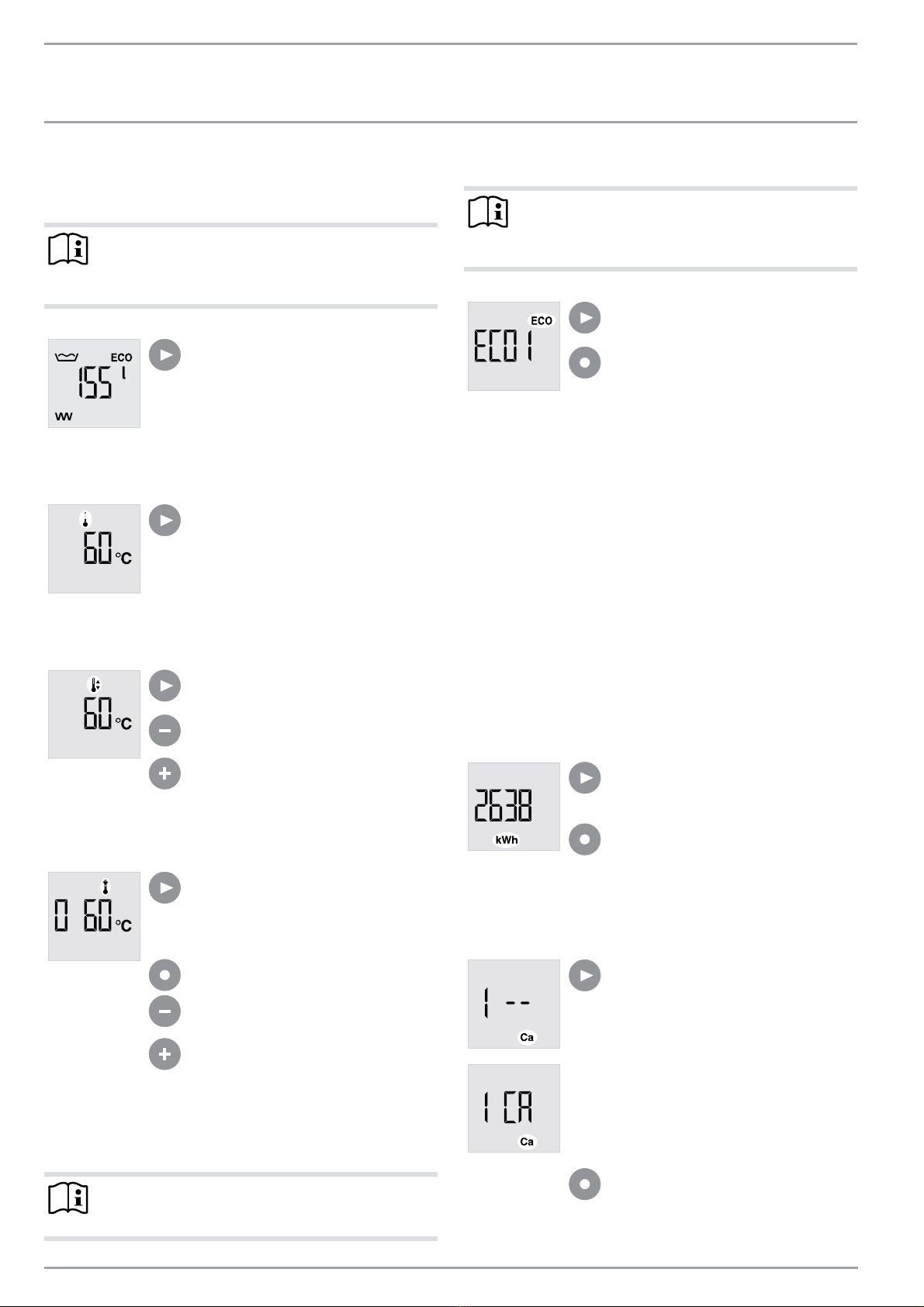

4.5 Menüeinstellungen______________________________________________ 8
4.6 Menübegrenzung ein- / ausschalten und einstellen _____ 9
5. Reinigung, Pflege und Wartung ____________________________9
6. Problembehebung ___________________________________________9
INSTALLATION
7. Sicherheit ___________________________________________________ 10
7.1 Allgemeine Sicherheitshinweise_____________________________ 10
7.2 Vorschriften, Normen und Bestimmungen________________ 10
7.3 Wasserinstallation______________________________________________ 10
8. Gerätebeschreibung _______________________________________ 10
8.1 Lieferumfang ____________________________________________________ 10
8.2 Zubehör___________________________________________________________ 10
9. Vorbereitungen_____________________________________________ 10
9.1 Montageort ______________________________________________________ 10
9.2 Aufhängeleiste __________________________________________________ 10
9.3 Elektroanschlusskabel _________________________________________ 11
10. Montage_____________________________________________________ 11
10.1 Wasseranschluss________________________________________________ 11
10.2 Montage des Gerätes __________________________________________ 11
10.3 Elektrischer Anschluss_________________________________________ 11
10.4 Abschluss der Montage________________________________________ 12
11. Inbetriebnahme ____________________________________________ 12
11.1 Erstinbetriebnahme ____________________________________________ 12
11.2 Wiederinbetriebnahme________________________________________ 12
12. Einstellungen _______________________________________________ 12
12.1 Gewerblichen Modus einschalten ___________________________ 12
12.2 Rückwärtssteuerung einschalten____________________________ 12
13. Außerbetriebnahme _______________________________________ 12
14. Störungsbehebung_________________________________________ 13
15. Wartung_____________________________________________________ 14
15.1 Sicherheitsgruppe ______________________________________________ 14
15.2 Gerät entleeren _________________________________________________ 14
15.3 Entkalken_________________________________________________________ 14
15.4 Korrosionsschutzwiderstand _________________________________ 14
16. Technische Daten___________________________________________ 15
16.1 Maße und Anschlüsse _________________________________________15

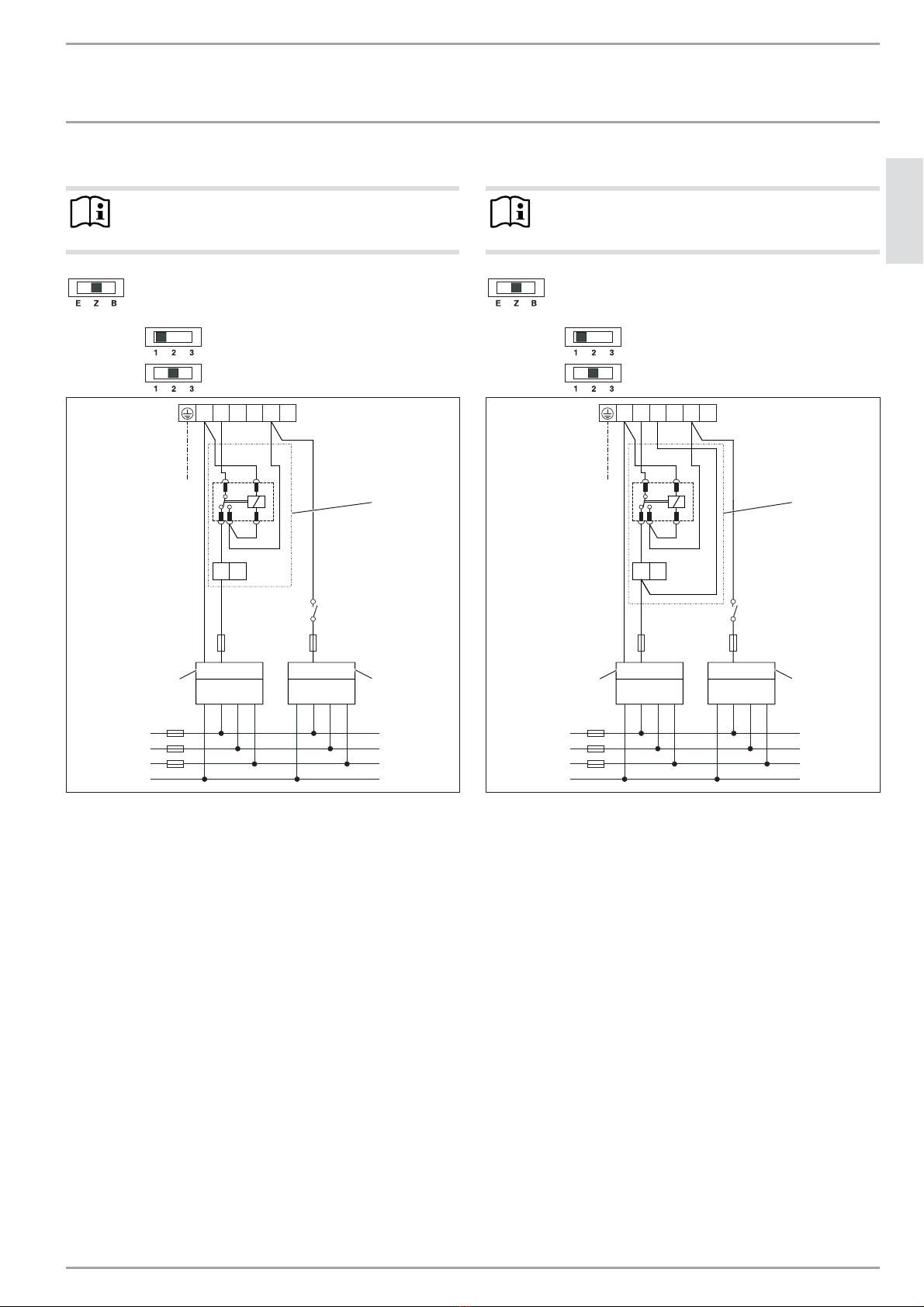

16.2 Elektroschaltpläne und Anschlüsse _________________________ 16
16.3 Aufheizdiagramme _____________________________________________20
16.4 Störfallbedingungen ___________________________________________ 20
16.5 Datentabelle _____________________________________________________ 21
KUNDENDIENST UND GARANTIE
UMWELT UND RECYCLING
BEDIENUNG
1. Allgemeine Hinweise
Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und
den Fachhandwerker.
Das Kapitel „Installation“ richtet sich an den Fachhandwerker.
Hinweis
Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig
durch und bewahren Sie sie auf.
Geben Sie die Anleitung gegebenenfalls an einen nach-
folgenden Benutzer weiter.
1.1 Sicherheitshinweise
1.1.1 Aufbau von Sicherheitshinweisen
!
SIGNALWORT Art der Gefahr
Hier stehen mögliche Folgen bei Nichtbeachtung des Si-
cherheitshinweises.
f Hier stehen Maßnahmen zur Abwehr der Gefahr.
1.1.2 Symbole, Art der Gefahr
Symbol Art der Gefahr
Verletzung
Stromschlag
Verbrennung
(Verbrennung, Verbrühung)
!

BEDIENUNG
Sicherheit
DEUTSCH
www.stiebel-eltron.com SHZ LCD | 3
1.1.3 Signalworte
SIGNALWORT Bedeutung
GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen
oder Tod zur Folge haben.
WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen
oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder
leichten Verletzungen führen kann.
1.2 Andere Markierungen in dieser Dokumentation
Hinweis
Allgemeine Hinweise werden mit dem nebenstehenden
Symbol gekennzeichnet.
f Lesen Sie die Hinweistexte sorgfältig durch.
Symbol Bedeutung
Sachschaden
(Geräte-, Folge-, Umweltschaden)
Geräteentsorgung
f Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen.
Die erforderlichen Handlungen werden Schritt für Schritt
beschrieben.
1.3 Maßeinheiten
Hinweis
Wenn nicht anders angegeben, sind alle Maße in Milli-
meter.
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das Gerät dient zur Erwärmung von Trinkwasser und kann in Ab-
hängigkeit von der Betriebsart ein oder mehrere Entnahmestellen
versorgen.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht
bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch ge-
hört auch das Beachten dieser Anleitung sowie der Anleitungen
für eingesetztes Zubehör. Bei Änderungen oder Umbauten am
Gerät erlischt jede Gewährleistung.
2.2 Sicherheitshinweise
WARNUNG Verbrennung
Die Armatur oder die Sicherheitsgruppe kann während
des Betriebs eine Temperatur von über 60°C annehmen.
Bei Auslauftemperaturen größer 43°C besteht Verbrü-
hungsgefahr.
!
WARNUNG Verletzung
Sollten Kinder oder Personen mit eingeschränkten kör-
perlichen, sensorischen oder geistigen Fähigkeiten das
Gerät bedienen, stellen Sie sicher, dass dies nur unter
Aufsicht oder nach entsprechender Einweisung durch
eine für ihre Sicherheit zuständige Person geschieht.
Beaufsichtigen Sie Kinder, um sicherzustellen, dass sie
nicht an dem Gerät spielen!
!
Sachschaden
Die Wasserleitungen und die Sicherheitsgruppe sind vom
Nutzer vor Frost zu schützen.
Hinweis
Geschlossene Betriebsweise: Das Gerät steht unter Druck!
Während des Aufheizens tropft das Ausdehnungswasser
aus dem Sicherheitsventil. Tropft nach Beendigung des
Aufheizens Wasser, informieren Sie Ihren Fachhandwer-
ker.
Hinweis
Offene Betriebsweise: Bei jedem Aufheizvorgang tropft
Ausdehnungswasser aus dem Auslauf.
2.3 CE-Kennzeichnung
Die CE-Kennzeichnung belegt, dass das Gerät alle grundlegenden
Anforderungen erfüllt:
- Richtlinie über die elektromagnetische Verträglichkeit
- Niederspannungsrichtlinie
2.4 Prüfzeichen
Siehe Typenschild am Gerät.
!

BEDIENUNG
Gerätebeschreibung
4| SHZ LCD www.stiebel-eltron.com
3. Gerätebeschreibung
Das Gerät erwärmt elektrisch Trinkwasser mit der angeschlosse-
nen Heizleistung oder Schnellheizung. Die elektronische Regelung
erleichtert eine energiesparende Einstellung. In Abhängigkeit von
der Stromversorgung und Ihrem Entnahmeverhalten erfolgt ein
automatisches Aufheizen bis zur eingestellten Temperatur. Die
Standardanzeige informiert Sie über die verfügbare Mischwasser-
menge, den Status des Aufheizens und den ECO-Modus. Zusätz-
lich werden mögliche Fehler und Verkalkung des Heizflansches
angezeigt.
Der Stahl-Innenbehälter ist mit Spezial-Direktemail und mit einer
Fremdstromanode ausgerüstet. Die Anode ist bei eingeschalteter
Netzspannung ein aktiver Schutz des Innenbehälters vor Korro-
sion.
Das Gerät ist bei anliegender Netzspannung in allen Betriebsarten
vor Frost geschützt. Das Gerät schaltet rechtzeitig ein und wieder
aus, wenn das Wasser ausreichend aufgeheizt ist. Die Wasserlei-
tungen und die Sicherheitsgruppe werden durch das Gerät nicht
vor Frost geschützt.
Einstellung Solltemperatur:
Taste Menü Taste Plus
Taste Schnellheizung Taste Minus
Standardanzeige mit verfügbarer Mischwassermenge
Sie können das Gerät im Einkreis-, Zweikreis- oder Boilerbetrieb
nutzen.
Einkreisbetrieb
In dieser Betriebsart heizt das Gerät bei jeder Solltemperaturein-
stellung automatisch mit der angeschlossenen Heizleistung auf.
Zweikreisbetrieb
Das Gerät heizt bei jeder Solltemperatureinstellung während der
Niedertarifzeit (Freigabezeiten der Energieversorgungsunter-
nehmen) den Wasserinhalt automatisch mit der angeschlosse-
nen Heizleistung auf. Zusätzlich können Sie die Schnellheizung
einschalten.
Boilerbetrieb
Das Gerät heizt, nachdem Sie die Taste Schnellheizung gedrückt
haben. Nachdem die eingestellte Temperatur erreicht ist, schaltet
das Gerät ab und nicht wieder ein.
elctronic comfort

BEDIENUNG
Einstellungen
DEUTSCH
www.stiebel-eltron.com SHZ LCD | 5
4. Einstellungen

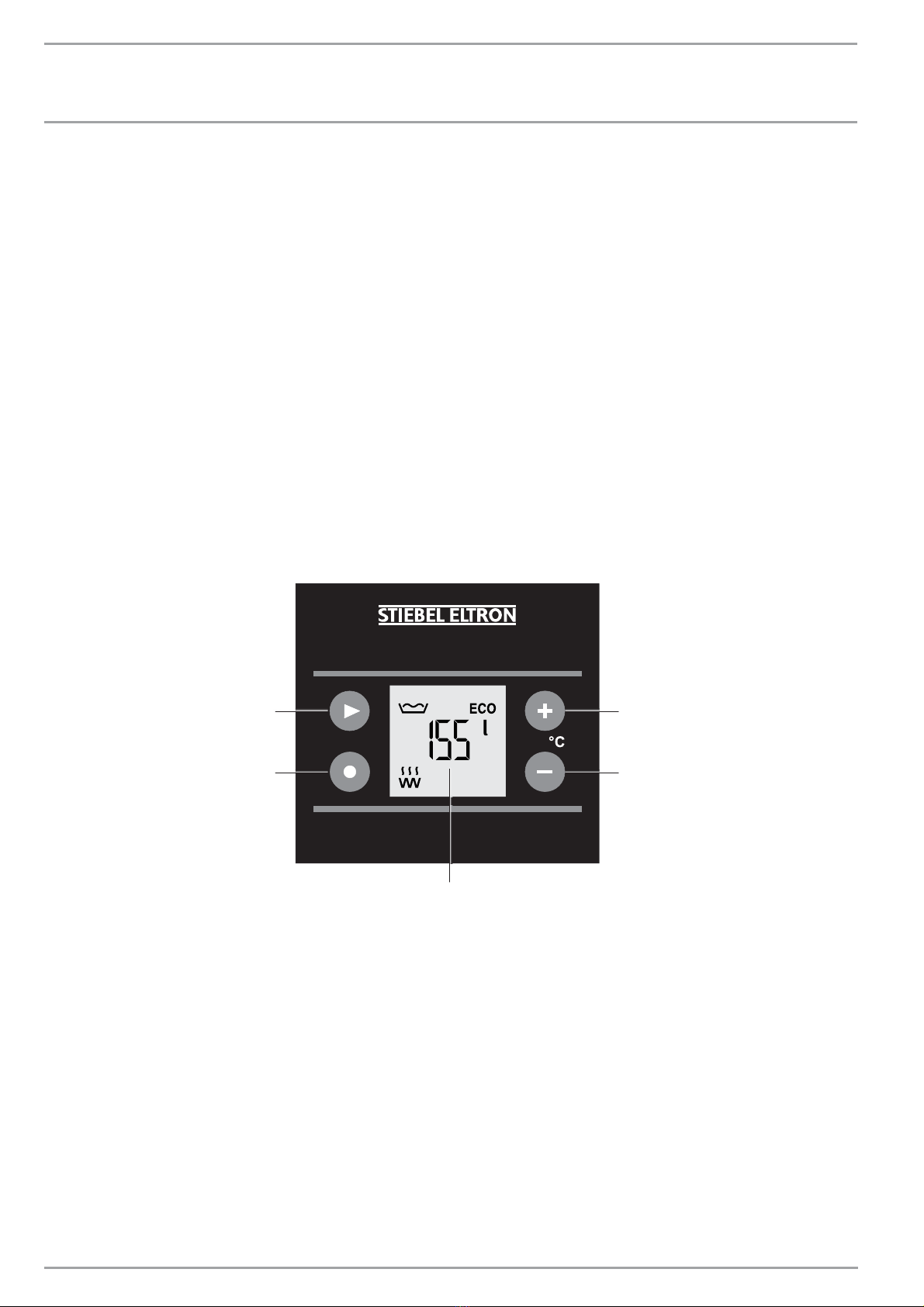

4.1 Bedienelemente und Standardanzeige
elctronic comfort
26_02_07_0205_
mfor
t
elctro
1
2
3
4
9
8
7
6
5
1Symbol ECO-Modus
2 Taste Plus
3 Taste Minus
4 Anzeige Mischwassermenge in l
5 Symbol Heizkörper
6 Taste Schnellheizung
(im Zweikreis- oder Boilerbetrieb)
7 Symbol Aufheizen
8 Taste Menü
9 Symbol Mischwassermenge
4.1.1 Anzeige Mischwassermenge
Hinweis
Wenn Sie die Solltemperatur auf weniger als 40°C einge-
stellt haben, wird nicht die Mischwassermenge, sondern
die eingestellte Solltemperatur angezeigt.
Angezeigt wird die aktuell verfügbare Misch-
wassermenge von 40°C bei 15°C Kaltwasser-
temperatur.
Wenn aktuell weniger als 10l Mischwasser ver-
fügbare sind, wird „<10l“ angezeigt.
Warmwasserbedarf für 
Baden 120-150 l
Duschen 30-50 l
Hände waschen 2-5 l
Die erreichbare Mischwassermenge ist von der Speichergröße und
der eingestellten Solltemperatur abhängig.
4.1.2 Symbol Aufheizen
Das Symbol erscheint, wenn das Gerät Wasser aufheizt.
4.2 Energiespareinstellungen in der
Standardanzeige
4.2.1 Symbol ECO-Modus
ECOComfort (Werkseinstellung)
Dieser Energiesparmodus bietet Ihnen immer die maximale
Menge Warmwasser und somit höchsten Komfort.
Symbol ECO erscheint.
Im Energiesparmodus ECOComfort wird die
Solltemperatur automatisch auf 60°C verringert,
falls eine höhere Solltemperatur eingestellt ist:
- 1 Woche nach Inbetriebnahme
(Werkseinstellung: 85°C)
- 1 Woche nach Einstellung Solltemperatur
höher als 65°C
Sie können diesen Modus sofort nach Inbetriebnahme einschalten,
indem Sie die Solltemperatur auf 60°C oder niedriger einstellen
(siehe Kapitel „Standardeinstellungen / Solltemperatur einstel-
len“).
ECOPlus (bei Einkreisbetrieb)
Dieser Energiesparmodus bietet Ihnen ein Plus an Energieeinspa-
rung, da erst nach größerer Warmwasserentnahme nachgeheizt
wird.
Symbol ECO blinkend
Die Solltemperatur wird sofort automatisch auf
60°C gestellt.
Im Modus ECOPlus heizt das Gerät automatisch
bis zur Solltemperatur auf, nachdem Sie ca.
40% des Speicherinhalts entnommen haben.
Sie können diesen Modus im Menü wählen (siehe Kapitel „Menü-
einstellungen / ECO-Modus anzeigen und einstellen“).
Hinweis
Wenn Sie im Modus ECOPlus die Solltemperatur ver-
ändern, schaltet das Gerät automatisch in den Modus
ECOComfort.

BEDIENUNG
Einstellungen
6| SHZ LCD www.stiebel-eltron.com
ECODynamic (bei Einkreisbetrieb)
Dieser Energiesparmodus bietet Ihnen die Möglichkeit, durch
automatische dynamische Anpassung an Ihr Entnahmeverhalten
maximale Energieeffizienz zu erzielen.
Der Modus ECODynamic ist optimal, wenn Sie abhängig vom je-
weiligen Wochentag immer zur selben Tageszeit vergleichbare
Mengen warmes Wasser benötigen.
Symbol ECO blinkend
Die Solltemperatur wird sofort automatisch auf
60°C gestellt.
Nachdem Sie den Modus ECODynamic gewählt
haben, wertet das Gerät eine Woche lang Ihre
Entnahmezeiten und -mengen aus. In dieser Zeit
arbeitet das Gerät zunächst im Modus ECOCom-
fort.
Nach der Auswertung wird abhängig von Wo-
chentag und Tageszeit die berechnete Misch-
wassermenge bereitgestellt. Dabei kann eine
Entnahme von maximal 60% des Speicherinhal-
tes erfolgen, bevor das Gerät wieder nachheizt.
Ist die aktuell verfügbare Mischwassermenge
für die erwartete Entnahme nicht ausreichend,
wird rechtzeitig der komplette Speicherinhalt
auf 60°C erwärmt.
Falls sich die Entnahmezeiten und -mengen än-
dern, wertet das Gerät die Veränderungen aus
und passt die bereitgestellte Mischwassermenge
ggf. an.
Sie können diesen Modus im Menü wählen (siehe Kapitel „Menü-
einstellungen / ECO-Modus anzeigen und einstellen“).
Hinweis
Wenn Sie im Modus ECODynamic die Solltemperatur ver-
ändern, schaltet das Gerät automatisch in den Modus
ECOComfort.
4.2.2 Gewerblicher Modus
Der Fachhandwerker kann das Gerät für gewerbliche Anwendun-
gen z. B. in Praxen oder Metzgereien umschalten (siehe Kapitel
„Installation / Einstellungen“). Die Solltemperatur wird dann ma-
nuell eingestellt. Die Menüeinstellung ECO-Modus ist im gewerb-
lichen Modus nicht möglich.
4.2.3 Angepasste Nutzung von Niedertarifzeiten
(Rückwärtssteuerung bei Zweikreisbetrieb)
Diese Funktion ist bei Werkseinstellung nicht aktiv. Der Fachhand-
werker kann die Rückwärtssteuerung des Gerätes einschalten
(siehe Kapitel „Installation / Einstellungen“).
D. h., dass das Gerät 7 Tage die Freigabezeiten Ihres Energie-
versorgungsunternehmens auswertet, um die Niedertarifzeiten
optimal auszunutzen.
Während der Auswertung heizt das Gerät den Speicherinhalt be-
reits zu Beginn der Niedertarifzeit auf, falls die Solltemperatur
unterschritten ist.
Ziel ist es, das Aufheizen zeitlich so zu starten, dass Ihnen erst am
Ende der Niedertarifzeit der komplett auf Solltemperatur erwärm-
te Speicherinhalt zur Verfügung steht. Dadurch ist weniger Energie
notwendig, um das Wasser auf dieser Temperatur zu halten, d. h.
der Bereitschaftsenergieverbrauch sinkt.
Zum berechneten Zeitpunkt beginnt das
Gerät aufzuheizen.
Symbol Aufheizen erscheint.
Nach Beenden des Aufheizens erlischt
das Symbol Aufheizen.
Ist die Solltemperatur unterschritten, können Sie bei Bedarf
mit der Schnellheizung (siehe Kapitel „Standardeinstellungen /
Schnellheizung“) in der Niedertarifzeit auch vor der automati-
schen Startzeit das Aufheizen aktivieren.

BEDIENUNG
Einstellungen
DEUTSCH
www.stiebel-eltron.com SHZ LCD | 7
4.3 Weitere mögliche Symbole in der
Standardanzeige
elctronic comfort
1
2
4
3
7
6
5
26_02_07_0206_
c comfor
t
elctroni
1 Symbol Solltemperatur
2 Symbol Temperaturbegrenzung
3 Wertanzeige zum aktiven Symbol
4 Symbol Service/Fehler
5 Symbol Verkalkung
6 Symbol Energieverbrauch
7 Symbol Auslauftemperatur
4.3.1 Symbol Verkalkung
Hinweis
Beim Erscheinen des Symbols Verkalkung „Ca“ in der
Standardanzeige empfehlen wir eine Heizflansch-Entkal-
kung. Informieren Sie Ihren Fachhandwerker.
4.3.2 Symbol Service/Fehler
Hinweis
Beim Erscheinen des Symbols Service/Fehler in der Stan-
dardanzeige informieren Sie Ihren Fachhandwerker. Falls
das Symbol blinkt, wird kein Wasser erhitzt und es ist
zwingend erforderlich, den Fachhandwerker zu infor-
mieren.
4.4 Standardeinstellungen
4.4.1 Schnelleinstellungen mit den Tasten
Diese Einstellungen können Sie direkt mit den Tasten bei Stan-
dardanzeige vornehmen.
Hinweis
Das Gerät schaltet nach jeder Bedienung automatisch
in die Standardanzeige und speichert den eingestellten
Wert.
4.4.2 Solltemperatur einstellen
Stellen Sie mit den Tasten Plus und Minus
die Solltemperatur von 20 bis 85 °C
(Werkseinstellung) ein.
Symbol Solltemperatur erscheint.
Wenn Sie im Modus ECOPlus oder ECODynamic die Solltempera-
tur von 60°C verändern, wird der Energiesparmodus automatisch
auf ECOComfort umgeschaltet. Nähere Informationen finden Sie
im Kapitel „Energiespareinstellungen in der Standardanzeige“.
4.4.3 Ausschalten
Wenn Sie die Solltemperatur mit der
Taste Minus auf weniger als 20°C einstel-
len, ist nur noch der Frostschutz aktiv.
4.4.4 Schnellheizung
Drücken Sie die Taste Schnellheizung.
Symbol Aufheizen erscheint.
Zweikreisbetrieb
Sie können die Schnellheizung mit der Taste einschalten. Dafür
kann auch eine Fernbedienung installiert werden. Wenn die ein-
gestellte Temperatur erreicht ist, schaltet die Schnellheizung aus
und nicht wieder ein.
Boilerbetrieb
Sie müssen das Gerät mit der Taste Schnellheizung anschalten.
Nachdem die eingestellte Temperatur erreicht ist, schaltet das
Gerät ab und nicht wieder ein.

BEDIENUNG
Einstellungen
8| SHZ LCD www.stiebel-eltron.com
4.5 Menüeinstellungen
4.5.1 Allgemeines Prinzip der Menüeinstellungen
Hinweis
Das Gerät schaltet nach jeder Bedienung automatisch
in die Standardanzeige und speichert den eingestellten
Wert.
Mit der Taste Menü rufen Sie nachein-
ander alle Informationen und Einstell-
möglichkeiten auf. Das entsprechende
Symbol erscheint.
4.5.2 Auslauftemperatur anzeigen
Symbol Auslauftemperatur erscheint.
Die aktuelle Auslauftemperatur wird an-
gezeigt.
4.5.3 Solltemperatur einstellen
Symbol Solltemperatur erscheint.
Stellen Sie mit den Tasten Plus und Minus
die Solltemperatur von 20 bis 85°C ein.
4.5.4 Temperaturbegrenzung ein- / ausschalten und
einstellen
Symbol Temperaturbegrenzung er-
scheint.
0Temperaturbegrenzung Aus
(Werkseinstellung)
!Temperaturbegrenzung Ein
Schalten Sie die Temperaturbegrenzung
aus- bzw. ein.
Stellen Sie mit den Tasten Plus und Minus
die Temperaturbegrenzung von 40 bis
60°C ein.
Temperaturbegrenzung Ein
In der Standardanzeige erscheint das Symbol Temperaturbegren-
zung. Die eingestellte Temperaturbegrenzung ist gleichzeitig der
Maximalwert für die Solltemperatur.
Hinweis
ECOPlus und ECO Dynamik sind bei Temperaturbegren-
zung Ein nicht mehr wählbar.
4.5.5 ECO-Modus anzeigen und einstellen
Hinweis
Im Gewerblichen Modus (siehe Kapitel „Energiespar-
einstellungen in der Standardanzeige / Gewerblicher
Modus“) werden die ECO-Einstellung übersprungen.
Symbol ECO-Modus erscheint.
Der aktuelle Modus wird angezeigt.
Wählen Sie nacheinander den gewünsch-
ten ECO-Modus.
ECO !ECOComfort
ECO2 ECOPlus
ECO3 ECODynamic
ECOComfort ECO
!
Dieser Energiesparmodus bietet Ihnen immer die maximale
Menge Warmwasser und somit höchsten Komfort.
ECOPlus ECO2
Dieser Energiesparmodus bietet Ihnen ein Plus an Energieeinspa-
rung, da erst nach größerer Warmwasserentnahme nachgeheizt
wird.
ECODynamic ECO3
Dieser Energiesparmodus bietet Ihnen die Möglichkeit, durch
intelligente dynamische Anpassung an Ihr Entnahmeverhalten
maximale Energieeffizienz zu erzielen.
4.5.6 Energieverbrauch anzeigen
Symbol Energieverbrauch erscheint.
Ein Näherungswert für den bisherigen
Energieverbrauch wird angezeigt.
lang
Um den Wert auf Null zurückzusetzen,
halten Sie die Taste länger als 3 Sekun-
den gedrückt.
4.5.7 Verkalkungsgrad anzeigen, automatisches Erscheinen in
der Standardanzeige ein- / ausschalten
Symbol Verkalkung erscheint.
Der aktuelle Verkalkungsgrad wird an-
gezeigt.
-- keine / geringe Verkalkung
CA Entkalkung Heizflansch empfohlen
!automatisches Erscheinen
in der Standardanzeige Ein
(Werkseinstellung)
0automatisches Erscheinen in der
Standardanzeige Aus
Schalten Sie das automatische Erschei-
nen in der Standardanzeige aus- bzw.
ein.

BEDIENUNG

DEUTSCH
www.stiebel-eltron.com SHZ LCD | 9
4.5.8 Service Code anzeigen
Der Fachhandwerker bekommt mit dem Service Code Hinweise
zur Ursache einer Störung (siehe Kapitel „Störungsbehebung“).
Anzeige Service Code
4.6 Menübegrenzung ein- / ausschalten und
einstellen
lang
Um die Menübegrenzung einzustellen,
halten Sie die Taste länger als 3 Sekun-
den gedrückt, bis die Anzeige der Soll-
temperatur aufblinkt.
Symbol Solltemperatur erscheint.
Symbol ECO-Modus erscheint (blinkend
bei ECOPlus und ECODynamic).
Bei Menübegrenzung wird die Solltem-
peratur angezeigt.
lang
Um die Menübegrenzung auszustellen,
halten Sie die Taste länger als 3Se-
kunden gedrückt, bis die Anzeige der
Mischwassermenge aufblinkt.
Menübegrenzung Ein
Bei Menübegrenzung Ein bleiben alle Einstellungen erhalten.
Sie können die Standardeinstellungen Solltemperatur und Schnell-
heizung mit den Tasten vornehmen (siehe Kapitel „Einstellungen/
Standardeinstellungen“). Menüeinstellungen sind nicht möglich.
In der Anzeige bei Menübegrenzung er-
scheinen die Symbole Aufheizen, Verkal-
kung und Service/Fehler wie im Kapitel
„Einstellungen / Bedienelemente und
Standardanzeige“ beschrieben.
5. Reinigung, Pflege und Wartung
f Verwenden Sie keine scheuernden oder anlösenden Reini-
gungsmittel. Zur Pflege und Reinigung des Gerätes genügt
ein feuchtes Tuch.
f Kontrollieren Sie regelmäßig die Armaturen. Kalk an den
Armaturausläufen können Sie mit handelsüblichen Entkal-
kungsmitteln entfernen.
f Lassen Sie die elektrische Sicherheit am Gerät und die Funk-
tion der Sicherheitsgruppe regelmäßig von einem Fachhand-
werker prüfen.
6. Problembehebung
Störung Ursache Behebung
Das Wasser wird nicht
warm.
Es liegt keine Spannung
an.
Überprüfen Sie die Si-
cherungen in der Haus-
installation.
Die Ausflussmenge ist
gering.
Der Strahlregler in der
Armatur oder der Dusch-
kopf ist verkalkt oder
verschmutzt.
Reinigen und / oder ent-
kalken Sie den Strahlreg-
ler oder den Duschkopf.
Symbol Verkalkung „Ca“
erscheint.
Der Heizflansch ist ver-
kalkt.
Informieren Sie Ihren
Fachhandwerker.
Symbol Service/Fehler
erscheint.
Informieren Sie Ihren
Fachhandwerker.
Symbol Service/Fehler
blinkt und das Wasser
wird nicht warm.
Informieren Sie zwin-
gend Ihren Fachhand-
werker.
Können Sie die Ursache nicht beheben, rufen Sie den Fachhand-
werker. Zur besseren und schnelleren Hilfe teilen Sie ihm die
Nummern vom Typenschild mit (000000 und 0000-00000):
r
e in erm n
26_02_07_0191

10 | SHZ LCD www.stiebel-eltron.com
INSTALLATION
Sicherheit
INSTALLATION
7. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Reparatur
des Gerätes darf nur von einem Fachhandwerker durchgeführt
werden.
7.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-
heit nur, wenn das für das Gerät bestimmte Original-Zubehör und
die originalen Ersatzteile verwendet werden.
7.2 Vorschriften, Normen und Bestimmungen
Hinweis
Beachten Sie alle nationalen und regionalen Vorschriften
und Bestimmungen.
7.3 Wasserinstallation
Kaltwasserleitung
Als Werkstoffe sind feuerverzinkter Stahl, Edelstahl, Kupfer und
Kunststoff zugelassen.
Ein Sicherheitsventil ist erforderlich.
Warmwasserleitung
Als Werkstoffe sind Edelstahl, Kupfer und Kunststoff-Rohrsysteme
zugelassen.
!
Sachschaden
Beim Einsatz von Kunststoff-Rohrsystemen beachten Sie
das Kapitel „Technische Daten / Störfallbedingungen“.
Das Gerät muss in geschlossener Betriebsweise mit Druck-Arma-
turen betrieben werden.
Das Gerät muss in offener Betriebsweise mit drucklosen Armatu-
ren betrieben werden.
8. Gerätebeschreibung
8.1 Lieferumfang
Mit dem Gerät werden geliefert:
- Aufhängeleiste (2 Stück bei Geräten 120l und 150l)
- Distanzstücke 5 mm (2 Stück für oben, 2 Stück für unten)
- Abdeckkappen
8.2 Zubehör
Der Umbausatz Relais (Bestellnummer 255789) ermöglicht eine
zusätzliche Niedertarif-Hochtarif-Trennung am Elektro-Geräte-
anschluss (siehe Kapitel „Technische Daten / Elektroschaltpläne
und Anschlüsse“).
Geschlossene (druckfeste) Betriebsweise
Für geschlossene (druckfeste) Betriebsweise sind in Abhängigkeit
vom Ruhedruck unterschiedliche Sicherheitsgruppen erhältlich.
Diese bauartgeprüften Sicherheitsgruppen schützen das Gerät
vor unzulässigen Drucküberschreitungen.
Druck-Armaturen sind als Zubehör erhältlich.
Offene (drucklose) Betriebsweise
Drucklose Armaturen sind als Zubehör erhältlich.
9. Vorbereitungen
9.1 Montageort
Das Gerät ist ausschließlich zur festen Wandmontage vorgesehen.
Achten Sie darauf, dass die Wand ausreichend tragfähig ist.
Montieren Sie das Gerät immer senkrecht, in einem frostfreien
Raum und in der Nähe der Entnahmestelle.

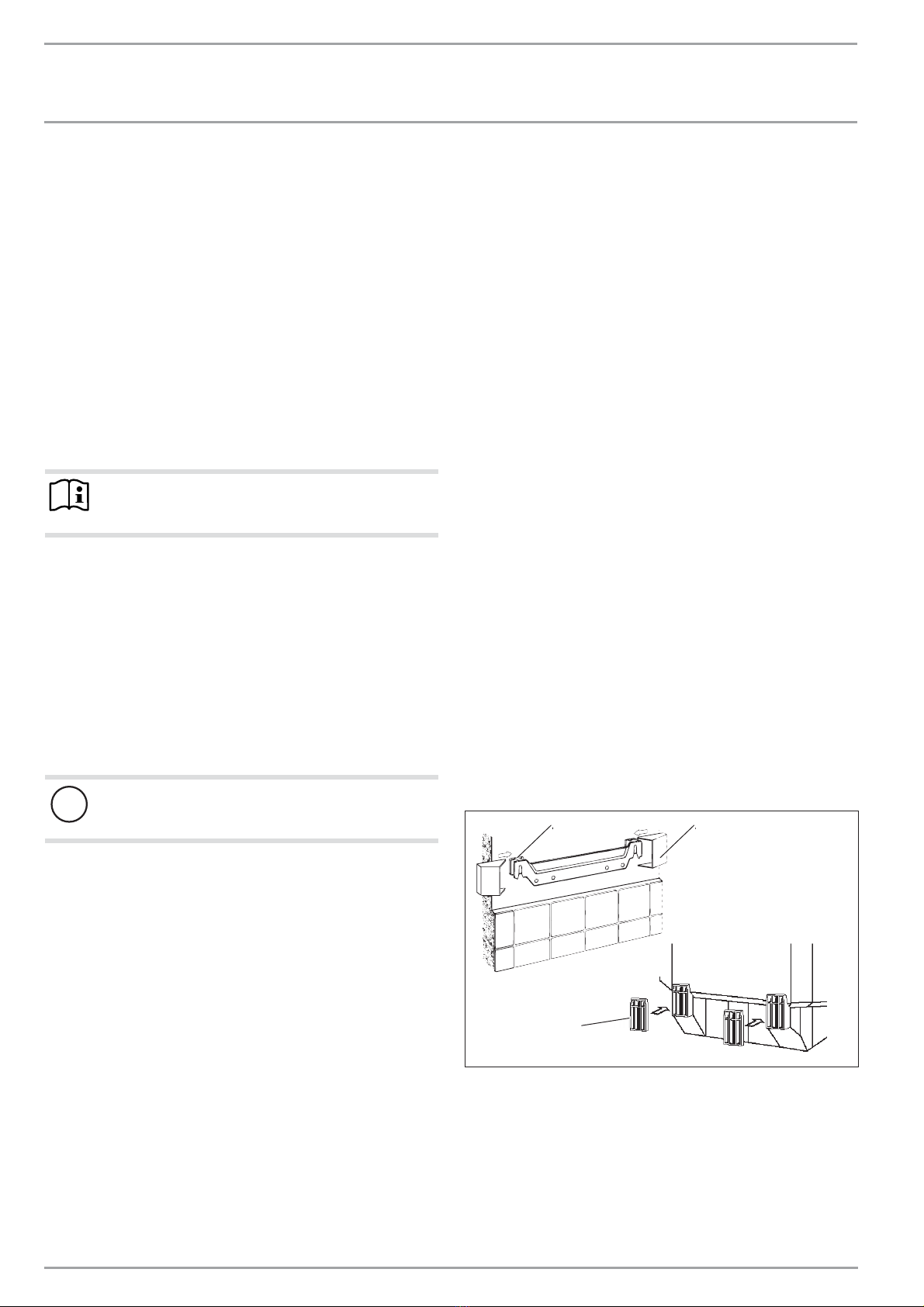

9.2 Aufhängeleiste
f Übertragen Sie die Maße für die Aufhängeleiste auf die
Wand.
f Bohren Sie die Löcher und befestigen Sie die Aufhängeleiste
mit Schrauben und Dübeln. Wählen Sie das Befestigungsma-
terial nach Festigkeit der Wand aus.
Bei den Gerätetypen mit 120 bzw. 150 Liter Nenninhalt sind 2Auf-
hängeleisten erforderlich.
26_02_01_0572
23
1
2
2
2
2
2
2
3
3
3
3
3
3
1 Distanzstück unten
2 Distanzstück oben
3 Abdeckkappe
f Gleichen Sie Wandunebenheiten mit den beiliegenden Dis-
tanzstücken aus.
f Schieben Sie die Abdeckkappen auf.

DEUTSCH
www.stiebel-eltron.com SHZ LCD | 11
INSTALLATION
Montage
9.3 Elektroanschlusskabel
270
120
26_02_01_0017
10. Montage
10.1 Wasseranschluss
Hinweis
Führen Sie alle Wasseranschluss- und Installationsarbei-
ten nach Vorschrift aus.
Geschlossen (druckfest) zur Versorgung mehrerer
Entnahmestellen
f Montieren Sie die Sicherheitsgruppe in der Kaltwasserzu-
leitung. Beachten Sie dabei, dass Sie in Abhängigkeit vom
Ruhedruck die passende Sicherheitsgruppe wählen.
f Berücksichtigen Sie die Hinweise in der Installationsanwei-
sung der Sicherheitsgruppe.
Offen (drucklos) zur Versorgung einer Entnahmestelle
Hinweis
Sperren Sie den Auslauf und den Armaturen-Schwenk-
arm nicht ab.
Verwenden Sie keine Strahlregler oder Luftsprudler.
f Spülen Sie die gut durch.
f Verwenden Sie die von uns empfohlenen offenen Armaturen.
10.2 Montage des Gerätes
26_02_01_0424
10.3 Elektrischer Anschluss
WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Installa-
tionsarbeiten nach Vorschrift aus.
WARNUNG Stromschlag
Der Anschluss an das Stromnetz ist nur an fest verleg-
te Leitungen in Verbindung mit der herausnehmbaren
Kabeldurchführung erlaubt. Das Gerät muss über eine
Trennstrecke von mindestens 3mm allpolig vom Netz
getrennt werden können.
!
Sachschaden
Achten Sie darauf, dass das Gerät an den Schutzleiter
angeschlossen ist!
26_02_07_0201_
4
132
5
1 elektronische Baugruppe Regelung
2 Schalter für Betriebsart
3 Schalter für Leistung
4 elektronische Baugruppe Bedienung
5 Verbindungskabel elektronische Baugruppen
f Drehen Sie die 4 Schrauben heraus.
f Nehmen Sie die Unterkappe ab.
f Ziehen Sie die Kabeldurchführung nach unten heraus, dabei
den Rasthaken drücken.
f Schieben Sie die Kabeldurchführung über das Anschlusska-
bel und rasten die Kabeldurchführung wieder ein.

12 | SHZ LCD www.stiebel-eltron.com
INSTALLATION
Inbetriebnahme

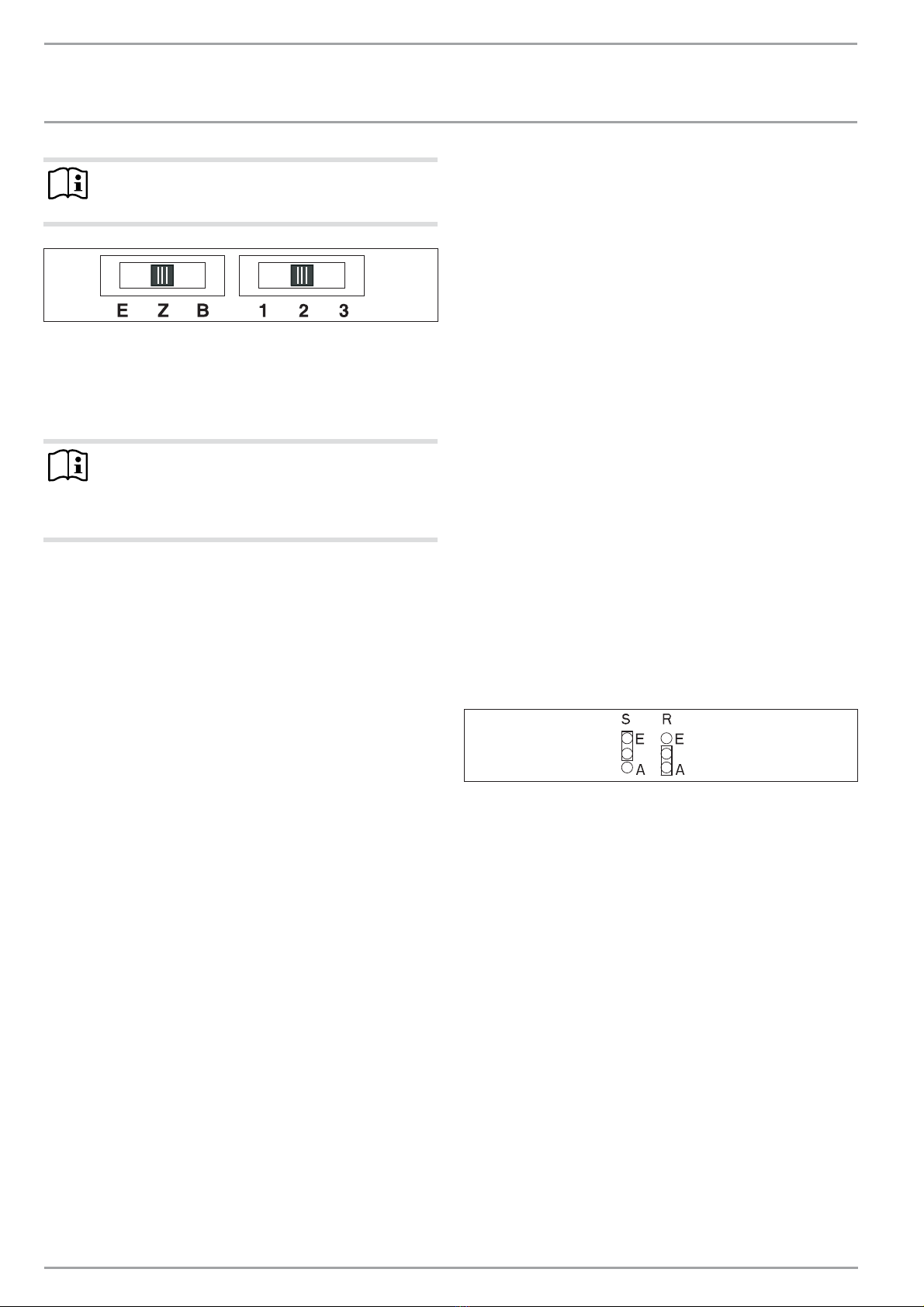

Hinweis
Sie können die Leistung und Betriebsart nur bei Netz-
trennung umschalten.
26_02_07_0204_
E Einkreisbetrieb
Z Zweikreisbetrieb
B Boilerbetrieb
1 Leistung 1
2 Leistung 2
3 Leistung 3
Hinweis
Bei Sonderschaltung ohne externe Schaltschütze zur Ta-
rifumstellung (Zweikreisbetrieb, Zwei-Zähler-Messung,
1/N/PE~230V) beachten Sie das Kapitel „Technische
Daten/ Elektroschaltpläne und Anschlüsse“.
f Wählen Sie Leistung und Betriebsart mit den Schaltern an
der elektronischen Baugruppe Regelung und wählen Sie den
gewünschten Anschluss (siehe Kapitel „Technische Daten /
Elektroschaltpläne und Anschlüsse“).
f Kreuzen Sie auf dem Typenschild die gewählte Anschlussleis-
tung und -spannung mit einem Kugelschreiber an.
f Schließen Sie ggf. eine Fernbedienung für die Schnellheizung
an der Netzanschlussklemme an.
10.4 Abschluss der Montage
f Stecken Sie die 5-polige Steckverbindung des Verbin-
dungskabels auf die elektronische Baugruppe Bedienung,
PositionX2.
f Setzen Sie die Unterkappe auf.
f Drehen Sie die 4 Schrauben ein.
Geschlossene (druckfeste) Betriebsweise:
f Verbinden Sie die Sicherheitsgruppe mit dem Gerät, indem
Sie die Rohre an das Gerät schrauben.
Offene (drucklose) Betriebsweise
f Verschrauben Sie das Gerät mit der Armatur.
11. Inbetriebnahme
11.1 Erstinbetriebnahme
f Öffnen Sie das Warmwasserventil so lange, bis das Gerät ge-
füllt und das Leitungsnetz luftfrei ist.
f Beachten Sie die maximal zulässige Durchflussmenge bei
voll geöffneter Armatur (siehe Kapitel „Technische Daten /
Datentabelle“).
f Geschlossene (druckfeste) Betriebsweise:
Reduzieren Sie ggf. die Durchflussmenge an der Drossel der
Sicherheitsgruppe.
Montieren Sie die Abblaseleitung der Sicherheitsgruppe mit
einer stetigen Abwärtsneigung.
Berücksichtigen Sie die Hinweise in der Installationsanlei-
tung der Sicherheitsgruppe.
f Schalten Sie die Netzspannung ein.
f Prüfen Sie die Arbeitsweise des Gerätes. Prüfen Sie ggf. die
Funktion der Schnellheizung.
f Geschlossene (druckfeste) Betriebsweise:
Überprüfen Sie die Funktionsfähigkeit der Sicherheitsgruppe.
Wenn nach Inbetriebnahme eine Auslauftemperatur von 55°C er-
reicht ist, wird die Temperatur automatisch abgeglichen und die
Verkalkungserkennung eingeschaltet. Dafür ist das Aufheizen für
ca.5 Minuten unterbrochen.
11.1.1 Übergabe des Gerätes
f Erklären Sie dem Benutzer die Funktion des Gerätes und ma-
chen Sie ihn mit dem Gebrauch des Gerätes vertraut.
f Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell
die Verbrühungsgefahr.
f Übergeben Sie diese Anweisung.
11.2 Wiederinbetriebnahme
Siehe Kapitel „Erstinbetriebnahme“.
12. Einstellungen
26_02_07_0320
(Siehe auch Kapitel „Technische Daten / Elektroschaltpläne und
Anschlüsse“.)
12.1 Gewerblichen Modus einschalten
f Um den Gewerblichen Modus einzuschalten, stecken Sie den
entsprechenden Jumper um.
S Jumper ECO (Energiesparmodus)
E ECO Ein (Werkseinstellung)
A ECO Aus (Gewerblicher Modus)
12.2 Rückwärtssteuerung einschalten
f Um die Rückwärtssteuerung einzuschalten, stecken Sie den
Jumper um.
R Jumper Rückwärtssteuerung
E Rückwärtssteuerung Ein
A Rückwärtssteuerung Aus (Werkseinstellung)
13. Außerbetriebnahme
f Trennen Sie das Gerät mit der Sicherung in der Hausinstalla-
tion von der Netzspannung.
f Entleeren Sie das Gerät. Siehe Kapitel „Wartung / Gerät
entleeren“.

DEUTSCH
www.stiebel-eltron.com SHZ LCD | 13
INSTALLATION
Störungsbehebung
14. Störungsbehebung
Hinweis
Bei Temperaturen unter -15°C kann der Sicherheitstem-
peraturbegrenzer auslösen. Diesen Temperaturen kann
das Gerät schon bei der Lagerung oder beim Transport
ausgesetzt sein.

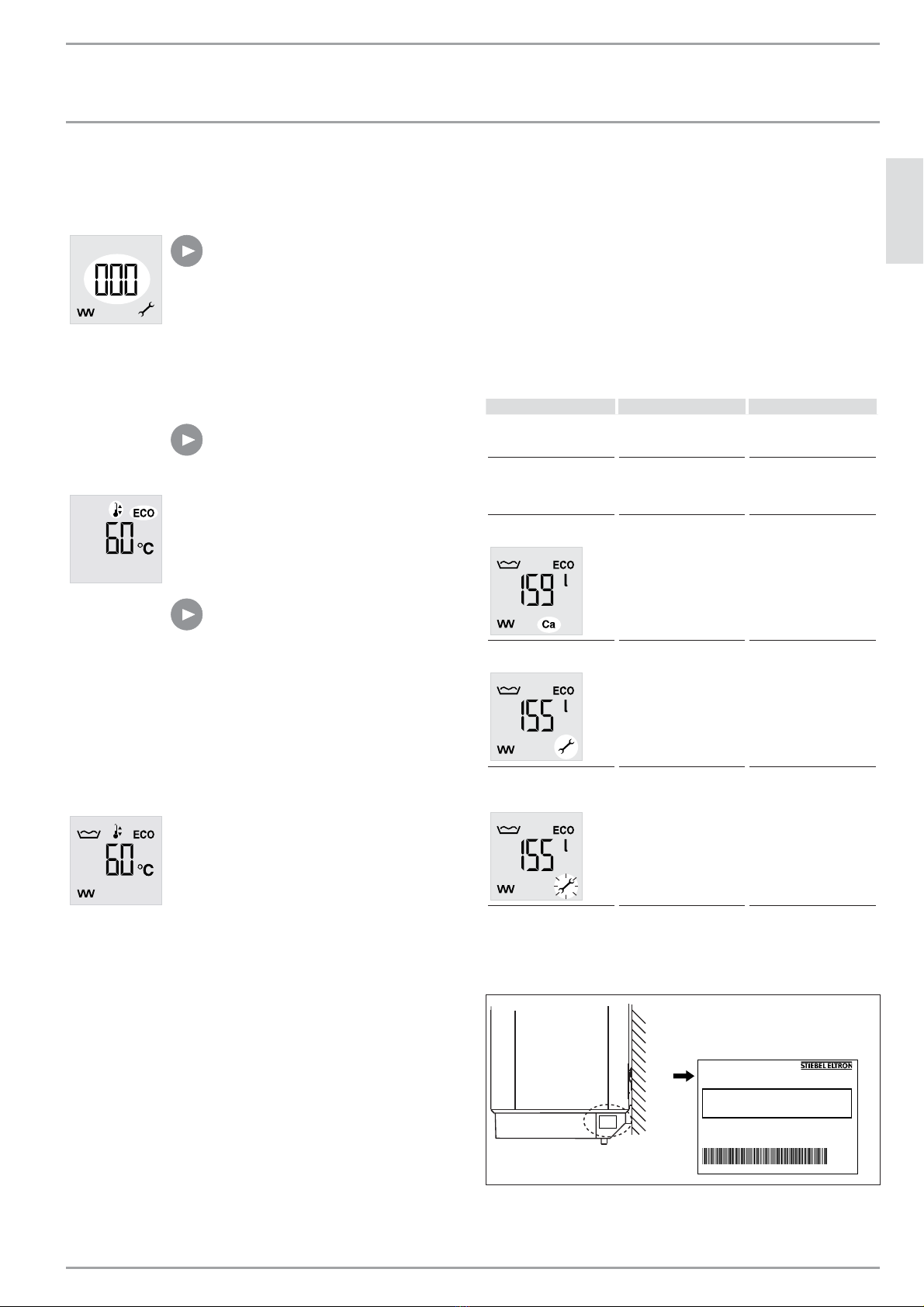

Anzeige Service Code
f Rufen Sie die Anzeige Service Code im Menü auf (siehe Kapi-
tel „Einstellungen / Menüeinstellungen“).
f Die Stecker sind im Kapitel „Technische Daten / Elektroschalt-
pläne und Anschlüsse“ beschrieben.
Störung Code Ursache Behebung
Keine Anzeige Es liegt keine Spannung an. Stellen Sie die Stromversorgung her.
Es besteht keine Verbindung zur elektronischen
Baugruppe Bedienung.
Prüfen Sie, ob der Stecker X2 richtig eingesteckt
ist.
Die elektronische Baugruppe Bedienung ist
defekt.
Prüfen Sie die elektronische Baugruppe Bedie-
nung und tauschen Sie sie ggf. aus.
Symbol Verkalkung
„Ca“ erscheint.
Der Heizflansch ist verkalkt. Entkalken Sie den Heizflansch. Das Symbol wird
automatisch zurückgesetzt.
Symbol Service/Fehler
erscheint.
2
Daueranzeige Solltemperatur Der Temperaturfühler ist gestört. Prüfen Sie, ob der Stecker X10 richtig einge-
steckt ist.
4Kontrollieren Sie den Temperaturfühler.
16
Die Fremdstromanode ist gestört. Prüfen Sie, ob der Stecker X7 richtig eingesteckt
ist. Kontrollieren Sie die Fremdstromanode und
die Verdrahtung.
128
Die zuletzt eingestellten Soll-
werte sind aktiv, ggf. Dauer-
anzeige 128.
Die Kommunikation zwischen den elektroni-
schen Baugruppen Regelung und Bedienung
ist gestört.
Prüfen Sie, ob die Stecker X2 in beiden Bau-
gruppen richtig eingesteckt sind.
Kontrollieren Sie die Baugruppen und das Ver-
bindungskabel.
Symbol Service/Fehler
blinkt und das Wasser
wird nicht warm.
6
Daueranzeige Solltemperatur Der Temperaturfühler ist defekt. Prüfen Sie, ob der Stecker X10 richtig einge-
steckt ist.
Kontrollieren Sie den Temperaturfühler.
8Das Symbol Aufheizen er-
scheint nicht.
Der Sicherheitstemperaturbegrenzer hat ange-
sprochen, weil der Regler defekt ist.
Beheben Sie die Fehlerursache. Tauschen Sie
den Sicherheitstemperaturbegrenzer aus.
Der Sicherheitstemperaturbegrenzer hat an-
gesprochen, weil die Temperatur -15°C unter-
schritten hat.
Drücken Sie die Rückstelltaste
(siehe Abbildung).
Die Schnellheizung schaltet nicht ein. Prüfen Sie die Taste.
Der Heizflansch ist defekt. Tauschen Sie den Heizflansch aus.
32 Trockengeh-Schutz Es ist kein Wasser im Behälter. Füllen Sie den Behälter.
Es fließt kein Anodenstrom. Prüfen Sie, ob der Stecker X7 richtig eingesteckt
ist. Kontrollieren Sie die Fremdstromanode und
die Verdrahtung.
64 Das Relais ist defekt. Tauschen Sie die elektronische Baugruppe Re-
gelung aus.
26_02_07_0202_
2
1
1 Rückstelltaste Sicherheitstemperaturbegrenzer
2 Sicherheitstemperaturbegrenzer

14 | SHZ LCD www.stiebel-eltron.com
INSTALLATION
Wartung

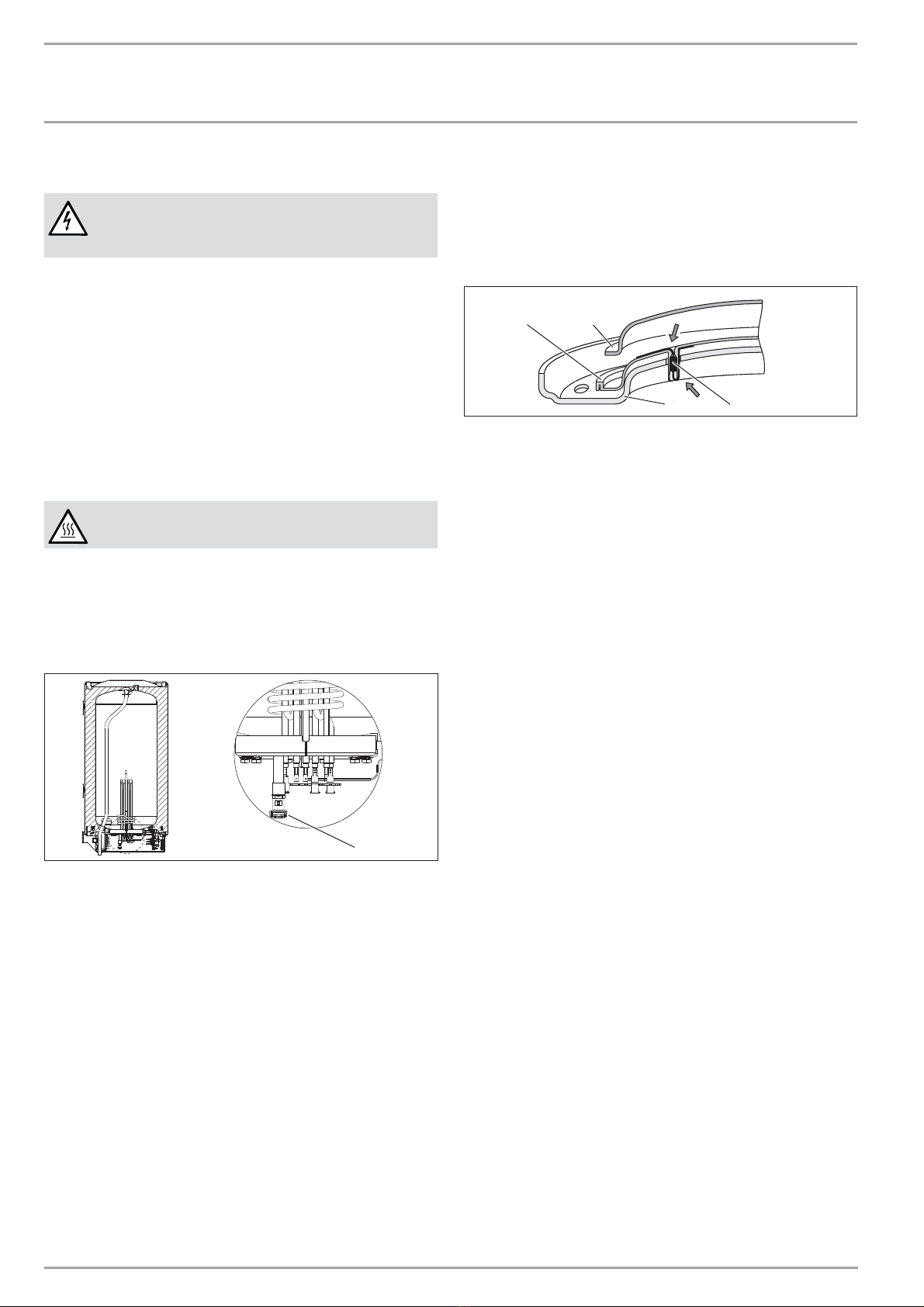

15. Wartung
WARNUNG Stromschlag
Trennen Sie bei allen Arbeiten das Gerät allpolig vom
Netz.
Bei einigen Wartungsarbeiten müssen Sie die Unterkappe ab-
nehmen.
Wenn Sie zusätzlich das Gerät entleeren müssen, beachten Sie das
Kapitel „Gerät entleeren“.
Halten Sie die Eintauchtiefe des Sicherheitstemperaturbegrenzers
ein (siehe Kapitel „Maße und Anschlüsse“).
15.1 Sicherheitsgruppe
f Überprüfen Sie die Sicherheitsgruppe regelmäßig.
15.2 Gerät entleeren
WARNUNG Verbrennung
Beim Entleeren kann heißes Wasser austreten.
Falls der Speicher für Wartungsarbeiten oder bei Frostgefahr zum
Schutz der gesamten Installation entleert werden muss, ist fol-
gendermaßen vorzugehen:
f Schließen Sie das Absperrventil in der Kaltwasserzuleitung.
f Öffnen Sie die Warmwasserventile aller Entnahmestellen.
1
1
1
1
1
1
1
26_02_07_0229_
1 Kappe Entleerungsventil
f Schrauben Sie die Kappe vom Entleerungsventil ab.
15.3 Entkalken
f Entkalken Sie den Flansch nur nach Demontage und behan-
deln Sie die Behälteroberfläche und die Fremdstromanode
nicht mit Entkalkungsmitteln.
15.4 Korrosionsschutzwiderstand
f Stellen Sie sicher, dass bei Servicearbeiten der Korrosions-
schutzwiderstand an der Isolierplatte nicht beschädigt oder
entfernt wird.
f Bauen Sie den Korrosionsschutzwiderstand nach dem Aus-
tausch wieder ordnungsgemäß ein.
1
4
2
3
2
4
26_02_01_0228
1 Korrosionsschutzwiderstand
2 Druckplatte
3 Isolierplatte
4 Kupferheizflansch

DEUTSCH
www.stiebel-eltron.com SHZ LCD | 15
INSTALLATION
Technische Daten
16. Technische Daten
16.1 Maße und Anschlüsse
a10
20
a20
a30
10
350
100
100
80 50
c06 c01
i14
i15
b02 b03
D0000021508
SHZ 30 LCD SHZ 50 LCD SHZ 80 LCD SHZ 100 LCD SHZ 120 LCD SHZ 150 LCD
a10 Gerät Höhe mm 770 740 1050 1050 1210 1445
a20 Breite mm 410 510 510 510 510 510
a30 Tiefe mm 420 510 510 510 510 510
b02 Durchführung elektr. Leitungen 1
b03 Durchführung elektr. Leitungen 2
c01 Kaltwasser Zulauf Außengewinde G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A
c06 Warmwasser Auslauf Außengewinde G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A
i14 Wandaufhängung 1 Höhe mm 700 600 900 900 900 1100
max. Ø Befesti-
gungsschraube
mm 12 12 12 12 12 12
i15 Wandaufhängung 2 Höhe mm 300 300
max. Ø Befesti-
gungsschraube
mm 12 12
16.1.1 Sicherheitstemperaturbegrenzer Eintauchtiefe
280
26_02_07_0203_

16 | SHZ LCD www.stiebel-eltron.com
INSTALLATION
Technische Daten

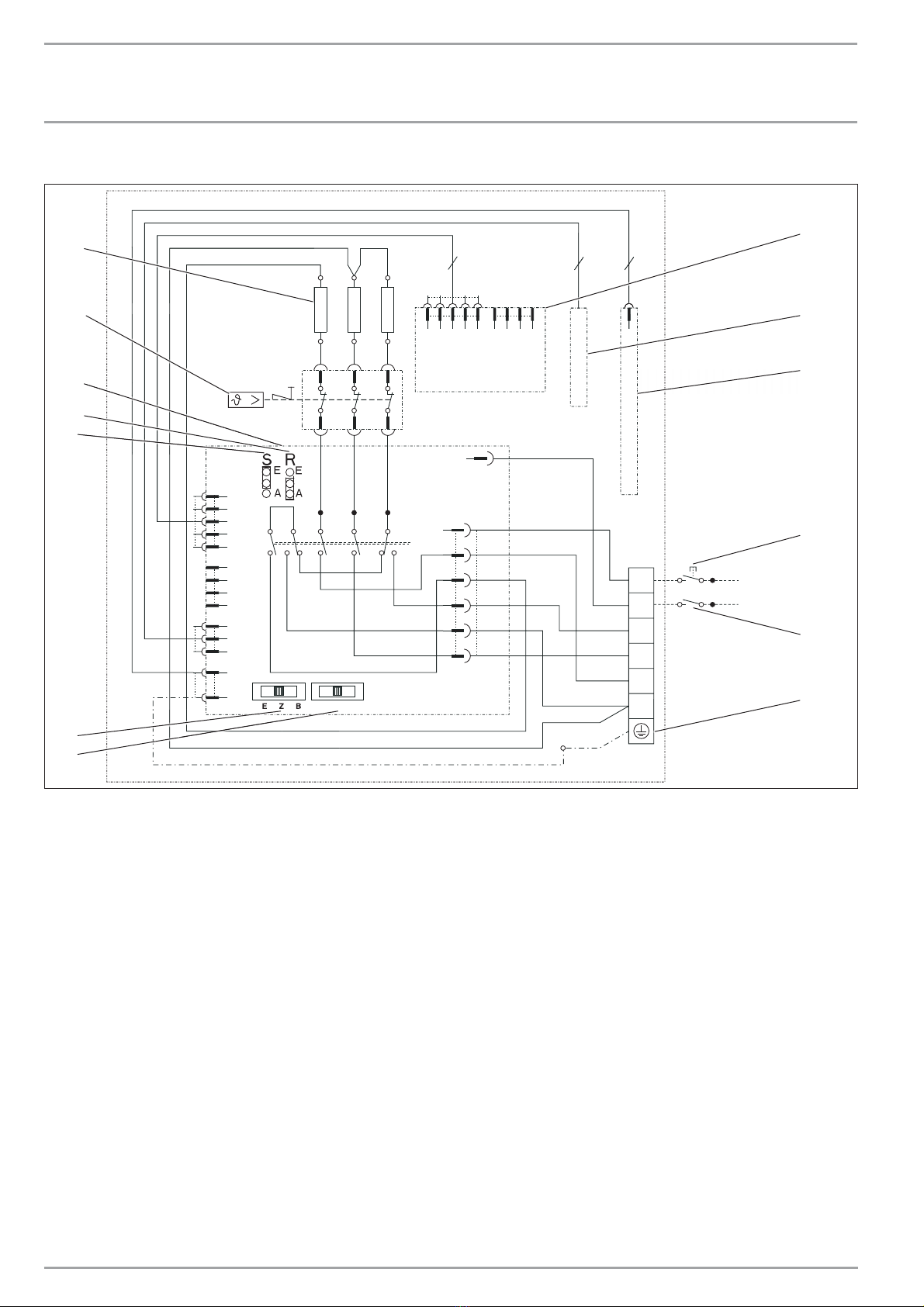

16.2 Elektroschaltpläne und Anschlüsse
22
0
8
2
222 2
2
2
22
2
26_02_07_0255
1
2
3
4
5
6
13
11
12
7
9
8
10
1 elektronische Baugruppe Bedienung
2 Temperaturfühler
3 Fremdstromanode
4 Fernbedienung für Schnellheizung (beliebige Phase an-
schließbar, ohne Leistungsübertragung)
5 EVU-Kontakt (beliebige Phase anschließbar, ohne
Leistungsübertragung)
6 Netzanschlussklemme
7 Schalter für Leistung
8 Schalter für Betriebsart
9 Jumper ECO (Energiesparmodus)
10 Jumper Rückwärtssteuerung
11 elektronische Baugruppe Regelung
12 Sicherheitstemperaturbegrenzer
13 Heizkörper je 2 kW ~ 230 V

DEUTSCH
www.stiebel-eltron.com SHZ LCD | 17
INSTALLATION
Technische Daten

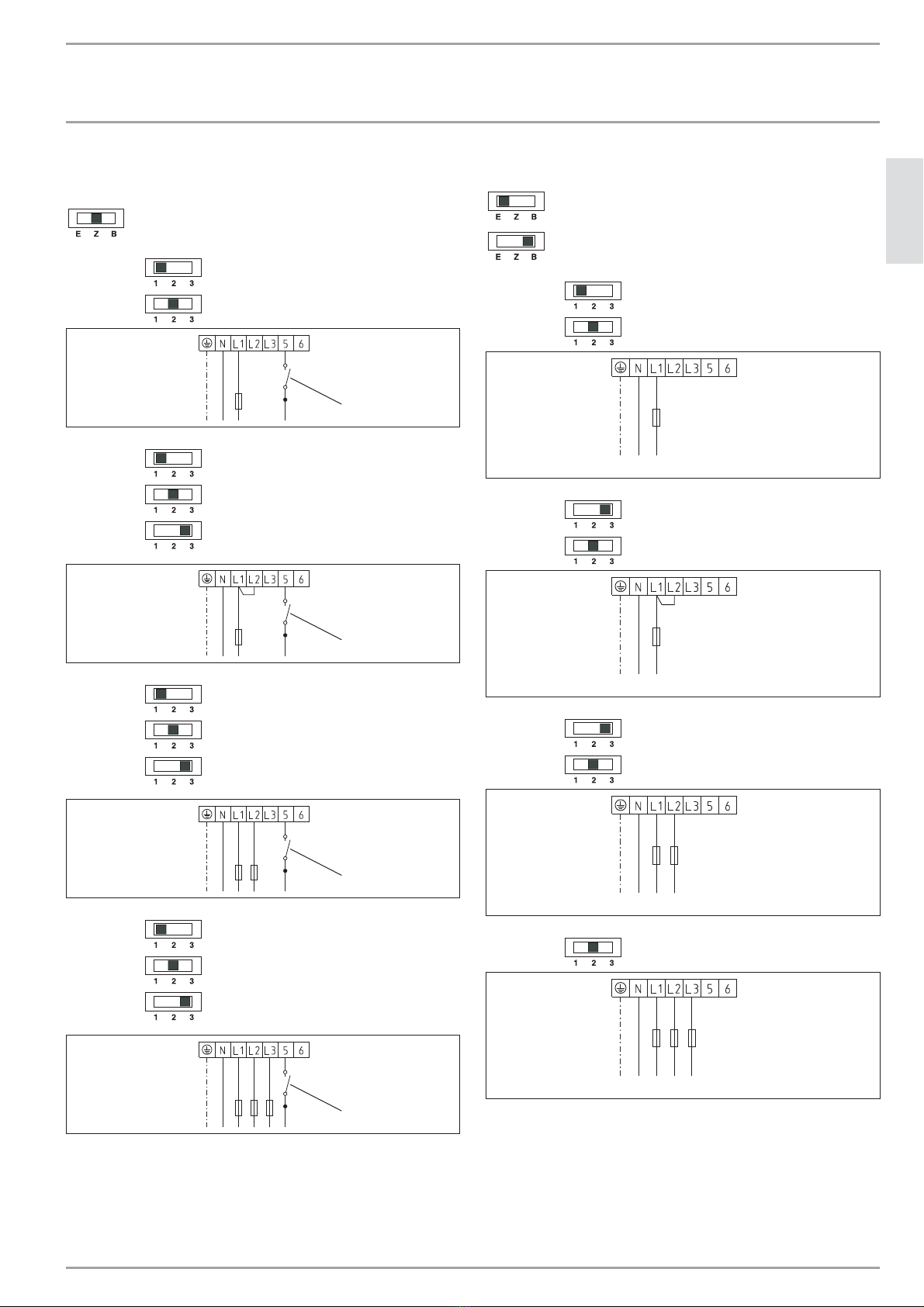

16.2.1 Zweikreisbetrieb
Ein-Zähler-Messung mit EVU-Kontakt
1/2 kW 1/N/PE ~ 230 V
2/2 kW 1/N/PE ~ 230 V
1
1
1
1
1
1
1
26_02_07_0248_
1/4 kW 1/N/PE ~ 230 V
2/4 kW 1/N/PE ~ 230 V
3/4 kW 1/N/PE ~ 230 V
1
1
1
1
1
1
26_02_07_0249_
1/4 kW 2/N/PE ~ 400 V
2/4 kW 2/N/PE ~ 400 V
3/4 kW 2/N/PE ~ 400 V
1
1
1
1
1
1
1
26_02_07_0250_
1/6 kW 3/N/PE ~ 400 V
2/6 kW 3/N/PE ~ 400 V
3/6 kW 3/N/PE ~ 400 V
1
1
1
1
1
1
1
26_02_07_0251_
1 EVU-Kontakt
16.2.2 Einkreis- und Boilerbetrieb
1 kW 1/N/PE ~ 230 V
2 kW 1/N/PE ~ 230 V
26_02_07_0244_
3 kW 1/N/PE ~ 230 V
4 kW 1/N/PE ~ 230 V
26_02_07_0245_
3 kW 2/N/PE ~ 400 V
4 kW 2/N/PE ~ 400 V
26_02_07_0246_
6 kW 3/N/PE ~ 400 V
26_02_07_0247_

18 | SHZ LCD www.stiebel-eltron.com
INSTALLATION
Technische Daten
16.2.3 Zweikreisbetrieb
Zwei-Zähler-Messung mit EVU-Kontakt, einphasig
1/N/PE ~ 230 V
2
2
2
26_02_07_0252_
1
23
1 EVU-Kontakt
2 Niedertarif
3 Hochtarif
Sonderschaltung ohne externe Schaltschütze zur
Tarifumstellung
Hinweis
Wenn externe Schaltschütze zur Tarifumstellung fehlen,
erfolgt auch während der Niedertarifzeit die Leistungs-
abrechnung über den Hochtarif-Zähler.
1/N/PE ~ 230 V
L3L2L1N56
L1
L2
L3
N
26_02_07_0256_
23
2 Niedertarif
3 Hochtarif
f Sollte ein nachträgliches Erweitern der Elektroinstallation mit
entsprechenden Schaltschützen nicht möglich sein, ist eine
zusätzliche Niedertarif-Hochtarif-Trennung am Elektro-Gerä-
teanschluss zwingend erforderlich („Umbausatz Relais“ siehe
Kapitel „Gerätebeschreibung / Zubehör“).

DEUTSCH
www.stiebel-eltron.com SHZ LCD | 19
INSTALLATION
Technische Daten
Umbaumaßnahme Anschlussvariante 1:
Hinweis
Am Schalter für Leistung ist die Einstellung 3 nicht zu-
lässig.
1/2 kW 1/N/PE ~ 230 V
2/2 kW 1/N/PE ~ 230 V
2
2
8
26_02_07_0257_
2
4
3
2 Niedertarif
3 Hochtarif
4 Zubehör „Umbausatz Relais“ (siehe Kapitel „Gerätebeschrei-
bung / Zubehör“)
Umbaumaßnahme Anschlussvariante 2:
Hinweis
Am Schalter für Leistung ist die Einstellung 3 nicht zu-
lässig.
1/4 kW 1/N/PE ~ 230 V
2/4 kW 1/N/PE ~ 230 V
L3L2L1N56
31
2
L1
L2
L3
N
26_02_07_0258_
2
4
3
2 Niedertarif
3 Hochtarif
4 Zubehör „Umbausatz Relais“ (siehe Kapitel „Gerätebeschrei-
bung / Zubehör“)
f Setzen Sie die Brücke 8-L2 ein. Die Schnellheizung während
der Niedertarif-Freigabe wird gemischt über Hochtarif und
Niedertarif abgerechnet.

20 | SHZ LCD www.stiebel-eltron.com
INSTALLATION
Technische Daten

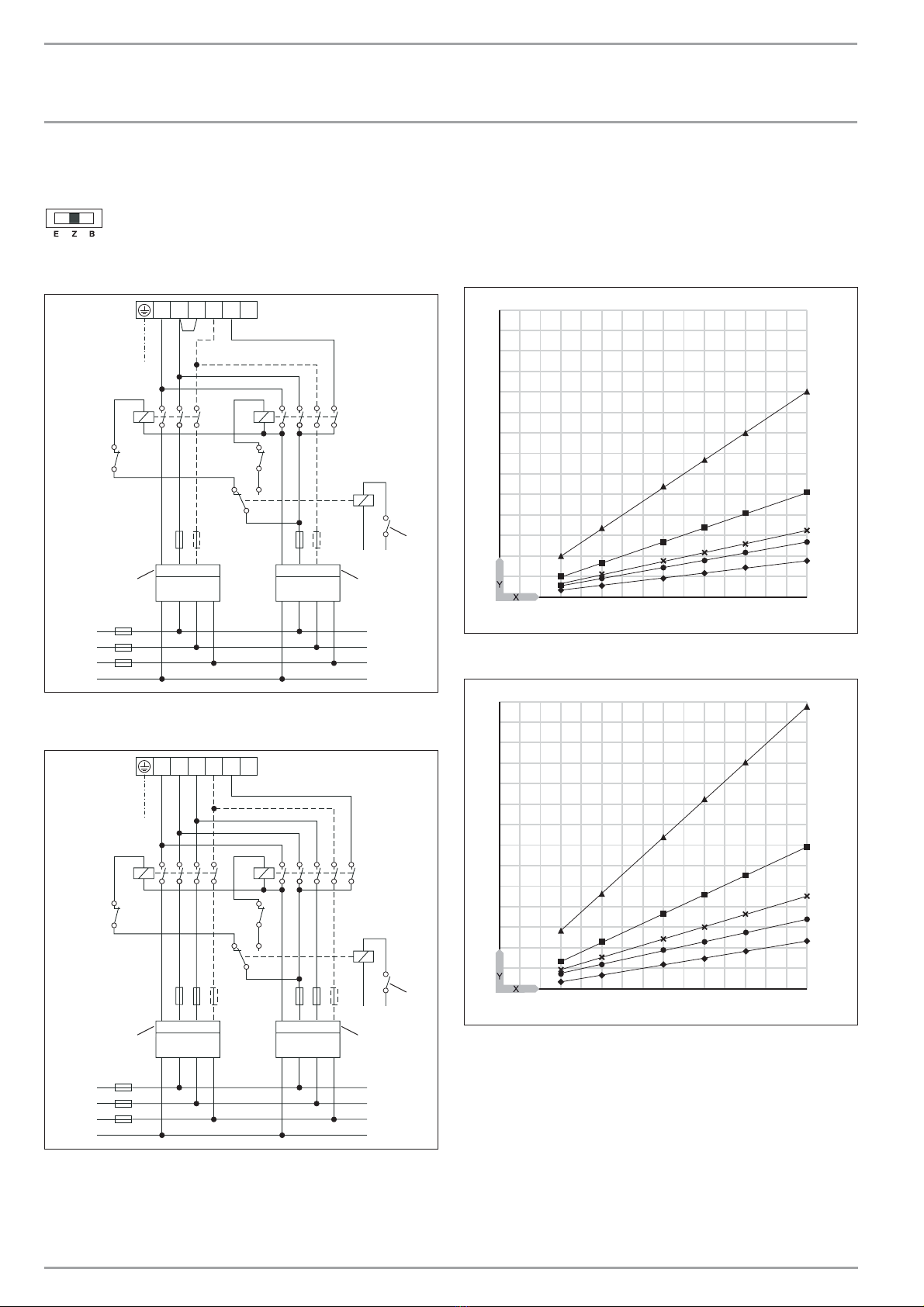

16.2.4 Zweikreisbetrieb
Zwei-Zähler-Messung mit EVU-Kontakt, mehrphasig
1/N/PE ~ 230 V
2/N/PE ~ 400 V
2
2
2
26_02_07_0253
1
23
2/N/PE ~ 400 V
3/N/PE ~ 400 V
L3L2L1N56
12
21
L1
L2
L3
N
26_02_07_0254
1
23
1 EVU-Kontakt
2 Niedertarif
3 Hochtarif
16.3 Aufheizdiagramme
Die Aufheizdauer ist abhängig vom Speicherinhalt, von der Kalt-
wassertemperatur und der Heizleistung.
Diagramme mit 15°C Kaltwassertemperatur:
Solltemperatureinstellung 65°C
1153
2
62
5
1
12
1
512
1
3
84_02_02_0023_
Solltemperatureinstellung 85°C
1153
2
62
5
1
12
1
512
1
3
84_02_02_0024_
X Nenninhalt in l
Y Dauer in h
1 1kW
2 2kW
3 3kW
4 4kW
5 6kW
16.4 Störfallbedingungen
Im Störfall können Temperaturen bis 95°C bei 0,6MPa auftreten.
