STIEBEL ELTRON DHM 3 Instruction Manual

Hydraulisch gesteuerter Mini-Durchlauferhitzer | Hydraulically controlled mini
instantaneous water heaters | Mini chauffe-eau instantané à gestion hydraulique |
Hydraulisch gestuurde mini-doorstromer| Hydraulicznie sterowany mini przepływowy
ogrzewacz | Hydraulicky riadený mini prietokový ohrievač | Mini-încălzitor instant
controlat hidraulic | Малогабаритный проточный нагреватель с гидравлическим управлением
» DHM 3
» DHM 4
» DHM 6
» DHM 7
BEDIENUNG UND INSTALLATION
OPERATION AND INSTALLATION
UTILISATION ET INSTALLATION
BEDIENING EN INSTALLATIE
OBSŁUGA I INSTALACJA
OBSLUHA A INŠTALÁCIA
COMANDĂ ȘI INSTALARE
ЭКСПЛУАТАЦИЯ И УСТАНОВКА

2| DHM www.stiebel-eltron.com
INHALT
BESONDERE HINWEISE
BEDIENUNG
1. Allgemeine Hinweise ����������������������������������������4
2. Sicherheit �����������������������������������������������������6
3. Gerätebeschreibung �����������������������������������������7
4. Einstellungen �������������������������������������������������7
5. Reinigung, Pflege und Wartung ����������������������������8
6. Problembehebung �������������������������������������������8
7. Produktregistrierung ����������������������������������������9
INSTALLATION
8. Sicherheit �����������������������������������������������������9
9. Gerätebeschreibung ��������������������������������������� 10
10. Vorbereitungen��������������������������������������������� 11
11. Montage����������������������������������������������������� 11
12. Inbetriebnahme �������������������������������������������� 15
13. Außerbetriebnahme ��������������������������������������� 15
14. Störungsbehebung����������������������������������������� 16
15. Wartung����������������������������������������������������� 16
16. Technische Daten������������������������������������������� 18
KUNDENDIENST UND GARANTIE
UMWELT UND RECYCLING
PRODUKT REGISTRIEREN
›Schnelle Hilfe im Servicefall
›Einfach den QR-Code scannen oder
www.stiebel-eltron.com/registration

DEUTSCH
www.stiebel-eltron.com DHM | 3
BESONDERE HINWEISE
BESONDERE HINWEISE
- Das Gerät kann von Kindern ab 3 Jahren sowie
von Personen mit verringerten physischen,
sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt
werden, wenn sie beaufsichtigt werden oder
bezüglich des sicheren Gebrauchs des Geräts
unterwiesen wurden und die daraus resultie-
renden Gefahren verstanden haben. Kinder
dürfen nicht mit dem Gerät spielen. Reini-
gung und Benutzer-Wartung dürfen nicht von
Kindern ohne Beaufsichtigung durchgeführt
werden.
- Die Armatur kann eine Temperatur von über
50°C annehmen. Bei Auslauftemperaturen
größer 43°C besteht Verbrühungsgefahr.
- Das Gerät ist für die Versorgung einer Dusche
(Duschbetrieb) nicht geeignet.
- Das Gerät muss über eine Trennstrecke von
mindestens 3 mm allpolig vom Netzanschluss
getrennt werden können.
- Die angegebene Spannung muss mit der
Netzspannung übereinstimmen.
- Das Gerät muss dauerhaft an eine feste Ver-
drahtung angeschlossen werden, Ausnahme
DHM3.
- Das Netzanschlusskabel darf bei Beschädi-
gung oder Austausch nur durch einen vom
Hersteller berechtigten Fachhandwerker mit
dem originalen Ersatzteil ersetzt werden.
- Befestigen Sie das Gerät wie in Kapitel „Ins-
tallation/ Montage“ beschrieben.
- Beachten Sie den maximalen zulässigen
Druck (siehe Kapitel „Technische Daten/
Datentabelle“).

BEDIENUNG
Allgemeine Hinweise
4| DHM www.stiebel-eltron.com
- Der spezifische Wasserwiderstand des Was-
serversorgungsnetzes darf nicht unterschrit-
ten werden (siehe Kapitel „Installation/ Tech-
nische Daten/ Datentabelle“).
- Entleeren Sie das Gerät wie in Kapitel „In-
stallation/ Wartung/ Gerät entleeren“
beschrieben.
BEDIENUNG
1. Allgemeine Hinweise
Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und
den Fachhandwerker.
Das Kapitel „Installation“ richtet sich an den Fachhandwerker.
Hinweis Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig
durch und bewahren Sie sie auf.
Geben Sie die Anleitung ggf. an einen nachfolgenden
Benutzer weiter.
1.1 Sicherheitshinweise
1.1.1 Aufbau von Sicherheitshinweisen
SIGNALWORT Art der Gefahr Hier stehen mögliche Folgen bei Nichtbeachtung des
Sicherheitshinweises.
 Hier stehen Maßnahmen zur Abwehr der Gefahr.

DEUTSCH
www.stiebel-eltron.com DHM | 5
BEDIENUNG
Allgemeine Hinweise
1.1.2 Symbole, Art der Gefahr
Symbol Art der Gefahr
Verletzung
Stromschlag
Verbrennung (Verbrennung, Verbrühung)
1.1.3 Signalworte
SIGNALWORT Bedeutung
GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen
oder Tod zur Folge haben.
WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen
oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder
leichten Verletzungen führen kann.
1.2 Andere Markierungen in dieser Dokumentation
Hinweis Hinweise werden durch horizontale Linien ober- und un-
terhalb des Textes begrenzt. Allgemeine Hinweise wer-
den mit dem nebenstehenden Symbol gekennzeichnet.
 Lesen Sie die Hinweistexte sorgfältig durch.
Symbol
Sachschaden (Geräte-, Folgen-, Umweltschaden)
Geräteentsorgung
 Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen.
Die erforderlichen Handlungen werden Schritt für Schritt
beschrieben.
1.3 Maßeinheiten
Hinweis Wenn nicht anders angegeben, ist die verwendete Maß-
einheit Millimeter.
!
!

BEDIENUNG
Sicherheit
6| DHM www.stiebel-eltron.com
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen.
Es kann von nicht eingewiesenen Personen sicher bedient wer-
den. In nicht häuslicher Umgebung, z.B. im Kleingewerbe, kann
das Gerät ebenfalls verwendet werden, sofern die Benutzung in
gleicher Weise erfolgt.
Das Gerät dient zur Erwärmung von Trinkwasser. Das Gerät ist für
ein Handwaschbecken bestimmt.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht
bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch ge-
hört auch das Beachten dieser Anleitung sowie der Anleitungen
für eingesetztes Zubehör.
2.2 Allgemeine Sicherheitshinweise
GEFAHR Verbrennung Die Armatur kann während des Betriebs eine Temperatur
von über 50°C annehmen.
Bei Auslauftemperaturen größer 43°C besteht Ver-
brühungsgefahr.
!WARNUNG Verletzung
Das Gerät kann von Kindern ab 3 Jahren sowie von Per-
sonen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und
Wissen benutzt werden, wenn sie beaufsichtigt werden
oder bezüglich des sicheren Gebrauchs des Gerätes un-
terwiesen wurden und die daraus resultierenden Gefah-
ren verstanden haben. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht
von Kindern ohne Beaufsichtigung durchgeführt werden.
GEFAHR Stromschlag Eine beschädigte elektrische Anschlussleitung muss
durch einen Fachhandwerker ausgetauscht werden.
Eine mögliche Gefährdung wird dadurch ausgeschlossen.
!Sachschaden
Schützen Sie das Gerät und die Armatur vor Frost.
!Sachschaden
Verwenden Sie nur den mitgelieferten Spezial-Strahlreg-
ler. Beugen Sie Verkalkungen an den Armaturenausläu-
fen vor (siehe Kapitel „Reinigung, Pflege und Wartung“).
2.3 Prüfzeichen
Siehe Typenschild am Gerät.

DEUTSCH
www.stiebel-eltron.com DHM | 7
BEDIENUNG
Gerätebeschreibung
Landesspezifische Zulassungen und Zeugnisse: Deutschland
Für die Geräte ist aufgrund der Landesbauordnungen ein allge-
meines bauaufsichtliches Prüfzeugnis zum Nachweis der Ver-
wendbarkeit hinsichtlich des Geräuschverhaltens erteilt.
DIN 4109
P-IX 6744/I
3. Gerätebeschreibung
Der hydraulisch gesteuerte Mini-Durchlauferhitzer erwärmt das
Wasser direkt an der Entnahmestelle. Beim Öffnen der Armatur
schaltet die Heizleistung automatisch ein. Durch kurze Leitungs-
wege entstehen geringe Energie- und Wasserverluste.
Die Warmwasserleistung hängt von der Kaltwassertemperatur,
der Heizleistung und der Durchflussmenge ab.
Das Blankdraht-Heizsystem ist für kalkarme und kalkhaltige Wäs-
ser geeignet. Das Heizsystem ist gegen Verkalkung weitgehend
unempfindlich. Das Heizsystem sorgt für eine schnelle und ef-
fiziente Bereitstellung von Warmwasser am Handwaschbecken.
Mit dem Einbau des beigefügten Spezial-Strahlreglers erhalten
Sie einen optimalen Wasserstrahl.
4. Einstellungen
Sobald Sie das Warmwasserventil an der Armatur öffnen oder
den Sensor einer Sensor-Armatur betätigen, schaltet automatisch
das Heizsystem des Gerätes ein. Das Wasser wird erwärmt. Die
Temperatur des Wassers können Sie mit der Armatur verändern:
Einschaltmenge siehe Kapitel „Technische Daten / Datentabelle/
Ein“.
Temperatur erhöhen
 Drosseln Sie die Durchflussmenge an der Armatur.
Temperatur verringern
 Öffnen Sie die Armatur weiter. Mischen Sie mehr Kaltwasser
bei.
Nach Unterbrechung der Wasserversorgung
Siehe Kapitel „Inbetriebnahme/ Wiederinbetriebnahme“.

BEDIENUNG

8| DHM www.stiebel-eltron.com
5. Reinigung, Pflege und Wartung
 Verwenden Sie keine scheuernden oder anlösenden Reini-
gungsmittel. Zur Pflege und Reinigung des Gerätes genügt
ein feuchtes Tuch.
 Kontrollieren Sie regelmäßig die Armaturen. Kalk an den
Armaturausläufen können Sie mit handelsüblichen Entkal-
kungsmitteln entfernen.
 Lassen Sie die elektrische Sicherheit am Gerät regelmäßig
von einem Fachhandwerker prüfen.
 Entkalken oder erneuern Sie regelmäßig den Spezial-Strahl-
regler in der Armatur (siehe Kapitel „Gerätebeschreibung /
Zubehör“).
6. Problembehebung
Problem Ursache Behebung
Das Gerät schaltet trotz
voll geöffnetem Warm-
wasserventil nicht ein.
Am Gerät liegt keine
Spannung an. Prüfen Sie die Sicherung in der Hausinstallation.
Der Strahlregler in der
Armatur ist verkalkt oder
verschmutzt.
Reinigen und / oder ent-
kalken Sie den Strahlreg-
ler oder erneuern Sie den
Spezial-Strahlregler.
Die Wasserversorgung ist
unterbrochen.
Entlüften Sie das Gerät
und die Kaltwasser-Zu-
laufleitung (siehe Kapitel
„Einstellungen“).
Können Sie die Ursache nicht beheben, rufen Sie den Fachhand-
werker. Zur besseren und schnelleren Hilfe teilen Sie ihm die
Nummer vom Typenschild mit (000000-0000-000000).
DHM . . Nr.: 000000-0000-000000

DEUTSCH
www.stiebel-eltron.com DHM | 9
INSTALLATION
Produktregistrierung
7. Produktregistrierung
Registrieren Sie Ihr Produkt
und profitieren Sie.
SCHNELLE HILFE
›
Ihre vollständigen Daten ermöglichen uns eine schnelle
Hilfe im Garantiefall. Unser Kundendienst kümmert sich um
Ihre Anlage und sorgt für eine reibungslose Abwicklung.
www.stiebel-eltron.com/registration
INSTALLATION
8. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Reparatur
des Gerätes darf nur von einem Fachhandwerker durchgeführt
werden.
8.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-
heit nur, wenn das für das Gerät bestimmte Original-Zubehör und
die originalen Ersatzteile verwendet werden.
!Sachschaden
Beachten Sie die max. zulässige Zulauftemperatur. Bei
höheren Temperaturen kann das Gerät beschädigt wer-
den. Mit einer Zentral-Thermostatarmatur (siehe Kapitel
„Gerätebeschreibung / Zubehör“) können Sie die Zu-
lauftemperatur begrenzen.

INSTALLATION
Gerätebeschreibung
10 | DHM www.stiebel-eltron.com
8.2 Vorschriften, Normen und Bestimmungen
Hinweis Beachten Sie alle nationalen und regionalen Vorschriften
und Bestimmungen.
Der spezifische elektrische Widerstand des Wassers darf nicht
kleiner sein als auf dem Typenschild angegeben. Bei einem Was-
ser-Verbundnetz müssen Sie den niedrigsten elektrischen Wider-
stand des Wassers berücksichtigen (siehe Kapitel „Technischen
Daten / Datentabelle“). Den spezifischen elektrischen Widerstand
oder die elektrische Leitfähigkeit des Wassers erfahren Sie bei
Ihrem Wasserversorgungs-Unternehmen.
8.3 Maßeinheiten
Hinweis Wenn nicht anders angegeben, ist die verwendete Maß-
einheit Millimeter.
9. Gerätebeschreibung
9.1 Lieferumfang
Mit dem Gerät werden geliefert:
- Sieb im Kaltwasserzulauf
- Spezial-Strahlregler
- Anschlussschlauch 3/8, 500mm lang, mit Dichtungen*
- T-Stück 3/8*
* für den Anschluss als druckfestes Gerät
9.2 Zubehör
Spezial-Strahlregler
- für DHM 3 und DHM 4
- für DHM 6 und DHM 7
Hinweis Mit dem Einbau des Spezial-Strahlreglers in der Armatur
erhalten Sie einen optimalen Wasserstrahl.
Druckfeste Armatur
- WSH10 | WSH20 Sensor-Armatur für den Waschtisch

DEUTSCH
www.stiebel-eltron.com DHM | 11
INSTALLATION
Vorbereitungen
Drucklose Armaturen
- WSN10 | WSN20 Sensor-Armatur für den Waschtisch
- MAZ Zweigriff-Waschtischarmatur
- MAE Eingriff-Waschtischarmatur
ZTA 3/4 - Zentral-Thermostatarmatur
Thermostatarmatur für zentrale Vormischung, zum Beispiel zum
Betrieb eines Durchlauferhitzers mit einer Solaranlage.
10. Vorbereitungen
 Spülen Sie die Wasserleitung gut durch.
Wasserinstallation
Ein Sicherheitsventil ist nicht notwendig.
Armaturen
 Verwenden Sie geeignete Armaturen (siehe Kapitel „Geräte-
beschreibung/ Zubehör“).
11. Montage
11.1 Montageort
Montieren Sie das Gerät in einem frostfreien Raum in der Nähe
der Entnahmearmatur.
Achten Sie auf die Zugänglichkeit der seitlichen Kappenbefesti-
gungsschrauben.
Das Gerät ist nur für die Untertischmontage (Wasseranschlüsse
oben) geeignet.
GEFAHR Stromschlag Die Schutzart IP25 ist nur bei montierter Geräterück-
wand gegeben.
 Montieren Sie immer die Geräterückwand.

INSTALLATION
Montage
12 | DHM www.stiebel-eltron.com
11.2 Montage-Alternativen
Untertischmontage, druckfest, mit druckfester Armatur
26_02_05_0093
Untertischmontage, drucklos, mit druckloser Armatur
26_02_05_0080
11.2.1 Montage des Gerätes
 Montieren Sie das Gerät an die Wand.
Hinweis Die Wand muss ausreichend tragfähig sein.

DEUTSCH
www.stiebel-eltron.com DHM | 13
INSTALLATION
Montage




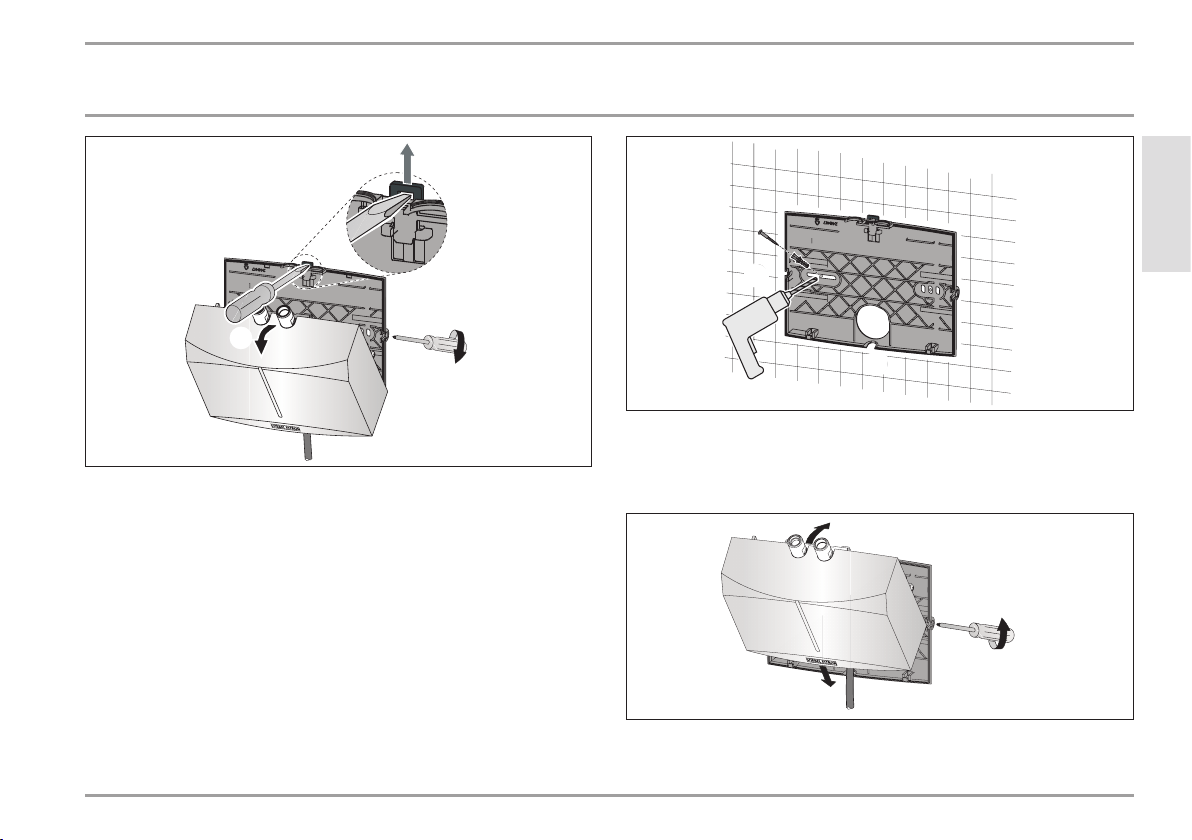

26_02_05_0083
 Lösen Sie die Kappenbefestigungsschrauben mit zwei
Umdrehungen.
 Entriegeln Sie den Schnappverschluss mit einem
Schraubendreher.
 Nehmen Sie die Gerätekappe mit dem Heizsystem nach vorn
ab.
 Brechen Sie die Durchführungsöffnung für die elektrische
Anschlussleitung in der Gerätekappe mit einer Zange heraus.
Korrigieren Sie die Kontur ggf. mit einer Feile.


26_02_05_0084
 Benutzen Sie die Geräterückwand als Bohrschablone.
 Befestigen Sie die Geräterückwand mit geeigneten Dübeln
und Schrauben an der Wand.



26_02_05_0085
 Legen Sie die elektrische Anschlussleitung in die Durchfüh-
rungsöffnung der Rückwand.

INSTALLATION
Montage
14 | DHM www.stiebel-eltron.com
 Haken Sie Gerätekappe mit dem Heizsystem unten ein.
 Rasten Sie das Heizsystem im Schnappverschluss ein.
 Befestigen Sie die Gerätekappe mit den
Kappenbefestigungsschrauben.
11.2.2 Montage der Armatur
!Sachschaden
Beim Montieren aller Anschlüsse müssen Sie am Gerät
mit einem Schlüssel SW 14 gegenhalten.
Druckfester Anschluss
 Montieren Sie den mitgelieferten Anschlussschlauch 3/8 und
das T-Stück 3/8.
 Montieren Sie die Armatur. Beachten Sie dabei auch die Be-
dienungs- und Installationsanleitung der Armatur.
Druckloser Anschluss
 Montieren Sie die Armatur. Beachten Sie dabei auch die Be-
dienungs- und Installationsanleitung der Armatur.
11.3 Elektroanschluss herstellen
GEFAHR Stromschlag Führen Sie alle elektrischen Anschluss- und Installati-
onsarbeiten nach Vorschrift aus.
GEFAHR Stromschlag Achten Sie darauf, dass das Gerät an den Schutzleiter
angeschlossen ist.
Das Gerät muss über eine Trennstrecke von mindestens
3mm allpolig vom Netzanschluss getrennt werden kön-
nen.
GEFAHR Stromschlag Die Geräte sind im Anlieferungszustand mit einer elektri-
schen Anschlussleitung ausgestattet (DHM3 mit Stecker).
Ein Anschluss an eine festverlegte elektrische Leitung
ist möglich, wenn diese mindestens den Querschnitt der
serienmäßigen Geräteanschlussleitung aufweist. Maxi-
mal ist ein Leitungsquerschnitt von 3x6mm² möglich.
!Sachschaden
Achten Sie beim Anschluss an eine Schutzkontakt-Steck-
dose (bei einer elektrischen Anschlussleitung mit Stecker)
darauf, dass die Schutzkontakt-Steckdose nach der Ins-
tallation des Gerätes frei zugänglich ist.
!Sachschaden
Beachten Sie das Typenschild. Die angegebene Spannung
muss mit der Netzspannung übereinstimmen.
 Schließen Sie die elektrische Anschlussleitung gemäß
Elektroschaltplan an (siehe Kapitel „Technische Daten /
Elektroschaltplan“).

DEUTSCH
www.stiebel-eltron.com DHM | 15
INSTALLATION
Inbetriebnahme
12. Inbetriebnahme
12.1 Erstinbetriebnahme
26_02_05_0087
 Befüllen Sie das Gerät durch mehrmalige Zapfungen an der
Armatur, bis das Leitungsnetz und das Gerät luftfrei sind.
 Führen Sie eine Dichtheitskontrolle durch.
 Stecken Sie den Stecker der elektrischen Anschlussleitung,
wenn vorhanden, in die Schutzkontakt-Steckdose oder schal-
ten Sie die Sicherung ein.
 Prüfen Sie die Arbeitsweise des Gerätes.
12.2 Übergabe des Gerätes
 Erklären Sie dem Benutzer die Funktion des Gerätes und ma-
chen Sie ihn mit dem Gebrauch des Gerätes vertraut.
 Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell
die Verbrennungsgefahr.
 Übergeben Sie diese Anleitung.
12.3 Wiederinbetriebnahme
!Sachschaden
Nach Unterbrechung der Wasserversorgung müssen
Sie das Gerät mit folgenden Schritten wieder in Betrieb
nehmen, damit das Blankdraht-Heizsystem nicht zerstört
wird.
 Schalten Sie das Gerät spannungsfrei. Ziehen Sie dazu den
Stecker der elektrischen Anschlussleitung, wenn vorhanden,
oder schalten Sie die Sicherung aus.
 Siehe Kapitel „Erstinbetriebnahme“.
13. Außerbetriebnahme
 Trennen Sie das Gerät mit der Sicherung in der Hausinstalla-
tion von der Netzspannung oder ziehen Sie den Stecker der
elektrischen Anschlussleitung.
 Entleeren Sie das Gerät (siehe Kapitel „Wartung“).

INSTALLATION
Störungsbehebung
16 | DHM www.stiebel-eltron.com
14. Störungsbehebung
Problem Ursache Behebung
Das Gerät schaltet trotz
voll geöffnetem Warm-
wasserventil nicht ein.
Der Strahlregler in der
Armatur ist verkalkt oder
verschmutzt.
Reinigen und / oder ent-
kalken Sie den Strahlreg-
ler oder erneuern Sie den
Spezial-Strahlregler.
Das Sieb in der Kaltwas-
serleitung ist verstopft. Reinigen Sie das Sieb nach Absperren der Kalt-
wasser-Zulaufleitung.
Das Heizsystem ist de-
fekt.
Messen Sie den Wider-
stand des Heizsystems,
ggf. tauschen Sie das
Gerät aus.
Der Sicherheitsdruckbe-
grenzer hat ausgelöst.
Beheben Sie die Fehler-
ursache. Machen Sie das
Gerät spannungsfrei und
entlasten Sie die Was-
serleitung. Aktivieren Sie
den Sicherheitsdruckbe-
grenzer.
Sicherheitsdruckbegrenzer aktivieren
1
2
D0000039769
1 1-poliger Sicherheitsdruckbegrenzer DHM 4 / DHM 6
2 2-poliger Sicherheitsdruckbegrenzer DHM 3 / DHM 7
15. Wartung
GEFAHR Stromschlag Trennen Sie bei allen Arbeiten das Gerät allpolig vom
Netzanschluss.

DEUTSCH
www.stiebel-eltron.com DHM | 17
INSTALLATION
Wartung
15.1 Gerät entleeren
GEFAHR Verbrennung Beim Entleeren kann heißes Wasser austreten.
Wenn Sie das Gerät für Wartungsarbeiten oder bei Frostgefahr
zum Schutz der gesamten Installation entleeren müssen, gehen
Sie folgendermaßen vor:
 Schließen Sie das Absperrventil in der Kaltwasser-Zuleitung.
 Öffnen Sie das Entnahmeventil.
 Lösen Sie die Wasseranschlüsse vom Gerät.
15.2 Sieb reinigen
Das eingebaute Sieb können Sie nach der Demontage der Kalt-
wasseranschlussleitung reinigen.
26_02_05_0065_
15.3 Prüfungen nach VDE 0701/0702
Schutzleiterprüfung
 Prüfen Sie den Schutzleiter (in Deutschland z.B. DGUVA3)
am Schutzleiterkontakt der elektrischen Anschlussleitung
und am Anschlussstutzen des Gerätes.
Isolationswiderstand
 Sollte ein Gerät mit einer Nennheizleistung von >3,5kW den
Isolationswiderstand von 300kΩ nicht erreichen, empfehlen
wir, die Isolationseigenschaften dieses Gerätes mittels der
Differenzstrom-Messung des Schutzleiterstroms/Ableit-
stroms gemäß VDE0701/0702 (Bild C.3b) durchzuführen.
15.4 Lagerung des Gerätes
 Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwas-
ser im Gerät befindet, das gefrieren und Schäden verursa-
chen kann.
15.5 Elektrische Anschlussleitung beim DHM 6
austauschen
 Beim DHM 6 müssen Sie im Austauschfall eine 4mm²elektri-
sche Anschlussleitung verwenden.

INSTALLATION
Technische Daten
18 | DHM www.stiebel-eltron.com

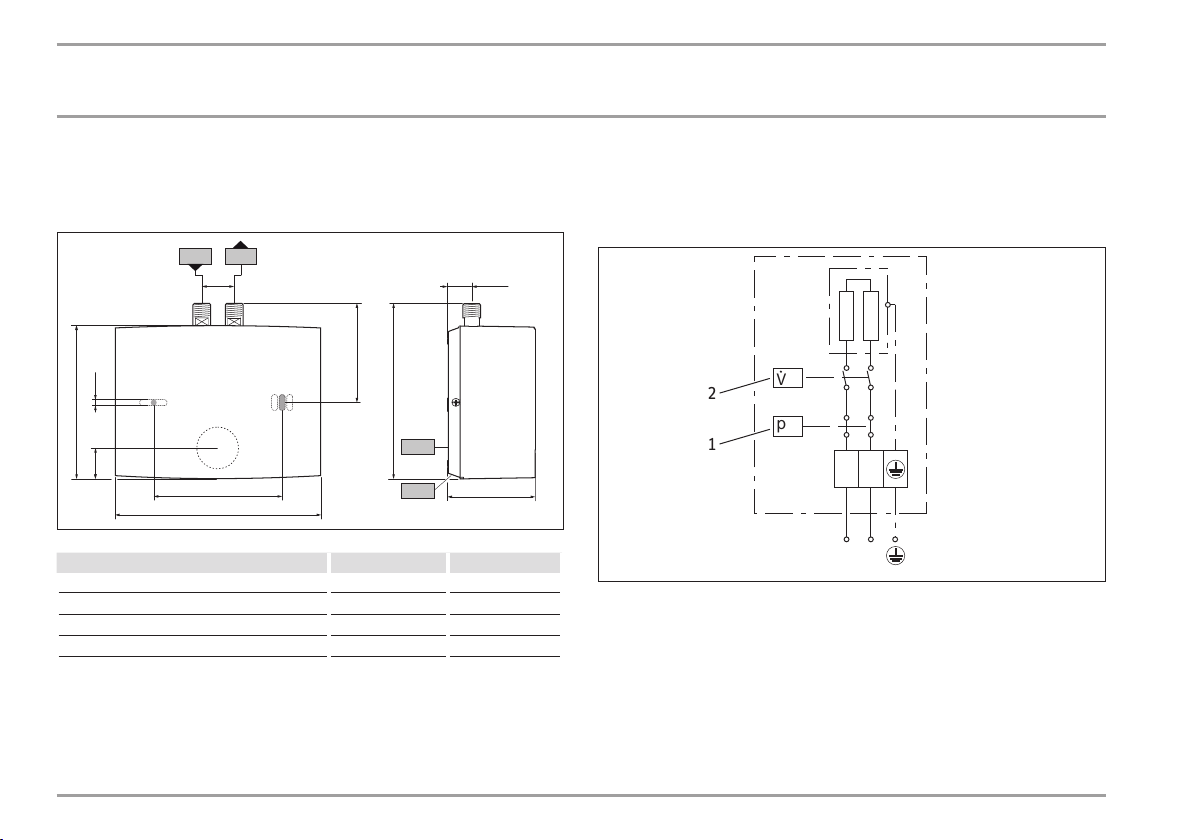

16. Technische Daten
16.1 Maße und Anschlüsse
95
28
30
120
143
190
4,8
165
82
20
b02
b03
c06
c01
D0000018336
DHM
b02 Durchführung elektr. Leitungen I
b03 Durchführung elektr. Leitungen II
c01 Kaltwasser Zulauf Außengewinde G 3/8 A
c06 Warmwasser Auslauf Außengewinde G 3/8 A
16.2 Elektroschaltplan
16.2.1 DHM 3
1/N/PE ~ 200-240V
V >
p>
L N
L N
D0000035307
1
2
1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter

DEUTSCH
www.stiebel-eltron.com DHM | 19
INSTALLATION
Technische Daten
16.2.2 DHM 4 | DHM 6
1/N/PE ~ 200-240V
V >
p>
L N
L N
D0000040409
1
2
1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter
!Sachschaden
 Beim Festanschluss schließen Sie die elektrische An-
schlussleitung gemäß der Klemmenbezeichnung der
Buchsenklemme an.
16.2.3 DHM 7
2/PE ~ 380-415V
V >
p >
L L
L L
1
2
D0000029688
1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter

INSTALLATION
Technische Daten
20 | DHM www.stiebel-eltron.com

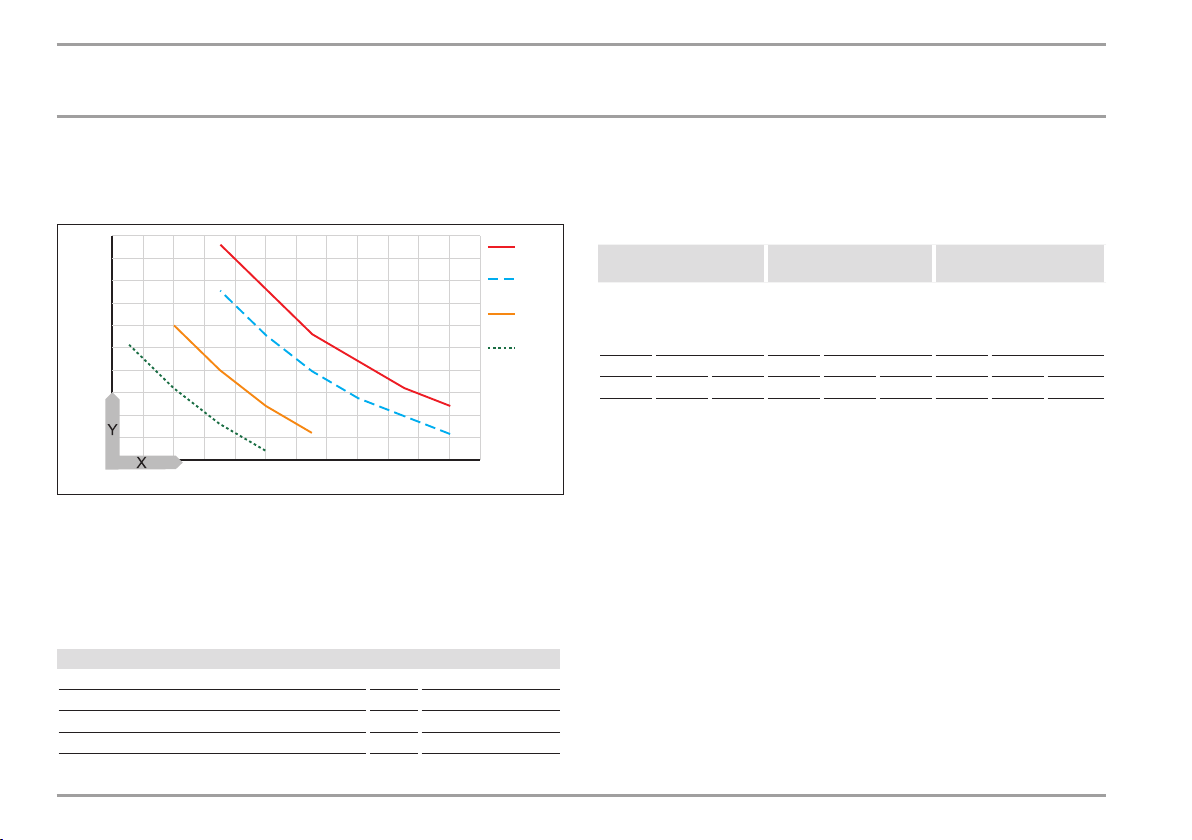

16.3 Temperaturerhöhung
Folgende Temperaturerhöhungen des Wassers ergeben sich bei
einer Spannung von 230V / 400V:
1,4 1,8 2,2 2,6 3,0 3,4
20,0
22,5
25,0
27,5
30,0
32,5
35,0
37,5
40,0
42,5
45,0 4
3
2
1
84_02_02_0029
X Volumenstrom in l/min
Y Temperaturerhöhung in K
1 3,5kW - 230 V
2 4,4kW - 230 V
3 5,7kW - 230 V
4 6,5kW - 400 V
Beispiel DHM 3 mit 3,5 kW
Volumenstrom l/min 2,0
Temperaturerhöhung K25
Kaltwasser-Zulauftemperatur °C 12
Maximale mögliche Auslauftemperatur °C 37
16.4 Einsatzbereiche
Spezifischer elektrischer Widerstand und spezifische
elektrische Leitfähigkeit, siehe „Datentabelle“.
Normangabe bei
  
Spez.
Wider-
stand
ρ ≥
Spez. Leitfähig-
keit σ≤
Spez.
Wider-
stand
ρ ≥
Spez. Leitfähig-
keit σ≤
Spez.
Wider-
stand
ρ ≥
Spez. Leitfähig-
keit σ≤
Ωcm mS/m μS/cm Ωcm mS/m μS/cm Ωcm mS/m μS/cm
1100 91 909 970 103 1031 895 112 1117
