HSA 66, HSA 86
deutsch
1
{Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Verviel-
fältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
Inhaltsverzeichnis
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma STIHL
entschieden haben.
Dieses Produkt wurde mit modernen
Fertigungsverfahren und
umfangreichen
Qualitätssicherungsmaßnahmen
hergestellt. Wir sind bemüht alles zu tun,
damit Sie mit diesem Gerät zufrieden
sind und problemlos damit arbeiten
können.
Wenn Sie Fragen zu Ihrem Gerät
haben, wenden Sie sich bitte an Ihren
Händler oder direkt an unsere
Vertriebsgesellschaft.
Ihr
Dr. Nikolas Stihl
Zu dieser Gebrauchsanleitung 2
Sicherheitshinweise und
Arbeitstechnik 2
Anwendung 7
Ladegerät elektrisch anschließen 8
Akkumulator laden 8
Leuchtdioden (LED) am
Akkumulator 9
Leuchtdioden (LED) am Ladegerät 11
Gerät einschalten 11
Gerät ausschalten 12
Gerät aufbewahren 13
Schneidmesser schärfen 14
Wartungs- und Pflegehinweise 15
Verschleiß minimieren und
Schäden vermeiden 16
Wichtige Bauteile 17
Technische Daten 18
Betriebsstörungen beheben 20
Reparaturhinweise 22
Entsorgung 22
Anmerkungen zum Gehörschutz 22
EU-Konformitätserklärung 23
Anschriften 23
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge 24

HSA 66, HSA 86
deutsch
2
Bildsymbole
Sämtliche Bildsymbole, die auf dem
Gerät angebracht sind, sind in dieser
Gebrauchsanleitung erklärt.
Kennzeichnung von Textabschnitten
WARNUNG
Warnung vor Unfall- und
Verletzungsgefahr für Personen sowie
vor schwerwiegenden Sachschäden.
HINWEIS
Warnung vor Beschädigung des
Gerätes oder einzelner Bauteile.
Technische Weiterentwicklung
STIHL arbeitet ständig an der
Weiterentwicklung sämtlicher
Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik
und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb
keine Ansprüche abgeleitet werden.
Zur Verwendung
Die Akku-Heckenschere nur zum
Schneiden von Hecken, Sträuchern,
Büschen, Gestrüpp und dergleichen
verwenden.
Der Einsatz des Gerätes für andere
Zwecke ist nicht zulässig und kann zu
Unfällen oder Schäden am Gerät führen.
Keine Änderungen am Produkt
vornehmen - auch dies kann zu Unfällen
oder Schäden am Gerät führen.
Generell zu beachten
Länderbezogene
Sicherheitsvorschriften, z. B. von
Berufsgenossenschaften, Sozialkassen,
Behörden für Arbeitsschutz und
anderen beachten.
Der Einsatz Schall emittierender Geräte
kann durch nationale wie auch örtliche,
lokale Vorschriften zeitlich begrenzt
sein.
Wer zum ersten Mal mit dem Gerät
arbeitet: Vom Verkäufer oder von einem
anderen Fachkundigen erklären lassen,
wie man damit sicher umgeht – oder an
einem Fachlehrgang teilnehmen.
Minderjährige dürfen nicht mit dem
Gerät arbeiten – ausgenommen
Jugendliche über 16 Jahre, die unter
Aufsicht ausgebildet werden.
Kinder, Tiere und Zuschauer fern halten.
Der Benutzer ist verantwortlich für
Unfälle oder Gefahren, die gegenüber
anderen Personen oder deren Eigentum
auftreten.
Gerät nur an Personen weitergeben
oder ausleihen, die mit diesem Modell
und seiner Handhabung vertraut sind –
stets die Gebrauchsanleitung mitgeben.
Wer mit dem Gerät arbeitet, muss
ausgeruht, gesund und in guter
Verfassung sein.
Wer sich aus gesundheitlichen Gründen
nicht anstrengen darf, sollte seinen Arzt
fragen, ob die Arbeit mit einem Gerät
möglich ist.
Nach der Einnahme von Alkohol,
Medikamenten, die das
Reaktionsvermögen beeinträchtigen
oder Drogen darf nicht mit dem Gerät
gearbeitet werden.
Bekleidung und Ausrüstung
Vorschriftsmäßige Bekleidung und
Ausrüstung tragen.
Zu dieser
Gebrauchsanleitung Sicherheitshinweise und Arbeitstechnik
Besondere Sicherheits-
maßnahmen sind beim
Arbeiten mit diesem
Gerät nötig, weil die
Schneidmesser sehr
scharf sind.
Die gesamte Gebrauchs-
anleitung vor der ersten
Inbetriebnahme aufmerk-
sam lesen und für
späteren Gebrauch
sicher aufbewahren.
Nichtbeachten der
Gebrauchsanleitung
kann lebensgefährlich
sein.

HSA 66, HSA 86
deutsch
3
Keine Kleidung tragen, die sich in Holz,
Gestrüpp oder sich bewegenden Teilen
des Gerätes verfangen kann. Auch
keinen Schal, keine Krawatte und
keinen Schmuck. Lange Haare
zusammenbinden und sichern
(Kopftuch, Mütze, Helm etc.).
WARNUNG
"Persönlichen" Schallschutz wird
empfohlen – z. B. Gehörschutzkapseln.
STIHL bietet ein umfangreiches
Programm an persönlicher
Schutzausstattung an.
Zum Gerät
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
dadurch gefährdet werden. Für
Personen- und Sachschäden, die bei
der Verwendung nicht zugelassener
Anbaugeräte auftreten, schließt STIHL
jede Haftung aus.
Gerät transportieren
Immer Gerät ausschalten, Rasthebel
auf ƒ stellen und Akku aus dem Gerät
herausnehmen – Messerschutz
anbringen auch beim Transport über
kurze Strecken. Dadurch kein
unbeabsichtigtes Anlaufen des Motors.
Gerät am Griff tragen – Schneidmesser
nach hinten.
In Fahrzeugen: Gerät gegen Umkippen
und Beschädigung sichern.
Gerät reinigen
Zur Reinigung des Gerätes keine
Hochdruckreiniger verwenden. Der
harte Wasserstrahl kann Teile des
Gerätes beschädigen.
Gerät nicht mit Wasser abspritzen.
Gerät aufbewahren
Wird das Gerät nicht benutzt, ist es so
abzustellen, dass niemand gefährdet
wird. Gerät vor unbefugtem Zugriff
sichern.
Zubehör und Ersatzteile
Nur solche Schneidmesser oder
Zubehöre anbauen, die von STIHL für
dieses Gerät zugelassen sind oder
technisch gleichartige Teile. Bei Fragen
dazu an einen Fachhändler wenden.
Nur hochwertige Werkzeuge oder
Zubehöre verwenden. Ansonsten kann
die Gefahr von Unfällen oder Schäden
am Gerät bestehen.
STIHL empfiehlt STIHL Original-
Werkzeuge und Zubehör zu verwenden.
Diese sind in ihren Eigenschaften
optimal auf das Produkt und die
Anforderungen des Benutzers
abgestimmt.
Antrieb
Akku
Das Beilageblatt oder die
Gebrauchsanleitung des STIHL Akkus
beachten und sicher aufbewahren.
Weiterführende Sicherheitshinweise –
siehe www.stihl.com/safety-data-sheets
Ladegerät
Das Beilageblatt des STIHL
Ladegerätes beachten und sicher
aufbewahren.
Die Kleidung muss
zweckmäßig sein und
darf nicht behindern. Eng
anliegende Kleidung –
Kombianzug, kein
Arbeitsmantel.
Feste Schuhe mit griffi-
ger, rutschfester Sohle
tragen.
Um die Gefahr von
Augenverletzungen zu
reduzieren enganlie-
gende Schutzbrille nach
Norm EN 166 tragen. Auf
richtigen Sitz der Schutz-
brille achten.
Robuste Arbeitshand-
schuhe aus
widerstandsfähigem
Material tragen (z. B.
Leder).
3901BA022 KN

HSA 66, HSA 86
deutsch
4
Zur Bedienung
–Prüf-, Einstell- und
Reinigungsarbeiten
–Arbeiten am Schneidwerkzeug
–Verlassen des Geräts
–Transport
–Aufbewahrung
–Reparatur- und Wartungsarbeiten
–bei Gefahr und im Notfall
Dadurch kein unbeabsichtigtes
Anlaufen des Motors.
Vor der Arbeit
Gerät auf betriebssicheren Zustand
überprüfen – entsprechende Kapitel in
der Gebrauchsanleitung beachten:
–Schalthebel, Schalthebelsperre und
Schaltbügel müssen leichtgängig
sein (Rasthebel auf ‚) – Schalter
müssen nach dem Loslassen in die
Ausgangsposition zurückgehen
–Schneidmesser in einwandfreiem
Zustand (sauber, leichtgängig und
nicht verformt), fester Sitz, korrekte
Montage, nachgeschärft und mit
STIHL Harzlöser gut eingesprüht
–Schnittschutz (falls vorhanden) auf
Beschädigung prüfen
–keine Änderung an den
Bedienungs- und
Sicherheitseinrichtungen
vornehmen
–Handgriffe müssen sauber und
trocken, frei von Öl und Schmutz
sein – wichtig zur sicheren Führung
des Gerätes
–Kontakte im Akkuschacht des
Gerätes auf Fremdkörper prüfen
–Akku richtig einsetzen – muss
hörbar einrasten
–keine defekten oder deformierten
Akkus verwenden
Das Gerät darf nur in betriebssicherem
Zustand betrieben werden –
Unfallgefahr!
Während der Arbeit
Bei drohender Gefahr bzw. im Notfall
sofort Gerät ausschalten, Rasthebel auf
ƒ stellen und herausnehmen.
Das Gerät ist mit einem System zum
schnellen Stoppen der Messer
ausgestattet – die Schneidmesser
kommen unmittelbar zum Stehen, wenn
mindestens der Schalthebel und/oder
der Schaltbügel losgelassen werden.
Diese Funktion regelmäßig, in kurzen
Abständen kontrollieren. Gerät nicht
betreiben, wenn Schneidmesser
nachlaufen – Verletzungsgefahr!
Fachhändler aufsuchen.
Sicherstellen, dass sich keine weiteren
Personen im Arbeitsbereich befinden.
Schneidmesser beobachten – keine
Bereiche der Hecke schneiden, die nicht
eingesehen werden können.
Äußerste Vorsicht beim Schneiden
hoher Hecken, es könnte sich jemand
dahinter befinden – vorher
nachschauen.
Hecke und Arbeitsbereich prüfen, damit
die Schneidmesser nicht beschädigt
werden:
–Steine, Metallteile und feste
Gegenstände entfernen
–keinen Sand und keine Steine
zwischen die Schneidmesser
gelangen lassen z. B. beim Arbeiten
in der Nähe des Bodens.
–bei Hecken mit Drahtzäunen Draht
nicht mit dem Schneidmesser
berühren
Kontakt mit Strom führenden Leitungen
vermeiden – keine elektrischen
Leitungen durchtrennen –
Stromschlaggefahr!
Akku aus dem Gerät her-
ausnehmen bei:
Bei laufendem Motor
Schneidmesser nicht
berühren. Werden die
Schneidmesser durch
einen Gegenstand blo-
ckiert, sofort Motor
abstellen, Rasthebel auf
ƒ stellen und Akku her-
ausnehmen – dann erst
den Gegenstand beseiti-
gen – Verletzungsgefahr!

HSA 66, HSA 86
deutsch
5
Motor immer von Gestrüpp, Splittern,
Blättern und übermäßigem
Schmiermittel frei halten – Brandgefahr!
Bei Arbeiten in der Höhe:
–immer Hubarbeitsbühne benutzen
–niemals auf einer Leiter oder im
Baum stehend arbeiten
–niemals an instabilen Standorten
arbeiten
Bei stark staubigen oder verschmutzten
Hecken, Schneidmesser mit STIHL
Harzlöser einsprühen – nach Bedarf.
Dadurch werden die Reibung der
Messer, die Aggression der
Pflanzensäfte und die Ablagerung von
Schmutzteilchen erheblich gemindert.
Während des Arbeitens aufgewirbelte
Stäube können Gesundheit gefährdend
sein. Bei Staubentwicklung
Staubschutzmaske tragen.
Mit diesem Gerät kann bei Regen und
Nässe gearbeitet werden. Ein nass
gewordenes Gerät nach der Arbeit
trocknen.
Vorsicht bei Glätte, Nässe, Schnee, an
Abhängen, auf unebenem Gelände etc.
– Rutschgefahr!
Ruhig und überlegt arbeiten – nur bei
guten Licht- und Sichtverhältnissen.
Umsichtig arbeiten, andere nicht
gefährden.
Herabgefallene Zweige, Gestrüpp und
Schnittgut wegräumen.
Auf Hindernisse achten: Baumstümpfe,
Wurzeln – Stolpergefahr!
Bei angelegtem Gehörschutz ist erhöhte
Achtsamkeit und Umsicht erforderlich –
das Wahrnehmen von Gefahr
ankündigenden Geräuschen (Schreie,
Signaltöne u. a.) ist eingeschränkt.
Rechtzeitig Arbeitspausen einlegen, um
Müdigkeit und Erschöpfung
vorzubeugen – Unfallgefahr!
Falls das Gerät nicht
bestimmungsgemäßer Beanspruchung
(z. B. Gewalteinwirkung durch Schlag
oder Sturz) ausgesetzt wurde,
unbedingt vor weiterem Betrieb auf
betriebssicheren Zustand prüfen – siehe
auch "Vor der Arbeit". Insbesondere die
Funktionstüchtigkeit der
Sicherheitseinrichtungen prüfen.
Geräte, die nicht mehr betriebssicher
sind, auf keinen Fall weiter benutzen. Im
Zweifelsfall Fachhändler aufsuchen.
Vor dem Verlassen des Gerätes: Gerät
ausschalten, Rasthebel auf ƒ stellen
und Akku herausnehmen.
Schneidmesser regelmäßig, in kurzen
Abständen und bei spürbaren
Veränderungen sofort überprüfen:
–Gerät ausschalten, Rasthebel auf
ƒ stellen, abwarten, bis
Schneidmesser still stehen, Akku
herausnehmen
–Zustand und festen Sitz überprüfen,
auf Anrisse achten
–Schärfzustand beachten
Zum Auswechseln der Schneidmesser
Gerät ausschalten, Rasthebel auf ƒ
stellen und Akku herausnehmen. Durch
unbeabsichtigtes Anlaufen des Motors –
Verletzungsgefahr!
Nach der Arbeit
Gerät von Staub und Schmutz reinigen –
keine Fett lösenden Mittel verwenden.
Schneidmesser mit STIHL Harzlöser
einsprühen – Motor nochmals kurz in
Gang setzen, damit sich das Spray
gleichmäßig verteilt.
Gerät halten und führen
Gerät immer mit beiden Händen an den
Griffen festhalten. Handgriffe mit den
Daumen fest umfassen.
Rechtshänder
Rechte Hand am Bedienungsgriff und
linke Hand am Bügelgriff.
Linkshänder
Linke Hand am Bedienungsgriff und
rechte Hand am Bügelgriff.
3901BA002 KN
3901BA003 KN

HSA 66, HSA 86
deutsch
6
Sicheren Stand einnehmen und Gerät
so führen, dass die Schneidmesser
immer vom Körper abgewandt sind.
Vibrationen
Längere Benutzungsdauer des Gerätes
kann zu vibrationsbedingten
Durchblutungsstörungen der Hände
führen ("Weißfingerkrankheit").
Eine allgemein gültige Dauer für die
Benutzung kann nicht festgelegt
werden, weil diese von mehreren
Einflussfaktoren abhängt.
Die Benutzungsdauer wird verlängert
durch:
–Schutz der Hände (warme
Handschuhe)
–Pausen
Die Benutzungsdauer wird verkürzt
durch:
–besondere persönliche
Veranlagung zu schlechter
Durchblutung (Merkmal: häufig
kalte Finger, Kribbeln)
–niedrige Außentemperaturen
–Größe der Greifkräfte (festes
Zugreifen behindert die
Durchblutung)
Bei regelmäßiger, langandauernder
Benutzung des Gerätes und bei
wiederholtem Auftreten entsprechender
Anzeichen (z. B. Fingerkribbeln) wird
eine medizinische Untersuchung
empfohlen.
Wartung und Reparaturen
Vor allen Reparatur- und
Wartungsarbeiten den Rasthebel auf ƒ
stellen und den Akkumulator aus dem
Gerät herausnehmen. Dadurch kein
unbeabsichtigtes Anlaufen des Motors.
Gerät regelmäßig warten. Nur
Wartungsarbeiten und Reparaturen
ausführen, die in der
Gebrauchsanleitung beschrieben sind.
Alle anderen Arbeiten von einem
Fachhändler ausführen lassen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Nur hochwertige Ersatzteile verwenden.
Ansonsten kann die Gefahr von Unfällen
oder Schäden am Gerät bestehen. Bei
Fragen dazu an einen Fachhändler
wenden.
STIHL empfiehlt STIHL Original
Ersatzteile zu verwenden. Diese sind in
ihren Eigenschaften optimal auf das
Gerät und die Anforderungen des
Benutzers abgestimmt.
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
gefährdet werden – Unfallgefahr!
Elektrische Kontakte sowie
Anschlussleitung und Netzstecker des
Ladegerätes regelmäßig auf
einwandfreie Isolation und Alterung
(Brüchigkeit) überprüfen.
Elektrische Bauteile wie z. B. die
Anschlussleitung des Ladegerätes,
dürfen nur von Elektro-Fachkräften
instandgesetzt bzw. erneuert werden.
Kunststoffteile mit einem Tuch reinigen.
Scharfe Reinigungsmittel können den
Kunststoff beschädigen.
Befestigungsschrauben an
Schutzvorrichtungen und
Schneidwerkzeug auf Festsitz prüfen
und bei Bedarf festziehen.
Kühlluftschlitze im Motorgehäuse bei
Bedarf reinigen.
Führungsnuten des Akkumulators frei
von Schmutz halten – bei Bedarf
reinigen.
Gerät sicher in einem trockenen Raum,
dem Rasthebel auf ƒ und nur mit
entnommenem Akkumulator
aufbewahren.

HSA 66, HSA 86
deutsch
7
Schnittsaison
Für das Schneiden von Hecken die
länderspezifischen bzw. kommunalen
Vorschriften beachten.
Nnicht während den allgemein
üblichen Ruhezeiten schneiden
Schnittfolge
Ndicke Zweige oder Äste vorab mit
einer Astschere oder Motorsäge
entfernen
Nzuerst beide Seiten, danach die
Oberseite schneiden
Empfehlung: Nur bis maximal zur
Brusthöhe reichende Hecken
schneiden.
Entsorgung
NSchnittgut nicht in den Hausmüll
werfen – das Schnittgut kann
kompostiert werden!
Arbeitstechnik
Senkrechter Schnitt
Heckenschere bogenförmig von unten
nach oben führen – absenken und
weitergehen – und die Heckenschere
wieder bogenförmig nach oben führen.
Arbeitspositionen über Kopf sind
ermüdend und sollten aus Gründen der
Arbeitssicherheit nur kurzzeitig
angewendet werden.
Waagerechter Schnitt
Schneidmesser in einem Winkel von 0°
bis 10° ansetzen – aber waagerecht
führen, dabei beide Messerseiten
einsetzen.
Heckenschere sichelförmig zum Rand
der Hecke bewegen, damit die
abgeschnittenen Zweige zu Boden
fallen.
Bei breiten Hecken in mehreren
Arbeitsgängen vorgehen.
Anwendung
3901BA004 KN
3901BA005 KN
3901BA006 KN

HSA 66, HSA 86
deutsch
8
Netzspannung und Betriebsspannung
müssen übereinstimmen.
NNetzstecker (1) in die Steckdose (2)
stecken
Nach dem Anschließen des
Ladegerätes an die Stromversorgung
findet ein Selbsttest statt. Während
dieses Vorganges leuchtet die LED (1)
am Ladegerät für ca. 1 Sekunde grün,
dann rot und erlischt wieder.
Bei Auslieferung ist der Akku nicht
vollständig geladen.
Es wird empfohlen, den Akku vor der
ersten Inbetriebnahme vollständig zu
laden.
NLadegerät an die Stromversorgung
anschließen – Netzspannung der
Stromversorgung und
Betriebsspannung des Ladegeräts
müssen übereinstimmen – siehe
"Ladegerät elektrisch anschließen"
Das Ladegerät nur in geschlossenen
und trockenen Räumen bei
Umgebungstemperaturen von +5 °C bis
+40 °C (41° F bis 104° F) betreiben.
Nur trockene Akkus laden. Einen
feuchten Akku vor Ladebeginn trocknen
lassen.
NAkku (1) in das Ladegerät (2) bis
zum ersten spürbaren Widerstand
schieben – dann bis zum Anschlag
drücken
Nach dem Einsetzen des Akkus leuchtet
die LED (3) am Ladegerät – siehe "LED
am Ladegerät".
Der Ladevorgang beginnt, sobald die
LEDs (4) am Akku grün leuchten – siehe
"LEDs am Akku".
Die Ladezeit ist abhängig von
verschiedenen Einflussfaktoren, wie
Akkuzustand, Umgebungstemperatur,
etc. und kann deshalb von
angegebenen Ladezeiten abweichen.
Während der Arbeit erwärmt sich der
Akku im Gerät. Wird ein warmer Akku in
das Ladegerät eingesetzt, kann ein
Abkühlen des Akkus vor dem Laden
notwendig sein. Der Ladevorgang
beginnt erst, wenn der Akku abgekühlt
ist. Die Ladezeit kann sich durch die
Abkühlzeit verlängern.
Während des Ladevorgangs erwärmen
sich Akku und Ladegerät.
Ladegeräte AL 300, AL 500
Die Ladegeräte AL 300 und AL 500 sind
mit einem Gebläse zur Kühlung des
Akkus ausgestattet.
Ladegerät elektrisch
anschließen
3901BA015 KN
2
1
1
3901BA019 KN
Akkumulator laden
2
3901BA009 KN
4
3901BA014 KN
3

HSA 66, HSA 86
deutsch
9
Ladegerät AL 100
Das Ladegerät AL 100 wartet mit dem
Ladevorgang bis der Akku von selbst
abgekühlt ist. Die Abkühlung des Akkus
findet über Wärmeabgabe an die
Umgebungsluft statt.
Lade-Ende
Ist der Akku vollständig geladen,
schaltet das Ladegerät automatisch ab,
dazu:
–erlöschen die LEDs am Akku
–erlischt die LED am Ladegerät
–schaltet das Gebläse des
Ladegeräts aus (falls im Ladegerät
vorhanden)
Den geladenen Akku nach Ladeende
aus dem Ladegerät entnehmen.
Vier LEDs zeigen den Ladezustand des
Akkus sowie auftretende Probleme am
Akku oder dem Gerät an.
NTaste (1) drücken, um die Anzeige
zu aktivieren – Anzeige erlischt
nach 5 Sekunden selbsttätig
Die LEDs können grün oder rot leuchten
bzw. blinken.
Beim Laden
Die LEDs zeigen durch dauerhaftes
Leuchten oder Blinken den Ladeverlauf.
Beim Laden wird die Kapazität, die
gerade geladen wird, durch eine grün
blinkende LED angezeigt.
Ist der Ladevorgang beendet, schalten
sich die LEDs am Akku automatisch
aus.
Blinken oder leuchten die LEDs am
Akku rot – siehe "Wenn die roten LEDs
dauerhaft leuchten/blinken".

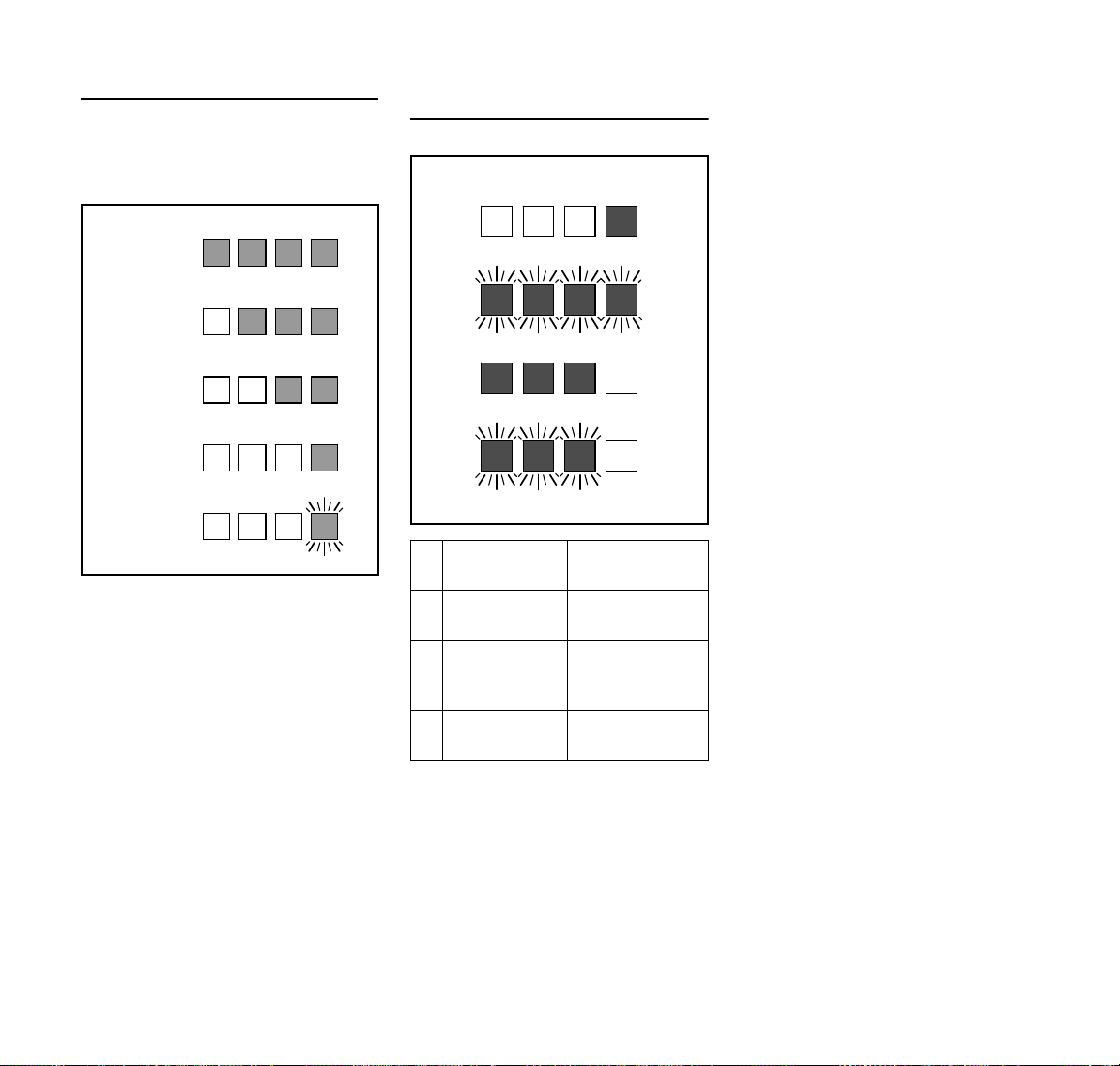

Leuchtdioden (LED) am
Akkumulator
LED leuchtet dauerhaft grün.
LED blinkt grün.
LED leuchtet dauerhaft rot.
LED blinkt rot.
1
3901BA010 KN
3901BA018 KN
80 - 100 %
60 - 80 %
40 - 60 %
20 - 40 %
0 - 20 %

HSA 66, HSA 86
deutsch
10
Während der Arbeit
Die grünen LEDs zeigen durch
dauerhaftes Leuchten oder Blinken den
Ladezustand.
Blinken oder leuchten die LEDs am
Akku rot – siehe "Wenn die roten LEDs
dauerhaft leuchten/blinken".
Wenn die roten LEDs dauerhaft
leuchten/blinken
3901BA016 KN
80 - 100 %
60 - 80 %
40 - 60 %
20 - 40 %
0 - 20 %
A 1 LED leuchtet
dauerhaft rot:
Akku zu warm
1) 2)/kalt 1)
1) Beim Laden: Nach dem
Abkühlen/Erwärmen des Akkus
startet der Ladevorgang
automatisch.
2) Während der Arbeit: Gerät schaltet
sich ab – Akku einige Zeit abkühlen
lassen, hierfür eventuell Akku aus
dem Gerät nehmen.
B4LEDs
blinken rot:
Funktionsstörung
im Akku 3)
C 3 LEDs leuch-
ten dauerhaft
rot:
Gerät zu warm –
abkühlen lassen
D3LEDs
blinken rot:
Funktionsstörung
im Gerät 4)
3901BA041 KN
A
B
C
D
3) Elektromagnetische Störung oder
Defekt. Akku aus dem Gerät
herausnehmen und wieder
einsetzen. Gerät einschalten –
blinken die LEDs immer noch, ist
der Akku defekt und muss ersetzt
werden.
4) Elektromagnetische Störung oder
Defekt. Akku aus dem Gerät
herausnehmen. Kontakte im
Akkuschacht mit einem stumpfen
Gegenstand von Schmutz befreien.
Akku wieder einsetzen. Gerät
einschalten – blinken die LEDs
immer noch, funktioniert das Gerät
nicht korrekt und muss von
Fachhändler überprüft werden –
STIHL empfiehlt den STIHL
Fachhändler.

HSA 66, HSA 86
deutsch
11
Die LED (1) am Ladegerät kann
dauerhaft grün leuchten oder rot
blinken.
Grünes Dauerlicht ...
... kann folgende Bedeutungen haben:
Der Akku
–wird geladen
–ist zu warm und muss vor dem
Laden abkühlen
Siehe auch "LEDs am Akku".
Die grüne LED am Ladegerät erlischt,
sobald der Akku vollständig geladen ist.
Rotes Blinklicht ...
... kann folgende Bedeutungen haben:
–kein elektrischer Kontakt zwischen
Akku und Ladegerät – Akku
entnehmen und nochmals
einsetzen
–Funktionsstörung im Akku – siehe
auch "LEDs am Akku"
–Funktionsstörung im Ladegerät –
vom Fachhändler überprüfen
lassen. STIHL empfiehlt den STIHL
Fachhändler
Bei Auslieferung ist der Akkumulator
nicht vollständig geladen.
Es wird empfohlen, den Akkumulator vor
der ersten Inbetriebnahme vollständig
zu laden.
Nvor Einsetzen des Akkumulators
ggf. Deckel für Akkumulatorschacht
entfernen, dazu beide Sperrhebel
gleichzeitig drücken – Deckel wird
entriegelt – und Deckel
herausnehmen
Akkumulator einsetzen
NAkkumulator (1) in den Schacht des
Gerätes einsetzen – Akkumulator
rutscht in den Schacht – leicht
drücken bis er hörbar einrastet –
Akkumulator muss bündig mit der
Oberkante des Gehäuses
abschließen
Gerät einschalten
Nsicheren und festen Stand
einnehmen
Naufrecht stehen – Gerät entspannt
halten
Leuchtdioden (LED) am
Ladegerät
1
3901BA019 KN
Gerät einschalten
3901BA028 KN
1

HSA 66, HSA 86
deutsch
12
NSchneidwerkzeug darf keine
Gegenstände und nicht den Boden
berühren
NGerät in beide Hände nehmen –
eine Hand am Bedienungsgriff –
andere Hand am Bügelgriff

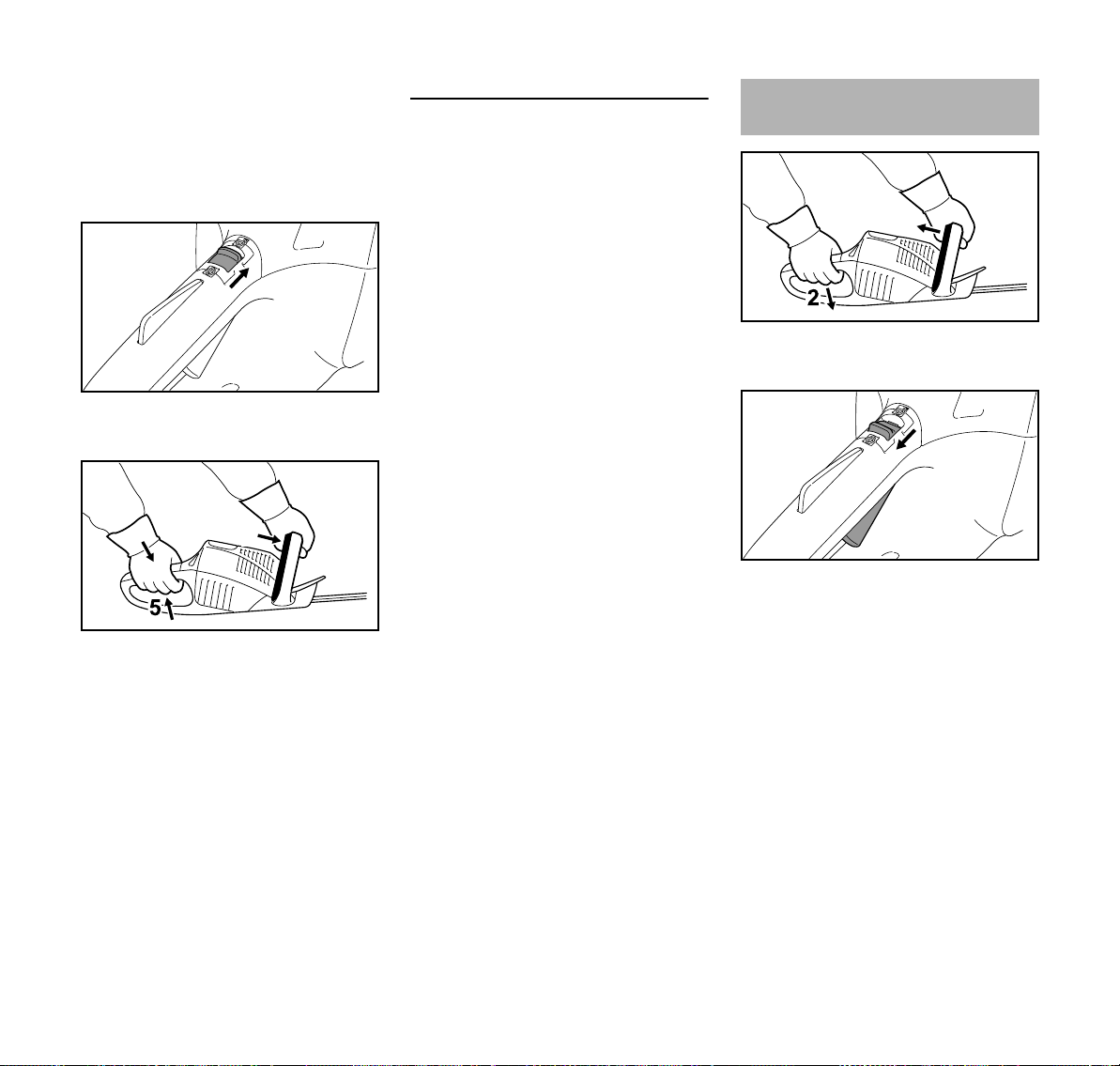

NGerät entsperren, dazu
Rasthebel (2) auf ‚ stellen
NSchaltbügel (3) gegen den
Bügelgriff drücken und halten
NSchalthebelsperre (4) und
Schalthebel (5) gleichzeitig drücken
und halten
Nur wenn der Rasthebel (2) auf ‚ steht
und wenn Schaltbügel (3) und
Schalthebel (5) gleichzeitig betätigt
sind, läuft der Motor.
Schalthebel
Die Motordrehzahl kann über den
Schalthebel gesteuert werden. Mit
zunehmend gedrücktem Schalthebel
erhöht sich die Motordrehzahl.
NSchaltbügel (1) und Schalthebel (2)
loslassen
NRasthebel (3) auf ƒ stellen –
Schalthebel (4) kann nicht betätigt
werden – Gerät ist gegen
Einschalten gesperrt
Bei Pausen und nach Arbeitsende den
Akkumulator aus dem Gerät
herausnehmen.
3901BA029 KN
2
4
3901BA031 KN
3
Gerät ausschalten
1
3901BA012 KN
4
3
3901BA034 KN

HSA 66, HSA 86
deutsch
13
Akkumulator herausnehmen
Nbeide Sperrhebel (1) gleichzeitig
drücken – Akkumulator wird
entriegelt
NAkkumulator (2) aus dem Gehäuse
herausnehmen
Wird das Gerät nicht mehr benutzt, ist es
so abzustellen, dass niemand gefährdet
wird.
Gerät vor unbefugtem Zugriff sichern.
NRasthebel auf ƒ stellen
NAkkumulator herausnehmen
NSchneidmesser reinigen, Zustand
prüfen und mit STIHL Harzlöser
einsprühen
NMesserschutz anbringen
NGerät gründlich säubern, besonders
die Kühlluftschlitze
NGerät an einem trockenen und
sicheren Ort aufbewahren, dazu
kann der Messerschutz an der
Wand montiert werden. Vor
unbefugter Benutzung (z. B. durch
Kinder) schützen
Deckel für Akkumulatorschacht
(Sonderzubehör)
Der Deckel schützt den leeren
Akkumulatorschacht vor
Verschmutzung.
Nnach Arbeitsende Deckel (1) in den
Schacht einschieben, bis der
Deckel hörbar einrastet
Akkumulator lagern
NAkkumulator aus Gerät bzw.
Ladegerät herausnehmen
Nin geschlossenen und trockenen
Räumen lagern und an einem
sicheren Ort aufbewahren. Vor
unbefugter Benutzung (z. B. durch
Kinder) und vor Verschmutzung
schützen
NReserve-Akkumulatoren nicht
unbenutzt lagern – abwechselnd
verwenden
Für eine optimale Lebensdauer den
Akkumulator bei einem Ladezustand
von ca. 30 % lagern.
Ladegerät aufbewahren
NAkkumulator herausnehmen
NNetzstecker ziehen
NLadegerät in geschlossenen und
trockenen Räumen lagern und an
einem sicheren Ort aufbewahren.
Vor unbefugter Benutzung (z. B.
durch Kinder) und vor
Verschmutzung schützen
3901BA035 KN
1
2
1
Gerät aufbewahren
1
3901BA039 KN

HSA 66, HSA 86
deutsch
14
Wenn die Schnittleistung nachlässt, die
Messer schlecht schneiden, Zweige
häufig eingeklemmt werden:
Schneidmesser nachschärfen.
Das Nachschärfen sollte durch einen
Fachhändler mit einem Schärfgerät
erfolgen. STIHL empfiehlt den STIHL
Fachhändler.
Ansonsten eine Flach-Schärffeile
benutzen. Schärffeile im
vorgeschriebenen Winkel (siehe
"Technische Daten") zur Messerebene
führen.
Nnur die Schneidkante schärfen –
weder stumpfe Überstände des
Schneidmessers noch den
Schnittschutz anfeilen (siehe
"Wichtige Bauteile")
Nimmer zur Schneidkante feilen
NFeile darf nur im Vorwärtsstrich
greifen – beim Zurückziehen
anheben
NGrat am Schneidmesser mit einem
Abziehstein entfernen
Nnur wenig Werkstoff abtragen
Nnach dem Schärfen – Feil- oder
Schleifstaub entfernen und
Schneidmesser mit STIHL
Harzlöser einsprühen
HINWEIS
Nicht mit stumpfen oder beschädigten
Schneidmessern arbeiten – dies führt zu
starker Beanspruchung des Gerätes
und unbefriedigendem Schnittergebnis.
Schneidmesser schärfen

HSA 66, HSA 86
deutsch
15
Wartungs- und Pflegehinweise
Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten
Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die
angegebenen Intervalle entsprechend verkürzen.
Vor allen Arbeiten am Gerät, Rasthebel auf ƒ stellen und den Akkumulator
herausnehmen.
vor Arbeitsbeginn nach Arbeitsende bzw. täglich wöchentlich monatlich jährlich bei Störung bei Beschädigung bei Bedarf
Komplettes Gerät Sichtprüfung (Zustand) X
reinigen X
Bedienungsgriffe (Rasthebel, Schalthe-
belsperre, Schalthebel und Schaltbügel)
Funktionsprüfung X
reinigen XX
Zweihandschaltung
Funktion kontrollieren – nach Loslassen
des Schalthebels und/oder Schaltbügels
müssen die Messer innerhalb kurzer
Zeit zum Stillstand kommen
X
Ansaugöffnung für Kühlluft Sichtprüfung X
reinigen X
Zugängliche Schrauben und Muttern nachziehen X
Akkumulator Sichtprüfung XXX
Akkumulatorschacht
reinigen XX
Funktionsprüfung (Auswurf
Akkumulator) X
Schneidmesser
Sichtprüfung XXX
reinigen1) X
schärfen XX
Getriebe und Pleuel
alle 50 Betriebsstunden kontrollieren
durch Fachhändler2)
alle 50 Betriebsstunden STIHL Getrie-
befett ergänzen durch Fachhändler2)
Sicherheitsaufkleber ersetzen X
1) danach mit STIHL Harzlöser einsprühen
2) STIHL empfiehlt den STIHL Fachhändler

HSA 66, HSA 86
deutsch
16
Einhalten der Vorgaben dieser
Gebrauchsanleitung vermeidet
übermäßigen Verschleiß und Schäden
am Gerät.
Benutzung, Wartung und Lagerung des
Gerätes müssen so sorgfältig erfolgen,
wie in dieser Gebrauchsanleitung
beschrieben.
Alle Schäden, die durch Nichtbeachten
der Sicherheits-, Bedienungs- und
Wartungshinweise verursacht werden,
hat der Benutzer selbst zu verantworten.
Dies gilt insbesondere für:
–nicht von STIHL freigegebene
Änderungen am Produkt
–die Verwendung von Werkzeugen
oder Zubehören, die nicht für das
Gerät zulässig, geeignet oder
qualitativ minderwertig sind
–nicht bestimmungsgemäße
Verwendung des Gerätes
–Einsatz des Gerätes bei Sport- oder
Wettbewerbs-Veranstaltungen
–Folgeschäden infolge der
Weiterbenutzung des Gerätes mit
defekten Bauteilen
Wartungsarbeiten
Alle im Kapitel "Wartungs- und
Pflegehinweise" aufgeführten Arbeiten
müssen regelmäßig durchgeführt
werden. Soweit diese Wartungsarbeiten
nicht vom Benutzer selbst ausgeführt
werden können, ist damit ein
Fachhändler zu beauftragen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Werden diese Arbeiten versäumt oder
unsachgemäß ausgeführt, können
Schäden entstehen, die der Benutzer
selbst zu verantworten hat. Dazu zählen
unter anderem:
–Schäden am Elektromotor infolge
nicht rechtzeitig oder unzureichend
durchgeführter Wartung (z. B.
unzureichender Reinigung der
Kühlluftführung)
–Schäden am Ladegerät durch
falschen elektrischen Anschluss
(Spannung)
–Korrosions- und andere
Folgeschäden am Gerät,
Akkumulator und Ladegerät infolge
unsachgemäßer Lagerung und
Verwendung
–Schäden am Gerät infolge
Verwendung von qualitativ
minderwertigen Ersatzteilen
Verschleißteile
Manche Teile des Gerätes unterliegen
auch bei bestimmungsgemäßem
Gebrauch einem normalen Verschleiß
und müssen je nach Art und Dauer der
Nutzung rechtzeitig ersetzt werden.
Dazu gehören u. a.:
–Schneidmesser
–Akkumulator
Verschleiß minimieren und
Schäden vermeiden

HSA 66, HSA 86
deutsch
17
1Bedienungsgriff
2Schalthebelsperre
3Schalthebel
4Rasthebel
5Akkumulatorschacht
6Schaltbügel
7Bügelgriff
8Handschutz
9Sperrhebel zur Verriegelung des
Akkumulators
10 Akkumulator
11 Leuchtdioden (LED) am
Akkumulator
12 Drucktaste zur Aktivierung der
Leuchtdioden (LED) am
Akkumulator
13 Messerschutz
14 Schnittschutz (nur HSA 86)
15 Schneidmesser
16 Ladegerät
17 Leuchtdiode (LED) am Ladegerät
18 Anschlussleitung mit Netzstecker
#Maschinennummer
Wichtige Bauteile
8
3
14
99
10
2
5
67
11
12
#13
14 15
18
17
16
9938BA002 KN

HSA 66, HSA 86
deutsch
18
Akku
Das Gerät darf nur mit original Akkus
STIHL AP und STIHL AR betrieben
werden.
Die Laufzeit des Gerätes ist abhängig
vom Energieinhalt des Akkus.
Schneidwerkzeug
Gewicht
Schall- und Vibrationswerte
Zur Ermittlung der Schall- und
Vibrationswerte wird der
Betriebszustand nominelle
Höchstdrehzahl berücksichtigt.
Weiterführende Angaben zur Erfüllung
der Arbeitgeberrichtlinie Vibration
2002/44/EWG siehe www.stihl.com/vib/
Schalldruckpegel Lp nach
EN 60745-2-15
Schallleistungspegel Lw nach
EN 60745-2-15
Vibrationswert ahv nach EN 60745-2-15
Für den Schalldruckpegel und den
Schallleistungspegel beträgt der
K-Faktor nach RL 2006/42/EG =
2,5 dB(A); für den Vibrationswert beträgt
der K-Faktor nach RL 2006/42/EG =
2,0 m/s2.
Die angegebenen Vibrationsswerte sind
nach einem genormten Prüfverfahren
gemessen worden und können zum
Vergleich von Elektrogeräten
herangezogen werden.
Die tatsächlich auftretenden
Vibrationswerte können von den
angegebenen Werten abweichen,
abhängig von der Art der Anwendung.
Die angegebenen Vibrationswerte
können zu einer ersten Einschätzung
der Vibrationsbelastung verwendet
werden.
Die tatsächliche Vibrationsbelastung
muss eingeschätzt werden. Dabei
können auch die Zeiten berücksichtigt
werden, in denen das Elektrogerät
abgeschaltet ist, und solche, in denen es
zwar eingeschaltet ist, aber ohne
Belastung läuft.
Transport
STIHL Akkumulatoren erfüllen die nach
UN-Handbuch ST/SG/AC.10/11/Rev.5
Teil III, Unterabschnitt 38.3 genannten
Voraussetzungen.
Der Benutzer kann STIHL
Akkumulatoren beim Straßentransport
ohne weitere Auflagen zum Einsatzort
des Gerätes mitführen.
Die enthaltenen Lithium-Ionen
Akkumulatoren unterliegen den
Bestimmungen des Gefahrgutrechts.
Beim Versand durch Dritte (z. B.
Lufttransport oder Spedition) sind
besondere Anforderungen an die
Verpackung und Kennzeichnung zu
beachten.
Technische Daten
Typ: Lithium-Ion
Bauart: AP, AR
Zahnabstand:
HSA 66: 30 mm
HSA 86: 33 mm
Hubzahl: 3000 1/min
Schnittlänge:
HSA 66: 500 mm
HSA 86: 450 mm 1)
620 mm 1)
Schärfwinkel zur
Messerebene:
HSA 66: 35°
HSA 86: 45°
ohne Akkumulator, mit Schneidwerk-
zeug, ohne Messerschutz
HSA 66: 3,1 kg
HSA 86: 3,0 kg 2)
3,3 kg 3)
1) je nach Ausführung
2) Ausführung mit 450 mm
Schnittlänge
3) Ausführung mit 620 mm
Schnittlänge
HSA 66: 83 dB(A)
HSA 86: 83 dB(A)
HSA 66: 94 dB(A)
HSA 86: 94 dB(A)
Handgriff
links
Handgriff
rechts
HSA 66: 3,7 m/s22,3 m/s2
HSA 86: 3,7 m/s22,3 m/s2
