Style selections Lana LWSODS User manual

1
Serial Number Purchase Date
ATTACH YOUR RECEIPT HERE
ITEM #5120853
MODEL #LWSODS
Français p. 14
Español p. 27
OPEN DRAWER STORAGE
2

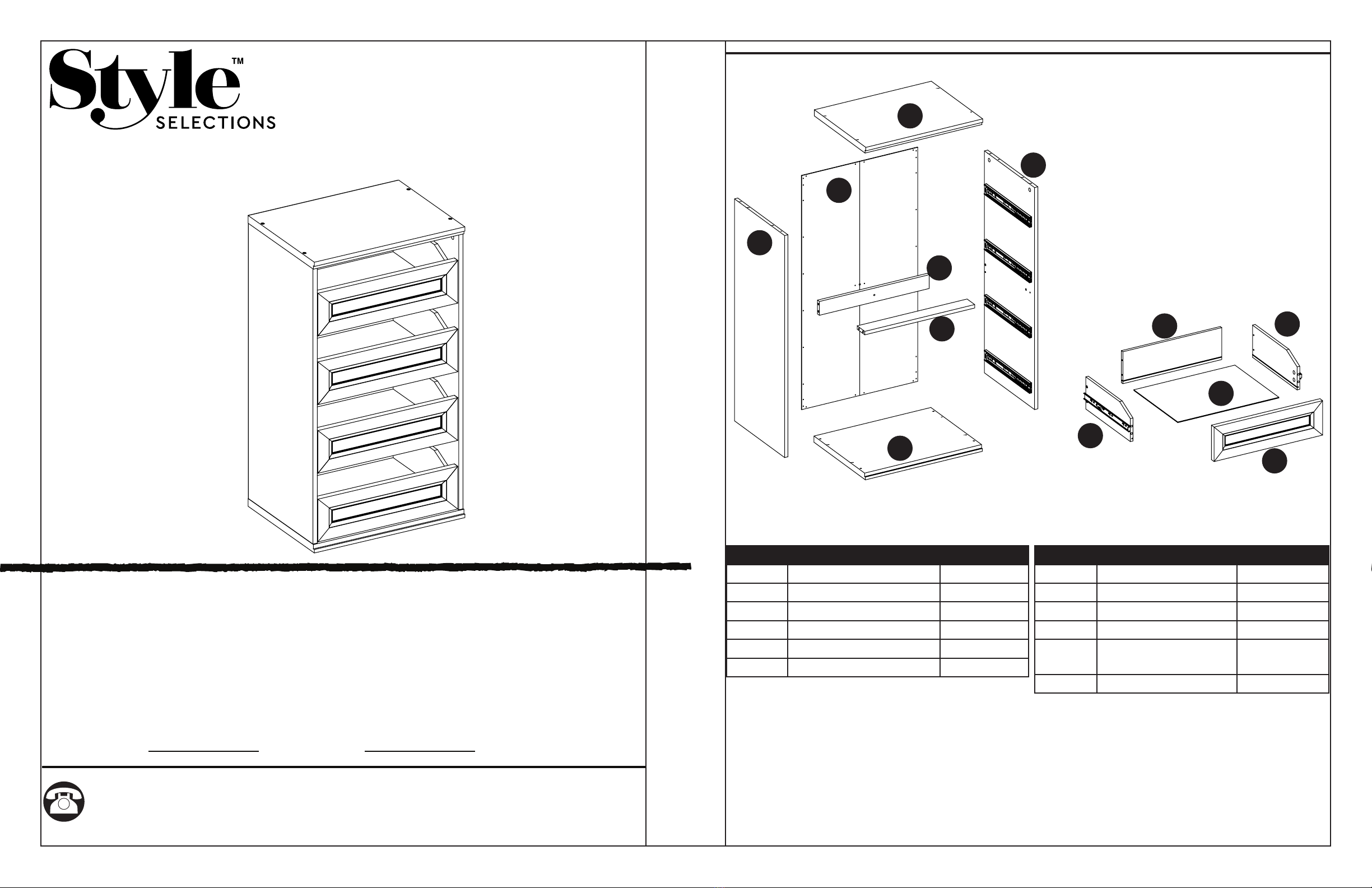

PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
A Top Panel 1
B Side Panel Left 1
C Side Panel Right 1
D Back Panel 1
E Back Stretcher 1
F Front Stretcher 1
A
C
G
E
F
D
H
I
J
K
L
B
PART DESCRIPTION QUANTITY
G Bottom Panel 1
H Drawer Back 4
I Drawer Left 4
J Drawer Right 4
K Drawer Bottom 4
L Drawer Front 4
STYLE SELECTIONS is a trademark or registered
trademark of LF, LLC. All rights reserved.
Questions? Call customer service at 1-877-888-8225,8 a.m. - 8 p.m., EST, Monday - Sunday.

43
HARDWARE CONTENTS (not shown actual size)
AA
EE
II
MM
JJ
NN
BB
FF
KK
OO
CC
GG
LL
PP
DD
HH
Cam Lock
Qty. 8
M3.5 x 15 mm
Screw
Qty. 22
Metal Plate
Qty. 1
Back Crosser
Qty. 1
Plastic Cover
Qty. 20
Drywall Anchor
Qty. 1
Small Cam Lock
Qty. 16
M3.5 x 19 mm
Screw
Qty. 4
M4 x 38 mm
Screw
Qty. 16
M5 x 65 mm
Screw
Qty. 1
Cap
Qty. 4
Floor Leveler
Qty. 4
Cam Bolt
Qty. 24
Wood Dowel
Qty. 16
M4 x 50 mm Screw
Qty. 4

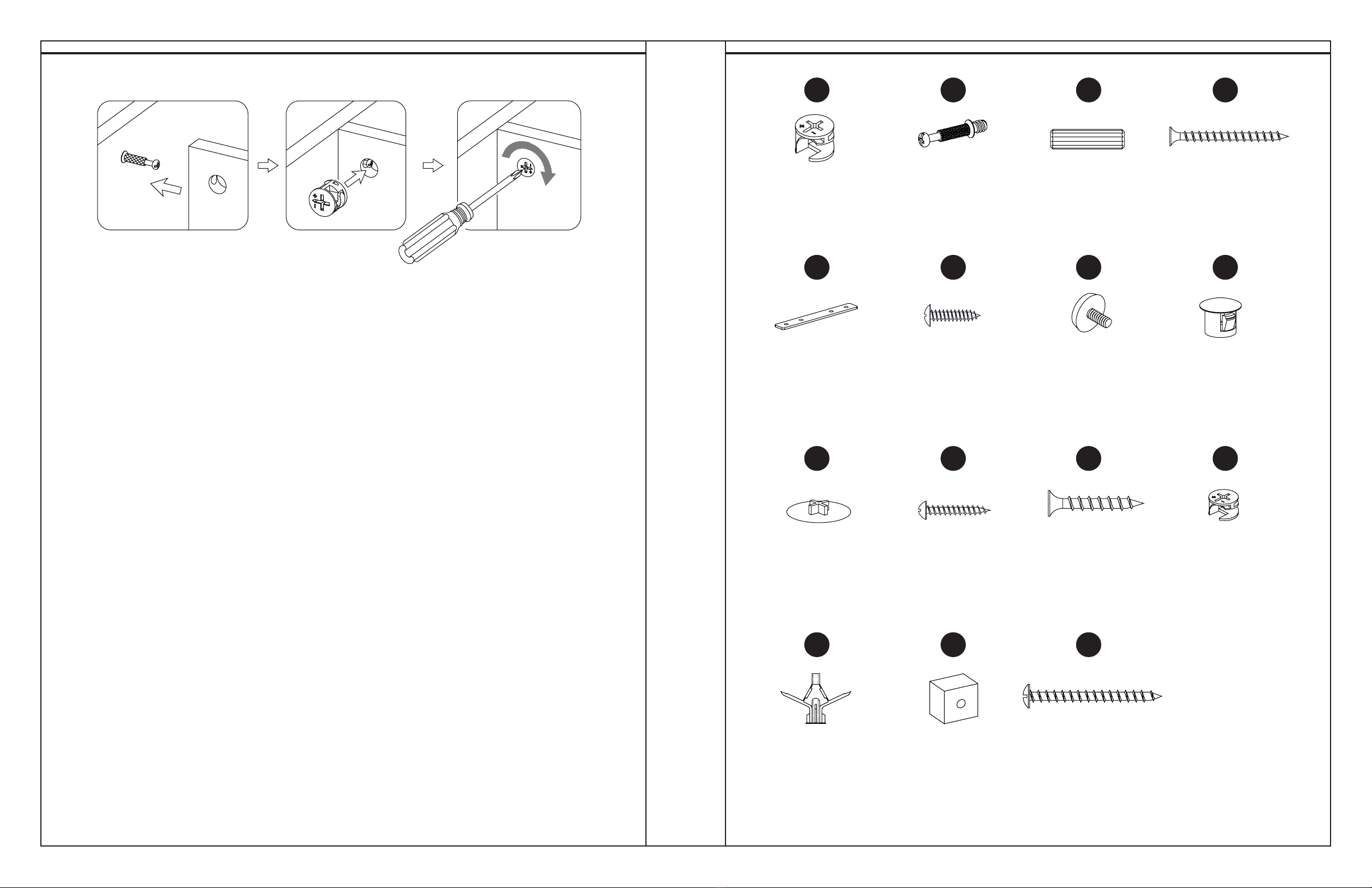

CAM LOCK SYSTEM OPERATION
1 2 3
1. Screw the Cam Bolt into the pre-drilled small holes on the panel. Connect both panels together;
making sure the Cam Bolt goes into the pre-drilled hole at the end of the panel with the Cam
Lock.
2. Insert the Cam Lock into the pre-drilled large hole in the panel. Make sure the arrow on the
Cam Lock is pointed towards the Cam Bolt.
3. Once the Cam Bolt is connected inside the Cam Lock, take a Phillips screwdriver (not included)
and tighten the Cam Lock clockwise.

65

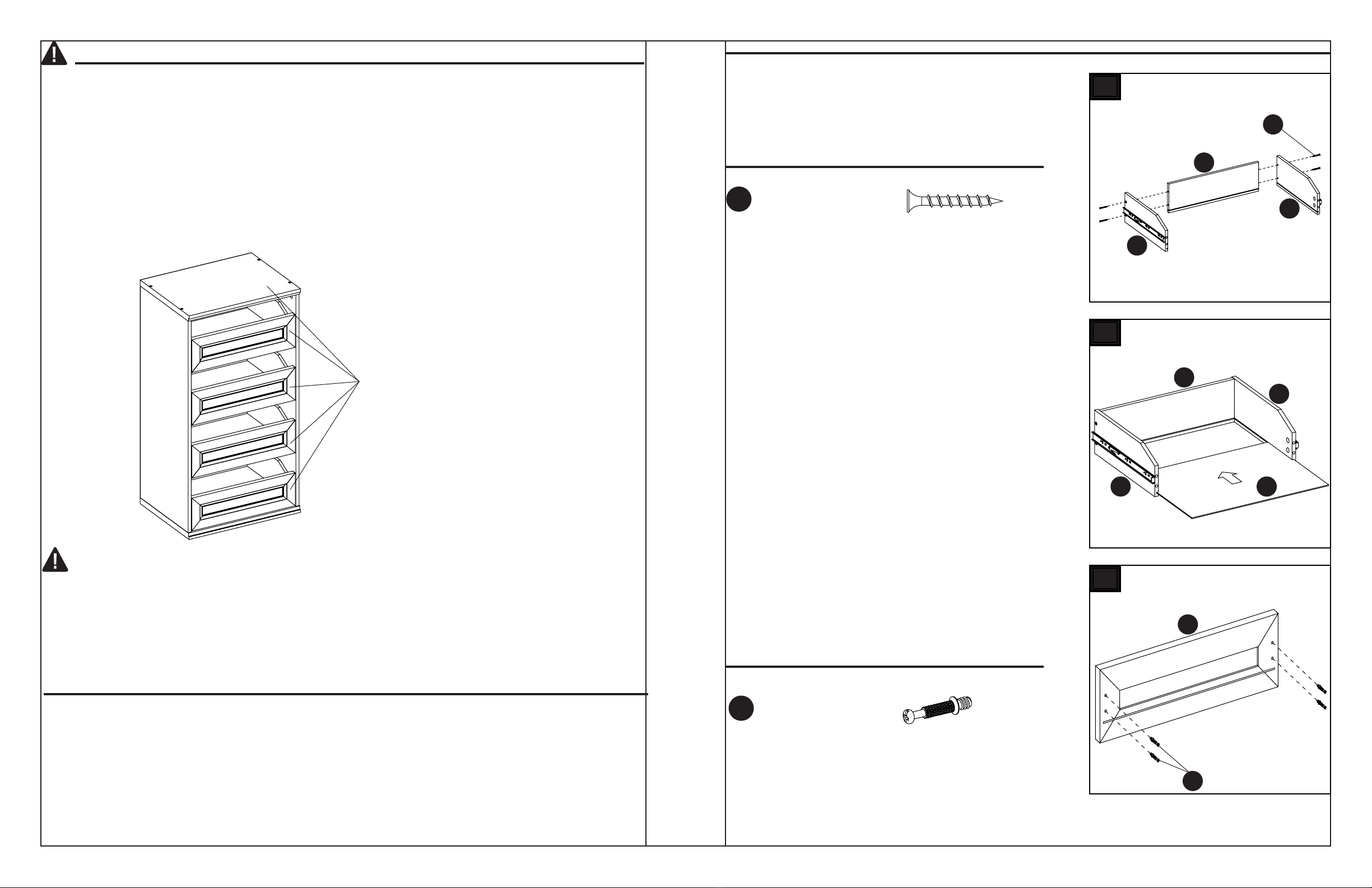

PREPARATION

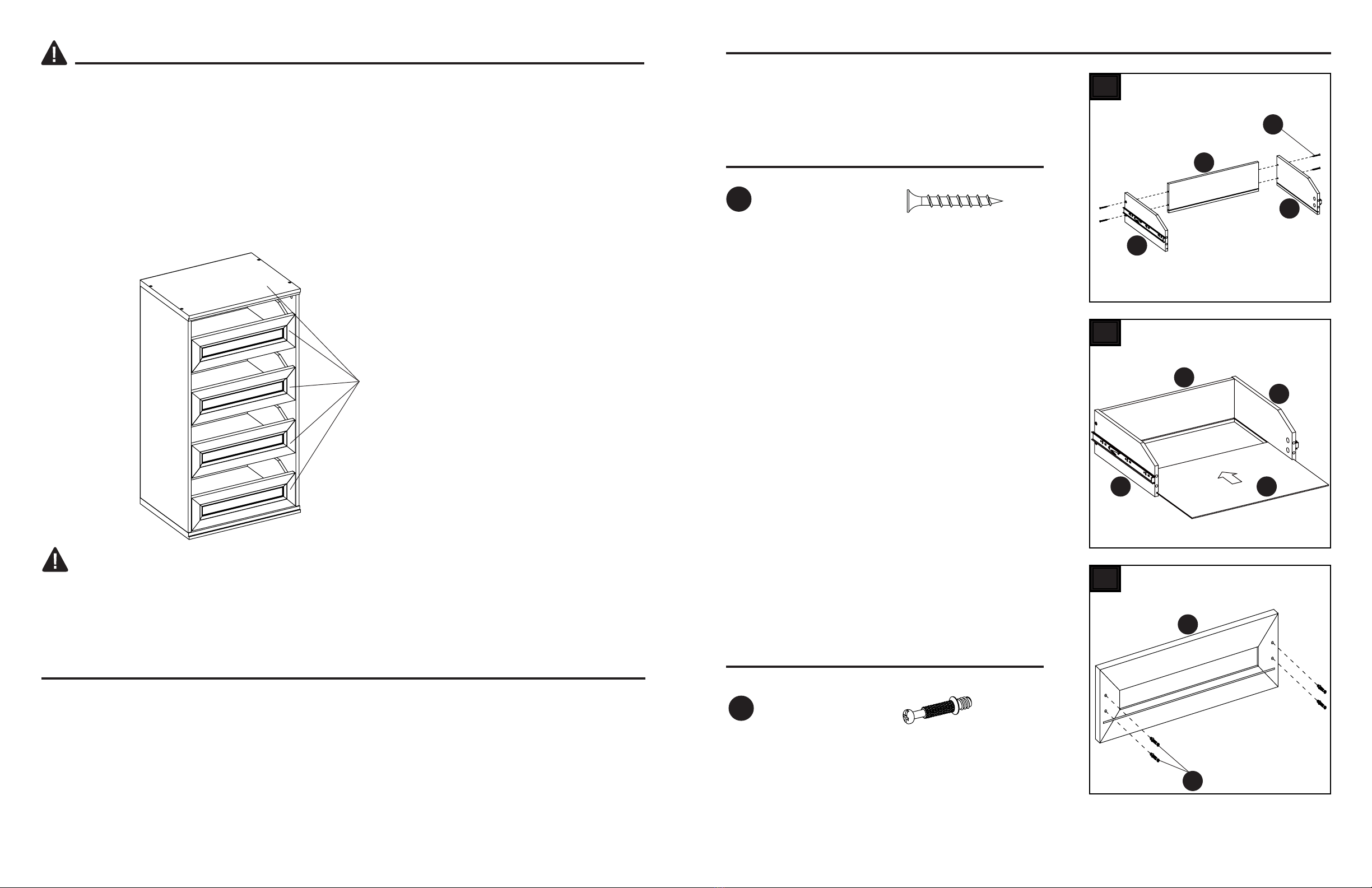

SAFETY INFORMATION
WARNING
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
Please read and understand this entire manual prior to assembling the product.
1. Do not allow children to climb or play in or around this product.
2. Use this unit for its intended purpose only. Do not use shelves as step ladder.
3. To avoid damage, assemble the product on a sturdy, level and protective surface.
4. Make sure all bolts/screws are tightly fastened before the unit is used.
5. Check bolts/screws periodically and tighten them if necessary.
MAXIMUM LOAD: 30 LBS.(13.6KG)
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 50 minutes
Tools Required for Assembly (not included): Rubber Mallet, Phillips screwdriver.
THIS UNIT IS INTENDED FOR USE ONLY WITH THE MAXIMUM WEIGHTS INDICATED. USE
WITH PRODUCTS HEAVIER THAN THE MAXIMUM WEIGHTS INDICATED MAY RESULT IN
INSTABILITY CAUSING POSSIBLE INJURY. DISTRIBUTE WEIGHT EVENLY.
ASSEMBLY INSTRUCTIONS
1. Attach drawer left (I) and drawer right (J) to drawer
back (H) using M4 x 38 mm screws (KK).
2. Insert drawer bottom (K) into drawer left (I), drawer
right (J) and drawer back (H).
3. Insert cam bolts (BB) into drawer front (L).
1
2
3
KK
BB
Hardware Used
Hardware Used
M4 x 38 mm Screw x 16
KK
L
H
I
J
K
I
J
H
x 4
x 4
x 4
Cam Bolt x 16
BB

7 8
ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS

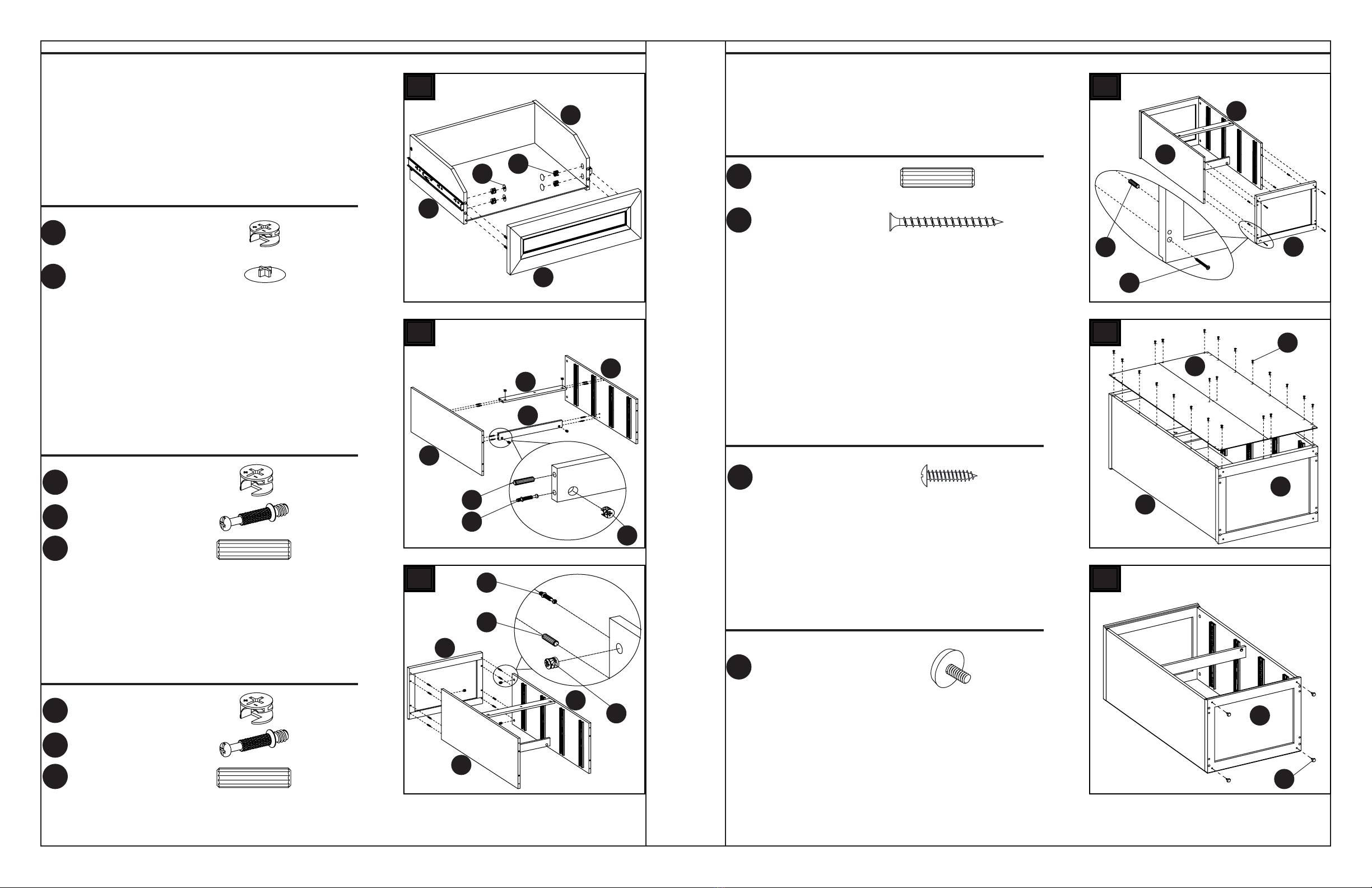

4. Attach drawer front (L) to drawer left (I), drawer right (J)
using small cam locks (LL).
Plug Plastic Covers (II) to cover the small cam locks for
nice looking.
Repeat previous steps to attach other three drawers.
7. Insert wood dowels (CC) into bottom panel (G).
Attach bottom panel (G) to side panel left (B) & side panel
right (C) securing with M4 x 50 mm screws (DD).
8. Expand the back panel (D) and lay it onto the back
edges of assembled frame making sure the margins along
all edges are equal. Attach the back panel in place by us-
ing M3.5 x 15 mm screws (FF) through the pre-drilled holes
of back panel.
9. Insert oor levelers (GG) into the bottom of bottom
panel (G).
5. Install cam bolts (BB) and wood dowels (CC) into
pre-drilled holes on side panel left (B) & side panel right
(C) and make sure they are completely seated, attach
back stretcher (E) & front stretchers (F) to side panel left
(B) and side panel right (C) by cam locks (AA)as shown
in gure.
6. Insert the cam bolts (BB) and wood dowels (CC) into
pre-drilled holes on top panel (A), Position the Top Panel
(A) onto the side panel left (B) and side panel right (C) by
cam locks (AA)as shown in gure.
4 7
9
85
6
LL
II
FF
Hardware Used
Hardware Used Hardware Used
Hardware Used
Hardware Used
Hardware Used
Small Cam Lock
Plastic Cover
Floor Leveler
x 16
x 16
x 4
GG
LL
II
L
J
I
x 4
D
C
G
M3.5 x 15 mm Screw x 22
FF
Cam Lock
Cam Bolt
Wood Dowel
x 4
x 4
x 4
AA
BB
CC
Wood Dowel
M4 x 50 mm
Screw
x 4
x 4
CC
DD
Cam Lock
Cam Bolt
Wood Dowel
x 4
x 4
x 4
AA
BB
CC
CC
BB
AA
C
B
E
F
AA
C
B
A
BB
CC
CC
DD
B
C
G
GG
G

9 10
ASSEMBLY INSTRUCTIONS

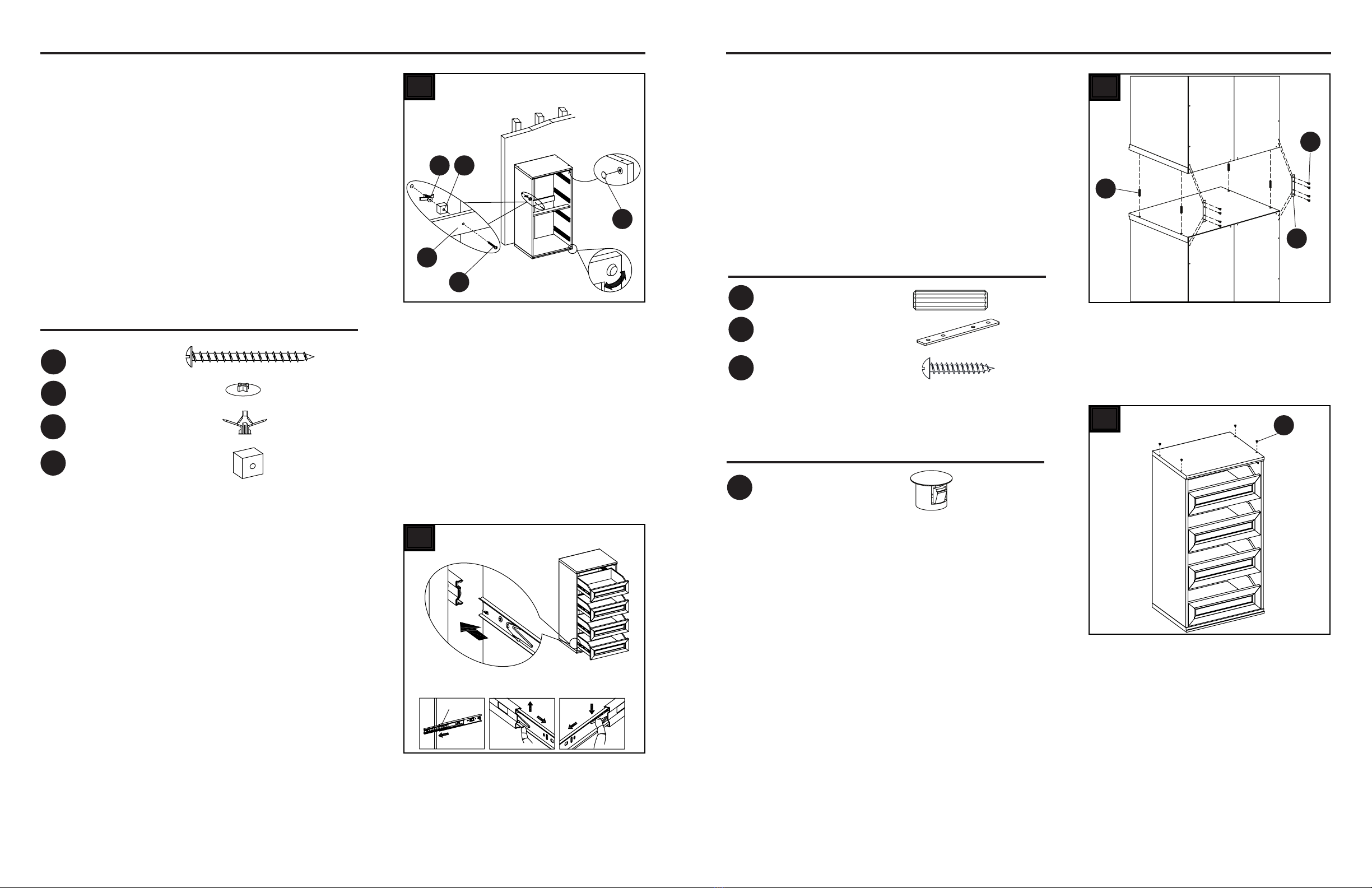

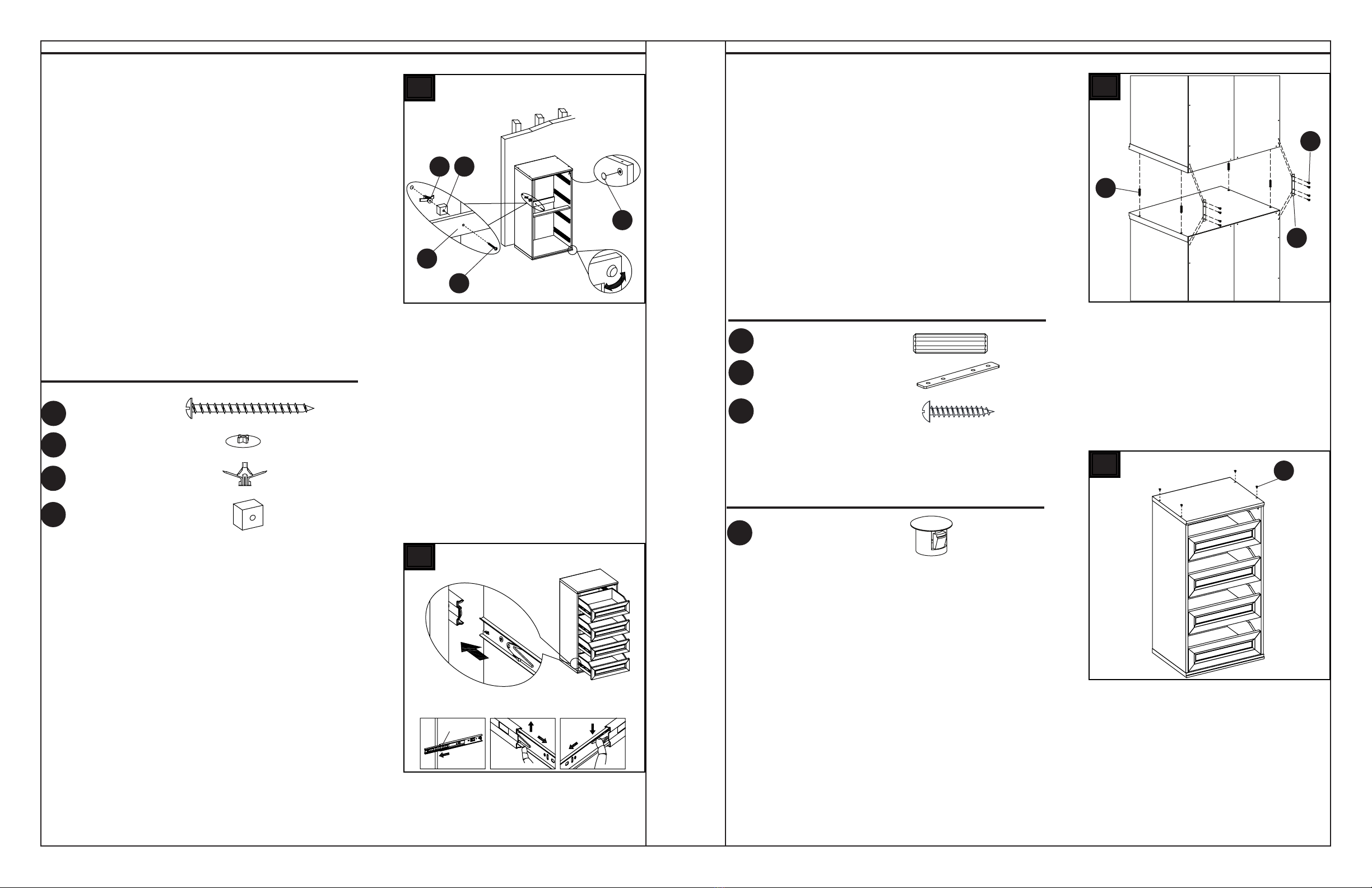

10. Adjust oor levelers to level the unit against the wall
where desired. Using back stretcher (E) as a template, mark
one mounting holes location on the wall. Drill one pilot holes
into the wall where previously marked. Make sure that the
drilled holes can t for the wall anchors (sold separately)
properly. Press the anchors into the holes and gently tap
with a hammer until ush in the holes. If the mounting hole
coincides with a wooden stud, there is no need wall anchor.
Align back stretcher (E) and back crossers (NN) over the
drywall anchors (MM) and secure with M5 x 65 mm screw
(OO). Tighten securely with phillips screwdriver.
Plug Plastic Covers (II) to cover the small cam locks for nice
looking.
NOTE: Must install for both base and stacker.
12. This cabinet was designed with a feature that allows
stacking two units. Additional units sold separately. Insert
wood dowels (CC) into the holes on top of the base unit.
Place bottom of second unit onto the inserted dowels.
Secure units together by attaching the metal plates (EE)
at both ends with the M3.5 x 19 mm screws (JJ) into the
predrilled holes.
If you plan to use this unit as hutch (stand this on anoth-
er one), please skip step 9 &13.
NOTE: Remove caps (HH) before stacking two units
together.
10
11
JJ
CC
EE
Hardware Used
Metal Plate
Wood Dowel
M3.5 x 19 mm Screw
x 1
x 4
x 4
EE
CC
JJ
ASSEMBLY INSTRUCTIONS
12
13
OO
MM NN
II
E
Ball bearing cart
Hardware Used
Drywall Anchor x 1
x 1
MM
Plastic Cover
Back Crosser
x 4
x 1
II
OO
NN
M5 x 65 mm
Screw
11. Drawer installation
1a. Extend the ball bearing slide tracks on the unit all
the way forward (including ball bearing cart).
1b. Align the slide runners on the assembled drawers
with the slide tracks and push the drawer carefully
inside until it stops.
NOTE: If the drawer does not go in smoothly, please take it
out and repeat the step. If you need to remove the drawer,
please pull the drawer all the way out, then simultaneously
pushes the plastic release lever of the ball bearing slides
up on one side and down on the other side, and then pull it
completely out.
13. Insert the caps (HH) into the holes on top of the top
panel (A).
Hardware Used
Cap x 4
HH
HH
Wall

11 12
CARE AND MAINTENANCE
LIMITED LIFETIME WARRANTY
This product is warranted to the original purchaser. If there is a failure in this unit due to defects in
materials or workmanship, the manufacturer will repair or replace this item at our discretion without
charge. Warranty is void if product has been assembled incorrectly, misused, abused by
overloading, altered in any way or damaged due to accident. This warranty is not transferable and
does not cover chipping, aking, scratches, rust, dents, or other damages to the surfaces of this
product. Responsibility of the manufacturer is limited to repair or replacement of this product. The
manufacturer is not responsible for consequential, incidental, or other damages or losses resulting
from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitation may not apply to you.
This warranty gives you specic legal rights and you may have other rights which vary from state
to state.
• Periodically check to make certain all components are properly positioned, free from damage
and rmly connected.
• Use a soft, clean cloth that will not scratch the surface when dusting.
• Never use water to clean the furniture as it may cause damage to the nish.
• Wipe clean using a damp cloth and a mild cleaner. Wipe dry with a clean cloth.
• In the event that the furniture is stained or otherwise damaged during use, it is recommended
you call a professional to repair the furniture.
• Keep furniture away from direct sunlight as it may damage the nish.
• It is best to keep the furniture in a climate-controlled environment. Extreme temperature and
humidity changes can cause fading, warping, shrinking and splitting of wood.

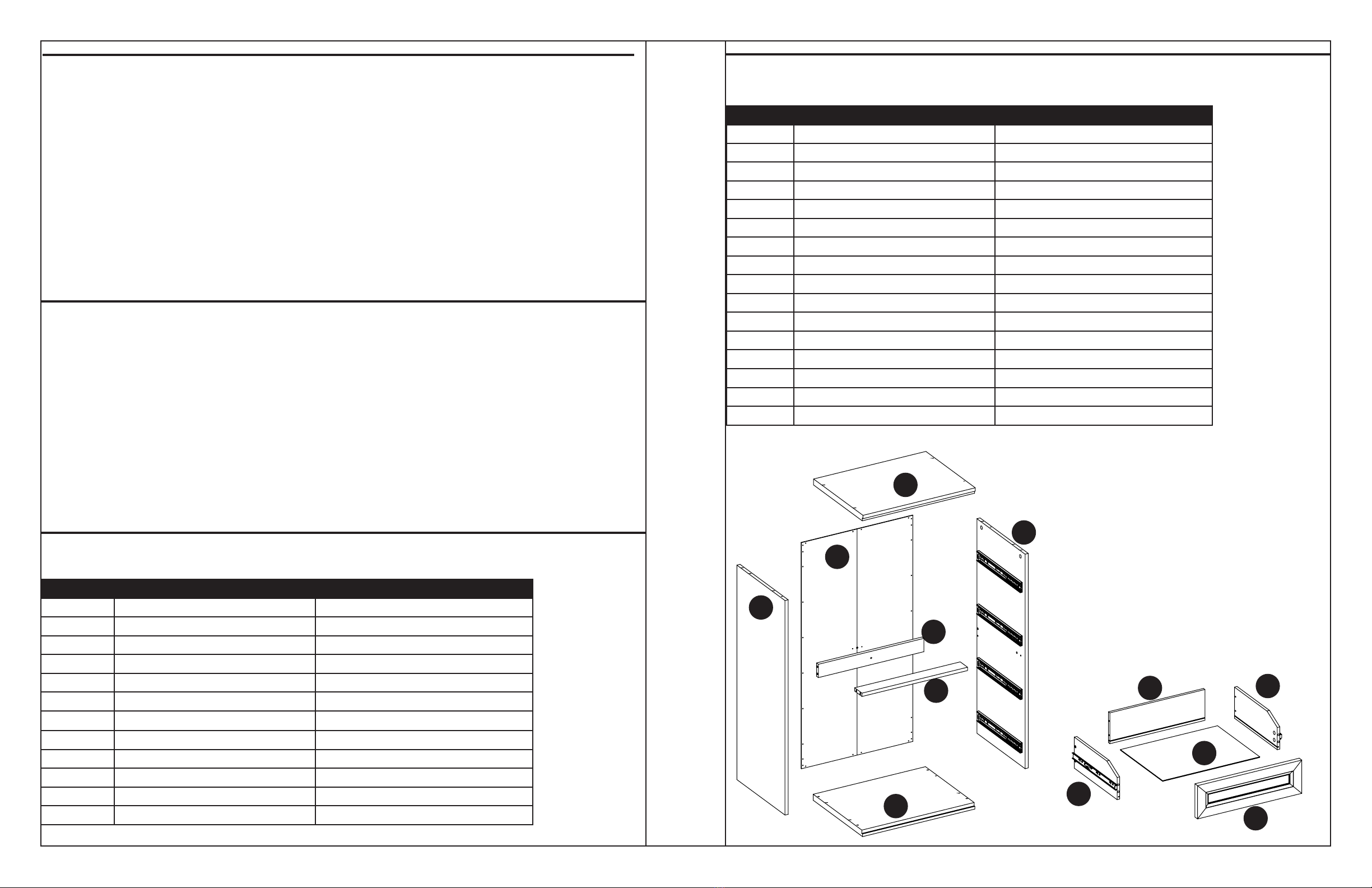

PART DESCRIPTION PART #
A Top Panel 00LWSODS-A
B Side Panel Left 00LWSODS-B
C Side Panel Right 00LWSODS-C
D Back Panel 00LWSODS-D
E Back Stretcher 00LWSODS-E
F Front Stretcher 00LWSODS-F
G Bottom panel 00LWSODS-G
H Drawer Back 00LWSODS-H
IDrawer Left 00LWSODS-I
JDrawer Right 00LWSODS-J
KDrawer Bottom 00LWSODS-K
LDrawer Front 00LWSODS-L
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-877-888-8225,8 a.m. - 8 p.m., EST,
Monday - Sunday.
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-877-888-8225,8 a.m. - 8 p.m., EST,
Monday - Sunday.
PART DESCRIPTION PART #
AA Cam Lock 00LWSODS-AA
BB Cam Bolt 00LWSODS-BB
CC Wood Dowel 00LWSODS-CC
DD M4 x 50 mm Screw 00LWSODS-DD
EE Metal Plate 00LWSODS-EE
FF M3.5 x 15 mm Screw 00LWSODS-FF
GG Floor Leveler 00LWSODS-GG
HH Cap 00LWSODS-HH
II Plastic Cover 00LWSODS-II
JJ M3.5 x 19 mm Screw 00LWSODS-JJ
KK M4 x 38 mmScrew 00LWSODS-KK
LL Small Cam Lock 00LWSODS-LL
MM Drywall Anchor 00LWSODS-MM
NN Back Crosser 00LWSODS-NN
OO M5 x 65 mm Screw 00LWSODS-OO
CH Complete Hardware 00LWSODS-CH
A
C
G
E
F
D
H
I
J
K
L
B

13
Date: 2022-10-03
Rev. 0001-A
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-877-888-8225,8 a.m. - 8 p.m., EST,
Monday - Sunday.
AA
EE
II JJ
BB
FF
KK
CC
GG
LL
DD
HH
QQ
MM NN OO
Printed in Vietnam

14
ARTICLE # 5120853
MODÈLE # LWSODS
RANGEMENT À TIROIRS OUVERT
15

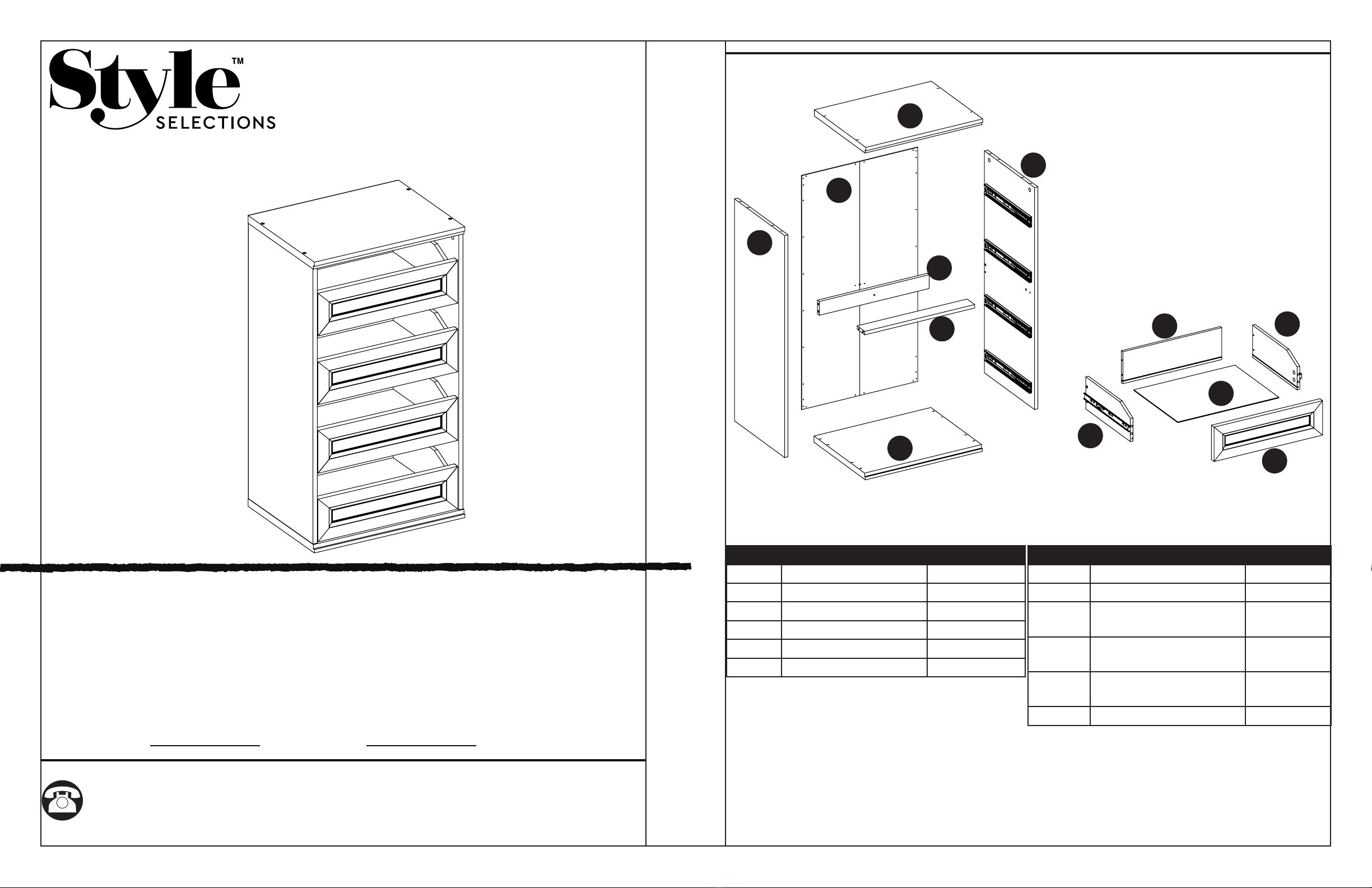

CONTENU DE L’EMBALLAGE
PIÈCE DESCRIPTION QUANTITÉ
A Panneau supérieur 1
B Panneau latéral gauche 1
C Panneau latéral droit 1
D Panneau arrière 1
E Civière arrière 1
F Civière avant 1
A
C
G
E
F
D
H
I
J
K
L
B
PIÈCE DESCRIPTION QUANTITÉ
G Panneau inférieur 1
H Tiroir arrière 4
I Tiroir gauche 4
J Tiroir droit 4
K Panneau inférieur du
tiroir
4
L Front du tiroir 4
STYLE SELECTIONS est une marque
commerciale ou une marque déposée de
LF, LLC, tous droits réservés.
Numéro de série Date d’achat
JOIGNEZ VOTRE REÇU ICI
Des questions? Appelez notre service à la clientèle au 1-877-888-8225, de 8 h à 20 h, HNE,
du lundi au dimanche

1716
QUINCAILLERIE INCLUSE (non illustrée à la grandeur réelle)
AA
EE
II
MM
JJ
NN
BB
FF
KK
OO
CC
GG
LL
DD
HH
Attache Camloc
Qté. 8
Vis M3.5 x 15 mm
Qté. 22
Plaque Métallique
Qté. 1
Traverse arrière
Qté. 1
Couvercle en
Plastique
Qté. 20
Cheville d’ancrage
Qté. 1
Petite Attache
Camloc
Qté. 16
Vis M3.5 x 19 mm
Qté. 4
Vis M4 x 38 mm
Qté. 16
Vis M5 x 65 mm
Qté. 1
Couvercle
Qté. 4
Patin réglable
Qté. 4
Boulon à came
Qté. 24
Goujon de bois
Qté. 16
Vis M4 x 50 mm
Qté. 4
FONCTIONNEMENT DU SYSTÈME CAMLOC
1 2 3
1. Visser un boulon à came dans la douille taraudée sur le panneau. Insérer une came dissimulée
dans le trou percé sur le panneau.
2. S’assurer que la èche sur la came dissimulée soit orientée vers l’entrée du boulon à came.
3. Connecter les deux panneaux en s’assurant que le boulon à came s’insère dans le trou percé à
l’extrémité du panneau avec la came dissimulée.

1918
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter
d’assembler, d’utiliser ou d’installer le produit.
CHARGE MAXIMALE: 30 LBS.(13.6KG)
CET ARTICLE NE PEUT SUPPORTER QUE LA CHARGE MAXIMALE INDIQUÉE.
L’UTILISATION DE CET ARTICLE AVEC DES PRODUITS DONT LE POIDS DÉPASSE LA
CHARGE MAXIMALE INDIQUÉE PEUT ENTRAÎNER DE L’INSTABILITÉ ET CAUSER DES
BLESSURES. RÉPARTISSEZ LA CHARGE DE FAÇON UNIFORME.
INSTRUCTIONS POUR L’ASSEMBLAGE
1. Fixer le tiroir gauche (I) et le tiroir droit (J) au tiroir ar-
rière (H), serrer avec les vis M4 x 38 mm (KK).
2. Insérer le tiroir bas (K) dans le tiroir gauche (I), le
tiroir droit (J) et le tiroir arrière (H).
3. Insérez les boulons à came (BB) dans la façade du
tiroir (L).
1
2
3
KK
BB
Quincaillerie Utilisée
Quincaillerie Utilisée
Vis M4 x 38 mm x 16
KK
L
H
I
J
K
I
J
H
x 4
x 4
x 4
Boulon à came x 16
BB
PRÉPARATION
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif : 50 minutes.
Outils nécessaires pour l’assemblage (non inclus): Marteau en caoutchouc, Tournevis cruciforme.
1. Ne laissez pas les enfants grimper ou jouer sur l’article ni autour de celui-ci.
2. Utilisez cet article uniquement pour l’usage auquel il est destiné. N’utilisez pas les tablettes
comme s’il s’agissait d’une échelle.
3. Assemblez l’article sur une surface solide, plane et protectrice, pour éviter de l’endommager.
4. Assurez-vous que tous les boulons et toutes les vis sont bien serrés avant d’utiliser l’article.
5. Vériez les boulons et les vis régulièrement et serrez-les au besoin.

20 21
INSTRUCTIONS POUR L’ASSEMBLAGE INSTRUCTIONS POUR L’ASSEMBLAGE
4. Fixez la façade du tiroir (L) au tiroir gauche (I), au tiroir
droit (J) à l’aide de petits verrous à came (LL).
Emboîtez les couvercles en plastique (II) pour couvrir les
petits verrous à came pour une belle apparence.
Répétez les étapes précédentes pour xer les trois autres
tiroirs
7. Insérez les chevilles en bois (CC) dans le panneau
inférieur (G). Fixez le panneau inférieur (G) au panneau la-
téral gauche (B) et au panneau latéral droit (C) en le xant
avec des vis M4 x 50 mm (DD).
8. Déployez le panneau arrière (D) et posez-le sur les
bords arrière du cadre assemblé en vous assurant que les
marges le long de tous les bords sont égales. Fixez le pan-
neau arrière en place à l’aide de vis M3, 5 x 15 mm (FF) à
travers les trous pré-percés du panneau arrière.
9. Insérez les niveleurs de sol (GG) dans la partie inféri-
eure du panneau inférieur (G).
5. Installez les boulons à came (BB) et les chevilles en
bois (CC) dans les trous pré-percés sur le panneau laté-
ral gauche (B) et le panneau latéral droit (C) et s’assurer
qu’ils sont complètement en place, xer la glissière
arrière (E) et les glissières avant (F) au panneau latéral
gauche (B) et au panneau latéral droit (C) à l’aide des
verrous à came (AA) comme indiqué sur la gure.
6. Insérez les boulons à came (BB) et les chevilles en
bois (CC) dans les trous pré-percés du panneau supérieur
(A), positionnez le panneau supérieur (A) sur le panneau
latéral gauche (B) et le panneau latéral droit (C) à l’aide
des verrous à came (AA) comme indiqué sur la gure.
4 7
9
85
6
LL
II
FF
Quincaillerie Utilisée
Quincaillerie Utilisée Quincaillerie Utilisée
Quincaillerie Utilisée
Quincaillerie Utilisée
Quincaillerie Utilisée
Petite Attache Camloc
Couvercle en Plastique
Patin réglable
x 16
x 16
x 4
GG
LL
II L
J
I
x 4
D
C
G
Vis M3.5 x 15 mm x 22
FF
Attache Camloc
Boulon à came
Goujon de bois
x 4
x 4
x 4
AA
BB
CC
Goujon de bois
Vis M4 x 50 mm
x 4
x 4
CC
DD
Attache Camloc
Boulon à came
Goujon de bois
x 4
x 4
x 4
AA
BB
CC
CC
BB
AA
C
B
E
F
AA
C
B
A
BB
CC
CC
DD
B
C
G
GG
G

22 23
INSTRUCTIONS POUR L’ASSEMBLAGE
10
11
JJ
CC
EE
INSTRUCTIONS POUR L’ASSEMBLAGE
12
13
OO
MM NN
II
E
Chariot à
roulements à billes
HH
10. Ajutez les patins pour mettre le meuble de niveau con-
tre le mur à l’endroit désiré. En utilisant le panneau arrière
(E) comme gabarit, marquez l’emplacement de deux trous
de xation sur le mur. Percez deux trous pilotes dans le mur
à l’endroit marqué précédemment. Assurez-vous que les
trous percés peuvent s’adapter correctement aux ancrages
muraux (vendus séparément). Enfoncez les ancres dans
les trous et tapez doucement avec un marteau jusqu’à ce
qu’elles a󰀪eurent dans les trous. Si le trou de montage
coïncide avec un montant en bois, il n’est pas nécessaire
d’utiliser une cheville murale. Alignez le panneau arrière (E)
et les traverses arrière (NN) sur les Cheville d’ancrage (MM)
et xez-les avec deux vis M5 x 65 mm (OO). Serrer ferme-
ment avec un tournevis cruciforme.
Emboîtez les couvercles en plastique (II) pour couvrir les
petits verrous à came pour une belle apparence.
REMARQUE : La base et le gerbeur doivent être installés.
Quincaillerie Utilisée
Cheville d’ancrage x 1
x 1
MM
Couvercle en Plastique
Traverse arrière
x 4
x 1
II
OO
NN
M5 x 65 mm
Vis
12. Cet meuble a été conçu avec une fonctionnalité qui
permet d’empiler deux unités. Unités supplémentaires ven-
dues séparément. Insérez les chevilles en bois (CC) dans
les trous situés sur le dessus de l’unité de base. Placez le
bas de la deuxième unité sur les chevilles insérées. Fixez
les unités ensemble en attachant les plaques métalliques
(EE) aux deux extrémités avec les vis M3,5 x 19 mm (JJ)
dans les trous pré-percés.
Si vous prévoyez d’utiliser cette unité comme bu󰀨et (la
poser sur une autre unité), veuillez ignorer les étapes 9 et
13.
REMARQUE : Retirez les Couvercleuchons (HH) avant
d’empiler deux unités ensemble.
Quincaillerie Utilisée
Plaque Métallique
Goujon de bois
Vis M3.5 x 19 mm
x 1
x 4
x 4
EE
CC
JJ
13. Insérez les Couvercleuchons (HH) dans les trous si-
tués sur le panneau supérieur (A).
Quincaillerie Utilisée
Couvercle x 4
HH
11. Installation de tiroir
REMARQUE: Si le tiroir n’entre pas en douceur, veuillez
le sortir et répéter l’opération. Si vous devez retirer le
tiroir, veuillez le tirer à fond, puis poussez simultanément
le levier de déblocage en plastique des glissières à billes
vers le haut d’un côté et vers le bas de l’autre côté, puis
tirez-le complètement.
1b. Alignez les glissières des tiroirs assemblés avec les
rails à glissière et poussez le tiroir avec pré caution à
l’intérieur jusqu’à ce qu’il s’arrête.
1a. Prolongez les chariots à roulement à billes de l’unité
jusqu’au bout (y compris le chariot à roulement à
billes).
Mur

24 25
SOIN ET ENTRETIEN
PIÈCE DESCRIPTION PIÈCE #
A Panneau supérieur 00LWSODS-A
B Panneau latéral gauche 00LWSODS-B
C Panneau latéral droit 00LWSODS-C
D Panneau arrière 00LWSODS-D
E Civière arrière 00LWSODS-E
F Civière avant 00LWSODS-F
G Panneau inférieur 00LWSODS-G
H Tiroir arrière 00LWSODS-H
ITiroir gauche 00LWSODS-I
JTiroir droit 00LWSODS-J
KPanneau inférieur du tiroir 00LWSODS-K
LFront du tiroir 00LWSODS-L
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au 1-877-888-
8225, entre 8 h et 20 h (HNE), du lundi au dimanche.
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au 1-877-888-
8225, entre 8 h et 20 h (HNE), du lundi au dimanche.
PIÈCE DESCRIPTION PIÈCE #
AA Attache Camloc 00LWSODS-AA
BB Boulon à came 00LWSODS-BB
CC Goujon de bois 00LWSODS-CC
DD Vis M4 x 50 mm 00LWSODS-DD
EE Plaque Métallique 00LWSODS-EE
FF Vis M3.5 x 15 mm 00LWSODS-FF
GG Patin réglable 00LWSODS-GG
HH Couvercle 00LWSODS-HH
II Couvercle en Plastique 00LWSODS-II
JJ Vis M3.5 x 19 mm 00LWSODS-JJ
KK Vis M4 x 38 mm 00LWSODS-KK
LL Petite Attache Camloc 00LWSODS-LL
MM Cheville d’ancrage 00LWSODS-MM
NN Traverse arrière 00LWSODS-NN
OO Vis M5 x 65 mm 00LWSODS-OO
CH Quincaillerie complète 00LWSODS-CH
A
C
G
E
F
D
H
I
J
K
L
B
GARANTIE LIMITÉE À VIE
Ce produit est garanti à l’acheteur original. En cas de défaut de fabrication ou des matériaux, le
fabricant réparera ou remplacera cet article, à sa discrétion, sans frais. La garantie est nulle si le
produit a été mal assemblé, utilisé inadéquatement, abusé par la surcharge, modi é de quelque
manière que ce soit ou endommagé suite à un accident. La présente garantie n’est pas transférable
et ne couvre pas l’écaillage, les éra ures, la rouille, l’enfoncement ni les autres dommages aux
surfaces du produit. La responsabilité du fabricant se limite à réparer ou remplacer ce produit. Le
fabricant n’est pas responsable des dommages indirects ou accessoires ou de tout autre dommage
ou perte résultant d’un bris du produit.
La présente garantie remplace toute autre garantie expresse. Certaines régions ne permettent pas
l’exclusion ni la limite des dommages indirects ou accessoires et dans de tels cas, la limite
précédente pourrait ne pas s’appliquer. La présente garantie vous donne des recours légaux
particuliers et vous pourriez béné cier d’autres droits qui varient d’une région à l’autre.
• Vériez périodiquement si les composants sont bien positionnés, en bon état et fermement mon-
tés.
• Utilisez un linge doux et propre qui n’égratignera pas la surface lorsque vous époussetterez
l’article.
• N’utilisez jamais d’eau pour nettoyer l’article puisque vous risqueriez d’endommager le ni.
• Nettoyez l’article à l’aide d’un linge humide et d’un nettoyant doux. Essuyez-le à l’aide d’un linge
• propre.
• Si l’article est taché ou endommagé de quelque façon durant son utilisation, il est recommandé
• d’appeler un professionnel pour le faire réparer.
• Conservez l’article à l’abri du soleil pour éviter d’endommager le ni.
• Il est préférable que l’article soit gardé dans un endroit à température contrôlée. Les variations
• d’humidité et de température importantes peuvent décolorer, déformer, contracter et même fen-
dre le bois

26
Imprimé au Vietnam
Date: 2022-10-03
Rev. 0001-A
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au 1-877-888-
8225, entre 8 h et 20 h (HNE), du lundi au dimanche.
AA
EE
II JJ
BB
FF
KK
CC
GG
LL
DD
HH
QQ
MM NN OO

27
Número de serie Fecha de compra
ADJUNTE SU RECIBO AQUÍ
ARTÍCULO #5120853
MODELO #LWSODS
ALMACENAMIENTO DE
GAVETAS ABIERTAS
28
CONTENIDO DEL PAQUETE
PIEZA DESCRIPCIÓN CANTIDAD
A Panel superior 1
B Panel lateral izquierdo 1
C Panel lateral derecho 1
D Respaldo 1
E Soporte posterior 1
F Soporte frontal 1
A
C
G
E
F
D
H
I
J
K
L
B
PIEZA DESCRIPCIÓN CANTIDAD
G Panel inferior 1
H Parte trasera de cajón 4
I Parte izquierda de
cajón izquierdo
4
J Parte derecha de
cajón
4
K Panel inferior de la
gaveta
4
L Frente del cajón 4
STYLE SELECTIONS es una marca o
marca registrada de LF, LLC. Todos los
derechos reservados.
¿Preguntas? Llamar a servicio al cliente al 1-877-888-8225, 8 a.m. - 8 p.m., EST, Lunes -
Domingo.

3029
HARDWARE CONTENTS (not shown actual size)
AA
EE
II
MM
JJ
NN
BB
FF
KK
OO
CC
GG
LL
DD
HH
Cerrojo de leva
Cant. 8
Tornillo
M3.5 x 15 mm
Cant. 22
Placa de metal
Cant. 1
Soporte posterior
Cant. 1
Cubierta plástica
Cant. 20
Ancla de expansión
de pared
Cant. 1
Pequeña Cerrojo
de leva
Cant. 16
Tornillo
M3.5 x 19 mm
Cant. 4
Tornillo
M4 x 38 mm
Cant. 16
Tornillo
M5 x 65 mm
Cant. 1
Tapa
Cant. 4
Nivelador de suelo
Cant. 4
Perno de jación
Cant. 24
Espiga de
madera
Cant. 16
Tornillo
M4 x 50 mm
Cant. 4
FUNCIONAMIENTO DEL SISTEMA DE CERROJO DE LEVA
1 2 3
1. Fijar los pernos de jación en los oricios pequeños. Conectar ambos paneles, cerciorándose
que los pernos de jación entren bien y que estos queden en los oricios al nal del panel con
tuercas de jación.
2. Inserte las tuercas de jación en los oricios grandes del panel. Hacer que la echa en la tuer-
ca este apuntando hacia la entrada del perno de jación.
3. Una vez que el perno esté conectado dentro, tome un destornillador de cruz y apriete la tuerca
en dirección de las manecillas del reloj.

3231
PREPARACIÓN
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
Por favor lea y entienda esté manual completamente antes de intentar el ensamblaje, operación,
o instalación del producto.
CARGA MÁXIMA: 30 LBS.(13.6KG)
Antes de empezar el ensamble del producto, asegurar de que estén presentes todas las partes.
Compara las partes con la lista de contenido del paquete y la lista de ferretería. Si alguna parte esta
pérdida o dañada, no intente ensamblar el producto.
Tiempo de ensamble estimado: 50 minutos.
Herramientas requeridas para el ensamble (no incluidas): Martillo de goma, destornillador phillips.
ESTA UNIDAD DEBE UTILIZARSE CON LOS PESOS MÁXIMOS INDICADOS. SI SE EXCEDE
EL PESO MÁXIMO, PODRIA RESULTAR EN UNA INESTABILIDAD DE LA UNIDAD CAUSANDO
POSIBLES LESIONES. DISTRIBUIR EL PESO NIVELADAMENTE.
INSTRUCCIONES DE ENSAMBLAJE
1. Fije el cajón izquierdo (I) y el cajón derecho (J) a la
parte trasera del cajón (H), apriete con tornillos M4 x 38
mm (KK).
2. Introduzca el fondo del cajón (K) en la parte izqui-
erda (I), la parte derecha (J) y el fondo del cajón (H).
3. Inserte los pernos de leva (BB) en el frente del cajón
(L).
1
2
3
KK
BB
Ferretería Usada
Ferretería Usada
Tornillo M4 x 38 mm x 16
KK
L
H
I
J
K
I
J
H
x 4
x 4
x 4
Perno de jación x 16
BB
1. No permita a los niños escalar o jugar en o alrededor de esté producto.
2. Use esta solo unida para su propósito previsto. No usar las repisas como escalones.
3. Para evitar daños, ensamblar el producto en una supercie fuerte, nivelada y protegida.
4. Asegurar de que los pernos y tuercas estén apretados antes de usar la unidad.
5. Revisar que los pernos y tuercas estén apretados periódicamente y apretar como sea necesario.

33 34
INSTRUCCIONES DE ENSAMBLAJE INSTRUCCIONES DE ENSAMBLAJE
4. Ajuste el frente del cajón (L) al cajón izquierdo (I), al
cajón derecho (J) con ayuda de los cierres de leva peque-
ños (LL).
Coloque las tapas de plástico (II) en los cierres de leva
pequeños para conseguir un aspecto agradable.
Repita los pasos anteriores para jar los otros tres ca-
jones.
7. Inserte los tacos de madera (CC) en el panel inferior
(G). Fije el panel inferior (G) al panel lateral izquierdo (B) y
al panel lateral derecho (C) con tornillos M4 x 50 mm (DD).
8. Despliegue el panel trasero (D) y colóquelo sobre los
bordes traseros del marco ensamblado asegurándose
de que los márgenes a lo largo de todos los bordes sean
iguales. Fije el panel trasero en su lugar con tornillos M3,5
x 15 mm (FF) a través de sus oricios previamente perfo-
rados.
9. Inserte los niveladores de suelo (GG) en la parte inferior
del panel trasero (G).
5. Instale los pernos de leva (BB) y los tacos de madera
(CC) en los oricios previamente perforados en el panel
lateral izquierdo (B) y el panel lateral derecho (C) y
asegúrese de que estén completamente ajustados, je
el tensor trasero (E) y los delanteros (F) al panel lateral
izquierdo (B) y al panel lateral derecho (C) con los cierres
de leva (AA)como se muestra en la gura.
6. Inserte los pernos de leva (BB) y los tacos de madera
(CC) en los oricios previamente perforados en el panel
superior (A); coloque el panel superior (A) en el panel
lateral izquierdo (B) y el panel lateral derecho (C) con los
cierres de leva (AA)como se muestra en la gura.
4 7
9
85
6
LL
II
FF
Ferretería Usada
Ferretería Usada Ferretería Usada
Ferretería Usada
Ferretería Usada
Ferretería Usada
Pequeña Cerrojo de leva
Cubierta plástica
Nivelador de suelo
x 16
x 16
x 4
GG
LL
II L
J
I
x 4
D
C
G
Tornillo M3.5 x 15 mm x 22
FF
Cerrojo de leva
Perno de jación
Espiga de madera
x 4
x 4
x 4
AA
BB
CC
Espiga de madera
Tornillo
M4 x 50 mm
x 4
x 4
CC
DD
Cerrojo de leva
Perno de jación
Espiga de madera
x 4
x 4
x 4
AA
BB
CC
CC
BB
AA
C
B
E
F
AA
C
B
A
BB
CC
CC
DD
B
C
G
GG
G

35 36
INSTRUCCIONES DE ENSAMBLAJE
10. Ajustar los nivelaodres de piso para nivelar la unidad
contra la pared donde sea deseado. Usando el Soporte
posterior (E) como plantilla, marque la ubicación de dos
agujeros de montaje en la pared. Taladre dos agujeros
piloto en la pared donde se marcó previamente. Asegúrese
de que los oricios perforados puedan ajustarse correcta-
mente a los anclajes de pared (se venden por separado).
Presione los anclajes en los agujeros y golpee suavemente
con un martillo hasta que quede al ras agujeros Si el oricio
de montaje coincide con un perno de madera, no hay nece-
sidad de anclaje de pared. Alinee el Soporte posterior (E) y
los soportes posteriores (NN) sobre los ancla de expansión
de pareds (MM) fíjelos con dos pernos M5 x 65 mm (OO).
Apriete bien con un destornillador estrella.
Coloque las tapas de plástico (II) en los cierres de leva
pequeños para conseguir un aspecto agradable.
NOTA: La base y el apilador deben instalarse.
12. Este armario fue diseñado para permitir que se
apilen dos unidades. Las unidades adicionales se ven-
den por separado. Introduzca los tacos de madera (CC)
en los oricios de la parte superior de la unidad base.
Coloque la parte inferior de la segunda unidad sobre
los tacos colocados. Fije las unidades entre sí con las
placas metálicas (EE) en ambos extremos y con los
tornillos M3,5 x 19 mm (JJ) dentro de los oricios previa-
mente perforados.
Si piensa utilizar esta unidad como alacena (sobre otra),
omita los pasos 9 y 13.
NOTA: Retire las tapas (HH) antes de apilar dos uni-
dades.
10
11
JJ
CC
EE
Ferretería Usada
Placa de metal
Espiga de madera
Tornillo M3.5 x 19 mm
x 1
x 4
x 4
EE
CC
JJ
INSTRUCCIONES DE ENSAMBLAJE
12
13
OO
MM NN
II
E
Carrito de baleros
Ferretería Usada
Ancla de expansión de
pared x 1
x 1
MM
Cubierta plástica
Soporte posterior
x 4
x 1
II
OO
NN
Tornillo
M5 x 65 mm
13. Inserte las tapas (HH) en los agujeros de la parte su-
perior del panel superior (A).
Ferretería Usada
Tapa x 4
HH
HH
11. Instalación del cajón
NOTA: Si el cajón no se mueve suavemente, por favor
saque y repita el paso. Si necesita sacar el cajón, por
favor jale el cajón todo el camino, y empuje simultánea-
mente las palancas de liberación de plástico de las
correderas de baleros hacia arriba en una y hacia abajo
en la otra, después jalé el cajón completamente afuera.
1b. Alinear los complementos de corredera en los cajones
ensamblados con los carriles de corredera y empujar
el cajón hacia adentro hasta que tope.
1a. Extender los carriles de la corredera de baleros en los
paneles todo el camino hacia enfrente (incluyendo el
carrito de baleros).
Pared

37 38
PIEZA DESCRIPCIÓN PIEZA #
A Panel superior 00LWSODS-A
B Panel lateral izquierdo 00LWSODS-B
C Panel lateral derecho 00LWSODS-C
D Respaldo 00LWSODS-D
E Soporte posterior 00LWSODS-E
F Soporte frontal 00LWSODS-F
G Panel inferior 00LWSODS-G
H Parte trasera de cajón 00LWSODS-H
IParte izquierda de cajón izquierdo 00LWSODS-I
JParte derecha de cajón 00LWSODS-J
KPanel inferior de la gaveta 00LWSODS-K
LFrente del cajón 00LWSODS-L
LISTA DE PARTE REEMPLAZABLES
Para reemplazar partes, llame a nuestro departamento de servicio al cliente al 1-877-888-8225,
8 a.m. - 8 p.m., Hora estándar del Este, Lunes – Domingo.
LISTA DE PARTE REEMPLAZABLES
Para reemplazar partes, llame a nuestro departamento de servicio al cliente al 1-877-888-8225,
8 a.m. - 8 p.m., Hora estándar del Este, Lunes – Domingo.
PIEZA DESCRIPCIÓN PIEZA #
AA Cerrojo de leva 00LWSODS-AA
BB Perno de jación 00LWSODS-BB
CC Espiga de madera 00LWSODS-CC
DD Tornillo M4 x 50 mm 00LWSODS-DD
EE Placa de metal 00LWSODS-EE
FF Tornillo M3.5 x 15 mm 00LWSODS-FF
GG Nivelador de suelo 00LWSODS-GG
HH Tapa 00LWSODS-HH
II Cubierta plástica 00LWSODS-II
JJ Tornillo M3.5 x 19 mm 00LWSODS-JJ
KK Tornillo M4 x 38 mm 00LWSODS-KK
LL Pequeña Cerrojo de leva 00LWSODS-LL
MM Ancla de expansión de pared 00LWSODS-MM
NN Soporte posterior 00LWSODS-NN
OO Tornillo M5 x 65 mm 00LWSODS-OO
CH Material de ferretería completo 00LWSODS-CH
A
C
G
E
F
D
H
I
J
K
L
B
MANTENIMIENTO Y CUIDADOS
GARANTÍA LIMITADA DE POR VIDA
La garantía de este producto es válida para el comprador original. Si esta unidad presenta alguna fal-
la debido a defectos en los materiales o la mano de obra, el fabricante reemplazará o reparará este
artículo sin cargos y a su discreción. La garantía se anula si el producto no se ensambló correcta-
mente y debido al mal uso, abuso por sobrecarga, modi cación de cualquier tipo o daños produci-
dos por un accidente. Esta garantía no es transferible y no cubre el desportillado, desprendimiento,
rayones, oxidación, abolladuras u otros daños en la super cie de este producto. La responsabilidad
del fabricante se limita a la reparación o el reemplazo de este producto. El fabricante no se hará
responsable por daños accidentales o resultantes u otros daños o pérdidas causadas por fallas del
producto.
Esta garantía reemplaza a todas las demás garantías explícitas. Algunos estados no permiten la ex-
clusión o limitación de los daños accidentales o resultantes, de modo que las limitaciones anteriores
pueden no aplicarse en su caso. Esta garantía le otorga derechos legales especí cos, y podría tener
otros derechos, que varían según el estado.
• Checar periódicamente para asegurar de que todos los componentes están posicionados, libres
de daños, y conectados.
• Use una toalla suave y limpia que no rayara la supercie al limpiar el polvo.
• Nunca use agua para limpiar la unidad, ya que le puede dañar el acabado.
• Limpiar usando una tela húmeda y un limpiador ligero. Secar con una toalla limpia.
• En caso que su unidad sea manchada durante el uso le recomendamos hablar a un profesional
para que le ayude.
• Es recomendable mantener la unidad lejos del sol directo ya que puede dañar el acabado.
• Es mejor mantener la unidad en un área de clima controlado. Temperatura extrema y cambios
de humedad pueden causar cambios como partes pandas, molduras que se contraigan o que la
madera se raje.
