Style selections Barn Door Vanity WSL48BHV User manual

Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-877-888-8225, 8 a.m. - 8 p.m., EST, Monday - Friday.
ATTACH YOUR RECEIPT HERE
ITEM #0831010
MODEL #WSL48BHV
Français p. 7
Español p. 13
Barn Door Vanity
1

1
2
3
ASSEMBLY INSTRUCTIONS
Water Supply Lines and Drain Installation Guide
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble or install the product.
WARNING
CAUTION
Do not stand on vanity. Use vanity on level ground. Base vanity supports a maximum weight of 200 lbs. Exceeding maximum
weight limit will compromise the integrity of the vanity structure and could cause the vanity to fail.
Do not hang from the vanity.
Do not remove the vanity top to avoid damaging the vanity.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list and hardware
contents list. If any part is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time: 50 minutes
Tools Required (not included): Silicone compound, Phillips screwdriver.

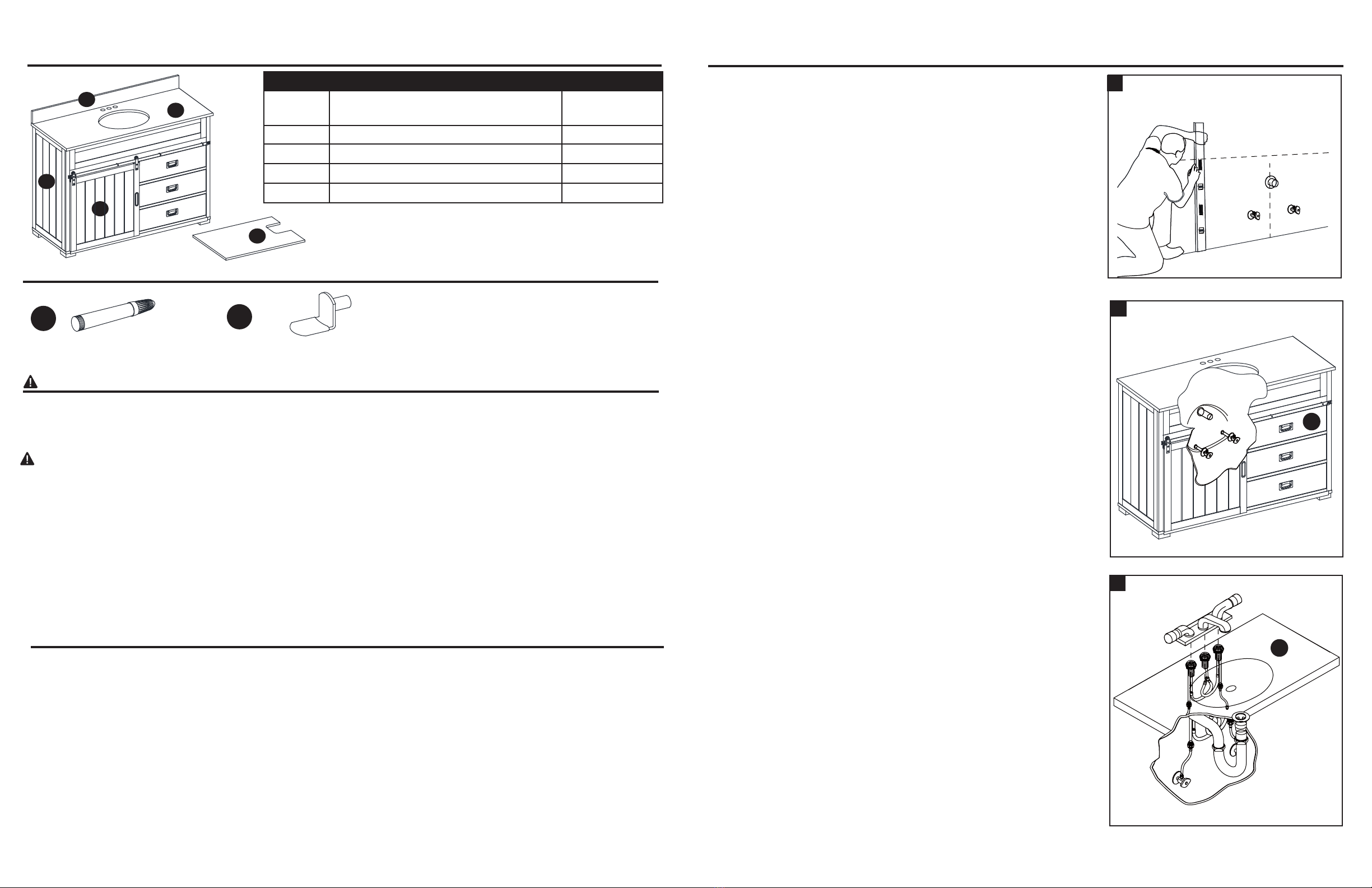

PACKAGE CONTENTS
x 1 x 4+1 extra
HARDWARE CONTENTS (not shown actual size)
AA BB
Touch-up Pen Shelf Support
PART DESCRIPTION QUANTITY
A Vanity Top (preassembled) 1
B Vanity 1
C Backsplash 1
D Sliding Door Set 1
E Adjustable Shelf 1
32
3. Install faucet, drain and supply lines (none included) to vanity top (A)
according to the instructions supplied with those items.
2. Move vanity (B) into proper place against the wall.
1. Mark wall for vanity placement and note the location of the water supply
lines and drain on the back panel of vanity.
B
A
C
B
D
A
E

4
5
6
4. Insert shelf supports (BB) where desired in cabinet, then rest adjustable
shelf (E) on top.
Note: Ensure the shelf supports (BB) are level.
ASSEMBLY INSTRUCTIONSASSEMBLY INSTRUCTIONS
Step 4: Adjustable Shelf Installation
5
4
A
Silicone
6. To mount the backsplash (C) to the wall, apply a thin bead of silicone
compound (not included) to the unpolished back side and bottom of
the backsplash (C). Position backsplash (C) as shown onto vanity top
(A) and against the wall. Clean any excess silicone compound before
allowing to dry.
Step 6: Backsplash Installation
E
E
C
7
Removing the Drawer:
1. Unload the contents from the drawer.
2. Slide out the drawer as far as it will go.
3. Press the lever down on the right-hand track and lift the lever up on the left
track to release the drawer. Pull the drawer out the rest of the way.
Replacing the Drawer:
1. Align the drawer guides with the receiving glides.
2. Hold the receiving glides fi rmly and insert the drawer guide.
3. Push the drawer in completely.
NOTE: It is normal for the drawer to close tightly the fi rst time after it has
been removed.
Step 7: Vanity Drawer Removal
B
CARE AND MAINTENANCE
• Dust the vanity regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the vanity with a gentle, non-abrasive household cleaner. Make sure to dry the wood immediately
with a soft cloth or towel.
• The granite top can be cleaned using standard granite cleaning agents (sold separately).
• Tips for using touch-up pen (AA): For scratches, stroke in direction of scratch; for worn areas, stroke in direction
of wood grain. Rub excess colorant promptly with a soft cloth.
• Keep product away from direct sunlight as it may damage the fi nish.
• Please clean all fl uids from the stone surface to prevent stains. It is strongly suggested that red wine spills be wiped off
immediately to prevent permanent damage to the stone surface.
This product is warranted to the original purchaser. If there is a failure in this unit due to defects in materials or workmanship,
the manufacturer will repair or replace this item at our discretion without charge. Warranty is void if product has been assembled
incorrectly, misused, abused by overloading, altered in any way or damaged due to accident. This warranty is not transferable
and does not cover chipping, fl aking, scratches, rust, dents, or other damages to the surfaces of this product. Responsibility
of the manufacturer is limited to repair or replacement of this product. The manufacturer is not responsible for consequential,
incidental, or other damages or losses resulting from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation may not apply to you. This warranty gives you specifi c legal rights and you may
have other rights which vary from state to state.
ONE-YEAR LIMITED WARRANTY
Hardware Used
BB Shelf Support x 4 BB
B
Bolt
B
D
B
D
D
B
A
5.1. Hang the sliding door set (D) onto vanity (B) by putting the pulleys
(preassembled) on the upper iron bar of vanity (B). Then, insert the lower
iron bar of vanity (B) into the groove on the bottom of the door.
5.2. To keep the door from coming off of the track, loosen bolt on “L”
bracket and move up to 1/8 inch from metal bar, re-tighten.
Step 5: Sliding Door Set Installation

6
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-877-888-8225, 8 a.m. - 8 p.m., EST,
Monday - Friday.
PART DESCRIPTION PART #
C Backsplash *WSL48BHV-01-B
E Adjustable Shelf *WSL48BHV-02-AS
F Drawer Box *WSL48BHV-03-DB
G Door *WSL48BHV-04-D
AA Touch-up Pen *WSL48BHV-05-TP
BB Shelf Support *WSL48BHV-06-SS
CC Drawer Handle with Bolt *WSL48BHV-07-DHB
DD Drawer Slides (35 mm x 35 cm L) *WSL48BHV-08-DS
EE Door Pull with Bolt *WSL48BHV-09-DPB
FF Floor Protector *WSL48BHV-10-FP
GG Pulley with Screws *WSL48BHV-11-PS
HH L-Bracket with Bolt *WSL48BHV-12-LBB
II Upper Rail with Bolts *WSL48BHV-13-URB
JJ Bottom Rail with Screws *WSL48BHV-14-BRS
AA BB CC
EF
CG
DD
EE FF GG HH
II JJ
Printed in China
Date: 2016-12-05 Rev. 0001-A
Factory # HECFUR

Numéro de série Date d’achat
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,
appelez notre service à la clientèle au 1 877 888-8225, entre 8 h et 20 h (HNE), du lundi au vendredi.
JOIGNEZ VOTRE REÇU ICI
ARTICLE #0831010
MODÈLE #WSL48BHV
Meuble-lavabo à porte
de grange
7

1
2
3
INSTRUCTIONS POUR L’ASSEMBLAGE
Guide d’installation des conduites d’alimentation en
eau et du drain
CONSIGNES DE SÉCURITÉ
Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler ou d’installer le produit.
AVERTISSEMENT
ATTENTION
Ne vous tenez pas debout sur le meuble-lavabo. Placez le meuble-lavabo sur un sol plat. La base de meuble-lavabo supporte
un poids maximum de 90,71 kg. Si le poids maximum est dépassé, cela compromettra l’intégrité de la structure du meuble-
lavabo et celui-ci pourrait se détériorer.
Ne vous suspendez pas au meuble-lavabo.
Ne retirez pas le comptoir de meuble-lavabo afi n d’éviter d’endommager le meuble-lavabo.
PRÉPARATION
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le contenu de l’emballage
avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces manquantes ou endommagées, ne tentez pas
d’assembler l’article.
Temps d’assemblage approximatif : 50 minutes.
Outils nécessaires (non inclus) : composé de silicone, tournevis cruciforme.
CONTENU DE L’EMBALLAGE
x 1
QUINCAILLERIE INCLUSE (non illustrée à la grandeur réelle)
AA
Crayon à retouche
PIÈCE DESCRIPTION QUANTITÉ
A Comptoir de meuble-lavabo
(préassemblé)
1
B Meuble-lavabo 1
C Dosseret 1
D Ensemble de la porte coulissante 1
E Tablette réglable 1
98
3. Installez le robinet, le drain et les conduites d’alimentation (non inclus)
au comptoir de meuble-lavabo (A) selon les instructions pour l’installation
fournies avec ces articles.
2. Placez le meuble-lavabo (B) contre le mur à l’endroit désiré.
1. Marquez le mur à l’endroit où vous installerez le meuble-lavabo et notez
l’emplacement des conduites d’alimentation en eau et du drain sur le pan-
neau arrière du meuble-lavabo.
B
A
D
A
E
x 4+1 extra
BB
Support de tablette
C
B

4
5
6
4. Installez les support de tablette (BB) à la hauteur de votre choix dans
l’étagère, puis placez la tablette réglable (E) dessus.
Remarque : Assurez-vous que les support de tablette (BB) sont à la
même hauteur.
INSTRUCTIONS POUR L’ASSEMBLAGEINSTRUCTIONS POUR L’ASSEMBLAGE
Étape 4 : Installation de la tablette réglable
1110
Silicone
Boulon
6. Pour installer le dosseret (C) au mur, appliquez un mince trait de com-
posé de silicone (non inclus) sur les surfaces arrière et inférieure
non polies du dosseret (C). Placez le dosseret (C) sur le comptoir du
meuble-lavabo (A) et contre le mur. Éliminez tout excédent de composé
de silicone, puis laissez sécher.
Étape 6 : installation du dosseret
7
Retrait du tiroir :
1. Retirez le contenu du tiroir.
2. Tirez le tiroir jusqu’à la distance maximale possible.
3. Poussez le levier vers le bas sur la glissière droite et soulevez le levier du
côté gauche pour retirer le tiroir. Tirez le tiroir pour le sortir complètement.
Remplacement du tiroir :
1. Alignez les guides de tiroir avec les glissières réceptrices.
2. Tenez fermement les glissières réceptrices et insérez le guide de tiroir.
3. Fermez le tiroir complètement.
REMARQUE : Il est normal que le tiroir ne se referme pas bien la première
fois après avoir été retiré.
Étape 7 : retrait du tiroir du meuble-lavabo
ENTRETIEN
• Époussetez régulièrement le meuble-lavabo à l’aide d’un linge doux et non pelucheux ou d’un accessoire pour l’époussetage
domestique.
• Vous pouvez nettoyer le meuble-lavabo à l’aide d’un nettoyant doux et non abrasif. Essuyez immédiatement le bois à l’aide d’un
linge doux ou d’une serviette.
• Le comptoir en granit peut être nettoyé à l’aide d’un nettoyant standard pour le granit (vendu séparément).
• Conseils pour l’utilisation du crayon à retouche (AA) : Pour les égratignures, suivez le sens de l’égratignure. Pour les surfaces
usées, suivez le grain du bois. Essuyez rapidement toute trace de crayon non nécessaire à l’aide d’un linge doux.
• Conservez l’article à l’abri du soleil pour éviter d’endommager le fi ni.
• Pour prévenir les taches, nettoyez tous les liquides présents sur la surface en pierre. Nous vous suggérons fortement d’essuyer
immédiatement les dégâts de vin rouge pour prévenir les dommages permanents à la surface en pierre.
La présente garantie n’est off erte qu’à l’acheteur initial. Si cet article présente des défauts de matériaux ou de fabrication, le
fabricant choisira, à sa seule discrétion, de réparer ou de remplacer l’article sans frais. La garantie sera annulée si l’article
a été assemblé incorrectement, a été utilisé de manière inappropriée ou abusive en le surchargeant ou en l’altérant d’une
quelconque façon, ou a subi des dommages causés par un accident. La présente garantie est non transférable et ne couvre
pas les ébréchures, l’écaillement, les égratignures, la rouille, les bosses et tout autre dommage à la surface de cet article. La
responsabilité du fabricant se limite à la réparation et au remplacement de cet article. Le fabricant n’est pas responsable des
dommages accessoires, consécutifs ou autres ni de toute perte causée par une défectuosité de l’article.
La présente garantie prévaut sur toute autre garantie explicite. Certains États ou certaines provinces ne permettent pas
l’exclusion ou la limitation des dommages accessoires ou consécutifs, de sorte que la limitation ci-dessus peut ne pas s’appliquer
à vous. Cette garantie vous confère des droits précis. Il est possible que vous disposiez d’autres droits, qui varient d’un État ou
d’une province à l’autre.
GARANTIE LIMITÉE DE UN AN
Quincaillerie utilisée
BB Support de tablette x 4
E
EBB
B
A
C
B
B
D
B
D
D
B
A
5.1. Accrochez l’ensemble de la porte coulissante (D) au meuble-lavabo (B)
en plaçant les poulies (préassemblées) sur la barre de fer supérieure
du meuble-lavabo (B). Ensuite, insérez la barre de fer inférieure du
meuble-lavabo (B) dans la rainure qui se trouve au bas de la porte.
5.2. Pour éviter que la porte sorte du chariot, desserrez le boulon du
support en L, haussez de 1/8 po (0,318 cm) et resserrez le boulon.
Étape 5 : Installation de l’ensemble de la porte coulissante

12
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au 1 877 888-8225,
entre 8 h et 20 h (HNE), du lundi au vendredi.
PIÈCE DESCRIPTION No DE PIÈCE
C Dosseret *WSL48BHV-01-B
E Tablette réglable *WSL48BHV-02-AS
F Tiroir *WSL48BHV-03-DB
G Porte *WSL48BHV-04-D
AA Crayon à retouche *WSL48BHV-05-TP
BB Support de tablette *WSL48BHV-06-SS
CC Poignée de tiroir avec boulon *WSL48BHV-07-DHB
DD Glissières de tiroir (35 mm x 35 cm L) *WSL48BHV-08-DS
EE Poignée de porte avec boulon *WSL48BHV-09-DPB
FF Protecteur de plancher *WSL48BHV-10-FP
GG Poulie avec vis *WSL48BHV-11-PS
HH Support en L avec boulon *WSL48BHV-12-LBB
II Traverse supérieure avec boulons *WSL48BHV-13-URB
JJ Traverse inférieure avec vis *WSL48BHV-14-BRS
Imprimé en Chine
Date : 5 12 2016 rév. 0001-A
Fabricant # HECFUR
AA BB CC
EF
CG
DD
EE FF GG HH
II JJ

Número de serie Fecha de compra
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento
de Servicio al Cliente al 1-877-888-8225, de lunes a viernes de 8 a. m. a 8 p.m., hora estándar del Este.
ADJUNTE SU RECIBO AQUÍ
ARTÍCULO #0831010
MODELO #WSL48BHV
Lavabo de Puerta
de Establo
13

1
2
3
INSTRUCCIONES DE ENSAMBLAJE
Guía de instalación de tuberías de suministro de agua y
desagüe
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar o instalar el producto.
ADVERTENCIA
PRECAUCIÓN
No se pare sobre el tocador. Coloque el tocador sobre un piso nivelado. La base del tocador resiste un peso máximo de 90,71
kg. Al exceder este límite de peso máximo, se pone en riesgo la integridad de la estructura del tocador y este podría fallar.
No se cuelgue del tocador.
No saque la cubierta para tocador para evitar dañarlo.
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del conteni-
do del paquete y la lista de aditamentos. No intente ensamblar el producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 50 minutos
Herramientas necesarias (no se incluyen): Compuesto de silicona, destornillador Phillips.
CONTENIDO DEL PAQUETE
x 1
ADITAMENTOS (no se muestran en tamaño real)
AA
Aplicador de retoque
PIEZA DESCRIPCIÓN CANTIDAD
A Cubierta para tocador
(preensamblada)
1
B Tocador 1
C Protector contra
salpicaduras
1
D Juego de puertas corredizas 1
E Repisa ajustable 1
15
14
3. Conecte el grifo, el desagüe y las tuberías de suministro (ninguna de
estas piezas se incluye) a la cubierta para tocador (A) de acuerdo con
las instrucciones provistas con estos artículos.
2. Mueva el tocador (B) hasta su ubicación adecuada contra la pared.
1. Marque la pared con la ubicación del tocador y tenga en cuenta la ubi-
cación de las tuberías de suministro de agua y el desagüe en el panel poste-
rior del tocador.
B
A
C
B
D
A
E
x 4+1 extra
BB
Soporte para repisa

4
5
6
4. Introduzca los soporte para repisa (BB) en el lugar que desee del gabinete.
Luego, coloque el repisa ajustable (E) sobre la parte superior.
Nota: asegúrese de que los soporte para repisa (BB) estén nivelados.
INSTRUCCIONES DE ENSAMBLAJEINSTRUCCIONES DE ENSAMBLAJE
Paso 4: instalación del estante ajustable
1716
Silicona
6. Para montar el protector contra salpicaduras (C) en la pared, aplique un
cordón delgado de compuesto de silicona (no se incluye) en la parte
posterior sin pulir y en la parte inferior del protector contra salpicaduras
(C). Coloque el protector contra salpicaduras (C) como se muestra, so-
bre la cubierta de tocador (A) y pegado a la pared. Limpie todo exceso
de compuesto de silicona antes de dejar secar.
Paso 6: Instalación del protector contra salpicaduras
7
Remoción de la gaveta:
1. Descargue el contenido de la gaveta.
2. Deslice la gaveta hacia afuera hasta el máximo.
3. Presione la palanca hacia abajo en el riel derecho y levante la palanca en
el riel izquierdo para liberar la gaveta. Jale de la gaveta hasta sacarla.
Para volver a colocar la gaveta:
1. Alinee las guías de la gaveta con los patines de recepción.
2. Sostenga los patines de recepción fi rmemente e inserte la guía de la
gaveta.
3. Empuje la gaveta completamente hasta el fondo.
NOTA: es normal que la gaveta se cierre de manera ajustada la primera
vez después de haberse movido.
Paso 7: Remoción de la gaveta del tocador
CUIDADO Y MANTENIMIENTO
• Limpie el tocador regularmente con un paño suave que no deje pelusas o con un producto de limpieza doméstico.
• Puede limpiar el tocador con un limpiador doméstico suave no abrasivo. Asegúrese de secar la madera inmediatamente con
un paño o toalla suave.
• La cubierta de granito se puede limpiar con limpiadores para granito estándar (se venden por separado).
• Consejos para usar el aplicador de retoque (AA): Para rayones, aplique en dirección del rayón; para áreas desgastadas,
aplique en dirección de la veta. Frote el exceso de colorante rápidamente con un paño suave.
• Mantenga el producto lejos de la luz solar directa, ya que puede provocar daños en el acabado.
• Limpie todos los fl uidos desde la superfi cie de la piedra para evitar manchas. Recomendamos que las manchas de vino tinto
se limpien de inmediato para evitar el daño permanente a la superfi cie de la piedra.
La garantía de este producto es válida para el comprador original. Si esta unidad presenta alguna falla debido a defectos en
los materiales o la mano de obra, el fabricante reemplazará o reparará a su discreción este artículo sin cargos. La garantía
se anula si el producto no se ensambló correctamente y debido al mal uso, abuso por sobrecarga, modifi cación de cualquier
tipo o daños producidos por un accidente. Esta garantía no es transferible y no cubre el desportillado, desprendimiento,
rayones, oxidación, abolladuras u otros daños en la superfi cie de este producto. La responsabilidad del fabricante se limita a la
reparación o el reemplazo de este producto. El fabricante no se hará responsable por daños accidentales o resultantes u otros
daños o pérdidas causadas por fallas del producto.
Esta garantía reemplaza a todas las demás garantías explícitas. Algunos estados no permiten la exclusión o limitación de los
daños accidentales o resultantes, de modo que las limitaciones anteriores pueden no aplicarse en su caso. Esta garantía le
otorga derechos legales específi cos y podría tener otros derechos, que varían según el estado.
UN AÑO DE GARANTÍA LIMITADA
HERRAJE UTILIZADO
BB Soporte para repisa x 4
E
EBB
B
A
C
B
B
D
B
D
D
B
A
5.1. Colgar el juego de puerta deslizante (D) sobre el tocador (B) poniendo
las ruedas (pre-ensambladas) sobre la barra metálica superior del
tocador (B). Luego, insertar la barra metálica inferior del tocador (B) en
la ranura de la parte inferior de la puerta.
5.2. Para evitar que la puerta salga de la pista, afl oje el tornillo en el
soporte “L” y muévalo hasta 1/8” de pulgada de la barra de metal,
vuelva a apretar.
Paso 5: instalación del juego de puertas corredizas
Tornillo

18
LISTA DE PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al
1-877-888-8225, de lunes a viernes de 8 a. m. a 8 p.m., hora estándar del Este.
PIEZA DESCRIPCIÓN PIEZA #
C Protector contra salpicaduras *WSL48BHV-01-B
E Repisa ajustable *WSL48BHV-02-AS
F Estructura del cajón *WSL48BHV-03-DB
G Puerta *WSL48BHV-04-D
AA Aplicador de retoque *WSL48BHV-05-TP
BB Soporte para repisa *WSL48BHV-06-SS
CC Manija de gaveta con perno *WSL48BHV-07-DHB
DD Deslizadores para gavetas (35 mm x 35 cm de largo) *WSL48BHV-08-DS
EE Tirador de puerta con perno *WSL48BHV-09-DPB
FF Protector para pisos *WSL48BHV-10-FP
GG Polea con tornillos *WSL48BHV-11-PS
HH Abrazadera en L con perno *WSL48BHV-12-LBB
II Riel superior con pernos *WSL48BHV-13-URB
JJ Riel inferior con tornillos *WSL48BHV-14-BRS
Impreso en China
Fecha: 2016-12-05 Rev. 0001-A
# HECFUR de fábrica
AA BB CC
EF
CG
DD
EE FF GG HH
II JJ
