SUHNER ABRASIVE LLC 35 Technical manual

Dossier technique
traDuction Du «original-BetrieBsanleitung»
technical Document
translations of the «original-BetrieBsanleitung»
manuale tecnico
traDuzione Delle «original-BetrieBsanleitung»
Documentación técnica
traDucción Del «original-BetrieBsanleitung»
manual De instruções
traDução Do «original-BetrieBsanleitung»
English
Français
PortugúEs
EsPañol
italiano
original-BetrieBsanleitung
DEutsch
LLC 35

English

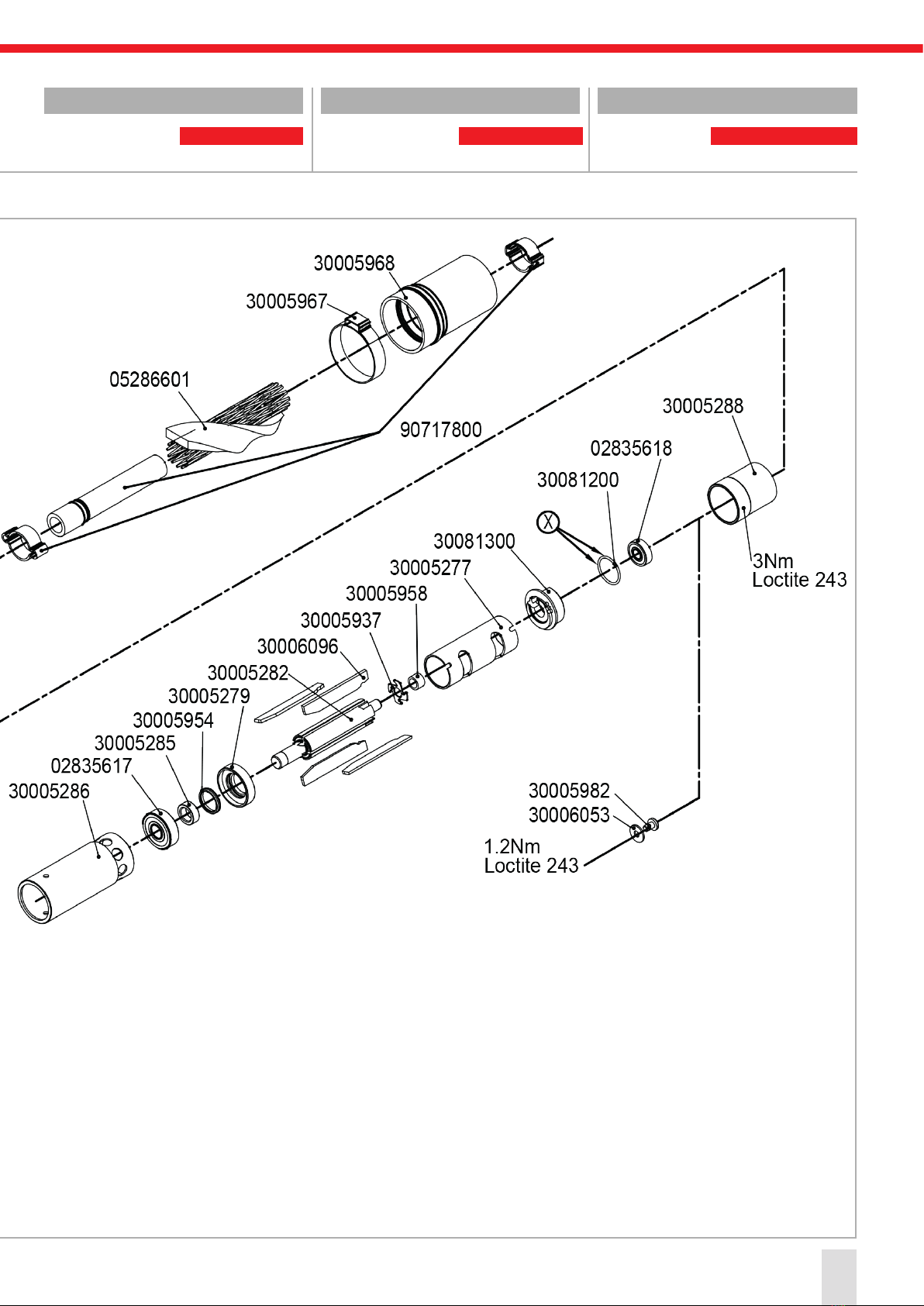

sparE parts
Français
Pièces de rechange
Deutsch
ersatzteile
22

Portugúes
Peças de rePosição
Español
REfaccionEs
ItalIano
PezzI dI rIcambIo
3

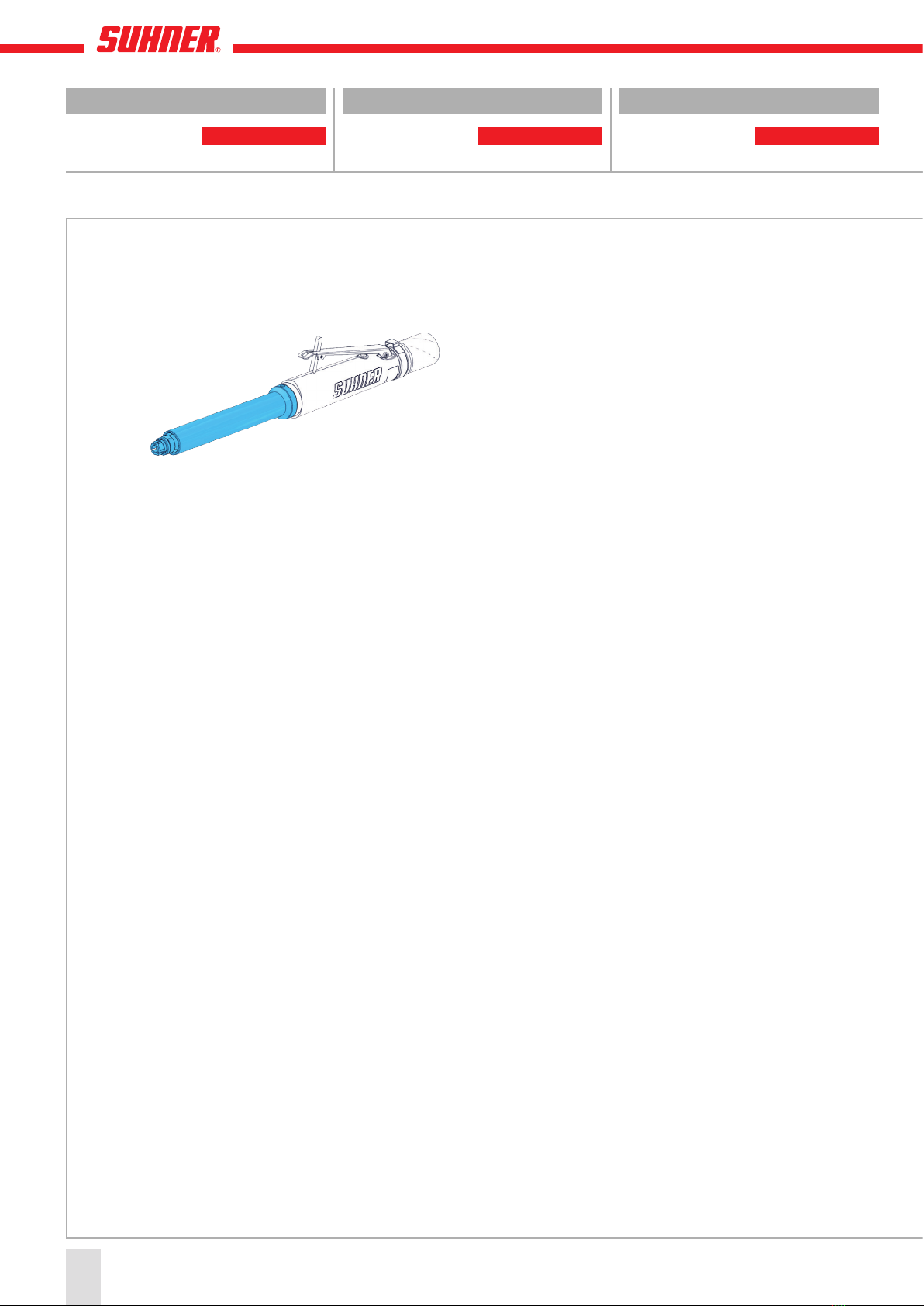

English
sparE parts
Français
Pièces de rechange
Deutsch
ersatzteile
44

Portugúes
Peças de rePosição
Español
REfaccionEs
ItalIano
PezzI dI rIcambIo
5

SymbolS
EngliSh
Attention!
Make sure to read!
This information is very important
for ensuring correct operation of
the product. Failure to observe this
information can result in a defect.
Note on safety / Warning
This information serves to achieve
safe operation. Failure to observe
this information may compromise
the operator‘s safety.
Information
This information serves for a good
understanding of the operation of
the product, thereby permitting full
exploitation of the operational po-
tential of the product.
Technical Document
Read the technical document prior
to commissioning.
Safety glasses and ear protection
Wear safety glasses and ear pro-
tection.
Compressed air
Before any work is carried out on
the machine disconnect the com-
pressed air supply.
Français
symboles
Attention !
A lire impérativement!
Cette information est très impor-
tante pour la garantie de fonc-
tionnement du produit. La non
observation peut entraîner une
défectuosité.
Indication relative à la sécurité /
Avertissement
Cette information sert à permettre
une utilisation sûre. En cas de non
observation, la sécurité de l’utilisa-
teur n’est pas garantie.
Information
Cette information sert à la com-
préhension du fonctionnement du
produit. Par cela, la pleine capa-
cité de fonctionnement du produit
pourra être exploitée.
Dossier technique
Lire le dossier technique avant la
mise en service.
Lunettes de protection et protec-
tion de l’ouïle
Porter des lunettes de protection et
une protection de l’ouïe.
Alimenttion en air comprimé
Avant chaque utilisation de la ma-
chine interrompre l‘alimentation en
air comprimé.
Deutsch
symbole
Achtung!
Unbedingt lesen!
Diese Information ist sehr wichtig
für die Funktionsgewährleistung
des Produktes. Bei Nichtbeachten
kann ein Defekt die Folge sein.
Sicherheitshinweis / Warnung
Diese Information dient zum Erlan-
gen eines sicheren Betriebes. Bei
Nichtbeachten ist die Sicherheit für
den Bediener nicht gewährleistet.
Information
Diese Information dient zum gu-
ten Verständnis der Funktion des
Produktes. Dadurch lässt sich die
volle Leistungsfähigkeit des Pro-
duktes ausschöpfen.
Betriebsanleitung
Vor Inbetriebnahme des Produktes
Betriebsanleitung lesen.
Schutzbrille und Gehörschutz
Schutzbrille und Gehörschutz tra-
gen.
Druckluftversorgung
Vor jedem Arbeiten an der Maschi-
ne Druckluftversorgung unterbre-
chen.
6

Portugúes
símbolos
Atenção!
A ler impreterivelmente!
Esta informação é extremamente impor-
tante para a garantia de funcionamento
do produto. A sua não observância pode
ocasionar uma avaria.
Indicações relativas à Segurança / Aviso
Esta informação serve para alcançar
uma operação segura. A sua não obser-
vância pode comprometer a segurança
do operador.
Informação
Esta informação permite a boa com-
preensão do funcionamento do produto
de modo a que se possa explorar à sua
plena capacidade de funcionamento.
Manual de Instruções
Ler o manual de Instruções antes de pro-
ceder ao arranque inicial.
Protecção visual e acústica
Usar óculos e dispositivos de protecção
acústica.
Alimentação de ar comprimido
Antes de qualiquer trabalho a executar
na máquina, cortar a alimentação de ar
comprimido.
Español
símbolos
¡Atención!
¡Léase imprescindiblemente!
Esta información es muy importante para
garantizar el funcionamiento del produc-
to. Si no se tiene en cuenta se pueden
producir defectos o averías.
Indicación relativa a la seguridad / Ad-
vertenica
Esta información es muy importante
para garantizar un uso seguro del pro-
ducto. Si se ignora, no está garantizada
la seguridad del usuario.
Información
Esta información sirve para comprender
el funcionamiento del producto. Ello per-
mite aprovechar al máximo sus presta-
ciones.
Documentación técnica
Leer la documentación técnica antes de
poner en servicio el producto.
Protección visual y acústica
Usar gafas y protección acústica.
Suministro de aire comprimido
Antes de ejecutar cualquier trabajo en
la máquina, interrumpir el suministro de
aire comprimido.
ItalIano
sImbolI
Attenzione!
Da leggere assolutamente!
Questa informazione è molto importante
per il mantenimento della funzionalità del
prodotto. In caso di non osservanza pos-
sono prodursi dei difetti.
Indicazione relativa alla sicurezza / Av-
vertimento
Questa informazione serve al raggi-
ungimento di un esercizio sicuro. In
caso di inosservanza, la sicurezza
dell‘utilizzatore non è garantita.
Informazione
Questa informazione serve ad una cor-
retta comprensione delle funzioni del
prodotto. In questo modo è possibile
sfruttare pienamente le potenzialità del
prodotto.
Manuale tecnico
Prima della messa in funzione del pro-
dotto, leggere il manuale tecnico.
Occhiali di protezione e protezione
dell‘udito
Portare gli occhiali di protezione e la pro-
tezione dell‘udito.
Alimentazione dell‘aria compressa
Prima di ogni lavoro sulla macchina,
deve essere interrotta l‘alimentazione
d‘aria compressa
7

English
ContEnts
Page
1.1 General notes on safety .......14
1.2 Use of the machine for
pUrposes for which it is
intended ..................................14
1.3 incorrect Use .........................14
1.4 ec declaration of conformity
................................................14
2.1 prior to takinG the machine into
service ....................................14
2.2 takinG the machine into service
................................................14
2.3 ratinG data..............................14
2.4 operatinG conditions .............14
3.1 tools.......................................14
3.2 workinG instrUctions.............14
4.1 preventive maintenance..........15
Table des maTières
Français
Page
1.1 instrUctions Générales de
sécUrité...................................12
1.2 Utilisation conforme àla desti-
nation ......................................12
1.3 Utilisation contraire àla desti-
nation ......................................12
1.4 déclaration de conformité ce
................................................12
2.1 avant la mise en service .........12
2.2 mise en service .......................12
2.3 performances.........................12
2.4 conditions d’exploitation .......12
3.1 oUtils .....................................12
3.2 indications de travail ..............12
4.1 maintenance préventive..........13
Deutsch
InhaltsverzeIchnIs
Seite
1.1 allGemeiner sicherheitstech-
nischer hinweis.......................10
1.2 BestimmUnGsGemässe
verwendUnG............................10
1.3 nicht BestimmUnGsGemässe
verwendUnG............................10
1.4 eG-konformitätserklärUnG
(oriGinal)................................10
2.1 vor der inBetrieBnahme..........10
2.2 inBetrieBnahme........................10
2.3 leistUnGsdaten .......................10
2.4 BetrieBsBedinGUnGen..............10
3.1 werkzeUGe..............................10
3.2 arBeitshinweise.......................10
4.1 vorBeUGende instandhaltUnG.11
8

Índice
Portugúes
1.1 indicações Gerais soBre a
técnica de seGUrança .............20
1.2 Utilização correcta para os fins
previstos.................................20
1.3 Utilização incorrecta.............20
1.4 declaração ce de conformida-
de ............................................20
2.1 antes do arranqUe inicial ......20
2.2 arranqUe inicial......................20
2.3 características técnicas........20
2.4 condições de operação..........20
3.1 ferramentas ..........................20
3.2 indicações para otraBalho ....20
4.1 manUtenção preventiva ..........21
Índice
español
1.1 indicación General relativa a
seGUridad ................................18
1.2 Uso conforme al pre-visto.....18
1.3 Uso no conforme al previsto.18
1.4 declaración de conformidad
ce...........................................18
2.1 antes de la pUesta en servicio18
2.2 pUesta en servicio ..................18
2.3 datos de rendimiento..............18
2.4 condiciones de Uso ................18
3.1 Útiles ......................................18
3.2 instrUcciones de traBajo .......18
4.1 mantenimiento preventivo ......19
IndIce
ItalIano
1.1 informazioni Generali sUlla
sicUrezza.................................16
1.2 impieGo conforme della
macchina .................................16
1.3 impieGo non conforme ...........16
1.4 dichiarazione di conformità ce
................................................16
2.1 prima della messa in sevicio ...16
2.2 messa in servicio ....................16
2.3 dati sUlle prestazioni .............16
2.4 condizioni di impieGo ...............16
3.1 Utensili ...................................16
3.2 modalità di lavaro ..................16
4.1 manUtenzione preventiva........17
Página Página
Pagina
9

1.1 Allgemeiner sicherheitstechnischer hin-
weis
Diese Betriebsanleitung gilt für die Maschine LLC 35.
Nur qualifiziertes Personal darf die Maschine
handhaben.
1.2 Bestimmungsgemässe Verwendung
Die Maschine ist bestimmt zum Schleifen, Fräsen und
Entgraten von Metall, Stein und Kunststoff mit Frässtiften
und Schleifkörpern.
1.3 nicht Bestimmungsgemässe Verwendung
Alle andern als unter Pkt. 1.2 beschriebenen Ver-
wendungen gelten als nicht bestimmungsgemäs-
se Verwendung und sind deshalb nicht zulässig.
1.4 eg-KonformitätserKlärung (originAl)
Otto Suhner AG, Industriestrasse 10, CH-5242 Lupfig
erklärt hiermit in alleiniger Verantwortung, dass das Pro-
dukt mit der Serien- oder Chargen-Nr. (siehe Rückseite)
den Anforderungen der Richtlinie 2006/42/EG entspricht.
Angewandte Normen: EN ISO 12100, EN ISO 11148. Do-
kumentbevollmächtigter: M. Voyame. CH-Lupfig, 12/2017
M. Voyame/Divisionsleiter
2. InbetrIebnahme
2.1 Vor der inBetrieBnAhme
Geölte Druckluft verwenden (siehe auch Luftqua-
lität unter Pkt. 2.3).
Länderspezifische Vorschriften sind zu beachten.
2.2 inBetrieBnAhme
2.2.1 einschAlten
Sperre nach vorne kippen und Hebel auf Kunststoffhülle
drücken.
1. SIcherheItShInweIS
2.2.2 AusschAlten
Durch Loslassen des Hebels stellt die Maschine ab.
2.3 leistungsdAten
Druck max. 6.3bar
Leistung 350W
Luftverbrauch bei max. Leistung 0.67 m3/min
Luftverbrauch im Leerlauf 0.8 m3/min
Einstellung Öler im Leerlauf 3-4 Tropfen/min
Leerlaufdrehzahl 35‘000 min-1
Schalldruckpegel ISO 15744 76.7dB(A), K=3dB(A)
Vibration SN EN ISO 28927-12 5.1m/s2, K=2.1m/s2
Luftqualität ISO 8573-1 3/4/4
Länge 322mm
Gewicht Handstück 0.560kg
2.4 BetrieBsBedingungen
Temperaturbereich Betrieb: 0 bis +40°C
Relative Luftfeuchtigkeit: 95 % bei +10°C nicht konden-
siert
3. handhabung / betrIeb
3.1 werKzeuge
Nur saubere Werkzeuge montieren!
3.1.1 wechsel/montAge des werKzeuges
Spindel an der Schlüsselfläche mit Einmaulschlüssel
festhalten und Spannzange mit Einmaulschlüssel lösen/
festziehen.
Probelauf min. 30 Sekunden ohne Belastung durchfüh-
ren.
3.2 ArBeitshinweise
Bei Druckluftausfall ist der Ventilhebel loszulassen!
Um ein optimales Schleifergebnis zu erreichen, Schleif-
körper mit leichtem Druck gleichmässig hin und her be-
wegen.
Zu starker Schleifdruck verringert die Leistungsfähigkeit
10
Portugúes Español Italiano English Français DeutschDeutsch

der Maschine und die Lebensdauer des Schleifkörpers.
4. InStandhaltung/wartung
4.1 VorBeugende instAndhAltung
Leerlaufdrehzahl periodisch und nach jeder War-
tung kontrollieren.
Selbst wenn die Maschine noch einwandfrei ar-
beitet, sollte durch eine Fachperson periodisch nach ca.
300-400 Arbeitsstunden, jedoch mindestens einmal jähr-
lich der Motor ausgebaut, gereinigt und die vier Schieber
auf Abnützung geprüft werden.

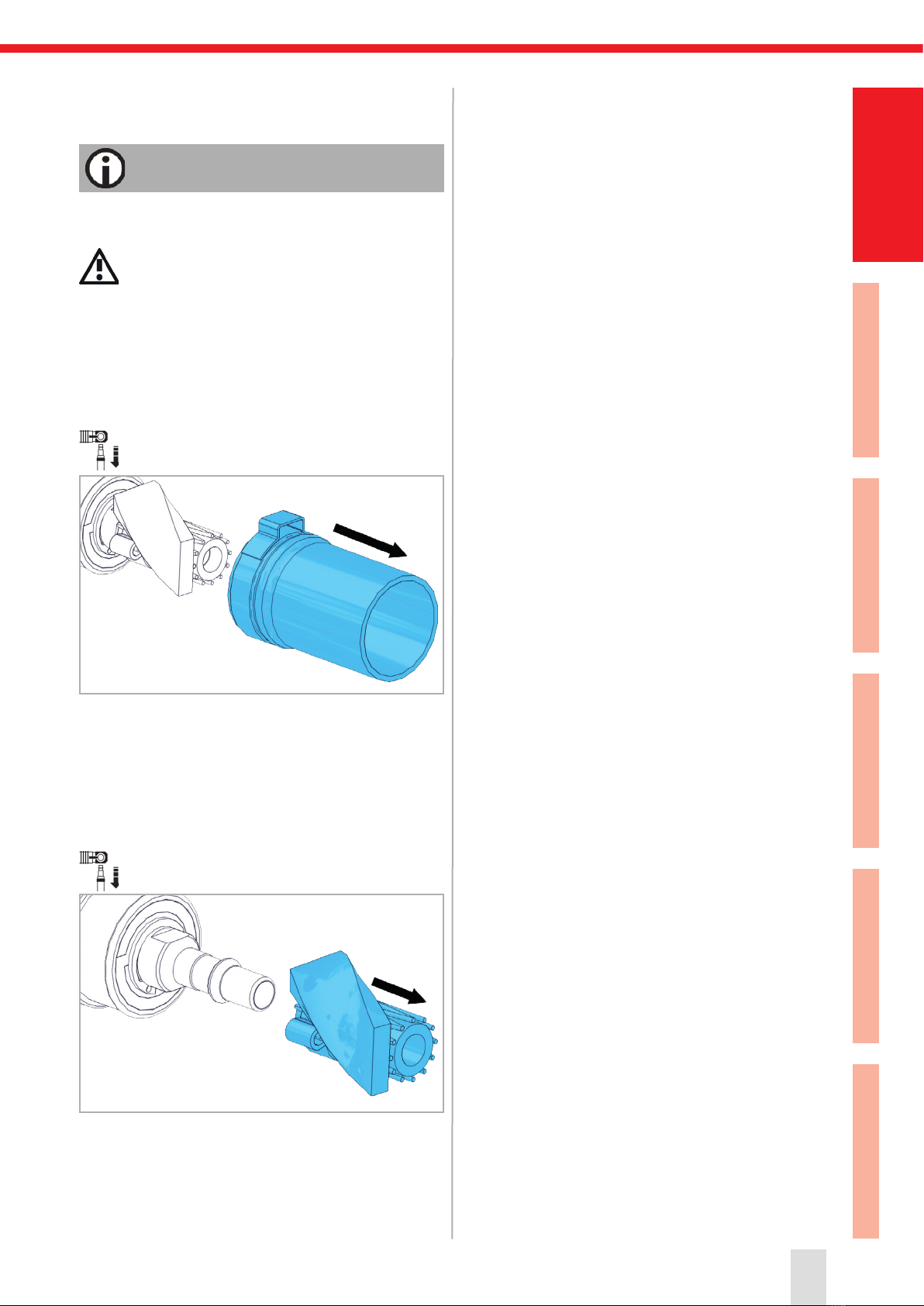

4.1.1 ersetzen des ABluftschlAuches
Schlauchklemme lösen und mit Abluftschlauch vom
Kunststoffgehäuse abziehen. Neuen Abluftschlauch mit
Schlauchklemme bis zum Anschlag auf Kunststoffgehäu-
se stülpen. Abluftschlauch mit Schlauchklemme so fixie-
ren, dass sich der Abluftschlauch nicht wölbt.
4.1.2 ersetzen des zuluftschlAuches
Abluftschlauch entfernen (siehe Pkt. 4.1.1).
Schlauchlemme lösen. Zuluft- und Netzschlauch mit
Schalldämmung aus dem Anschlussnippel herausziehen.
Neuen Zuluft- und Netzschlauch mit Schalldämpfer zu-
sammen mit der Schlauchklemme über den Anschluss-
nippel stülpen und fixieren.
11
Portugúes Español Italiano English Français DeutschDeutsch

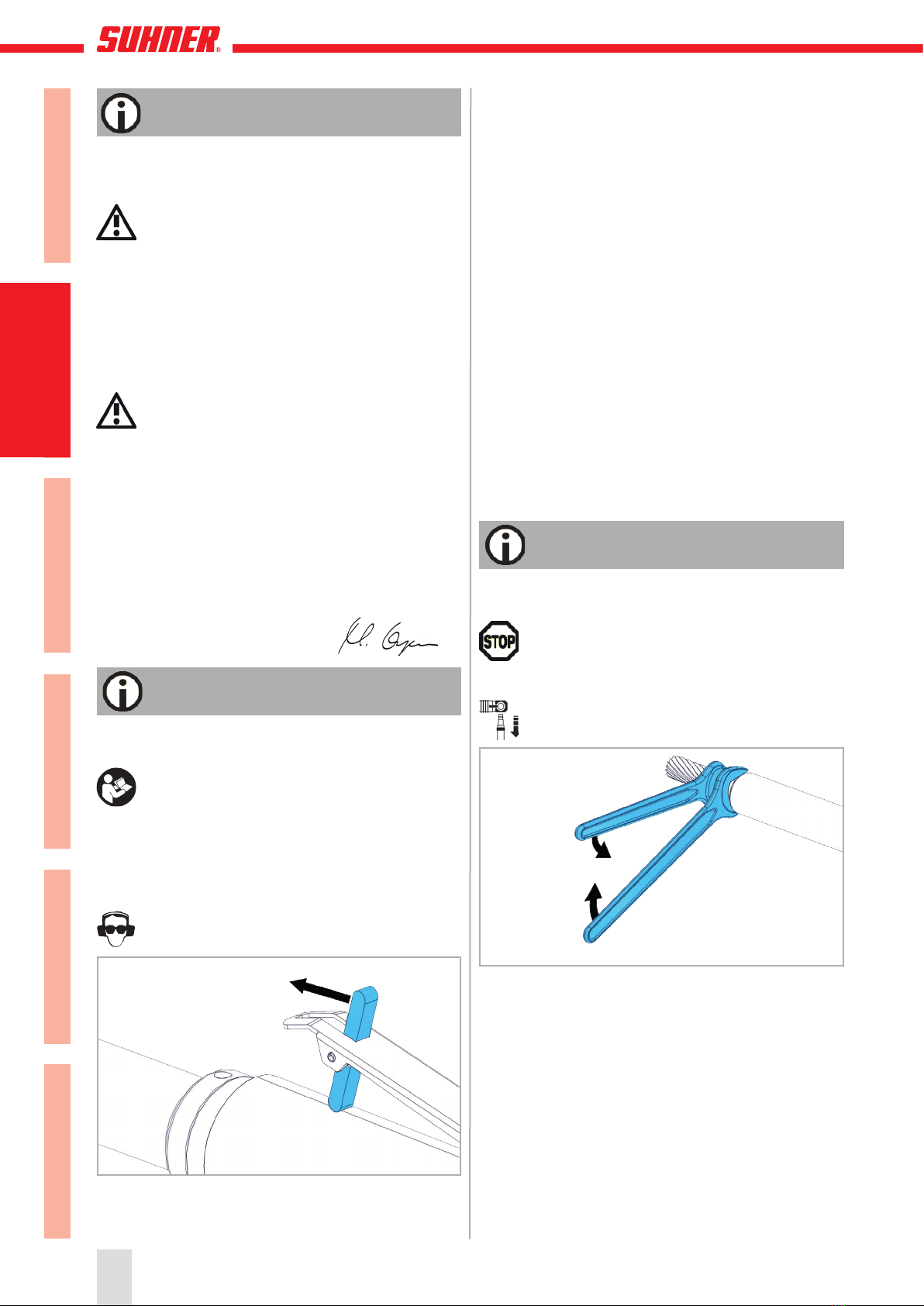

1. IndIcatIon relatIve à
SécurIté
1.1 instructions générAles de sécurité
Ce dossier technique est valable pour la machine LLC 35.
Seul le personnel qualifié peut opérer sur la ma-
chine.
1.2 utilisAtion conforme àlA destinAtion
La machine est destinée au meulage, au fraisage et à
l’ébavurage du métal, de la pierre et du plastique à l’aide
de fraises sur tige et de têtes de meulage.
1.3 utilisAtion contrAire àlA destinAtion
Toutes les applications autres que celles décrites
au point 1.2 sont à considérer comme contraires à
la destination et ne sont donc pas admissibles.
1.4 déclArAtion de conformité ce
Otto Suhner AG, Industriestrasse 10, CH-5242 Lupfig dé-
clare par la présente, sous sa seule responsabilité, que le
produit portant le numéro de série ou de lot (voir verso)
est conforme aux exigences des directives 2006/42/EG.
Normes appliquées : EN ISO 12100, EN ISO 11148. Fondé
de pouvoir : M. Voyame. CH-Lupfig, 12/2017
M. Voyame/Chef de division
2. mISe en ServIce
2.1 AVAnt lA mise en serVice
Utiliser de l‘air comprimé huilé (voir également
qualité de l’air au point 2.3).
Respecter les prescriptions spécifiques au pays.
2.2 mise en serVice
2.2.1 enclenchement
Faire basculer le dispositif de verrouillage vers l’avant et
appuyez le levier sur l’enveloppe en plastique
2.2.2 déclenchement
La machine s’arrête quand on relâche le levier.
2.3 PerformAnces
Pression max. 6.3bar
Puissance 350W
Consommation d‘air à puissance max. 0.67 m3/min
Consommation d‘air au jeu mort 0.8 m3/min
Réglage graisseur ralenti 3-4 gouttes/min
Vitesse à vide 35’000 min-1
Niveau de pression acoustique 76.7dB(A), K=3dB(A)
Vibration SN EN ISO 28927-12 5.1m/s2, K=2.1m/s2
Qualité de l‘air ISO 8573-1 3/4/4
Longueur 322mm
Poids pièce manuelle 0.560kg
2.4 conditions d’exPloitAtion
Plage de températres en exploitation: 0 à +40°C
Humidité de l‘air relative: 95% à +10°C sans condensation
3. utIlISatIon/exploItatIon
3.1 outils
Ne monter que des outils propres !
3.1.1 chAngement/montAge de l’outillAge
Maintenir la broche par le méplat avec une clé plate et
libérer/verrouiller la pince de serrage avec une clé plate.
Effectuer une marche d’essai de min. 30 secondes à vide.
3.2 indicAtions de trAVAil
En cas d’interruption de l’alimentation en air comprimé,
relâcher le levier de soupape !
Afin d’obtenir un polissage optimal, déplacer le corps de
polissage en mouvement de va et vient en maintenant
une légère pression d’appui.
Une pression d’appui trop élevée diminue la capacité de
performance de la machine et la durée de vie de l’outil de
polissage.
12
Portugúes Español Italiano English Français DeutschFrançais

4.1 mAintenAnce PréVentiVe
Contrôler périodiquement la vitesse de rotation à
vide sans introduction d’outil de même qu’après
chaque opération de maintenance.
Même si la machine fonctionne encore parfaitement,
un spécialiste doit périodiquement (environ toutes les
300-400 heures de service ou au moins une fois par an)
démonter le moteur, le nettoyer et contrôler l’usure des
quatre vannes.
4.1.1 remPlAcement du tuyAu d’échAPPement d’Air
Desserrer le collier de serrage du tuyau et le retirer du
boîtier en plastique avec le tuyau d’échappement d’air.
Enficher le nouveau tuyau d’échappement d’air avec le
collier de serrage jusqu’à la butée sur le boîtier en plas-
tique. Fixer le tuyau d’échappement d’air de telle façon à
ce qu’il ne se bombe pas.
4.1.2 remPlAcement du tuyAu d’Amenée d’Air
Retirer le tuyau d’échappement d’air (voir point
4.1.1).
Desserrer le collier de serrage du tuyau. Sortir le tuyau
d’arrivée d’air et le tuyau réseau avec isolation phonique
de l’écrou-raccord. Enficher et fixer le nouveau tuyau
d’arrivée d’air et le nouveau tuyau réseau avec isolation
phonique en même temps que le collier de serrage sur
l’écrou-raccord.
4. maIntenance/entretIen
13
Portugúes Español Italiano English Français DeutschFrançais

1.1 generAl notes on sAfety
This operation manual is applicable for the machine LLC
35.
The machine may only be handled by personnel
who are qualified.
1.2 use of the mAchine for PurPoses for
which it is intended
The tool is designed for grinding, milling, and deburring
metal, stone, and plastic with burrs and abrasives.
1.3 incorrect use
All uses other than those described under section
1.2 are regarded as incorrect use and are there-
fore not admissible.
1.4 ec declArAtion of conformity
Otto Suhner AG, Industriestrasse 10, CH-5242 Lupfig,
hereby declares under sole responsibility that the product
with the serial or batch no. (see reverse side) complies
with the requirements under the Directive 2006/42/EG.
Applied standards: EN ISO 12100, EN ISO 11148. Docu-
ment Agent: M. Voyame. CH-Lupfig, 12/2017
M. Voyame/Division manager
2. commISSIonIng
2.1 Prior to tAKing the mAchine into serVice
Use oiled compressed air (see also air quality un-
der section 2.3).
Observe national regulations.
2.2 tAKing the mAchine into serVice
2.2.1 turn on
Tilt lock forward and press lever on plastic sleeve
1. noteS on Safety
2.2.2 turn off
Releasing the lever switches the machine OFF.
2.3 rAting dAtA
Pressure max. 6.3bar
Power output 350W
Air consumption full load 0.67 m3/min
Air consumption at idling 0.8 m3/min
Setting oiler idle 3-4 drops/min
No load speed 35’000 min-1
Sound pressure level ISO 15744 76.7dB(A), K=3dB(A)
Vibration SN EN ISO 28927-12 5.1m/s2, K=2.1m/s2
Air quality ISO 8573-1 3/4/4
Lenght 322mm
Weight hand tool 0.560kg
2.4 oPerAting conditions
Temperature range during operation: 0 to +40°C
Relative air humidity: 95% at +10°C not condensed
3. handlIng/operatIon
3.1 tools
Use only clean tools!
3.1.1 chAnging/fitting the tool
Hold spindle by wrench flats with open end wrench and
release/tighten down collet chuck with open end wrench.
Perform a trial run a minimum over a period of 30 seconds
without load.
3.2 worKing instructions
On failure of the compressed air release the valve lever!
To achieve an optimum grinding result, move grinding
wheel uniformly back and forth with light pressure.
Excessive pressure lessens the working capability of the
machine, as well as the life of the grinding wheel.
14
Portugúes Español Italiano English Français DeutschEnglish

4.1 PreVentiVe mAintenAnce
Without a tool clamped in check no-load speed
periodically and after each maintenance.
Even if the machine still operates perfectly, the
motor should be removed, cleaned and the four slides
checked for wear by a specialist after approx. 300 to 400
operating hours.
4.1.1 rePlAcement of the exhAust Air hose
Detach hose clamp and remove from plastic housing to-
gether with exhaust hose. Slide new exhaust hose with
hose clamps up to the stop over onto plastic housing. Af-
fix exhaust hose with hose clamp so that the vent hose is
not arched.
4.1.2 rePlAcement of the suPPly hose
Remove the exhaust air hose (see 4.1.1).
Loosen hose clamp. Remove supply and power hose with
insulation from connection nipple. Slide new supply and
power hose with silencer together with the hose clamp
over onto the connection nipple and fix in place.
4. ServIce/maIntenance
15
Portugúes Español Italiano English Français DeutschEnglish

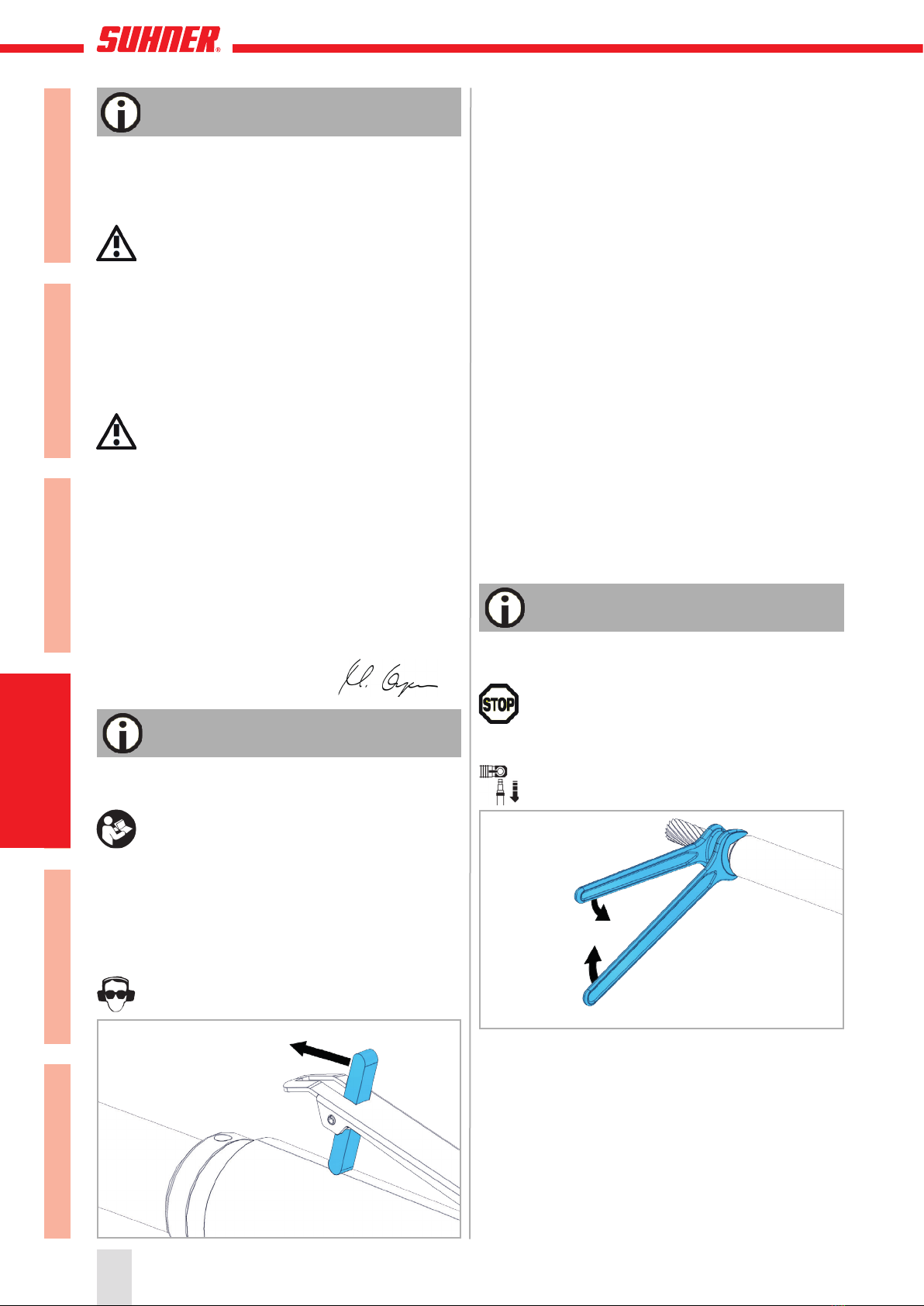

1.1 informAzioni generAli sullA sicurezzA
Questo manuale tecnico si riferisce alla seguente mac-
china LLC 35.
È autorizzato a manipolare la macchina esclusiva-
mente personale qualificato.
1.2 imPiego conforme dellA mAcchinA
La macchina è destinata alla levigatura, alla fresatura e
alla sbavatura di metallo, pietra e plastica con fragole e
abrasivi.
1.3 imPiego non conforme
Tutti gli ulteriori impieghi, non indicati al prece-
dente punto 1.2 sono da considerare come non
conformi alle prescrizioni e sono pertanto vietati.
1.4 dichiArAzione di conformità ce
Con la presente, la Otto Suhner AG, Industriestrasse 10,
CH-5242 Lupfig dichiara sotto la propria esclusiva re-
sponsabilità che il prodotto contrassegnato con il numero
di serie o con il numero di lotto (vedi retro) è conforme alle
specifiche delle direttive 2006/42/EG. Norme applicate:
EN ISO 12100, EN ISO 11148. Responsabile della docu-
mentazione: M. Voyame. CH-Lupfig, 12/2017
M. Voyame/Presidente di divisione
2. meSSa In ServIzIo
2.1 PrimA dellA messA in seVicio
Utilizzare aria compressa oleosa (vedi anche qua-
lità dell‘aria al seguente punto 2.3).
Sono da osservare le prescrizioni specifiche per
le diverse nazioni.
2.2 messA in serVicio
2.2.1 Accesione
1. preScrIzIonI dI SIcurezza
Ribaltare in avanti il bloccaggio e premere la leva contro
la guaina in plastica
2.2.2 sPegnimento
Rilasciando la leva la macchina si spegne.
2.3 dAti sulle PrestAzioni
Pressione max. 6.3bar
Potenza 350W
Consumo d‘aria alla potenza max. 0.67 m3/min
Consumo d‘aria in minimo 0.8 m3/min
Impostazione oiler inattività 3-4 gocce/min
Numeero di giri a vuoto 35‘000 min-1
Emissione fonica ISO 15744 76.7dB(A), K=3dB(A)
Vibrazioni SN EN ISO 28927-12 5.1m/s2, K=2.1m/s2
Qualità dell‘aria ISO 8573-1 3/4/4
Lungo 322mm
Peso utensile a mano 0.560kg
2.4 condizioni di imPiego
Temperatura d‘esercizio: 0 a + 40 ° C
Umidità relativa: 95% a + 10 ° C senza condensa
00
3. manIpolazIone/ImpIego
3.1 utensili
Montare esclusivamente utensili puliti!
3.1.1 sostituzione/montAggio dell‘utensile
Trattenere il bobina sulla superficie della chiave mediante
la chiave monoforo ed allentare/stringere la pinza di ser-
raggio con la chiave monoforo.
Seguire una prova di funzionamento senza carico almeno
per 30 secondi.
3.2 modAlità di lAVAro
In caso di caduta della pressione, l‘impugnatura della val-
vola deve essere rilasciata!
Al fine di ottenere un risultato di lavoro ottimale, muovere
16
Portugúes Español Italiano English Français DeutschItaliano

il corpo abrasivo con una leggera pressione in avanti e
indietro.
Una pressione eccessiva diminuisce l‘efficienza della
macchina e la durata di vita del corpo abrasivo.
4. ServIzIo/manutenzIone
4.1 mAnutenzione PreVentiVA
Controllare periodicamente e dopo ogni lavoro di
manutenzione il regime minimo senza inserire
utensili.
Anche se la macchina funziona ancora in modo perfet-
to, periodicamente ogni 300-400 ore circa di esercizio,
o comunque almeno una volta all’anno, un esperto deve
smontare e pulire il motore e controllare se le quattro
guide scorrevoli sono usurate.
4.1.1 sostituzione del tuBo di esPulsione dell‘AriA
Aprire la cravatta fermatubi e smontare il flessibile per
l‘aria di scarico dal corpo in plastica. Infilare il nuovo fles-
sibile per l‘aria di scarico con la cravatta fermatubi sul
corpo in plastica fino all‘arresto. Fissare il flessibile per
l‘aria di scarico con la cravatta fermatubi in modo che il
flessibile non possa inarcarsi.
4.1.2 sostituzione del tuBo di AlimentAzione dell‘AriA
Togliere il flessibile per l’aria di scarico (vedere
punto 4.1.1).
Aprire la cravatta fermatubi. Sfilare il flessibile aria di ali-
mentazione e la rete tubolare con l‘insonorizzazione dal
raccordo filettato. Inserire il nuovo flessibile aria di aliment-
azione e la nuova rete tubolare con l‘insonorizzazione sul
raccordo filettato con la cravatta fermatubi e fissarli.
17
Portugúes Español Italiano English Français DeutschItaliano

1.1 indicAción generAl relAtiVA AseguridAd
La presente documentación técnica es válida para la
siguiente máquina LLC 35.
La máquina debe ser manejada únicamente por
personal cualificado.
1.2 uso conforme Al Pre-Visto
Esta máquina está diseñada para el rectificado, fresado
y desbarbado de metales, piedra y plásticos con fresas y
cuerpos abrasivos.
1.3 uso no conforme Al PreVisto
Todo uso distinto a lo descrito en el punto 1.2 se
considera no conforme al previsto, por lo que no
está permitido.
1.4 declArAción de conformidAd ce
Otto Suhner AG, Industriestrasse 10, CH-5242 Lupfig
declara bajo su única responsabilidad que el producto
con el Nº de serie o Nº de lote (véase la parte posteri-
or) se halla en conformidad con la Directiva 2006/42/EG.
Normas técnicas armonizadas: EN ISO 12100, EN ISO
11148. Representante autorizado: M. Voyame. CH-Lupfig,
12/2017. M. Voyame/Director de División
2. pueSta en ServIcIo
2.1 Antes de lA PuestA en serVicio
Utilizar aire comprimido lubricado (ver también la
calidad del aire en el Punto 2.3).
Observar las disposiciones legales específicas
del país.
2.2 PuestA en serVicio
2.2.1 conectAr
El bloqueo se debe inclinar hacia delante y presionar la
1. IndIcacIoneS relatIvaS a
SegurIdad
palanca contra la cubierta de plástico
2.2.2 desconectAr
Soltando la palanca se detiene la máquina.
2.3 dAtos de rendimiento
Pressione max. 6.3bar
Potencia 350W
Consumo de aire con potencia máx. 0.67 m3/min
Consumo de aire al ratentí 0.8 m3/min
Ajuste de ralentí con engrasador 3-4 gotas/min
Velocidad de ralentí 35‘000 min-1
Nivel de presión sonora ISO 15744 76.7dB(A), K=3dB(A)
Vibración SN EN ISO 28927-12 5.1m/s2, K=2.1m/s2
Calidad del aire ISO 8573-1 3/4/4
Largo 322mm
Peso portaútil 0.560kg
2.4 condiciones de uso
Gama de temperaturas en servicio: 0 a 40 ° C
Humedad relativa del aire: 95% a + 10 ° C sin conden-
sación
3. manejo/operacIón
3.1 Útiles
¡Montar únicamente útiles limpios!
3.1.1 cAmBio/montAje del Útil
Retener el husillo por la superficie de aplicación de llave
con una llave de una boca y soltar/apretar la mordaza
con una llave de una boca.
Realizar una prueba de funcionamiento de unos 30 se-
gundos sin carga.
3.2 instrucciones de trABAjo
¡En caso de falta de presión, soltar la palanca de accio-
namiento de la válvula!
Para conseguir un resultado de lijado óptimo, mover el
18
Portugúes Español Italiano English Français DeutschEspnõl

cuerpo abrasivo uniformemente en todas direcciones
ejerciendo una ligera presión.
Si se ejerce una presión excesiva disminuyen el rendi-
miento de la máquina y la duración del cuerpo abrasivo.
4. mantenImIento/
entretenImIento
4.1 mAntenimiento PreVentiVo
Periódicamente y después de cada mantenimien-
to, controlar la velocidad en vacío, con la herra-
mienta desmontada.
Incluso aunque la máquina funcione perfectamente y sin
problemas, se debe encargar el desmontaje del motor,
su limpieza y la comprobación del desgaste del pasador
a personal técnico especializado, cada 300-400 horas de
trabajo aprox. o una vez al año como mínimo.
4.1.1 suBstitución de lA mAnguerA de escAPe
Afloje las bridas de la manguera y extraiga la mangue-
ra de escape de la carcasa de plástico aislante. Lleve la
manguera de escape nueva con las bridas hasta el tope
de la carcasa de plástico aislante. Fije la manguera de
escape con las bridas de forma que no quede abomba-
da.
4.1.2 suBstitución de lA mAnguerA de suministro
Extraiga la manguera de escape (véase el punto
4.1.1).
Afloje las bridas. Saque la manguera de entrada y de red
con insonorización del empalme de conexión. Lleve las
nuevas mangueras de entrada y de red con silenciador
integrado con las bridas hasta el empalme de conexión
y fíjelas.
19
Portugúes Español Italiano English Français DeutschEspnõl

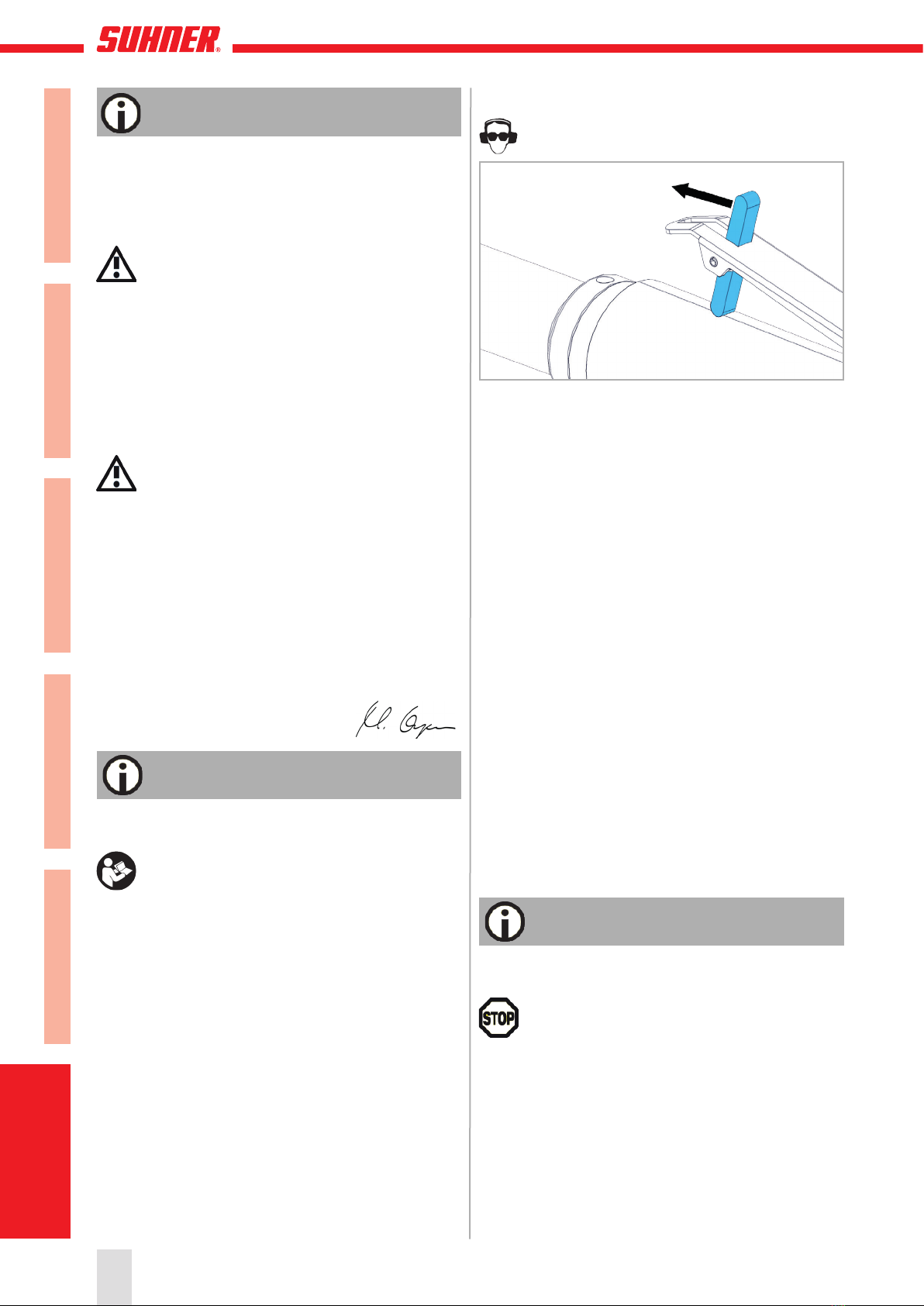

1.1 indicAções gerAis soBre AtécnicA de
segurAnçA
Este Manual de Instruções só é válido para a seguinte
máquina LLC 35.
Só pessoal qualificado deverá utilizá-las.
1.2 utilizAção correctA PArA os fins PreVi-
stos
A máquina destina-se a lixar, fresar e rebarbar metal, pe-
dra e plástico por meio de limas rotativas e outros ele-
mentos abrasivos.
1.3 utilizAção incorrectA
Qualquer outra utilização diferente das descritas
no ponto 1.2, será considerada como não apro-
priada e não será, portanto, permitida.
1.4 declArAção ce de conformidAde
Otto Suhner AG, Industriestrasse 10, CH-5242 Lupfig de-
clara, pela presente, sob sua exclusiva responsabilidade,
que o produto com os números de série e de lote indica-
dos (no verso), cumpre os requisitos das directivas eu-
ropeias 2006/42/EG. Normas aplicadas: EN ISO 12100,l
EN ISO 11148. Subscritor do documento: M. Voyame. CH-
Lupfig, 12/2017
M. Voyame/Gerente da Divisão
2. arranque InIcIal
2.1 Antes do ArrAnque iniciAl
Utilizar ar comprimido lubrificado (ver também a
qualidade do ar no Ponto 2.3).
Respeitar as normas nacionais e locais.
2.2 ArrAnque iniciAl
1. IndIcacõeS Sobre
Seguranca
2.2.1 ligAr àcorrente
Inclinar o bloqueio para a frente e premir a alavanca no
invólucro de plástico
2.2.2 desligAr dA corrente
Através da libertação da alavanca, a máquina pára.
2.3 cArActerísticAs técnicAs
Pressão max. 6.3bar
Poténcia 350W
Consumo de ar con potência máx. 0.67 m3/min
Consumo de ar na operação no-load 0.8 m3/min
Definir ocioso lubrificador 3-4 gotas/min
Velocidade da marcha lenta 35‘000 min-1
Nível de pressão sonora ISO 15744 76.7dB(A), K=3dB(A)
Vibração SN EN ISO 28927-12 5.1m/s2, K=2.1m/s2
Qualidade do ar ISO 8573-1 3/4/4
Comprimento 322mm
Peso empunhadura 0.560kg
2.4 condições de oPerAção
Gama de temperaturas em operação: 0 a + 40 ° C
Máxima humidade relativa do ar: 95% a + 10 ° C sem
condensação
3. utIlIzação/operação
3.1 ferrAmentAs
Montar só ferramentas limpas!
20
Portugúes Español Italiano English Français DeutschPortugúes
