Sulion LEIA 400072 User manual

Calle Verano, 51 - Polígono Industrial Las Monjas -28850 Torrejón de Ardoz - Madrid (ESPAÑA)
www.sulion.es
CIF A28763647 [phone]
ATC: 916749481 - [email protected] / SAT : 916749483 - [email protected]
MANUAL LEIA
400072 / 400073
Ante cualquier pregunta, incidencia o falta de componentes, antes de consultar con su tienda habitual, contacte con nuestro departamen-
to de atención al cliente teléfono 916749481 email: [email protected] o con nuestro departamento de atención técnica teléfono 916749483
email: [email protected]. Antes de llamar tome nota de la referencia, nombre, IMP (ubicado en la pegatina del producto o al lado del códigode
barras en la caja) y descripción del problema. Si tiene fotos o videos, puede ayudar a una rápida resolución. Nuestro horario de atención
es de 9:00 a 18:00 (hora española) de lunes a jueves y de 9:00 a 14:00 (hora española) los viernes. También puede consultarnos a través
de nuestro WhatsApp [phone] y nuestra web www.sulion.es donde encontrarás un acceso a vídeos, instrucciones y una guía de
preguntas frecuentes.
In the event of any questions, incidents, or missing parts, before consulting with your retailer, call our customer service department at
916749481 email: [email protected] or with technical department at 916749483 email: [email protected]. Before calling, note of the reference,
name, IMP (located on the product sticker or next to the barcode on the box) and description of the problem. If you have photos or videos,
fast resolution can help. Customer service opening times is from 9 a.m.- 6:30 p.m. from Monday-Thursday or 9 a.m.-2 p.m. on Fridays.
You can also contact us via Whatsapp at 621262721 and our web www.sulion.es, where you will nd videos, instruction manuals and our
FAQs.
Em caso de qualquer solicitação, incidência ou falta de componentes, antes de vericar com sua loja habitual, contacte o nosso serviço
de apoio ao cliente, telefone 916749481, email: [email protected], ou o nosso serviço técnico, telefone 916749483, email: sat @ sulion.es.
Antes de ligar, anote a referência, nome, IMP (localizado na etiqueta do produto ou ao lado do código de barras na caixa) e descrição do
problema. Se você tiver fotos ou vídeos, a resolução rápida pode ajudar. O horário de atendimento ao cliente é das 9h às 18h30 de segun-
da a quinta ou das 9h às 14h às sextas-feiras. Você também pode entrar em contato conosco via Whatsapp em 621262721 e nosso site
www.sulion.es, onde você encontrará vídeos, manuais de instrução e nossas perguntas frequentes.
621262721
https://sulion.es/

Calle Verano, 51 - Polígono Industrial Las Monjas -28850 Torrejón de Ardoz - Madrid (ESPAÑA)
www.sulion.es
CIF A28763647 [phone]
ATC: 916749481 - [email protected] / SAT : 916749483 - [email protected]
PRECAUCIÓN
Siga detenidamente estas instrucciones para disfrutar de la
máxima seguridad en la instalación y funcionamiento de este
equipo.
No se deben tirar los productos eléctricos junto con los residuos
domésticos. Le rogamos reciclar el embalaje en los puntos de
recogida previstos a tal efecto. Contacte con las autoridades
locales o su proveedor para obtener consejos de reciclaje.
Gracias por reciclarlos en los puntos de recogida previstos a tal
efecto.
La instalación debe de ser realizada por personal cualicado
para realizar instalaciones eléctricas de acuerdo a la norma vi-
gente en el país de instalación.
Si el cable de alimentación está dañado, debe ser sustituido por
el fabricante, por su servicio posventa o por personal cualicado
similar con el n de evitar un peligro.
Bombilla remplazable
Nota: Las importantes advertencias e instrucciones indicadas en este
manual no garantizan cubrir todas las posibles condiciones y situaciones
que pueden ocurrir. Debe ser entendido que el sentido común, la precau-
ción y el cuidado son factores que no pueden ser incluidos en todos los
productos. Estos factores sólo pueden y deben ser aportados por el usua-
rio que cuida y disfruta de este producto.
INSTALACIÓN DEL PRODUCTO

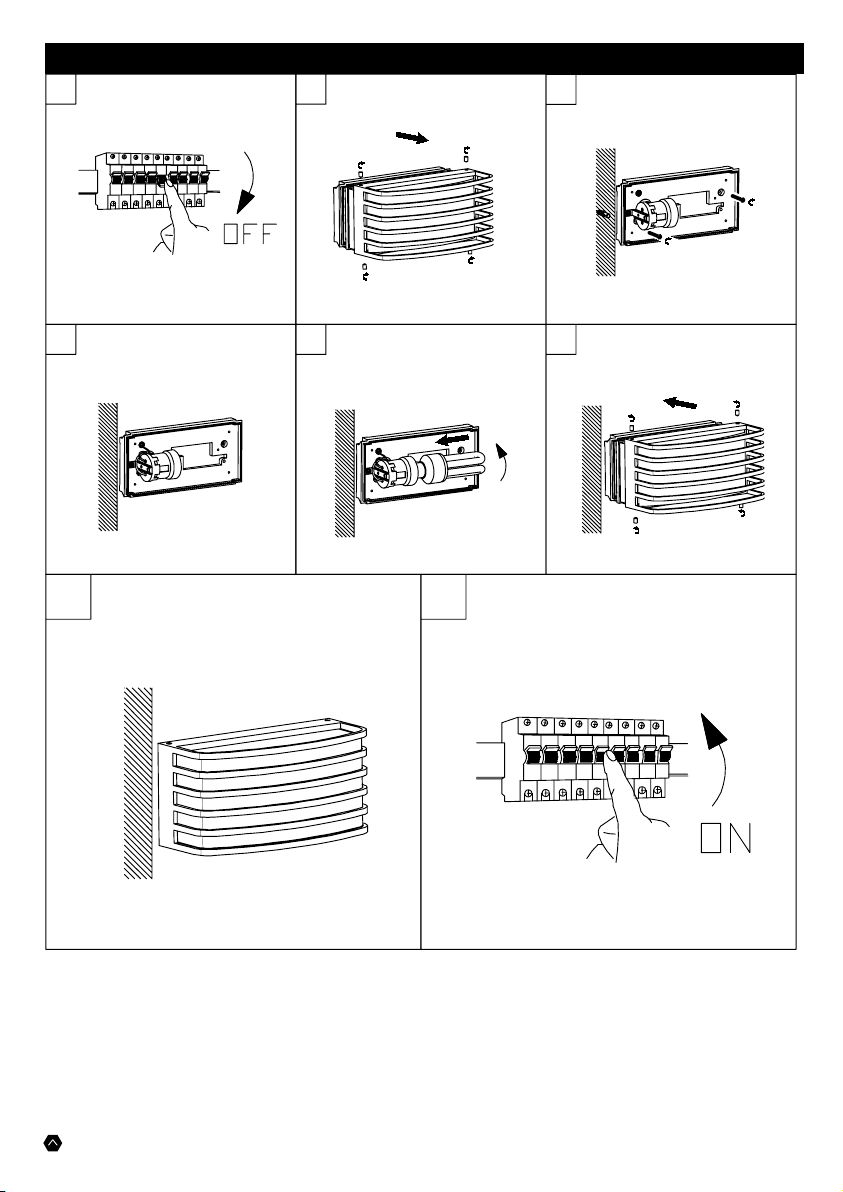

VER PASOS DE INSTALACIÓN AL FINAL DE ESTE MANUAL
GARANTÍA
El fabricante garantiza el correcto funcionamiento del equipo y posibles
reparaciones o suministro de recambios del modelo debidos a defectos
de fabricación durante 2 años desde la fecha de entrega, pero no puede
responsabilizarse de daños y/o perjuicios causados por un mal empleo
de este. Para cualquier reclamación, se deberá adjuntar a esta garan-
tía el ticket de compra. La empresa se compromete a la reparación total
gratuita de los vicios o defectos originados y de los daños y perjuicios
directamente ocasionados por ellos. Así mismo, si la reparación no es
satisfactoria y el objeto no reviste las condiciones óptimas para cumplir
el uso al que está destinado, el titular de la garantía tendrá derecho a la
sustitución del objeto adquirido por otro de idénticas características o
la devolución del precio pagado. Términos y condiciones de garantía en
www.sulion.es.
DECLARACIÓN CE
Por la presente SULION declara que el tipo de luminaria LEIA (Ref:
400072 / 400073) es conforme con la Directiva 2014/53/UE y RoHS
2011/65/UE)
El texto completo de la declaración UE de conformidad está disponible en
la dirección de internet siguiente: www.sulion.es
ES

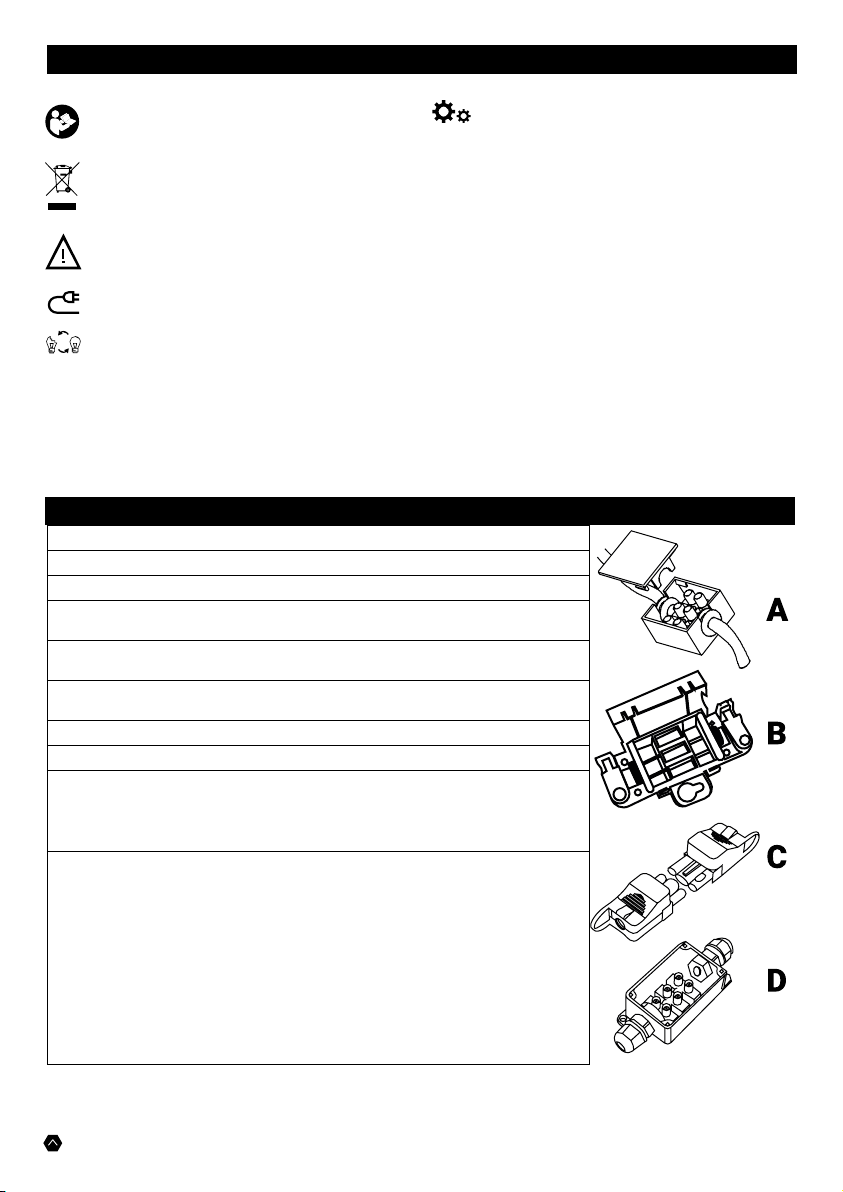

CONEXIÓN A RED
1.- Borne del tipo tornillo
2.- Clase II: 2 Polos (L + N) / Clase I: 3 Polos (L + N + TT)
3.- Tensión Asignada 250V y Corriente 10A.
4.- Los bornes deben tener una capacidad mínima de 1,5mm ² en iluminación de interior y 2,5mm ² para exterior..
5.-Verificar queel bloquede conexión sea adecuado al cable desalida, ya sea un cable unipolar oun cable bipolar/tripolar.
6.- Comprobar si el bloque de conexión a incluir debe ir jado sobre la luminaria. Debe quedar siempre alejado
de fuentes de calor.
7.- Grado IP. Debe ser acorde a el grado IP marcado en la luminaria
8.- Conforme a las normas EN 60998-2-1 o EN 909998-2-2.
*Respetar el código de colores según el borne (L = Marrón, negro o gris. N= Azul, Toma tierra = Verde y amarillo)
*Valores mínimos. En casos de potencias superiores a 2500W vericar la corriente para conocer las caracterís-
ticas del bloqueo de conexión.
*Comprobar si el bloque de conexión requiere de punteras o de una preparación especial para una correcta
conexión.
- Los datos que se muestran en esta tabla son meramente informativos y no constituyen, en ningún caso, condicio-
nes únicas de conexión a ref por parte del usuario o instalador. En caso de optar por otro bloque de conexión se deben
respetar las condiciones de utilización que la propia norma EN 60598-1 establece, destacando los requisitos de líneas
de fuga y distancias en el aire para bloqueos de conexión a red.
Tipo A: Para realizar conexiones en interior de luminarias de Clase I. La versión clase II es similar, pero con dos polos.
Tipo B: Para realizar conexiones en el exterior de luminarias de Clase I. La versión clase II es similar, pero con dos
polos.
Tipo C: Para realizar conexiones en el exterior de luminarias con desconexión clase I. La versión clase II es similar, pero
con dos polos. Vericar que el diametro del cable es adecuado para el tipo de bloque de conexión.
Tipo D: Para realizar conexiones en el exterior de luminarias con Grado > IP20. Vericar que el diametro del cable es
adecuado para el tipo de bloque de conexión.

Calle Verano, 51 - Polígono Industrial Las Monjas -28850 Torrejón de Ardoz - Madrid (ESPAÑA)
www.sulion.es
CIF A28763647 [phone]
ATC: 916749481 - [email protected] / SAT : 916749483 - [email protected]
INSTALLING THE PRODUCT
SEE INSTALLATION STEPS AT THE END OF THIS MANUAL
WARRANTY
The manufacturer guarantees the proper functioning of the equipment
and possible repairs or supply of spare parts of the model due to manu-
facturing defects for 2 years from the date of delivery, but cannot be held
responsible for damages and / or damages caused by improper use of
this. For any claim, the purchase ticket must be attached to this guarantee.
The company is committed to the total free repair of the vices or defects
originated and the damages and losses directly caused by them. Likewise,
if the repair is not satisfactory and the object does not have the optimal
conditions to fulll the intended use, the owner of the guarantee will be
entitled to the replacement of the object acquired by another of identical
characteristics or the return of the price paid.Terms and conditions of gua-
rantee in www.sulion.es/en
EC Declaration
- SULION hereby declares that the type of luminary LEIA (Ref: 400072 /
400073) is in accordance with Directive 2014/53/EU y RoHS 2011/65/
UE)
The full text of the EU declaration of conformity is available on the fo-
llowing internet address: www.sulion.es/en
EN
CAUTION
Follow these instructions carefully,especially when xing to the cei-
ling (if not assembled properly it can be dangerous)*, to enjoy maxi-
mum safety in the installation and performance of this equipment.
Do not throw away electrical products together along with household
waste. Please recycle the packaging at the collection points provided
for this purpose. Contact local authorities or your provider for recy-
cling advice. Thank you for recycling them at the collection points
provided for this purpose.
The installation must be carried out by qualied personnel to perform
electrical installations in accordance with the regulations in force in
the country of installation.
If the power cord is damaged, it must be replaced by the manufac-
turer, its after-sales service or similar qualied personnel in order to
avoid a danger.
Replaceable Bulb
Note: Important warnings and instructions in this manual do not guarantee
covering all possible conditions and situations that may occur. It should be
understood that common sense, caution and care are factors that cannot be
included in all products. These factors can only and should be provided by the
user who takes care of and enjoys this product

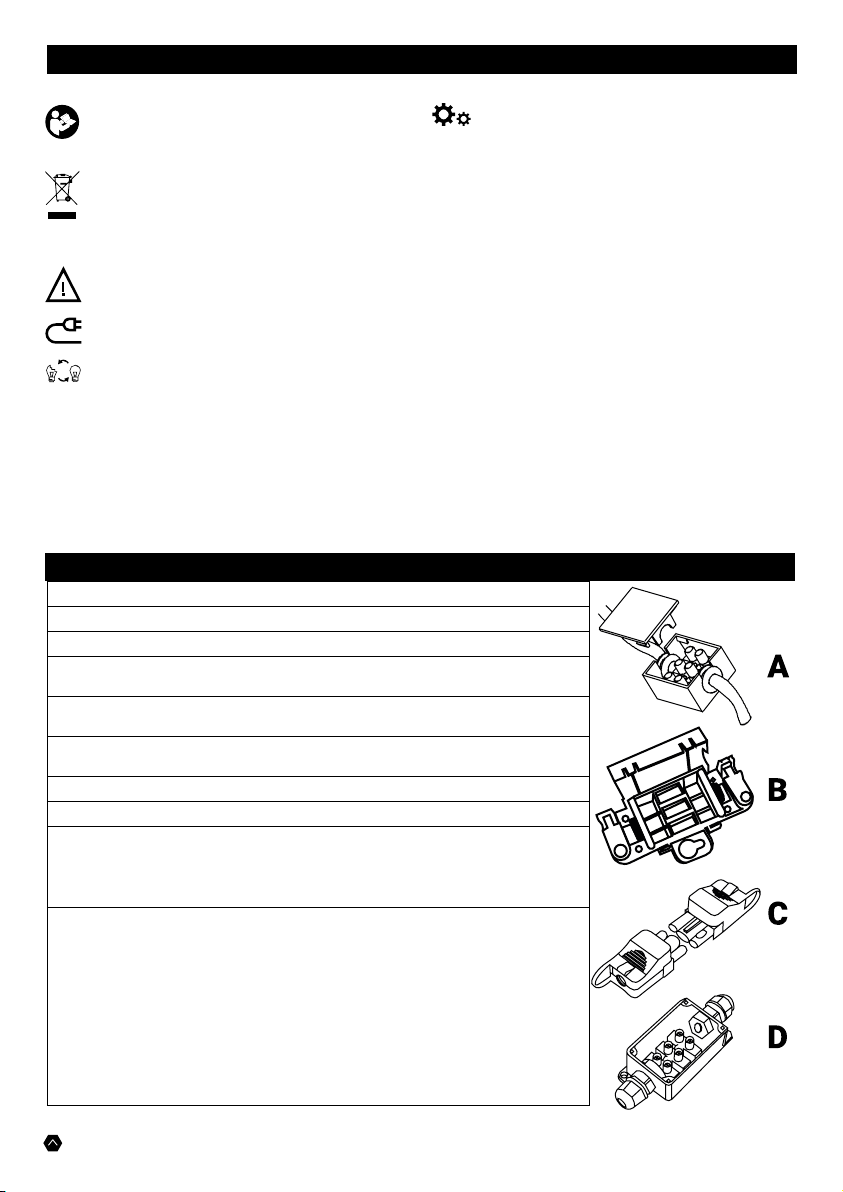

NETWORK CONECTION
1.- Screw type terminal
2.- Class II: 2 Poles (L + N) / Class I: 3 Poles (L + N + TT)
3.- Assigned Voltage 250V and Current 10A.
4.- The terminals must have a minimum capacity of 1.5mm ² for indoor lighting and 2.5mm ² for outdoor
lighting.
5.- Verify that the connection block is suitable for the output cable, either a unipolar cable or a bipolar / tripolar
cable.
6.- Check if the connection block to be included must be xed on the luminaire. It must always be kept away
from heat sources.
7.- IP grade. It must be according to the IP grade marked on the luminaire
8.- In accordance with the EN 60998-2-1 or EN 909998-2-2 standards.
* Respect the color code according to the terminal (L = Brown, black or gray. N = Blue, Ground = Green and yellow)
* Minimum values. In cases of powers higher than 2500W, check the current to know the characteristics of the
connection lock.
* Check if the connection block requires ferrules or special preparation for a correct connection.
- The data shown in this table are merely informative and do not constitute, in any case, unique conditions of
connection to ref by the user or installer. In case of opting for another connection block, the conditions of use
that the EN 60598-1 standard establishes must be respected, highlighting the requirements of creepage distan-
ces and distances in the air for grid connection blocks.
Type A: For making connections inside Class I luminaires. The class II version is similar, but with two poles.
Type B: To make connections to the exterior of Class I luminaires. The Class II version is similar, but with two poles.
Type C: To make connections outside luminaires with class I disconnection. The class II version is similar, but with
two poles. Check that the cable diameter is suitable for the type of connection block.
Type D: To make connections outside luminaires with Grade> IP20. Check that the cable diameter is suitable for
the type of connection block.

Calle Verano, 51 - Polígono Industrial Las Monjas -28850 Torrejón de Ardoz - Madrid (ESPAÑA)
www.sulion.es
CIF A28763647 [phone]
ATC: 916749481 - [email protected] / SAT : 916749483 - [email protected]
INSTALAÇÃO DO PRODUTO
VEJA OS PASSOS DE INSTALAÇÃO NO FIM DESTA MANUAL
GARANTIA
O fabricante garante o bom funcionamento do equipamento e possíveis
reparos ou fornecimento de peças sobressalentes do modelo devido a
defeitos de fabricação por 2 anos a partir da data de entrega, mas não
pode ser responsabilizado por danos e / ou danos causados pelo uso
indevido deste . Para qualquer reclamação, o bilhete de compra deve ser
anexado a esta garantia. A empresa compromete-se com a reparação
gratuita total dos vícios ou defeitos originados e dos danos e prejuízos
por eles causados diretamente. Da mesma forma, se a reparação não for
satisfatória e o objeto não apresentar as condições ótimas para cumprir
o uso pretendido, o titular da garantia terá direito à substituição do bem
adquirido por outro de características idênticas ou à devolução do preço
pago . Termos e condições de garantia em www.sulion.es/pt
Declaração CE
- A SULION declara, por este meio, que o tipo de luminar LEIA (Ref: 400072
/ 400073) está em conformidade com a Diretiva 2014/53/UE y RoHS
2011/65/UE)
O texto integral da declaração UE de conformidade está disponível no
seguinte endereço da Internet: www.sulion.es/pt
PT
CUIDADO
Siga estas instruções cuidadosamente, especialmente ao xar
no teto (se não for montado corretamente, pode ser perigoso) *
para aproveitar a máxima segurança na instalação e desempen-
ho deste equipamento.
Não deite fora produtos eléctricos juntamente com o lixo do-
méstico. Por favor, recicle a embalagem nos pontos de coleta
fornecidos para essa nalidade. Entre em contato com as au-
toridades locais ou com o seu provedor para obter informações
sobre reciclagem. Obrigado por reciclá-los nos pontos de coleta
fornecidos para essa nalidade.
A instalação deve ser realizada por pessoal qualicado para a
realização de instalações elétricas de acordo com as normas
vigentes no país de instalação.
Se o cabo de alimentação estiver danicado, deve ser substituído
pelo fabricante, pelo serviço pós-venda ou por pessoal qualica-
do semelhante, para evitar perigos.
Lâmpada remplaçable
Nota: Avisos e instruções importantes neste manual não garantem cobrir
todas as condições e situações possíveis que possam ocorrer. Deve ser
entendido que o bom senso, a cautela e o cuidado são fatores que não
podem ser incluídos em todos os produtos. Esses fatores só podem e
devem ser fornecidos pelo usuário que cuida e aproveita esse produto.
CONEXÃO DE REDE
1.- Terminal tipo parafuso
2.- Classe II: 2 pólos (L + N) / Classe I: 3 pólos (L + N + TT)
3.- Tensão Atribuída 250V e Corrente 10A.
4.- Os terminais devem ter uma capacidade mínima de 1,5mm² para iluminação interior e 2,5mm² para ilu-
minação exterior.
5.- Verique se o bloco de conexão é adequado para o cabo de saída, seja a cabo unipolar ou um cabo
bipolar / tripolar.
6.- Verique se o bloco de conexão a incluir deve ser xado na luminária. Deve ser sempre mantido longe
de fontes de calor.
7.- Grau de IP. Deve estar de acordo com o grau de IP marcado na luminária
8.- De acordo com as normas EN 60998-2-1 ou EN 909998-2-2.
* Respeite o código de cores de acordo com o terminal (L = Marrom, preto ou cinza. N = Azul, Tierra = Verde e amarelo)
* Valores mínimos. Em casos de potências superiores a 2500W, verique a corrente para conhecer as caracte-
rísticas do bloqueio de conexão.
* Verique se o bloco de conexão requer ponteiras ou preparação especial para uma conexão correta.
- Os dados apresentados nesta tabela são meramente informativos e não constituem, em qualquer caso, con-
dições únicas de ligação a consultar pelo utilizador ou instalador. No caso de optar por outro bloco de ligação,
devem ser respeitadas as condições de utilização que a norma EN 60598-1 estabelece, destacando-se os re-
quisitos de distâncias de fuga e distâncias no ar para blocos de ligação à rede.
Tipo A: para fazer ligações em luminárias de classe I. A versão de classe II é semelhante, mas com dois pólos.
Tipo B: Para fazer ligações ao exterior de luminárias de Classe I. A versão de Classe II é semelhante, mas com
dois pólos.
Tipo C: Para fazer ligações exteriores a luminárias com desconexão classe I. A versão classe II é semelhante,
mas com dois pólos. Verique se o diâmetro do cabo é adequado para o tipo de bloco de conexão.
Tipo D: Para fazer conexões externas de luminárias com Grau> IP20. Verique se o diâmetro do cabo é adequa-
do para o tipo de bloco de conexão.

Calle Verano, 51 - Polígono Industrial Las Monjas -28850 Torrejón de Ardoz - Madrid (ESPAÑA)
www.sulion.es
CIF A28763647 [phone]
ATC: 916749481 - [email protected] / SAT : 916749483 - [email protected]
DATOS TÉCNICOS / TECHNICAL DATA / DATOS TÉCNICOS
Ref. 400072 / 400073
Entrada (InPut) / InPut / Entrada (InPut) Max. 250V~ 50/60Hz
Tipo de casquillo / Bushing type / Tipo de bucha E27
Número de casquillos / Number of bushings / Número de buchas 1
Potencia / Power / Potencia 20W Max.
Clase / Class / Classe Class I
Índice de protección / Protenction index / Índice de proteção IP54
Temperatura de trabajo / Work temperature / Temperatura de trabalho -20º + 50º

Calle Verano, 51 - Polígono Industrial Las Monjas -28850 Torrejón de Ardoz - Madrid (ESPAÑA)
www.sulion.es
CIF A28763647 [phone]
ATC: 916749481 - [email protected] / SAT : 916749483 - [email protected]
INSTALACIÓN // INSTALLATION // INSTALAÇÃO
123
4
78
56
