Summit CR424 User manual

INSTRUCTION MANUAL
MODE D’EMPLOI
4-Burner Electric Cooktop
Table de cuisson électrique à 4 brûleurs
Model/Modèle CR424
Felix Storch, Inc.
Summit Appliance Division
770 Garrison Avenue
Bronx, NY 10474
www.summitappliance .com

Page 1
Please read these instructions in their entirety before installation and use of your
cooktop. SAVE THIS MANUAL FOR FUTURE REFERENCE.
Table of Contents
Technical Information ........................................................................................1
Safety Instructions.........................................................................................2 - 3
Installation Instructions ................................................................................4 - 9
Unpacking the Cooktop .............................................................................4
Checking the Electrical Supply Requirements ...........................................4
Preparing the Countertop .....................................................................5 - 6
Installing the Cooktop ................................................................................7
Electrical Connection and Wiring Diagram ................................................8
Final Preparations Prior to Use .................................................................9
Operation......................................................................................................9 - 10
Cookware...................................................................................................9
Heating Elements................................................................................9 - 10
Controls & Indicators................................................................................10
Cleaning...................................................................................................10
Warranty ............................................................................................................11
Technical Information
Model Number
CR424
Description
4-burner ceramic glass electric cooktop
Electrical Requirements
230V AC, 21A, 60Hz
Power Rating of Burners
4 @ 1200W: Total of 4800W
Diameters of Burners
4 burners @ 6.5"
Overall Dimensions
24"W x 20½"D x 3¾"H
(not including knobs)
Cutout Dimensions
22⅛" x 18⅝" with ¼" radius
For future reference, please record the Serial Number
of your cooktop here:
________________________________________

Page 2
SAFETY INSTRUCTIONS
Read this section BEFORE operating the cooktop.
This cooktop, like all appliances, has the potential to create safety
problems through careless and improper use. Please observe all of
the following safety precautions.
•Proper Installation
Be sure your appliance is properly installed and grounded by a qualified
technician.
•Never use your appliance for warming or heating the room.
•Do not leave children alone.
Children should never be left alone or unattended in the area where the
appliance is in use. They should never be allowed to sit or stand on any part
of the appliance.
•CAUTION: Do not store items of interest to a child in cabinets above
cooktop.
Children climbing on the cooktop to reach such items could be seriously
injured.
•Wear proper clothing/apparel.
Loose-fitting or hanging garments should never be worn while using the
appliance.
•User Servicing
Do not repair or replace any part of the appliance. If service ever becomes
necessary, this appliance should be serviced by AUTHORIZED
PERSONNEL ONLY or call SUMMIT Customer Service at 1-800-932-4267.
•Keep flammable materials away from the cooktop.
•Do not store plastic material (such as plastic utensils) in storage areas
beneath cooktop.
Plastic items with low melting temperatures should not be stored under, over
or near the cooktop.
•Do not soak removable heating elements.
Heating elements should never be immersed in water.
•Do not use water on grease fires.
Smother fire or flame or use dry chemical or foam-type extinguisher.
•Use only dry potholders.
Damp potholders on hot surfaces may result in burns from steam. Do not let

Page 3
potholder touch the heating elements on the appliance. Do not use a towel
or other bulky cloth in place of a potholder.
•Do not cook on a broken cooktop.
If your cooktop should break, cleaning solutions and spillovers may penetrate
the broken cooktop and create a risk of electric shock. Immediately contact
an authorized service center or call the SUMMIT Customer Service at 1-800-
932-4267.
•Clean cooktop with caution.
If a wet sponge or cloth is used to wipe spills on a hot cooking surface, be
careful to avoid steam burns. Some cleaners produce noxious fumes if
applied to a hot surface. Read the cleaner label for details prior to use.
•DO NOT TOUCH HEATING ELEMENTS.
The heating elements on the cooktop may be hot even if they are dark in
color. These areas may be hot enough to cause burns. Never touch heating
elements until they have had sufficient time to cool. Likewise, never allow
clothing or flammable materials to come in contact with heating elements or
the cooktop surface until they have had sufficient time to cool. Other
surfaces of the appliance may become hot enough to cause burns.
•Use proper pan size.
This appliance is equipped with four surface units, each with a diameter of
6.5". Select utensils having flat bottoms large enough to cover the surface
unit heating element. The use of undersized utensils will expose a portion of
the heating element to direct contact and may result in ignition of clothing.
Proper relationship of utensil to burner will also improve efficiency.
•Never leave surface units unattended at high heat settings.
Boil-over causes smoking and greasy spillovers that may ignite.
•Utensil handles should be turned inward and not extend over adjacent
surface units.
To reduce the risk of burns, ignition of flammable materials, and spillage due
to unintentional contact with the utensil, the handle of a utensil should be
positioned so that it is turned inward, and does not extend over adjacent
surface units.
•Glazed cooking utensils
Only certain types of glass, glass/ceramic, ceramic, earthenware, or other
glazed utensils are suitable for range-top service without breaking due to
sudden changes in temperature.
- SAVE THESE INSTRUCTIONS -

Page 4
Installation Instructions
IMPORTANT
Save this manual for review by local inspector.
!
This appliance must be properly installed and
grounded by a qualified technician.
1.
Unpacking the Cooktop
Carefully unpack the cooktop from its shipping container. If possible, keep the
original shipping carton and protective packaging in the event the unit has to be
returned for service.
Verify the package contents. If the ceramic glass cooktop appears to be
damaged or parts are missing, call SUMMIT immediately.
Important
! Do not remove the clear plastic covering
film on the ceramic glass until the cooktop is ready
to be installed.
2.
Checking the Electrical Supply Requirements
This product must be installed in accordance with national, state and local
electric codes. Here are the electrical requirements:
Model Number
CR424
Maximum Connected Load
4800 watts
Required Power Supply Input
230V AC / 21A / 60Hz
The supply must be from an individual grounded circuit that is protected by a
circuit breaker and rated per the specifications as shown above.
Warning: If the electric power supply does not meet
the product specifications, consult with a licensed
electrician before proceeding with installation.
!
!
!

Page 5
3.
Preparing the countertop
Please read this section prior to making a cutout in your counter for the
cooktop.
It is important to plan ahead for installation of the cooktop, keeping the following
dimensions in mind. (Please refer to Fig. A.)
A. Maximum depth of overhead
cabinets should be 13 inches.
B. Minimum height of the countertop
above the floor should be 36
inches.
C. Minimum flat countertop surface
that the cooktop will rest upon must
be equal to or greater than the
overall cooktop dimensions. (Refer
to page 1 for these dimensions.)
D. Minimum clearance between the
top of the cooking surface and the
bottom of an unprotected wood or
metal cabinet should be 30 inches.
When the bottom of a wood or
metal cabinet is protected by not
less than ¼ inch thick flame-
retardant millboard covered with
not less than No. 28 MSG sheet
steel, 0.015-inch-thick stainless
steel, 0.024-inch-thick aluminum or
0.020-inch-thick copper, the minimum clearance should be 24 inches.
E. The distance from the backsplash of the countertop to the edge of the
ceramic glass of the cooktop should be a minimum of 2 inches. The distance
from a side wall to the edge of the ceramic glass of the cooktop should be a
minimum of 1 inch. (Refer to page 1 for overall cooktop dimensions).
Do not install the cooktop closer than 1 inch (25 mm) from any adjacent
surface.
Warning: To eliminate the risk of burns when
reaching over heated surface units, avoid having
cabinet storage space located above surface units.
If cabinet storage is to be provided, the risk can be
reduced by installing a range hood that projects
horizontally a minimum of 5" beyond the bottom of
the cabinets.
!

Page 6

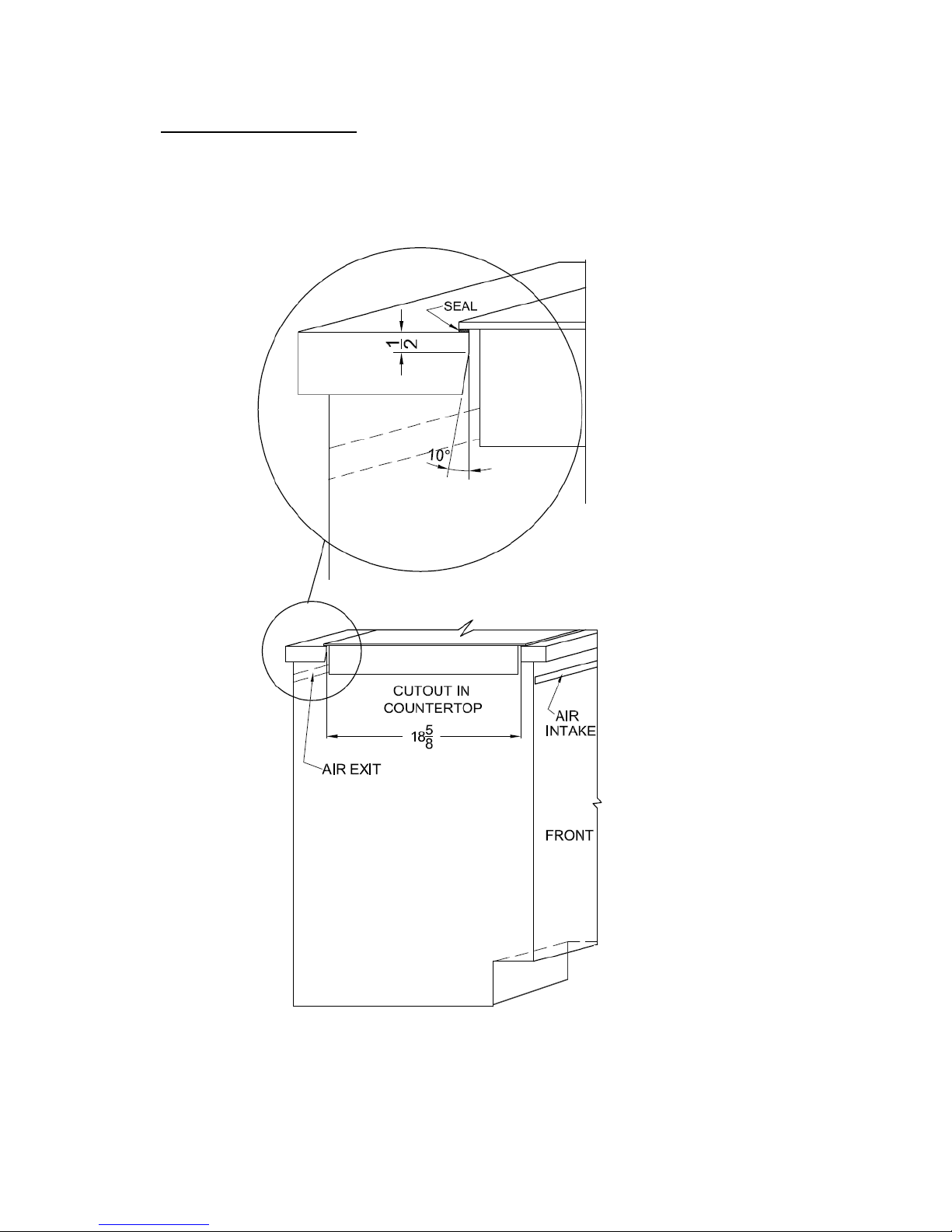

Before making the countertop cutout, check for clearance. See if the cooktop will
clear the front and side walls of the base cabinet. It is also important to provide
enough ventilation.
Adequate ventilation of the space below the countertop must be provided to
ensure proper operation of the cooktop. Heat transferred from the cooktop
bottom pan during operation will overheat an improperly ventilated area.
Allow a 2" (51mm) minimum clearance between the bottom of the metal pan of
the cooktop and any combustible surface located below, e.g., the upper edge of
a drawer installed below the cooktop. Failure to provide proper clearances and
ventilation may result in a fire hazard.
Countertop cutout dimensions are shown in the figure below.
Note : When making the countertop, put a radius at the corners of the cutout (a
radius of ¼" is typical). This will keep the countertop from cracking.
Follow the countertop manufacturer's instructions regarding the minimum
corner radius and reinforcement of corners.

Page 7
4.
Installing the Cooktop
The cooktop should be bedded to the countertop using a soft bedding compound
that will prevent damage if later removal for service is necessary. A very small
bead of silicone sealant should be laid around the edges of the cutout.
Place the cooktop in the cutout opening and press firmly on all sides to seal the
frame into the bedding compound. The sealant will hold the cooktop firmly in
place on the countertop.
Installation of the
cooktop into the
countertop

Page 8
5.
Before proceeding further, verify that the power supply is disconnected. Verify
that the appropriate electrical supply requirements have been met. Please refer
to the table on page 4 for appropriate electrical requirements. The cooktop is
supplied with a 48-inch long conduit for a connection to an accessible junction
box. The conduit consists of three insulated wires. There are two hot lead
conductors (black and red insulated-tinned copper) and one insulated ground
conductor (green insulated-tinned copper). (See Wiring Diagram for model
CR424 below and on bottom of cooktop.)
Electrical Connection
Attach conductor wires to residence wiring in accordance with national, state and
local electric codes.
Warning –Grounding
The entire appliance must be grounded at all times
when the electrical power supply is on. Do not
ground the appliance with the neutral house supply
wire (white). A separate ground must be used.
!
Wiring Diagram

Page 9
6.
Remove the plastic film from the cooktop. Clean the cooktop before you use it
for the first time. A thorough cleaning with a recommended cooktop cleaner will
provide a clean, shiny coating on the cooktop surface.
Final Preparations Prior to Use
The next sections of the manual cover cooktop use, maintenance and service
information.
Please keep these instructions with your cooktop for future reference.
Operation
READ SAFETY INSTRUCTIONS BEFORE OPERATING YOUR APPLIANCE.
The cooking surface areas of your glass ceramic cooktop are identified by
permanent patterns in the cooktop. The appliance is easy to maintain and easy
to clean. Keeping the cooktop at its top performance levels can be achieved by
following the simple guidelines for use and cleaning below:
Chances are that your existing cookware will work just fine with your glass
ceramic cooktop. Cooking on a glass ceramic cooktop does not require special
pots or pans. Since cookware plays an important role in cooking efficiency and
convenience, keep in mind the following information when selecting your
cookware.
Cookware
The cookware should have a flat bottom. Although glass and other types of
cookware can be used, metal cookware with thick, smooth, flat bottoms will
generally conduct the heat well. Aluminum and stainless steel cookware usually
work best. Avoid cookware with shaped and rounded bottoms as well as utensils
that warp when heated.
Use cookware of the correct diameter only. The base of the pot or pan should be
about as wide as the cooking zone on which it is used – not much wider or much
narrower. By using utensils with the correct diameter, you should achieve
maximum heating efficiency in the shortest possible time.
Be certain that both the cooktop surface and the bottom of your pots and pans
are clean and dry before use. By doing so, you will help prevent scratches and
stains.
This cooktop contains radiant heating elements. The radiant elements will “light
up” about 4-5 seconds after being turned on. The special design of these
elements directs the heat up through the ceramic glass, providing efficient
cooking. Temperature limiters are included in each element to ensure that the
safe operating temperature of the ceramic glass top is not exceeded. The
Heating Elements

Page 10
temperature limiter will cycle the radiant element on and off to prevent exceeding
the maximum safe surface temperature.
Controls & Indicators
Each of the cooking area controls has an infinite selection
of heat settings. The control settings begin at low and
increase heat output by cycling the heating elements
between OFF and full power as you turn the knob counter-
clockwise. The heating elements will stay at full power for
longer periods and at zero power for shorter periods as
you turn the knob counter-clockwise, thus increasing the
heat output.
There is a light associated with each of the control knobs that provides an
indication of burner operation and a hot surface. When a control is in the ON
position, the red light is lit indicating which burner is on and is therefore too hot to
touch. Do not place articles other than cookware on the cooking surface while
this light is glowing.
Cleaning
To help ensure that your cooktop stays clean, follow these easy-care tips:
•Clean the cooktop before you use it for the first time. A thorough cleaning with
a recommended cooktop cleaner will provide a coating on the cooktop prior to
its first use.
•Always remove food spills, grease spatters and metal rub-off from cookware.
A razor blade scraper or the equivalent works well to remove spillovers.
•Clean the cooktop with a paper towel or a clean, soft cloth and a
recommended cleaner. After cleaning, always wipe the cooktop with a clean,
damp cloth to avoid cooked-on cleaner residue. Wipe the cooktop dry.
•Do not use a dish towel or sponge to wipe off the cooktop. A film may be left
by the detergent and may cause discoloration of the cooktop surface.
•Avoid abrasive scouring cleaners of any kind. Also avoid using plastic, nylon
or metal cleaning pads. They may scratch or melt onto the cooktop.
•Avoid chemical cleaners such as chlorine bleach, ammonia, hydrofluoric acid
or chemical oven cleaners. They can etch or discolor the surface.
•Do not let anything that melts –plastic, aluminum foil, sugar, etc. –come into
contact with the cooktop surface when it is hot. Should something melt onto
the surface, immediately move it to a cool area of the cooktop with a razor
blade scraper and then remove it from the cooktop as soon as possible.
Warm
Hot
Hottest

Page 11
Within the 48 contiguous United States, for one year from the date of purchase, when this
appliance is operated and maintained according to instructions attached to or furnished with the
product, warrantor will pay for factory-specified parts and repairlabor to correct defects in materials
or workmanship. Service must be provided by a designated service company. Outside the 48
states, all parts are warranted for one year from manufacturing defects. Plastic parts, shelves and
cabinets are warranted to be manufactured to commercially acceptable standards, and are not
covered from damage during handling or breakage.
ONE-YEAR LIMITED WARRANTY
ITEMS WARRANTOR WILL NOT PAY FOR:
•Service calls to correct the installation of your appliance, to instruct you how to use your
appliance, to replace or repair fuses or to correct wiring or plumbing.
•Service calls to repair or replace appliance light bulbs or broken glass shelves. Consumable
parts (such as filters) are excluded from warranty coverage.
•Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper
installation, installation not in accordance with electrical or plumbing codes, or use of products
not approved by warrantor.
•Replacement parts orrepairlaborcostsfor units operated outside the United States.
•Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
•Expensesfor traveland transportationfor productservice in remote locations.
•The removal and reinstallation of your applianceif it is installedin an inaccessible location oris
not installed in accordance with published installation instructions.
CUSTOMER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL
BE PRODUCT REPAIR AS PROVIDED HEREIN. IMPLIED WARRANTIES, INCLUDING
WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE
LIMITED TO ONE YEAR. WARRANTOR SHALL NOT BE LIABLE FOR INCIDENTAL OR
CONSEQUENTIAL DAMAGES. SOME STATES DO NOT ALLOW THE EXCLUSION OR
LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE
DURATION OF IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS, SO THESE
EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU
SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM
STATE TO STATE.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
Call customer service toll free in the U.S.A. @ 1-800-932-4267, Monday to Friday 9:00 am. - 5:00 p.m. (ET).
Order parts online at www.summitappliance.com/support
Felix Storch, Inc.
770 Garrison Avenue
Bronx, NY 10474
Phone: [phone]
Fax: [phone]
Web Site:
www.summitappliance.com
Revised September 2014

Page 12
S'il vous plaît lire ces instructions dans leur ensemble avant l'installation et
l'utilisation de votre table de cuisson. CONSERVER CE MANUEL POUR
CONSULTATION ULTÉRIEURE.
Table des matières
Informations techniques .................................................................................12
Consignes de sécurité ..............................................................................13 - 14
Instructions d'installation ........................................................................15 - 20
Déballage de la table de cuisson ............................................................15
Vérification des Spécifications de l'alimentation électrique .....................15
Préparer le comptoir ...........................................................................16-17
Installation de la table de cuisson ...........................................................18
Raccordement électrique ........................................................................19
Derniers préparatifs avant utilisation .........................................................9
Opération ...................................................................................................20 - 22
Batterie de cuisine ...................................................................................20
Éléments de chauffage ....................................................................20 - 21
Commandes et indicateurs ......................................................................21
Nettoyage .........................................................................................................22
Garantie ............................................................................................................23
Informations techniques
Numéro du modèle
CR424
Déscription
Table de cuisson électrique en vitrocéramique
à 4 brûleurs
Exigences électriques
230V AC, 21A, 60Hz
Puissance des brûleurs
4 @ 1200W: Total de 4800W
Diamètres des brûleurs
4 brûleurs @ 6.5"
Dimensions hors tout
24"La x 20½"Pr x 3¾"Ha (à l'exclusion des boutons)
Dimensions de découpe
22⅛" x 18⅝" avec rayon de ¼"
Pour référence ultérieure, s'il vous plaît noter le numéro de série
de votre table de cuisson ici:
_____________________________________

Page 13
Consignes de sécurité
Lisez cette section AVANT d'utiliser la table de cuisson.
Cette table de cuisson, comme tous les appareils, a le potentiel de créer
des problèmes de sécurité grâce à l'utilisation négligente et incorrecte. S'il
vous plaît respecter toutes les consignes de sécurité suivantes.
•Installation correcte
Assurez-vous que votre appareil est correctement installé et mis à la terre par
un technicien qualifié.
•N'utilisez jamais votre appareil pour réchauffer ou chauffer la pièce.
•Ne pas laisser les enfants seuls.
Les enfants ne devraient jamais être laissés seuls ou sans surveillance dans
la zone où l'appareil est en cours d'utilisation. Ils ne devraient jamais être
autorisés à rester assis ou debout sur une partie quelconque de l'appareil.
•ATTENTION: Ne pas stocker des objets d'intérêt pour un enfant dans les
armoires au-dessus la table de cuisson.
Enfants grimpant sur la table de cuisson pour atteindre ces articles pourraient
être gravement blessés.
•Portez des vêtements de bonne / habillement.
Vêtements amples ou détachés ne doivent jamais être portés pendant
l'utilisation de l'appareil.
•Entretien par l'utilisateur
Ne pas réparer ou remplacer toute pièce de l'appareil. Si le service devient
jamais nécessaire, cet appareil doit être réparé par du personnel autorisé ou
appelez le Service à la clientèle à SUMMIT au 1-800-932-4267.
•Gardez les matériaux inflammables loin de la table de cuisson.
Ne pas stocker matières plastiques (comme des ustensiles en plastique) dans
les zones de stockage sous la table de cuisson. Les articles en plastique avec
basses températures de fusion ne doivent pas être stockés sous, sur ou près
de la surface de cuisson.
•Ne pas faire tremper les éléments de chauffage amovibles.
Les éléments de chauffage ne doivent jamais être immergés dans l'eau.
•Ne pas utiliser d'eau sur un feu de graisse.
Étouffer le feu ou les flammes ou utiliser un produit chimique sec ou de type
mousse.
•Utilisez des maniques sèches seulement.
Maniques humides sur des surfaces chaudes peuvent causer des brûlures par
la vapeur. Ne pas laisser les mitaines de toucher les éléments chauffants de
l'appareil. Ne pas utiliser une serviette ou un tissu épais à la place d'une
manique.

Page 14
•Ne pas faire cuire sur une plaque de cuisson brisée.
Si votre table de cuisson est brisée, les solutions de nettoyage et les
renversements peuvent pénétrer dans la table brisée et créer un risque de
choc électrique. Contactez immédiatement un centre de service agréé ou
appeler le Service à la clientèle à SUMMIT : 1-800-932-4267.
•Nettoyer la table de cuisson avec précaution.
Si une éponge ou un chiffon humide est utilisé pour essuyer des
renversements sur une surface de cuisson chaude, faites attention pour éviter
les brûlures de vapeur. Certains nettoyants produisent des vapeurs nocives
s'ils sont appliqués sur une surface chaude. Lisez l'étiquette du nettoyant pour
plus de détails avant de les utiliser.
•Ne pas toucher les éléments chauffants.
Les éléments chauffants sur la table de cuisson peuvent être chauds même
s'ils sont de couleur foncée. Ces zones peuvent être assez chaudes pour
causer des brûlures. Ne jamais toucher les éléments chauffants avant qu'ils
aient eu le temps de refroidir. De même, ne laissez jamais les matériaux des
vêtements ou inflammables venir en contact avec les éléments chauffants ou
la surface de cuisson avant qu'ils aient eu le temps de refroidir. D'autres
surfaces de l'appareil peuvent devenir assez chaudes pour causer des
brûlures.
•Utilisez le bon format de casserole.
Cet appareil est équipé de quatre unités de surface, chacune avec un
diamètre de 6,5 ". Choisissez les ustensiles ayant un dessous plat assez
grand pour couvrir l'élément chauffant de la surface. L'utilisation d'ustensiles
trop petits exposera une partie de l'élément de chauffage à contact direct et
peut résultat à l'inflammation des vêtements. La relation appropriée
d'ustensiles au brûleur améliore aussi l'efficacité.
•Ne jamais laisser les appareils de cuisson sans surveillance à des
réglages élevés.
Débordements cause de la fumée et des déversements graisseux peuvent
s'enflammer.
•Les poignées des ustensiles doivent être tournées vers l'intérieur et non
au-dessus des unités de surface adjacentes.
Pour réduire le risque de brûlures, inflammation de matériaux inflammables et
de renversements dus à un contact involontaire avec un ustensile, la poignée
d'un ustensile doit être positionnée de sorte qu'elle est tournée vers l'intérieur,
et ne s'étend pas sur les unités de surface.
•Ustensiles de cuisine émaillés
Seuls certains types de verre, verre / céramique, céramique, faïence ou autres
surfaces vitrifiées conviennent pour le service sur le dessus de la table de
cuisson, sans bris attribuables aux changements brusques de température.
- Conserver ces instructions -

Page 15
Instructions d’installation
IMPORTANT
!
Conservez ce manuel pour examen par l'inspecteur local.
Cet appareil doit être correctement installé et
mise à la terre par un technicien qualifié.
1.
Déballage de la table de cuisson
Déballez soigneusement la table de cuisson de son emballage. Si possible,
conserver le carton d'expédition d'origine et l'emballage de protection dans le
cas où l'appareil doit être renvoyé pour réparation.
Vérifiez le contenu du paquet. Si la table de cuisson en vitrocéramique semble
être endommagé ou certaines pièces sont manquantes, appelez à SUMMIT
immédiatement.
Important
! Ne pas retirer le film de protection en
plastique transparent sur la vitre céramique jusqu'à ce
que la table de cuisson est prête à être installée.
2. Vérification des spécifications de l'alimentation
électrique
Ce produit doit être installé conformément aux codes électriques nationaux,
étatiques et locales. Voici les exigences électriques:
Numéro du modèle
CR424
Charge connectée maximale
4800W
Entrée Alimentation requise
230V AC / 21A / 60Hz
L'alimentation doit être d'un circuit à la terre individu qui est protégé par un
disjoncteur et évalué par les spécifications, comme indiquées ci-dessus.
Attention
: Si l'alimentation électrique n'est pas
conforme aux spécifications du produit, consulter un
électricien agréé avant de procéder à l'installation.
!
!
!

Page 16
3.
S'il vous plaît lire cette section avant de faire une découpe dans le comptoir de
la table de cuisson.
Préparer le comptoir
Il est important de planifier à l'avance pour l'installation de la table de cuisson,
en gardant les dimensions suivantes à l'esprit. (Se référer à la Fig. A.)
A. La profondeur maximale
d'armoires électriques aériennes
doit être de 13 pouces.
B. La hauteur minimum du comptoir
au-dessus du sol doit être de 36
pouces.
C.La minimum surface plate du
comptoir sur laquelle la table de
cuisson reste doit être égale ou
supérieure aux dimensions hors
tout de la table de cuisson.
(Reportez-vous à la page 12 de
ces dimensions.)
D.La distance minimale entre le
sommet de la surface de cuisson
et le fond d'une armoire en bois
ou en métal non protégée doit
être de 30 pouces. Lorsque le
fond d'une armoire de bois ou de
métal est protégé par au moins un
quart de pouce d'épaisseur de carton ignifuge recouvert d'au moins n ° 28
MSG tôle d'acier, en acier inoxydable de 0,015 pouce d'épaisseur, en
aluminium de 0,024 pouce d'épaisseur ou en cuivre de 0,020 pouces
d'épaisseur, la distance minimale doit être de 24 pouces.
E. La distance entre le dosseret du comptoir et le bord de la vitre en
vitrocéramique de la table de cuisson doit être d'au moins 2 pouces. La
distance de la paroi latérale vers le bord de la vitre en vitrocéramique de la
table de cuisson doit être d'au moins 1 pouce. (Reportez-vous à la page 12
pour les dimensions globales de la table de cuisson).
Ne pas installer la table de cuisson à moins de 1 pouce (25 mm) de toute
surface adjacente.
Attention
: Pour éliminer les risques de brûlures en atteignant dessus
des unités de surface chauffées, éviter d'avoir un espace de
rangement au-dessus des unités de surface. Si une armoire de
rangement doit être fournie, le risque peut être réduit en installant
une hotte de cuisinière qui excède horizontalement d'un minimum
de 5 pouces au-delà du fond des armoires.

Page 17
Avant de faire au découpe d'un comptoir, vérifier le jeu. Voir si la table de
cuisson dégage les murs de devant et latéraux de l'armoire de base. Il est
également important de fournir une ventilation suffisante.
Une ventilation adéquate de l'espace ci-dessous le comptoir doit être prévue afin
d'assurer le bon fonctionnement de la table de cuisson. La chaleur transférée
depuis le fond d'une casserole sur la plaque de cuisson pendant le
fonctionnement surchauffera une zone mal ventilée.
Laissez un espace de 2" (51mm) minimum entre le fond du plateau de métal de
la table de cuisson et toute surface combustible située au-dessous, par exemple,
le bord supérieur d'un tiroir installé en dessous de la table de cuisson. Défaut de
fournir des espaces appropriés et de ventilation peut entraîner une risque
d'incendie.
Dimensions de la découpe du comptoir sont présentées dans la figure ci-
dessous.
Remarque : Lorsque vous faites le comptoir, mettez un rayon dans les coins de la
découpe (un rayon de ¼ " est typique). Cela permet de garder le comptoir de
la fissuration. Suivez les instructions du fabricant de comptoir concernant le
rayon minimal et le renforcement des coins.
COMPTOIR
DEVANT
DÉCOUPE EN
COMPTOIR

Page 18
4. Installation de la table de cuisson
La table de cuisson doit être fixée sur le comptoir à l'aide d'une gomme tendre
qui prévenir les dommages si le retrait ultérieur de service est nécessaire. Un
très petit cordon de mastic silicone doit être placé sur les bords de la découpe.
Placez la table de cuisson dans l'ouverture de découpe et appuyez fermement
sur tous les côtés pour sceller le cadre dans le mastic. Le mastic tiendra la
table de cuisson bien en place sur le comptoir.
MASTIC
SORTIE D’AIR
DÉCOUPE EN
COMPTOIR
ADMISSION
D’AIR
DEVANT
Installation de la
table de cuisson
dans le comptoir

Page 19
5. Avant de poursuivre, vérifiez que l'alimentation électrique est coupée. Vérifiez
que les exigences d'alimentation électrique prévues ont été respectées. S'il
vous plaît se référer au tableau à la page 12 pour les besoins électriques
appropriés. La table de cuisson est alimentée par un long conduit de 48" pour
une connexion à une boîte de jonction accessible. Le conduit est constitué de
trois fils isolés. Il y a deux fils conducteurs ardents (cuivre étamé avec
isolation noire et rouge) et un conducteur de terre isolé (cuivre étamé avec
isolation verte). (Voir le schéma de câblage pour le modèle CR424 ci-dessous
et sur le fond de la table de cuisson.)
Raccordement électrique
Raccordez les fils conducteurs au câblage de résidence conformément aux
codes électriques nationaux, étatiques et locaux.
Avertissement -
L'ensemble de l'appareil doit être relié à la terre lorsque l'alimentation
électrique est en marche. Ne pas relier à la terre l'appareil avec le câble
d'alimentation maison neutre (blanc). Une terre séparée doit être utilisée.
Mise à la terre
(R) ROUGE
(B) NOIR
(G) VERT
BRÛLEUR
BRÛLEUR
BRÛLEUR
BRÛLEUR
