Sunjoy BIRMINGHAM L-GZ340PST-3D-E User manual

THANK YOU
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this gazebo. We strive to continually create quality
products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs. Thank you for
choosing Hampton Bay!
Item #1000 831 243
Model #L-GZ340PST-3D-E
USE AND CARE GUIDE
BIRMINGHAM PC HARDTOP GAZEBO
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 6 p.m., EST, Monday-Friday
1-877-527-0313
WWW.HOMEDEPOT.CA

2
Table of Contents
Table of Contents..........................................................2
Safety Information.........................................................2
Warranty...............................................................................2
What is Covered.......................................................................2
What is Not Covered ................................................................2
Pre-Assembly.............................................................3-4
Planning Assembly...................................................................3
Hardware Included................................................................. 3
Package Contents ................................................................4-6
Assembly ................................................................. 7-12
Care and Cleaning ...................................................... 13
Safety Information
1. More than six people are required for this assembly
2. Some parts may contain sharp edges. Wear protective
gloves.
3. When assembling and using this product, basic safety
precautions should always be followed to reduce the risk of
personal injury and damage to equipment. Please read all
instructions before assembly and usage.
DANGER: This unit is heavy! Do not assemble this item
alone.
WARNING: Do not leave the gazebo where there is a risk
of high wind, as possible damage will occur to the
structure.
CAUTION: Do not climb on top of the gazebo. Falling off
the gazebo can result in serious injury, possibly even death.
NOTICE: For outdoor use only.
Warranty
2 YEAR WARRANTY
WHAT IS COVERED
This limited warranty is extended to the original purchaser and applies to defects in materials and workmanship of your item provided the
item is maintained with care and used only for personal, residential purposes. The item is warranted to be free from defects in material or
workmanship for a period of 2 years.
WHAT IS NOT COVERED
We do not reimburse for transportation of delivery costs, or compensate the individual or any outside party for assembling or disassembling
the product.
Contact the Customer Service Team at 1-877-527-0313 or visit www.homedepot.ca.

3 WWW.HOMEDEPOT.CA
Please contact 1-877-527-0313 for further assistance.
Pre-Assembly
PLANNING ASSEMBLY
Before beginning assembly of this product, make sure all parts are present. Compare parts with the Hardware Included
and Package Contents lists. If any part is missing or damaged, do not attempt to assemble the product. Contact
customer service for replacement parts.
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
AA BB CC DD
EE FF GG
Part Description Quantity
A
A M6
X
15 Bol
t
88
BB M6 Flat washer 140
CC M6
X
15 Screw 20
DD M6X25 Bolt 32
EE Dia. 6 X 180 Stake 12
FF Ring 48
GG Wrench 2

4
Pre-Assembly (continued)

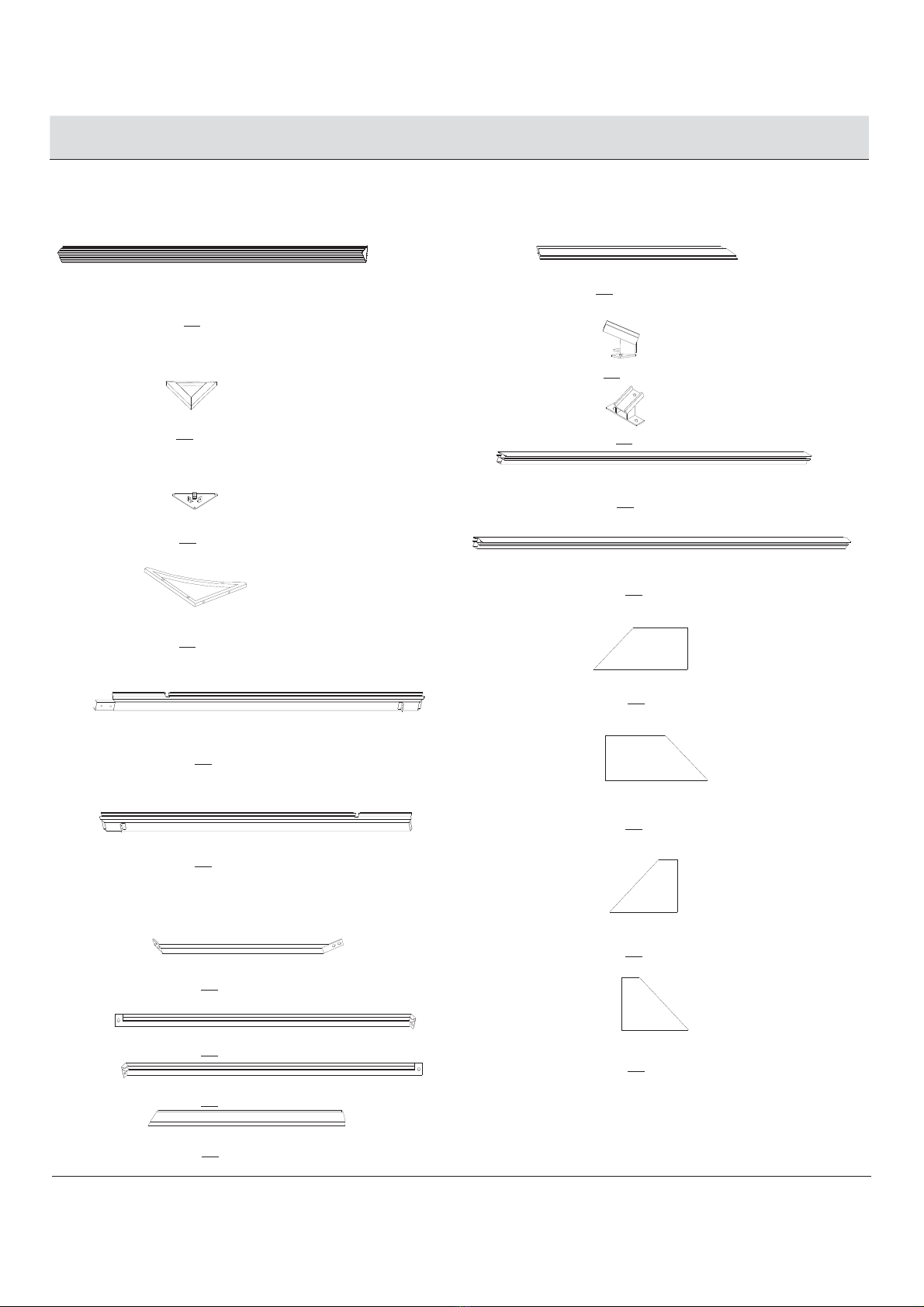

PACKAGE CONTENTS
A
B
C
D
E1
E2
F
I1
J1
J2
K1
K2
K3
K4
G1
G2
H1
H2
I2

5 WWW.HOMEDEPOT.CA
Please contact 1-877-527-0313 for further assistance.
Pre-Assembly (continued)

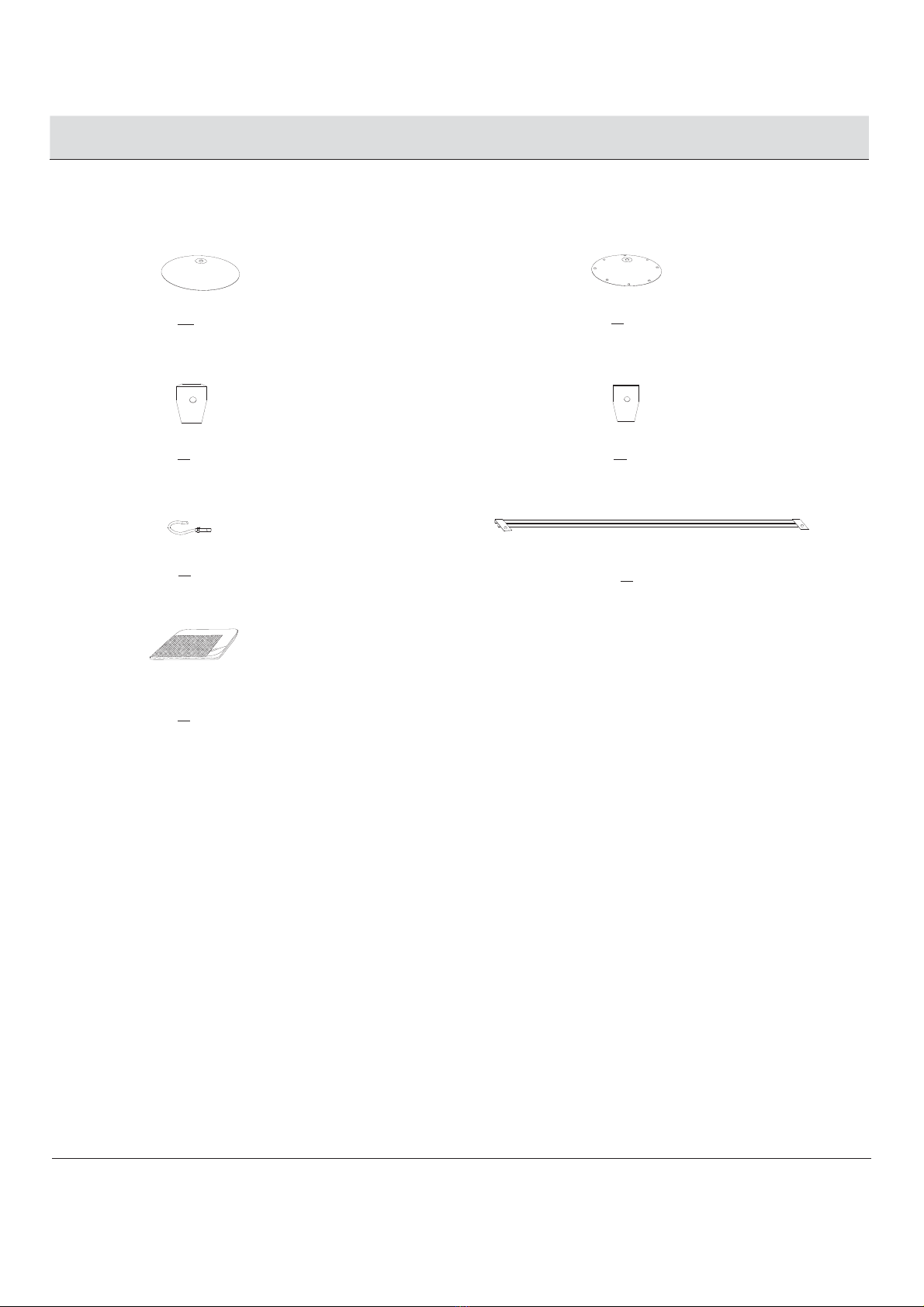

PACKAGE CONTENTS
L1 L2
M1
N
P
M2
0

6
Pre-Assembly (continued)
Part Description Quantity
A Post 4
B Base cover 4
C Base 4
D Triangle support 8
E1 Decorative slot 1 4
E2 Decorative slot 2 4
F Corner support 4
G1 F Shape panel 1 4
G2 F Shape panel 2 4
H1 Top bar 1 4
H2 Top bar 2 4
I1 Slanting bar connector 4
I2 Top bar connector 4
J1 Top bar 4
J2 Top slanting bar 4
K1 Lower left PC top panel 1 4
K2 Lower right PC top panel
2 4
K3 Upper left PC top panel 3 4
K4 Upper right PC top panel
4 4
L1 Upper cover 1
L2 Lower cover 1
M1 Panel 1 4
M2 Panel 2 4
N Hook 1
Part Description Quantity
O Tracking tube 8
P Mosquito netting 1

7 WWW.HOMEDEPOT.CA
Please contact 1-877-527-0313 for further assistance.
Assembly
1 Connecting the decorative 2 Install top bar connector
 Insert decorative slot 1(E1) into decorative slot 2(E2), securing
them with bolt (AA) and flat washer (BB).
NOTE: To avoid destroying the finish, please handle it with
care.
ƶInstall top bar connector (I2) between decorative slot 1 (E1) and
decorative slot 2 (E2), securing them with screw (AA) and flat washer
(BB).

3 Connecting the screens 4 Fix corner support
ƶFirstly, insert the assembled roof bar without corner into the roof bar
with corner, then fix the top slanting bar connector (I1) at the corner
of decorative slot (E1) & (E2), securing them with bolt (AA) and flat
washer (BB).
NOTE: To avoid destroying the finish, please handle it with
care.
 Fix corner support (F) to the corner of roof bar with bolt (AA) and
flat washer (BB).

8
Assembly (continued)

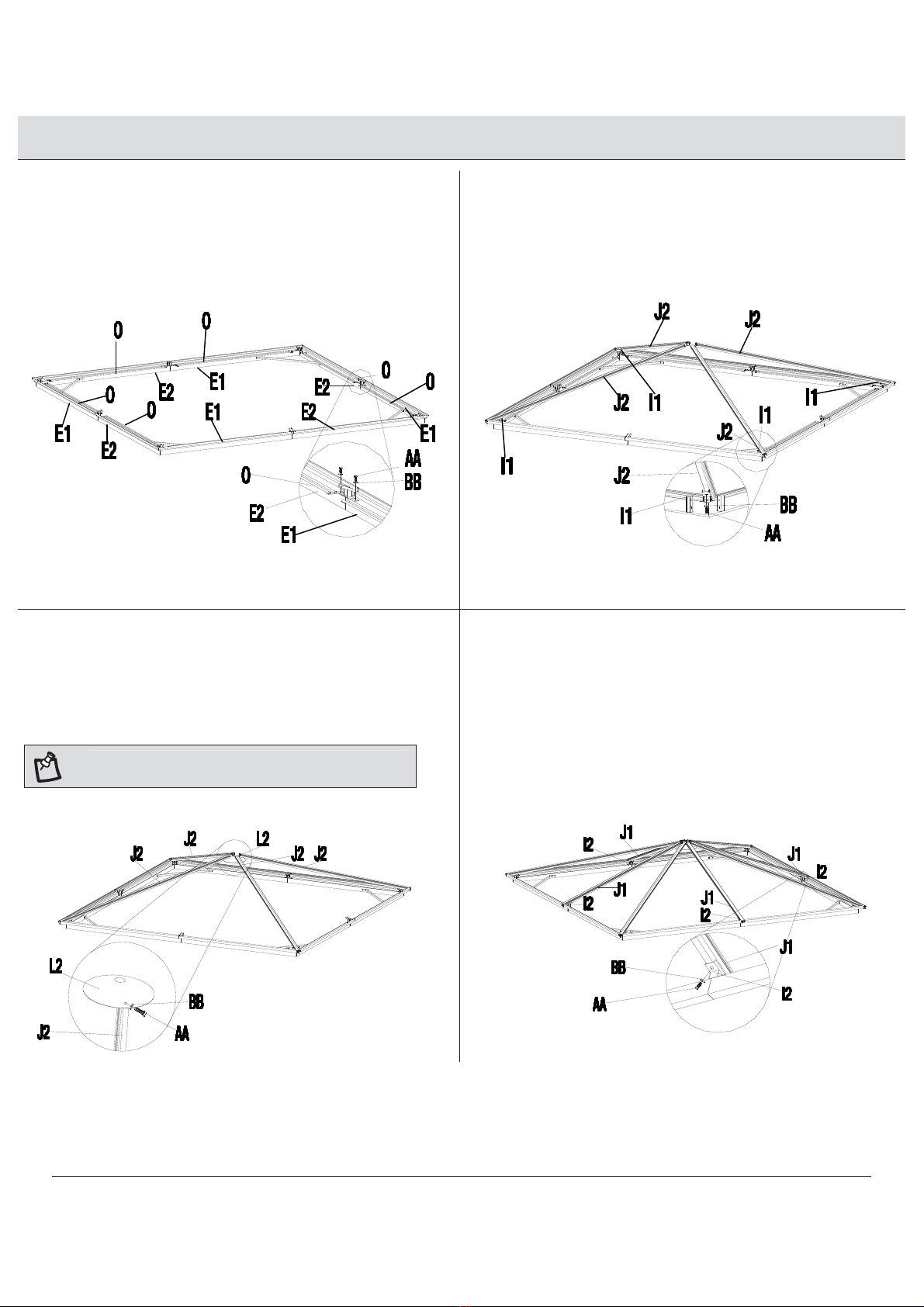

5 Fix tracking tube 6 Fix slanting bar
ƶFix tracking tube (O) to the roof bar with bolt (AA) and flat washer
(BB).
ƶFix one end of slanting bar (J2) to the slanting bar connector (I1) with
bolt (AA) and flat washer (BB).
7 Fix slanting bar (continued) 8 Fix top bar
 Fix another end of top slanting bar (J2) to the lower cover (L2)
with bolt (AA) and flat washer (BB).
NOTE: To avoid destroying the finish, please handle it with
care.
ƶ Fix one end of top bar (J1) to the top bar connector (I2) with bolt (AA)
and flat washer (BB).

9 WWW.HOMEDEPOT.CA
Please contact 1-877-527-0313 for further assistance.
Assembly (continued)

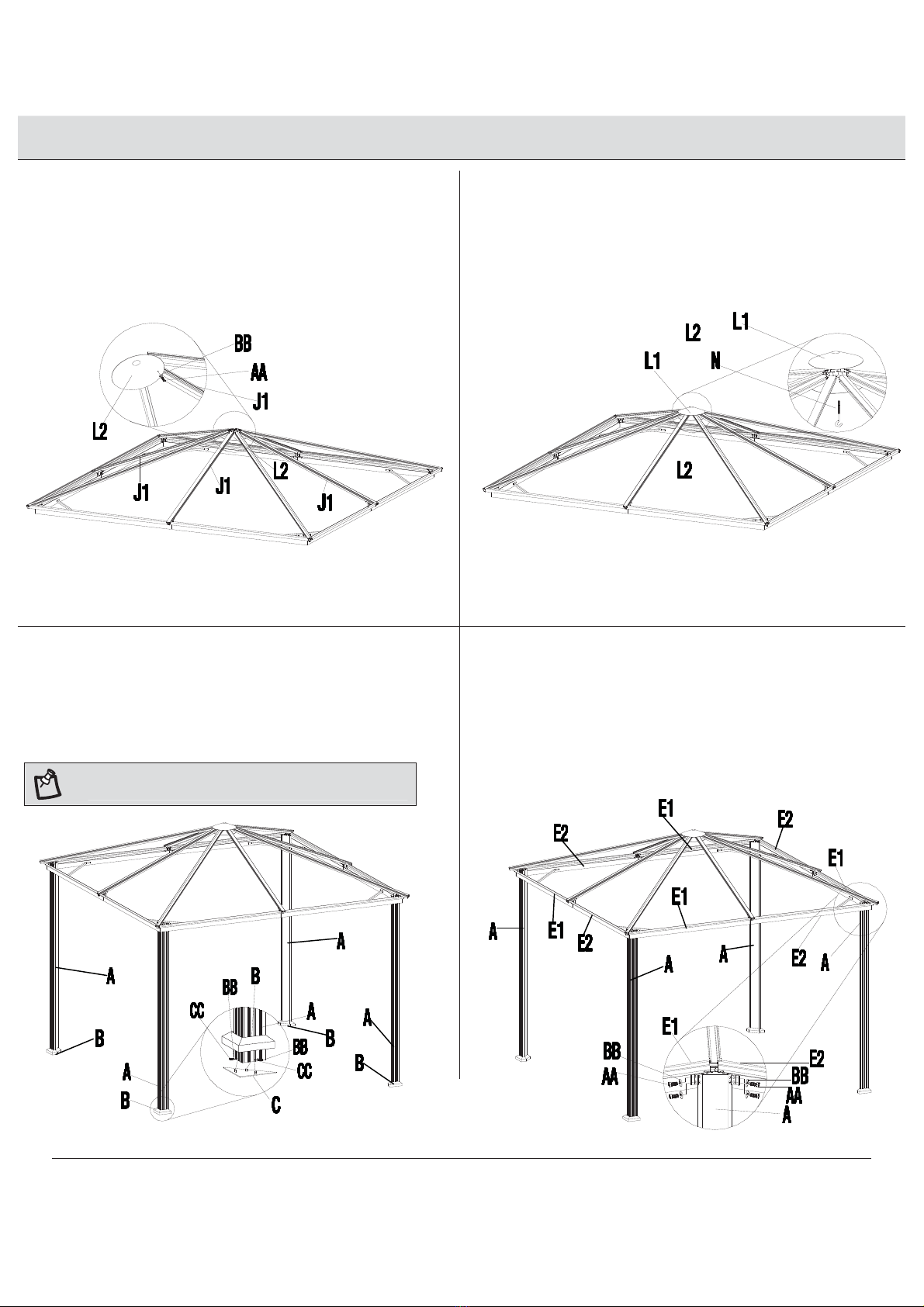

9 Fix top bar (continued) 10 Attaching the covers and hook
ƶ Fix another end of top bar (J1) to the lower cover (L2) with bolt (AA)
and flat washer (BB).
ƶ Put the hook (N) through the lower cover (L2), securing the upper
cover (L1) and lower cover (L2).
11 Connecting the stake base and post 12 Connecting the top assembly to
the posts
 Attach base cover (B) to post (A), then install base (C) to post (A)
with screw (CC) and flat washer (*BB).
NOTE: To avoid destroying the finish, please handle it with
care.
 Raise up the assembled top first, then fix post (A) to the corners
of roof bar with bolt (AA) and flat washer (FF).

10
Assembly (continued)
13 Attaching the supports 14 Attaching the PCs
 Install triangle support (D) to post (A) and roof bar with bolt (DD)
and flat washer (BB).
NOTE: To avoid destroying the finish, please handle it with
care.
 Insert the small PC 2s (X2) and small PC 1s (X1) into the slots of
the small beams (G).


15 Attaching the “F” shapes 16 Attaching the panels
ƶInsert F shape panel into top slanting bar, top bar, and the edge of PC
top.
NOTE: To avoid destroying the finish, please handle it with
care.
 Install panel 2 (M2) to top bar (J1) with flat washer (BB) and
screw.

11 WWW.HOMEDEPOT.CA
Please contact 1-877-527-0313 for further assistance.
Assembly (continued)
17 Attaching the panels (continued) 18 Attaching the mosquito netting
ƶInstall panel 1 (M1) to top slanting bar (J2) with flat washer (BB) and
screw (CC).


ƶ Use hooks (FF) to attach the mosquito netting (P) to the netting
tube (O).

19 Securing the gazebo
ƶRaise up the base cover (B), fix the gazebo on the ground with stake
(EE).
NOTE: To avoid destroying the finish, please handle it with
care.

12
Care and Cleaning
 Before using, clean the gazebo completely with a soft dry towel.
 Do not put your gazebo in wet conditions where there is a risk of rust developing.
 When not in use, store in a cool, dry area.

Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 6 p.m., EST, Monday-Friday
1-877-527-0313
WWW.HOMEDEPOT.CA
Retain this manual for future use.

MERCI
Nous apprécions la confiance que vous accordez à Hampton Bay avec l'achat de ce kiosque. Nous nous efforçons de créer continuellement des
produits de qualité conçus pour améliorer votre maison. Nous vous invitons à nous visiter en ligne pour voir notre gamme complète de produits
disponibles pour vos projets d'amélioration résidentielle. Nous vous remercions d'avoir choisi Hampton Bay!
Nº d’article# 1000 831 243
Nº de modèle#L-GZ340PST-3D-E
MANUEL D'UTILISATION ET D'ENTRETIEN
KIOSQUE PC À TOIT RIGIDE AVEC BIRMINGHAM
Questions, problèmes, pièces manquantes? Avant de rendre au magasin,
appelez le Service au Client de Hampton Bay
de 8h à 18h, de l’est, Lundi au Vendredi
1-877-527-0313
WWW.HOMEDEPOT.CA

2
Table des matières
Table des matières........................................................2
Consignes de sécurité..................................................2
Garantie................................................................................2
Ce qui est couvert....................................................................2
Ce qui n'est pas couvert ..........................................................2
Pré-assemblage.........................................................3-4
Planification d'assemblageng Assembly .................................3
Matériel inclus ....................................................................... 3
Contenu de l'emballage .......................................................4-6
Assemblage............................................................. 7-12
Entretien et nettoyage................................................ 13
Consignes de sécurité
1. Plus de six personnes sont nécessaires pour cette
assemblée
2. Certaines pièces peuvent comporter des bords tranchants.
Porter des gants de protection.
3. Lors de l'assemblage et l'utilisation de ce produit, les
précautions de sécurité de base doivent toujours être
respectées pour réduire le risque de blessures et de
dommages matériels. Veuillez lire toutes les instructions
avant l'assemblage et l'utilisation.
DANGER : Cette unité est lourde ! Ne pas assembler ce
produit seul.
A
VERTISSEMENT : Ne pas laisser le kiosque où il
existe un risque de vent fort, car la structure pourrait être
endommagée
A
TTENTION : Ne pas monter sur le toit du kiosque.
Tomber du kiosque peut entraîner des blessures graves,
voire la mort.
A
VIS: Pour usage extérieur seulement.
Garantie
GARANTIE DE 2 ANS
CE QUI EST COUVERT
Cette garantie limitée est offerte à l'acheteur original et couvre les défauts de matériaux et de fabrication de votre article à condition que
l'article est entretenu et utilisé uniquement à des fins résidentielles et personnelles. Cet article est garanti exempt de défauts de matériaux
ou de fabrication pendant une période de 2 ans.
CE QUI N'EST PAS COUVERT
Nous ne remboursons pas les frais de transport ou de livraison, ni récompensons l'individu ou tout tiers pour l'assemblage ou le
désassemblage du produit.
Nous vous invitons à contacter l'équipe du service à la clientèle au 1-877-527-0313 ou à visiter www. www.homedepot.ca.

3 WWW.HOMEDEPOT.CA
Veuillez contacter le 1-877-527-0313 pour de l’aide additionnelle.
Pré-assemblage
PLANIFICATION D'ASSEMBLAGE
Avant de commencer l'assemblage de ce produit, s'assurer que toutes les pièces sont présentes. Comparer les pièces avec le matériel
inclus et les listes du contenu de l'emballage. Si une pièce est manquante ou endommagée, ne pas tenter d'assembler le produit. Nous vous
invitons à contacter le service à la clientèle pour les pièces de rechange.
MATÉRIEL INCLUS
REMARQUE : Le matériel illustré n'est pas à
l'échelle réelle
AA BB CC DD
EE FF GG
Partie Description Quantité
AA M6X15 Boulon 88
BB M6 Rondelle plate 140
CC M6
X
15 Vis 20
DD M6
X
25 Boulon 32
EE Dia. 6 X 180 Ridelle 12
FF Crochet 48
GG Clé 2

4
Pré-assemblage (suite)

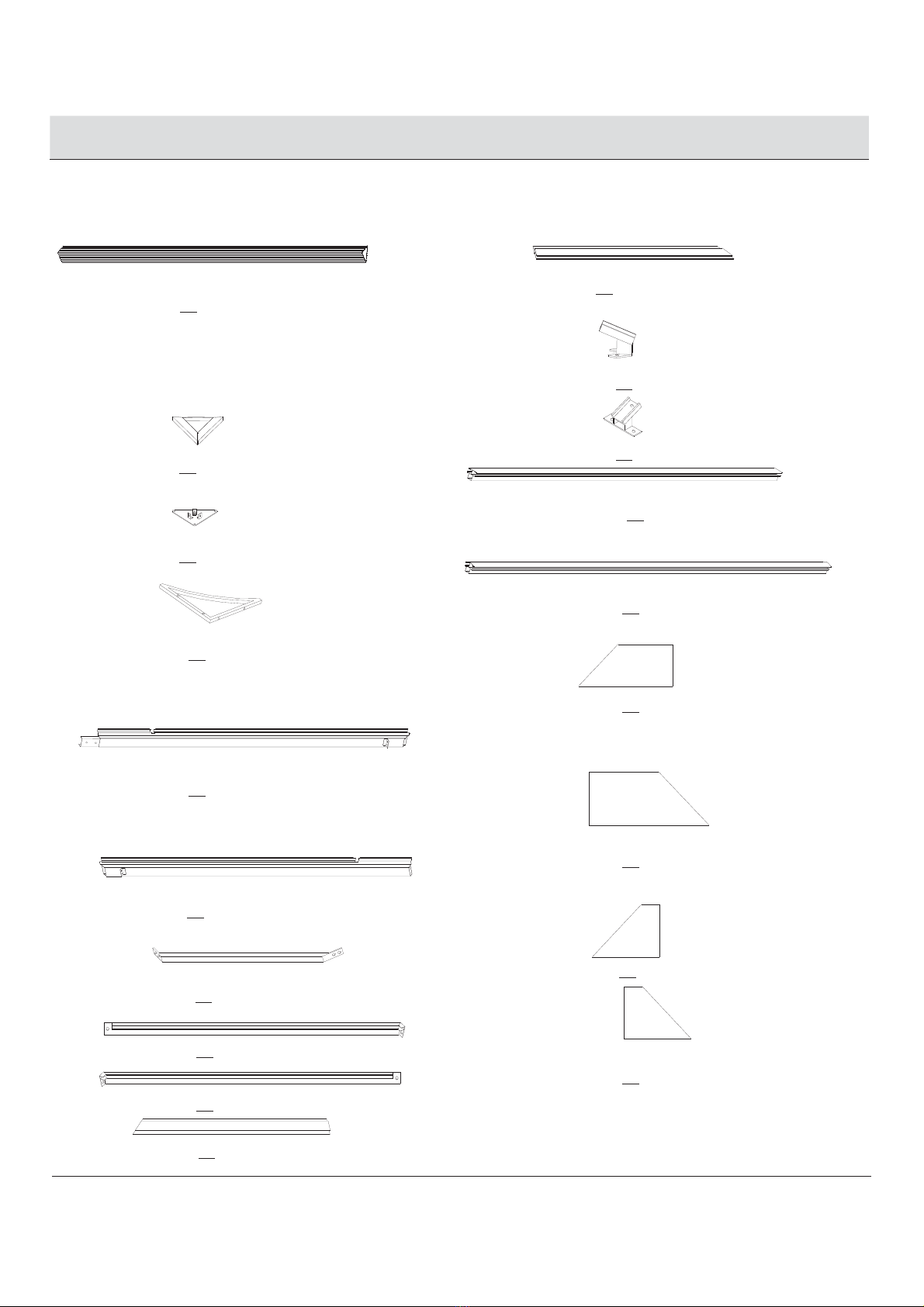

CONTENU DE L'EMBALLAGE
A
B
C
D
E1
E2
F
I1
I2
J1
K1
J2
K2
K3
K4
G1
G2
H1
H2

5 WWW.HOMEDEPOT.CA
Veuillez contacter le 1-877-527-0313 pour de l’aide additionnelle.
Pré-assemblage (suite)

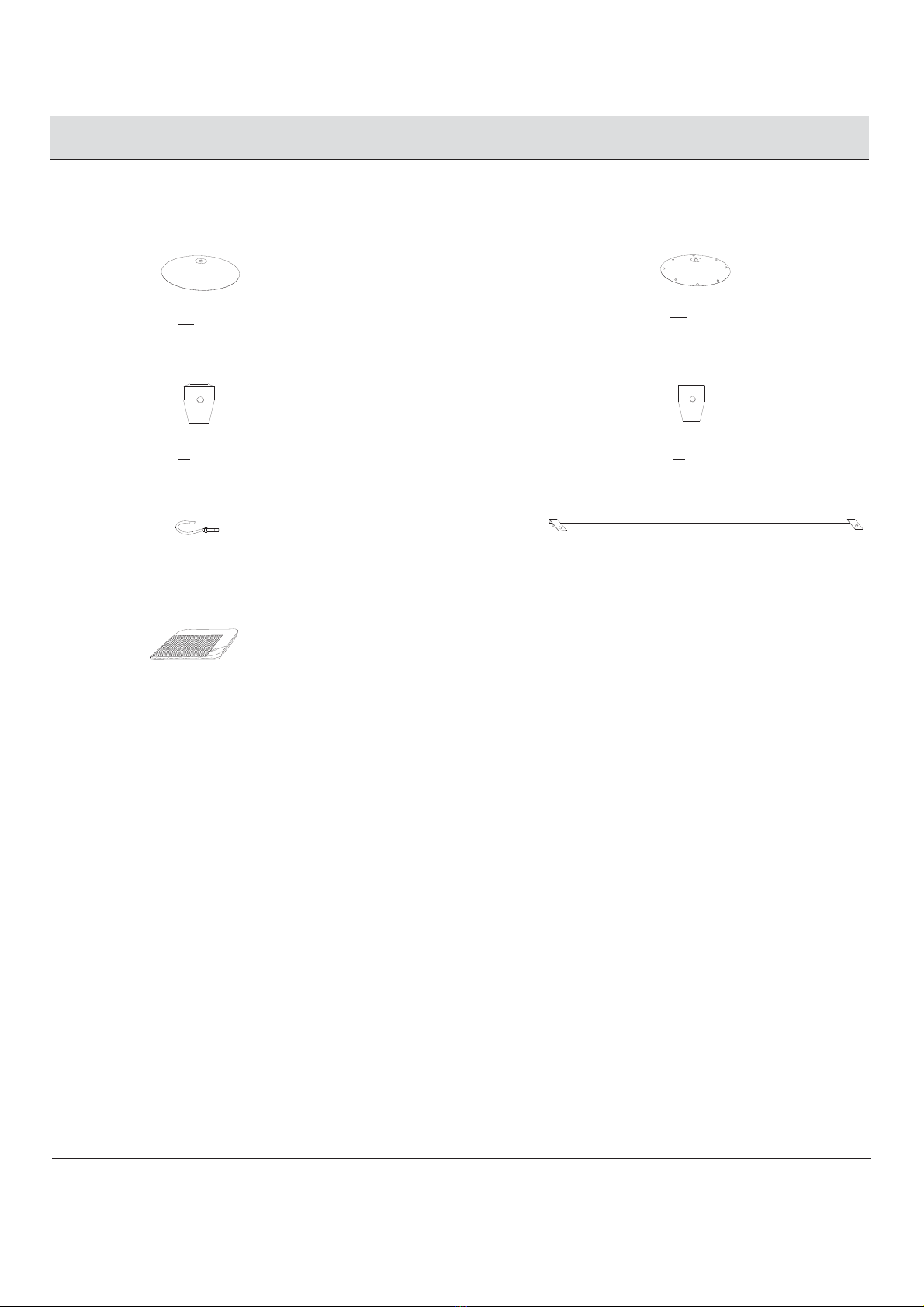

CONTENU DE L'EMBALLAGE
L1 L2
M1 M2
N O
P

6
Pré-assemblage (suite)
Partie Description Quantité
A Montant 4
B Couvercle de pied 4
C Pied 4
D Support triangulaire 8
E1 Traverse décorative 1 4
E2 Traverse décorative 2 4
F Support angulaire 4
G1 Traverse en F 1 4
G2 Traverse en F 2 4
H1 Barre de toit 1 4
H2 Barre de toit 2 4
I1 Raccord de barres inclin
l
4
I2 Raccord de barres de toit 4
J1 Barre de toit 4
J2 Barre de toit inclinée 4
K1 Parement inférieur
gauche pour toit PC 1 4
K2 Parement inférieur droit
pour toit PC 2 4
K3 Parement supérieur
gauche pour toit PC 3 4
K4 Parement supérieur droit
pour toit PC 4 4
L1 Couvercle supérieur 1
L2 Couvercle inférieur 1
M1 Parement 1 4
M2 Parement 2 4
N Crochet 1
Partie Description Quantité
O Tube dÿalignement 8
P Toile moustiquaire 1

7 WWW.HOMEDEPOT.CA
Veuillez contacter le 1-877-527-0313 pour de l’aide additionnelle.
Assemblage
1 Raccordement des décorative 2 Reliez raccord de barres de toit
ƶInsérez la traverse décorative 1 (E1) dans la traverse décorative
2 (E2) et fixez-les à l'aide d'une vis (AA) et d'une rondelle plate (BB)
REMARQUE :Pour éviter la destruction de la finition, veuillez
manipuler avec soin.
ƶReliez la traverse décorative 1 (E1) et la traverse décorative 2 (E2) au
moyen du raccord de barres de toit (I2) et fixez-les à l'aide de vis (AA) et
de rondelles plates (BB).

3 Raccordement des décoratives 4 Ffixez le support angulaire
ƶInsérez d’abord la barre de toit sans coin, préalablement assemblée,
dans la barre de toit avec coin, puis fixez le raccord de barre de toit
inclinée (I1) au point de jonction des traverses décoratives 1 (E1) et 2
(E2). Fixez ensuite celles-ci à l'aide de vis (AA) et de rondelles plates (BB).
REMARQUE : Pour éviter la destruction de la finition, veuillez
manipuler avec soin.
ƶÀ l'aide de vis (AA) et de rondelles plates (BB), fixez le support
angulaire (F) dans l’angle formé par les deux barres de toit.
