Supermicro Super C9X299-PGF User manual

C9X299-PGF
C9X299-RPGF
a

C9X299-PGF/-RPGF QUICK REFERENCE GUIDE Product Safety Information
Standardized Warning Statements
Motherboards
About Standardized Warning Statements
The following statements are industry standard warnings, provided to warn the user of situations which can potentially
cause a bodily injury. Should you have questions or experience di󰀩culty, contact Supermicro's Technical Support De-
partment for assistance. Only certied technicians should attempt to install or congure components.
Read this section in its entirety before installing or conguring components in the Supermicro chassis.
Battery Handling
Warning!
There is a danger of explosion if the battery is replaced incorrectly. Replace the battery only with the same or an equiva-
lent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer's instructions.
電池の取り扱い
電池交換が正しく行われなかった場合、破裂の危険性があります。 交換する電池はメーカーが推奨する型、または同等のもの
を使用下さい。 使用済電池は製造元の指示に従って処分して下さい。
警告
電池更換不當會有爆炸危險。請使用製造商建議之相同或功能相當的電池更換原有電池。請按照製造商的說明指示處理
廢棄舊電池。
警告
电池更换不当会有爆炸危险。请只使用同类电池或制造商推荐的功能相当的电池更换原有电池。请按制造商的说明处理
废旧电池。
경고!
배터리가 올바르게 교체되지 않으면 폭발의 위험이 있습니다. 기존 배터리와 동일하거나 제조사에서 권장하는 동등한
종류의 배터리로만 교체해야 합니다. 제조사의 안내에 따라 사용된 배터리를 처리하여 주십시오.
Note: For complete product safety information, refer to http://www.supermicro.com/about/policies/safety_information.cfm.




WARNING: This product can expose you to chemicals including
lead, known to the State of California to cause cancer and birth
defects or other reproductive harm. For more information, go
to www.P65Warnings.ca.gov.
!

C9X299-PGF/-RPGF QUICK REFERENCE GUIDE 限用物質含有情況標示聲明書
限用物質含有情況標示聲明書
Declaration of the Presence Condition of the Restricted Substances Marking
限用物質含有情況標示聲明書
設備名稱：主機板
/
Motherboard
,型號（型式）:
C9X299-PGF,C9X299-RPGF
單元Ｕnit
限用物質及其化學符號
鉛Lead
(Pb) 汞Mercury (Hg) 鎘Cadmium (Cd)
六價鉻
Hexavalent
chromium
(Cr+6)
多溴聯苯
Polybrominated
biphenyls
(PBB)
多溴二苯醚
Polybrominated
diphenyl ethers
(PBDE)
主機板
(Motherboard)
－○ ○ ○ ○ ○
備考1.〝超出0.1 wt %〞及〝超出0.01 wt %〞係指限用物質之百分比含量超出百分比含量基準
值。
備考2.〝○〞係指該項限用物質之百分比含量未超出百分比含量基準值。
備考3.〝－〞係指該項限用物質為排除項目。
Equipment name
Type designation (Type)
Restricted substances and its chemical symbols
Declaration of the Presence Condition of the Restricted Substances Marking
Note 1
：
“Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the
reference percentage value of presence condition.
Note 2
：
“○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.
Note 3
：
The “−” indicates that the restricted substance corresponds to the exemption.

C9X299-PGF/-RPGF QUICK REFERENCE GUIDE AMI BIOS POST Codes
AMI BIOS POST Codes
About AMI BIOS POST Codes
The table below lists some of AMI BIOS POST codes for C9X299-PGF/-RPGF. For more information, refer to https://
www.supermicro.com.tw/manuals/other/AMI_AptioV_BIOS_POST_Codes_for_SM_Motherboards.pdf.
Code Description
0x32 CPU post-memory initialization is started
0x55 No Memory detected or memory failed
0x63 CPU DXE initialization is started
0x69 North Bridge DXE initialization is started
0x70 South Bridge DXE initialization is started
0x92 PCI Bus initialization is started
0x99 Super IO Initialization
0x9A USB initialization is started
0xA0 IDE initialization is started
0xA9 Boot into BIOS setup menu
0xAE Legacy Boot event
0xB2 Legacy Option ROM Initialization
0xB4 USB hot plug
0xD6 No console output devices are found
0xD7 No console input devices are found
0xF2 Recovery process started
0xF9 Recovery capsule is not found

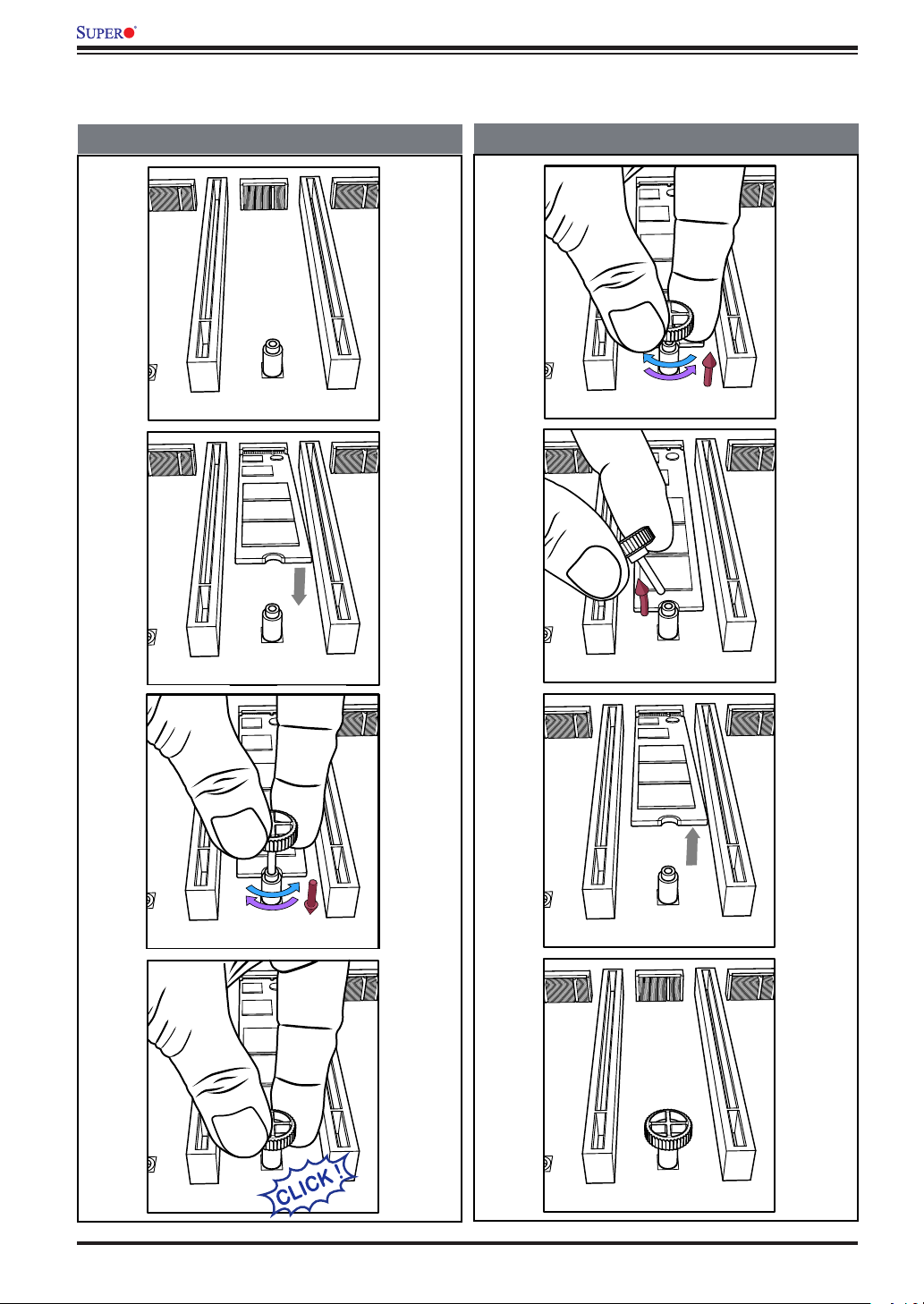

C9X299-PGF/-RPGF QUICK REFERENCE GUIDE M.2 Device Installation/Removal Instructions
M.2 Device Installation and Removal Instructions
M.2 Device Installation M.2 Device Removal

C9X299-PGF/-RPGF QUICK REFERENCE GUIDE Notes
Notes

C9X299-PGF/-RPGF
Quick RefeRence Guide Rev. 1.0a
SUPERMICR R
BIOS
LICENSE
MAC CODE
IPMI CODE
BAR CODE
C9X299-PGF REV:1.01
+
1
+
PCIE M.2 CONNECTOR 2
PCIE M.2 CONNECTOR 1
SPEAKER:1-4
BUZZER:3-4
JD1
CLEAR CMOS
U.2 CONNECTOR 1
U.2 CONNECTOR 2
I-SATA5
I-SATA4
I-SATA3
USB 4/5 (3.0)
USB 2/3
USB 0/1
PCH SLOT2 PCI-E 3.0 X1
NMI
USB 10/11 (3.0)
CPU SLOT1 PCI-E 3.0 X8 (IN X16)
CPU SLOT7 PCI-E 3.0 X16
PWR LEDHDD LED XPWR ON OH/FF NIC1NIC2RST X
CPU SLOT3 PCI-E 3.0 X8 (IN X16)
CPU SLOT5 PCI-E 3.0 X8 (IN X16)
I-SATA2 I-SATA0
I-SATA1
DIMMA1
DIMMB2
DIMMB1
DIMMA2
1-2 ENABLE
2-3 DISABLE
JPAC1:AUDIO
HD AUDIO
USB 8/9 (3.1)
LAN2 LAN1
USB 6/7 (3.1)
DIMMD2
DIMMD1
DIMMC2
DIMMC1
KB/Mouse
CLOSE 1st
OPEN 1st
JF1
LGA2066
VGA
J*
LED1
JRK1
SP1
JTPM1
JPI2C1
JL1
JPAC1
JWD1
JPG1
JPME2
FAN5
FAN3
FAN2
FAN4 FAN1
JBT1
JSD1
JIPMB1
JSTBY1
MH15
MH12
MH14
JD1
J3701
LED6903
LED6904
LED7201
B2
JPW1
JPW2
JCOM1
PCH
LAN
CTRL
RESET
POWER
JPB1
JPW3

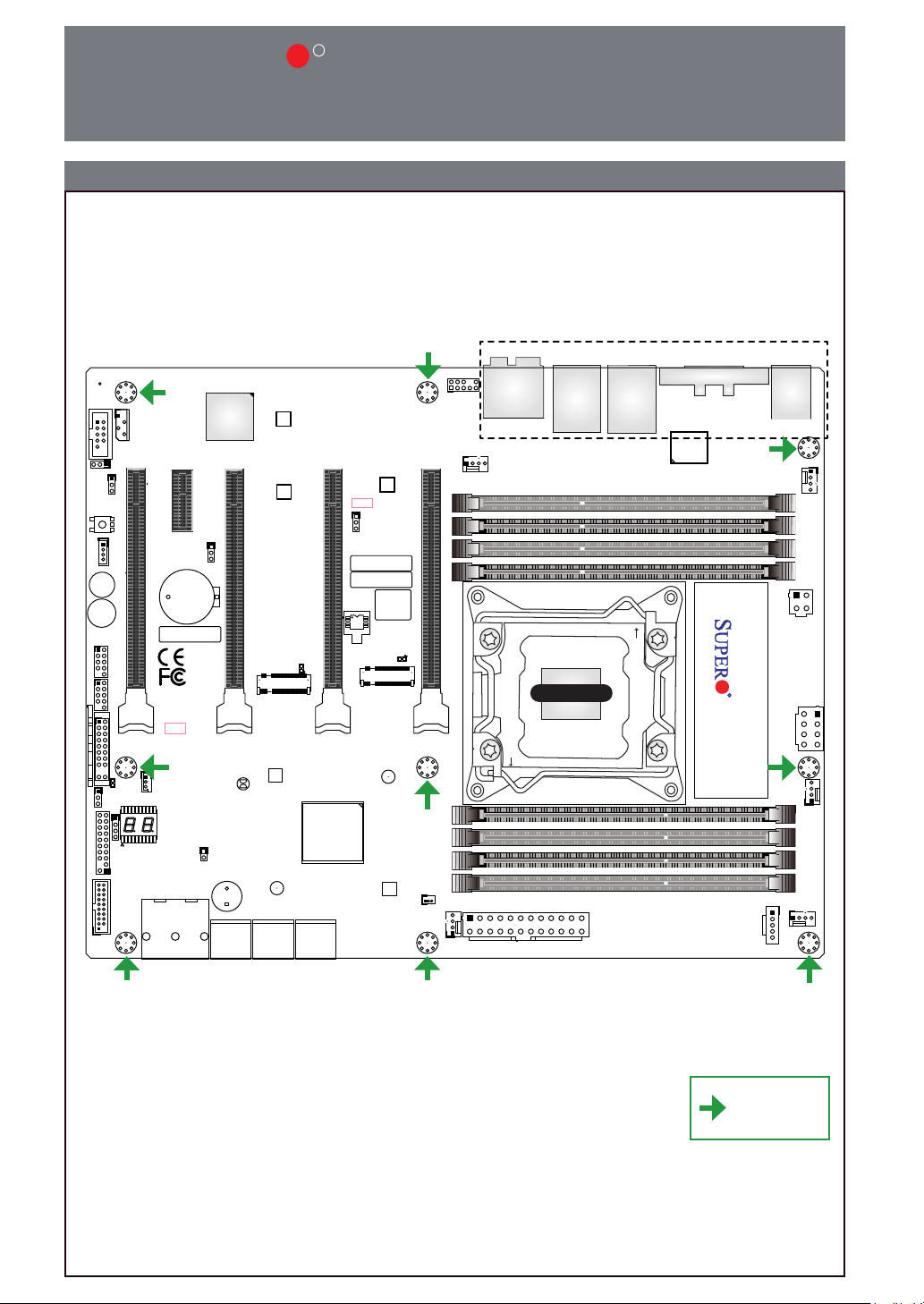

Motherboard Layout and Features
=mounting hole
LGA 2066
I/O BACK PANEL

Package contents
• One Supermicro Motherboard
• Four SATA Cables
• One Quick Reference
• One I/O Shield
• One Driver CD
Connector Description
B2 Onboard Battery
FAN1 ~ FAN5 System/CPU Fan Headers (FAN1 and FAN2: CPU fans)
HD AUDIO High Denition Audio (back panel ports)
I-SATA0~5 (Intel X299) Serial ATA (SATA 3.0) Ports 0~5 (6Gb/sec)
J3701 Front Panel Audio Header
JCOM1 COM1 Port Header
JD1 Speaker/Buzzer (Pins 1~4: external speaker, Pins 3~4: buzzer)
JF1 Front Control Panel Header
JIPMB1 4-pin External I2C Header (for an IPMI card)
JL1 Chassis Intrusion Header
JPI2C1 Power Supply SMBus I2C Header
JPW1 24-pin ATX Main Power Connector (Required)
JPW2 +12V 8-pin CPU Power Connector (Required)
JPW3 +12V 4-pin CPU Power Connector (Required)
JRK1 Intel RAID Key Header
JSD1 SATA DOM (Disk On Module) Power Connector
JSTBY1 Standby Power Header
JTPM1 Trusted Platform Module (TPM) Header
LAN1, LAN2 (back panel) LAN1: 5Gb LAN Port. LAN2: 1Gb LAN Port (LAN2: Shared IPMI Port)
PCIE M.2 CONNECTOR 1, 2 PCIe M.2 Connectors 1 and 2 (small form factor devices and other portable
devices for high speed NVMe SSDs)
SP1 Internal Buzzer/Speaker
U.2 CONNECTOR 1, 2 U.2 Connectors 1 and 2, for 2.5” SSD Drives
USB 0/1, 2/3 Front Access USB 2.0 Headers
USB 4/5 Back Panel USB 3.0 Ports
USB 6/7, 8/9 Back Panel USB 3.1 Ports (USB8: Type A, USB9: Type C)
USB 10/11 (3.0) Front Access USB 3.0 Header
VGA Back Panel VGA Port
Jumpers and Connectors
Jumpers
Jumper Description Default
CLEAR CMOS Clear CMOS Switch Push Button Switch
JBT1 Clear CMOS (onboard) Short Pads to Clear CMOS
JPAC1 Audio Enable Pins 1-2 (Enabled)
JPB1 IPMI Function Pins 1-2 (Enabled)
JPG1 VGA Enable/Disable Pins 1-2 (Enabled)
JPME2 Intel Manufacturing Mode Pins 1-2 (Normal)
JWD1 Watch Dog Function Enable Pins 1-2 (RST)
POWER BUTTON Internal Power Button Push Button Switch
RESET BUTTON Onboard System Reset Button Push Button Switch
Connectors

ContaCt InformatIon
• www.supermicro.com (Email: [email protected])
• Manuals: http://www.supermicro.com/support/manuals
• Drivers & Utilities: https://www.supermicro.com/wdl/driver/
• Safety: http://www.supermicro.com/about/policies/safety_information.cfm
This motherboard supports a single Intel® CoreTM i9 7900X/9900X/10900X Series processor, up to 256GB of Un-
bu󰀨ered (UDIMM) non-ECC DDR4 memory, with speeds of up to 2666MHz (2DPC) ~ 2933MHz (1DPC) in eight
288-pin memory slots. Populating these DIMM slots with a pair of memory modules of the same type and size will
result in interleaved memory, which will improve memory performance.
Notes: 1) For memory optimization, use only DIMM modules that have been validated by Supermicro. For the latest memory updates, please
refer to our website at http://www.supermicro.com/products/motherboard.
2) Always connect the power cord last, and always remove it before adding, removing or changing any hardware components.
3) 2933MHz is supported by Intel Core i9 10980XE/10940X/10920X/10900X Series processors only.
4) Memory overclocking support depends on the capability of CPU and memory.

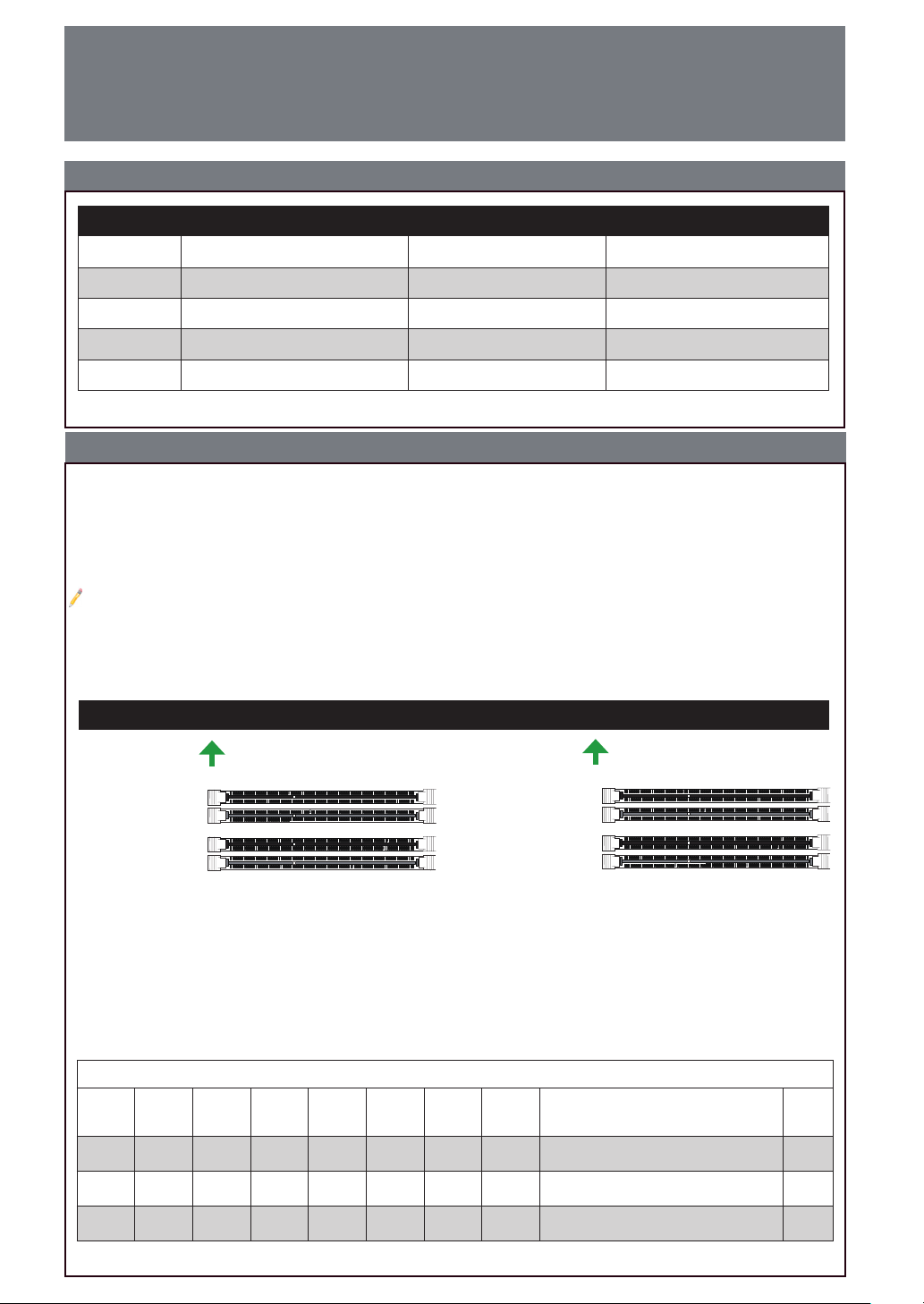

LED Indicators
LED Description Color/State Status
LED1 Status Code LED Digital Readout See User's Manual
LED7201 Onboard Standby PWR LED Green: Solid on Power on
LED6903 M.2 Connector 2 SSD Active LED Green: Solid on M.2 Device Active
LED6904 M.2 Connector 1 SSD Active LED Green: Solid on M.2 Device Active
LED Indicators
CPU & Memory Support
CPU & Memory Support
Towards the CPU
DIMM Memory Installation
Towards the CPU
DIMMB1 (Gray Slot)
DIMMA1 (Gray Slot)
DIMMA2 (Black Slot)
DIMMB2 (Black Slot)
DIMMD1 (Gray Slot)
DIMMC1 (Gray Slot)
DIMMC2 (Black Slot)
DIMMD2 (Black Slot)
Memory Population Guidelines
When installing memory modules, the DIMM slots should be populated in the following order: DIMMA1, DIMMB1,
DIMMC1, DIMMD1, then DIMMA2, DIMMB2, DIMMC2, DIMMD2.
• Always use DDR4 DIMM modules of the same size, type, and speed.
• Mixed DIMM speeds can be installed. However, all DIMMs will run at the speed of the slowest DIMM.
Recommended Population (Balanced)
DIMMA1 DIMMB1 DIMMC1 DIMMD1 DIMMA2 DIMMB2 DIMMC2 DIMMD2 CPU Support/
DIMM Channel
Total
System
Memory
4, 8, 16,
32GB
4, 8, 16,
32GB N/A N/A N/A N/A N/A N/A Core i9 7900X/9900X/10900X Series, Dual channel Up to 64GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB N/A N/A N/A N/A Core i9 7900X/9900X/10900X Series, Dual channel Up to 128GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
Core i9 7900X/9900X/10900X Series,
Quad channel Up to 256GB
* Please note that 32GB is supported by Core i9 10980XE/10940X/10920X/10900X Series processors only.

MNL-2001-QRG-10a
© 2021 Supermicro Computer Inc. All rights reserved. Reproduction of this document whether in part or in whole is strictly prohibited without Super- micro's written consent. All Trademarks are property of their respective entities. All information provided is deemed accurate at the time of printing; however, it is not guaranteed.
Notes
• Graphics shown in this quick reference guide are for illustration only. Your components may or
may not look exactly the same as drawings shown in this guide.
• Refer to Chapter 2 of the User Manual for detailed information on jumpers, connectors, LED
indicators, memory support and CPU/motherboard installation instructions.
Power Button
OH/Fan Fail LED
1
NIC1 LED
Reset Button
2
Power Fail LED
HDD LED
Power LED
#3~4
#1~2
Vcc
Vcc
Vcc
Vcc
Ground
Ground
1920
Vcc
X
Ground NMI
X
Vcc
NIC2 LED

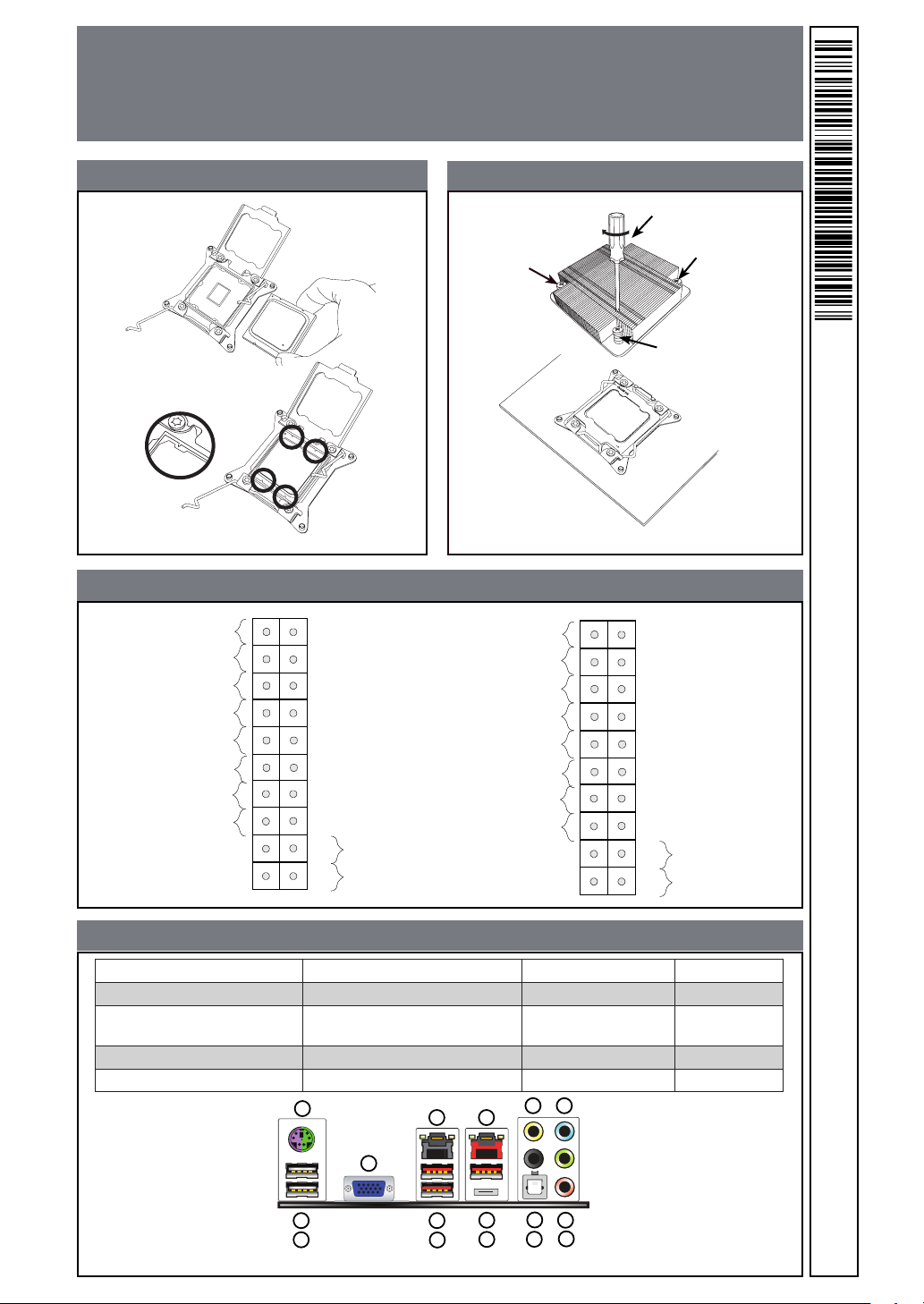

Front Control Panel (JF1)
CPU Installation Heatsink Installation
Back Panel I/O Connectors
A. PS/2 Keyboard/Mouse Port F. USB 3.1 Port 6 K. Center/LFE Out P. Mic In
B. USB 3.0 Port 4 G. USB 3.1 Port 7 L. Surround Out
C. USB 3.0 Port 5 H. 1Gb LAN Port 2 (Shared IPMI Port) M. S/PDIF Out
D. VGA Port I. USB 3.1 Port 8 (Type A) N. Line In
E. 5Gb LAN Port 1 J. USB 3.1 Port 9 (Type C) O. Line Out
H
I
J
K
L
MP
A
B
C
E
F
G
N
O
C9X299-PGF
Align Socket Keys
OPEN 1st
OPEN 1st
Screw #3
Screw #2
Screw #1
Screw #4
D

美超微電腦股份有限公司
C9X299-PGF/-RPGF 快速參考指南版本 1.0a
SUPERMICR R

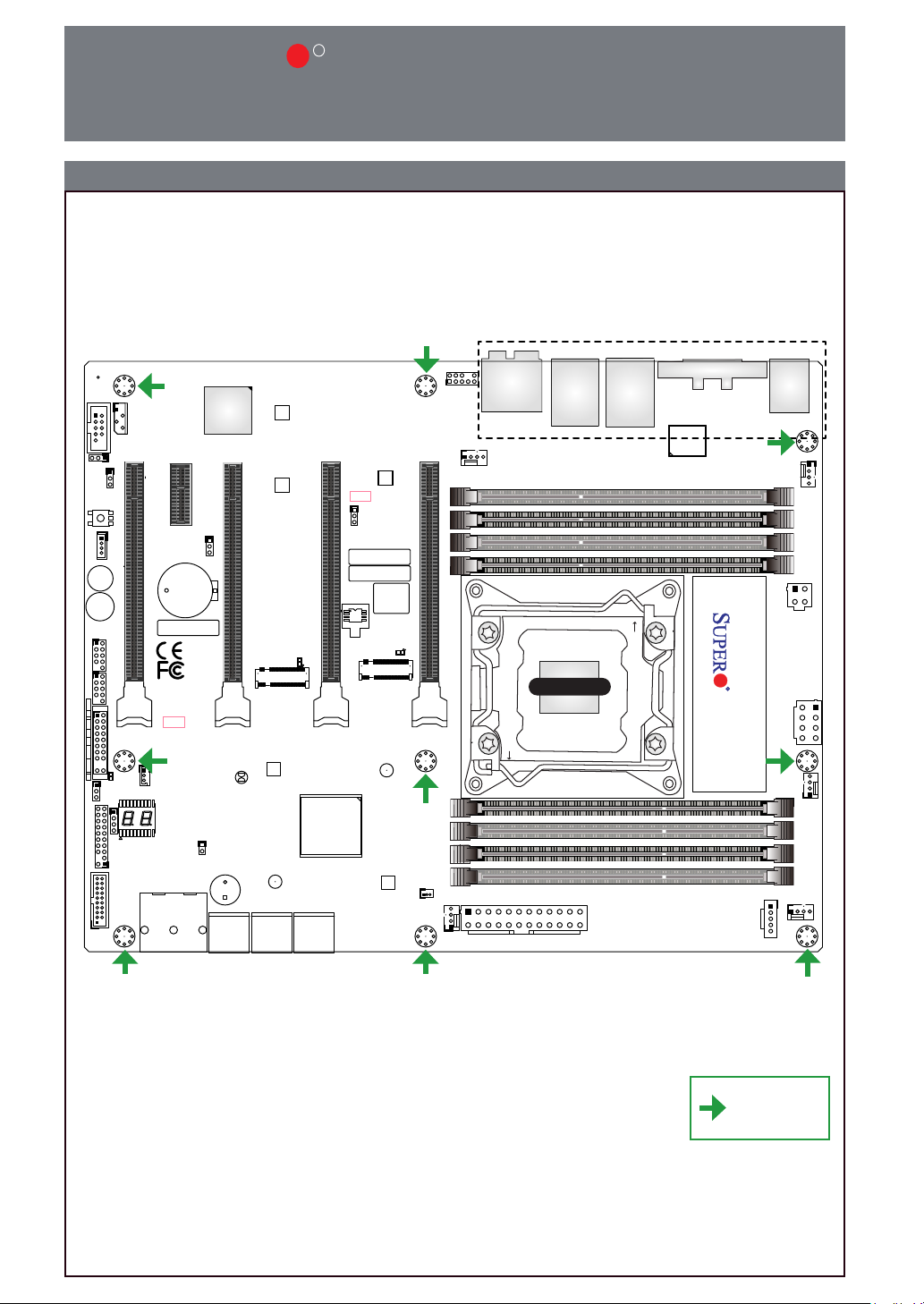

主機板元件配置圖
=裝機孔
I/O BACK PANEL
BIOS
LICENSE
MAC CODE
IPMI CODE
BAR CODE
C9X299-PGF REV:1.01
+
1
+
PCIE M.2 CONNECTOR 2
PCIE M.2 CONNECTOR 1
SPEAKER:1-4
BUZZER:3-4
JD1
CLEAR CMOS
U.2 CONNECTOR 1
U.2 CONNECTOR 2
I-SATA5
I-SATA4
I-SATA3
USB 4/5 (3.0)
USB 2/3
USB 0/1
PCH SLOT2 PCI-E 3.0 X1
NMI
USB 10/11 (3.0)
CPU SLOT1 PCI-E 3.0 X8 (IN X16)
CPU SLOT7 PCI-E 3.0 X16
PWR LEDHDD LED XPWR ON OH/FF NIC1NIC2RST X
CPU SLOT3 PCI-E 3.0 X8 (IN X16)
CPU SLOT5 PCI-E 3.0 X8 (IN X16)
I-SATA2 I-SATA0
I-SATA1
DIMMA1
DIMMB2
DIMMB1
DIMMA2
1-2 ENABLE
2-3 DISABLE
JPAC1:AUDIO
HD AUDIO
USB 8/9 (3.1)
LAN2 LAN1
USB 6/7 (3.1)
DIMMD2
DIMMD1
DIMMC2
DIMMC1
KB/Mouse
CLOSE 1st
OPEN 1st
JF1
LGA2066
VGA
J*
LED1
JRK1
SP1
JTPM1
JPI2C1
JL1
JPAC1
JWD1
JPG1
JPME2
FAN5
FAN3
FAN2
FAN4 FAN1
JBT1
JSD1
JIPMB1
JSTBY1
MH15
MH12
MH14
JD1
J3701
LED6903
LED6904
LED7201
B2
JPW1
JPW2
JCOM1
PCH
LAN
CTRL
RESET
POWER
JPB1
JPW3
LGA 2066

單一主機板包裝盒內容清單
• Supermicro 主機板 x1
• SATA 訊號線 x4
• 後檔板 x1
• 快速參考指南 x1
• 驅動程式光碟片x1
連接埠 說明
B2 內建電池
FAN1 ~ FAN5 系統及中央處理器 (CPU) 風扇接頭 (FAN1 及FAN2：中央處理器風扇接頭)
HD AUDIO 背板高清晰音效插孔
I-SATA0~5 (Intel X299) 序列 ATA 介面 (SATA 3.0) 連接埠 0~5 (6Gb/秒)
J3701 前面板音效接頭
JCOM1 COM1 序列連接埠
JD1 喇叭/蜂鳴器 (針腳 1~4：外接喇叭，針腳 3~4：蜂鳴器)
JF1 前控制面板接頭
JIPMB1 IPMI 外部 I2C 接頭
JL1 機殼防盜裝置接頭
JPI2C1 電源供應 SMBus/I2C 接頭
JPW1 24針腳 ATX 主電源連接埠 (必備)
JPW2 +12伏特8針腳 CPU 電源連接埠 (必備)
JPW3 +12伏特4針腳 CPU 電源連接埠 (必備)
JRK1 Intel RAID Key 接頭
JSD1 SATA DOM (磁碟模組) 電源連接埠
JSTBY1 待機電源接頭
JTPM1 TPM 信任平台模組接頭
LAN1, LAN2 (back panel) LAN1：背板 5Gb LAN 網路線連接埠
LAN2：背板 1Gb LAN 網路線連接埠 (Shared IPMI Port)
PCIE M.2 CONNECTOR 1, 2 PCIe M.2 介面連接埠，適用具高速傳輸 NVMe 介面之小尺寸以及其他可攜式
M.2 固態硬碟 (註：PCIe 為電腦匯流的一種規格、M.2 為固態硬碟的一種傳輸介
面、而 NVMe 為非揮發性記憶體儲存裝置的一種標準。)
SP1 內建蜂鳴器
U.2 CONNECTOR 1, 2 適用 2.5 吋固態硬碟裝置的 U.2 介面連接埠
USB 0/1, 2/3 前面板 USB 2.0 規格連接埠 (註：USB 完整譯名為「通用序列匯流排」)
USB 4/5 背板 USB 3.0 規格連接埠
USB 6/7, 8/9 背板 USB 3.1 規格連接埠 (USB8: Type A, USB9: Type C)
USB 10/11 (3.0) 前面板 USB 3.0 規格連接埠
VGA 背板 VGA 連接埠
跳線器/連接埠
跳線器 (Jumper)
跳線器 說明 預設值
CLEAR CMOS CMOS (可讀寫隨機存取記憶體晶片) 組態資料清除 按鍵式開關
JBT1 CMOS 組態資料清除 (內建) 設為短路來清除 CMOS 資料
JPAC1 啟用音源 針腳 1-2 (啟用)
JPB1 IPMI 功能 針腳 1-2 (啟用)
JPG1 啟用／停用 VGA 連接埠 針腳 1-2 (啟用)
JPME2 Intel 製造模式 針腳 1-2 (正常)
JWD1 啟動系統監控 (Watch Dog) 功能 針腳 1-2 (重設)
POWER BUTTON 電源開關 按鍵式開關
RESET BUTTON 系統重設 按鍵式開關
連接埠 (Connector)

線上技術支援及下載
• 聯絡我們 (技術支援信箱)：www.supermicro.com (Email: [email protected]m)
• 產品手冊文件：http://www.supermicro.com/support/manuals
• 驅動程式及工具程式：https://www.supermicro.com/wdl/driver/
• 產品安全性須知：http://www.supermicro.com/about/policies/safety_information.cfm
本主機板支援 Intel® Core
TM
i9 7900X/9900X/10900X 系列處理器。記憶體支援 Unbu󰀨ered DIMM non-
ECC DDR4，容量最高可達256GB，及八個 2666MHz (2DPC) ~ 2933MHz (1DPC) 288支針腳的記憶體
插槽。欲取得雙通道效能，請安裝成對相同型號與速度之記憶體。
（Unbu󰀨ered DIMM，或 做 UDIMM，為「無緩衝雙通道記憶體模組」；ECC是Error Correction Code的縮寫，中譯為「錯
誤修正碼」；DDR為「雙 倍 速 動 態 隨 機 存 取 記 憶 體 」。）
LED 指示燈
LED燈說明 燈號顏色/情況 狀態
LED1 狀態碼指示燈 數位式讀值 參閱使用手冊
LED7201 內建待機電源指示燈 綠：持續亮燈 開啟
LED6903 M.2 SSD 固態硬碟裝置2指示燈 綠：持續亮燈 M.2 裝置已連結
LED6904 M.2 SSD 固態硬碟裝置1指示燈 綠：持續亮燈 M.2 裝置已連結
LED 指示燈
CPU & Memory Support
中央處理器和記憶體支援
此面朝向中央處理器
記憶體模組 (DIMM) 安裝方式
此面朝向中央處理器
註：1) 請安裝使用本公司所認可的記憶體模組以達記憶體模組最佳化。更多的記憶體模組相關訊息，請參閱本公司網頁
(http://www.supermicro.com/products/motherboard)。
2) 增加、移除和更換任何硬體元件前，請務必先拔掉電源線。待確實完成所有程序後，再重新連接電源線。
3) 僅 Intel Core i9 10980XE/10940X/10920X/10900X 系列處理器支援 2933MHz 。
4) 記憶體超頻支援與否依所選用 CPU 及記憶體模組的規格及性能而定。
DIMMB1（灰色插槽）
DIMMA1（灰色插槽）
DIMMA2（黑色插槽）
DIMMB2（黑色插槽）
DIMMD1（灰色插槽）
DIMMC1（灰色插槽）
DIMMC2（黑色插槽）
DIMMD2（黑色插槽）
請依照以下說明及表格安裝記憶體模組：
請遵循下列插槽編號順序依序安裝： DIMMA1（通道A、插槽1）、DIMMB1（通道B、插槽1）、 DIMMC1（通道C、插槽1
）、DIMMD1（通道D、插槽1）、 DIMMA2（通道A、插槽2）、DIMMB2（通道B、插槽2）、 DIMMC2（通道C、插槽2）
、DIMMD2（通道D、插槽2）。
• 請使用相同型號（DDR4 DIMM）與速度之記憶體。
• 若混合使用不同速度之記憶體，系統將依較低的記憶體速度執行。
建議插槽使用方式
DIMMA1 DIMMB1 DIMMC1 DIMMD1 DIMMA2 DIMMB2 DIMMC2 DIMMD2 中央處理器支援及
記憶體通道
系統
記憶體
總容量
4, 8, 16,
32GB
4, 8, 16,
32GB N/A N/A N/A N/A N/A N/A 支援 Core i9 7900X/9900X/10900X 系列處理器；
支援記憶體雙通道
最高達
64GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB N/A N/A N/A N/A 支援 Core i9 7900X/9900X/10900X 系列處理器；
支援記憶體雙通道
最高達
128GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
支援 Core i9 7900X/9900X/10900X 系列處理器；
支援記憶體四通道
最高達
256GB
* 僅Core i9 10980XE/10940X/10920X/10900X 系列處理器支援 32GB。

MNL-2001-QRG-10a
備註
• 快速參考指南中的圖例僅供安裝及操作說明使用，可能與實際產品外觀不同。
• 欲知更多跳線器/連接埠/指示燈/記憶體/主機板/中央處理器的安裝相關資訊，請參閱
《Supermicro C9X299-PGF/-RPGF 使用手冊》第二章。
© 2021 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有， 所有提供資訊於印刷之際視為但不保證正確。
前控制面板配置 (JF1)
中央處理器安裝方式 散熱器安裝方式
背板輸出/輸入連接埠
A. PS/2 鍵盤（滑鼠）連接埠 F. USB6 (3.1) 連接埠 K. 中央/低音聲道輸出 P. 麥克風插孔
B. USB4 (3.0) 連接埠 G. USB7 (3.1) 連接埠 L. 環繞聲道輸出
C. USB5 (3.0) 連接埠 H. 1Gb LAN2 網路線連接埠
(Shared IPMI Port)
M. S/PDIF 輸出
D. VGA 連接埠 I. USB8 (3.1, Type A) 連接埠 N. 音效輸入
E. 5Gb LAN1 網路線連接埠 J. USB9 (3.1, Type C) 連接埠 O. 音效輸出
對齊校準缺口及校準點
OPEN 1st
OPEN 1st
3號螺絲
2號螺絲
1號螺絲
4號螺絲
Power Button
OH/Fan Fail LED
1
NIC1 LED
Reset Button
2
Power Fail LED
HDD LED
Power LED
#3~4
#1~2
Vcc
Vcc
Vcc
Vcc
Ground
Ground
1920
Vcc
X
Ground NMI
X
Vcc
NIC2 LED
電源鍵
過熱及風扇故障LED
1
網卡1之LED
重設鍵
2
電源故障LED
硬碟機LED
電源LED
#3~4
#1~2
Vcc電壓
Vcc電壓
Vcc電壓
Vcc電壓
接地
接地
1920
Vcc電壓
X
接地 非可遮蔽中斷
X
Vcc電壓
網卡2之LED
H
I
J
K
L
MP
A
B
C
E
F
G
N
O
C9X299-PGF
D

美超微电脑股份有限公司
C9X299-PGF/-RPGF 快速参考指南版本 1.0a
SUPERMICR R
主机板元件配置图
=螺丝孔
I/O BACK PANEL
BIOS
LICENSE
MAC CODE
IPMI CODE
BAR CODE
C9X299-PGF REV:1.01
+
1
+
PCIE M.2 CONNECTOR 2
PCIE M.2 CONNECTOR 1
SPEAKER:1-4
BUZZER:3-4
JD1
CLEAR CMOS
U.2 CONNECTOR 1
U.2 CONNECTOR 2
I-SATA5
I-SATA4
I-SATA3
USB 4/5 (3.0)
USB 2/3
USB 0/1
PCH SLOT2 PCI-E 3.0 X1
NMI
USB 10/11 (3.0)
CPU SLOT1 PCI-E 3.0 X8 (IN X16)
CPU SLOT7 PCI-E 3.0 X16
PWR LEDHDD LED XPWR ON OH/FF NIC1NIC2RST X
CPU SLOT3 PCI-E 3.0 X8 (IN X16)
CPU SLOT5 PCI-E 3.0 X8 (IN X16)
I-SATA2 I-SATA0
I-SATA1
DIMMA1
DIMMB2
DIMMB1
DIMMA2
1-2 ENABLE
2-3 DISABLE
JPAC1:AUDIO
HD AUDIO
USB 8/9 (3.1)
LAN2 LAN1
USB 6/7 (3.1)
DIMMD2
DIMMD1
DIMMC2
DIMMC1
KB/Mouse
CLOSE 1st
OPEN 1st
JF1
LGA2066
VGA
J*
LED1
JRK1
SP1
JTPM1
JPI2C1
JL1
JPAC1
JWD1
JPG1
JPME2
FAN5
FAN3
FAN2
FAN4 FAN1
JBT1
JSD1
JIPMB1
JSTBY1
MH15
MH12
MH14
JD1
J3701
LED6903
LED6904
LED7201
B2
JPW1
JPW2
JCOM1
PCH
LAN
CTRL
RESET
POWER
JPB1
JPW3
LGA 2066

单一主机板包装盒內容清单
• Supermicro 主机板 x1
• SATA 数据线 x4
• 后挡板x1
• 快速参考指南 x1
• 驱动程序光盘 x1
接口 说明
B2 板载电池
FAN 1 ~ FAN5 系统及中央处理器 (CPU) 风扇接口(FAN1 及FAN2：中央处理器风扇接口)
HD AUDIO 高清音效插座
I-SATA0~5 (Intel X299) 串行 ATA (SATA 3.0) 接口 0~5 (6Gb/秒)
J3701 前面板音效接口
JCOM1 COM1 串口
JD1 喇叭/蜂鸣器 (针脚 1~4：外接喇叭，针脚 3~4：蜂鸣器)
JF1 前控制面板接口
JIPMB1 IPMI I2C 总线接口
JL1 机箱防盗装置接口
JPI2C1 电源 SMBus/I2C 接口
JPW1 24针ATX 主电源接口 (必备)
JPW2 +12V 8针CPU 供电接口 (必备)
JPW3 +12V 4针CPU 供电接口 (必备)
JRK1 Intel RAID Key 接口
JSD1 SATA DOM (磁盘模组) 电源接口
JSTBY1 待机电源接口
JTPM1 TPM 信任平台模组接口
LAN1, LAN2 (back panel) LAN1：5Gb LAN 网口
LAN2：1Gb LAN 网口 (后面板) (Shared IPMI Port)
PCIE M.2 CONNECTOR 1, 2 PCIeM.2 接口，支持 NVME 接口 M.2 固态硬盘 (注：PCIe 为一种电脑总线规
范、M.2 为一种固态硬盘的传输接口、而 NVMe 为一种非易失性存储设备标准)
SP1 板载蜂鸣器
U.2 CONNECTOR 1, 2 2.5寸固态硬盘 U.2 接口
USB 0/1, 2/3 前面板 USB 2.0 接口 (注：USB 完整译名为「通用串行总线」)
USB 4/5 背板 USB 3.0 接口
USB 6/7, 8/9 背板 USB 3.1 接口 (USB8: Type A, USB9: Type C)
USB 10/11 (3.0) 前面板 USB 3.0 接口
VGA 背板 VGA 接口
跳帽/接口
跳帽 (Jumper)
跳帽 说明 缺省值
CLEAR CMOS CMOS (可读写随机存取记忆芯片) 配置数据清除 按键式开关
JBT1 CMOS 配置数据清除 (板载) 触点短路可清除 CMOS 数据
JPAC1 启用音源针脚 1-2 (启用)
JPB1 IPMI 功能 针脚 1-2 (启用)
JPG1 启用／停用 VGA 接口 针脚 1-2 (启用)
JPME2 Intel 工厂制造模式 针脚 1-2 (正常)
JWD1 启用看门狗 (Watch Dog) 功能 针脚 1-2 (启用)
POWER BUTTON 电源开关 按键式开关
RESET BUTTON 系统重启 按键式开关
接口 (Connector)

在线技术支持及下载
• 联系我们 (技术支持信箱)：www.supermicro.com (Email: [email protected])
• 产品手册：http://www.supermicro.com/support/manuals
• 驱动程序及工具程序：https://www.supermicro.com/wdl/driver/
• 产品安全性须知：http://www.supermicro.com/about/policies/safety_information.cfm
本主机板支持Intel® Core
TM
i9 7900X/9900X/10900X 系列处理器。内存支持 Unbu󰀨ered DIMM non-
ECC DDR4，容量最高可达256GB，及八条2666 MHz (2DPC) ~ 2933MHz (1DPC) 288支针脚的内存插
槽。欲取得双通道性能，请安装成对相同型号与速度内存条。
（Unbu󰀨ered DIMM，或 UDIMM，为「无缓冲双通道内存模组」；ECC 是Error Correction Code 的缩写，中 译为「错
误校验码」；DDR 为「双倍速动态随机存储器」。）
LED 指示灯
LED灯 说明 LED 顏色/情況 状态
LED1 状态指示灯数字读数 参阅使用手冊
LED7201 板载待机电源指示灯 绿：持续亮灯 开启
LED6903 M.2 SSD 固态硬盘2指示灯 绿：持续亮灯 M.2 设备已连接
LED6904 M.2 SSD 固态硬盘1指示灯 绿：持续亮灯 M.2 设备已连接
LED 指示灯
CPU & Memory Support
中央处理器和内存支持
此面朝向中央处理器
内存模组 (DIMM) 安装方式
此面朝向中央处理器
注：1) 请安装使用本公司所认可的内存模组以达到最佳内存模组性能。更多的内存模组相关信息，请参阅本公司网頁
(http://www.supermicro.com/products/motherboard)。
2) 增加、移除和更换任何硬件前，请务必先拔掉电源线。待确定完成所有程序后，再重新连接电源线。
3) 仅 Intel Core i9 10980XE/10940X/10920X/10900X 系列处理器支持 2933MHz 。
4) 内存超频支持取决于所使用处理器和内存的规格以及性能。
DIMMB1（灰色插槽）
DIMMA1（灰色插槽）
DIMMA2（黑色插槽）
DIMMB2（黑色插槽）
DIMMD1（灰色插槽）
DIMMC1（灰色插槽）
DIMMC2（黑色插槽）
DIMMD2（黑色插槽）
请依照以下说明及表格安装内存模组：
请遵循下列插槽编号順序依序安装： DIMMA1（通道A、插槽1）、DIMMB1（通道B、插槽1）、 DIMMC1（ 通道
C、 插槽 1）、DIMMD1（ 通道 D、 插槽 1）、 DIMMA2（通道A、插槽2）、DIMMB2（通道B、插槽2）、 DIMMC2
（ 通道 C、 插槽 2）、DIMMD2（ 通道 D、 插槽 2）。
• 请使用相同型号 （DDR4 DIMM） 与速度之内存。
• 若混合使用不同速度之内存，系统将依较低的内存速度运行。
建议插槽使用方式
DIMMA1 DIMMB1 DIMMC1 DIMMD1 DIMMA2 DIMMB2 DIMMC2 DIMMD2 中央处理器支持及
内存通道
系统
内存
容量
4, 8, 16,
32GB
4, 8, 16,
32GB N/A N/A N/A N/A N/A N/A 支持 Core i9 7900X/9900X/10900X 系列处理器；
支持内存双通道
最高达
64GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB N/A N/A N/A N/A 支持 Core i9 7900X/9900X/10900X 系列处理器；
支持内存双通道
最高达
128GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
4, 8, 16,
32GB
支持 Core i9 7900X/9900X/10900X 系列处理器；
支持内存四通道
最高达
256GB
* 32GB 支持仅适用于 Core i9 10980XE/10940X/10920X/10900X 系列处理器。

MNL-2001-QRG-10a
备注
• 快速参考指南中的图例仅供安装及操作说明使用，可能与实际产品外观不同。
• 欲知更多跳帽/接口/指示灯/内存/主机板/中央处理器的安装相关资讯，请参阅
《Supermicro C9X299-PGF/-RPGF 使用手冊》第二章。
© 2021 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有， 所有提供資訊於印刷之際視為但不保證正確。
前控制面板配置 (JF1)
中央处理器安装方式 散热器安装方式
背板输出/输入接口
A. PS/2 键盘 (鼠标) 接口 F. USB6 (3.1) 接口 K. 中央/低音声道输出 P. 麦克风插孔
B. USB 4 (3.0) 接口 G. USB7 (3.1) 接口 L. 环绕声道输出
C. USB 5 (3.0) 接口 H. 1Gb LAN2 接口 (Shared IPMI Port) M. S/PDIF 输出
D. VGA 接口 I. USB8 (3.1, Type A) 接口 N. 音效输入
E. 5Gb LAN1 接口 J. USB9 (3.1, Type C) 接口 O. 音效输出
对准校准缺口及校准点
OPEN 1st
OPEN 1st
3号螺丝
2号螺丝
1号螺丝
4号螺丝
Power Button
OH/Fan Fail LED
1
NIC1 LED
Reset Button
2
Power Fail LED
HDD LED
Power LED
#3~4
#1~2
Vcc
Vcc
Vcc
Vcc
Ground
Ground
1920
Vcc
X
Ground NMI
X
Vcc
NIC2 LED
电源键
过热及风扇故障LED
1
网卡1 LED
重启键
2
电源故障LED
硬盘LED
电源LED
#3~4
#1~2
Vcc电压
Vcc电压
Vcc电压
Vcc电压
接地
接地
1920
Vcc电压
X
接地 不可屏蔽中断
X
Vcc电压
网卡2 LED
H
I
J
K
L
MP
A
B
C
E
F
G
N
O
C9X299-PGF
D

C9X299-PGF/-RPGF
クイック・リファレンス・ガイド Rev. 1.0a
SUPERMICR R
マザーボードのレイアウト、および、特徴
=ボード固定穴
I/O BACK PANEL
BIOS
LICENSE
MAC CODE
IPMI CODE
BAR CODE
C9X299-PGF REV:1.01
+
1
+
PCIE M.2 CONNECTOR 2
PCIE M.2 CONNECTOR 1
SPEAKER:1-4
BUZZER:3-4
JD1
CLEAR CMOS
U.2 CONNECTOR 1
U.2 CONNECTOR 2
I-SATA5
I-SATA4
I-SATA3
USB 4/5 (3.0)
USB 2/3
USB 0/1
PCH SLOT2 PCI-E 3.0 X1
NMI
USB 10/11 (3.0)
CPU SLOT1 PCI-E 3.0 X8 (IN X16)
CPU SLOT7 PCI-E 3.0 X16
PWR LEDHDD LED XPWR ON OH/FF NIC1NIC2RST X
CPU SLOT3 PCI-E 3.0 X8 (IN X16)
CPU SLOT5 PCI-E 3.0 X8 (IN X16)
I-SATA2 I-SATA0
I-SATA1
DIMMA1
DIMMB2
DIMMB1
DIMMA2
1-2 ENABLE
2-3 DISABLE
JPAC1:AUDIO
HD AUDIO
USB 8/9 (3.1)
LAN2 LAN1
USB 6/7 (3.1)
DIMMD2
DIMMD1
DIMMC2
DIMMC1
KB/Mouse
CLOSE 1st
OPEN 1st
JF1
LGA2066
VGA
J*
LED1
JRK1
SP1
JTPM1
JPI2C1
JL1
JPAC1
JWD1
JPG1
JPME2
FAN5
FAN3
FAN2
FAN4 FAN1
JBT1
JSD1
JIPMB1
JSTBY1
MH15
MH12
MH14
JD1
J3701
LED6903
LED6904
LED7201
B2
JPW1
JPW2
JCOM1
PCH
LAN
CTRL
RESET
POWER
JPB1
JPW3
LGA 2066
