Sven HT-500 User manual

SVEN HT-500
ÈÍÑÒÐÓÊÖÈÿ ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ Ðóñ
Активная
5.1 акустическая
система
для домашнего
кинотеатра
Перед эксплуатацией системы внимательно ознакомьтесь с настоящей инструкцией
и сохраните ее на весь период использования.

2
ÈÍÑÒÐÓÊÖÈÿ ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ
Благодарим Вас за покупку акустической системы (АС) торговой марки
SVEN!
АВТОРСКОЕ ПРАВО
© Sven Company Ltd, 2008 г. Версия 1.01 (V 1.01).
Данная инструкция и содержащаяся в ней информация защищены авторским правом. Все права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать инструкцию более точной, возможны некоторые несоответствия.
Информация данной инструкции предоставлена на условиях «как есть». Автор и издатель не несут никакой
ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации,
содержащейся в данной инструкции.
РАСПАКОВКА
Аккуратно распакуйте акустическую систему, проследите за тем, чтобы внутри коробки не остались какие-либо
принадлежности. Проверьте устройство на предмет повреждений, если АС повреждена при транспортировке,
обратитесь в фирму, осуществлявшую доставку, если АС не функционирует, сразу же обратитесь к дилеру.
Информация о технической поддержке размещена на сайте: www.sven.ru
Там же Вы сможете найти обновленную версию данной инструкции.
Словарь технических терминов и справочные материалы размещены
по адресу: http://sven.ru/glossary и http://sven.ru/files/articles/2553/pril_all.pdf

3
Ðóñ SVEN HT-500
ОГЛАВЛЕНИЕ
1. МЕРЫ БЕЗОПАСНОСТИ .................................................................................................................................. 4
2. КОМПЛЕКТАЦИЯ ............................................................................................................................................ 4
3. ОСОБЕННОСТИ АКУСТИЧЕСКОЙ СИСТЕМЫ .................................................................................................. 4
4. ПЕРЕДНЯЯ ПАНЕЛЬ САБВУФЕРА ................................................................................................................... 5
5. ЗАДНЯЯ ПАНЕЛЬ САБВУФЕРА ....................................................................................................................... 5
6. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ПДУ) ............................................................................................ 6
7. ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ СИГНАЛА ...................................................................................................... 7
8. ПОДКЛЮЧЕНИЕ КОЛОНОК ............................................................................................................................. 8
9. ТЮНЕР ............................................................................................................................................................ 8
10. РАБОТА АКУСТИЧЕСКОЙ СИСТЕМЫ ............................................................................................................. 9
11. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ................................................................................................................ 10
12. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ..............................................................................................................11

4
ÈÍÑÒÐÓÊÖÈÿ ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ
1. МЕРЫ БЕЗОПАСНОСТИ
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок между собой, на радиатор уси-
лителя и на землю, т. к. это выводит из строя выходные каскады.
• Не устанавливайте АС рядом с мощными музыкальными инструментами и/или микрофонами.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, пыли и воздействия высоких температур.
• Не используйте для протирки бензин, спирты или другие растворители, т. к. они могут повредить окрашенную
поверхность. Для чистки используйте мягкую сухую ткань.
• Не допускайте механического воздействия на диффузоры динамиков.
• Не снимайте крышки корпусов и не производите ремонт самостоятельно.
ВНИМАНИЕ!
Знак молнии предупреждает о высоком напряжении внутри корпуса на элементах
без изоляции. Восклицательный знак предупреждает о необходимости соблюдать
инструкции и требования, перечисленные в инструкции по эксплуатации.
2. КОМПЛЕКТАЦИЯ
1). Сабвуфер со встроенным усилителем — 1 шт.
2). Колонки фронтальных каналов — 2 шт.
3). Колонка центрального канала — 1 шт.
4). Колонки тыловых каналов — 2 шт.
5). Пульт дистанционного управления (ПДУ) — 1 шт.
6). Элементы питания для ПДУ (тип AAA) — 2 шт.
7). УКВ и СВ-антенна — 1 комплект
8). Стереокабель (RCA-RCA) — 2 шт.
9) Коаксиальный кабель (RCA-RCA) — 1 шт.
10). Кабель RCA — мини-джек =3,5 мм — 1 шт.
11). Акустический кабель — 30 метров
12). Руководство по эксплуатации — 1 шт.
13). Гарантийный талон — 1 шт.
3. ОСОБЕННОСТИ АКУСТИЧЕСКОЙ СИСТЕМЫ
• Декодеры DD5.1/DTS/DPL II
• FM/AM-тюнер
• Мощный многоканальный усилитель
• Высококачественные сателлиты
• Коаксиальные и оптический цифровые входы
• 3 аналоговых стереовхода
• Пульт дистанционного управления

5
Ðóñ SVEN HT-500
4. ПЕРЕДНЯЯ ПАНЕЛЬ САБВУФЕРА
aИндикатор режима энергосбережения
bИндикатор подключения оптического входа
cИндикатор подключения 1-го коаксиального входа
dИндикатор подключения 2-го коаксиального входа
eИндикатор подключения стереовхода CD-проигрывателя
fИндикатор подключения стереовхода видеомагнитофона
gИндикатор подключения стереовхода телевизора
hСелектор входов
iИндикатор выбора левого фронтального канала
jПереключатель режимов воспроизведения стереозвука
kИндикатор выбора левого тылового канала
lОкно ИК-датчика
mИндикатор воспроизведения сигнала DOLBY DIGITAL
nИндикатор воспроизведения сигнала DTS
oИндикатор воспроизведения сигнала PCM
pКнопка включения и выключения режима энергосбережения
qИндикатор включения режима Stereo
rИндикатор включения режима DOLBY PL II MOVIE
sИндикатор включения режима DOLBY PL II MUSIC
tИндикатор выбора канала сабвуфера
uКнопка увеличения громкости звука
vИндикатор выбора правого фронтального канала
wКнопка уменьшения громкости звука
xИндикатор выбора правого тылового канала
yИндикатор выбора центрального канала
Информационный дисплей
5. ЗАДНЯЯ ПАНЕЛЬ САБВУФЕРА
a1-й коаксиальный цифровой вход
bОптический цифровой вход
c2-й коаксиальный цифровой вход
dFM ANT: разъем для подключения УКВ-антенны
eПредохранитель
fВыключатель питания
gАналоговый стереовход для подключения телеви-
зора
hАналоговый стереовход для подключения видео-
магнитофона
iАналоговый стереовход для подключения CD-про-
игрывателя
jAM ANT: разъем для подключения СВ-антенны
kВыходные разъемы усилителя для подключения
колонок:
FR: правый фронтальный канал
FL: левый фронтальный канал
C: центральный канал
RL: левый тыловой канал
RR: правый тыловой канал
lСетевой шнур электропитания

6
ÈÍÑÒÐÓÊÖÈÿ ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ

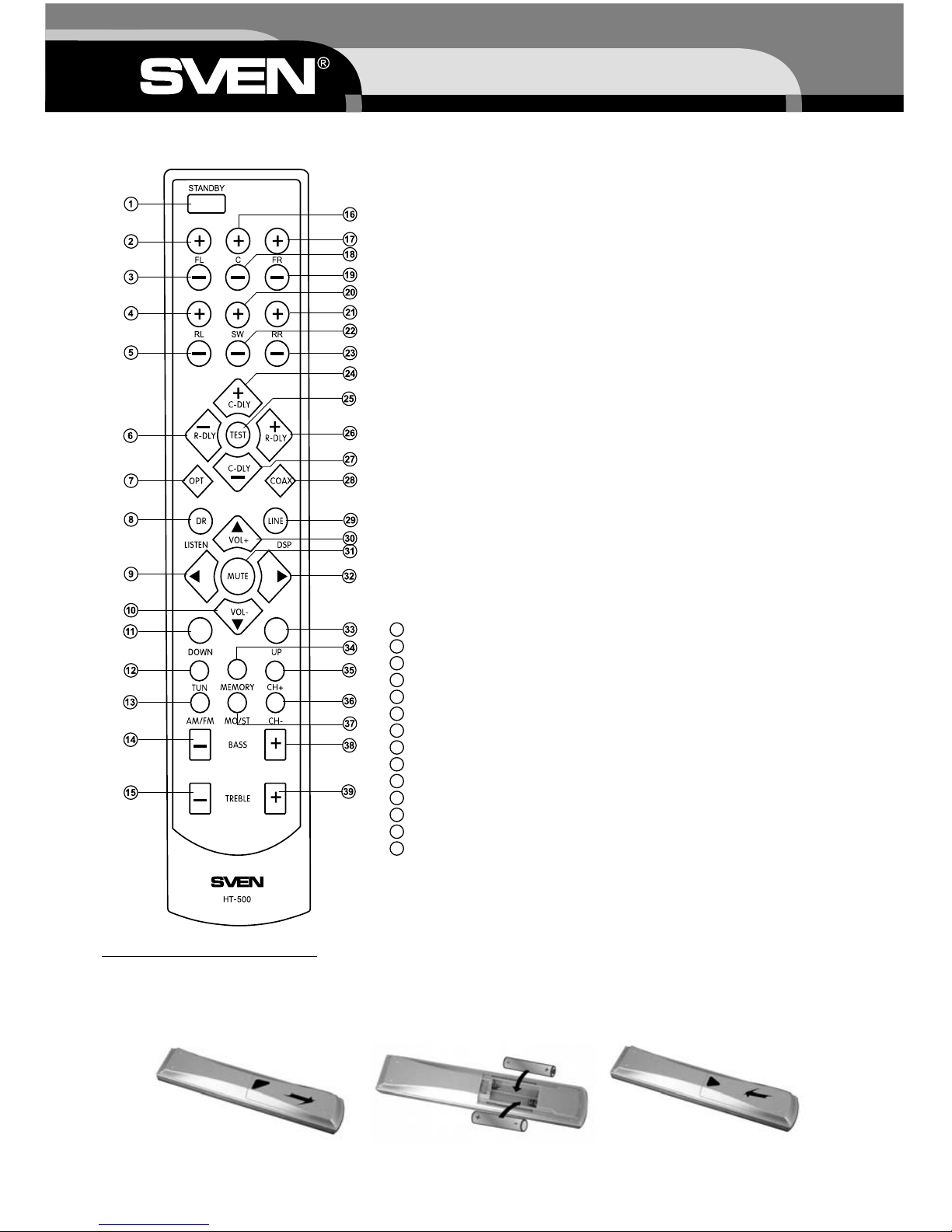

6. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ПДУ)
aSTANDBY: Включение режима энергосбережения
bFL+: Увеличение громкости левого фронтального канала
cFL-: Уменьшение громкости левого фронтального канала
dRL+: Увеличение громкости левого тылового канала
eRL-: Уменьшение громкости левого тылового канала
fR-DLY-: Уменьшение времени задержки сигнала тыловых каналов
gOPT: Выбор оптического входа
hDR: Регулировка динамического диапазона
iLISTEN: Выбор режима воспроизведения звука (2.1 — стерео с сабву-
фером, 5.1 — все колонки, 2.0 — стерео без сабвуфера, DOLBY PLII MUSIC
или DOLBY PLII MOVIE)
jVOL-: Уменьшение общей громкости
kDOWN: Уменьшение частоты настройки радиоприемника
lTUN: Включение радиоприемника
mAM/FM: Переключение частотных диапазонов радиоприемника
nBASS -: Уменьшение уровня низких частот
oTREBLE -: Уменьшение уровня высоких частот
pC+: Увеличение громкости центрального канала
qFR+: Увеличение громкости правого фронтального канала
rC-: Уменьшение громкости центрального канала
sFR-: Уменьшение громкости правого фронтального канала
tSW+: Увеличение громкости канала сабвуфера
uRR+: Увеличение громкости правого тылового канала
vSW-: Уменьшение громкости канала сабвуфера
wRR-: Уменьшение громкости правого тылового канала.
xC-DLY+: Увеличение времени задержки сигнала центрального канала.
yTEST: Включение тестового сигнала для проверки правильности под-
ключения колонок к усилителю
26
R-DLY+: Увеличение времени задержки сигнала тыловых каналов
27
C-DLY-: Уменьшения времени задержки сигнала центрального канала
28
COAX: Выбор коаксиального входа
29
LINE: Выбор линейного входа
30
VOL+: Увеличение общей громкости системы
31
MUTE: Отключение звука
32
DSP: Переключение режимов процессора обработки звука
33
UP: Увеличение частоты настройки радиоприемника
34
MEMORY: Запись в память тюнера частоты настройки радиоприемника
35
CH+: Переключение предустановленных каналов радиовещания в по-
рядке возрастания их номеров
36
CH-: Переключение предустановленных каналов радиовещания в по-
рядке убывания их номеров
37
MO/ST: Выбор режима приема сигнала (моно или стерео) в УКВ диа-
пазоне
38
BASS+: Увеличение уровня низких частот
39
TREBLE+: Увеличение уровня высоких частот
ПОДГОТОВКА ПДУ К РАБОТЕ
Для нормального функционирования ПДУ в качестве элементов питания необходимо использовать 2 бата-
рейки тип AAA, 1,5 V. При установке батареек в ПДУ обязательно соблюдайте полярность, которая указана на
корпусе батареек и ПДУ.

7
Ðóñ SVEN HT-500
Установка батареек в ПДУ
• Снимите крышку на задней панели ПДУ.
• Разместите элементы питания в нише для батареек в соответствии с маркировкой полярности на корпусе
ПДУ и на батарейках.
• Установите на место крышку, которая закрывает нишу для батареек.
Примечания:
• Если ПДУ не используется более одной недели, желательно удалить батарейки из ПДУ.
• Хранить ПДУ необходимо в сухом чистом месте.
• Дальность действия ПДУ составляет не более 7 метров при направлении на датчик приемника ИК-сигналов
под углом не более ± 30°.
7. ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ СИГНАЛА
Предупреждение! Перед подключением источников сигнала необходимо отключить от сети перемен-
ного тока акустическую систему и подключаемые к ней источники.
Подключение источников сигнала
• Для подключения источников сигнала необходимо использовать кабели с RCA-разъемами («тюльпанами»)
на стороне подключения к акустической системе.
• Убедитесь в правильности соединения аудиовходов акустической системы и аудиовыходов источника
сигнала.
Правый канал
Левый канал
К стереовыходу
Телевизор
К видеовходу телевизора
Видеовыход
DVD-проигрыватель
К оптическому выходу
или
коаксиальному выходу

8
ÈÍÑÒÐÓÊÖÈÿ ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ

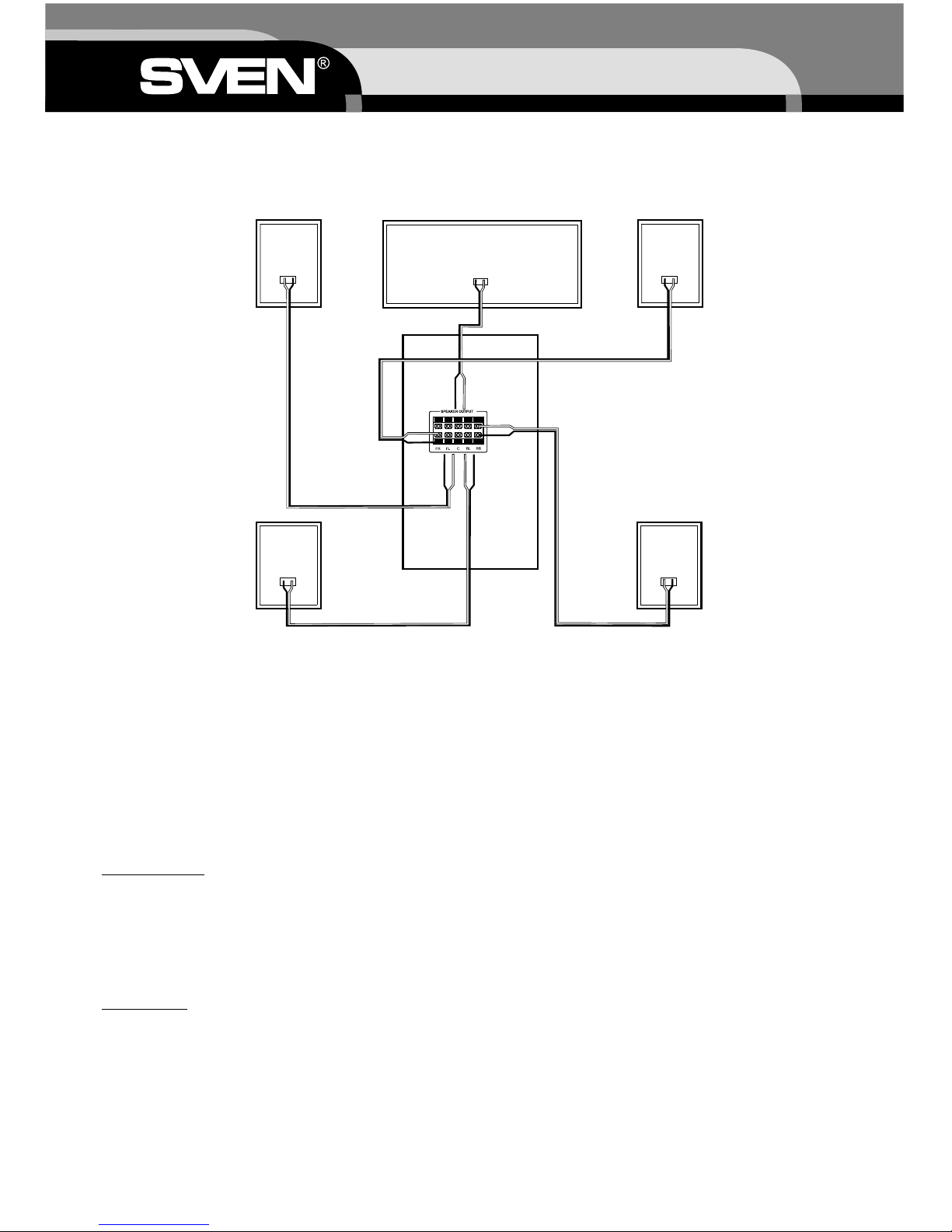

8. ПОДКЛЮЧЕНИЕ КОЛОНОК
Разрежьте акустический кабель из комплекта поставки на 5 кусков в соответствии с расстояниями от сабву-
фера до колонок фронтальных, центрального и тыловых каналов. Рекомендуется одинаковая длина кабелей
для подключения фронтальных колонок левого и правого канала, а также тыловых колонок левого и правого
канала. Подключение необходимо осуществлять в соответствии со схемой на рисунке.
Примечания:
• Не замыкайте между собой концы акустического кабеля.
• Убедитесь в надежности подключения акустического кабеля к выходным разъемам усилителя акустической
системы и к входным разъемам на колонках сателлитных каналов.
• Убедитесь в соблюдении полярности подключения акустических кабелей — разъем красного цвета на уси-
лителе необходимо соединить с разъемом красного цвета на колонке, а разъем черного цвета на усилителе
необходимо соединить с разъемом черного цвета на колонке.
9. ТЮНЕР
Ручной режим настройки
• Для включения питания акустической системы переведите переключатель POWER на задней панели сабву-
фера в положение ON (включено).
• Включите тюнер с помощью кнопки TUN на ПДУ.
• Выберите частотный диапазон УКВ (FM) или СВ (AM) с помощью кнопки AM/FM на ПДУ.
• Для поиска радиостанций воспользуйтесь кнопками UP и DOWN на ПДУ.
Примечания:
• При приеме стереотрансляций в УКВ (FM) диапазоне включается индикатор ST на передней панели сабвуфера.
• При слабом сигнале или высоком уровне помех необходимо с помощью кнопки MO/ST на ПДУ включить мо-
нофонический режим приема. При этом индикатор ST выключается.
Режим настройки предустановок
Для записи частоты найденной радиостанции в память тюнера необходимо:
• Нажать кнопку MEMORY на ПДУ.
• Кнопками CH + или CH- на ПДУ выбирать номер канала для найденной радиостанции.
• Повторно нажать кнопку MEMORY для записи информации в память тюнера.
• Для переключения радиоканалов, сохраненных в памяти тюнера, необходимо использовать кнопки CH +
или CH-на ПДУ.
Примечание. В память тюнера можно записать настройки не более 20 радиостанций в УКВ-диапазоне и 20
радиостанций в СВ-диапазоне.
Фронтальная
левая АС
Тыловая
левая АС
Фронтальная
правая АС
Тыловая
правая АС
Центральная АС

9
Ðóñ SVEN HT-500
Точная подстройка
В СВ-диапазоне: необходимо подключить петлеобразную антенну к разъему AM на задней панели сабвуфера
и поворотом антенны вокруг своей оси добиться наилучшего качества приема сигнала.
В УКВ-диапазоне: необходимо полностью растянуть и расправить проволочную антенну и подключить ее к
разъему FM на задней панели сабвуфера.
10. РАБОТА АКУСТИЧЕСКОЙ СИСТЕМЫ
Включение и выключение системы
• Для включения питания системы переведите переключатель Power на задней панели сабвуфера в положение
ON (Включено). При этом на передней панели сабвуфера включится индикатор режима энергосбережения
Standby.
• Для перевода системы в рабочий режим нажмите кнопку POWER на передней панели сабвуфера или кнопку
STANDBY на ПДУ. Индикатор режима сбережения Standby должен выключиться, а уровень громкости устано-
вится на уровне 25 дБ.
• Выключение системы производится в обратном порядке. Нажмите кнопку POWER на лицевой панели са-
бвуфера или кнопку STANDBY на ПДУ. При этом система перейдет в режим энергосбережения и включится
индикатор Standby. Далее переведите переключатель Power на задней панели сабвуфера в положение OFF
(Выключено).
Выбор источника сигнала
Встроенный усилитель акустической системы оснащен 6 аудиовходами для подключения источников сигнала:
3 цифровых входа (оптический OPTICAL, коаксиальные COAXIAL1 и COAXIAL2), а также 3 аналоговых стерео-
входа (CD, VCR, и TV).
• Переключение входов с помощью кнопок на передней панели сабвуфера осуществляется нажатием кнопки
INPUT до появления на информационном дисплее названия необходимого входа.
• Переключение входов с помощью ПДУ осуществляется нажатием кнопок с названием необходимого входа:
LINE (переключение линейных входов), COAX (переключение коаксиальных входов), OPT (выбор оптического
входа).
Регулировка громкости
Для регулировки громкости необходимо воспользоваться кнопками VOL+ (увеличение громкости) или VOL-
(уменьшение громкости) на передней панели сабвуфера или на ПДУ. Уровень громкости отображается на
информационном дисплее по шкале в децибелах: от 80 дБ (минимальная громкость) и до 0 дБ (максимальная
громкость).
Выбор режима воспроизведения
Для многоканальных входных сигналов Dolby Digital (DD) или DTS допускаются режимы воспроизведения 5.1
(многоканальный) и 2.0 (стерео).
Для стереофонического входного сигнала с кодировкой в системе Dolby можно выбрать режим воспроизве-
дения стерео или Dolby Pro Logic II (DPL II).
Для сигнала PCM доступны режимы воспроизведения стерео, DPL II и DSP.
Выбор режима воспроизведения осуществляется нажатием кнопки MODE (LISTEN на ПДУ). Наименование
выбранного режима воспроизведения отображается на информационном дисплее.
Отключение звука
• Для быстрого отключения звука необходимо нажать кнопку MUTE на ПДУ.
• Для включения звука необходимо повторно нажать кнопку MUTE.
Регулировка громкости раздельно по каналам
Для регулировки громкости отдельных каналов в пределах ± 10 дБ от уровня основной громкости необходимо
использовать кнопки:
• FL+ и FL- (для левого фронтального канала)
• FR+ и FR- (для правого фронтального канала)
• C+ и C- (для центрального канала)
• RL+ и RL- (для левого тылового канала)
• RR+ и RR- (для правого тылового канала)
Для оценки уровня громкости каждой колонки рекомендуется воспользоваться функцией «Тестовый сигнал»
(см. описание ниже).

10
ÈÍÑÒÐÓÊÖÈÿ ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ
Звуковые эффекты
Переключение звуковых эффектов осуществляется нажатием кнопки DSP на ПДУ. Название выбранного эф-
фекта отображается на информационном дисплее:
• H1 - эффект Live (Репортаж)
• H2 - эффект Church (Церковь)
• H3 - эффект Hall (Зал)
• H4 - эффект Stadium (Стадион)
• H5 - эффект Theatre (Театр)
Примечание. Включение эффектов возможны только для PCM-сигнала.
Регулировка времени задержки сигналов центрального и тыловых каналов
Как правило, фронтальные, центральная и тыловые колонки находятся на разном удалении от слушателя. По-
этому для сохранения целостности объемной звуковой сцены сигнал от наименее удаленных колонок должен
воспроизводиться с небольшой задержкой по отношению к сигналу от наиболее удаленных колонок.
Для регулировки времени задержки сигнала предусмотрены кнопки на ПДУ:
• CDLY+ и CDLY- (для увеличения и уменьшения времени задержки сигнала центрального канала)
• RDLY+ и RDLY- (для увеличения и уменьшения времени задержки сигнала тыловых каналов)
Величина времени задержки в миллисекундах отображается на информационном дисплее.
Примечание. Для сигнала DD5.1 время задержки центрального канала рекомендуется 0–5 мсек, а для тыловых
каналов — 0–15 мсек, для сигнала PCM время задержки тыловых каналов 15–30 мсек.
Тестовый сигнал
Функция тестовый сигнал позволяет определить правильность подключения и уровень громкости для каждой
колонки акустической системы.
Включение тестового сигнала осуществляется нажатием кнопки TEST на ПДУ, после чего специальный шумовой
сигнал будет последовательно подаваться на каждую колонку.
Для выключения тестового сигнала необходимо повторно нажать кнопку TEST на ПДУ.
Регулировка динамического диапазона
Уровень динамического диапазона определяет отношение громкости пиковых сигналов к наиболее тихим сиг-
налам. Чем шире (большее значение в %) динамический диапазон, тем громче будут звучать пиковые сигналы
в музыкальной композиции или в звуковой дорожке к фильму.
В ночное время рекомендуется сужать (уменьшать значение в %) динамический диапазон воспроизведения
звукового сигнала. Регулировка динамического диапазона осуществляется нажатием кнопки DR на ПДУ. При
этом на информационном дисплее отображается величина диапазона: 0 %, 25 %, 50 %, 75 % и 100 %.
11. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
Неисправность Причина Устранение
Нет реакции системы на включе-
ние питания.
Акустическая система не подклю-
чена к электросети
Проверьте подключение акусти-
ческой системы к электросети.
Плохой контакт в сетевой розет-
ке.
Проверьте исправность розетки
сети электропитания.
На передней панели сабвуфера
включены индикаторы работы сис-
темы, но звука в колонках нет.
Не подключены источники сигна-
ла.
Проверьте подключение источни-
ков сигнала к акустической сис-
теме.
Не включен усилитель. Включите усилитель.
Неисправен источник сигнала. Проверьте исправность источника
сигнала.
Установлен минимальный уровень
громкости.
Увеличьте уровень громкости.
Звук отключен. Включите звук кнопкой MUTE.

11
Ðóñ SVEN HT-500
Неисправность Причина Устранение
Усилитель работает, но сигналы
Dolby Digital или DTS не декоди-
руются.
Источник сигнала не подключен
к цифровому входу системы.
Проверьте подключение источника
сигнала к акустической системе.
У коаксиального кабеля волновое
сопротивление не равно 75 Ом.
Используйте стандартный коакси-
альный кабель.
Воспроизводится диск, накотором
нет звуковой дорожки в формате
Dolby Digital или DTS.
Выберите диск со звуковой до-
рожкой в формате Dolby Digital
или DTS.
На цифровой вход подается анало-
говый сигнал.
Проверьте подключение источника
сигнала к акустической системе.
Усилитель работает, но нет звука из
колонок тыловых каналов.
Неправильно выбран режим вос-
произведения звука.
Выберите другой режим воспро-
изведения.
Воспроизводится звуковая запись
без сигнала для тыловых каналов.
Выберите звуковую запись с сиг-
налом для тыловых каналов.
Посторонние шумы в колонках.
Плохое подключение колонок
к усилителю.
Проверьте подключение колонок
к усилителю.
Посторонние шумы в источнике
сигнала.
Замените источник сигнала.
Не работает ПДУ.
Разряженные или неправильно ус-
тановленные элементы питания.
Замените элементы питания в ПДУ
на новые и проверьте полярность
подключения.
Большое расстояние между ПДУ и
сабвуфером.
Уменьшите расстояние между ПДУ
и сабвуфером.
Большой угол направления ПДУ
на сабвуфер.
Уменьшите угол направления ПДУ
на сабвуфер.
12. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметры, единицы измерения Значение
Усилитель мощности
Выходная мощность, Вт (RMS) 200
сабвуфер 60
сателлиты 28 х 5
Диапазон частот, Гц
сабвуфер 40–120
сателлиты 120–20 000
Входная чувствительность, мВ 600 ± 50
Отношение сигнал/шум (средневзвешенное), дБ 65
КНИ (1 кГц,1Вт), % 0,5
Разделение каналов (1 кГц), дБ <35
Регулировка стереобаланса, дБ ± 2

12
ÈÍÑÒÐÓÊÖÈÿ ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ
Параметры, единицы измерения Значение
Тюнер
Диапазоны частот
AM, кГц (шаг 10 кГц) 522–1611
ЧМ, МГц (шаг 50 кГц) 87,0–108,05
Чувствительность
AM, мВ/м 1,5–6
ЧМ, дБ 20
Отношение сигнал/шум
AM, дБ <30
ЧM, дБ <40
Напряжение питания, В/Гц ~220/50
Потребляемая мощность, Вт 250
Колонки
Динамики, мм (дюйм)
сабвуфер =200 (8")
сателлиты
фронт
НЧ/СЧ =100 (4")
ВЧ =25 (1"), купольный
центр
2 х НЧ/СЧ =100 (4")
ВЧ =25 (1"), купольный
тыл
НЧ/СЧ =100 (4")
ВЧ =19 (3/4"), купольный
Магнитное экранирование Да, центральный сателлит
Сопротивление, Ом 6
Размеры, мм
сабвуфер 200 x 320 x 370
сателлиты
фронт/тыл 150 x 240 x 170
центр 370 x 150 x 170
Масса, кг ~ 20,7
Примечание. Технические характеристики, приведенные в таблице, справочные и не могут служить основанием
для претензий. Продукция торговой марки SVEN постоянно совершенствуется. По этой причине технические
характеристики могут быть изменены без предварительного уведомления.
Срок службы — 5 лет.

5.1 Home Theatre
sound system
Please read the following instructions carefully before connecting, operating or adjusting
this product. Besides that, please keep this manual in a convenient place for future reference.
Eng SVEN HT-500

USER’S MANUAL
14
Congratulations on the purchase of your the Sven acoustic system (AS)!
LIMITED WARRANTY
The enclosed materials are provided «as is» without warranty of any kind, either expressed or implied, including but
not limited to the implied warranties of merchant ability and accordance for a particular purpose. The entire risk as to
quality and performance of the system and enclosed material is assumed by You.
LIMITATION OF REMEDIES
Sven entire liability and your exclusive remedy shall be replacement of the media if you have met the conditions as
described in«Limited Warranty».
In no event will Sven Corporation be liable to you for any damages arising out of your maintenance of this system.
All mentioned trademarks are registered trademarks of their respective owners.
Technical support is on www.sven.ru

Eng SVEN HT-500
15
1. SAFETY PRECAUTIONS .................................................................................................................................. 16
2. PACKAGE CONTENTS .................................................................................................................................... 16
3. FEATURES ..................................................................................................................................................... 16
4. FRONT PANEL — CONTROLS AND FUNCTIONS .............................................................................................. 17
5. REAR PANEL — CONTROLS AND FUNCTIONS................................................................................................. 17
6. REMOTE CONTROLLER (RC) — CONTROLS AND FUNCTIONS......................................................................... 18
7. SYSTEM CONNECTION INSTRUCTIONS .......................................................................................................... 19
8. CONNECTION WITH SATTELLITES .................................................................................................................. 20
9. TUNER ........................................................................................................................................................... 20
10. OPERATING INSTRUCTION ........................................................................................................................... 21
11. TROUBLE SHOOTING.................................................................................................................................... 23
12. SPECIFICATIONS.......................................................................................................................................... 24

USER’S MANUAL
16
1. SAFETY PRECAUTIONS
• Do not allow AS wire connecting (including grounded ones), AS wire and amplifier package connecting, AS wire
connecting to ground, as this may cause amplifier output stages damage.
• Never push objects of any kind into this system.
• Do not put the system in damp circumstances, prevent from moisture and dust. (Do not place flower vases and other
objects on the system.)
• Prevent AS from heating. (Do not install AS near heat sources and prevent it from direct sunlight.)
• Do not use petrol, alcohol and other solvents when cleaning, as they may damage stained surface. Clean only with
dry soft cloth.
• In order to avoid electric shock and other accidents, never open the back cover for repair without any professional
guidance.
• If AS does not operate, unplug it and refer to service personnel.
CAUTION
High voltage inside! To avoid the risk of electric shock do not open and touch elements
inside. The lightning flash with arrowhead symbol, with in an equilateral triangle, is
intended to alert the user to the presence of uninsulated “dangerous voltage” with in
the products enclosure that may be of sufficient magnitude to constitute a risk electric
shock.
2. PACKAGE CONTENTS
1) Subwoofer loudspeaker — 1 pcs
2) Front channels loudspeakers — 2 pcs
3) Center channel loudspeaker — 1 pcs
4) Rear channels loudspeakers — 2 pcs
5) Remote controller — 1 pcs
6) AAA battery for remote controller — 2 pcs
7) AM/FM antenna — 1 set
8) RCA-RCA stereo cable — 2 pcs
9) Coaxial RCA cable — 1 pcs
10) RCA-mini 3.5 mm cable — 1 pcs
11) Speaker cable — 30 meters
12) User manual — 1 pcs
13) Warranty card — 1 pcs
3. FEATURES
• DD5.1/DTS/DPLII decoders
• FM/AM tuner
• Big power 5.1 amplifier
• Hi-Fi satellites
• 3 digital inputs
• 3 analog Stereo inputs
• 5 Mode DSP
• Full-function remote control

Eng SVEN HT-500
17
4. FRONT PANEL — CONTROLS AND FUNCTIONS
aSTANDBY Indicator
bOPTICAL Indicator
cCOAXIAL1 Indicator
dCOAXIAL2 Indicator
eCD Indicator
fVCR Indicator
gTV Indicator
hINPUT Selection
iLEFT Indicator
jMODE Selection
kRL Indicator
lRemote Sensor
mDOLBY DIGITAL Indicator
nDTS Indicator
oPCM Indicator
pPOWER Standby
qSTEREO Indicator
rPL II MOVIE Indicator
sPL II MUSIC Indicator
tSUBW Indicator
uVolume + Selection
vRIGHT Indicator
wVolume - Selection
xRR Indicator
yCENTER Indicator
26
LCD Display
5. REAR PANEL — CONTROLS AND FUNCTIONS
aCOAXIAL1 Input Jack
bOPTICAL Input Jack
cCOAXIAL2 Input Jack
dFM ANT: FM Antenna Input
eFuse Switch
fPOWER ON/OFF Switch
gTV Input Jack
hVCR Input jack
iCD Input Jack
jAM ANT:AM Antenna Input
kSpeaker Output
FR: Front Right Speaker Output
FL: Front Left Speaker Output
C: Center Speaker Output
RL: Rear Left Speaker Output
RR: Rear Right Speaker Output
lAC Power Cord

USER’S MANUAL
18
6. REMOTE CONTROLLER (RC) — CONTROLS AND FUNCTIONS
aSTANDBY: Standby selection
bFL+: Front Left Channel Level Upward Adjustment Button
cFL-: Front Left Channel Level Downward Adjustment Button
dRL+: Rear Left Channel Level Upward Adjustment Button.
eRL-: Rear Left Channel Level Downward Adjustment Button
fR-DLY-: Rear Channel Delay Time Downward Adjustment Button
gOPTICAL: Optical Input Selection
hDR: Dynamic Range Selection
iLISTEN: 2.1CH or 5.1CH or Stereo or PLII MUSIC or PLII MOVIE
Selection.
jVOL-: Volume Downward Adjustment Button
kDOWN: Frequency Tuning Downward Adjustment Button
lTUN: Enter Radio
mAM/FM: Band Selection Button
nBASS -: Bass Output Down
oTREBLE -: Treble Output Down
pC+: Center Channel Level Upward Adjustment Button
qFR+: Front Right Channel Level Upward Adjustment Button
rC-: Center Channel Level Downward Adjustment Button
sFR-: Front Right Channel Level Downward Adjustment Button
tSW+: Subwoofer Channel Level Upward Adjustment Button
uRR+: Rear Right Channel Level Upward Adjustment Button
vSW-: Subwoofer Channel Level Downward Adjustment Button
wRR-: Rear Right Channel Level Downward Adjustment Button
xC-DLY+: Center Channel Delay Time Upward Adjustment Button
yTEST: Noise Sequencer Button — To Test System Connection and
Channel Balance
26
R-DLY+: Rear Channel Delay Time Upward Adjustment Button
27
C-DLY-: Center Channel Delay Time Downward Adjustment Button
28
COAXIAL: Coaxial Input Selection
29
LINE: Line Input Selection
30
VOL+: Volume Upward Adjustment Button
31
MUTE: Muting Selection
32
DSP: DSP Sound Field Selection
33
UP: Frequency Tuning Upward Adjustment Button
34
MEMORY: Station Memory Button
35
CH+: Preset Channel Upward Adjustment Button
36
CH-: Preset Channel Downward Adjustment Button
37
MO/ST: Stereo or Mono FM Radio Selection
38
BASS+: Bass Output Up
39
TREBLE+: Treble Output Up
How to use the remote control
Before using the remote controller, please insert correct type of batteries into the battery compartment. The remote
controller uses 2 x 1.5 V/AAA batteries. Please insert the batteries as indicated below.
• Remove battery compartment cover.
• Insert 2 batteries as per the polarities marked inside the battery compartment.
• Replace the battery cover.

Eng SVEN HT-500
19
If the remote controller does not function, please check the batteries or change the batteries before consulting technical
personnel. To properly use the remote controller, please put its front emitter right at the receiving lattice (remote sensor)
of the main system. The normal and effective distance for operating the system by the remote controller is 7 meters
within the system, and at 30 angle left or right diverged away from the system.
7. SYSTEM CONNECTION INSTRUCTIONS
Connection with the sound source
Right cannel
Left cannel
То Stereo Output
TV
Video In
Video Out
DVD player

USER’S MANUAL
20
8. CONNECTION WITH SATTELLITES
Cut a cable for connection of satellites on 5 pieces. Lengths of cable for connection left and right front satellite should
be are equal among themselves. Lengths of cable for connection left and right rears satellite should be are equal among
themselves. Use the SPEAKER OUTPUT jacks on the rear panel of subwoofer unit to connect the satellite speakers.
Notes:
• Be sure to match the speaker cord to the appropriate jacks on components: “+” to “+”, and “-” to “-”.
• Centre speaker is magnetically shield.
9. TUNER
• Turn the unit ON by using the POWER switch on the rear metal cabinet.
• Press TUN button on remote handset to select tuner function.
• Press AM/ FM button on remote controller to select band as desired.
• Tune in the desired station using the UP and DOWN button on remote controller.
If the FM ST. band is chosen, the FM ST stereo indicator will appear to indicate stereo reception. To listen in mono or
to improve noisy, weak-signal stereo broadcasts, set the MO/ST button to MO on remote handset. The stereo (ST) will
go off and FM mono (MO) is now received.
Preset tuning:
• Tune to a station desired to be memorized.
• Press the MEMORY button on the remote controller.
• Press the CH + or CH- button to enter the station that memory location.
• Press MEMORY button again to memorize.
• Repeat for next station to memorize.
• Press CH-H or CH button to select preset stations.
Notes: There are 30 presets for AM band and 30 presets for FM band.
Fine tuning:
To install external AM loop:
AM: If AM reception is weak, move the AM loop antenna for best reception.
FM: The receiver has an FM wire antenna hanging from the cabinet.
This wire should be totally unraveled and extended for best reception.
FL
RL
FR
RL
CEN
