Swim & Fun ClearWater 1012 User manual

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 1
MANUAL
DK manual 2
SE manual 6
NO brugsanvisning 10
FI käsikirja 14
UK manual 18
GARANTI/TAKUU/WARRANTY 19
ID KODE:M-1012.2014

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 2
DK - Manual

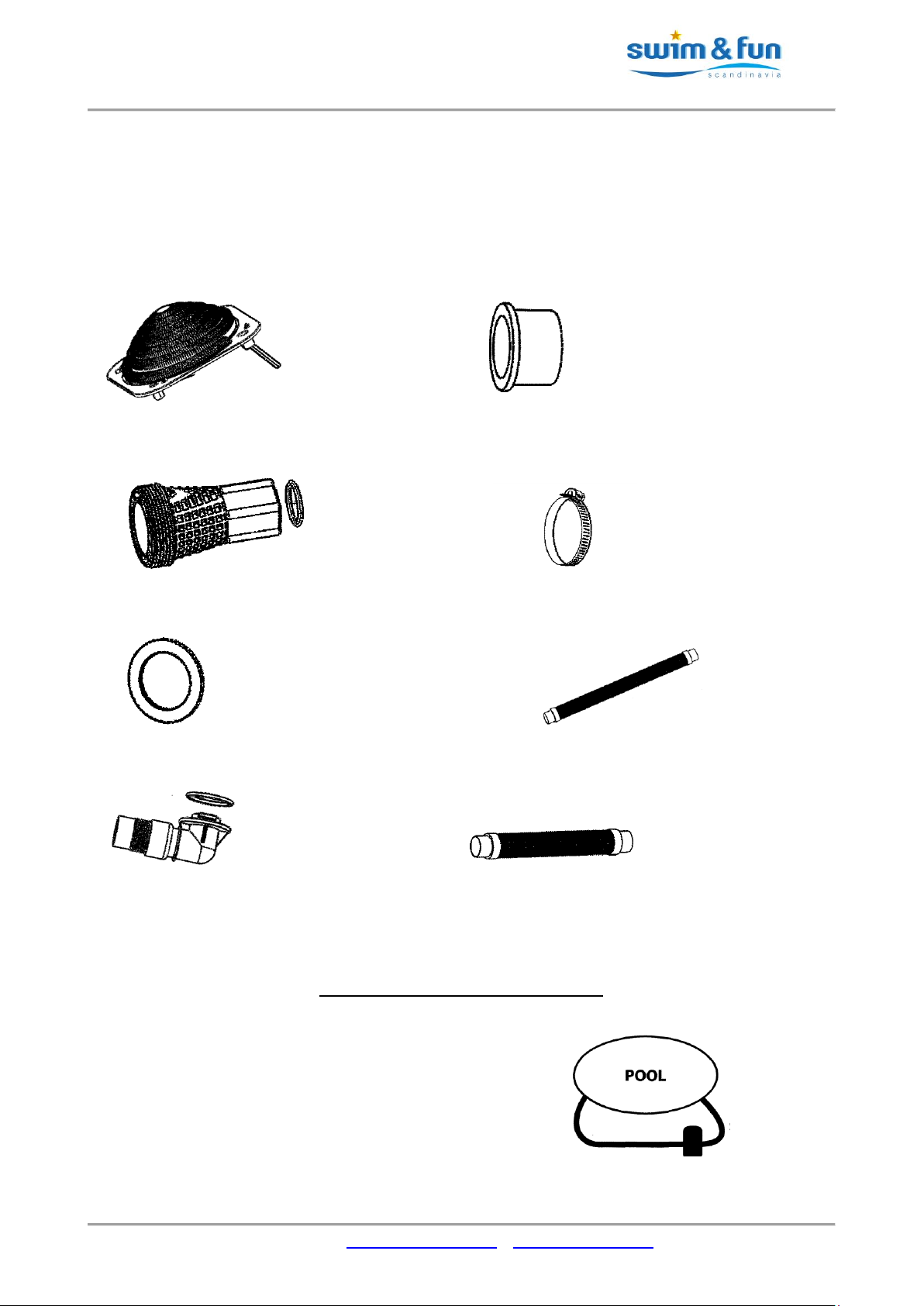

Dele som skal være i kassen, når du åbner din solvarmer:
1 stk. base solvarmer komplet 2 stk. Overgangstykke til slange 32/38mm
1 stk. Adaptor med O-ring 2 Stk. Spændbånd
1 Stk. pakning 1 stk. Slange til filter(det lange stykke)
2 Stk.slange connector med O-ring 1 Stk. Kort slange
Systemet nedenfor vil hjælpe dig med at installere din solvarmer til din pool.
Før du installerer din solvarmer

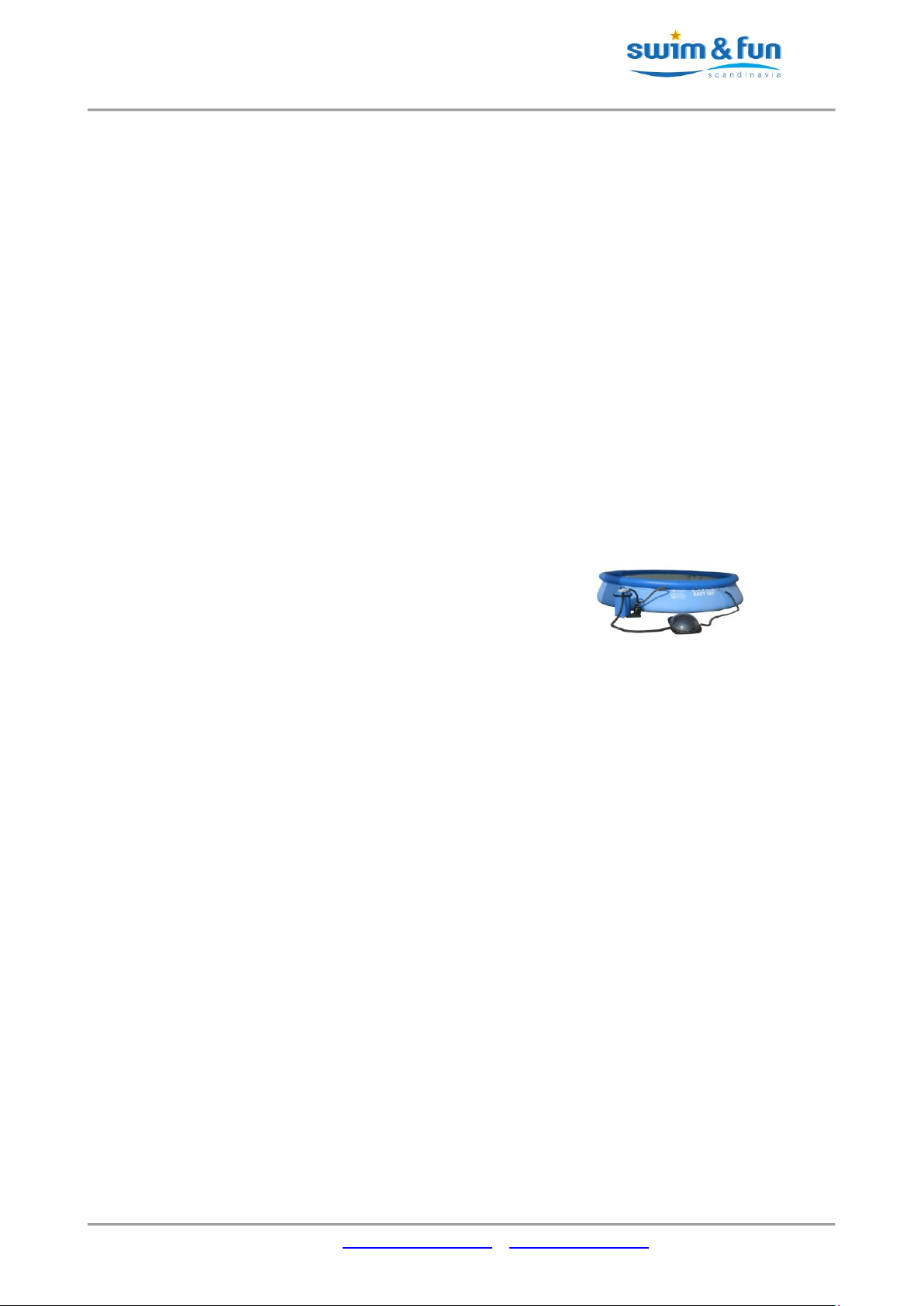

Din pool med pumpe før tilslutning af din solvarmer

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 3
Din pool med pumpe og 1 solvarmer tilsluttet. (solvarmeren skal sættes
på returløbet fra din pumpe så vandet løber fra din pumpe gennem solvarmeren og
tilbage i poolen)
Din pool med pumpe og 2 solvarmer tilsluttet. (solvarmeren skal sættes på
returløbet fra din pumpe så vandet løber fra din pumpe gennem
solvarmeren og tilbage i poolen)
OBS: Vi anbefaler ikke, at man sætter mere en 3 stk. i serie.
Sådan virker solvarmeren:
Poolens eksisterende filterpumpe presser vandet gennem solvarmeren. Selv de mindste filterpumper kan
klare dette, når solvarmeren blot er placeret på jorden ved siden af poolen.
Solvarmeren placeres ved siden af poolen i retning SYD og i en vinkel på 30 grader. Solvarmerens to
støtteben sørger for den rette vinkel mod solen.
Solens strålevarme indfanges under den transparente halvkugle. Der opstår en ”drivhuseffekt”, hvor den
koncentrerede solvarme kontinuerligt overføres til den sorte spiralbund, som vandet strømmer igennem.
Den effekt som du umiddelbart vil kunne mærke på vandet afhænger af vandstrømmens hastighed, men der
overføres løbende varme til poolen uanset pumpens størrelse.
Praktiske oplysninger:
Systemet kræver solskin for at virke! Såfremt der ikke hele tiden er solskin så kan du fortsat vælge at lade
vandet løbe igennem solvarmeren, da den har lav vandmodstand. I længere perioder med køligt vejr uden sol
så kan solvarmeren evt. afmonteres eller vandet alternativt ledes uden om solvarmeren.
Slanger til dette medfølger ikke.
Du kan benytte poolens eksisterende pumpe og filtersystem (papirfilter/sandfilter), da solvarmeren passer til
både 32 mm og 38 mm poolslanger. Desuden medfølger specialadapter til brug med Intex specialslanger. Hvis
du placerer solvarmeren på et tag, så skal du sikre dig at den eksisterende pumpe har nok effekt til at pumpe
vandet højt nok op samt til at klare den modstand som de længere poolslanger medfører. Normalt klarer en
pumpe på f.eks. 0,75 HP dette uden problemer.
Placér altid solvarmeren med retning mod syd og sørg for at der ikke er planter eller andet der hindrer
adgangen til sollyset i hele solens dagscyklus (morgen til aften).
Der medfølger et hvidt cover som kan benyttes til at overdække solvarmeren i ekstreme varmeperioder, hvis
du ikke ønsker yderligere opvarmning af vandet. Det kan også benyttes til opbevaring uden for sæson.

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 4
Opstilling af en enkelt solvarmer.
Det eneste værktøj som skal bruges er en skruetrækker til at spænde
poolens slanger på solvarmeren. Ved opstilling af en enkelt solvarmer
benyttes den medfølgende lange forbindelsesslange (1,2m). Ved opstilling af flere solvarmere kan benyttes
den korte slange som også medfølger. Vi anbefaler at der maksimalt serieforbindes fire solvarmere pr.
system. Ønskes flere solvarmere i brug anbefales det at lave flere tilsvarende parallelsystemer.
Det anbefales at benytte én solvarmer per 5000 liter poolvand for optimalt resultat. Herved kan
vandtemperaturen hæves 3-5 grader forudsat kontinuerligt solskin i dagtimerne. Desuden skal der benyttes
et isolerende termocover om natten. Ellers afgives varmen igen via vandoverfladen til den køligere natteluft.
Find den optimale placering til solvarmeren
Sluk for pumpen. Blokér poolens ventiler så vand ikke kan strømme ud af poolen når slangerne flyttes. Sæt et
evt. sandfilter i position lukket.
Sæt støttebenene på solvarmeren.
Saml slangerne mellem hhv. pool - filter - solvarmer –pool.
Fjern evt. støv og snavs fra den transparente halvkugle.
Fjern evt. blokering fra poolventilerne. Et sandfilter sættes tilbage i filterposition og start pumpen.
Undersøg for evt. lækage ved samlinger.
Nu får du gratis koncentreret solvarme i poolen!
Opstilling af flere solvarmere
Som ovenfor, blot benyttes den korte slange til at serieforbinde
solvarmere.
Overvintring
For at hindre frostsprængninger om vinteren, så skal solvarmeren tømmes helt og opbevares tørt og frostfrit om
vinteren over. Benyt evt. det medfølgende cover til at beskytte solvarmeren.

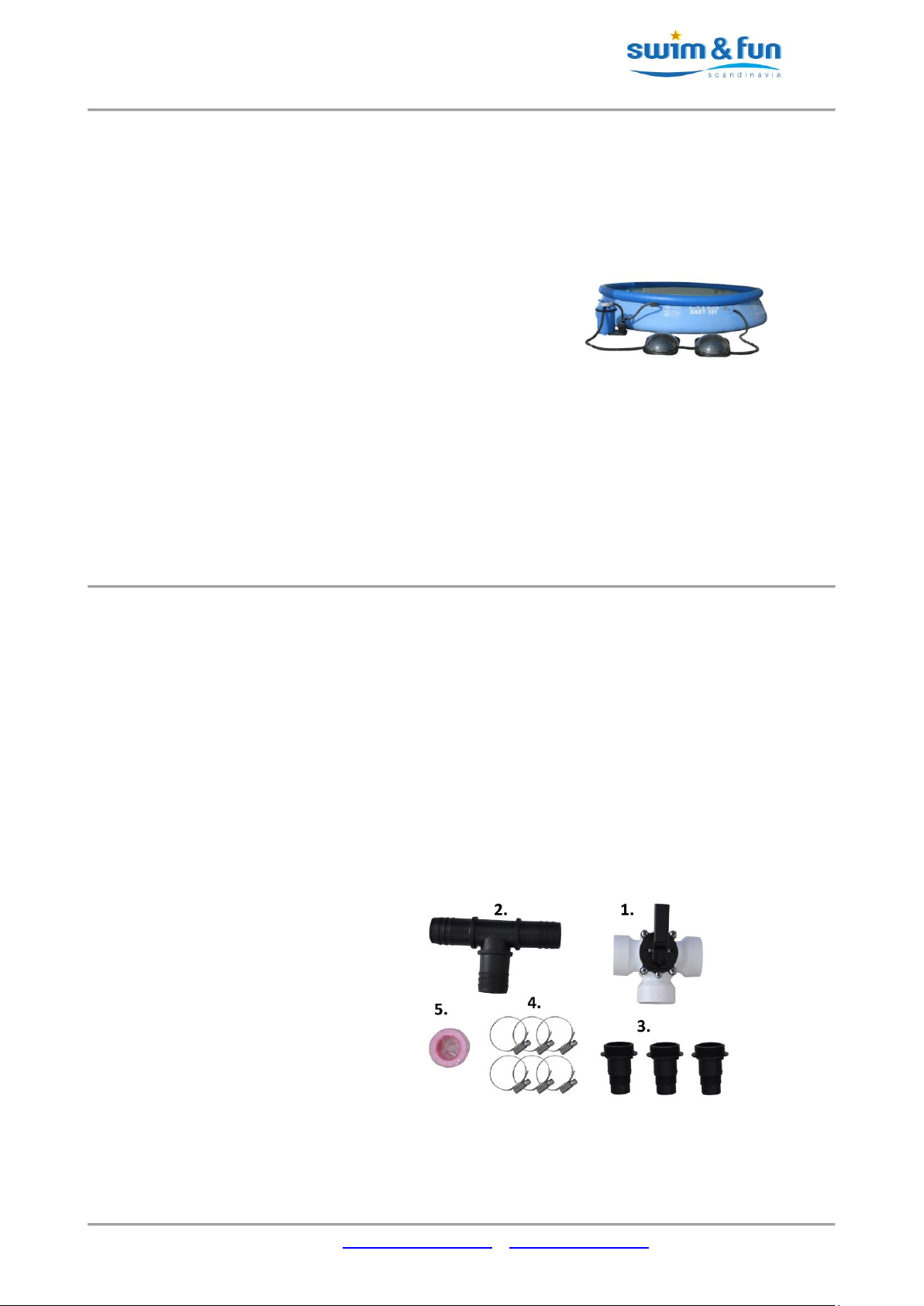

EKSTRA TILBEHØR (medfølger ikke)
ByPass kit varenr. 1572
ByPass kit til solvarmere/solfangeranlæg til manuel styring af vandstrømmen. Kan bruges til alle typer af solvarmere.
Vandet føres med et ByPass kit ”forbi” solvarmeren, når der ikke er brug for opvarmning. Det er også en god idé at
lede vandet forbi solvarmeren om natten, i perioder med dårligt vejr eller dage med meget overskyet, hvor
solvarmeren derfor hurtigt kan blive nedkølet. Sættet indeholder det man skal bruge for at lave en parallel forbi
kobling af solvarmeren til poolens returløb.

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 5

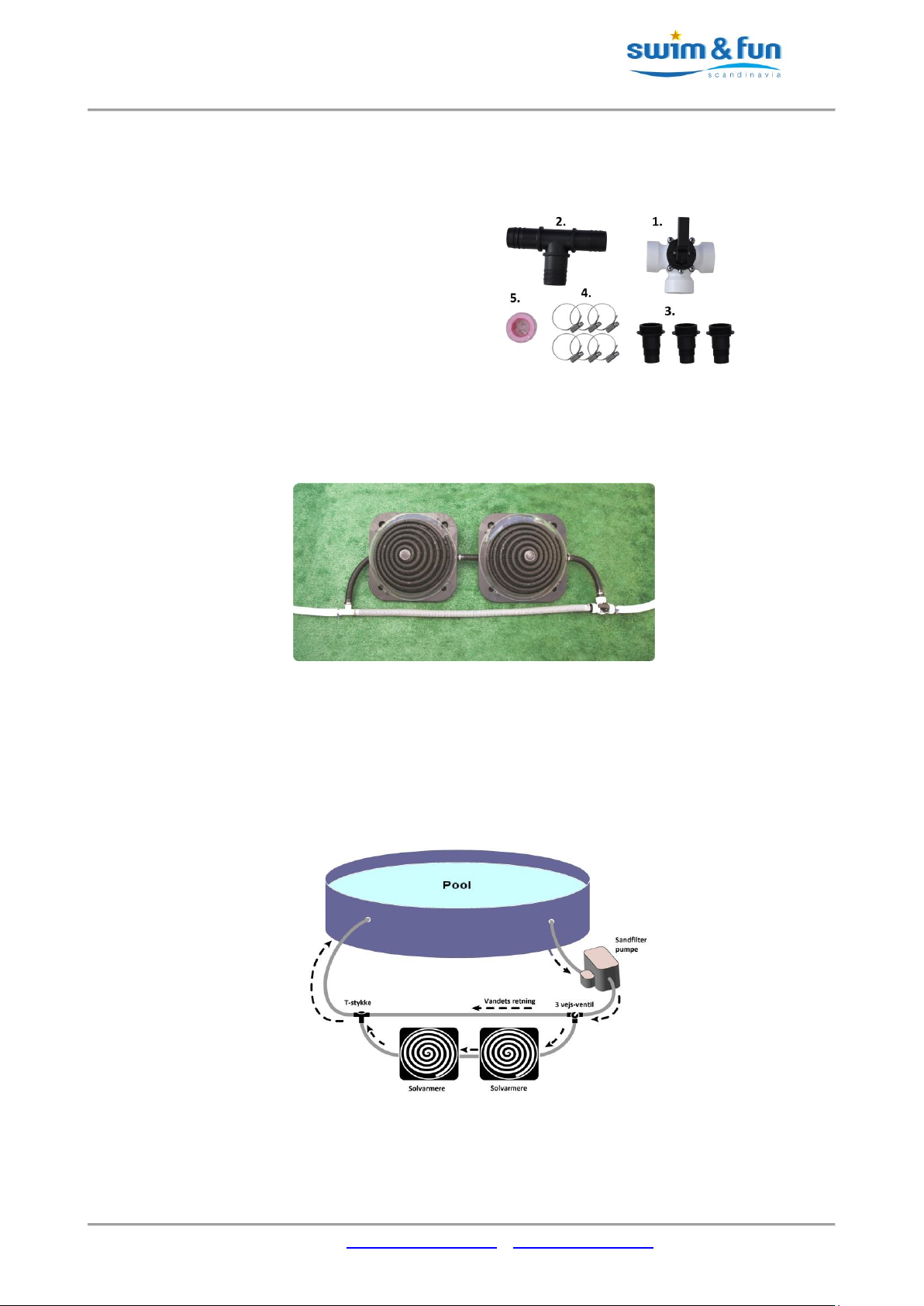

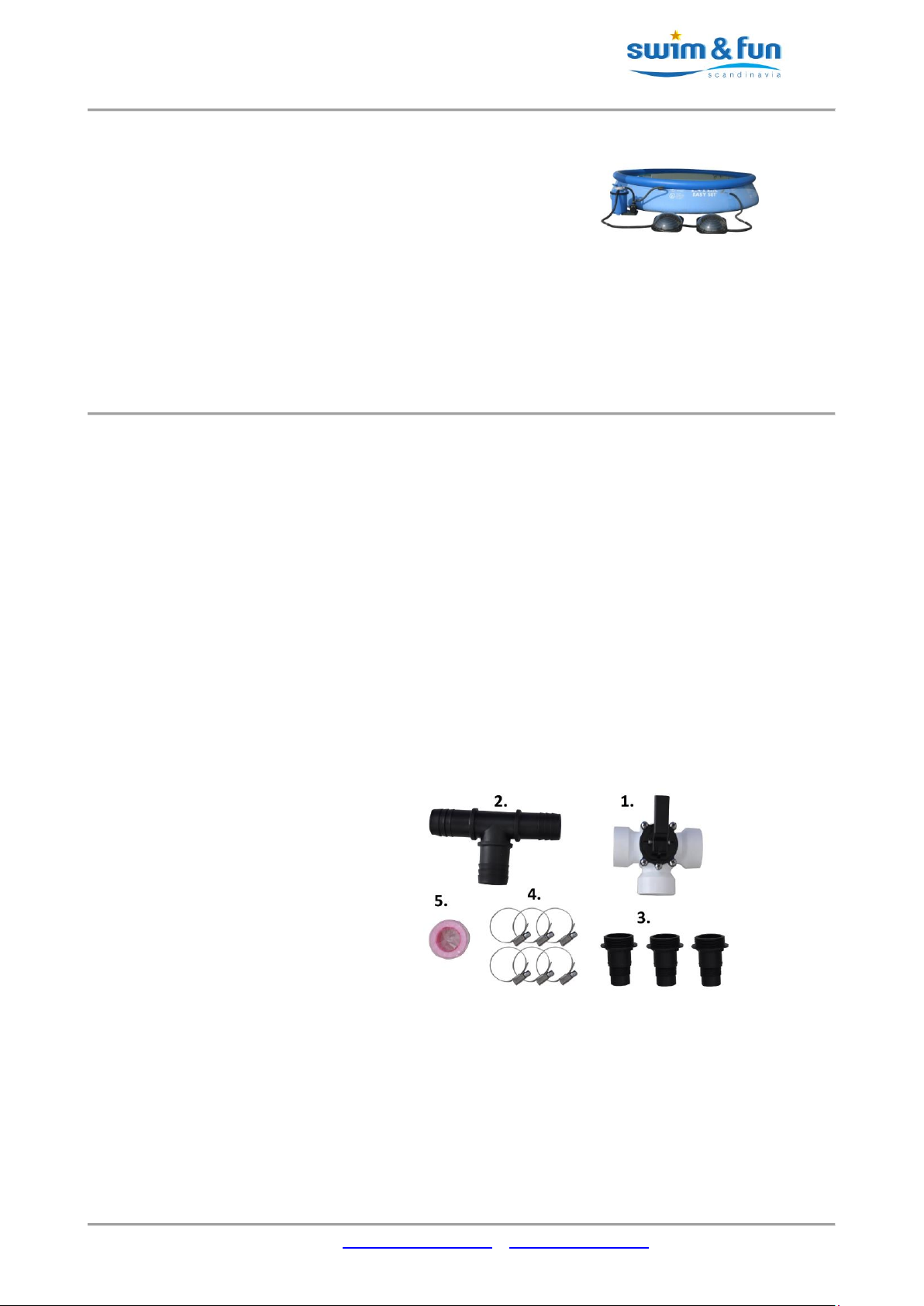

ByPass Kit pakken indeholder følgende dele:
1. 1 stk. 3-vejs ventil
2. 1 stk. T-stykke
3. 3 stk. studser
4. 6 stk. spændebånd
5. Teflontape
(Slange medfølger ikke)
Du skal selv skaffe et stykke slange, som passer i længden til det antal solvarmere du har. Evt. varenr. 1542
ByPass montering på eksisterende poolslange
3 vejs-ventilen kopples på den eksisterende slange, som leder vandet fra pumpen og frem til solvarmeren, og på den
nye slange. (Der følger 3 studser med). T-stykket kopples på den eksisterende slange, som leder vandet ”fra solvarmen
og frem til poolen” og den nye slange. Tætn alle slangesamlinger med teflontape og spænd fast med de medfølgende
spændebånd.

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 6
SE - Bruksanvisning

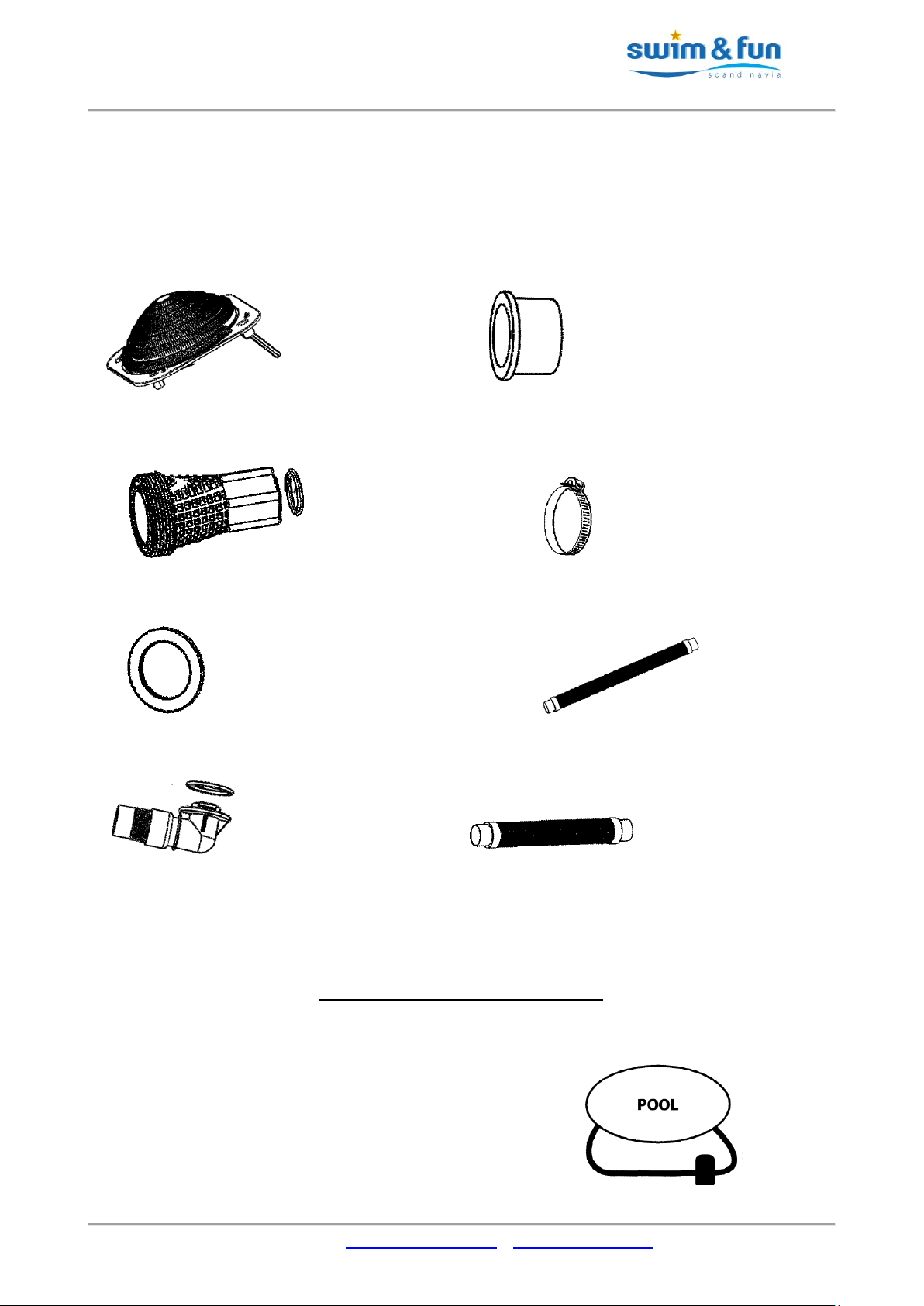

Följande ska finnas med i paketet:
1 st. Solfångare med avtagbar kupa 2 st. Övergångstycke till slange 32/38mm
1 st. Adapter med O-ring (Intex) 2 St. Slangklämmor
1 St. packning 1 st. lång slang (1,2 m) för anslutning till poolen
2 St.Slang connector med O-ring 1 St. Kort slang
+ 1 st. bruksanvisning
Før du installerer din solvarmer
Din pool pump innan du ansluter din solvarmere

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 7

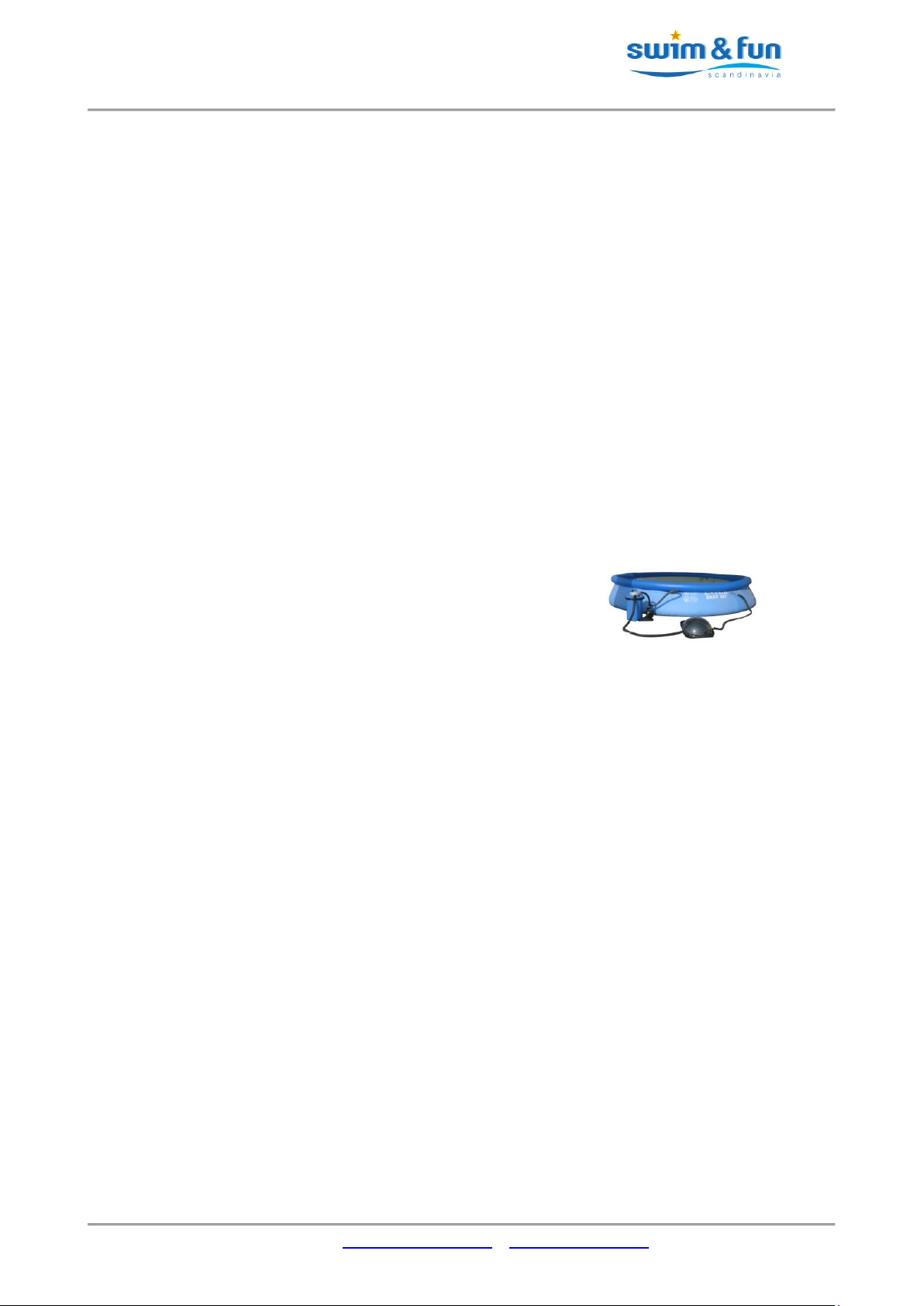

Din pool pump och 1 solvarmere ansluten. (Solvarmeren måste monteras på
returloppet från din pump så vattnet strömmar från pumpen genom
solvarmeren och tillbaka i poolen)
Din pool pump och 2 solvarmer ansluten. (Solvarmeren måste
monteras på returloppet från din pump så vattnet strömmar från
pumpen genom solvarmeren och tillbaka i poolen)
Så fungerar solfångaren:
Poolens befintliga filterpump pressar vattnet genom solfångaren. Även de minsta filterpumpar klarar detta så
länge solfångaren placeras på marken intill poolen.
Solfångaren placeras vid sidan av poolen i riktning mot SÖDER och i en vinkel på 30 grader. Solfångarens båda
stödben hjälper till att skapa rätt vinkel mot solen.
Värmen från solstrålarna fångas upp under den genomskinliga kupan. Det uppstår en "växthuseffekt" där den
koncentrerade solvärmen kontinuerligt överförs till den svarta spiralbotten som vattnet strömmar igenom.
Hur snabb effekten märks på vattnet beror på hastigheten i vattengenomströmningen, men värme överförs
löpande till poolen oavsett pumpens storlek.
Bra att veta:
Systemet kräver solsken för att fungera! Även om det inte är solsken hela tiden kan du fortsätta låta vattnet
strömma genom solfångaren då den har lågt vattenmotstånd. Vid längre perioder med kyligt väder och brist
på sol kan solfångaren ev. tas bort eller så kan vattnet ledas förbi solfångaren. Slangar till detta medföljer ej.
Du kan utnyttja poolens befintliga pump och filtersystem (pappersfilter/sandfilter) då solfångaren passar till
både 32 och 38 mm poolslangar. Dessutom medföljer en specialadapter för användning av intex-
specialslangar. Om du placerar solfångaren på ett tak måste du se till att den befintliga pumpen har tillräcklig
effekt för att kunna pumpa vattnet ända upp, och för att klara av motståndet som uppstår hos en längre
poolslang. Vanligtvis klarar en pump på t.ex. 0,75 hk detta utan problem.
Placera alltid solfångaren i rikting mot söder och se till att inte växter eller annat står i vägen för solen under
hela dagen (morgon till kväll).
Det följer med ett vitt hölje som kan användas för att täcka över solfångaren under extrem värmebölja då du
inte vill att vattnet ska värmas upp ytterligare. Höljet kan även användas vid förvaring under vinterhalvåret.
Montering av en enkelt solfångare.
Till trädgårdspooler med upp till 5000 liter vatten rekommenderas användning av minst en solfångare. då kan
vattentemperaturen över en period höjas med 3-5 grader vid 10 timmars kontinuerligt solsken under dagtid.
Men det förutsätter att ett isolerande termotäcke läggs över poolen på natten. Annars dunstar den
ackumulerade värmen gradvis från vattenytan igen i den kyligare nattluften.

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 8
Det enda verktyg som behövs är en skruvmejsel till att fästa poolens slangar vid solfångaren. Vid montering
av en ensam solvärmare används den medföljande långa anslutningsslangen (1,2 m).
Ju fler solfångare som kopplas samman desto högre värmeeffekt. Vid montering av flera solfångare kan man
använda den korta slangen som också medföljer. Vi rekommenderar att man seriekopplar högst fyra
solfångare per system. Vill man använda sig av fler solfångare rekommenderar vi att man monterar flera
likadana parallellsystem.
Hitta den optimala platsen för solfångaren
Stäng av pumpen. Täpp till poolens ventiler så att vattnet inte kan strömma ut från poolen medan slangarna
flyttas. Sätt ev. ett sandfilter i låst läge.
Sätt fast stödbenen på solfångaren.
Samla slangarna mellan pool - filter - solfångare - pool.
Ta bort ev. lort och smuts från den genomskinliga kupan.
Öppna upp poolventilerna. Sätt tillbaka sandfiltret och starta pumpen.
Titta efter ev. läckage.
Nu får du koncentrerad solvärme i poolen helt gratis!
Montering av flera solfångare
Som ovan, förutom att den korta slangen används till att
seriekoppla solfångare.
Vinterförvaring
För att förhindra köldsprickor vintertid ska solfångaren tömmas helt och förvaras torrt och frostfritt under
vintern. Använd ev. det medföljande höljet för att skydda solfångaren.

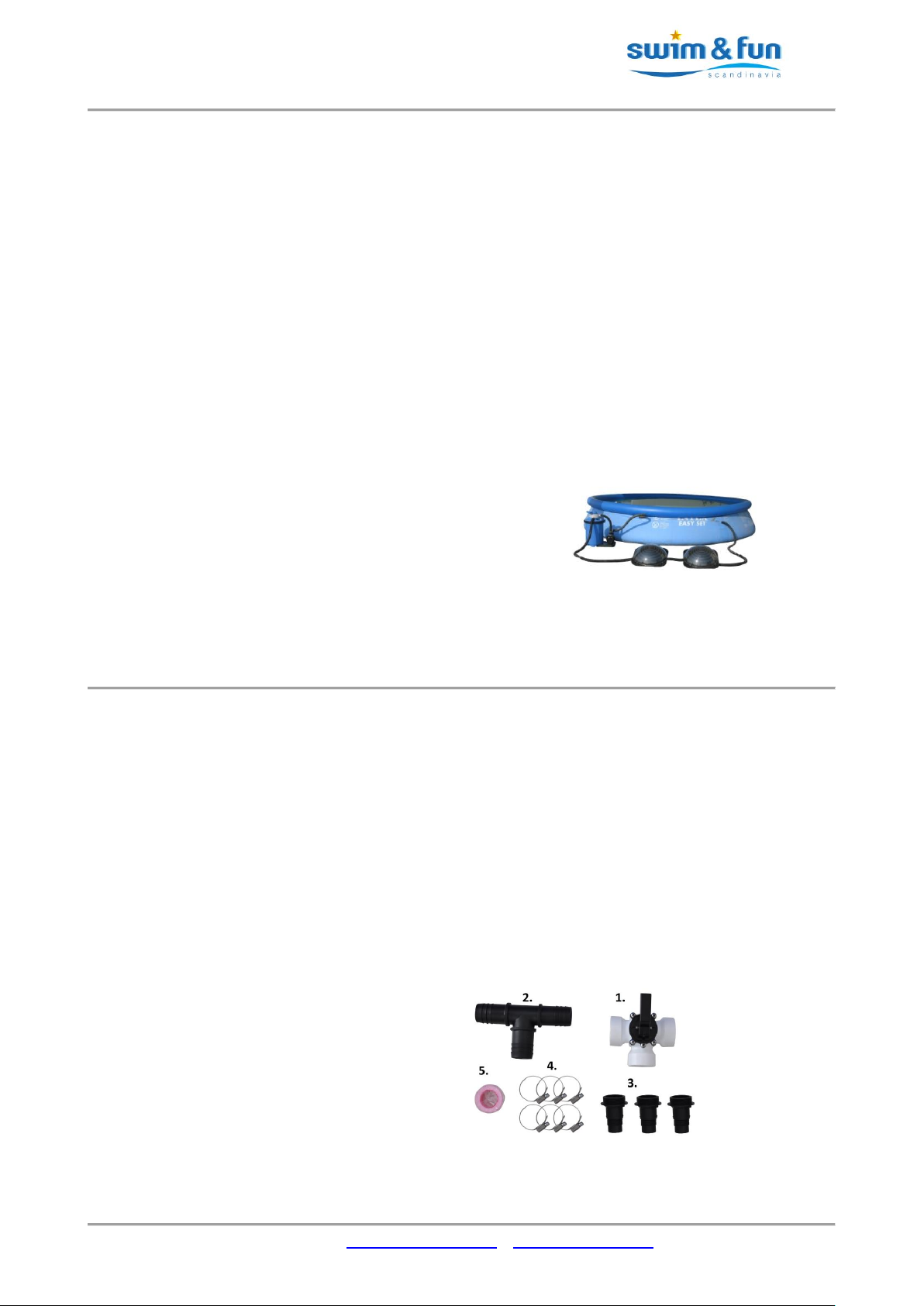

EXTRA TILLBEHÖR –(följer inte med)
ByPass Kit art.nr. 1572
ByPass kit för solvärme/solfångarsystem för manuell styrning av vattenflödet. Kan användas till alla typer
solvärmare.
Med ett ByPass kit kan man leda vattnet ”förbi” solvärmaren, när det inte finns behov av uppvärmning. Det är också
en bra idé, att leda vattnet förbi solvärmeren under natten, i perioder med dåligt eller mulet väder, för då kan
solvärmaren bli nerkyld snabbt. ByPass kittet innehåller allt det du behöver, för att göra en parallell förbi koppling av
solvärmeren till poolen returledning.
Paketet innehåller följande delar:
1. 1 st. 3-vägs ventil
2. 1 st. T-stycke
3. 3 st. slangkopplingar
4. 6 st. slangklämmor
5. Teflontape
(Slang följer inte med)

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 9
Du skall själv skaffa en bit slang, som passar i längden till det antal solvärmare, du har.
Evt. vårt artikelnr. 1542

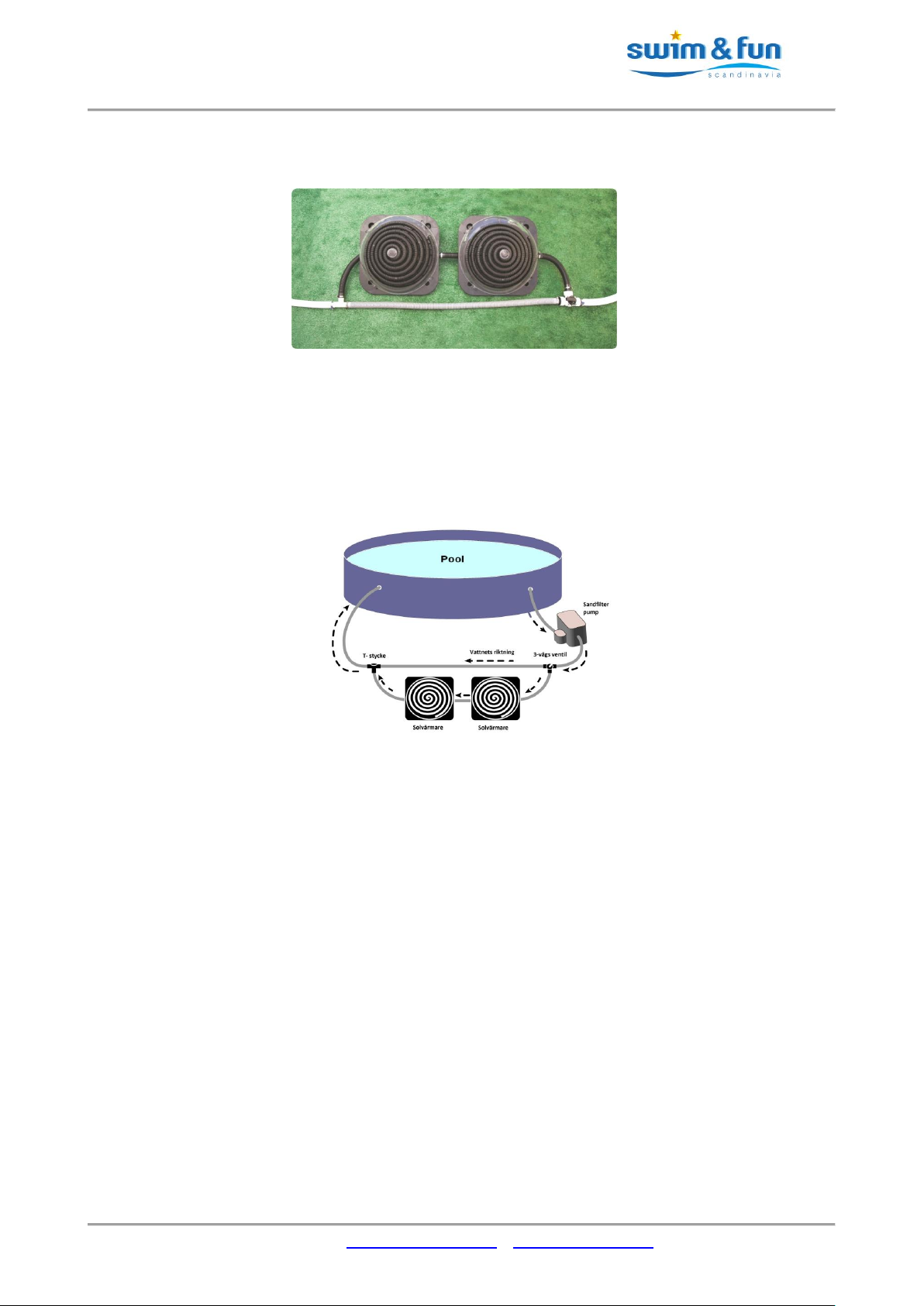

ByPass montering på befintlig poolslang
3 vägs-ventilen kopplas på den existerande slangen, som leder vattnet ”från pumpen och fram till solvärmaren”, och
på den nya slangen. (3 st. slangkopplingar följer med). T-stycket kopplas på den existerande slangen, som leder
vattnet ”från solvärmaren och fram till poolen” och den nya slangen. Täta alla slangsamlingar med teflontape och
spänn fast med medföljande slangklämmor.

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 10
NO- HÅNDBOK
Kassen skal inneholde følgende:
1 stk. solvarmeanlegg med avtakbar halvkule, to støttebein til å oppnå riktig vinkel mot solen, 1 stk. lang
slange (1,2 m) til å koble solvarmeanlegget til bassenget, 1 stk. kort slange til å seriekoble to
solvarmeanlegg, en pakke spesialadaptere til større Intex-bassenger, ett sett med slangeklemmer, 1 stk.
håndbok.

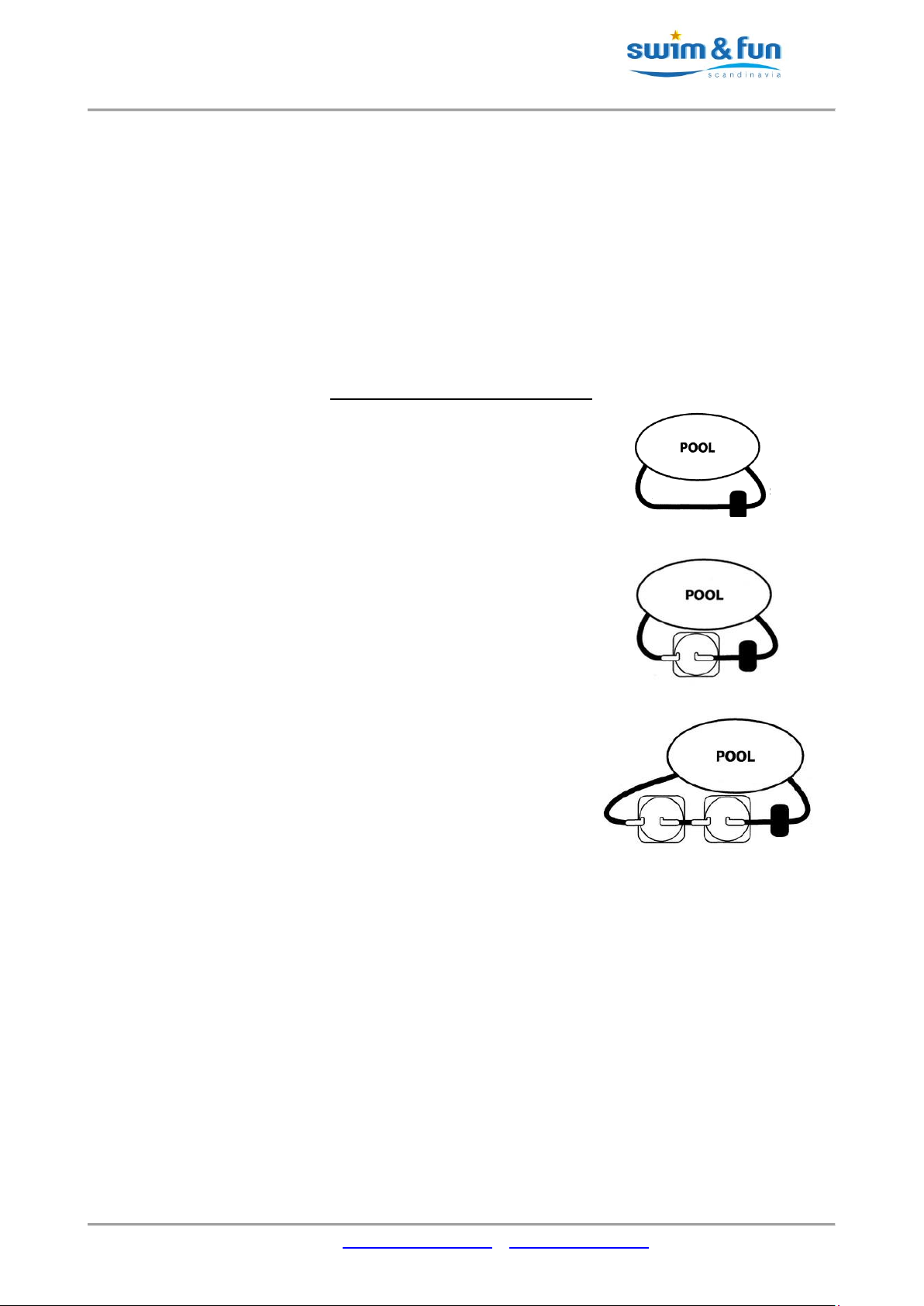

Før du installerer dit solvarmeanlæg
Dit basseng med pumpe inden du kobler til dit solvarmeanlæg.
Dit basseng med pumpe og 1 st. solvarmeanlæg. (Solvarmeanlægget skal
sættes på returløbet fra din pumpe så vannet fra pumpen gjennom
solvarmeanlægget og tilbake i bassenget)
Dit basseng med pumpe og 2 st. solvarmeanlæg.
(Solvarmeanlægget skal sættes på returløbet fra din pumpe så
vannet fra pumpen gjennom 2 solvarmer og tilbake i bassenget)
Slik fungerer solvarmeanlegget:
Bassengets eksisterende filterpumpe presser vannet gjennom solvarmeanlegget. Selv de minste
filterpumper klarer dette når solvarmeanlegget er plassert på bakken ved siden av bassenget.
Solvarmeanlegget plasseres i SØRLIG retning på bakken i en vinkel på 30 grader. Solvarmeanleggets
to støttebein sørger for riktig vinkel mot solen.
Solens strålevarme fanges opp under den transparente halvkulen. Det oppstår en ”drivhuseffekt”
der den konsentrerte solvarmen kontinuerlig blir overført til den sorte spiralbunnen som vannet
strømmer gjennom.
Effekten som umiddelbart vil kunne merkes i vannet avhenger av vannstrømmens hastighet, men
det overføres hele tiden varme til bassenget uansett pumpens størrelse.
Praktiske opplysninger:

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 11
Solen må skinne for at systemet skal virke! Ettersom solvarmesystemet har lav vannmotstand, kan
du likevel la vannet fortsette å renne gjennom det når solen ikke skinner. I lengre perioder med
kjølig vær uten sol, kan solvarmeanlegget evt. enkelt demonteres eller vannet ledes utenom
solvarmeanlegget. Slanger til dette følger ikke med.
Ettersom solvarmeanlegget passer til bassengslanger på både 32 og 38 mm, kan du benytte
bassengets eksisterende pumpe og filtersystem (papirfilter/sandfilter). Dessuten følger det med en
spesialadapter til bruk med Intex spesialslanger. Hvis du plasserer solvarmeanlegget på et tak, må
du forsikre deg om at den eksisterende pumpen har tilstrekkelig effekt til å pumpe vannet høyt nok
opp samt til å takle motstanden som de lengre bassengslangene medfører. Normalt klarer en
pumpe på f.eks. 0,75 hk dette uten problemer.
Plasser alltid solvarmeanlegget i sørlig retning, og sørg for at ikke planter eller lignende hindrer
tilgang til sollyset i løpet av dagen (fri tilgang fra morgen til kveld).
Det følger med et hvitt deksel som kan benyttes til å dekke til solvarmeanlegget i perioder med
ekstremt varmt vær, hvis du ikke ønsker ytterligere oppvarming av vannet. Det kan også benyttes
ved oppbevaring utenom sesongen.
Montering av ett enkelt solvarmeanlegg.
Det anbefales å bruke minst ett solvarmeanlegg til oppvarming av hagebassenger på opptil 5000
liter. Da kan vanntemperaturen over en periode økes 3-5 grader forutsatt 10 timers kontinuerlig
solskinn på dagtid. Det forutsetter også at det blir lagt et isolerende termodeksel over bassenget
om natten. Hvis ikke, vil den akkumulerte varmen blir avgitt fra vannoverflaten til den kjøligere
natteluften.
Det eneste verktøyet som er nødvendig er en skrutrekker til å feste bassengets slanger til
solvarmeanlegget. Ved oppstilling av ett enkelt solvarmeanlegg benyttes den lange koblingsslangen
(1,2 m) som følger med.
Jo flere solvarmeanlegg som kobles sammen, dess høyere varmeeffekt. Ved oppstilling av flere
solvarmeanlegg benyttes den korte slangen som også følger med. Vi anbefaler seriekobling av
maksimalt fire solvarmeanlegg. Hvis det er behov for flere solvarmeanlegg, anbefales det å lage
flere tilsvarende parallellsystemer.
Finn det optimale oppstillingsstedet for solvarmeanlegget.
Slå av pumpen. Blokker bassengventilene for å forhindre at vannet strømmer ut av bassenget når
slangene flyttes. Sett et evt. sandfilter i lukket stilling.
Plasser støttebeina på solvarmeanlegget.
Sett sammen slangene mellom hhv. basseng - filter - solvarmeanlegg - basseng.

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 12
Fjern evt. støv og smuss fra den transparente halvkulen.
Fjern blokkeringen fra bassengventilene. Åpne evt. sandfilteret igjen og start pumpen.
Se etter lekkasjer ved koblinger.
Nå får du gratis, konsentrert solvarme i bassenget!
Montering av flere solvarmeanlegg
Som over. Bruk den korte slangen til å seriekoble
solvarmeanleggene.
Vinteroppbevaring
For å forhindre frostskader om vinteren, skal solvarmeanlegget tømmes helt og oppbevares tørt og
frostfritt gjennom hele vinteren. Benytt evt. dekselet som følger med for å beskytte
solvarmeanlegget.
EKSTRA TILBEHØR –medføljer ikke
ByPass Kit art. 1572
ByPass-kit for solvarme/solfangersystem for manuell styring av vannmengde. Kan brukes sammen med alle
typer solvarmere.
Med et ByPass-kit kan du lede vannet "forbi" solvarmeren når det ikke er behov for oppvarming. Det er
også lurt å lede vannet forbi solvarmeren om natten, i perioder med dårlig vær og når det er overskyet, da
det kan føre til at solvarmeren fort blir nedkjølt. ByPass-kittet inneholder alt du trenger til en parallell
forbikobling av solvarmeren til bassengets returslange.
Pakken inneholder følgende deler:
1. 1 stk. 3-veisventil
2. 1 stk. T-stykke
3. 3 stk. slangekoblinger
4. 6 stk. slangeklemmer
5. Teflontape
(slange medfølger ikke)

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 13
Du må selv anskaffe en slangestubb som er lang nok til det antallet solvarmere du har. Evt. vårt artikkelnr.
1542
Montering på eksisterende bassengslange
3-veisventilen kobles på den eksisterende slangen som leder vannet "fra pumpen til solvarmeren", og på
den nye slangen. (3 stk. slangekoblinger medfølger). T-stykket kobles på den eksisterende slangen som
leder vannet "fra solvarmeren til bassenget", og på den nye slangen. Tett alle slangekoblinger med
teflontape, og stram til med medfølgende slangeklemmer.

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 14
Suomenkielinen asennus- ja käyttöohje
Sisällysluettelo:
Pakkauksen sisältö:
Aurinkolämmitin irrotettavalla kuvulla, kaksi tukijalkaa, joiden avulla lämmitin saadaan oikeaan kulmaan
aurinkoon nähden, pitkä letku (1,2 m), jolla aurinkolämmitin kytketään altaaseen, lyhyt letku, jonka avulla
kaksi aurinkolämmitintä voi kytkeä sarjaan, pakkaus erikoissovittimia suurempia Intex-altaita varten, 1
sarja letkukiristimiä, peite, käsikirja.
Altaan pumppu ennen kuin kytket Aurinkolämmitin
Altaan pumppu ja 1 Aurinkolämmitin kytketty. (Aurinkolämmitin on oltava
palauttamisesta pumpusta niin vesi virtaa pumpun kautta solvarmeren ja
takaisin altaaseen)
Altaan pumppu ja 2 Aurinkolämmitin kytketty. (Aurinkolämmitin
laittaa paluuputki pumppu niin vesi virtaa pumpun kautta
solvarmeren ja takaisin altaaseen)
Aurinkolämmitin toimii näin:
Altaan nykyinen suodatinpumppu pumppaa vettä aurinkolämmittimen läpi. Tähän pystyvät
pienimmätkin suodatinpumput, kun aurinkolämmitin on sijoitettu maanpinnalle altaan viereen.
Aurinkolämmitin sijoitetaan altaan viereen niin, että sen suunta on ETELÄÄN ja että sen kaltevuus
on 30 astetta. Aurinkolämmittimen kaksi
tukijalkaa pitävät sen oikeassa kulmassa aurinkoon nähden.
Auringon säteilylämpöä kerätään läpinäkyvän kuvun alle. Siellä tapahtuu "kasvihuoneilmiö", ja
kupuun kerättyä aurinkolämpöä siirretään jatkuvasti mustaan pohjakierukkaan, jonka läpi vesi
virtaa.
Välittömästi havaittava vaikutus riippuu veden virtausnopeudesta, mutta altaasteen siirretään
lämpöä jatkuvasti pumpun koosta riippumatta.
Käytännön asioita:
Järjestelmä vaatii toimiakseen auringonpaisteen! Vaikka aurinko ei paista koko ajan, veden voi
antaa virrata jatkuvasti aurinkolämmittimen läpi, koska sen virtausvastus on pieni. Kun sää on

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 15
kylmä pitempään, aurinkolämmittimen voi joko irrottaa tai veden voi panna virtaamaan
aurinkolämmittimen ohi. Tätä varten tarvittavat letkut eivät sisälly pakkaukseen.
Voit käyttää altaan nykyistä pumppua ja suodatinta (paperisuodatin/hiekkasuodatin), koska
aurinkolämmittimen voi kytkeä sekä 32 mm:n että 38 mm:n allasletkuihin. Lisäksi mukana on
sovittimia, joiden avulla aurinkolämmittimen voi kytkeä Intex-erikoisletkuihin. Jos aurinkolämmitin
sijoitetaan katolle, varmista, että nykyisen pumpun teho riittää pumppaamaan veden tarpeeksi
korkealle ja voittamaan pitempien allasletkujen virtausvastuksen. Yleensä esim. 0,75 hv:n pumppu
selviää tästä ongelmitta.
Suuntaa aurinkolämmitin aina etelään ja varmista, etteivät kasvit tai esineet estää säteilyn osumista
aurinkolämmittimeen päivänkierron aikana (aamusta iltaan).
Mukana tulee valkoinen peite, jolla aurinkolämmittimen voi peittää erittäin lämpimällä säällä, kun
vettä ei haluta lämmittää enempää. Samalla peitteellä aurinkolämmittimen voi peittää myös
uimakauden ulkopuolella.
Yksittäisen aurinkolämmittimen pystytys
Piha-altaisiin, joiden vesimäärä on alle 5000 litraa, suositellaan vähintään yksi aurinkolämmitin.
Silloin veden lämpötila nousee pysyvästi 3-5 astetta, mikäli aurinko paistaa päivän aikana jatkuvasti
10 tuntia. Se edellyttää myös, että allas peitetään yön ajaksi lämpöpeitteellä. Muuten kerätty
lämpö karkaa veden pinnalta kylmään yöilmaan.
Asennuksessa tarvitaan vain ruuvitaltta, jonka avulla altaan letkut kytketään aurinkolämmittimeen .
Yhden aurinkolämmittimen kytkennässä käytetään mukana tullutta pitkää letkua (1,2 m).
Mitä useampia aurinkolämmittimiä kytketään yhteen, sitä suurempi on lämmitysteho. Useamman
aurinkolämmittimen kytkennässä käytetään mukana tullutta lyhyttä letkua. Suosittelemme, että
yhteen järjestelmään kytketään sarjaan korkeintaan neljä aurinkolämmitintä. Jos
aurinkolämmittimiä halutaan enemmän, suosittelemme, että asennetaan rinnan useita
järjestelmiä.
Etsi aurinkolämmittimelle ihanteellinen paikka
Pysäytä pumppu. Sulje altaan venttiilit niin, ettei vesi virtaa pois altaasta, kun letkuja siirrellään.
Sulje mahdollisen hiekkasuodattimen venttiili.
Kiinnitä tukijalat aurinkolämmittimeen.
Kiinnitä letkut väleille allas –suodatin –aurinkolämmitin –allas.
Jos läpinäkyvässä kuvussa on pölyä tai likaa, puhdista se.
Avaa allasventtiilit. Käännä hiekkasuodattimen venttiili suodatusasentoon ja käynnistä pumppu.
Varmista, ettei liitoksissa näy vuotoja.

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 16
Nyt saat altaaseen ilmaista aurinkolämpöä!
Useiden aurinkolämmittimien asennus
Kuten edellä mainittiin, aurinkolämmittimiä voi kytkeä sarjaan lyhyen letkun avulla.
Talvisäilytys
Jotta jäätyminen ei rikkoisi aurinkolämmitintä, tyhjennä se talveksi kokonaan ja laita se talteen
kuivaan ja lämpimään paikkaan Voit suojata aurinkolämmittimen mukana tulleella peitteellä.
Aurinkolämmitys-/aurinkokeräinjärjestelmän ByPass -sarja virtauksen manuaaliseen ohjaamiseen .
Soveltuu kaikentyyppisille aurinkolämmittimille.
Lisävarusteita - ei sisälly
ByPass Kit art. Nr 1572
ByPass-sarjan avulla vesi voidaan ohjata aurinkolämmittimen "ohi" silloin, kun vettä ei tarvitse lämmittää.
Vesi kannattaa ehkä ohjata aurinkolämmittimen ohi myös yöllä, viileinä päivinä ja silloin, kun taivas on
pilvinen, koska aurinkolämmitin saattaa viilentyä nopeasti. ByPass-sarja sisältää kaiken tarvittavan
aurinkolämmittimen ohittavan rinnakkaisliitännän tekemiseksi altaan paluujohtimeen.
Paketti sisältää seuraavat osat:
1. 1 kpl 3-tieventtiili
2. 1 kpl T-liitin
3. 3 kpl letkuliitin
4. 6 kpl letkunkiristin
5. Teflonteippi
(Letku ei sisälly pakettiin)
Sopivanpituinen letku hankitaan erikseen
järjestelmään asennettujen aurinkolämmittimien määrän mukaan. Letkua on saatavana myös meiltä,
tuotenro 1542

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 17
Altaan olemassa olevan letkun asentaminen
3-tieventtiili liitetään altaan olemassa olevaan letkuun, joka johtaa veden "pumpusta
aurinkolämmittimeen", sekä uuteen letkuun. (Pakkaus sisältää 3 letkuliitintä). T-liitin liitetään altaan
olemassa olevaan letkuun, joka johtaa veden "aurinkolämmittimestä altaaseen", sekä uuteen letkuun.
Tiivistä kaikki letkuliitännät teflonteipillä ja kiinnitä ne tiukasti pakkaukseen kuuluvilla letkunkiristimillä.

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 18
English manual
Content:
The following must be in the box:
1 pcs. sun heater with transparent bowl, two pcs supporting legs to get the right angle towards the sun, 1 pcs. long
hose (1,2 m) to connect the sun heater to the pool, 1 pcs short hose to serial connect more sun heaters, 1 package of
special adapters for bigger Intex pools, 1 set of hose clamps, 1 manual.
Before you install your sun heater
Your pool and pump without sun heater
Your pool and pump with 1 pcs. sun heater ( Install the heater on the
returnlet from the pool , so the water runs thru the heater and back to the pool)
You pool and pump with 2 pcs. sun heater ( Install the heater on the returnlet
from the pool , so the water runs thru the heater sand back to the pool)
This is how the sun heater works:
The existing filter pumps of the pool pushes water through the sun heater. Even the smallest filter pumps can
do this, as long as the sun heater is placed on the ground right next to the pool.
The sun heater is placed next to the pool facing SOUTH and in an angle of 30 degrees. The two legs on the
sun heater ensure the optimal angle towards the sun.
The heat from the sun is concentrated inside the transparent bowl. The bowl works like a ”heat trap” and
heat is transferred continually to the black spiral bottom of the heater through which the water runs.
The immediate effect you can feel in the water depends on the current of the water stream. However,
continually heat is transferred to the water.

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 19
Practical information:
The sun heater needs sun to work! If the sun is not shining all the time you could decide to keep the water
running through the sun heater, because the internal water resistance is low. During longer periods without
sunshine you can disconnect the sun heater from your pool system or, alternatively, surpass the sun heater.
Additional hoses for this purpose are not included.
You can use your existing pool pump, both cartridge filter and sand filter systems up to 7m3/h.
The sun heater works with both hose sizes 32 mm and 38 mm. A special adapter for use with bigger Intex
hoses is included too. If you want to place the sun heater on the roof please make sure that the pump used is
powerful enough to pump the water up to the desired level. Normally a pool pump with an effect of 0,75 HP
can handle this smoothly.
Always place the sun heater facing south and make sure that no plants or other obstacles block the
availability of sunshine all day as the sun moves its position from morning to evening.
A cover is included which can be used to cover the sun heater in extremely hot periods during which no
additional heating of the water is desired. It can also be used as a protective cover during the winter storage.
The use of a single sun heater.
For use with garden pools containing up to 5000 liters of water it is recommended to use a least 1 pcs sun
heater. Over a period of time the water temperature can be raised up to 3-5 degrees based on 10 hours of
continual sunshine during the day. To achieve the optimal increase of water temperature it is highly
recommended to use an isolating thermal cover on the pool surface at the night. Otherwise most of the
accumulated heat is released from the surface during the night because of the colder night temperatures.
The only tool needed is a screwdriver to connect the hoses on to the sun heater. When using a single sun
heater the included longer connecting hose of 1,2m is used.
If you use more sun heaters in connection you will generate more heat to the water. When connecting more
sun heaters please use the short hose which is included as well. We recommend that no more than four pcs
sun heaters are serial connected. If you want more sun heaters working together than this we recommend to
use several parallel connections.
Find the optimal place to use the sun heater.
Turn off the pool pump. Block the inlet/outlet valves of the pool so that water does not run out of the pool
when the hoses are removed. If you use a sand filter system please put it in closed position.
Raise the supporting legs of the sun heater.
Connect the hoses between the involved units - pool - filter –sun heater –pool.
Remove possible dust or dirt from the transparent bowl.
Remove the blocking of the pool valves. If you use a sand filter system put it back in the filtering position and
start the pool pump.
Look for possible leakage at the connections.
Now you get free concentrated heat from the sun in your pool!

ClearWater Compact Sun Heater 1012
Swim & Fun Scandinavia Aps –[email protected] - www.swim-fun.com 20
The use of several sun heaters
As above, only the short connection hose is used to serial connect.
Winterizing procedure
To prevent frost damages during the winter always empty the sun heater completely and store it in a dry
place without frost. You could use the included cover to protect the sun heater during storage.
Optional accessories - not included
ByPass Kit art. 1572
Bypass kit for manual control of water flow around solar heating/solar panel system. Suitable for use with
all types of solar heating systems.
A Bypass kit allows water to bypass the solar heating system when there is no need for heating. A Bypass kit
is also beneficial if you need to allow water to bypass the solar heating system at night due to poor or very
cloudy weather conditions. Under such conditions, the temperature in the solar heating system will often
fall quickly. The Bypass kit contains everything you need to make a parallel connection from the solar
heating system to bypass the pool water return pipe.
The kit contains the following:
1. 1 x 3-way valve
2. 1 x T-joint
3. 3 x hose adaptors
4. 6 x hose clamps
5. Teflon tape
(Hose not supplied)
