Sygonix 2752213 User manual

1
Bedienungsanleitung
IP65 Wasserdichte Leuchte
Best.-Nr. 2752213 (oval)
Best.-Nr. 2753292 (rund)
1 Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um eine wasserdichte LED-Leuchte.
Das Produkt hat die Schutzart IP65 und ist gegen Staub und Wasserstrahlen mit niedrigem
Druck aus allen Richtungen geschützt. Das Produkt ist zur Verwendung im Freien geeignet.
Tauchen Sie das Gerät nicht in Wasser.
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das
Produkt beschädigt werden.
Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefähr-
dungen führen.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/
oder verändern.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.
Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweili-
gen Inhaber. Alle Rechte vorbehalten.
2 Lieferumfang
■Leuchte mit Halterung
■2 x Befestigungsschraube
■2 x Dübel
■Bedienungsanleitung
3 Neueste Informationen zum Produkt
Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter
oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der
Website.
4 Symbolerklärung
Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:
Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.
Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch
einen elektrischen Schlag führen kann.
Das Produkt entspricht der Schutzklasse II (verstärkte oder doppelte Isolierung /
Schutzisolierung).
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungs-
anleitung enthaltenen Sicherheitshinweise und Informationen für einen ord-
nungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung
für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus
erlischt in solchen Fällen die Gewährleistung/Garantie.
5.1 Allgemein
■Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
■Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
■Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können,
wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
■Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
5.2 Handhabung
■Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen
aus geringer Höhe können das Produkt beschädigen.
5.3 Betriebsumgebung
■Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
■Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Ga-
sen, Dämpfen und Lösungsmitteln.
■Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
5.4 Bedienung
■Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des
Produkts haben, wenden Sie sich an einen Fachmann.
■Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb
und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon
ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet,
wenn das Produkt:
– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert
wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
5.5 LED-Licht
■Blicken Sie nicht direkt in das LED-Licht!
■Blicken Sie weder direkt noch mit optischen Geräten in den Lichtstrahl!
5.6 Bohren
Achten Sie beim Eindringen in die Oberfläche (z. B. beim Bohren oder Einsetzen
von Befestigungselementen) darauf, dass keine Kabel oder Rohre beschädigt
werden. Versehentliches Anbohren elektrischer Leitungen kann zu einem lebens-
gefährlichen Stromschlag führen! Prüfen Sie vor dem Bohren oder Einsetzen von
Befestigungselementen, ob verdeckte Leitungen und Rohre vorhanden sind.
5.7 Elektroinstallation
WARNUNG!Gefahr für die Sicherheit!
Der Einbau und Anschluss dieses Produkts darf nur durch Personen erfolgen, die entspre-
chende Kenntnisse und praktische Erfahrung im Umgang mit Elektroinstallationen vorweisen
können! *)
Durch eine unsachgemäße Installation riskieren Sie:
■Ihr eigenes Leben.
■das Leben desjenigen, der das elektrische Gerät in Betrieb nimmt.
■beträchtliche Sachschäden, z. B. durch einen Brand
■die persönliche Haftung für Personen- und Sachschäden
Wenden Sie sich daher stets an einen Elektroinstallateur!
*) Erforderliche Fachkenntnisse für die Installation:
Für die Installation sind insbesondere Fachkenntnisse in den folgenden Bereichen erforder-
lich:
■Die anzuwendenden „fünf Sicherheitsregeln“: Freischalten (Trennen von der Spannungs-
versorgung); Gegen Wiedereinschalten sichern; Spannungsfreiheit allpolig feststellen;
Erden und Kurzschließen; Benachbarte, unter Spannung stehende Teile abdecken oder
abschranken
■Einsatz von geeigneten Werkzeugen, Messgeräten und persönlicher Schutzausrüstung,
sofern dies erforderlich ist
■Auswertung von Messergebnissen
■Verwendung von elektrischem Installationsmaterial, um die Voraussetzungen für eine si-
chere Trennung von der Spannungsversorgung zu gewährleisten
■IP-Schutzarten
■Anbringung elektrischer Isoliermaterialien
■Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und die daraus folgen-
den Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatz-
maßnahmen usw.)
Sollten Sie auch nur in einem der oben genannten Bereiche nicht über ausreichend Kennt-
nisse verfügen, sollten Sie sowohl von der Montage als auch vom eigenständigen Anschlie-
ßen unbedingt absehen und einen Fachmann beauftragen.
6 Montage
Wichtig:
Um einen wirksamen Schutz gegen das Eindringen von Wasser zu gewährleisten, stellen
Sie sicher, dass die Kabelverschraubung richtig befestigt ist.
Verwenden Sie die Montagehalterung als
Schablone für das Bohren.
■In die Halterung eingeführtes Kabel: ≥
200 mm

2
■Länge des blanken Leiters: 8 mm
Schließen Sie das Kabel an die Klemmen
an.
Befestigen Sie die Leuchte an der Halte-
rung.
7 Reinigung und Wartung
Wichtig:
– Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere
chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktio-
nen des Produkts führen.
– Tauchen Sie das Produkt nicht in Wasser.
1. Trennen Sie das Produkt von der Stromversorgung.
2. Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
8 Entsorgung
Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht wer-
den, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist
darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsor-
tiertem Siedlungsabfall zu entsorgen ist.
Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten
Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet,
Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, so-
wie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können,
vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu tren-
nen.
Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknah-
me von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglich-
keiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):
■in unseren Conrad-Filialen
■in den von Conrad geschaffenen Sammelstellen
■in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Her-
stellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen
Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der
Endnutzer verantwortlich.
Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altge-
räte-Rückgabe und das Altgeräte-Recycling gelten.
9 Technische Daten
9.1 Best.-Nr.: 2752213
Eingangsspannung/-strom.............. 220 – 240 V/AC, 50/60 Hz, 12 W
Schutzklasse .................................. II
Schutzart ........................................ IP65
Material
Gehäuse: ABS, Abdeckung: opales Polycarbonat
Stromverbrauch.............................. 12 kWh/1000 h
Farbtemperatur............................... 4000 K
LED................................................. Anzahl: 80 Stück, Lebensdauer: 50000 h, Chip: 2835
Lichtstrom....................................... 1320 lm
Lumen pro Watt.............................. 110 lm/W
Farbwiedergabe.............................. Ra > 80
Kabel .............................................. H05RN-2 x 1,0 mm2/H07RN-2 x 1,5 mm2
Wichtig:
Kein PVC-Kabel verwenden
Betriebsbedingungen...................... -15 bis +40 °C
Lagerbedingungen.......................... -15 bis +60 °C
Abmessungen (L x B x H)............... 200 x 120 x 51 mm
Gewicht........................................... 206 g
9.2 Best.-Nr.: 2753292
Eingangsspannung/-strom.............. 220 – 240 V/AC, 50/60 Hz, 15 W
Schutzklasse .................................. II
Schutzart ........................................ IP65
Material
Gehäuse: ABS, Abdeckung: opales Polycarbonat
Stromverbrauch.............................. 15 kWh/1000 h
Farbtemperatur............................... 4000 K
LED................................................. Anzahl: 104 Stück, Lebensdauer: 50000 h, Chip: 2835
Lichtstrom....................................... 1800 lm
Lumen pro Watt.............................. 120 lm/W
Farbwiedergabe.............................. Ra > 80
Kabel .............................................. H05RN-2 x 1,0 mm2/H07RN-2 x 1,5 mm2
Wichtig:
Kein PVC-Kabel verwenden
Betriebsbedingungen...................... -15 bis +40 °C
Lagerbedingungen.......................... -15 bis +60 °C
Abmessungen (Ø x H).................... 250 x 60 mm
Gewicht........................................... 408 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausge-
bers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright by Conrad Electronic SE.
*2752213_2753292_V2_0923_dh_mh_de 18014399362663819-1 I3/O2 en

3
Operating Instructions
IP65 Water Resistant Lamp
Item no: 2752213 (oval)
Item no: 2753292 (round)
1 Intended use
The product is a water resistant LED light fixture.
The product has an IP65 ingress protection rating and is protected from dust and low pres-
sure water jets from any direction. The product is suitable for outdoor use. Do not submerge
the product in water.
If you use the product for purposes other than those described, the product may be dam-
aged.
Improper use can result in short circuits, fires, electric shocks or other hazards.
The product complies with the statutory national and European requirements.
For safety and approval purposes, you must not rebuild and/or modify the product.
Read the operating instructions carefully and store them in a safe place. Make this product
available to third parties only together with the operating instructions.
All company names and product names are trademarks of their respective owners. All rights
reserved.
2 Delivery contents
■Lamp with mounting bracket
■2x mounting screws
■2x dowels
■Operating instructions
3 Latest product information
Download the latest product information at www.conrad.com/downloads or scan the QR
code shown. Follow the instructions on the website.
4 Description of symbols
The following symbols are on the product/appliance or are used in the text:
The symbol warns of hazards that can lead to personal injury.
The symbol warns of dangerous voltage that can lead to personal injury by elec-
tric shock.
Protection class 2 (double or reinforced insulation, protective insulation).
5 Safety instructions
Read the operating instructions carefully and especially observe the safety
information. If you do not follow the safety instructions and information on
proper handling, we assume no liability for any resulting personal injury or
damage to property. Such cases will invalidate the warranty/guarantee.
5.1 General
■The product is not a toy. Keep it out of the reach of children and pets.
■Do not leave packaging material lying around carelessly. This may become dangerous
playing material for children.
■If you have questions which remain unanswered by this information product, contact our
technical support service or other technical personnel.
■Maintenance, modifications and repairs must only be completed by a technician or an
authorised repair centre.
5.2 Handling
■Handle the product carefully. Jolts, impacts or a fall even from a low height can damage
the product.
5.3 Operating environment
■Do not place the product under any mechanical stress.
■Protect the appliance from extreme temperatures, strong jolts, flammable gases, steam
and solvents.
■Protect the product from direct sunlight.
5.4 Operation
■Consult an expert when in doubt about the operation, safety or connection of the
product.
■If it is no longer possible to operate the product safely, take it out of operation and pro-
tect it from any accidental use. DO NOT attempt to repair the product yourself. Safe op-
eration can no longer be guaranteed if the product:
– is visibly damaged,
– is no longer working properly,
– has been stored for extended periods in poor ambient conditions or
– has been subjected to any serious transport-related stresses.
5.5 LED light
■Do not look directly into the LED light!
■Do not look into the beam directly or with optical instruments!
5.6 Drilling
When penetrating the surface (example: drilling or inserting fasteners), make
sure no cables or pipes are damaged. Inadvertently penetrating electric cables
causes the life-threatening danger of an electric shock! Check for concealed
wires and pipes before drilling or inserting fasteners.
5.7 Electrical installation
WARNING!Safety hazard!
The product should only be installed by people with relevant electrical knowledge and exper-
ience! *)
If it is not installed properly, you risk:
■your own life
■the life of user of the electrical device
■severe damage to property, e.g., by fire
■personal liability for personal injury and material damage
Always consult an electrician!
*) Technical knowledge required to perform the installation:
For the installation, the following specialist knowledge is required in particular:
■The “Five safety rules”: Disconnect from the mains; protect against accidental switch-on;
ensure there is no voltage; earth and short-circuit; cover or protect adjacent live parts
■Use of suitable tools, measuring devices and personal protective equipment, where ne-
cessary
■Analysis of measurement results
■Use of electrical installation materials to meet the requirements for disconnection
■IP protection ratings
■Installation of electrical installation materials
■Type of power supply (TN system, IT system, TT system) and the corresponding con-
nection criteria (classic earthing, protective earthing, necessary additional measures etc.)
If you are not a professional, do not do it yourself, have it performed by a specialist.

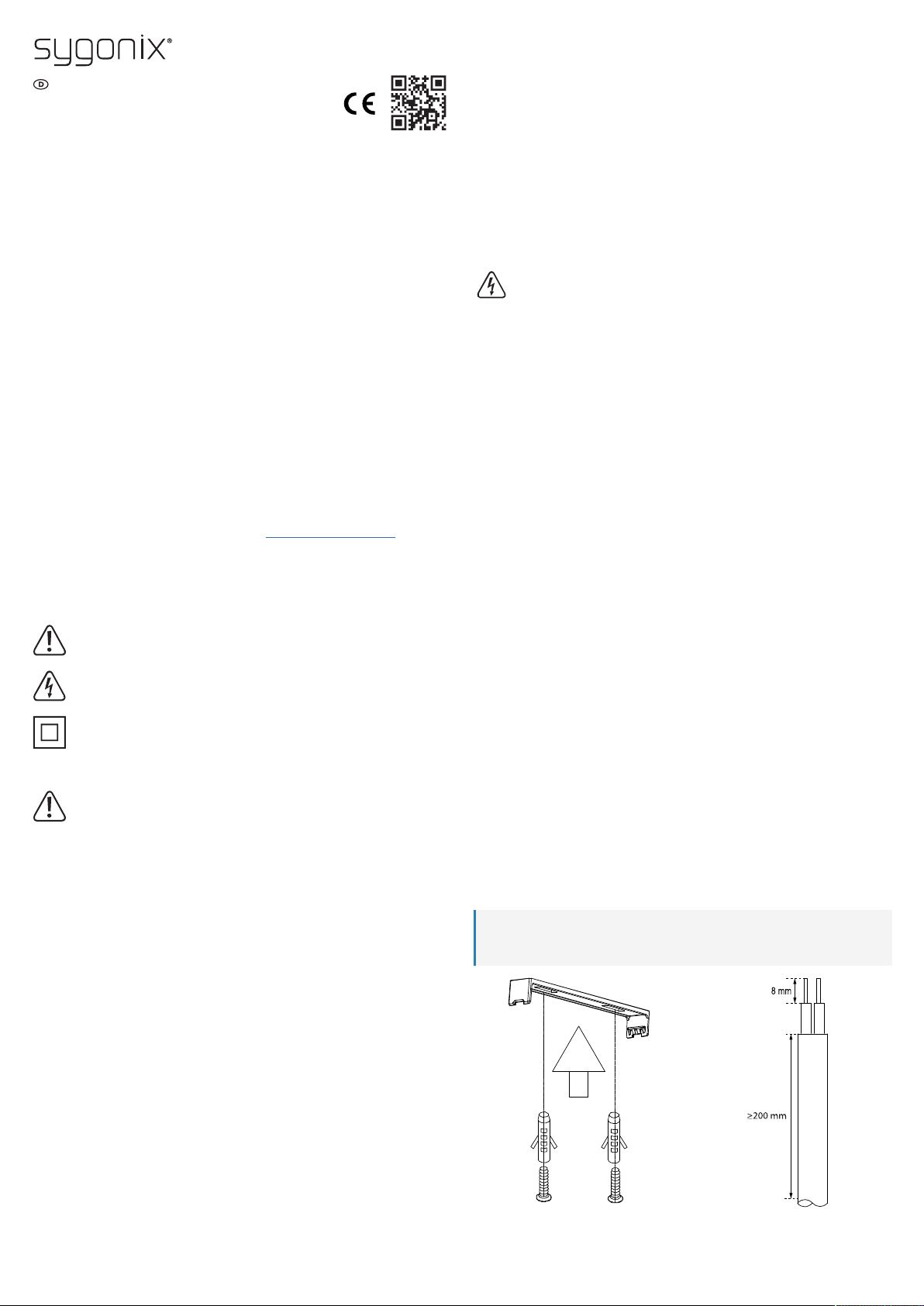

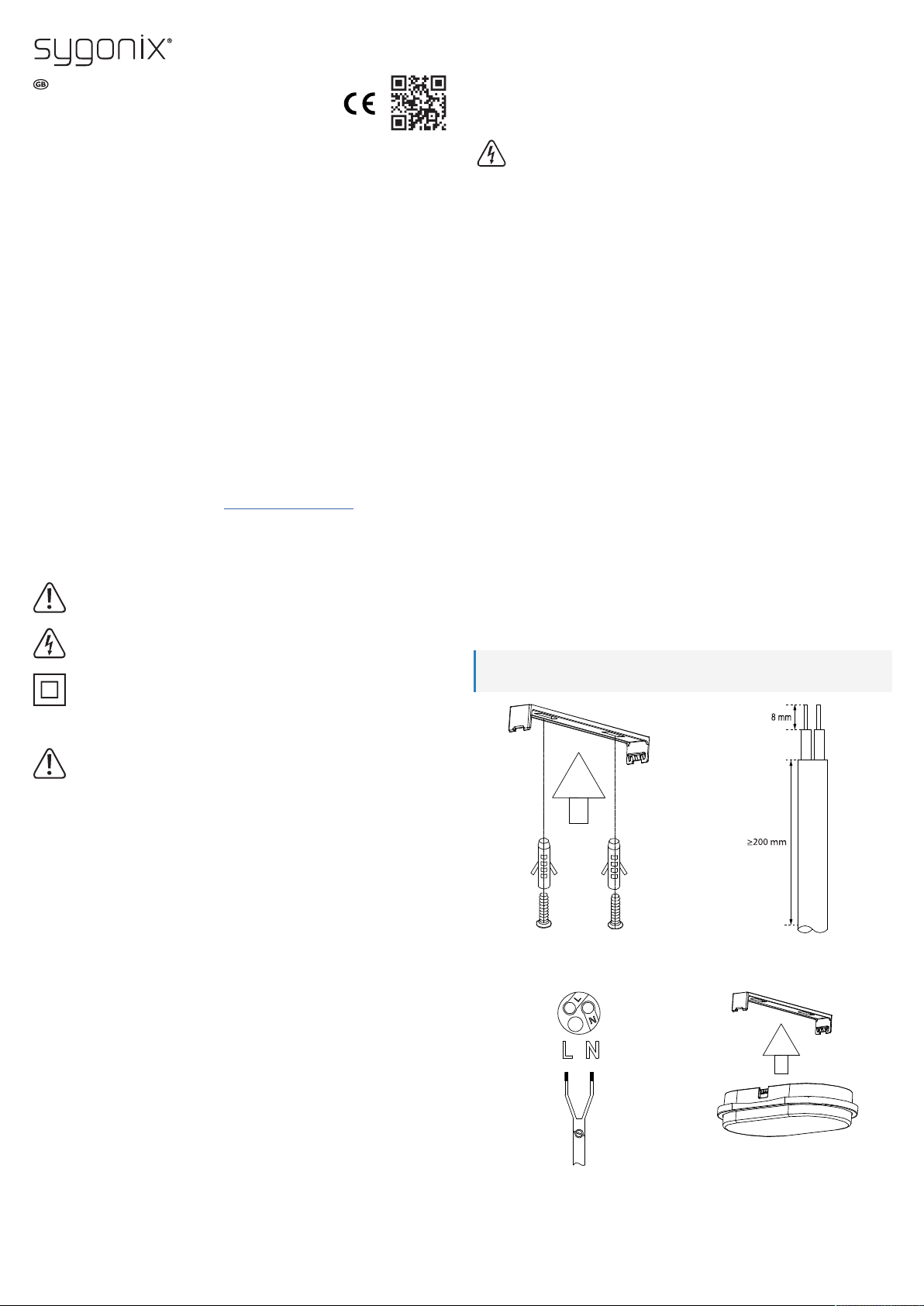

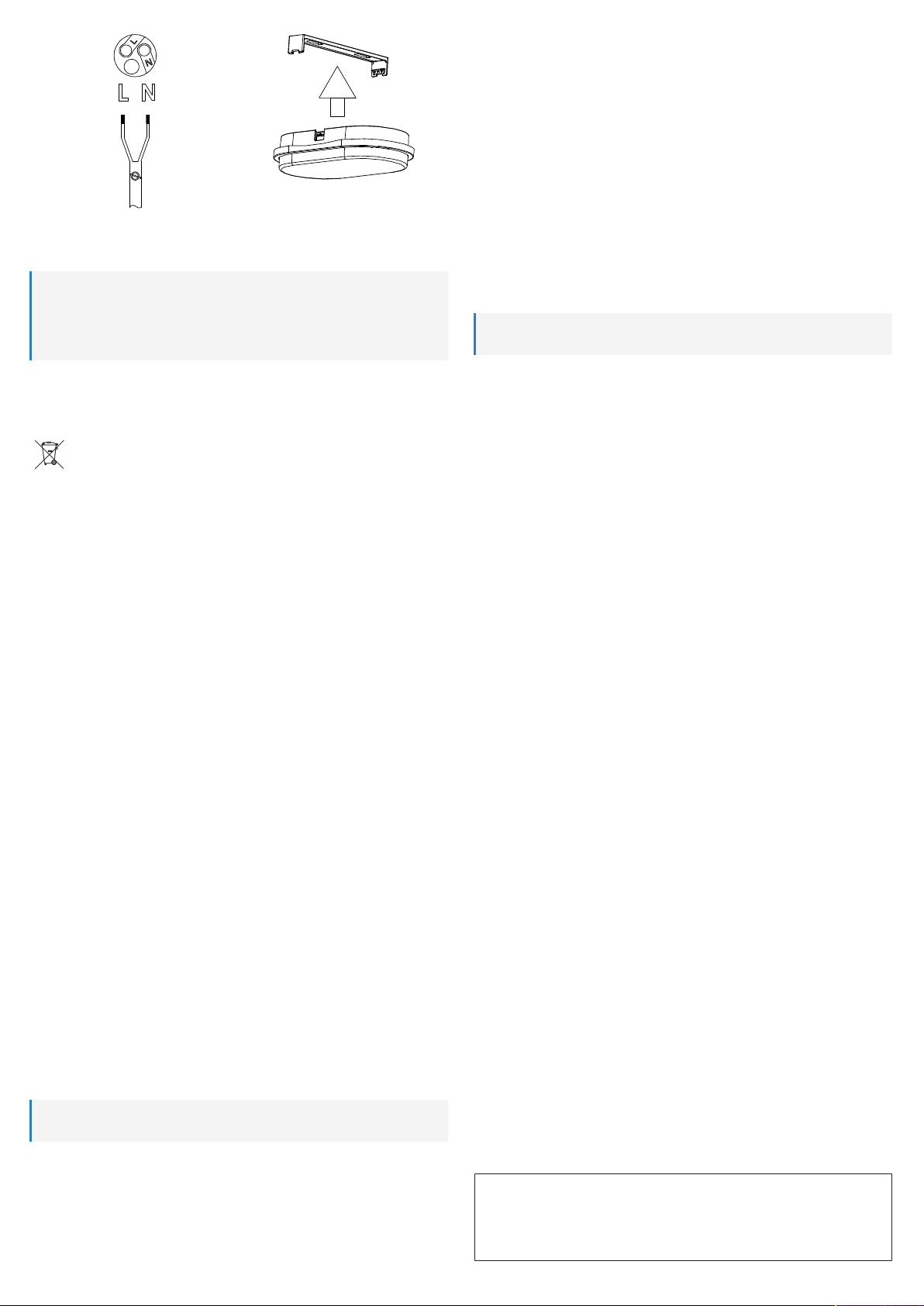

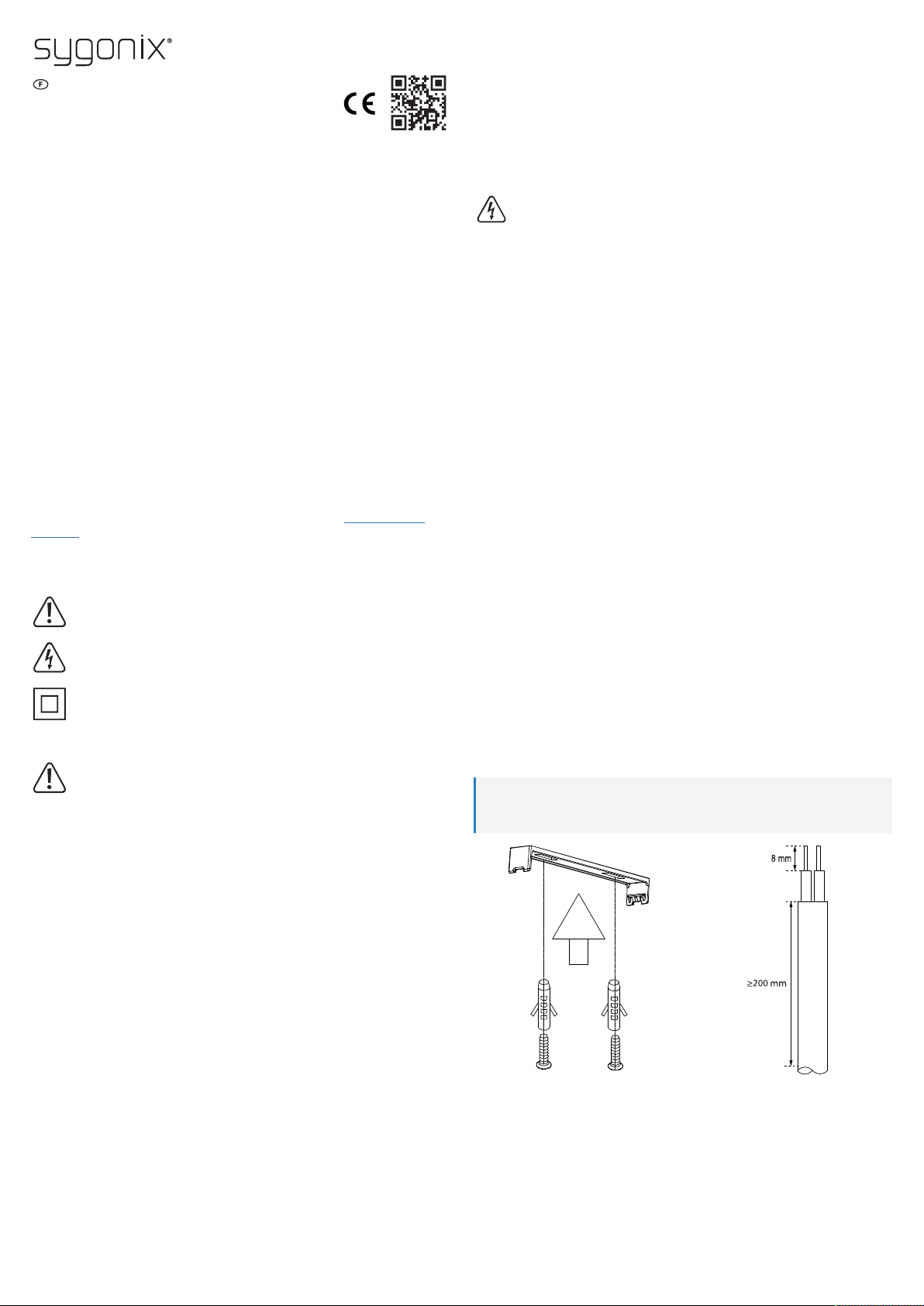

6 Installation
Important:
For effective protection against ingress, make sure the cable gland is properly fastened.
Use the mounting bracket as a template for
where to drill.
■Cable inserted into the fixture: ≥200 mm
■Bare conductor length: 8 mm
Connect the wire to the terminals. Secure the fixture to the bracket.

4
7 Cleaning and care
Important:
– Do not use aggressive cleaning agents, rubbing alcohol or other chemical solutions.
They damage the housing and can cause the product to malfunction.
– Do not immerse the product in water.
1. Disconnect the product from the power supply.
2. Clean the product with a dry, fibre-free cloth.
8 Disposal
This symbol must appear on any electrical and electronic equipment placed on
the EU market. This symbol indicates that this device should not be disposed of
as unsorted municipal waste at the end of its service life.
Owners of WEEE (Waste from Electrical and Electronic Equipment) shall dispose
of it separately from unsorted municipal waste. Spent batteries and accumulators,
which are not enclosed by the WEEE, as well as lamps that can be removed from
the WEEE in a non-destructive manner, must be removed by end users from the
WEEE in a non-destructive manner before it is handed over to a collection point.
Distributors of electrical and electronic equipment are legally obliged to provide free take-
back of waste. Conrad provides the following return options free of charge (more details on
our website):
■in our Conrad offices
■at the Conrad collection points
■at the collection points of public waste management authorities or the collection points
set up by manufacturers or distributors within the meaning of the ElektroG
End users are responsible for deleting personal data from the WEEE to be disposed of.
It should be noted that different obligations about the return or recycling of WEEE may apply
in countries outside of Germany.
9 Technical data
9.1 Item No.: 2752213
Input ............................................... 220 - 240 V/AC, 50/60 Hz, 12 W
Protection class .............................. II
Ingress protection........................... IP65
Material
Body: ABS, cover: opal polycarbonate
Energy consumption....................... 12 kWh / 1000 h
Color Temperature ......................... 4000 K
LED................................................. Quantity: 80 pcs, lifespan: 50000 hrs, chip: 2835
Luminous flux ................................. 1320 lm
Lumens per watt............................. 110 lm/W
Colour rendering............................. Ra >80
Cable.............................................. H05RN-2 x 1.0 mm2 / H07RN-2 x 1.5 mm2
Important:
Do not use PVC wire
Operating conditions....................... -15 to +40 °C
Storage conditions.......................... -15 to +60 °C
Dimensions (L x W x H).................. 200 x 120 x 51 mm
Weight ............................................ 206 g
9.2 Item No.: 2753292
Input ............................................... 220 - 240 V/AC, 50/60 Hz, 15 W
Protection class .............................. II
Ingress protection........................... IP65
Material
Body: ABS, cover: opal polycarbonate
Energy consumption....................... 15 kWh / 1000 h
Color Temperature ......................... 4000 K
LED................................................. Quantity: 104 pcs, lifespan: 50000 hrs, chip: 2835
Luminous flux ................................. 1800 lm
Lumens per watt............................. 120 lm/W
Colour rendering............................. Ra >80
Cable.............................................. H05RN-2 x 1.0 mm2 / H07RN-2 x 1.5 mm2
Important:
Do not use PVC wire
Operating conditions....................... -15 to +40 °C
Storage conditions.......................... -15 to +60 °C
Dimensions (Ø x H) ........................ 250 x 60 mm
Weight ............................................ 408 g
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method (e.g. photocopying, microfilming or the capture in
electronic data processing systems) requires prior written approval from the editor. Reprinting, also in part, is prohibited.
This publication reflects the technical status at the time of printing.
Copyright by Conrad Electronic SE.
*2752213_2753292_V2_0923_dh_mh_en 18014399362663819-2 I3/O2 en

5
Mode d’emploi
Lampe étanche IP65
N° de commande 2752213 (ovale)
N° de commande 2753292 (ronde)
1 Utilisation prévue
Le produit est un luminaire LED résistant à l'eau.
Le produit a un indice de protection IP65 et est protégé contre la poussière et les projections
d'eau à basse pression provenant de toutes les directions. Le produit est adapté à une utili-
sation en extérieur. Ne plongez pas le produit dans l’eau.
Toute utilisation à des fins autres que celles décrites pourrait endommager le produit.
Une mauvaise utilisation peut entraîner des risques tels que des courts-circuits, des incen-
dies, des chocs électriques, etc.
Ce produit est conforme aux exigences nationales et européennes en vigueur.
Pour des raisons de sécurité et d’homologation, toute restructuration et/ou modification du
produit est interdite.
Lisez attentivement les instructions du mode d’emploi et conservez-le dans un endroit sûr.
Ne mettez ce produit à la disposition de tiers qu’avec son mode d’emploi.
Tous les noms d’entreprises et appellations de produits sont des marques commerciales de
leurs propriétaires respectifs. Tous droits réservés.
2 Contenu de l'emballage
■Lampe avec support de fixation
■2vis de fixation
■2chevilles
■Mode d’emploi
3 Dernières informations sur le produit
Téléchargez les dernières informations relatives au produit sur le site www.conrad.com/
downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.
4 Description des symboles
Les symboles suivants figurent sur le produit/appareil ou sont utilisés dans le texte:
Le symbole met en garde contre les dangers pouvant entraîner des blessures
corporelles.
Le symbole attire l’attention sur la présence d'une tension dangereuse pouvant
entraîner des blessures par choc électrique.
Classe de protection2 (isolation double ou renforcée / isolation de protection).
5 Consignes de sécurité
Lisez attentivement le mode d’emploi et observez particulièrement les
consignes de sécurité. Nous ne saurions être tenus pour responsables des
blessures corporelles ou des dommages matériels résultant du non-respect
des mises en garde et des indications relatives à une utilisation correcte fi-
gurant dans ce mode d'emploi. De tels cas entraînent l’annulation de la ga-
rantie.
5.1 Généralités
■Le produit n’est pas un jouet. Il doit rester hors de portée des enfants et des animaux do-
mestiques.
■Ne laissez pas traîner le matériel d’emballage. Celui-ci peut se révéler dangereux si des
enfants le prennent pour un jouet.
■Si vous avez des questions dont la réponse ne figure pas dans ce mode d’emploi,
contactez notre service d'assistance technique ou un autre technicien spécialisé.
■Toute manipulation d’entretien, d’ajustement ou de réparation doit être effectuée par un
spécialiste ou un atelier spécialisé.
5.2 Manipulation
■Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même
de faible hauteur, peuvent endommager le produit.
5.3 Conditions environnementales de fonctionnement
■N’exposez pas le produit à des contraintes mécaniques.
■Gardez l'appareil à l’abri de températures extrêmes, de secousses intenses, de gaz in-
flammables, de vapeurs et de solvants.
■Protégez le produit de la lumière directe du soleil.
5.4 Fonctionnement
■En cas de doute sur l’utilisation, les mesures de sécurité ou le branchement de ce pro-
duit, consultez un expert.
■Si une utilisation du produit en toute sécurité n’est plus possible, arrêtez de l’utiliser et
protégez-le de toute utilisation accidentelle. N'essayez PAS de réparer le produit vous-
même. Un fonctionnement sûr ne peut plus être garanti si le produit:
– est visiblement endommagé,
– ne fonctionne plus correctement,
– a été stocké pendant une période prolongée dans des conditions défavorables ou
– a été transporté dans des conditions très rudes.
5.5 Éclairage LED
■Ne regardez pas directement la lumière produite par les diodes LED !
■Ne regardez pas directement dans le faisceau ni avec des instruments optiques !
5.6 Perçage
Lorsque vous percez la surface, par exemple pour forer ou insérer des fixations,
assurez-vous qu’aucun câble ou tuyau n’est endommagé. Un perçage par inad-
vertance à travers des câbles électriques peut entraîner un risque d’électrocution
mortelle! Vérifiez la présence de fils et de tuyaux cachés avant de percer ou d’in-
sérer des fixations
5.7 Installation électrique
AVERTISSEMENT !Risque pour la sécurité!
Le produit ne doit être installé que par des personnes ayant des connaissances et une expé-
rience pertinentes en matière d’électricité! *)
En cas de mauvaise installation, vous risquez:
■votre propre vie
■la vie de l’utilisateur de l’appareil électrique
■dommages matériels importants, p.ex. un incendie
■responsabilité personnelle quant aux dommages corporels et matériels
Consultez toujours un électricien!
*) Connaissances techniques requises pour effectuer l’installation:
Pour l’installation, les connaissances spécialisées suivantes sont particulièrement requises:
■Les «Cinq règles de sécurité»: Débrancher du secteur; protéger contre une mise sous
tension accidentelle; s’assurer de l’absence de tension; mise à la terre et court-circuit;
couvrir ou protéger les parties adjacentes sous tension
■Utilisation d’outils, de dispositifs de mesure et d’équipements de protection individuelle
appropriés, le cas échéant
■Analyse des résultats des mesures
■Utilisation de matériaux d’installation électrique pour répondre aux exigences de décon-
nexion
■Indices de protection IP
■Installation de matériel d’installation électrique
■Le type d’alimentation électrique (schémaTN, schémaIT, schémaTT) et les critères de
connexion correspondants (mise à la terre classique, mise à la terre de protection, me-
sures supplémentaires nécessaires, etc.)
Si vous n’êtes pas un professionnel, ne le faites pas vous-même, faites-le réaliser par un
spécialiste.
6 Installation
Important:
Pour une protection efficace contre les infiltrations, veillez à ce que le presse-étoupe soit
correctement fixé.
Utilisez le support de montage comme mo-
dèle pour déterminer les points de perçage.
■Câble inséré dans le luminaire:
≥200mm
■Longueur du conducteur dénudé: 8mm

6
Connecter le câble aux bornes. Fixez le luminaire au support.
7 Nettoyage et entretien
Important:
– N’utilisez pas de produits de nettoyage agressifs, d'alcool à friction ou d'autres solu-
tions chimiques. Ils endommagent le boîtier et peuvent provoquer un dysfonctionne-
ment du produit.
– Ne plongez pas le produit dans l’eau.
1. Débranchez le produit de l’alimentation électrique.
2. Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.
8 Élimination des déchets
Tous les équipements électriques et électroniques mis sur le marché européen
doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit
être éliminé séparément des déchets municipaux non triés à la fin de son cycle
de vie.
Tout détenteur d'appareils usagés est tenu de les remettre à un service de col-
lecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus
de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne
sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être en-
levées de l'appareil usagé sans être détruites, avant de le remettre à un point de
collecte.
Les distributeurs d'équipements électriques et électroniques sont légalement tenus de re-
prendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gra-
tuit suivantes (plus d'informations sur notre site Internet):
■à nos filiales Conrad
■dans les centres de collecte créés par Conrad
■dans les points de collecte des organismes de droit public chargés de l'élimination des
déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distri-
buteurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)
L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipe-
ment usagé à mettre au rebut.
Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'ap-
pliquer pour la remise et le recyclage des appareils usagés.
9 Caractéristiques techniques
9.1 Nº de commande: 2752213
Entrée............................................. 220 à 240V/CA, 50/60Hz, 12W
Classe de protection....................... II
Protection contre les infiltrations..... IP65
Matière
Paroi extérieure: ABS, couvercle: polycarbonate opale
Consommation électrique............... 12kWh / 1000h
Température de couleur ................. 4000K
LED................................................. Quantité: 80pcs, durée de vie: 50000hrs, puce:
2835
Flux lumineux ................................. 1320lm
Lumens par watt............................. 110lm/W
Rendu des couleurs........................ Ra°>°80
Câble.............................................. H05RN-2 x 1,0mm2 / H07RN-2 x 1,5mm2
Important:
Ne pas utiliser de fil en PVC
Conditions de fonctionnement........ -15 à +40°C
Conditions de stockage .................. -15 à ++60°C
Dimensions (LxLxH) ................... 200x120x51 mm
Poids............................................... 206g
9.2 N° de commande: 2753292
Entrée............................................. 220 – 240V/CA, 50/60Hz 15W
Classe de protection....................... II
Protection contre les infiltrations..... IP65
Matière
Paroi extérieure: ABS, couvercle: polycarbonate opale
Consommation électrique............... 15kWh / 1000h
Température de couleur ................. 4000K
LED................................................. Quantité: 104pcs, durée de vie: 50000hrs, puce:
2835
Flux lumineux ................................. 1800°lm
Lumens par watt............................. 120lm/W
Rendu des couleurs........................ Ra°>°80
Câble.............................................. H05RN-2 x 1,0mm2 / H07RN-2 x 1,5mm2
Important:
Ne pas utiliser de fil en PVC
Conditions de fonctionnement........ -15 à +40°C
Conditions de stockage .................. -15 à ++60°C
Dimensions (ØXH)........................ 250x60 mm
Poids............................................... 408 g
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microfilm, saisie
dans des installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimpri-
mer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
Copyright by Conrad Electronic SE.
*2752213_2753292_V2_0923_dh_mh_fr 18014399362663819-3 I3/O2 en

7
Gebruiksaanwijzing
IP65 waterbestendige lamp
Bestelnr.: 2752213 (ovaal)
Bestelnr.: 2753292 (rond)
1 Beoogd gebruik
Dit product is een waterbestendige led-armatuur.
Dit product heeft een IP65-beschermingsklasse en is beschermd tegen stof en waterstralen
onder lage druk vanuit alle richtingen. Het product is geschikt voor gebruik buitenshuis.
Dompel het product niet in water.
Als het product voor andere doeleinden wordt gebruikt dan hier beschreven, kan het product
worden beschadigd.
Verkeerd gebruik kan leiden tot kortsluiting, brand, elektrische schokken of andere gevaren.
Het product is voldoet aan de nationale en Europese wettelijke voorschriften.
Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen.
Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag
alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven.
Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rech-
ten voorbehouden.
2 Leveringsomvang
■Lamp met montagebeugel
■2x montageschroeven
■2x pluggen
■Gebruiksaanwijzing
3 Meest recente productinformatie
Download de laatste productinformatie op www.conrad.com/downloads of scan de
afgebeelde QR-code. Volg de aanwijzingen op de website.
4 Beschrijving van de symbolen
De volgende symbolen staan op het product/apparaat of worden gebruikt in de tekst:
Dit symbool waarschuwt voor gevaren die tot persoonlijk letsel kunnen leiden.
Dit symbool waarschuwt voor gevaarlijke spanning die kan leiden tot persoonlijk
letsel door elektrische schokken.
Beschermingsklasse 2 (dubbel of versterkte isolatie/beschermende isolatie).
5 Veiligheidsinstructies
Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheids-
informatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor
een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd,
aanvaarden wij geen verantwoordelijkheid voor hieruit resulteren persoon-
lijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprake-
lijkheid/garantie.
5.1 Algemeen
■Het artikel is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren.
■Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk
speelgoed worden.
■Als u nog vragen hebt die niet door dit informatieproduct zijn beantwoord, neem dan con-
tact op met onze technische klantendienst of ander technisch personeel.
■Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een
daartoe bevoegde werkplaats.
5.2 Omgang
■Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte
kunnen het product beschadigen.
5.3 Bedrijfsomgeving
■Stel het product niet aan mechanische spanning bloot.
■Bescherm het product tegen extreme temperaturen, sterke schokken, brandbare gassen,
stoom en oplosmiddelen.
■Bescherm het product tegen direct zonlicht.
5.4 Bediening
■Neem contact op met een deskundige wanneer u twijfelt over de werking, veiligheid of
verbinding van het product.
■Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg
ervoor dat niemand het per ongeluk kan gebruiken. Probeer het product NIET zelf te re-
pareren. Veilig gebruik kan niet langer worden gegarandeerd als het product:
– zichtbaar is beschadigd,
– niet meer naar behoren werkt,
– gedurende een langere periode onder slechte omstandigheden is opgeslagen of
– onderhevig is geweest aan ernstige transportbelasting.
5.5 Led-licht
■Niet rechtstreeks in het led-licht kijken!
■Niet direct of met optische instrumenten in de lichtstraal kijken!
5.6 Boren
Zorg ervoor geen kabels of leidingen te beschadigen wanneer u de oppervlakte
penetreert (bijvoorbeeld tijdens het boren of het insteken van bevestigingen). Het
per ongeluk penetreren van elektriciteitskabels vormt een levensgevaarlijk risico
op elektrische schokken! Controleer op verborgen draden en leidingen voordat u
begint met boren of het insteken van bevestigingen.
5.7 Elektrische installatie
WAARSCHUWING!Veiligheidsgevaar!
Het product dient uitsluitend te worden geïnstalleerd door personen met de vereiste techni-
sche kennis en ervaring! *)
Als het apparaat niet goed wordt geïnstalleerd, dan bestaat er een risico:
■voor uw eigen leven
■voor het leven van de gebruiker van het elektrische apparaat
■op ernstige schade aan eigendommen, bijvoorbeeld brandschade
■persoonlijke aansprakelijkheid voor persoonlijk letsel en materiaalschade
Raadpleeg altijd een elektricien!
*) Technische kennis vereist voor het uitvoeren van de installatie:
Voor de installatie is de volgende gespecialiseerde kennis vereist, in het bijzonder:
■De “Vijf Veiligheidsregels”: Loskoppelen van de netvoeding; beveiliging tegen onbedoeld
inschakelen; garanderen dat er geen spanning aanwezig is; aarde en kortsluiting;
stroomgeleidende onderdelen in de buurt afdekken of beschermen
■Gebruik geschikt(e) gereedschap, meetapparatuur en persoonlijke beschermingsmidde-
len wanneer nodig
■Analyse van meetresultaten
■Gebruik van elektrische installatiematerialen om te voldoen aan de vereisten voor
stroomonderbreking
■IP-beschermingsklasse
■Installatie van elektrische installatiematerialen
■Het voedingstype (TN-systeem, IT-systeem, TT-systeem) en de corresponderende crite-
ria voor aansluiting (klassieke aarding, beschermende aarding, vereiste aanvullende
maatregelen, enz.)
Als u geen professional bent, voer de installatie dan niet zelf uit, laat het over aan een speci-
alist.
6 Installatie
Belangrijk:
Voor een effectieve bescherming tegen binnendringen moet de kabelwartel goed vastzit-
ten.
Gebruik de montagebeugel als een sjabloon
om de boorgaten te markeren.
■Kabel in de armatuur gestoken: ≥200
mm
■Lengte blote geleider: 8 mm

8

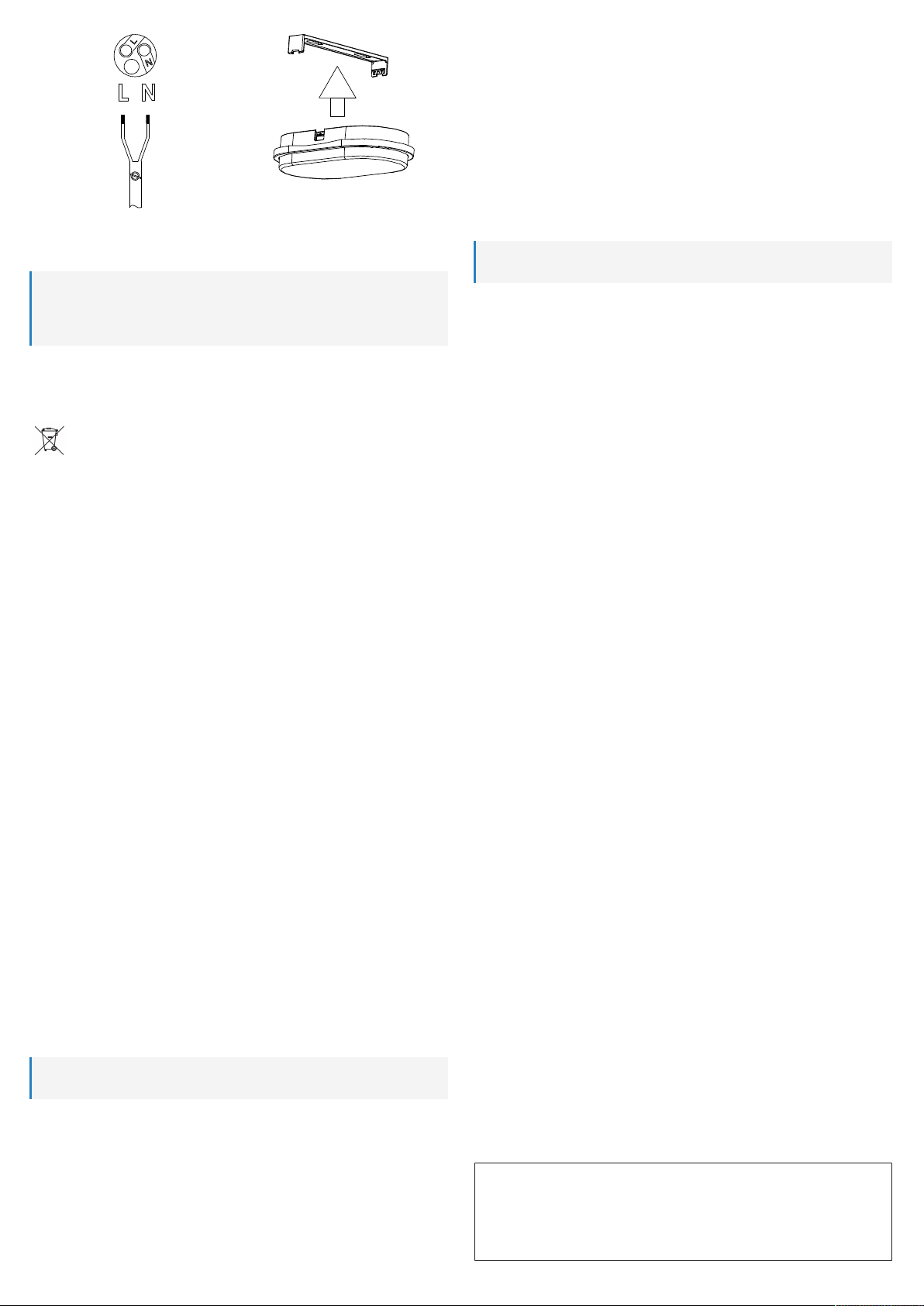

Sluit de draad aan op de klemmen. Zet de armatuur vast in de beugel.
7 Onderhoud en reiniging
Belangrijk:
– Gebruik geen agressieve reinigingsmiddelen, wrijfalcohol of andere chemische oplos-
singen. Ze beschadigen de behuizing en kunnen storingen in het product veroorzaken.
– Dompel het product niet in water.
1. Koppel het product los van de voeding.
2. Reinig het product met een droog, pluisvrij doekje.
8 Verwijdering
Alle elektrische en elektronische apparatuur die op de Europese markt wordt ge-
bracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit ap-
paraat aan het einde van zijn levensduur gescheiden van het ongesorteerd ge-
meentelijk afval moet worden weggegooid.
Iedere bezitter van oude apparaten is verplicht om oude apparaten gescheiden
van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn ver-
plicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten,
evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen
worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij
een inzamelpunt.
Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude ap-
paratuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden
(meer informatie op onze website):
■in onze Conrad-filialen
■in de door Conrad gemaakte inzamelpunten
■in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesys-
temen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG
Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eind-
gebruiker verantwoordelijk.
Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden
voor het inleveren van oude apparaten en het recyclen van oude apparaten.
9 Technische gegevens
9.1 Bestelnr.: 2752213
Ingang............................................. 220 - 240 V/AC, 50/60 Hz, 12 W
Beschermingsklasse....................... II
Beschermingsgraad........................ IP65
Materiaal
Behuizing: ABS, deksel: opaal polycarbonaat
Energieverbruik .............................. 12 kWh / 1000 u
Kleurtemperatuur............................ 4000 K
Led ................................................. Aantal: 80 stuks, levensduur: 50000 uur, chip: 2835
Lichtstroom..................................... 1320 lm
Lumen per watt............................... 110 lm/W
Kleurweergave................................ Ra >80
Kabel .............................................. H05RN-2 x 1,0 mm2 / H07RN-2 x 1,5 mm2
Belangrijk:
Gebruik geen PVC-bedrading
Bedrijfsomstandigheden................. -15 tot +40 °C
Opslagomstandigheden.................. -15 tot +60 °C
Afmetingen (L x B x H) ................... 200 x 120 x 51 mm
Gewicht........................................... 206 g
9.2 Bestelnr.: 2753292
Ingang............................................. 220 - 240 V/AC, 50/60 Hz, 15 W
Beschermingsklasse....................... II
Beschermingsgraad........................ IP65
Materiaal
Behuizing: ABS, deksel: opaal polycarbonaat
Energieverbruik .............................. 15 kWh / 1000 u
Kleurtemperatuur............................ 4000 K
Led ................................................. Aantal: 104 stuks, levensduur: 50000 uur, chip: 2835
Lichtstroom..................................... 1800 lm
Lumen per watt............................... 120 lm/W
Kleurweergave................................ Ra >80
Kabel .............................................. H05RN-2 x 1,0 mm2 / H07RN-2 x 1,5 mm2
Belangrijk:
Gebruik geen PVC-bedrading
Bedrijfsomstandigheden................. -15 tot +40 °C
Opslagomstandigheden.................. -15 tot +60 °C
Afmetingen (Ø x H)......................... 250 x 60 mm
Gewicht........................................... 408 g
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Elke reproductie, ongeacht de methode, bijv. fotokopie, microverfil-
ming of de registratie in elektronische gegevensverwerkingssystemen, vereist de voorafgaande schriftelijke toestemming
van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk be-
zorgen.
Copyright by Conrad Electronic SE.
*2752213_2753292_V2_0923_dh_mh_nl 18014399362663819-4 I3/O2 en
