Symbo xBot 5 User manual

SYMBO xBot 5 / xBot 5 PRO
Návod k obsluze
Instrukcja obsługi
Návod na použitie
User manual
Česky
Polski
Slovensky
English
www.symbo.eu

www.symbo.eu

OBSAH
1.
2.
3.
4.
Důležité bezpečnostní upozornění ........................................................................ 1
Kontrolní dotykový panel ......................................................................................... 7
Nabíjení baterie ......................................................................................................... 8
Zapnutí/ Stand-by/ Režim spánku ........................................................................... 9
Před prvním použitím ............................................................................................... 9
Naplánování času úklidu ........................................................................................ 10
Režimy vysávání ...................................................................................................... 11
Jak používat mopovací nádobku 2v1 .................................................................... 12
Používání magnetické pásky .................................................................................. 13
Aplikace .................................................................................................................... 13
Obsah balení ............................................................................................................. 2
Popis zařízení .......................................................................................................... 3-5
Technická specikace ................................................................................................ 6
Čištění odpadní nádobky a ltrů ..................................................................... 14-15
Čištění senzorů a nabíjecích kontaktů .................................................................. 16
Čištění bočních kartáčků ........................................................................................ 16
Čištění hlavního rotačního kartáče ....................................................................... 16
Důležité bezpečnostní upozornění
Obsluha a používání
Obsah balení, popis zařízení a technická specikace
Čištění a údržba
Chybové hlášky a řešení problémů ...................................................................... 17
Výměna baterie ....................................................................................................... 18
Chybové hlášky a řešení problémů
Recyklace a likvidace .............................................................................................. 19
Recyklace a likvidace
5.
6.
www.symbo.eu

DŮLEŽITÉ BEZPEČNOSTNÍ UPOZORNĚNÍ
VAROVÁNÍ
PŘED PRVNÍM POUŽITÍM SI PROSÍM PŘEČTĚTE TYTO BEZPEČNOSTNÍ INSTRUKCE A DODRŽUJTE SPRÁVNÉ
POUŽÍVÁNÍ VÝROBKU.
1. Toto zařízení není určené k tomu, aby ho obsluhovaly děti a osoby s omezenými fyzickými, smyslovými nebo
mentálními schopnostmi, nedostatkem zkušeností nebo vědomostí, pokud nejsou pod dohledem nebo
vedením osoby zodpovědné za jejich bezpečnost.
2. Výrobek používejte jen při teplotách od 0 °C do 40 °C a neumísťujte ho v blízkosti rozpálených zařízení ani
nevystavujte dlouhodobějšímu slunečnímu záření.
3. Nepoužívejte zařízení na výše položených místech, než je výška uživatele. Zamezíte tak případnému pádu
zařízení a zranění člověka.
4. Výrobek je určený pro domácí použití. Nepoužívejte ho v komerčních ani průmyslových prostorech.
5. Před použitím odstraňte z podlahy všechny možné překážky jako např. křehké předměty, volné kabely,
oblečení apod. a zvedněte i záclony a závěsy, abyste předešli případným nehodám.
6. Zajistěte, aby se do kol zařízení nezachytily žádné předměty, jako např. obalový materiál, oblečení, kousky
látek, provázků atd.
7. Před použitím zkontrolujte, zda je odpadní nádobka prázdná.
8. Neseďte na zařízení, ani na něj neumisťujte žádné předměty. Dbejte zvýšené opatrnosti, pokud se v blízkosti
nacházejí děti nebo domácí zvířata.
9. Používejte pouze příslušenství doporučené a dodávané výrobcem. Používejte pouze adaptér od výrobce.
10. Pokud nebudete zařízení delší dobu používat nebo při transportu, vypněte jej hlavním vypínačem. Při delším
skladování se doporučuje zařízení odpojit a vyjmout baterii.
11. Zařízení uchovávejte mimo dosah horkých a hořlavých předmětů.
12. Nepokládejte zařízení do vody nebo jiné tekutiny. Zařízení neskladujte na místech, ze kterých může
spadnout nebo se dostat do kontaktu s vodou.
13. Nedotýkejte se zařízení ani dalších jeho částí vlhkými ani mokrými rukami.
14. Nenabíjejte zařízení v extrémně teplém nebo chladném prostředí, může to ovlivnit životnost baterie.
15. Když se zařízení nabíjí, nepokládejte ho na žádné jiné elektrické zařízení a nechte jej mimo dosah ohně a
vody.
16. Dávejte pozor, abyste nezničili napájecí kabel, nabíjecí adaptér nebo nabíjecí stanici. Nezatěžujte je ničím
těžkým, ani za ně netahejte. Zamezte kontaktu kabelu s čímkoliv horkým.
17. Nepoužívejte zařízení v případě poškozeného kabelu nebo jeho součásti. Nepoužívejte zařízení, pokud
nepracuje správně, spadlo na zem, bylo namočené nebo jinak poškozené.
18. V případě poškozeného kabelu kontaktujte prodejce a nepoužívejte zařízení, dokud nebude problém
vyřešený.
19. Před předáním zařízení na sběrné místo k recyklaci je třeba baterii nechat úplně vybít a vyjmout ze zařízení.
Vyjmutou baterii je třeba předat na sběrné místo určené k recyklaci baterií.
20. Před vyjmutím baterie musí být zařízení odpojeno od elektrické sítě.
21. Prosím, po skončení životnosti baterie ji recyklujte v souladu s lokálními zákony a nařízeními.
1
Zařízení v žádném případě nespalujte, hrozí riziko výbuchu baterie. Zařízení se musí
používat v souladu s tímto návodem k obsluze. Výrobce, dovozce, ani prodejce
nemohou odpovídat za žádné škody nebo zranění způsobené nesprávným používáním
zařízení.
www.symbo.eu

PLAN HOME
MODE CLK MAX
ON/OFF
PLAN HOME
MODE CLK MAX
ON/OFF
PLAN HOME
MODE CLK MAX
ON/OFF
PLAN HOME
MODE CLK MAX
ON/OFF
PLAN HOME
MODE CLK MAX
ON/OFF
PLAN HOME
MODE CLK MAX
ON/OFF
PLAN HOME
MODE CLK MAX
ON/OFF
PLAN HOME
MODE CLK MAX
ON/OFF
Seznam položek xBot 5 xBot 5 PRO
1. Robotický vysavač 1 ks 1 ks
2. Nabíjecí stanice 1 ks 1 ks
3. Napájecí adaptér 1 ks 1 ks
4. Dálkový ovladač (neobsahuje baterie) 1 ks 1 ks
5. Pár náhradních bočních kartáčků 1 ks 1 ks
6. Náhradní mopovací textilie 1 ks 1 ks
7. HEPA Design ltr 1 ks 3 ks
8. 2v1 Odpadní a mopovací nádobka 1 ks 1 ks
9. Magnetická páska - 1 ks
10. Štětec na čištění 1 ks 1 ks
11. Návod k obsluze 1 ks 1 ks
2.1. 3. 4.
5. 6. 7. 8.
9. 10. 11.
OBSAH BALENÍ
2
Nabíjecí kontakty
Přední kolečko
Kryt baterie
SYMBO xBot 5 / xBot 5 PRO
Návod k obsluze
Instrukcja obsługi
Návod na použitie
User manual
Český
Polski
Slovenský
English
www.symbo.eu

POPIS ZAŘÍZENÍ
3
Dotykový panel
Vrchní kryt
Nárazník
Gumový chránič nárazníku
Kryt hlavního rotačního kartáče
Hlavní rotační kartáč
Levý boční kartáček
Nabíjecí kontakty
Přední kolečko
Pravý boční
kartáček
Kryt baterie
Pravé kolečko
pohonu
Konektor pro nabíjecí
adaptér
Mopovací textilie
Levé kolečko pohonu
Spodní kryt
2v1 Odpadní mopovací nádobka
Hlavní vypínač
www.symbo.eu

POPIS ZAŘÍZENÍ
4
Pružinka
Otvírání odpadní nádobky
Spodní kryt odpadní
nádobky
Vrchní kryt odpadní
nádobky
Primární ltr s
držákem HEPA
design ltru
HEPA Design Filtr
Úchyt ltrů
Pružinka
Vnitřní příčka odpadní
nádobky
Odpadní nádobka
Nabíjecí stanice
Konektor pro
nabíjecí adaptér
Vrchní kryt nabíjecí stanice
Prostřední kryt nabíjecí
stanice
Nabíjecí kontakty
www.symbo.eu

POPIS ZAŘÍZENÍ
5
PLAN HOME
MODE CLK MAX
ON/OFF

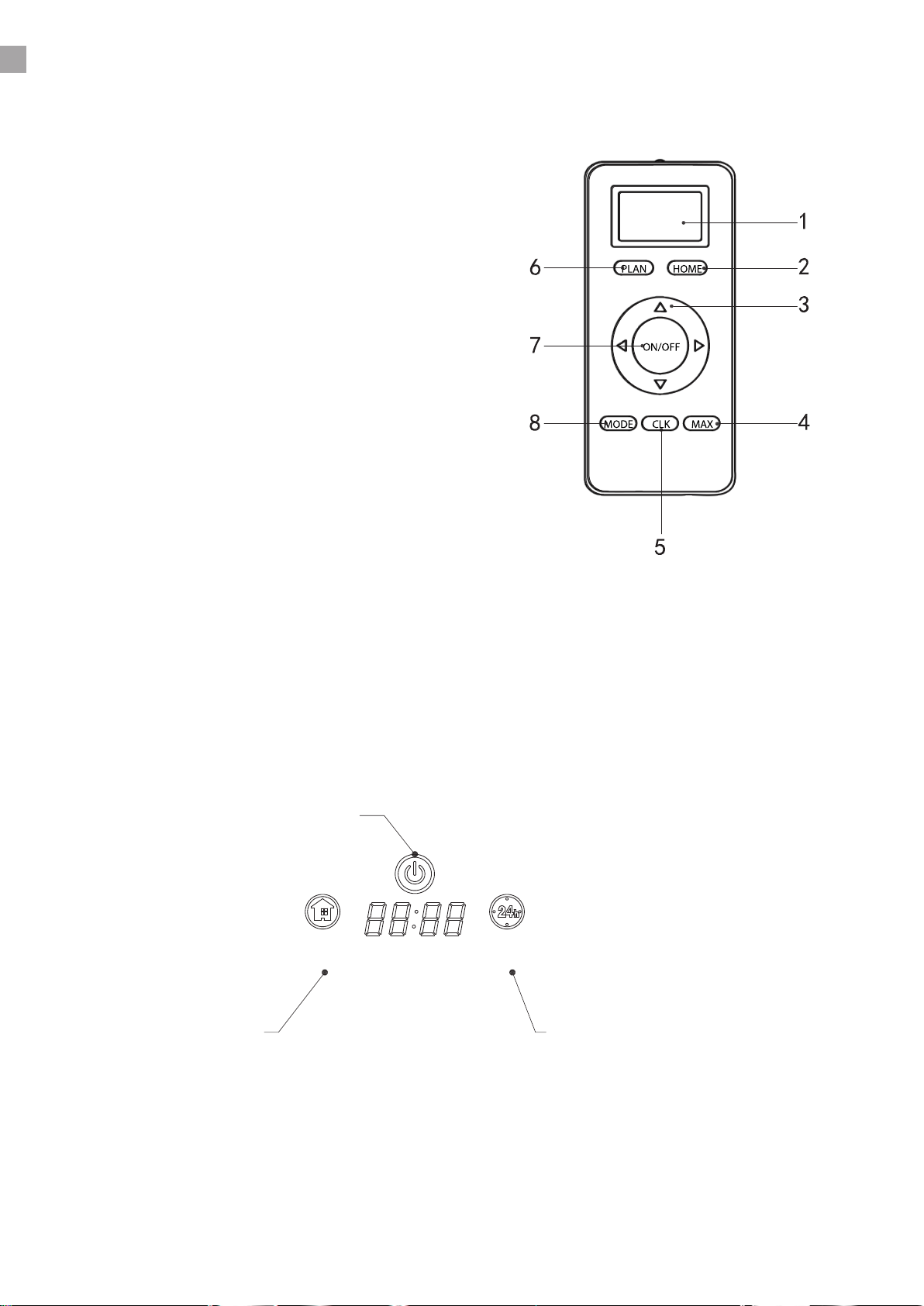

1. LCD displej
2. HOME: tlačítko návratu do nabíjecí stanice
3. Směrová tlačítka
(fungují jen pokud je robot v stand-by režimu)
4. MAX: tlačítko maximálního sacího výkonu
(funguje jen v stand-by režimu)
5. CLK: tlačítko nastavení času dálkového ovládače
6. PLAN: tlačítko naplánování času úklidu (odložený start)
7. ON/OFF: tlačítko zapnutí/vypnutí nebo startu/pauzy vysávání
(pokud je robot v stand-by režimu)
8. MODE: tlačítko změny módu vysávání
(funguje jen pokud je robot v stand-by režimu)
Dálkový ovladač
• Před použitím dálkového ovladače do něj vložte dvě 1,5 V baterie typu AAA.
• V případě delšího nepoužívání dálkového ovladače z něj vyjměte baterie.
• Používejte dálkový ovladač dále od nabíjecí stanice, robot jinak nemusí signál správně rozpoznat.
Kontrolní dotykový panel
PLAN: Tlačítko nastavení plánovaného
času úklidu
ON/OFF: Tlačítko zapnutí/vypnutí
HOME: Tlačítko návratu do
nabíjecí stanice
www.symbo.eu

TECHNICKÁ SPECIFIKACE
6
• Hmotnost: 2.8 kg
• Výška: 79 mm
• Průměr: 330 mm
• Vstup: 100-240 V, ~50/60 Hz, 400 mA
• Výstup: 24 V, 600 mA
• Baterie: Li-Ion, 2150 mAh
• Hlučnost: < 65 dB
• Sací výkon: 1300 Pa
• Kapacita odpadní nádobky: 0.5 L
• Kapacita nádobky 2v1: na odpad 0.3 L, na vodu: 0.2 L
• Doba nabíjení baterie: 4 hodiny
• Výdrž baterie: 110-120 minut
Technická specikace se může změnit bez předchozího upozornění.
www.symbo.eu

OBSLUHA A POUŽÍVÁNÍ
7
1. “ ” Tlačítko ON/OFF
A. Pokud je robot v režimu spánku, jedním stisknutím ho vzbudíte, po dalším stisknutí spustíte režim
automatického úklidu.
B. Podržením tlačítka na 3 sekundy se robot ze stand-by režimu dostane do režimu spánku.
C. Při nastavování plánovaného času úklidu slouží k potvrzení nastavení.
D. Při nastavování aktuálního času slouží k potvrzení nastavení.
E. V stand-by režimu stisknutím spustíte automatický úklid.
F. V pracovním režimu stisknutím robota zastavíte.
2. “ ” Tlačítko návratu do nabíjecí stanice / tlačítko nastavení času (+)
A. V režimu nastavení aktuálního času nebo nastavení plánovaného času úklidu stiskněte jednou pro zvýšení
času, pokud tlačítko podržíte, čísla se budou zvyšovat po dobu držení tlačítka.
B. V ostatních režimech stisknutím tohoto tlačítka robot začne hledat nabíjecí stanici.
C. V stand-by režimu delším podržením po dobu 3 sekund spustíte režim párování robota s aplikací, na displeji
se zobrazí nápis SUCC.
3. “ ” Tlačítko nastavení plánovaného času úklidu
V stand-by režimu nebo při nabíjení stisknutím tohoto tlačítka spustíte/ukončíte proces nastavování aktuálního
času, delším podržením po dobu 3 sekund spustíte/ukončíte režim nastavení plánovaného času úklidu.
4. “ ” + “ ” Souběžné stisknutí
V stand-by režimu, stiskněte tlačítka HOME a PLAN pro vypnutí zvukových hlášek.
PLAN: Tlačítko nastavení plánovaného
času úklidu
ON/OFF: Tlačítko zapnutí/vypnutí
HOME: Tlačítko návratu do
nabíjecí stanice
www.symbo.eu

OBSLUHA A POUŽÍVÁNÍ
8
Pomocí nabíjecí stanice
Umístěte nabíjecí stanici ke stěně tak, aby v okolí 1 metru po stranách a
2 metry vpředu nebyly žádné překážky (viz. obrázek).
Stisknutím tlačítka HOME na dálkovém ovladači nebo přímo na těle
robota začne automatické hledání nabíjecí stanice. Po jejím nalezení
se robot začne sám nabíjet. Nebo můžete robota položit do nabíjecí
stanice manuálně, ale ujistěte se, že ho umisťujete na nabíjecí kontakty
správně.
Poznámky:
• Robot musí být zapnutý, aby bylo možné nabíjení.
• Když se robot nabíjí, LED panel postupně ukazuje „1111“ zleva doprava.
• Když je robot nabitý, zobrazí se „FULL“ na LED panelu.
• Pokud v stand-by režimu robot zahlásí hlášku „Please charge“, znamená to, že je třeba nabít baterii.
• Pokud během úklidu robot zjistí, že mu dochází baterie, začne sám hledat nabíjecí stanici a začne se dobíjet
automaticky.
Tipy na prodloužení životnosti baterie
• Prosím, před prvním použitím nabíjejte robota alespoň 12 hodin.
• Nabijte robota co nejdřív, když mu dojde baterie.
• Pokud víte, že robota nebudete delší dobu používat, nabijte ho do plna, vypněte robota hlavním tlačítkem a
odložte na suché a chladné místo. Případně můžete baterii z robota úplně vyjmout.
• Pokud jste robota nepoužívali déle jak 3 měsíce, prosím, nechte ho nabíjet alespoň 12 hodin.
1.
Nabíjení baterie
Pomocí adaptéru
Zasuňte konektor adaptéru do robota a následně zapojte adaptér do
elektrické sítě.
2.
Robotický vysavač je možné nabíjet automaticky pomocí nabíjecí stanice nebo manuálně adaptérem.
www.symbo.eu

OBSLUHA A POUŽÍVÁNÍ
9
1. Zapnutí
A. Zapněte robota hlavním tlačítkem na jeho pravé straně, uvede se do stand-by režimu.
B. V stand-by režimu stiskněte tlačítko ON/OFF na robotovi nebo na dálkovém ovladači pro zahájení úklidu.
Poznámka: Pokud je robot v režimu spánku, stiskněte nejprve tlačítko ON/OFF na robotovi nebo na dálkovém ovladači
pro probuzení do stand-by režimu. Dalším stisknutím spustíte úklid.
2. Stand-by režim
Režim stand-by znamená, že robot je zapnutý, připravený k vykonání příkazu. Když robot uklízí, stisknutím tlačítka
ON/OFF na robotovi nebo dálkovém ovladači ho uvedete do stand-by režimu.
3. Režim spánku
Po pár minutách nečinnosti se robot přepne do režimu spánku. Když je robot v tomto režimu, stisknutím tlačítka
ON/OFF na robotovi nebo na dálkovém ovladači ho probudíte do stand-by režimu.
Zapnutí/ Stand-by/ Režim spánku
Před prvním použitím
Před prvním spuštěním robota nasaďte boční kartáčky (A) na správná místa (R pasuje k R, podobně strana L) a
odstraňte chrániče nárazníku (B). Prosím, před prvním použitím nechejte robota nabíjet alespoň 12 hodin (případně
přes noc), abyste zabezpečili co nejdelší životnost baterie.
(A)
(B)
www.symbo.eu

OBSLUHA A POUŽÍVÁNÍ
10
Naplánování času úklidu
Můžete naplánovat, aby robot začal sám uklízet v určitou dobu jednou za den (nebo v různou dobu jednou za den
při nastavení přes aplikaci). Načasování úklidu se řídí systémovým časem robota. Aby robot začal uklízet ve správný
čas, je nejprve třeba nastavit systémový čas robota. Ten lze nastavit manuálně nebo se automaticky synchronizuje s
aktuálním časem smartphonu (po připojení přes Wi-Fi). Ujistěte se, že je robot v stand-by režimu nebo se nabíjí, aby
bylo možné nastavit aktuální čas nebo naplánovat spuštění úklidu. Po nastavení času úklidu, robot začne uklízet v
nastavený čas každý den.
Poznámka: když vypnete robota hlavním vypínačem, naplánovaný čas úklidu se vymaže. Pokud chcete využívat
automatický úklid, je třeba ponechat vysavač na nabíjecí stanici.
1. Nastavení aktuálního systémového času robota
• Stiskněte PLAN na displeji robota pro vstup do nastavování času - dvě číslice vlevo (představující hodiny) začnou
blikat.
• Stiskněte HOME na displeji robota pro zvyšování hodin. Pokud toto tlačítko podržíte, čas se bude kontinuálně
zvyšovat dokud ho zas nepustíte.
• Stiskněte ON/OFF na displeji robota pro potvrzení a přechod do nastavení minut - dvě číslice vpravo začnou
blikat. Stiskněte HOME pro postupné zvyšování minut, držte pro kontinuální zvyšování.
• Stiskněte ON/OFF pro potvrzení a následně PLAN pro ukončení nastavování systémového času robota.
2. Naplánování času úklidu
Automatické zahájení úklidu lze nastavit na přesný čas na robotovi, na dálkovém ovladači lze nastavit pouze přibližný
čas (jako odložený start). První krok je podobný v obou případech dále postupujte podle použitého způsobu, buď na
robotovi, dálkovém ovladači nebo přes aplikaci.
• Podržte tlačítko PLAN na displeji robota nebo na dálkovém ovladači po dobu 3 sekund pro vstup do nastavování
plánu úklidu - dvě číslice vlevo (představující hodiny) začnou blikat.
• Na robotovi: Stiskněte HOME na displeji robota pro zvyšování hodin. Pokud toto tlačítko podržíte, čas se bude
kontinuálně zvyšovat, dokud ho zas nepustíte. Stiskněte ON/OFF pro potvrzení a zahájení nastavování minut -
dvě číslice vpravo začnou blikat. Stiskněte HOME pro postupné zvyšování minut, držte pro kontinuální zvyšování.
Stiskněte ON/OFF pro potvrzení nastaveného času úklidu, následně stiskněte PLAN pro ukončení nastavování
plánu úklidu.
• Na dálkovém ovladači: stiskněte směrová tlačítka pro nastavení odloženého čas úklidu (například: čas robota je
nastaven na 17:00, odložený čas nastavíte na 2:30, takže robot začne uklízet v 19:30). Následně namiřte dálkový
ovladač na robota a stiskněte tlačítko ON/OFF na ovladači pro potvrzení nastaveného času. V případě, že se
podařilo čas úspěšně nastavit, LED displej na robotu zobrazí naplánovaný čas spuštění. Potom podržte po dobu
3 sekund tlačítko PLAN na ovladači pro ukončení nastavování.
• Přes aplikaci (pokud Váš model podporuje Wi-Fi): je možné naplánovat čas uklízení na každý den v jiný čas. Řiďte
se prosím instrukcemi v aplikaci.
3. Zrušení naplánovaného času úklidu
• Na robotovi: nastavte naplánovaný čas na „00:00“
• Na dálkovém ovladači: nastavte naplánovaný čas na „00:00“, následně namiřte dálkový ovladač na robota a
stiskněte tlačítko ON/OFF na ovládači pro potvrzení.
• Přes aplikaci (pokud Váš model podporuje Wi-Fi)
www.symbo.eu

OBSLUHA A POUŽÍVÁNÍ
11
Režimy vysávání
Níže najdete rozpis jednotlivých režimů úklidu.
Automatický režim
V stand-by režimu stiskněte tlačítko ON/OFF na robotovi nebo na
dálkovém ovladači pro zahájení úklidu v automatickém režimu. Robot
bude využívat Smart GYRO navigaci pro důkladné vysávání a pokrytí co
největší plochy.
Další režimy vysávání
Pro změnu režimu stiskněte tlačítko MODE na dálkovém ovladači:
• MODE 1: edge cleaning – režim vysávání rohů, robot bude vysávat
rohy, podél stěn a předmětů při stěnách.
• MODE 2: local cleaning – lokální čištění, robot bude vysávat plochu o
rozloze přibližně 2 x 2 m.
• MODE 3: random cleaning – režim náhodného pohybu, robot bude
vysávat náhodně (nebude využívat svůj navigační systém).
• MODE 4: double cleaning – robot vysaje prostor 2x (režim vhodný
pouze pro menší prostory).
Po opětovném stisknutí tlačítka MODE přejde robot do stand-by režimu.
Režim MAX
Stisknutím tlačítka MAX na dálkovém ovladači aktivujete zvýšený sací
výkon. Robot bude využívat Smart GYRO navigaci.
www.symbo.eu

OBSLUHA A POUŽÍVÁNÍ
12
Jak používat mopovací nádobku 2v1
Robot může využívat také nádobku 2v1 na vysávání a mokré mopování zároveň. Stačí, když do vysavače vložíte tuto
nádobku místo klasické odpadní nádobky. Před použitím postupujte podle následujících kroků:
1. Odeberte odpadní nádobku z mopovací nádobky 2v1.
2. Naplňte mopovací nádobku čistou vodou.
3. Navlhčete mopovací textilii a připevněte ji na spodní stranu mopovací nádobky.
4. Vložte odpadní nádobku do mopovací a zatlačte, aby v ní pevně držela.
5. Zasuňte mopovací nádobku do robota.
1.
2.
3.
4. 5.
Poznámka: mopovací nádobka 2v1 má elektronicky řízenou vodní pumpu na dávkování vody. To také umožňuje
zastavení dávkování vody v případě, že robot dokončí mopování a nabíjí se v nabíjecí stanici.
www.symbo.eu

OBSLUHA A POUŽÍVÁNÍ
13
Používání magnetické pásky
Magnetická páska slouží na vymezení prostoru, ve kterém nechcete, aby robot uklízel. Využít ji můžete například na
ohraničení misek s jídlem a vodou pro psa, na zamezení vstupu do některých místností a podobně.
X
Umístěte magnetickou pásku na podlahu a robot ji bude
vnímat jako překážku, za kterou se nedostane. Pásku
můžete umístit i pod koberec, podlepit oboustrannou
lepící páskou, případně nařezat na menší kousky. Pásku
je možné dokoupit a rozšířit tak vymezenou oblast.
Poznámka: některé modely (xBot 5 PRO) mají magnetickou pásku už v obsahu balení, u dalších je potřebné pásku
dokoupit.
Aplikace
Pokud Váš model podporuje Wi-Fi, je možné ho ovládat pomocí aplikace.
1. Nainstalujte si aplikaci přes Google Play nebo Apple App Store.
2. Spusťte aplikaci a před prvním použitím proveďte registraci.
3. Spárujte aplikaci s robotem (postupujte podle instrukcí v aplikaci).
4. Ovládejte robota přes aplikaci (pohyb, načasování úklidu, statistiky, ...).
Poznámky: před prvním připojením musí být robot i mobilní zařízení připojené k té samé Wi-Fi síti. Ujistěte se, že je
mobilní zařízení připojené na 2,4 GHz síť (a ne 5 GHz) a Wi-Fi signál je dostatečně silný. Pravidelně aktualizujte aplikaci
pro získání nejnovějších funkcí.
iOS Android
www.symbo.eu

ČIŠTĚNÍ A ÚDRŽBA
14
Čištění odpadní nádobky a ltrů
A. Vyjměte odpadní nádobku z
robota stisknutím tlačítka a
vytáhněte ji
D. Vysypte odpad z nádobky do koše
B. Otevřete odpadní nádobku
E. Vyčistěte oba ltry
C. Vyjměte oba ltry
F. Vložte ltry zpět do odpadní
nádobky
Vyprázdněte a vyčistěte nádobku po každém použití:
www.symbo.eu

ČIŠTĚNÍ A ÚDRŽBA
Čištění odpadní nádobky a ltrů
15
A. Vyjměte mopovací nádobku
z robota stisknutím tlačítka a
vytáhněte ji
D. Otevřete odpadní nádobku
B. Zdvihněte držadlo a zatáhněte
E. Vyjměte oba ltry
C. Odeberte odpadní nádobku z
mopovací nádobky
F. Vysypte odpad z nádobky do koše
G. Vyčistěte oba ltry
Mopovací nádobku 2v1 můžete čistit podobně:
H. Vložte ltry zpět do odpadní
nádobky
Odpadní nádobka může být vyčištěna i vodou. Opláchnout můžete i primární ltr. Po vyčištění vodou nechte
nádobku i ltr dokonale vysušit. HEPA design ltr nemyjte vodou, ztrácí tím svou efektivitu. Primární ltr a HEPA
design ltr jsou spotřební produkty, které se používáním opotřebovávají. Pro dosažení maximálního efektu ltrace
se doporučuje je pravidelně měnit, podle opotřebení.
Poznámka: vylijte také zbytkovou
vodu z mopovací nádobky.
www.symbo.eu

ČIŠTĚNÍ A ÚDRŽBA
16
Čištění senzorů a nabíjecích kontaktů
Prosím, čistěte pravidelně senzory proti
pádu ze schodů, infračervené senzory v
nárazníku robota a nabíjecí kontakt na
robotu a nabíjecí stanici. Nejlepší suchou
utěrkou.
Nabíjecí kontakty
Čištění bočních kartáčků
Pravidelně odstraňujte případný zamotaný materiál (vlasy, vlákna, ...)
z bočních kartáčků a z prostoru pod nimi (nejlépe jejich odpojením
od těla robota). Pokud jsou boční kartáčky rozcuchané nebo
deformované, vložte jejich štětinky do teplé vody alespoň na 5
sekund (měly by se narovnat). Pokud jsou boční kartáčky poškozené
nebo mají příliš krátké štětinky, prosím, vyměňte je za nové.
Čištění hlavního rotačního kartáče
Prosím, pravidelně čistěte také hlavní rotační kartáč. Odstraňte všechny nečistoty, prach, namotané vlasy.. jednak z
kartáče, ale také z jeho ložisek.
www.symbo.eu

Kód
chyby Možná příčina Řešení
E2 Robota není možné nabít, protože
je vypnutý Zapněte robota hlavním vypínačem.
E3 Baterie je vybitá nebo nabíjení
selhalo Prosím, nabijte robota.
E11 Chyba v levém senzoru proti pádu
Prosím, očistěte senzory proti pádu, odstraňte
překážky z kola, případně položte robota
pořádně na podlahu.
E12 Chyba v pravém senzoru proti pádu
E13 Chyba v předním senzoru proti
pádu
E21 Chyba v levém kole pohonu
E22 Chyba v pravém kole pohonu
E23 Zdvihnuté přední kolečko
E31 Chyba v levé části nárazníku Odstraňte všechny překážky z nárazníku.
Pokud to nepomůže, kontaktujte prosím
zákaznické oddělení.
E32 Chyba v pravé části nárazníku
E33 Chyba v přední části nárazníku
E41 Přetížení levého kola pohonu Odstraňte všechny překážku z kola. Pokud
to nepomůže, kontaktujte prosím zákaznické
oddělení.
E42 Přetížení pravého kola pohonu
E43 Přetížení levého bočního kartáčku Odstraňte všechny překážky z bočního
kartáčku. Pokud to nepomůže, kontaktujte
prosím zákaznické oddělení.
E44 Přetížení pravého bočního kartáčku
E45 Přetížení motoru sání Prosím kontaktujte zákaznické oddělení.
E46 Přetížení hlavního rotačního kartáče
Odstraňte všechny překážky z hlavního
kartáče. Pokud to nepomůže, kontaktujte
zákaznické oddělení.
LO Baterie je vybitá Prosím, nabijte robota.
11:11 Nabíjení probíhá Robot se nabíjí. Není potřebný žádný zásah.
FULL Nabíjení je ukončeno Baterie je plně nabitá a robot je připravený k
úklidu.
CONN Wi-Fi se připojuje
FAIL Problém s Wi-Fi připojením Zkuste se připojit k Wi-Fi znovu.
SUCC Wi-Fi úspěšně odpojena Robot byl úspěšně odpojen od Wi-Fi sítě.
Poznámka: pokud výše uvedená řešení nepomohla, zkuste robota vypnout a znovu zapnout. Pokud ani to
nepomůže, prosím, kontaktujte zákaznické oddělení.
CHYBOVÉ HLÁŠKY A ŘEŠENÍ PROBLÉMŮ
17
www.symbo.eu
