INSTALLATION AND MAINTENANCE INSTRUCTIONS
FOR MODEL 22051TLE / 22051TLEI

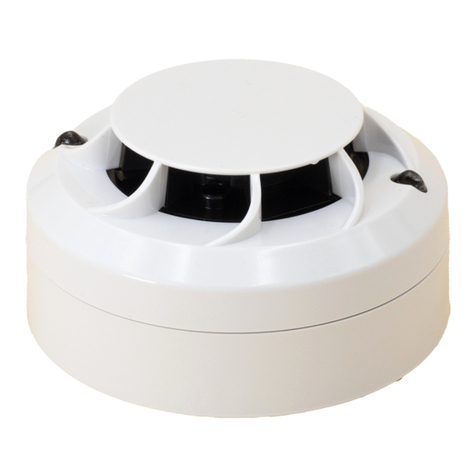

MULTICRITERIA FIRE SENSOR
GENERAL DESCRIPTION
Models 22051TLE and 22051TLEI intelligent multicriteria sensors are plug-in type re
sensorsthatcombinethreetypesofdetectioncapabilitywithaddressablecommunications.
Aphotoelectronicsensingchamberdetectssmoke,whileathermalelementprovidesrate-
of-rise and xed temperature heat sensing and an infra-red sensor adds further detection
ability.Thesesensorsare designed for open areaprotectionandmust only be connected
tocontrolpanelsthatuseacompatibleproprietarycommunicationprotocolformonitoring
andcontrol.
The22051TLEIsensorcontainsanisolator,ifinstallingthisversioncheckthepaneldocu-
mentationfordetailsofhowmanyisolatorscanbeusedonaloop.
TwoLEDsoneachsensorlighttoprovidealocal360ovisiblesensorindication(operationof
LEDsaredependentonpanel). RemoteLEDindicatorcapabilityisavailableasanoptional
accessorywiredtothestandardbaseterminals(againdependentonpanel).
SPECIFICATIONS
Operating Voltage Range: 15to32 VDC(15to28for 22051TLEIisolated)
Max. Standby Current (no comm.): 200 µA @24 V and 25oC
(comm. LED blink enabled - 5 sec) 300 µA @24 V and 25oC
(Read 16 sec. LED blink 8 sec) 220 µA @24 V and 25oC
add 50 µA for 22051TLEI Isolated
Max. Alarm Current (LED on): add 3.5 mA @ 24 V and 25oC
OperatingHumidityRange: 15%to90%RelativeHumidity,Non-Condensing
NominalActivationTemperature: 58°C
Isolator Characteristics (22051TLEI Only)
Maximum rated continuous current with the isolator closed (Ic max): 1A
Maximum rated isolator current (under short circuit) (Is max): 1A
Max. leakage current (IL max) with the isolator open (isolated state): 15mA
Max. series impedance with the isolator closed (Zc max): 170 m ohm at 15Vdc
Independently tested and certied to: EN54-7: 2000, EN54-5: 2000 Class A1R and
CEA4021(andEN54-17:2005fortheTLEI)
WIRING GUIDE
Refertotheinstallationinstructionssuppliedwiththeplug-insensorbasesforwiringdetails.
AllbasesareprovidedwithterminalsforpowerandanoptionalRemoteIndicator.
Note 1:Allwiringmustconformtoapplicablelocalandnationalcodesandregulations.
Note 2:Verifythatallsensor bases areinstalled and thatpolarity of the wiringis correct at
eachbase.
WARNING
Disconnect loop power before installing sensors. Notify proper authorities.
SENSOR INSTALLATION
1. Set the sensor address (see gure 1) by turning the two rotary switches on the underside
ofthesensor,selectinganumberbetween01and159. (Note:Thenumberofaddresses
available will be dependent on panel capability, check the panel documentation for
informationonthis). Recordtheaddressonthelabelattachedtothebase.
Figure 1: Rotary Address Switches
2. Insertthesensorintothebaseandrotateitclockwiseuntilitlocksintoplace.
3. Afterallthesensorshavebeeninstalled,applypowertothesystem.
4. TestthesensorasdescribedunderTESTING.
5. Resetthesensorbycommunicationcommandfromthepanel.
Tamper-Resistance.
Thesesensorsincludesafeaturethat,whenactivated,preventsremovalofthesensorfrom
thebase without theuse of a tool. Referto the installationinstructions for thesensor base
fordetailsofhowtousethisfeature.
CAUTION
Dust covers help to protect units during shipping and when first installed.
They are not intended to provide complete protection against contamination
therefore sensors should be removed before construction, major re-decoration
or other dust producing work is started. Dust covers must be removed before
system can be made operational.
Figure 2: Cleaning the Sensor
Sensor Cover
Cover Removal Tabs
Thermistor
Air Guide
Sensing Chamber Cover
and Screen
Infra-Red Sensor
Thermistor Optical Sensing Chamber
MAINTENANCE
Beforecleaning,disablethesystemtopreventunwantedalarms:
1. Removethesensortobecleanedfromthesystem.
2. Gently release each of the four cover removal tabs that hold the cover in place (see gure
2)andremovethesensorcover.
3. Gentlyremovethethermistorairguidebypullingitstraightout.
4 Vacuumtheoutsideofthescreen/chambercovercarefullywithoutremovingit.
5. Removethescreen/chambercoverassemblybypullingitstraightout(takecaretoavoid
damagingthethermistor).
6. Useavacuumcleanerand/orclean,compressedairtoremovedustanddebrisfromthe
sensingchamber,sensingchambercoverandthermistorifrequired..
7. Re-install the sensing chamber cover by aligning the square and round holes on the
cover with the square and round pins around the sensing chamber, gently pressing it
homeuntilitslipsintoplace.
8. Re-install the thermistor air guide by aligning the holes in the guide with the pins on top
ofthechambercover(takecaretoavoiddamagingthethermistor).
9 Re-installthesensorcover. UsethecoverremovaltabsandLEDstoalignthecoverwith
thesensor. Snapthecoverintoplace.
10.When all sensors havebeen cleaned, restorepower to the loopand test the sensor(s)
asdescribedunderTESTING.
TESTING
Sensorsmustbetestedafterinstallationandfollowingperiodicmaintenance. Disablethe
zoneorsystemundergoingmaintenancetopreventunwantedalarms.
Testthesensorsasfollows:
Magnet Method
1. Test the sensor by positioning the test magnet (model M02-24-optional) against the
sensor body approximately 2cm from LED 1, indicated by a mark on the sensor cover
as shown in gure 3.
2. BothLED’sonthesensorshouldlatchintoalarmwithin30seconds,activatingthecontrol
panel.
Smoke Method
1. At alarm levels 4 and 5, the sensor includes electronic delays of up to 3 minutes for a
smokeonly response. To disable thedelay forten minutes, a magnet testas described
aboveshouldbecarriedoutpriortothesmoketests.
2. Use either a canned smoke aerosol or a detector tester for generating articial smoke
to test the sensor. Inject the smoke into the sensor’s chamber using the test smoke as
recommended by the manufacturer and ensure that it is present until an alarm occurs
onthesensor.
3.Theredalarm LEDshouldlatchonwithin30 secondsindicatinganalarmandactivating
thepanelintoaconditiontoindicatethesensorundertest.
Direct Heat Method (Hair dryer of 1000-1500 watts).
1. Directtheheattowardthe sensor from its side. Hold the heat sourceabout15cmaway
topreventdamagetothecoverduringtesting.
2. TheLEDsonthesensorshouldlightwhenthetemperatureatthesensorreaches58°C.
3. Resetthesensoratthesystemcontrolpanel.
Aftercompletionofthetestnotifytheproperauthoritiesthatthesystemisoperational.
WARNING: LIMITATIONS OF SMOKE SENSORS
Firesensorsmustbeusedinconjunctionwithcompatibleequipment.
Smoke sensors will not sense res which start where smoke does not reach the sensors.
A sensor may not detect a re developing on another level of a building.
Smokesensorsalsohavesensinglimitations. Considerationmustbemadeoftheenviron-
ment when selecting re sensors.
Fire sensors cannot last forever. Fire sensors contain electronic parts. Even though
sensorsaremadetolastover10years,anyofthesepartscould failatanytime.Therefore,
test your re detection system at least semi-annually. Clean and take care of your smoke
sensors regularly. Taking care of the re detection system you have installed will signicantly
reduceyourproductliabilityrisks.
ENGLISH
Figure 3: Test Magnet Position
Test Magnet
Mark on Cover
LED 2
LED 1
