BESCHREIBUNG
Der Funk-Handfeuermelder R5A-RF ist ein batteriebetriebenes HF-
Gerät für den Einsatz mit dem M200G-RF Funkgateway an einer
adressierbaren Brandmeldeanlage (mit Verwendung eines kompatiblen
Kommunikationsprotokolls).
Es handelt sich um einen wasserfesten Handfeuermelder, der mit einem
drahtlosen Sender/Empfänger kombiniert wird.
Dieses Gerät entspricht den Normen EN54-11 und EN54-25. Es erfüllt die
Anforderungen der 2014/53/EU hinsichtlich der Konformität mit der RED
Richtlinie.
TECHNISCHE DATEN
Betriebsspannung: max. 3,3 V DC
Ruhestrom: 120 µA bei 3V (typisch in normalem Betriebsmodus)
Max. Strom rote LED: 2mA
Resynchronisierungsdauer: 35s (Höchstdauer bis zu normaler HF-
Kommunikation nach Einschalten vom Gerät)
Batterien: 4 X Duracell Ultra123 oder Panasonic Industrial 123
Lebensdauer der Batterien: 4 Jahre bei 25oC
Funkfrequenz: 865-870 MHz;
HF-Ausgangsleistung: 14dBm (max)
Reichweite: 500m (typisch im Freien)
Relative Feuchtigkeit: 10% bis 93% (nicht kondensierend)
IP-Klasse: IP67
INSTALLATION
Dieses Gerät und alle verbundenen Anlagen müssen im Einklang mit allen
sachbezogenen Normen und Vorschriften installiert werden.
Abbildung 1 zeigt die Installation der Rückwand.
Der Abstand zwischen Funksystemgeräten muss mindestens 1m
betragen.
Ringleitungsadresse am Handfeuermelder einstellen - siehe hierzu unterer
Abschnitt.
Abbildung 2 zeigt die Batterieinstallation und die Lage der Adressschalter.
Wichtig
Die Batterien erst zum Zeitpunkt der Inbetriebnahme einsetzen
Warnung
Bei längerem Einsatz bei Temperaturen von unter -20°C kann sich die
Lebensdauer der Batterien beträchtlich verringern (bis zu 30% und mehr)
Die Vorsichtsmaßnahmen des Herstellers hinsichtlich des Gebrauchs
und die Anforderungen an der Entsorgung sind zu beachten
Mischen Sie keine Batterien verschiedener Hersteller
Die Rückwand in ihre Position an der Wand durch die dafür vorgesehenen
Befestigungslöcher montieren. Sicherstellen, dass die O-Ring-Dichtung
korrekt in der Rille der Rückseite des Gerätes sitzt. Den Handfeuermelder
direkt auf die Rückwand einsetzen und das Gerät vorsichtig andrücken, bis
die Ansatzclips eingerastet sind.
Die mitgelieferten Schrauben in die 5 Bohrlöcher einsetzen (2 oben
und 3 auf der Unterseite des Handfeuermelders) und festdrehen, um
sicherzustellen, dass die Einheit mit der Rückwand fest verbunden ist
(siehe Abbildung 3 oben).
WarnungbeiEntfernendesGerätes- Bei Entfernen des Handfeuermelders
von der Rückwand geht über das Gateway eine Störungsmeldung an die
Brandmeldeanlage.
Entfernen des Handfeuermelders von der Rückwand
Die 5 Schrauben (2 oben und 3 an der Unterseite) vom Handfeuermelder
entfernen (siehe Abbildung 3). Mit beiden Händen die beiden Seiten des
Handfeuermelders festhalten. Den unteren Teil des Handfeuermelders
von der Wand wegziehen, dann den oberen Teil des Handfeuermelders
ziehen und drehen, um sie vollständig aus dem Meldersockel zu nehmen.
Anmerkung: Wenn die Rückwand an einem Handfeuermelder befestigt
wurde (aber nicht an einer Wand), so kann es hilfreich sein, den unteren
Teil des Handfeuermelders wie in Abbildung 4 gezeigt zu lösen.
Der O-Ring sollte ersetzt werden, wenn die wasserfeste Abdeckung
erneut angebracht oder ersetzt wird. Der Gebrauch von Schmiermitteln,
Reinigungslösungen oder Produkten auf Erdölbasis sollte vermieden
werden.
R5A-RF
FUNK HANDFEUERMELDER
INSTALLATIONS- UND WARTUNGSANWEISUNG

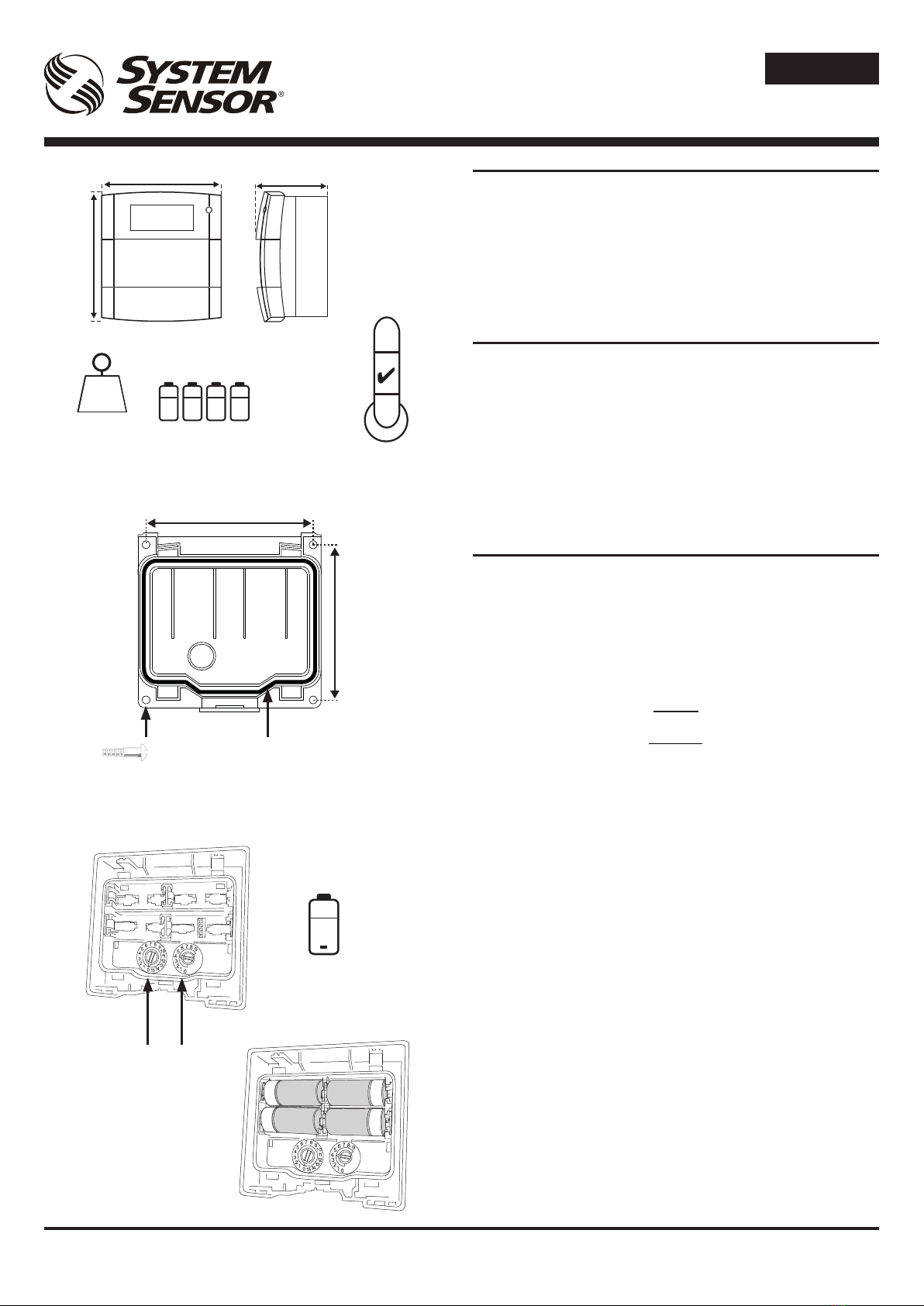

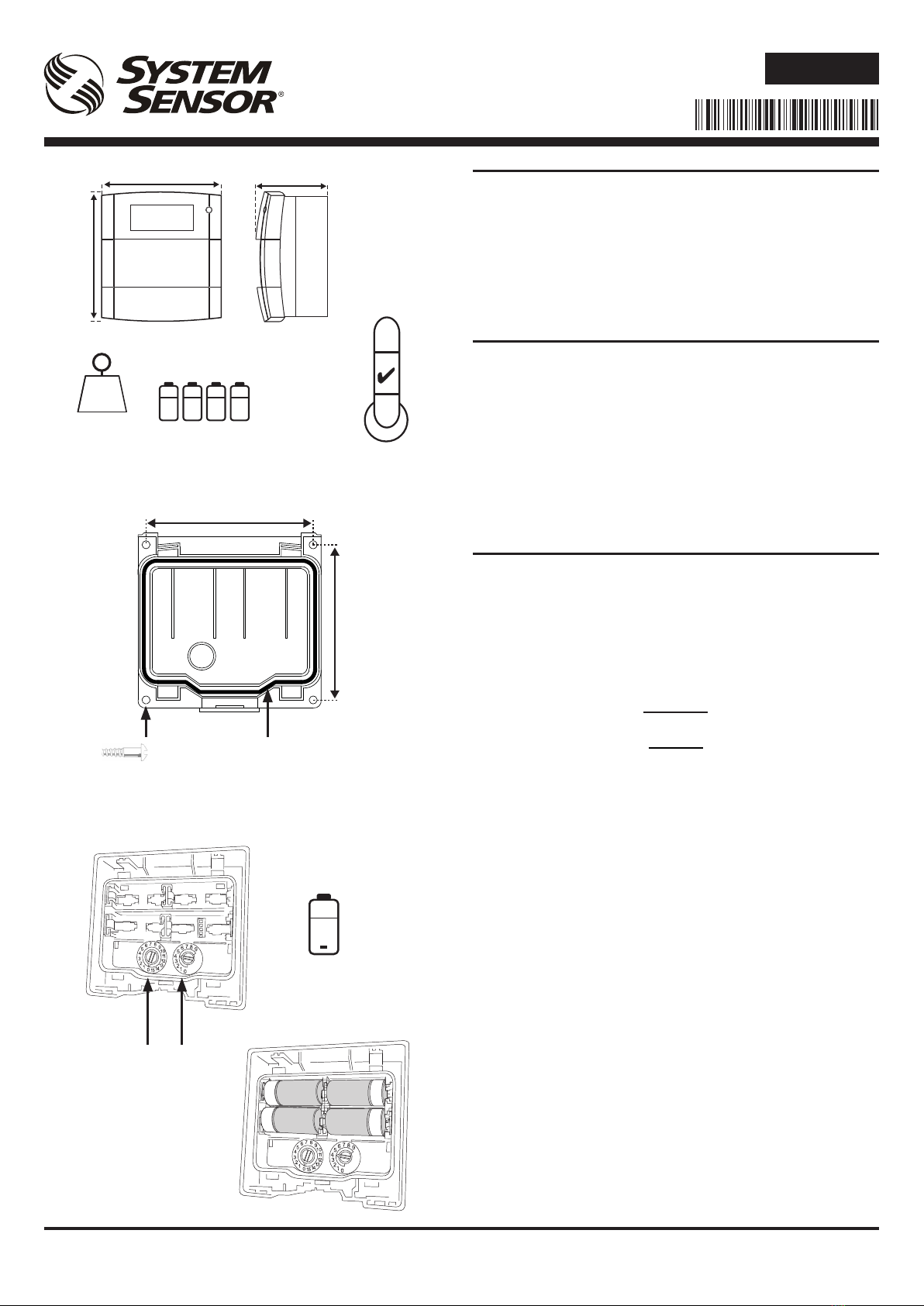

Abbildung 1: Installation der Rückwand
Abbildung 2: Installation der Batterien und
Lage der Adressdrehschalter
2b
O-RING≤ M4
2a
+
++
+
POLARITÄT BEACHTEN
ADRESSDREHSCHALTER
1 2
34
DEUTSCH

D200-305-00 I56-3894-004Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
EINSTELLEN DER ADRESSE
Die Ringbusadresse durch Drehen der beiden Drehschalter einstellen
(siehe Abbildung 2a). Dazu einen Schraubendreher verwenden, um die
Rädchen bis zur gewünschten Adresse zu drehen. Das Gerät entspricht
einer Ringbusadresse auf der Ringbusleitung. Wählen Sie eine Zahl
zwischen 01 und 159. (Anmerkung: Die Anzahl der verfügbaren Adressen
hängt von der Ausbaustufe der Zentrale ab. Für weitere diesbezügliche
Informationen ist dieDokumentation der Brandmeldeanlage zu Rate zu
ziehen.)
LED INDICATORS
Der Funk-Handfeuermelder hat eine dreifarbige LED-Anzeige, die den
Gerätestatus anzeigt:
Abbildung 5:
Testen des
Handfeuermelders
PROGRAMMIERUNG
Um die Netzwerkparameter in den HF-Handfeuermelder zu laden,
sind das HF-Gateway und der HF-Handfeuermelder miteinander zu
verbinden. Zum Zeitpunkt der Installation verbindet sich das HF-Gateway
mit den eingeschalteten HF-Netzwerkgeräten und programmiert diese
mit den Netzwerkinformationen, soweit dies notwendig ist. Der HF-

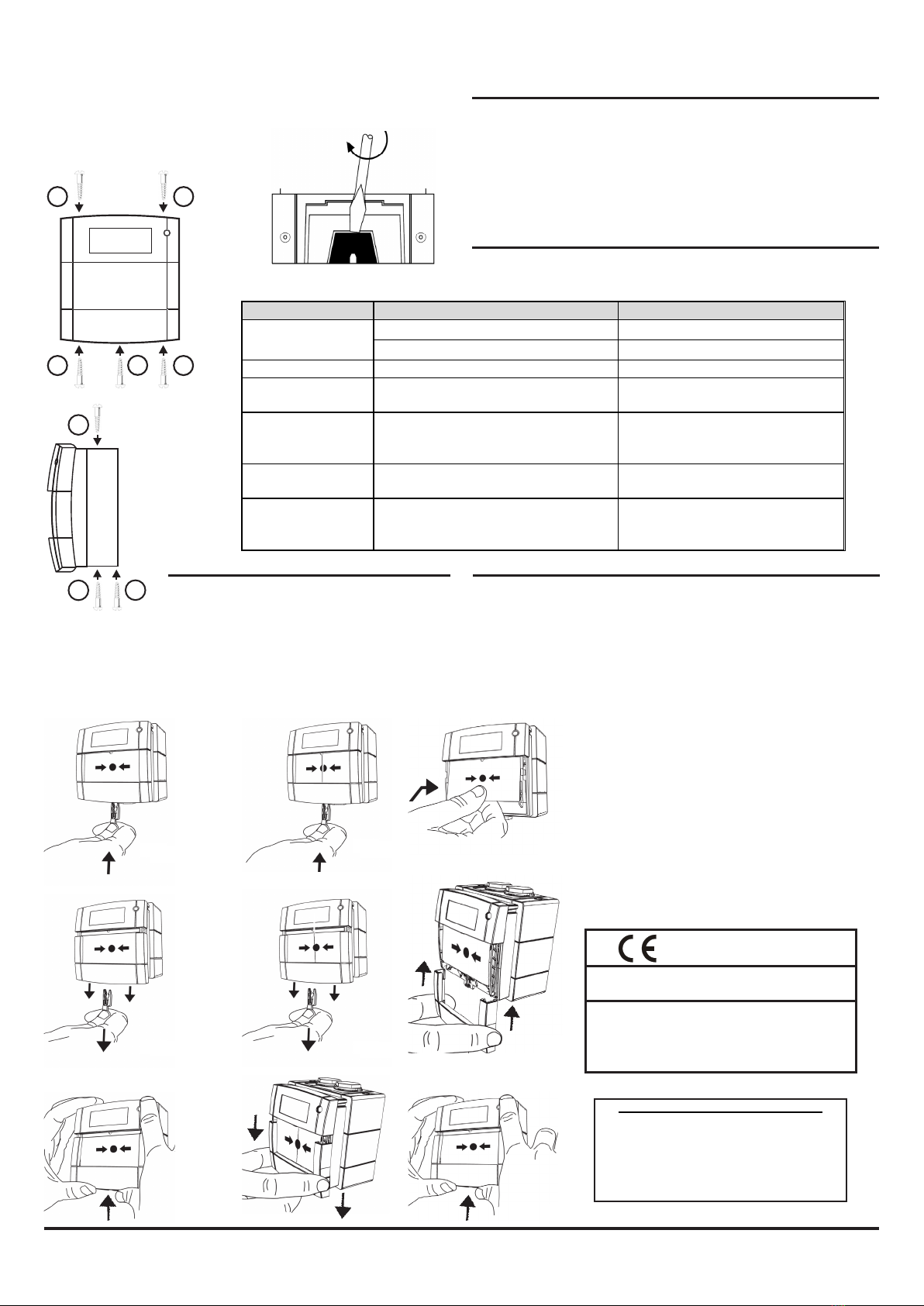

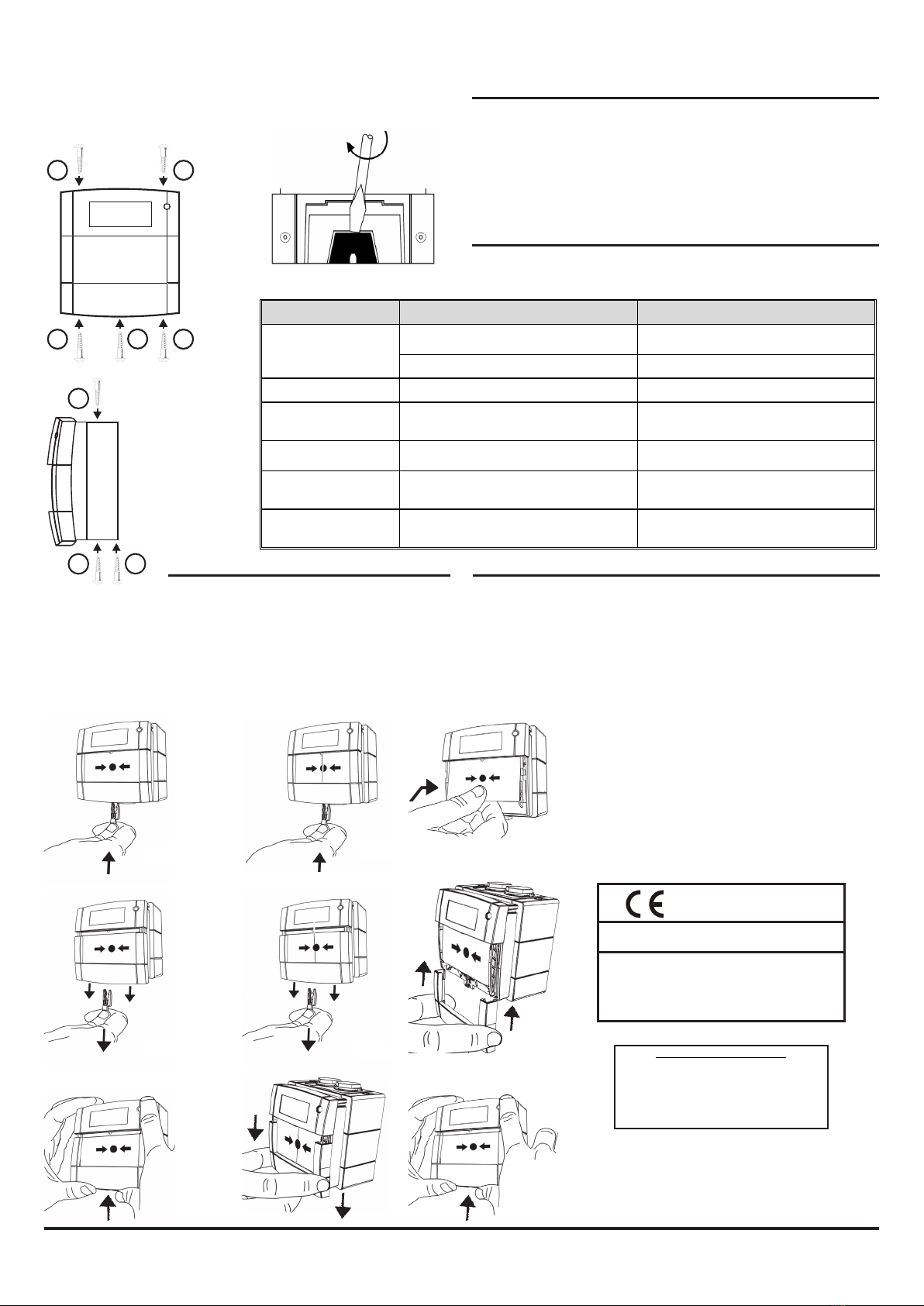

Abbildung 4: Entfernen der
Rückwand vom Handfeuermelder
