Taffio FY Series User manual

1
Bedienungsanleitung / QUICKGUIDE
TAFFIO®
Mercedes - Benz
FY-SERIES

2
Inhalt
1).Anschlussanleitung / Connection instruction.................................................................................... 3
1.1) NTG 4.5 / 4.7 .................................................................................................................................... 3
1.2) NTG 5.0............................................................................................................................................. 4
1.3) NTG 5.5 / 6.0 .................................................................................................................................... 5
1.4) Lichtwellenleiterkabel / Fiber Optic (Optional)................................................................................ 6
2.) Original Display Setting ...................................................................................................................... 7
3.) Ton Einstellungen - Sound Settings.................................................................................................... 8
4.) Rückfahrkamera Einstellungen –Rear Camera Settings.................................................................... 9
5.) Navigation App................................................................................................................................. 10
6.) Zeit & Datum Einstellungen –Date & Time Settings........................................................................ 10
7.) Android Auto via USB....................................................................................................................... 11
8.) Wireless Carplay for IOS & Android ................................................................................................. 11

3

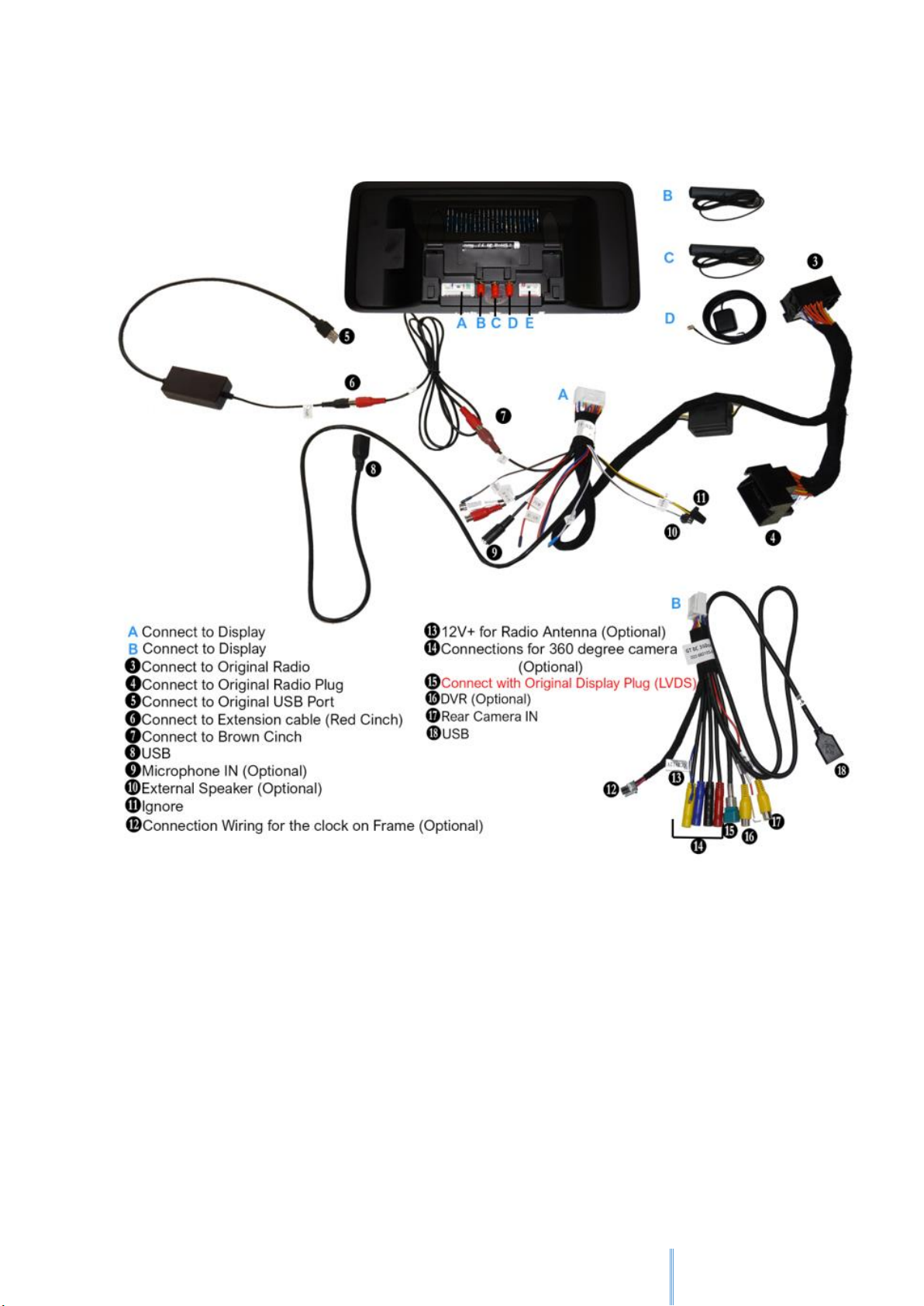

1). Anschlussanleitung / Connection instruction
1.1) NTG 4.5 / 4.7
Verbinden Sie Nummer 5 mit Original Aux Port oder AMI Port des Fahrzeugs
Connect number 5 with original Aux Port or AMI Port of the vehicle

4
1.2) NTG 5.0

5
1.3) NTG 5.5 / 6.0
Ab NTG 5 bekommen Sie den TON über dem Original USB Port des Fahrzeuges. schließen Sie das USB Kabel
(Nr.5) an dem Original USB Port.
1. Im Original NTG Menü: Wählen Sie USB als Tonquelle
2. Verbinden Sie den 3.5mm Aux Stecker mit dem USB-auf-Aux-adapter und stecken Sie diesen in den
originalen USB Port Ihres Fahrzeuges ein.
From NTG 5 you get the Sound over the original USB port of the vehicle, connect the USB cable (No.5) to the
original USB port.
1. In the original NTG menu: Select USB as sound source
2. Connect the 3.5mm Aux connector to the USB to Aux adapter and plug it into the original USB port of
your vehicle.

6
1.4) Lichtwellenleiterkabel / Fiber Optic (Optional)
Nur für Fahrzeuge mit SoundSystem! Only for vehicles with SoundSystem!
Wenn das Fahrezug Lichtleiterkabel hat (2 Orange Kabel auf dem Bild), entfernen Sie
es und stecken Sie es in den neuen Stecker, der wie im Bild auf der Rückseite des
Originalradios eingesteckt wird.
If the drive train has fiber optic cables (2 orange cables in the picture), remove them
and plug them into the new connector that plugs into the back of the original radio as
shown in the picture.

7
2.) Original Display Setting
>Einstellungen > Erweitert und geben Sie den Code 2018 oder 190627 ein
>Settings > Factory and enter the Code 2018 or 190627
>Auto Display > wählen Sie Ihr Fahrzeug / Werksmenü- Auflösung
>Auto Display > set your factory menu resolution select your vehicle
AUSWAHL PER DOPPELKLICK DANN BESTÄTIGEN –DOUBLE CLICK TO SELECT AND CONFIRM

8
>CAN Protokoll wählen Sie Ihr Originalsystem Version
>CAN Protocol select your original system version
3.) Ton Einstellungen - Sound Settings
>Fahrzeug > AUX Umschaltung auf Manuell stellen, bitte nicht automatisch auswählen
Bitte schalten Sie auch im Original Menü auf die genutzte Tonquelle (USB oder AUX) für die
Tonwiedergabe
>Vehicle > AUX switching Choose manual , please do not select automatic
Select the used Sound input in your Factory Menu to have Sound from the Android System (USB or
AUX)

9
4.) Rückfahrkamera Einstellungen –Rear Camera Settings
> Einstellungen > System
>Settings > System
Hier haben Sie nun folgende Optionen
1. Rückfahrkamera spiegeln oder entspiegeln
2. Video Während der Fahrt sperren oder entsperren
3. Parklinien ein / ausblenden
4. Parkassistent (falls werksseitig vorhanden) ein / ausschalten
5. Rückfahrkameratyp auswählen > Original / Nachrüstung / 360° Kamera
6. Display Helligkeit einstellen
7. Stummschaltung anderer Tonquellen beim Rückwärtsfahren ein / ausschalten
Here you now have the following options
1. Mirror rear view camera
2. Lock or unlock video while driving
3. Show / hide parking lines
4. Switch the parking assistant (if your car have the function) on / off
5. Select the rear view camera type> Original or retrofit
6. Set the display brightness
7. Activate / deactivate the muting of other sound sources when reversing

10

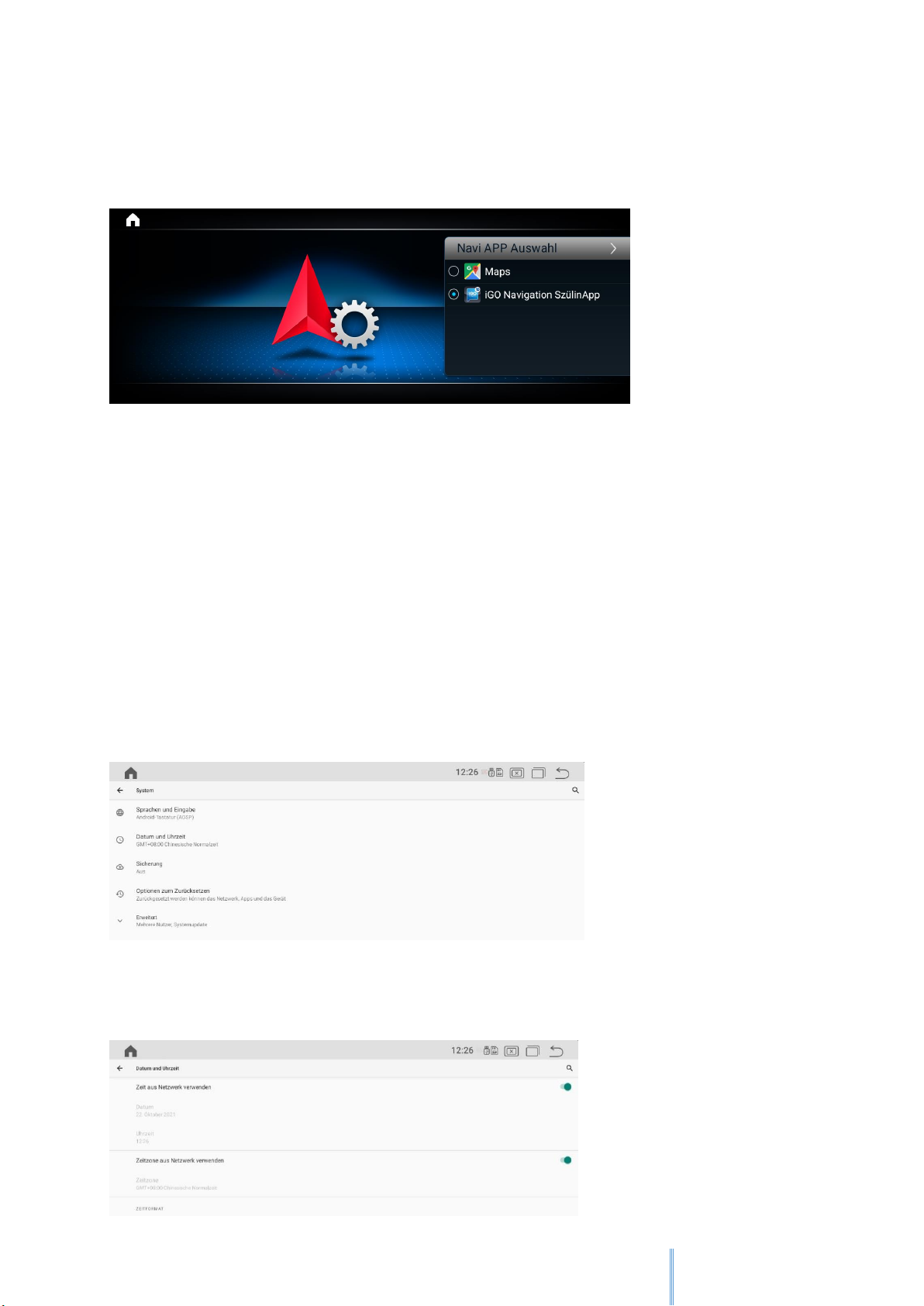

5.) Navigation App
> Einstellungen > System Wählen Sie hier die Standard Navigationsapp aus, die Sie nutzen möchten
>Settings > System Select the standard navigation app that you want to use here
6.) Zeit & Datum Einstellungen –Date & Time Settings
Das System ist Standartmäßig darauf eingerichtet eine Datenverbindung zu haben und bezieht die
Uhrzeit aus dem Netzwerk
Wenn Sie das System ohne Internetverbindung nutzen empfiehlt es sich die Zeit und
Datumseinstellungen zu ändern da sich die Zeit sonst wieder zurücksetzt bei jedem Neustart des
Gerätes
By default, the system is set up to have a data connection and receives the time from the network
If you use the system without an Internet connection, it is advisable to change the time and date
settings, otherwise the time will be reset each time the device is restarted
Einstellungen > Android > System > Datum und Uhrzeit
Settings > Android > System > Date and Time
Deaktivieren Sie nun Zeit und auch Zeitzone aus Netzwerk verwenden und stellen Sie beides manuell
ein
Now deactivate the time and time zone from network and set both manually

11
7.) Android Auto via USB
1) OPEN Z LINK APP IN APPS MENU ( ICON CAN BE DIFFERENT ) / ÖFFNEN SIE DIE APP Z LINK (
ICON KANN ABWEICHEN )
2) CONNECT YOUR SMARTPHONE VIA USB / VERBINDEN SIE IHR SMARTPHONE VIA USB
3) CARPLAY / ANDROIDAUTO WILL START AUTOMATICLY / CARPLAY / ANDROIDAUTO WIRD
AUTOMATISCH STARTEN
8.) Wireless Carplay for IOS & Android
1. Open ZLINK APP / Wählen Sie ZLINK APP
2. Turn On Phone Wifi / Schalten Sie das WiFi Ihres Smartphones ein
3. Turn On phone Bluetooth and connect with Android Display / Schalten Sie Bluetooth ein und
verbinden Sie es mit dem Android Display
4. Please be Sure that you are NOT connected with Factory System / Bitte gehen Sie sicher dass Sie
NICHT mit dem Originalsystem verbunden sind.
