■ 前言
■ 产品特性
●
●
●
●
●
●
●
●
02
便携式无线麦克风
TS-K201
■ 适用范围
■ 包装清单
麦克风…………………………………………………………………………1个
接收器…………………………………………………………………………1个
充电线…………………………………………………………………………1条
转换插头………………………………………………………………………1个
防滑圈……………………………………………………………………1个
5号干电池………………………………………………………………………1对
说明书……………………………………………………………………1份
尊敬的用户：
感谢您选购得胜TS-K201便携式无线麦克风，为了您能够更好的了解使用本产
品，建议您在使用前仔细阅读本说明书。
若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服务
热线400 6828 333或微信扫描二维码关注得胜官方公众号与我们联
系。
直播、K 歌、宣传、演讲等
专为直播、K 歌、演讲等场合设计，广泛应用于声卡、功放及户外音箱等设备上；
采用 UHF 无线技术，摆脱复杂的线材连接，让直播、K歌、演讲不再有束缚；
自动对频技术，操作简便，抗干扰强，在空旷地带使用距离约25米；
50 个频道可调节，避免频率干扰，支持多套麦克风同时使用；
麦克风带有 LED 显示屏，操作简单，使用信息更直观；
接收器集成小体积封装芯片，便携小巧，即插即用，方便与各种音频设备连接；
一键静音功能，可以根据实际情况快速切断麦克风声音信号；
配送φ6.3mm转换插头，方便与φ6.3mm接口的音频设备连接。

03
便携式无线麦克风
TS-K201
■ 技术参数
注：以上数据由得胜实验室测试得到，并拥有最终解释权！
综合参数
频率范围：630-698MHz(分段)
通道数：单通道
信道数：50个
调频宽度：12.5MHz
信道间隔：250KHz
调制/解调方式：FM
静音控制：导频/数字ID
频率响应：120Hz-17KHz(1KHz为基准 -3dB)
频率稳定度：±7KHz
信噪比：≥95dB
动态范围：≥90dB
失真度：＜1%（at 1KHz）
使用距离：约25米（空旷地带）
发射器（麦克风）
拾音器：动圈
指向性：单指向
灵敏度：-55±3dB dB
(0db=1V/Pa/m at 1kHz)
增益调节：-18dB - 21dB
发射器功率：≤10mW
供电方式：2节AA电池
尺寸：Φ36.5mmX245mm（直径X长）
净重：约237g
接收器
音频输出方式：Φ3.5mm线路输出
电池类型：锂离子电池
电池规格：3.7V 400mAh
充电规格：USB 5V 200mA(电池最大充电电流)
充电时间：约2小时
使用时间：约5小时
尺寸：80.5mmX28mmX15.5mm（长X宽X高）
净重：约22g

便携式无线麦克风
TS-K201
04
■ 功能示意
① 显示屏：显示工作频道、麦克风音量、麦克风信号、电池电量等信息；
② CH按键：用于对频操作，详见本说明书的“对频调节方法”部分；
③ ∧ 按键：点按增加麦克风音量；在对频状态下，点按切换上一个频道，长按快
速跳转频道；
④ ∨ 按键：点按减少麦克风音量；在对频状态下，点按切换下一个频道，长按快
速跳转频道；
⑤ 电源按键：点按开机，长按2秒关机。开机状态下，循环点按开启或关闭“静音”
功能；
⑥ 电池仓：装入两节5号干电池。
①
②③
④
⑤
⑥
麦克风
麦克风显示屏
①②
③

便携式无线麦克风
TS-K201
05

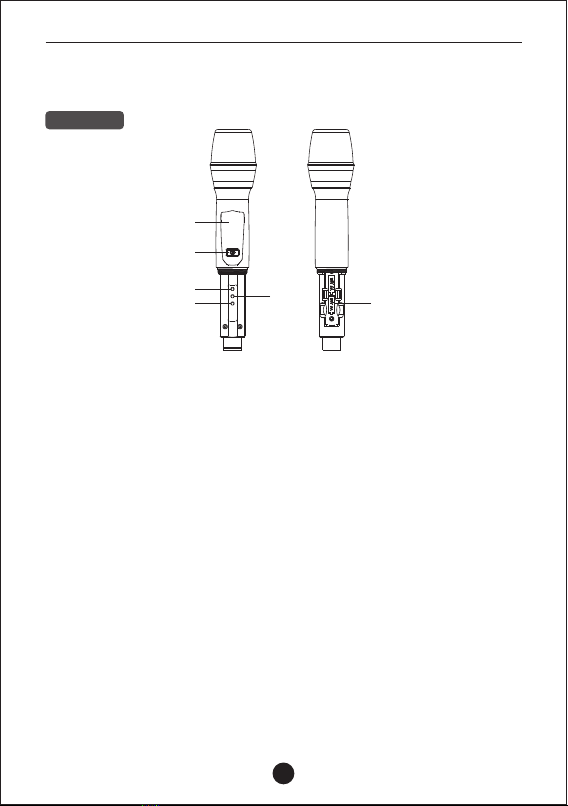

① Φ3.5mm插头：与带有Φ3.5mm的麦克风接口连接，如设备的麦克风接口为
Φ6.3mm规格的，请使用标配的转接头连接；
②
③ 工作指示灯：无线配对过程中闪烁蓝灯，配对成功常亮蓝灯；
④ 开关拨钮：拨至“ON”位置时，开启设备；拨至“OFF”位置时，关闭设备；
⑤ Micro USB充电接口：外接电源适配器给接收器充电。也可以边充电边用，边
充电边用时建议用移动电源，可避免电流干扰。
充电指示灯：当使用过程中指示灯闪烁红灯，表示电量不足，需及时充电。充
电时常亮红灯，充满电常亮绿灯。
接收器
■ 使用说明
逆时针钮开麦克风尾盖，将2节5号干电池按电池仓标明的正负极性安装，注意
电池极性不要装反；然后顺时针旋紧麦克风尾盖；如下图
提示：当麦克风显示屏电量符号闪烁，显示电量不足，请及时更换电池。
一、麦克风电池安装
①②
③
④
① 电池电量：电池电量有三格，以格数的多少来表示电池电量，电量不足时，电
池符号闪烁；
② 信号符号：麦克风静音时，信号符号消失；取消静音时，信号符号恢复显示；
③ 工作频道/麦克风音量：默认显示当前麦克风工作频道，有“ CH01-CH50 ”共50
个工作频道；当调整麦克风音量时，则显示当前麦克风音量大小，有“U01-U13”
共13级音量；
⑤

便携式无线麦克风
TS-K201
06

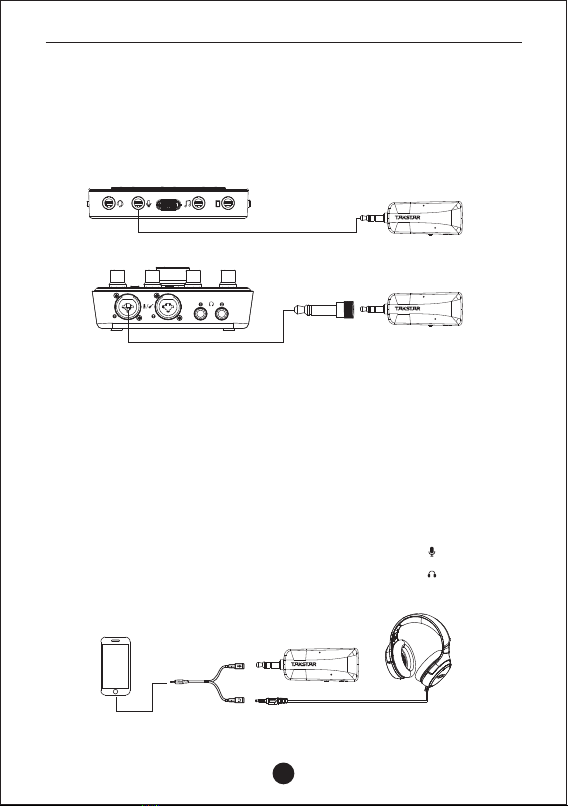

二、连接声卡
1. 连接前请先将声卡的麦克风音量调至最小；
2. 将接收器连接到声卡的Φ3.5mm麦克风接口，如声卡的麦克风接口为Φ6.3mm
规格的，请使用标配的转接头连接；如下图
3. 打开接收器和麦克风电源开关，根据实际需要，适当调节声卡音量及无线麦克
风音量即可；
4. 声卡连接耳机监听麦克风声音是否正常，如没有监听到麦克风声音，请参照本
说明书的故障排除部分尝试解决。
声卡
接收器
接收器
三、连接手机
1. 将一分二手机转换线（一分二手机转换线需自行另购）连接到手机的Φ3.5mm
接口，如果⼿机没有Φ3.5mm⽿机接⼝的，需配合OTG转接头使用（OTG转接
头需自行另购），再将接收器接到一分二手机转换线上标有“ ”符号的接口，
如需监听录制效果，则把耳机接到一分二手机转换线上标有“ ”符号的接口；
如下图
手机 一分二手机转换线 接收器
3.5mm转接头
声卡
耳机

便携式无线麦克风
TS-K201
07
2. 打开接收器和麦克风电源开关，根据实际需要，适当调节无线麦克风音量即可；
3. 打开手机录音（录像）测试是否能正常录音，请参照本说明书的故障排除部分
尝试解决。
提⽰：强烈建议购买苹果原装转接头或原装Type-C转接头，否则有可能会出现各
种兼容性问题。
四、连接电脑
1. 当电脑的音频接口是双孔接口的，直接将接收器连接到电脑上标有“ ”符号的
的接口；如果电脑的音频接口是单孔接口的，需先将一分二手机转换线（一分
二手机转换线需自行另购）连接到电脑的Φ3.5mm接口，再将接收器接到一分
二手机转换线上标有“ ”符号的接口，如需监听录制效果，则把耳机接到一分
二手机转换线上标有“ ”符号的接口；如下图
2. 打开接收器和麦克风电源开关，根据实际需要，适当调节声卡音量及无线麦克
风音量即可；
3. 打开电脑的录音或录像软件测试是否能正常录音，请参照本说明书的故障排除
部分尝试解决。
电脑
一分二手机转换线 接收器
手机
OTG转接头
一分二手机转换线 接收器
耳机
耳机

便携式无线麦克风
TS-K201
08
五、连接户外音箱/扩音器

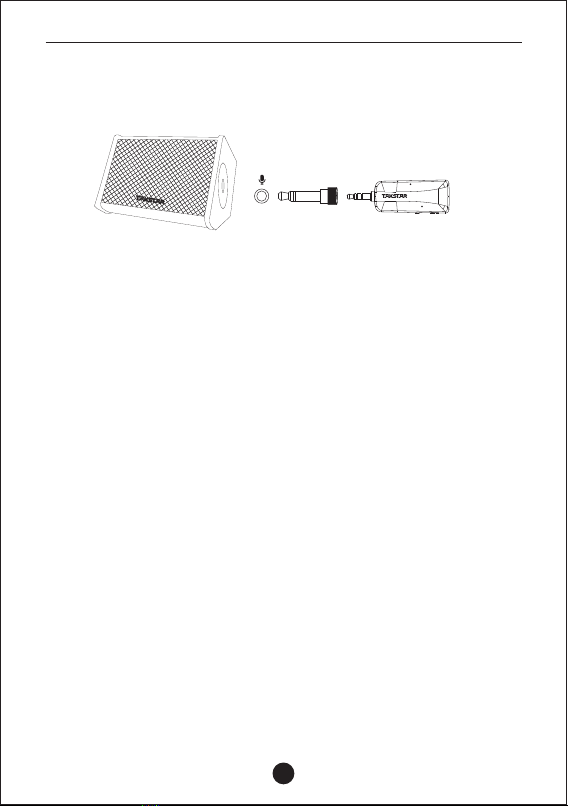

1. 连接户外音箱/扩音器方法与声卡连接相似，不再赘述。如下图
六、音量调节方法
1. 点按“∧”增大麦克风音量，点按“∨”键减小麦克风音量，显示屏“U01 到
U13”循环变化（13级可调）；
2. 音量有记忆功能，下次开机时保持最后一次关机时的音量；
3. 停止操作音量按钮 2 秒钟后，自动退出，音量显示“UXX”恢复到“CHXX”频
道显示状态；
补充说明：由于手机、声卡、户外音箱等拍摄设备所接受的录音输入增益要求有所
不同，因此需要根据所接的拍摄设备情况对麦克风输出音量进行适当的调整。单
反、专业摄像机等拍摄设备应适当调小麦克风的输出音量，手机、平板等设备可适
当增加麦克风的输出音量。一般调节至不出现爆音、失真为宜。
七、对频方法
产品出厂时频率已默认配对好，开机会自动连接，无需配对。如遇有信号干扰，
可按下面方法进行重新配对或变频。
1、对频方法
①麦克风及接收器保持关闭状态，首先打开麦克风电源开关；
②扭开麦克风尾管，长按“CH”键3秒，待显示屏频道变为 “－－－－”动态显
示时，松开按键，此时立即打开接收器电源开关开始对频。如果10秒钟内没有
打开接收器电源开关，则对频失败；
③对频大约在5秒钟内完成，当麦克风由“－－－－”动态显示变为频道（CHXX）
静态显示，接收器蓝色指示灯由闪烁变为常亮状态时，对频成功；
④如对频失败，接收器蓝灯则一直闪烁，重新按上面方法对频。
接收器
音箱
3.5mm转接头

09
2、变频方法
①确保对频是成功的状态下，分别打开发射器及接收器电源开关；
②点按麦克风“CH”键，显示屏频道（CHXX）闪烁，进入变频状态；
③在8秒内点按”∧”或”∨”键可切换频道数值，点按“CH”键确认；
④如果8秒钟内没有操作“CH”确认，频率自动停止闪烁固定在当前选择的频率 。

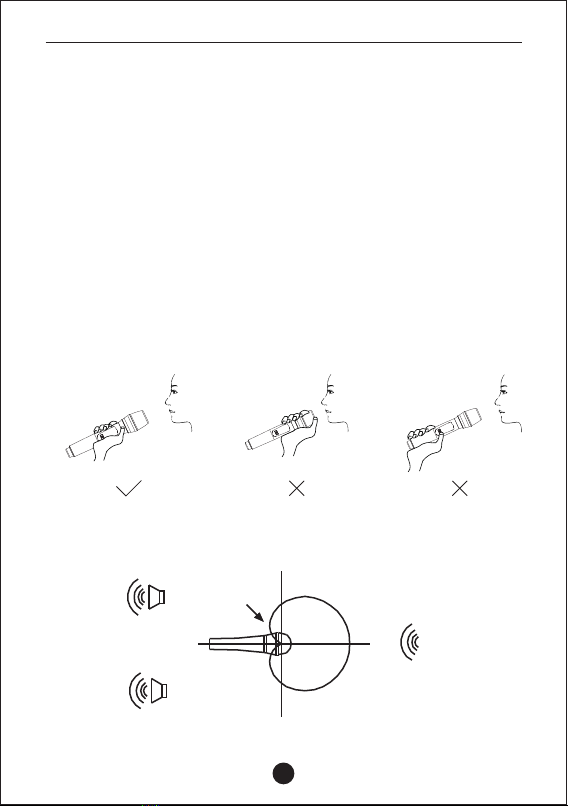

八、正确握持方法
1．嘴部与麦克风保持距离建议在5～15CM之间。太近会引起调制过大而产生信号
失真，太远的灵敏度使调制度不够，将会降低信噪比；
2．手握麦克风管体中间部位，不能用手捂住麦克风网头，否则容易产生啸叫，也
不要用手握住麦克风尾部，以免影响麦克风信号；
3．尽可能的拉开麦克风与扬声器的距离，避免麦克风和扬声器相对，以免影响麦
克风音质及有效控制回馈啸叫。
便携式无线麦克风
TS-K201
握持示意
扬声器
话筒
声源
90°
90°

10
便携式无线麦克风
TS-K201
九、充电说明

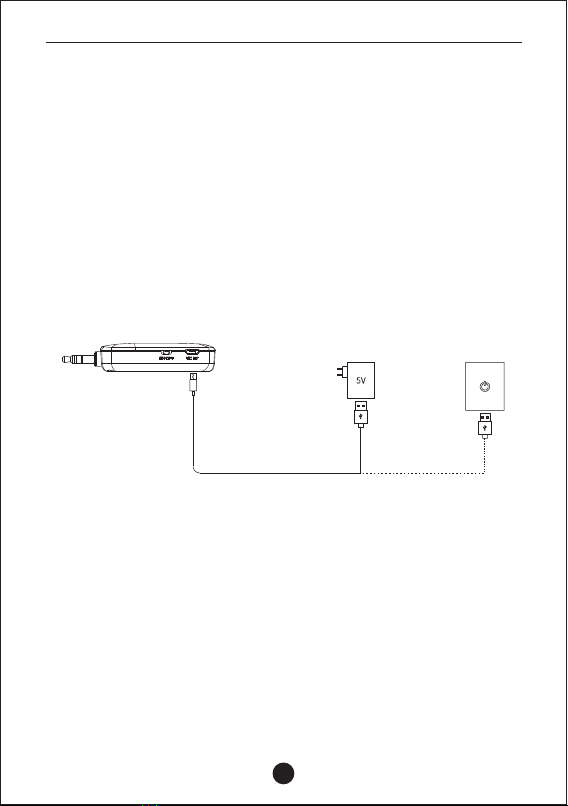

1．可连接移动电源、电源适配器给接收器充电；
2．
3．充电过程中，电量指示灯常亮红灯；充满电后，电量指⽰灯常亮绿灯。请使⽤
5V直流电源充电，在充电电流200mA的情况下，约2⼩时即可充满电。当电池电
量充满时，请及时停⽌对电池充电，避免电池过充。
提⽰：初次使用时，建议先充满电；如长时间不⽤，要每半年给接收器充⼀次电，
避免电池过放，对电池性能产生影响。如果需要边充电边使用接收器，建议连接充
电宝给接收器充电。如果连接电源适配器上充电使用，使用中有可能会生产电流声。
打开接收器电源开关，工作指示灯不亮，说明接收器没电。充电指示灯闪烁红
灯，说明接收器电量不足，需及时充电；
充电线
充电器 充电宝
接收器

11
■ 故障现象
便携式无线麦克风
TS-K201
大声讲话时声音失真
无线使用距离短
电池使用时间短
风噪声大
干扰噪声
接收器连接断开、
不能连接发射器
无声/声音极小
距离超出使用范围，请缩短使用范围：室外有效使用距离
约为25米，如有遮挡或室内使用时，距离会相应缩短
可能受到干扰，请调整更换工作频率
请调整麦克风和声源之间的距离
检查接收器的输出插头是否连接到位，请重新连接后再试
检查麦克风是否设置了静音，请取消静音再试
检查麦克风及接收器是否电量过低，请尝试更换电池以及
充电后再试
检查无线信号连接是否正常，如信号不正常，请尝试重新
对频解决
发射器和接收器受建筑物遮挡会影响使用距离
发射器和接收器尽量不被物体（特别是金属件）笼罩，以
利于信号传送
在人群众多的环境，人体会衰减无线电波，尽可能使发射
和接收不被人群遮挡
可能受到干扰，请更换发射器的频率
请使用高能碱性电池或大容量可充电电池为本机供电
可在麦克风上加套一个防风棉
不要在迎风的位置或电风扇前使用麦克风
发射器或接收器低电量时，产品性能降低可能导致轻微噪
声，应及时充电或更换电池
受到其它无线电设备干扰产生噪声，请更换发射器频率尝
试解决
受到其他电器设备的干扰，如电磁灶、电机、功放机等，
请远离这些设备
检查所连接设备的音量是否调的过小，调节后看是否能回
复正常
故障现象 故障原因
如果出现的故障不包含在上表，请勿自行拆开修改，请联系厂家或当地经销商！

■ 安全警示
12
为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能造成的
人身伤害或财产损失，使用本产品前，请仔细阅读并遵守以下事项：
1．使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整设备音量大
小，不要在超过产品功率及大音量下长时间使用，以免造成产品异常和听力损伤；
2．使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关并拨掉电源插
头，然后将产品送经销商检修；
3．若产品需要使用可拆装电池时，严禁使用外壳绝缘材料破损的电池；请不要为
非充电电池充电；
4．废弃电池需放入指定的分类垃圾桶，不可作为儿童玩具或直接丢弃，以免造成
安全隐患或影响环境；
5．超过一周不使用本产品时，请取出麦克风内电池，以免电池漏液导致产品损坏；
6．本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、灰尘多的环境，
使用中避免靠近火源，雨淋、进水、过度碰撞、抛掷、振动本机及覆盖通风孔，
避免损坏其功能；
7．若产品需要固定于墙壁或天花板上时，请确保固定到位，防止因固定强度不足
导致产品发生跌落危险；
8．使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿使用产品，
以免导致意外事故；
9．请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需求请联
系当地经销商跟进处理。
■ 关于图标含义解释
根据RL2004/108/EG和European Low Voltage Directive（欧洲低电压指令）
RL2006/95/EG的测试结果表明，本产品符合欧共体关于电磁兼容性的成员
国法律整合的指令中所规定的限值。
便携式无线麦克风
TS-K201

13

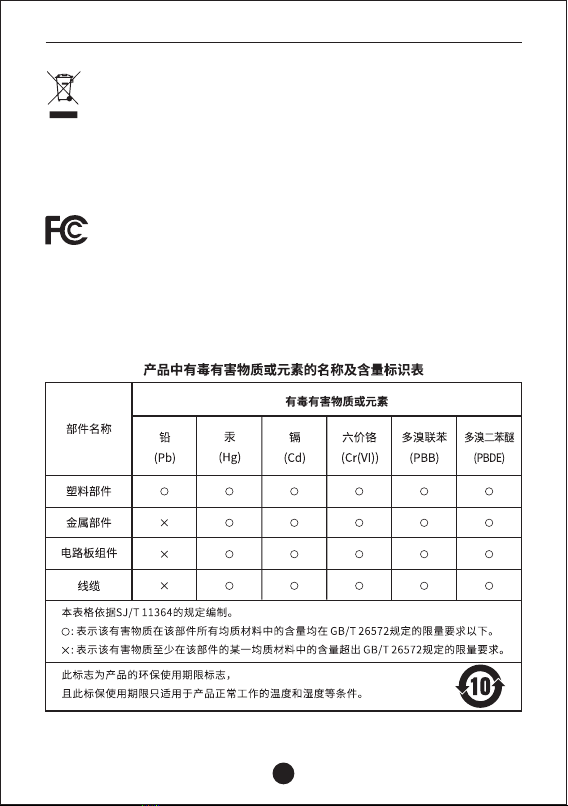

■ 环保说明
此符号表示，根据WEEE指令(2012/19/EU)和国家法律，由于这种类型的废
弃物会有潜在的有害物质，可能对环境和人类健康产生负面影响，所以本
产品不应与您的家庭垃圾一起处置，应将本产品应交由授权的电气和电子
设备(WEEE)回收站回收。同时，您在正确处理本产品的同时将有助于自然资源的利
需用。如了解更多有关您可以在何处放置废物回收设备的信息，请有效联系您当地
的城市办事处、废物管理局或家庭废物处理服务部门。
便携式无线麦克风
TS-K201
未经合规方明确批准的变更或修改可能会使用户失去操作设备的权限。
此设备符合FCC规则第15条部分的要求。操作须符合以下两个条件：
（1） 此设备可能不会造成有害干扰，并且
（2） 此设备必须接受接收到的任何干扰，包括可能导致意外操作的干扰。

■Product
■Features
●
●
●
●
●
●
●
●
15
Portable wireless microphone
TS-K201
■Application
Dear Customer,
Thank you for purchasing TAKSTAR TS-K201 portable wireless microphone.
Please read the user manual carefully before operation and keep it for
reference in future.
If you have any question or suggestion, please contact our local dealer.
Webcast, Karaoke, propaganda, speech
Tailored for sound card, power amplifier or speaker cabinet during
webcast, Karaoke, speech;
UHF technology, without the trouble of cable connection;
Automatic matching technology, easy operation, high capability of anti-
interference, about 25m operation range in open area;
50 channel for adjustment, without frequency interference, supporting
multiple microphones used simultaneously;
LED display, easy operation, intuitive information;
Compact design, plug and play, conveniently connecting with various audio
equipment;
Press one button for mute function. Cutting down mic signal quickly
according to actual situation;
φ6.3mm adapter to conveniently connect with audio equipment of φ6.3mm
connector；
■Product content
Microphone………………………………………………………………………1pc
Receiver………………………………………………………………………1pc
Charging cable…………………………………………………………………1pc
Adapter… … … … … … … … … … … … … … … … … … … … … … … … … 1pc
Anti-skidding loop…… … …………………… … …………………… … …1pc
AA battery………………………………………………………………………2pcs
User manual…………………………………………………………………1pc

16
■Specification
Note: the above data is obtained from the test of Takstar laboratory, and
Takstar has the final interpretation right!
Specification
Frequency Range: 630-698MHz
(frequency band)
Channel Quantity: mono
Frequency Band Quantity: 50
FM Width: 12.5MHz
Frequency Band Interval: 250KHz
Modulation: FM
Mute: wave guid/digital ID
Frequency Response: 120Hz-17KHz
(1KHz reference -3dB)
Frequency Stability: ±7KHz
S/N Ratio: ≥95dB
Dynamic Range: ≥90dB
Distortion: ＜1%(at 1KHz)
Operation Range: approximate 25m(open area)
Transmitter (microphone)
Cartridge: dynamic
Polar Pattern: unidirectional
Sensitivity: -55±3dB dB
(0db=1V/Pa/m at 1kHz)
Gain Adjustment: -18dB - 21dB
Transmitter Power: ≤10mW
Power Supply: 2 AA batteries
Dimension: Φ36.5mmX245mm
Net Weight: approximate 237g
Receiver
Audio Output: Φ3.5mm line out
Battery: Li-ion battery
Battery Specification: 3.7V 400mAh
Charging: USB 5V 200mA (max battery charging current)
Charging Time: approximate 2h
Operation Time: approximate 5h
Dimension: 80.5mmX28mmX15.5mm(L X W X H)
Net Weight: approximate 22g
Portable wireless microphone
TS-K201

17
■Function instruction
① Display: it shows the operation frequency band, mic volume, mic signal,
battery power, etc.
② CH button: used for matching operation. refer to the Matching Adjustment
section in this user manual.
③ ∧ button: press to increase the mic volume. In matching status, press it to
switch the previous frequency band. Keep pressing it to switch the frequency
band quickly.
④ ∨ button: press to decrease the mic volume. In matching status, press it to
switch the next frequency band. Keep pressing it to switch the frequency
band quickly.
⑤ Power switch: press it to turn on. Keep pressing it to turn off. In turning on
status, press it to turn on/off the mute function.
⑥ Battery compartment: it loads two AA batteries.
①
②③
④
⑤
⑥
Microphone
Portable wireless microphone
TS-K201

① Battery power: three levels of the battery power to show the battery power.
When the battery power is insufficient, the battery symbol flashes.
② Signal symbol: when the mic is muted, it disappears. When the mute is
cancelled, it appears.
③ Operation frequency band/mic volume: it defaults to show the mic operation
frequency band. CH01-CH50 totally 50. When the mic volume is being
adjusted, it shows the mic volume, U01-U13 totally 13 levels.
Mic display
①②
③
① Φ3.5mm connector: linking with Φ3.5mm mic connector. If the mic
connector is not Φ6.3mm, please use adapter.
②
③ Operation LED: it flashes blue during wireless matching, and keeps lighting
up blue after matching is successful.
④ Power switch: set it to ON to turn on and OFF to turn off.
⑤ Micro USB charging port: use external adapter to charge the receiver, or you
can charge during operation. It is recommended to use power bank to
charge during operation to avoid current interference.
Charging LED: it lights up red during operation. This means insufficient
power. Please recharge in time. It lights up red during charging, and keeps
lighting up green after being charged fully.
Receiver
①②
③
④ ⑤
Portable wireless microphone
TS-K201
18

19
B.Connecting with sound card
1. Please set the mic volume to minimum before connecting with the sound card.
2. Connect the receiver with Φ3.5mm mic connector of the sound card. If the
sound card has no Φ6.3mm connector, please use adapter. Refer to the
figure below:
3. Turn on the receiver and mic power switch. Adjust the sound card volume
and mic volume to a proper level.
4. Connect the sound card with headset to check if the mic sound is normal.
If you can ot hear the mic sound. Please refer to the Trouble Shooting
section in this manual to solve the problem.
Sound card Receiver
Receiver
3.5mm adapter
Sound card
■ Operation instruction
open the cover and load two AA batteries into the battery compartment.
Please keep the right polarity, and then close the cover. Refer to the figure below:
Note: when the power symbol flashes, this means insufficient power. Please
replace battery in time.
A.Mic battery installation
Portable wireless microphone
TS-K201
