Takstar V4 DUAL User manual

包装清单
尊敬的用户：
感谢您选购得胜V4无线摄像麦克风，为了您能够更好的了解使用本产品，建议您在使用
前仔细阅读本说明书。
若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服务热线
400 6828 333或微信扫描二维码关注得胜官方公众号与我们联系。
1. 通过苹果MFi官方认证，安全无忧，无惧ios生态系统升级 ，升级无忧放心使用；
2. 三合一万能转接，领夹式配戴，机身小巧便携，适用于摄像机、单反及手机等设备；
3. 2.4G无线传输技术，传输信号稳定，空旷地带下有效距离为120米；
4. 实时监听，三个监听音量等级自由切换；
5. 降噪算法拾音，三种降噪模式自由切换，满足任何复杂环境下的精确拾音；
6. 支持TF卡本地音频存储，无惧音频文件数据丢失，让采访更安全；
7. 麦克风可单独当作录音笔使用，任何环境下随时随地录音同步保存；
9. 配备充电收纳盒，发射端和接收端收纳及充电更方便；
10. 收纳盒大电池2000mAh可循环充电，出行旅游直播采访首选．
8. 接收端3.5mm摄像机模式下、麦克风工作模式下可支持连续 采访10小时超长续航，不再受续航时间困扰；
专为直播、VLOG、摄像、采访等场合
收纳盒（一拖二）
麦克风发射器
三合一接收器
音频线
耳机
防风毛套
说明书 1本
2个
1个
2个
1个
1根
1对
1
■
■
■
产品特性
适用范围
.....................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................
充电线 1根
.....................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................

2
2
技术参数
注：以上数据由得胜实验室测试得到，并拥有最终解释权！
收纳盒参数
麦克风参数
接收端参数
围频率范围:2.4GHz
围频率范围:2.4GHz
频响范围:20-20KHz
频响范围:20-20KHz
充电时间:约80分钟
输入电压:DC4.8~5.4V
工作时间:10小时
电池容量:230mAh
延迟时间:25ms
输入电压:DC4.8~5.4V
电池容量:230mAh
延迟时间:25ms
灵敏度:-26 dBFS 信噪比:64dB
充电时间:约80分钟
接收端重量:约18.2克
工作时间:10小时
输入电压:DC4.8~5.4V 电池容量:2000mAh
充电时间:约150分钟
收纳盒重量:约128.2克
续航时间:支持接收端和发射端充电3次
麦克风重量:约14克
■
纳盒尺寸:111.2*79.5*34.4mm
麦克风尺寸:49.25*20.9*20.56mm
接收端尺寸:53.4.*43.63*22.09mm

3
3

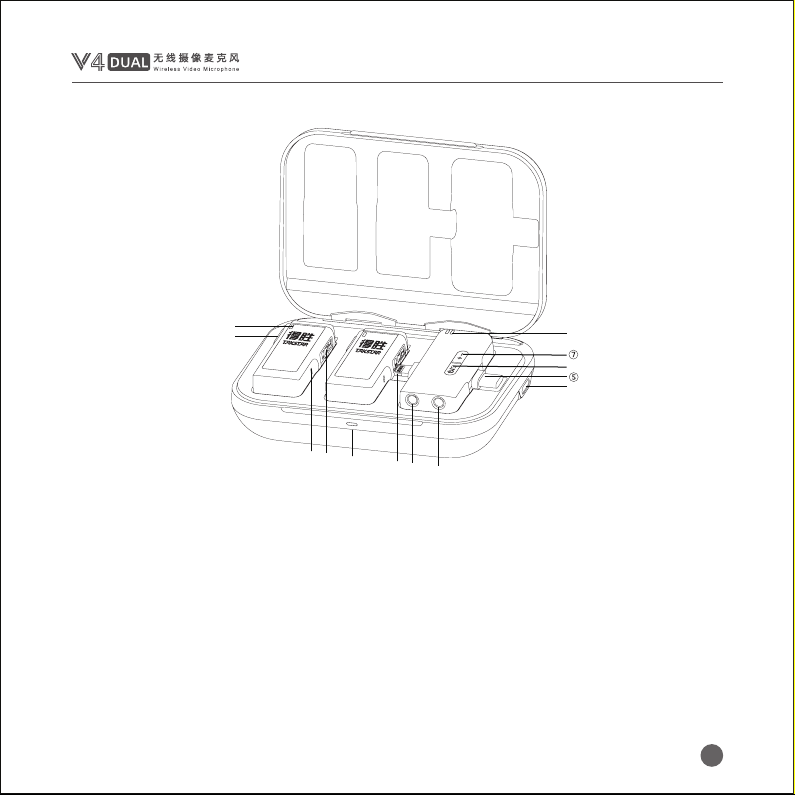

功能示意
① 充电仓指示灯
② 充电仓TYPE-C充电接口
③ 3.5mm转接线插口
④ 接收端3.5mm监听接口
⑤ 接收端TYPE-C
⑥ 开机/复位键
⑦ 降噪等级/音量循环键
⑧ 接收端指示灯
⑨ 接收端Lightning
⑩ 开关/静音键 *2
⑪ 发射器指示灯 *2
⑫ 发射器复位键 *2
⑬TF存储卡槽 *2
■
①
②
③④
⑥
⑧
⑨
⑩
⑪
⑫⑬

4
4

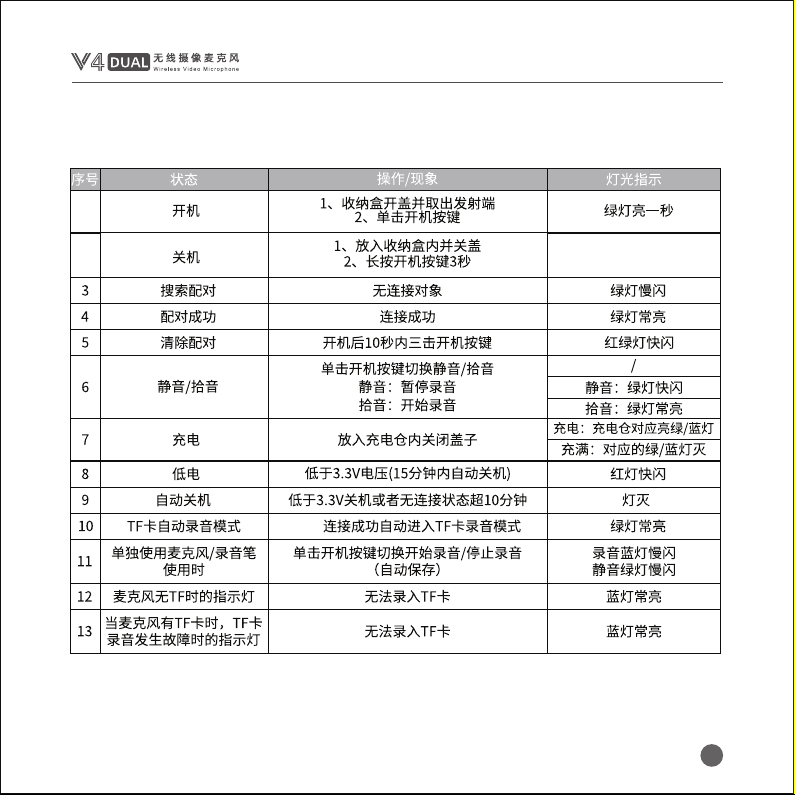

状态
■ 使用说明
1. 发射器功能说明
1
2/

5
2. 接收端功能说明

6
3. 收纳盒功能说明
注：TF卡录音每次自己动保存新的录音文件，当内存内容满后，自动删除最早时间的录音文件。

7
指示灯绿灯常亮
指示灯绿灯常亮
取出设备后，接收端和发射端麦克风指示灯绿灯常亮，即配对连接成功。（如图所示）
将Lightning接收端/Type-C接收端插入手机的Lightning接口/Type-C接口设备，接收端绿灯常亮，即可使
用麦克风收音。
■ 设备连接使用说明
■ 手机连接使用说明

8
3.5mm连接线
指示灯绿灯常亮
将3.5mm连接线分别插入接收端与相机3.5孔设备，接收端绿灯常亮。即可使用麦克风收音。
Windows笔记本系统操作
台式Windows系统操作
点击电脑左下方“Windows”图标后选择弹窗页面的“声音”设置选项然后点击页面的“声音输出”选项
后选择“扬声器”确认；最后再在下方选择“声音输入”选项，选择“麦克风”选项确认即可使用。
接收端开机插3.5mm转接线至机箱的音频输入口后点击电脑左下方“Windows”图标后选择弹窗页面的
“声音”设置选项然后，点击页面的“声音输出”选项后选择“扬声器”确认；最后再在下方选择“声音
输入”选项，选择“麦克风”选项确认即可使用。
APPLE笔记本系统操作
在APPLE电脑上选择“设置”选项后再点击“声音”设置选项然后选择“声音输出”选项点击选择“扬声
器”外放后确认；再选择“声音输入”选项后点击选择“麦克风Wireless microphone”点击确认即可使用。
■
■
■
■
摄像机连接使用说明

9
接收端安装相机说明
安装到相机之前，将接收器的背夹与接收器之间产生一定的空间后，将接收器推入相面靴座卡口固定。
OTG连接开启(仅限安卓系统）
设置 其他设置 最近任务管理
备份与恢复
还原手机
Google
OTG连接
10分钟未使用，将自动关闭。
存储空间
日期和时间
键盘与输入法
截屏
屏幕录制
第一步
进入设置页面
以OPPO A72为例
搜索设置项
定制专属于你的ColorOS
飞行模式
SIM 卡与流量管理
WLAN 关闭
未连接蓝牙
管理“云服务”、“查找手机”、登录设备等
用户01641280831
第二步
进入其他设置
第三步
点击OTG连接
■
■

10
毛套安装说明
关于图标含义解释
将毛套塑料扣位对准发射端凹槽，插入再顺时针旋转90°即可固定。
根据RL2004/108/EG和European Low Voltage Directive(欧洲低电压指令）RL2006/95/EG的测试
结果表明，本产品符合欧共体关于电磁兼容性的成员国法律整合的指令中所规定的限值。
此符号表示，根据WEEE指令（2012/19/EU）和国家法律，由于这种类型的废弃物会有潜在的有
害物质，可能对环境和人类健康产生负面影响，所以本产品不应该与您的家庭垃圾一起处置，应
未经合规主明确批准的变更或修改可能会使用户失去操作设备的权限。此设备符合FCC规则第15条
部分的要求。操作须符合以下两个条件：
（1）此设备可能不会造成有害干扰；
（2）此设备必须接受接收到的任何干扰，包括可能导致意外操作的干扰。
向下插入 顺时针旋转90°
■
■

11
安全警示
关于本说明书
该将本产品应交由授权的电气和电子设备（WEEE）回收站回收。同时，您在正确处理本产品的同将有助于
自然资源的有效利用。如需了解更多有关您可以在何处放置废物回收设备的信息，请联系您当地的城市办事
处、废物管理局或家庭废物处理服务部门。
为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能造成的人身伤害或财产损失,使用
本产品前,请仔细阅读并遵守以下事项:
1.使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整设备音量大小，不要在超过产品功率及
大音量下长时间使用，以免造成产品异常;
⒉使用中若发现有异常（如冒烟、异味等)，请立即关闭电源开关并拨掉电源插头，然后将产品送经销商检修;
3.本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、灰尘多的环境，使用中避免靠近火源，雨
淋、进水、过度碰撞、抛掷、振动本机及覆盖通风孔，避免损坏其功能;
4.使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿使用产品，以免导致意外事故;
5.请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需求请联系当地经销商跟进处理。
本说明书中内容符合截止印刷之日的技术规格。由于得胜公司会不断改进产品，本说明书可能不符合您
的特定产品的技术规格。要获取最新版说明书，请访问得胜官网，然后下载说明书文件。技术规格、设备
或另售的附件在各个地区可能有所不同，如有问题请与当地得胜经销商确认。
如需更多支持和深层产品信息，请浏览得胜官方网站: https://www.takstar.com/
■
■

■
■
■
■
..............................................................................................
................................................................................................................................
.....................................................................................................................................
.....................................................................................................................................
..........................................................................................................................
.......................................................................................................................
......................................................................................................................
...........................................................................................................................
Foreword
Features
Applications
Packing List
Dear Customer,
Thank you for purchasing Takstar V4 DUAL Wireless Video Microphone. In order to better understand
and use the product, please read this manual carefully.
If you have any questions or suggestions, please contact our local dealer.
1. Apple MFi certified, full compatibility with any iOS update.
2. Compact lavalier design, 3-in-1 universal compatibility with cameras, iOS and Android devices.
3. 2.4GHz wireless transmission, stable and effective up to 120m in open area.
4. Real-time monitoring with 3-step adjustable volume.
5. Three selectable noise reduction modes, adaptable to any complex recording environment.
6. Supports local TF card audio storage, no more worry about file loss.
7. Mic transmitter can serve as a standalone voice recorder anytime, anywhere.
9. Includes a charging case for storing and charging transmitters and receiver.
10. Rechargeable 2000mAh battery inside the charging case, ideal for outdoor livestreaming/interview.
8. Up to 10 hours of continuous playtime when connected to a camera via 3.5mm interface.
Livestreaming, vlogging, filmmaking, interview.
Charging Case (dual-channel version) 1PCS
Mic Transmitter 2PCS
3-in-1 Receiver 1PCS
Audio Cable 1PCS
Charging Cable 1PCS
Furry windscreen 2PCS
Earphones 1PCS
User Manual 1PCS
12

■
13
Charging Case
Battery: 230mAh
Working Time: 10hrs
Charging Time: about 80 mins
Weight: about 18.2g
Battery: 230mAh
Working Time: 10hrs
Charging Time: about 80 mins
Weight: about 14g
S/N Ratio: 64 dB
Input Voltage: DC 4.8V~5.4V
Charging Time: 150 mins
Weight: about 127.7g
Battery Capacity: 2000mAh
Battery Life: 3 recharges for receiver and transmitters
Dimensions: 111.2*79.5*34.4mm
Frequency: 2.4GHz
Latency: 25ms
Frequency Response: 20-20kHz
Input Voltage: DC 4.8V~5.4V
Sensitivity: -26 dBFS
Dimensions: 49.25*20.9*20.56mm
Microphone
Receiver
Frequency: 2.4GHz
Latency: 25ms
Frequency Response: 20-20kHz
Input Voltage: DC 4.8V~5.4V
Dimensions: 53.4*43.63*22.09mm
Note: The above data are measured by Takstar laboratory, and Takstar has the final interpretation right!
Specifications

■
①
②
③④
⑤
⑥
⑧
⑨
⑦
⑩
⑪
⑫⑬
14
⑫ Transmitter reset key * 2
⑦ Noise-reduction/Volume key
⑥ Power/Reset button

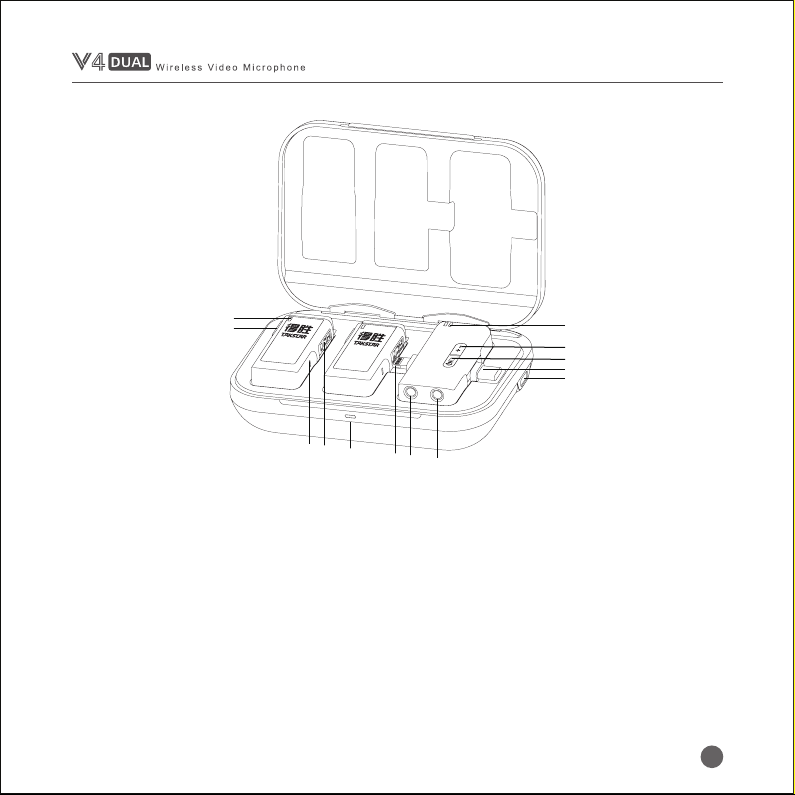

Function Description
② Type-C charging port
③ 3.5mm adapter cable port
① Charging case LED
④ 3.5mm monitor output
⑤ Receiver Type-C connector
⑩ Power/Mute key * 2
⑧ Receiver LED
⑨ Receiver Lightning connector
⑬ TF memory card slot * 2
⑪ Transmitter LED * 2

■
■
15

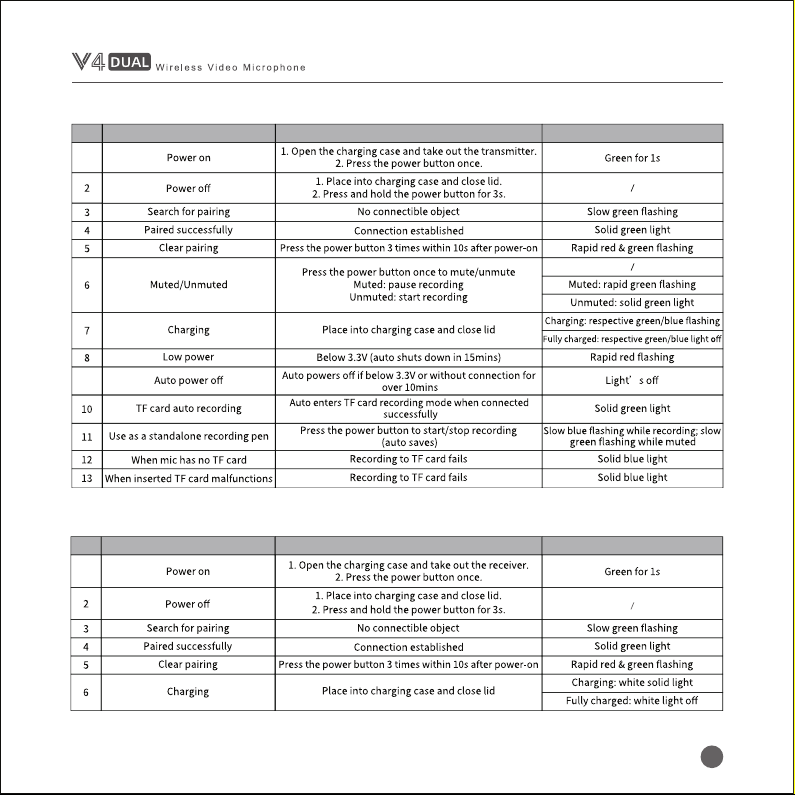

# Status Operation/Phenomenon LED Indication
