Takstar WDA-500 User manual

Portable speaker

中文目录…………………………………………………………………………………1-18
Content………………………………………………………………………………19-37
前言…………………………………………………………………………………………2
产品特性……………………………………………………………………………………2
适用范围……………………………………………………………………………………3
包装清单……………………………………………………………………………………3
技术参数……………………………………………………………………………………4
功能示意……………………………………………………………………………………5
使用方法………………………………………………………………………………… 12
01
一、音箱……………………………………………………………………………5
二、手持麦克风……………………………………………………………………9
三、头戴麦克风………………………………………………………………… 10
一、连接麦克风…………………………………………………………………12
二、麦克风正确握持方法………………………………………………………13
三、连接手机/电脑/调音台/声卡等设备………………………………………14
四、多台串联功能………………………………………………………………14
五、对频方法……………………………………………………………………15
六、无线播放配对………………………………………………………………15
便携式音箱
四、遥控器……………………………………………………………………… 11
手持麦克风
一、对频方法………………………………………………………………… 15…
二、蓝牙配对……………………………………………………… 16……………
头戴麦克风
充电示意………………………………………………………………………………… 16
安全警示………………………………………………………………………………… 17
关于图标含义解释………………………………………………………………………
关于本说明书……………………………………………………………………………
18
18

■ 前言
■ 产品特性
●
●
●
●
●
●
●
●
●
●
尊敬的用户：
感谢您选购得胜 WDA-500便携式音箱，为了您能够更好的了解及使用本产品，建
议您在使用前仔细阅读本说明书。
若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服务
热线400 6828 333或微信扫描二维码关注得胜官方公众号与我们联
系。
多功能便携式音箱，适用于户外表演、广场舞、促销、培训等场合；
配套无线麦克风，采用UHF技术，在无干扰、无障碍的环境下传输距离约40米；
内置5.25寸高性能的纸盆扬声器，大音量输出，提供强劲的现场音效；
具备无线播放功能，可连接手机、电脑、PAD等设备播放音乐；
支持插U盘及TF卡，具有音乐播放功能，可播放MP3、WAV音频格式文件；
支持高/低音及混响调节功能，支持闪避效果，满足不同场合应用需要；
具有一键录音功能，可录制存储WAV格式的音频文件；
FM收音机功能，自动搜台保存，可保存50个频道；
配备红外无线遥控器，方便操控工作模式、音量调节、录音、选曲等；
音箱内置大容量锂电池，可循环充电使用，节能环保。
02
便携式音箱
手持版
●
●
●
●
●
●
●
●
●
●
多功能便携式音箱，适用于户外表演、广场舞、促销、培训等场合；
采用UHF无线传输技术，在空旷地带使用传输距离约40米；
内置5.25寸高性能的纸盆扬声器，大音量输出，提供强劲的现场音效；
具备无线播放功能，可连接手机、电脑、PAD等设备播放音乐；
支持插U盘及TF卡，具有音乐播放功能，可播放MP3、WAV音频格式文件；
支持高/低音及混响调节功能，支持闪避效果，满足不同场合应用需要；
具有一键录音功能，可录制存储WAV格式的音频文件；
FM收音机功能，自动搜台保存，可保存50个频道；
配备红外无线遥控器，方便操控工作模式、音量调节、录音、选曲等；
音箱内置大容量锂电池，可循环充电使用，节能环保。
头戴版

■ 适用范围
户外表演、广场舞、促销、培训
03
便携式音箱
■ 包装清单
WDA-500音箱···························································································1台
无线麦克风 1支·······························································································
遥控器 1个·····································································································
电源适配器（赠送） 1个··················································································
5号干电池 2节································································································
7号干电池 2节································································································
说明书 1份·····································································································
WDA-500音箱 1台··························································································
头戴麦克风 1个······························································································
遥控器 1个····································································································
电源适配器（赠送） 1个·················································································
7号干电池 2节·······························································································
说明书 1份····································································································
手持版
头戴版

■ 技术参数
频率响应: 20Hz-20KHz
扬声器：5.25寸*1（全频）
额定功率：20W
峰值功率：40W
媒体播放：TF卡/U盘，支持64G及以下
媒体格式：MP3、WAV
电池类型：锂离子电池
拾音器：动圈
指向性：单指向
频率响应：60Hz-18KHz
灵敏度：-51±3dB (0db=1V/Pa/m at 1KHz)
UHF频率：650MHz~670MHz
04
发射器（无线麦克风）
主机（音箱）
便携式音箱
电池容量：7.4V 4400mAh
电源规格：DC 12V 1A
充电时间：约4小时
使用时间：约20小时（@60%音量）
产品尺寸： 285*151*338 mm (宽*深*高)
净重：约2.9kg
UHF使用距离：空旷地带约40米
供电方式： 1.5V AA电池（2节）
产品尺寸：Φ36mm* 245 mm (直径*长)
净重：约255g
拾音器：背极式驻极体
指向性：单指向
频率响应：60Hz-16kHz
灵敏度：-51至-54dB
(0db=1V/Pa/m at 1kHz)
UHF频率：650MHz~670MHz（分段）
UHF使用距离：空旷地带40米
发射器（头戴麦克风）
电池类型：锂离子电池
电池容量：3.7V 400mAh
充电规格：USB 5V 200mA
充电时间：约2.5小时
使用时间：约5小时
单机重量：约39g
注：以上数据由得胜实验室测试得到，并拥有最终解释权！

■ 功能示意
①“开关”按键：长按2秒开启或关闭音箱。开机时，LED显示屏出现“UHF”符号；
关机时，语音提示“关机”，同时LED显示屏显示“OFF“符号后熄灭；
② LED显示屏：显示当前的工作模式、电池电量、播放时间、麦克风信号等信息；
③ “模式”按键：循环点按切换5种工作模式，无线播放模式、TF卡模式、USB模式、
收音模式及音频输入模式，并伴有相应的语音提示；
④ “播放/暂停”按键：无线播放、TF卡模式及USB模式下，点按此键可暂停或播放音
乐；在收音、音频输入模式下，点按此键可静音；在无线播放时，长按此键可以断
开播放；收音模式下，长按此键进入自动收台，搜台过程中数值滚动显示，搜台结
束后自动定格第一个频道播放。可以搜索保存50个频道以上，具体能保存多少个频
道要视周边的电台信号强度而定；
⑤ “上一曲”按键：点按切换上一曲；在收音模式下，点按切换上一个频道；
⑥ “下一曲”按键：点按切换下一曲；在收音模式下，点按切换下一个频道；
一、音箱

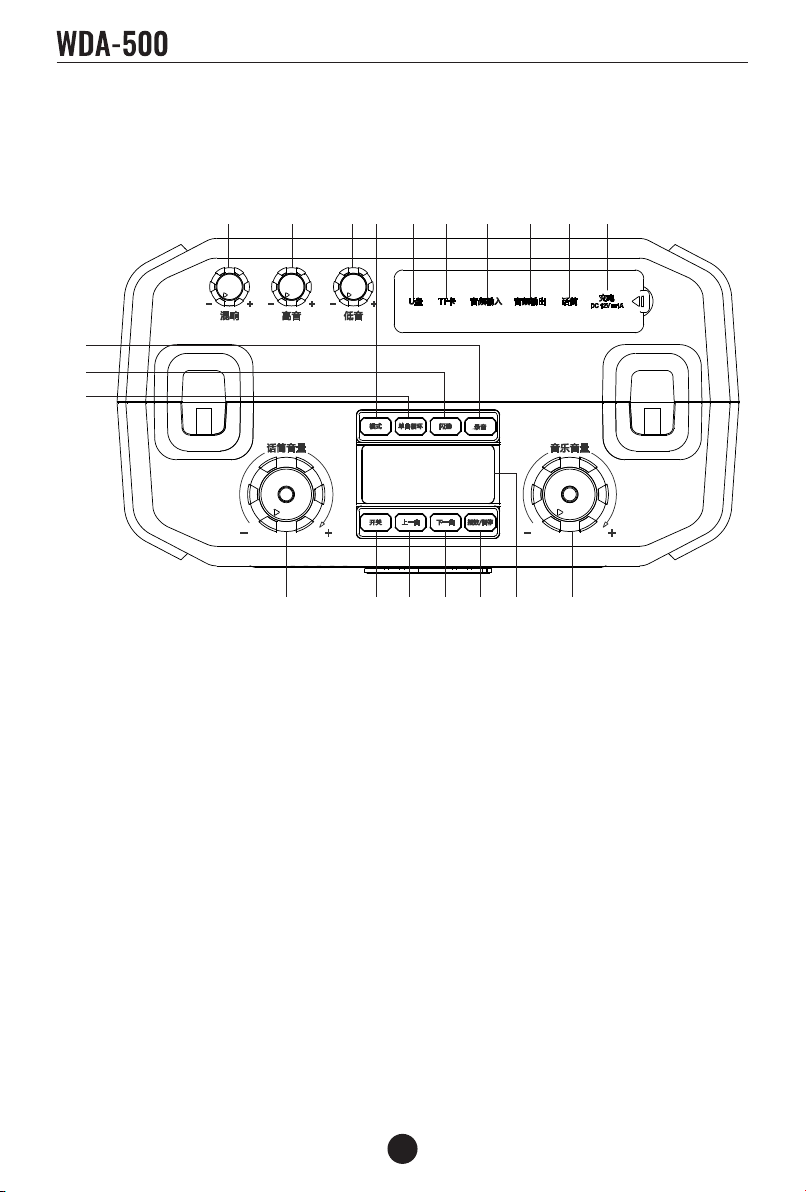

主机面板功能
① ⑪
②④⑥⑤⑩
⑦
⑧
⑨
⑭ ⑫ ⑬ ③ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳
05
便携式音箱

⑦ “单曲循环”按键：在TF卡或USB模式下播放音乐时，循环点按此键，切换为单曲
循环或全曲循环播放；
⑧ “闪避”按键：循环点按此键，打开或关闭闪避功能。在播放音乐并且打开话筒情
况下，开启闪避功能，说话音乐音量会自动压低；关闭闪避，音乐恢复正常；
⑨“录音”按键： 在插入TF 卡及麦克风接通的状态下，循环点按，开启或关闭录音功
能。开启录音时，语音提示“录音模式”，同时“REC”符号闪烁。录音过程中显
示屏“00：00”数值变动，表示录音时长。录制过程中点按“录音”按键可结束并
保存录音，同时语音提示“结束录音”，退出录音后会自动循环播放刚才的录音；
⑩ 话筒音量旋钮：顺时针旋转调大话筒音量，反之调小话筒音量；
⑪ 音乐音量旋钮：顺时针旋转调大音乐音量，反之调小音乐音量；
⑫ 高音旋钮：顺时针旋转提升音乐高频，反之衰减音乐高频；
⑬ 低音旋钮：顺时针旋转提升音乐低频，反之衰减音乐低频；
⑭ 混响旋钮：顺时针旋转调大话筒混响效果，反之调小话筒混响效果；
⑮“USB”U盘接口：可插入U盘播放音频文件；
⑯“ ”TF卡插槽：可插入TF卡播放音频文件或录音；
提示：请确保TF卡或U盘中储存的是MP3、WAV格式的音频文件，否则不能正常读
取歌曲文件；拷入歌曲前请先将TF卡或U盘按FAT16、FAT32格式进行格式化，其它
方式的格式化（如exFAT、NTFS格式）会导致录音无法保存或者储存的歌曲无法播
放。
⑰“Input”音频输入接口：通过Φ3.5mm音频线，连接外部音源设备，如电脑、手机、
平板、MP3播放器等；
⑱“Output”音频输出接口：通过Φ3.5mm音频线与另一台WDA-500音箱或其它音响
串联；
⑲“ ”话筒接口：可连接Φ6.35mm接⼝的动圈麦克风；
⑳ 充电接口：通过标配的电源适配器为音箱充电。
06
便携式音箱

LED数码显示屏
1. 开机符号：开机时，显示“UHF”符号；如图①
2. “ ”电量符号：电池电量充足时，电量符号不显示；当电池电量不足时，电量符
号闪烁，并有语音提示：“电量不足，请充电”；充电时，电量符号显示，充满电
后消失；如图①
3. 休眠符号：开机15分钟无任何操作时，显示屏出现“— — — —”符号，表示音箱进
入休眠省电状态，按任意键即可唤醒；如图②
4. 工作模式符号：显示当前工作模式，共以下5种工作模式：
⑴无线播放模式下，显示“bLUE”；如图③
⑵TF卡模式下，“00：00”表示音乐播放时间或录音时间。如图④
“0000”数值表示TF卡中歌曲序号。如图⑤
⑶USB模式下，“00：00”表示音乐播放时间。如图④
“0000”数值表示U盘中歌曲序号；如图⑤
⑷收音机模式下，“00.0 ”数值表示电台频率；如图⑥
⑸音频输入模式下，显示“AU”。如图⑦
图③ 图④ 图⑤
图① 图②
07
图⑥ 图⑦ 图⑧
便携式音箱

5. 麦克风符号：麦克风连接成功时，出现“MIC”符号；断开麦克风连接时，“MIC”
符号消失；如图⑦
6. 播放/暂停符号：播放音乐时，数码屏显示“00：00”数值开始变动；暂停音乐时，
数码屏显示“PAUS”；如图⑧
7. 闪避符号：打开闪避时，显示“F ON”，如图⑨；关闭闪避时，显示“F OF”；如
图⑩
8. 循环符号：在TF 卡或 USB模式下，显示“ALL”为全曲循环，如图⑪；显示“ONE”
为单曲循环；如图⑫
9. 录音符号：在插入TF 卡及麦克风接通的状态下，开启录音，“00：00”数值变动，
同时“REC”符号闪烁，如图⑬；录音过程，显示屏“00：00”数值表示录音时长；
10.Eq符号：6种均衡模式，对应显示 Eq0至 Eq5。如图⑭
图⑨ 图⑩
08
图⑪ 图⑫
便携式音箱
图⑬
REC
图⑭

二、手持麦克风
① 液晶显示屏：显示频率、麦克风信号、电池电量等信息；
② 电源按键：长按3秒开启或关闭麦克风；循环点按此键调节麦克风音量，分为
（U08-U11）共4级音量，调节麦克风音量时音箱会同时发出“滴”的一声提示音；
③“HI/LQ”按键：用于对频操作，详见本说明书“对频方法”部分；
④ 电池仓：装入2节1.5V AA电池。
麦克风显示屏
1. 电池电量：电池电量有三格，以格数表示电池电量，电量不足时，电池符号闪烁，
请及时更换电池；
2. 信号符号：“ ”表示麦克风信号；
①
②
③
④
CHA MHZ
09
便携式音箱
