Taramp's PRO CHARGER 40A User manual

A instalação deste produto deverá ser feita por um profissional qualificado.
The installation of this product must be made by a qualified professional.

01
Índice
•Produtos danificados por instalação incorreta, infiltração de água, violação por pessoas não autorizadas;
• Lacre de garantia rasurado ou rasgado;
•Defeitos provocados por acessórios, modificações ou equipamentos acoplados ao produto;
•Custos de retirada e reinstalação do equipamento, bem como seu transporte até o posto de assistência
técnica;
•Danos de qualquer natureza, consequentes de problemas no produto, bem como perdas causadas pela
interrupção do uso.
A TARAMPS, localizada à Rua Abílio Daguano, 274 Res. Manoel Martins - Alfredo Marcondes - SP,
CEP 19.180-000, garante este produto contra defeitos de projeto, fabricação, montagem e/ou
solidariamente em decorrência de vícios de projeto que o torne impróprio ou inadequado ao uso a que se
destina, pelo prazo de 12 meses, a partir da data de aquisição.
•O produto apresentar danos decorrentes de quedas, impactos ou da ação de agentes da natureza
(inundações, raios, etc.);
•Casos onde o produto não seja utilizado em condições normais;
Esta garantia exclui:
Em caso de defeito no período de garantia, a responsabilidade da TARAMPS limita-se ao conserto ou
substituição do aparelho de sua fabricação.
Termo de garantia
Assistência técnica
• Recomendações importantes
03 • Ligação na rede elétrica

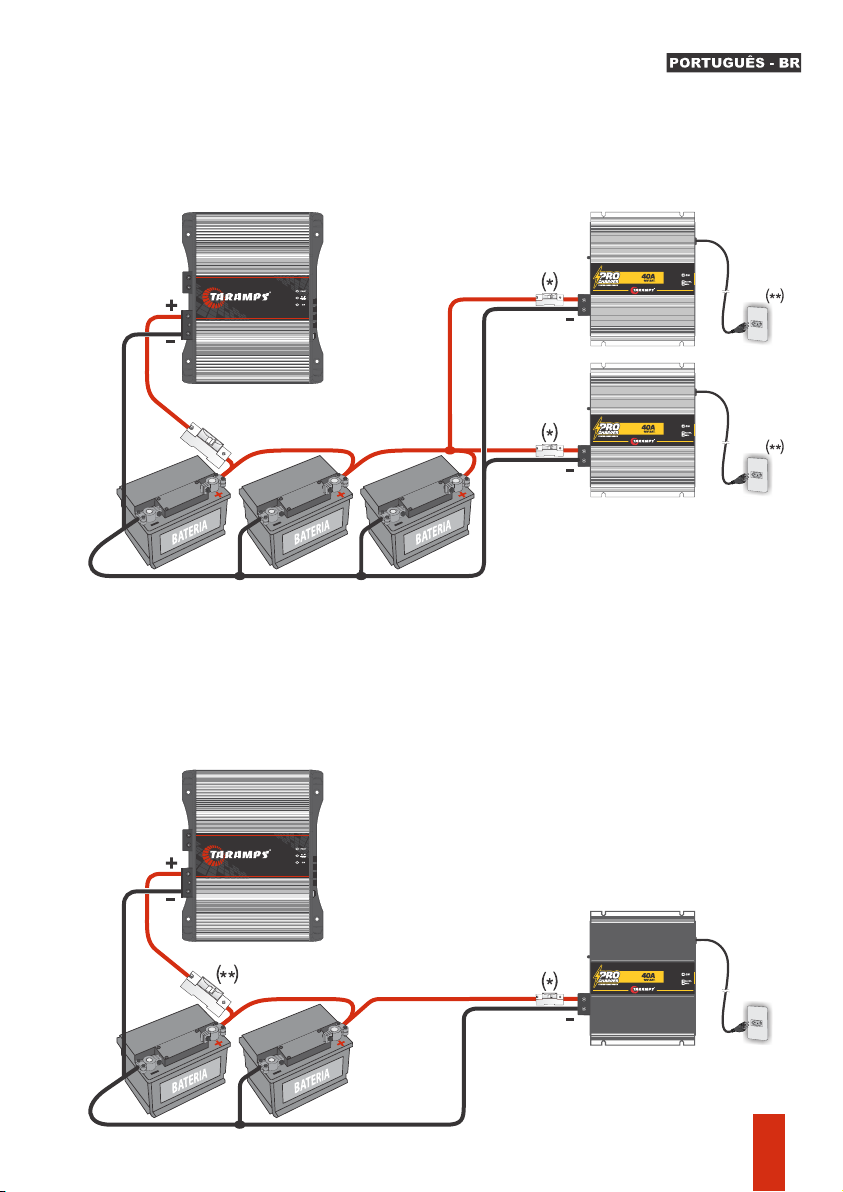

05 • Utilizando fontes em paralelo
06 • Características técnicas
• Recargas de bateria e alimentação do amplicador
• Assistência técnica
• LED Indicador / voltímetro
01 • Termo de garantia
04 • Conector de saída e alimentação
02 • Introdução
•Apresentação
Contamos com redes de Assistência Técnica por todo o Brasil e estamos sempre prontos para atender
suas dúvidas e necessidades.
Para localizar uma Assistência Técnica Taramps Electronics perto de você, basta acessar nosso site:
www.taramps.com.br/pt/rede-de-assistencias-tecnicas ou entre em contato com o Departamento de
assistência técnica de fábrica:
Taramps Electronics
Rua: Abílio Daguano, nº 274
Fones: (18) 3266-4050 / 99749-3391
E-mail: [email protected]
CEP: 19.180-000

02
Recomendações importantes
Apresentação
2- Este equipamento possui sistema “bivolt automático” - reconhece automaticamente a
tensão da rede elétrica e se ajusta para a mesma. Para que a fonte tenha o rendimento
esperado, a tensão da tomada deverá estar acima de 90V (rede de 127V) ou acima de 190V
(rede de 220V).
4- A fonte não possui partes internas que possam receber manutenção pelo usuário. Não
abra a mesma, risco de choque elétrico.
5-Não instalar a fonte em local com exposição direta de luz solar.
3- Instalar a fonte em local firme e arejado. Nunca instale a mesma em laterais de caixas de
som, devido à vibração.
1- Jamais utilize extensões com bitola inferior à recomendada. Certifique-se que a tomada e a
rede elétrica suportam a corrente necessária para alimentação da fonte (vide pág. 3 / 4).
A Fonte / Carregador automotiva digital PRO CHARGER 40A apresenta o que há de mais
moderno e eficiente para conversores de energia de alta potência para RECARGA de baterias
e ALIMENTAÇÃO de sistema de som automotivo com até 40 Amperes.
- PCI (Placa de Circuito Impresso) em fibra de vidro, montada por insersora automática de
componentes, garantindo qualidade e robustez.
- Controle de corrente: Monitora e limita a corrente de saída dentro do valor nominal.
- Perfil de Alumínio robusto e com moderno design que permite uma ótima dissipação de
calor.
- Proteção contra temperaturas elevadas: Caso a temperatura do produto atinja um valor
crítico, o sistema controla a saída, desligando e religando automaticamente, evitando um
sobre aquecimento.
- Proteção contra curto circuito na saída. ATENÇÃO: NUNCA INVERTA AS POLARIDADES.
- Controle Digital por PWM (modulação por largura de pulso), dos transistores IGBT (Insulated
Gate Bipolar Transistor) de alta performance em HALF BRIDGE, proporcionando um ótimo
rendimento e estabilidade comparando às fontes convencionais com transformador.
Introdução
Desenvolvido em moderno laboratório, com a mais alta tecnologia e profissionais altamente
qualificados.
Caso haja dúvida mesmo depois da leitura deste manual, entre em contato com nosso
suporte técnico pelo número de telefone 18-3266-4050 ou pelo nosso site
www.taramps.com.br.
Parabéns pela compra de um produto Taramps.
Este manual explica todos os recursos, operações e orientações para solucionar dúvidas que
possam surgir em sua instalação. Reserve algum tempo para lê-lo atentamente e garantir
uma instalação adequada e o uso de todos os benefícios que este produto pode oferecer.
A Taramps reserva o direito de modicar o conteúdo deste manual sem aviso prévio e nem obrigatoriedade
de aplicar as modicações em unidades anteriormente produzidas.
No decorrer da leitura deste manual, fique atento aos símbolos de segurança.
Segurança
Este símbolo como "Cuidado" tem como objetivo alertar o usuário sobre
instruções importantes. O não cumprimento das instruções pode resultar em
riscos ao usuário ou danos ao produto.
CUIDADO

Cabo: 10mm²
Disjuntor: 40A
Não utilize cabos com bitolas inferiores a recomendada:
CABOS BATERIA
É indispensável a instalação de um disjuntor próximo a fonte.
03

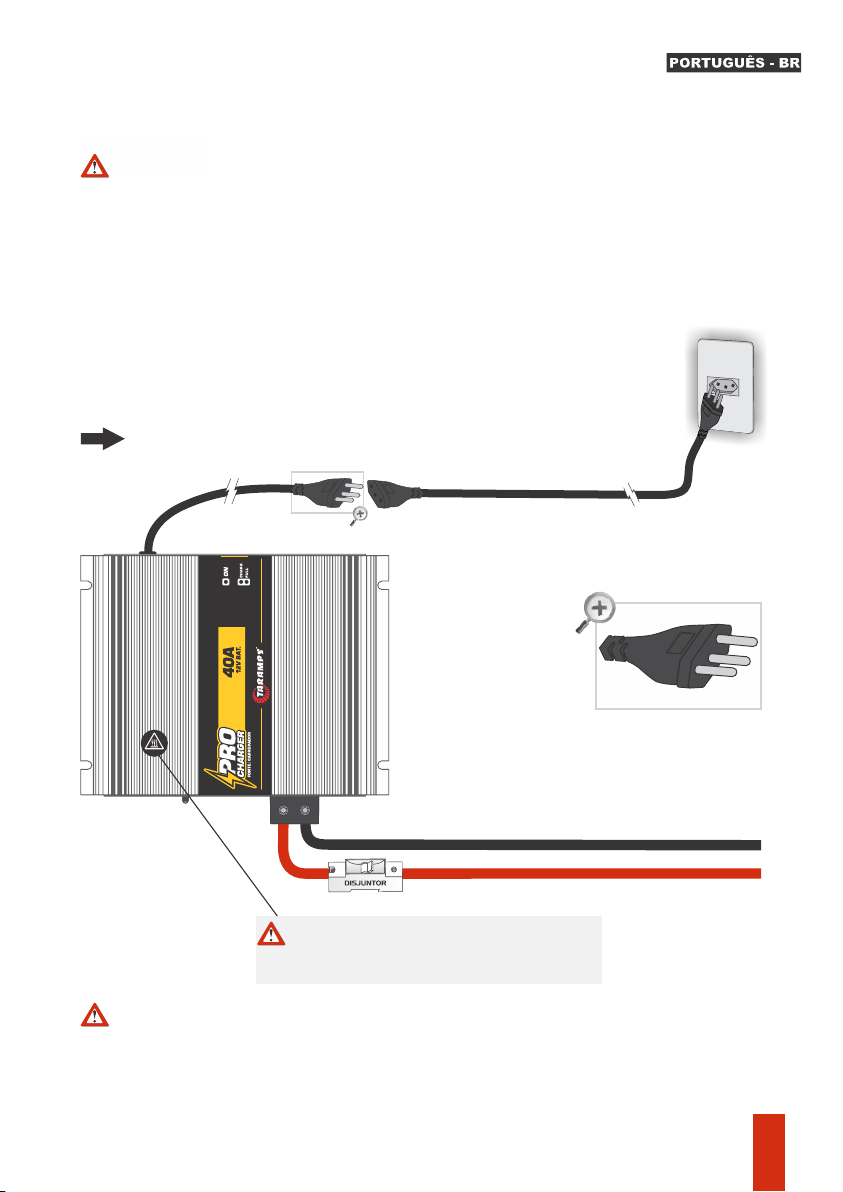

Ligações na rede elétrica
Este equipamento possui plugue que
atende ao novo padrão brasileiro de plugues
e tomadas (NBR 14136) conforme resolução
Conmetro nº 11/2006.
+
-
Imagens Ilustrativas
CUIDADO
IMPORTANTE: Qualquer ligação na fonte deverá ser feita com a mesma desligada.
TOMADA: A tomada deverá ser dimensionada de forma a suportar a corrente máxima
consumida pela fonte.
O usuário deverá confirmar se a tomada/quadro de força estão adequados para a instalação
do produto de acordo com a tensão de uso.
Recomendamos que a instalação elétrica seja feita por um profissional qualificado.
Caso a instalação elétrica não esteja adequada, a performance e rendimento da fonte serão
comprometidos.
Comprimento máximo de 10 metros.
EXTENSÃO: (Opcional, não acompanha o produto).
Não utilize extensões com bitolas menores que a recomendada:
127V: _____2,5mm²
220V: _____1,5mm²
CUIDADO
CUIDADO Toda superfície em alumínio, serve como
dissipador de calor.
Temperatura normal de trabalho é de aproximadamente 65° C.
Por isto evite o contato nesta superfície quando estiver em uso.

VOLTS
12.6V
14.4V
12V
13.8V
Conector de saída e alimentação
04
LEDs indicadores
3 - ENTRADA DE ENERGIA: Cabo de alimentação.
(Veja as bitolas recomendadas na página 03).
Verifique as especificações recomendadas para a entrada de energia na página 03.
IMPORTANTE: Não obstrua a ventilação, deixe um espaço livre de pelo menos 5cm nas laterais do
produto.
IMPORTANTE: Nunca inverter a polaridade.
1 - VOLTS: Ajusta a tensão de saída entre 12V até 14.4V.
4 - COOLER: O cooler permanece ligado enquanto a fonte / carregador estiver conectada na rede elétrica.
A PRO CHARGER 40A é bivolt automático (127V / 220V)
IMPORTANTE: Faça o ajuste da tensão com a carga desconectada.
Para recarga de baterias automotivas, o recomendado é ajustar a fonte em tensão maior que 13.8V.
2 - OUT BATTERY: Para ligar os cabos positivo (+) e negativo (-) na bateria ou equipamentos 12 Volts.
LED ON: Permanece aceso enquanto a fonte / carregador estiver ligada na
rede elétrica.
CHARG.: Indica que a fonte está fornecendo corrente para carga de bateria ou
corrente para sistema de som .
FULL: Indica que a bateria está carregada / flutuação.
12
34
CUIDADO Antes de efetuar qualquer ligação na (s) bateria (as), certifique de que as
polaridades estão corretas.
CUIDADO O cooler e as aberturas de ventilação são responsáveis pelo resfriamento da fonte
quando está em uso, por isto não poderá ser obstruído.
