Termo de garantia / Term of warranty
CEP: 19.180-000
Taramps Electronics
Rua: Abílio Daguano, nº 274
Fones: (18) 3266-4050 / 99749-3391
E-mail: [email protected]
Para localizar uma Assistência Técnica Taramps Electronics
perto de você, basta acessar nosso site:
Contamos com redes de Assistência Técnica por todo o
Brasil e estamos sempre prontos para atender suas
dúvidas e necessidades.
www.taramps.com.br/pt/rede-de-assistencias-tecnicas
ou entre em contato com o Departamento de assistência
técnica de fábrica:
For international support, check on our website:
Phones: [phone] / [phone]
www.taramps.com.br/en/rede-de-assistencias-tecnicas
E-mail: [email protected]
or contact direct the factory support:
06 • Exemplo de instalação
10 • Características técnicas
• Assistência técnica
02 • Introdução
01 • Termo de garantia
03 • Funções, entradas e saídas
• LEDs indicadores e sistema de proteção
05 • Instalação
• Recomendações importantes
04 • Conector de alimentação
• Bitola de ação e fusível recomendados
• Technical assistance
05 • Installation
• Recommended wire gauge & fuse
06 • Installation example
07 • Introduction
• Key recommendations
01 • Term of warranty
08 • Functions, inputs & outputs
09 • Power supply connector
10 • Technical features
• LEDs indicators & protection system
Assistência técnica / Technical assistance

02
Recomendações importantes
1 - Leia atentamente este manual de instruções antes de efetuar qualquer ligação;
4 - A bitola dos fios de alimentação é extremamente importante tanto para se obter a
potência desejada do amplificador, quanto para sua segurança. Siga a bitola do fio
recomendada neste manual (página 05). Bitolas menores que o especificado causam perda
de potência e sobreaquecimento dos cabos. É importante que os cabos de alimentação sejam
o mais curto possível;
5 - O amplificador deve ser instalado em um local firme, arejado e seco;
Para aproveitar ao máximo os recursos do seu amplificador, indicamos abaixo algumas
recomendações importantes:
Qualquer conexão na entrada ou saída do amplificador somente deverá ser feita com o
amplificador desligado;
2 - Observe atentamente a polaridade da fiação de alimentação (positivo e negativo da
bateria) e dos alto falantes, bem como a impedância mínima do amplificador;
3 - É obrigatório a instalação de disjuntores para proteção em caso de sobrecarga. O disjuntor
deve ser instalado o mais próximo possível da bateria, e ser dimensionado de acordo com o
amplificador;
7 - A instalação do mesmo deve ser feita por um profissional qualificado.
6 - O cabo de sinal (RCA), deve passar separado da fiação original do veículo, ou de qualquer
outro cabo de alimentação, para evitar interferências;
Introdução
Caso haja dúvida mesmo depois da leitura deste manual, entre em contato com nosso
suporte técnico pelo número de telefone 18-3266-4050 ou pelo nosso site
www.taramps.com.br.
Este manual explica todos os recursos, operações e orientações para solucionar dúvidas que
possam surgir em sua instalação. Reserve algum tempo para lê-lo atentamente e garantir
uma instalação adequada e o uso de todos os benefícios que este produto pode oferecer.
Desenvolvido em moderno laboratório, com a mais alta tecnologia e profissionais altamente
qualificados.
Parabéns pela compra de um produto Taramps.
A Taramps reserva o direito de modicar o conteúdo deste manual sem aviso prévio e nem obrigatoriedade
de aplicar as modicações em unidades anteriormente produzidas.

FILTRO SUBSONIC (HPF): Ajuste variável de 8Hz a 30Hz, que determina o início da frequência de
operação do amplificador.
3 - CROSSOVER
7 - TERMINAL REMOTE: Deve ser ligado a saída remote do CD/DVD Player por meio de um cabo de
_0,75mm². (Conector do BASS 5K e BASS 8K).
Para associações de alto falantes, a impedância a ser considerada é a impedância resultante.
1 - INPUT (R e L): Entradas dos sinais a serem amplificados. Conectar as mesmas às saídas RCA do CD /
DVD Player, utilizando cabos blindados de boa qualidade para evitar a captação de ruídos.
2 - LEVEL: Ajusta a sensibilidade de entrada do amplificador, o que permite um perfeito ajuste aos níveis
de sinal de saída de praticamente todos os modelos de CD/DVD Player do mercado.
FILTRO LOW PASS (LPF): Ajuste variável de 60Hz a 250Hz, que determina o fim da frequência de
operação do amplificador.
4 - BASS BOOST
FREQ.: Determina a frequência de atuação do Bass Boost de 35Hz a 60Hz.
BOOST: Reforço para os Sub-graves, com amplitude variável de 0 a +10dB.
5 - MONITOR: Conexão para acessório que tem como função o monitoramento do amplificador, onde
todas as informações dos LEDs indicadores, como distorção (CLIP) e acionamento da proteção (PROT),
serão mostradas simultaneamente.
6 - SPEAKER: Saída (positivo e negativo) para a conexão dos transdutores (alto-falantes). Seguir a
polaridade indicada e a impedância mínima recomendada.
Veja os exemplos abaixo:
03
Funções, entradas e saídas
4 OHMS 4 OHMS 4 OHMS 4 OHMS
Impedância
resultante:
1 OHM
2 OHMS 2 OHMS
Impedância
resultante:
1 OHM
LPF FREQ. BOOST
SUBSONIC
LEVEL 308 25060
0MAX
HzHz
60 +10 35 0
dB
Hz
CROSSOVER BASS BOOST MONITOR
INPUT
1 2 345
SPEAKER
6
Bass 3K
SPEAKER
REMOTE
LPF FREQ. BOOST
SUBSONIC
LEVEL 308 25060
0MAX
HzHz
60 +10 35 0
dB
Hz
CROSSOVER BASS BOOST MONITOR
INPUT
1 2 345
7
6
Bass 5K / BASS 8K

Conector de alimentação
04

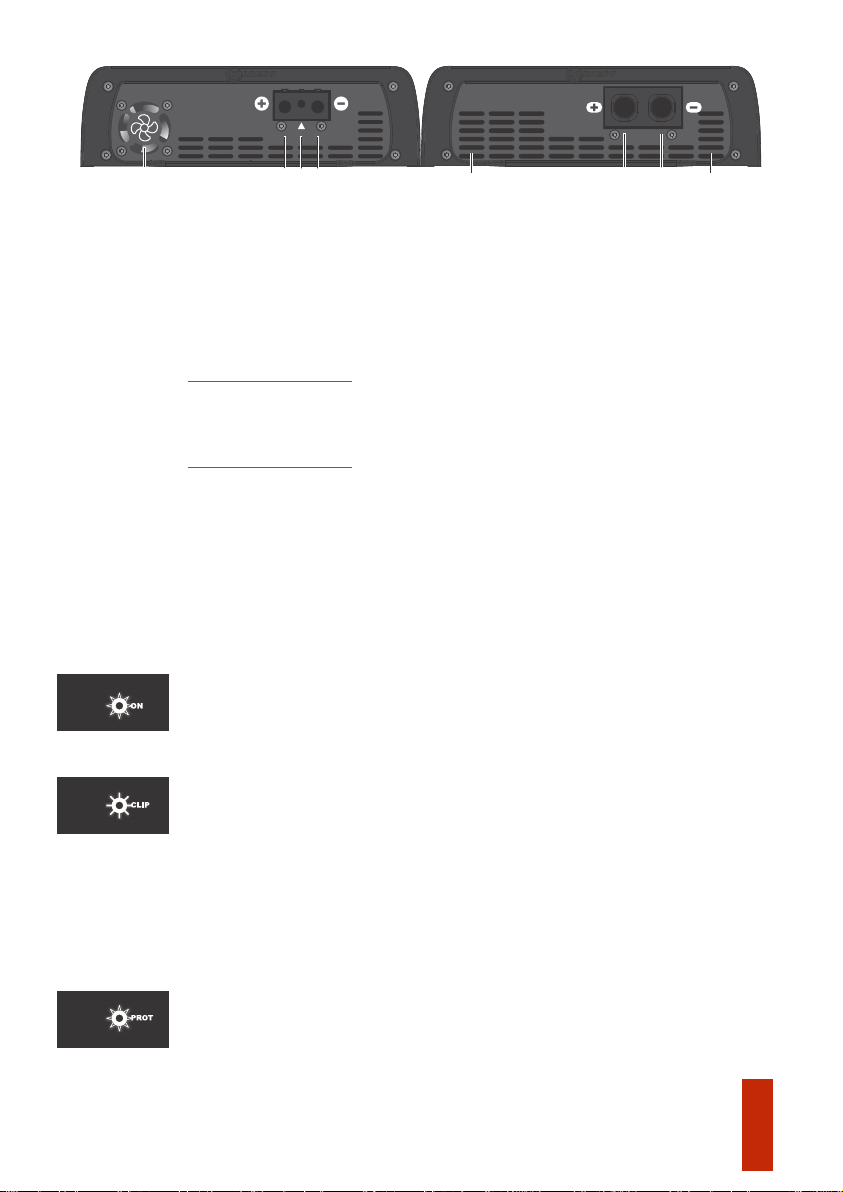

Bass 3K: Possui um cooler de ventilação interna.
Para perfeito funcionamento, não obstrua o(s) cooler(s). O amplificador deve ser instalado em local seco e
arejado. Recomendamos não embutir o mesmo, para que o ar circule em toda a extensão interna do
produto, assim evitando a atuação da proteção térmica.
1 - COOLERS:
Bass 5K / 8K: Possui dois coolers de ventilação interna.
Bass 8K:
3 - TERMINAL DE ALIMENTAÇÃO NEGATIVO:
Bass 3K:
Bass 3K:
4 - TERMINAL REMOTE: Deve ser ligado a saída remote do CD/DVD Player por meio de um cabo de
0,75mm². (Conector do BASS 3K).
Recomendamos manter os cabos o mais curto possível e com as pontas estanhadas para melhor contato
elétrico. Os disjuntores devem ser instalado o mais próximo da bateria.
Bass 5K / 8K:
2 - TERMINAL DE ALIMENTAÇÃO POSITIVO:
Bass 5K:

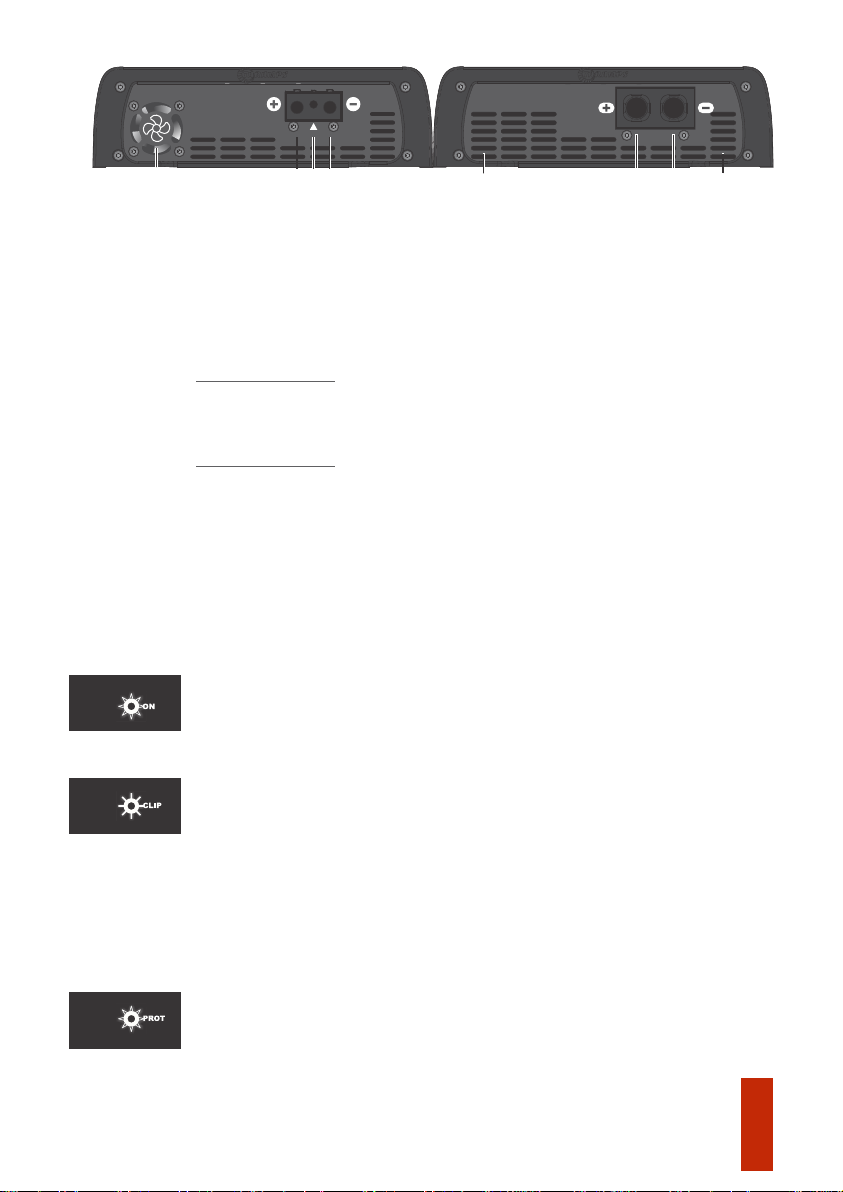

LEDs indicadores e sistemas de proteção
LED azul aceso contínuo:
LED vermelho pisca 2x:
LED amarelo piscando de acordo com a música: Indica que o amplificador está
operando no limiar da distorção. Caso o led vermelho também piscar, indica distorção
excessiva.
Indica que o amplificador está ligado.
Foi detectado curto-circuito ou impedância inferior a suportada na saída.
LED vermelho aceso contínuo:
Voltagem de alimentação superior a 17V.
Quando o amplificador chegar a temperatura de aproximadamente 80°C a proteção
térmica atua, o áudio é interrompido e o LED amarelo começará a piscar. O cooler ficará
ligado para resfriar os componentes rapidamente. Somente quando o amplificador
chegar a uma temperatura segura, o áudio é liberado e o amplificador voltará ao normal.
Voltagem de alimentação inferior a 9V.
Recomendamos não desligar o amplificador, para que o tempo de resfriamento
seja menor, através das ventilações dos coolers.
LED vermelho pisca 3x:
LED amarelo piscando: Temperatura excessiva (Pode ser causada por obstruções dos
coolers internos, instalação inadequada ou em local mal ventilado).
POWER
INPUT
Minimum 2/0 AWG (70mm²)
1 1
23
Bass 5K / BASS 8K
Bass 3K
124 3
POWER
INPUT
Minimum 4 AWG (21mm²)
REMOTE
Vide tabela na página 05
Vide tabela na página 05

Qualquer ligação nos conectores de alimentação, entrada ou saída deverão ser feitas somente com o
amplificador desligado.
Atenção: O uso de fiação com bitola inferior ao recomendado causa perda de potência e
sobreaquecimento da fiação.
Cabo remote
Cabos de saída (alto-falantes)
Bass 5K / 8K _____________________________________________________________________10mm²
Bass 3K__________________________________________________________________________ 130A
Disjuntor de proteção
Bass 5K__________________________________________________________________________ 210A
Calculado considerando um comprimento máximo de 4m. Distância maiores que esta, será preciso
aumentar as bitolas dos cabos.
Bass 3K / 5K / 8K________________________________________________________________ 0,75mm²
Bass 8K__________________________________________________________________________ 320A
Observe a polaridade, nunca inverta os cabos de alimentação, sob risco de danos ao amplificador.
É obrigatório a instalação de disjuntores de proteção o mais próximo da(s) bateria(s).
Bass 3K_________________________________________________________________________ 6mm²
Cabo de alimentação positivo / negativo
Bass 3K ________________________________________________________________________21mm²
Bass 5K / 8K_____________________________________________________________________70mm²
Bitola de fiação e fusível recomendados
Positive / negative power cable
Output cables (loudspeakers)
Bass 8K__________________________________________________________________________ 320A
Bass 3K / 5K / 8K _________________________________________________________________ 18 AWG
Bass 5K / 8K _____________________________________________________________________ 7 AWG
Bass 5K__________________________________________________________________________ 210A
Remote cable
Fuse or protective circuit breaker
Check polarity and never reverse power supply cables due to the risk of damage to the amplifier.
Bass 3K _________________________________________________________________________9 AWG
Caution: Using wire gauges below the recommendation will result in power loss and overheating of
wiring.
Bass 3K _________________________________________________________________________4 AWG
It is compulsory to install protection circuit breakers as close as possible from batteries.
Bass 5K / 8K ____________________________________________________________________2/0 AWG
Bass 3K__________________________________________________________________________ 130A
Calculated considering a maximum length of 4m. Distance greater than this, you will need to increase the
cable gauges.
CAUTION: All connections to power supply, input and output connectors must be carried out only with
amplifier off.
Recommended wire gauge & fuse
05
Installation
Instalação

*Imagens Ilustrativas / Illustrative images

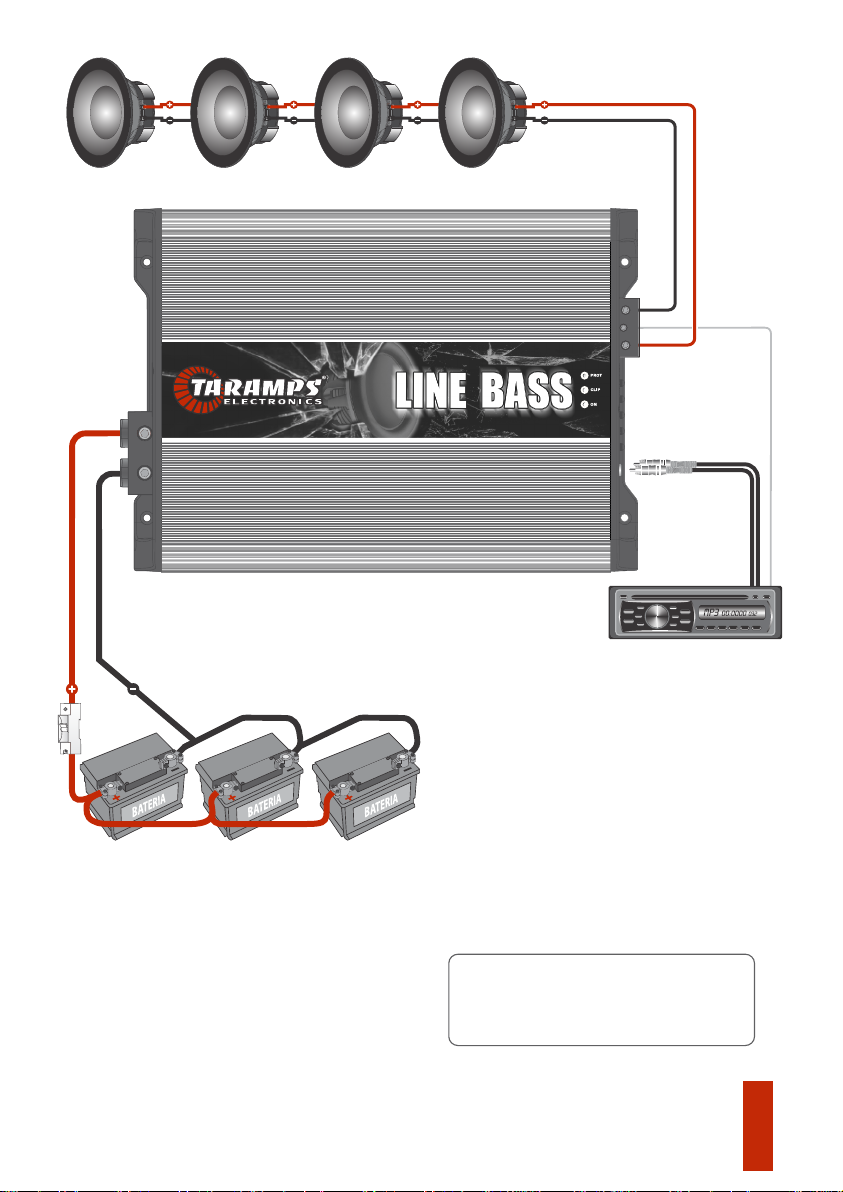

Exemplo de instalação / Installation example
* Cabo Remote 0,75mm² / Remote Cable 18 AWG
* O remote do Bass 3K está localizado no painel de
alimentação do aparelho. (Vide página 04).
* The Bass 3K remote is located on the power panel of
the unit. (See page 09)
DISJUNTOR
12V GND
CD/DVD Player / Head Unit
06
Cabo RCA / RCA Cable
Taramps
Bass 8K = At least 320A
Exemplos de conexões na entrada de alimentação:
Bass 5K = Mínimo 210A
Bass 8K = Mínimo 320A
Note: Minimum battery bank capacity required:
Examples of connections in the power supply input:
Bass 3K = At least 130A
Obs: Capacidade mínima requerida do banco de baterias:
Bass 3K = Mínimo 130A
Bass 5K = At least 210A

07
Key recommendations
Introduction
4 - The gauge of power supply wiring is extremely important both to reach the desired
amplifier output and to the amplifier's safety. Use the wire gauge recommended in this
manual (page 05). Using wire gauges below the specified value will result in power loss and
overheating of cables. It is important that the power supply cables are the shortest possible;
1- Read this instruction manual carefully before carrying out any connection;
6 - In order to avoid interferences, the signal cable (RCA) must be away from the original
wiring of vehicle or from any other power supply cable;
7 - The amplifier must be installed by a qualified professional.
You can find below some key recommendations to get the most out of your amplifier:
2 - Check carefully the polarity of power supply wiring (battery's positive and negative
terminals) loudspeakers and the minimum speaker impedance;
5 - Amplifier must be installed in a firm and ventilated area;
Any connection to the amplifier input or output must be carried out when amplifier is
off;
3 - It is compulsory to install circuit breakers to protect against overloading. The circuit
breaker must be installed as close as possible to the battery and sized up according to the
amplifier;
Taramps reserves the right to modify the contents of this document at any time without prior notice and does
not have the obligation to apply the changes in units which were previously produced.
Congratulations on your purchase of Taramps product.
It was developed in a modern laboratory and with the latest technology.
For questions, please call [phone], e-mail [e-mail] or visit
www.taramps.com.br.
This manual covers all features, operations and instructions to solve any doubt that may
happen during the installation. Please take some time to read manual carefully in order to
ensure the proper installation and the use of all benefits that this product can offer.

1 - INPUT (R and L): Inputs of signals to be amplified. Connect these signals to RCA outputs of Head Unit ,
using good quality shielded cables to avoid noise influence.
2 - LEVEL: It sets the amplifier input sensitivity, which allows an optimal adjustment to the output signals
levels of nearly all models of Head Unit found in the market.
See the examples below:
FILTRO SUBSONIC (HPF): Variable adjustment from 8Hz to 30Hz, which determines the beginning of the
amplifier operating frequency.
3 - CROSSOVER
BOOST: Boost for bass levels in 50Hz, with variable gain up 0 to +10dB.
5 - MONITOR: Connection to an accessory, which function is to monitor the amplifier and it is where all
information from the indicator LEDs, such as distortion (CLIP) and protection actuation (PROT), will be
displayed simultaneously.
6 - SPEAKER: Output (positive and negative) to transducers connection (speakers). Follow the polarity
described and the minimum impedance recommended.
7 - REMOTE TERMINAL: The remote Head Unit output must be connected by a 0,75mm² (18 AWG) cable.
(BASS 5K and BASS 8K connector).
FREQ.: Set the Bass Boost center frequency, from 35Hz up to 60Hz.
To combine speakers, the resulting impedance must be taken into consideration.
LOW PASS: Variable adjustment from 60Hz to 250Hz, which determines the end of the amplifier
operating frequency.
4 - BASS BOOST
08
Functions, inputs & outputs
4 OHMS 4 OHMS 4 OHMS 4 OHMS
Resulting
impedance:
1 OHM
2 OHMS 2 OHMS
Resulting
impedance:
1 OHM
LPF FREQ. BOOST
SUBSONIC
LEVEL 308 25060
0MAX
HzHz
60 +10 35 0
dB
Hz
CROSSOVER BASS BOOST MONITOR
INPUT
1 2 345
SPEAKER
6
Bass 3K
SPEAKER
REMOTE
LPF FREQ. BOOST
SUBSONIC
LEVEL 308 25060
0MAX
HzHz
60 +10 35 0
dB
Hz
CROSSOVER BASS BOOST MONITOR
INPUT
1 2 345
7
6
Bass 5K / BASS 8K

09
Power supply connector
1 - FANS:
Bass 8K:
Bass 5K / 8K: It has two internal ventilation fans.
Bass 3K:
3 - NEGATIVE POWER SUPPLY TERMINAL:
Bass 5K / 8K:
4 - REMOTE TERMINAL: The remote Head Unit output must be connected by a 0,75mm² (18 AWG) cable.
(BASS 3K connector).
For perfect operation, do not block the cooler(s). O amplifier must be installed in a cool and aired place. It
is recommended not to embed it, so that the air circulates throughout the inside of the product
extension, thereby preventing the thermal protection from acting.
Bass 3K:
Bass 3K: It has one internal ventilation fan.
2 - POSITIVE POWER SUPPLY TERMINAL:
We recommend keep the cables as short as possible and with tinned tips for best electrical contact>
Circuit breakers should be installed as close to the battery.
Bass 5K:
Indicates that the amplifier is turned on.
We recommend don’t turn off the amplifier, so that the cooling time will be shorter,
through the ventilation of fans.
Short-circuit or impedance lower than that supported at output.
When the amplifier reaches the temperature of approximately 80°C (176°F), the thermal
protection starts working, the audio is interrupted and the yellow LED will start flashing.
The fans will be functioning, in order to cool down the components quickly. Only when
the amplifier reaches a safe temperature level, the audio is released and the amplifier
gets back to its normal functioning.
RED LED flashes 2x:
Supply voltage less than 9V.
Blue LED steady on:
Flashing yellow LED: Excessive temperature (May be caused by obstruction of the
internal fans, improper installation or poorly ventilated location).
Power supply voltage greater than 17V.
Blinking yellow LED according to music: Indicates that the amplifier is operating at the
threshold of distortion. If the red LED also blinks, it indicates excessive distortion.
Red LED steady on:
RED LED flashes 3x:
LEDS indicators & protection system
POWER
INPUT
Minimum 2/0 AWG (70mm²)
1 1
23
Bass 5K / BASS 8K
Bass 3K
124 3
POWER
INPUT
Minimum 4 AWG (21mm²)
REMOTE
See table on page 05
See table on page 05

4
3
2
1
-1
-2
-3
-4
-5
10 20 30 50 100 200 300
0
(Low Pass Filter):
2 OHMS:
Signal- to-noise Ratio:
Potência Nominal - Output Power / @14.4VDC
HPF (Subsonic Filter)
LPF (Filtro Passa Baixa)
Minimum Supply Voltage:
(Subsonic Filter):
Frequency Response (Full Range):
Number of Channels:
Impedância Mínima de Saída
1 OHM:
Relação Sinal-Ruído
Amplicadores / Ampliers
Resposta de Frequência
Crossover
Sensibilidade de Entrada
Minimum Output Impedance:
Número de Canais
Freq.:
4 OHMS:
Input Sensitivity (Level 100%):
Boost:
Impedância de Entrada
Input Impedance:
Sistema de Proteção
Efficiency:
Tensão de Alimentação Mínima
Eciência
Protection System:
Tensão de Alimentação Máxima
Idle Consumption:
Consumo Musical
Musical Consumption / @14.4VDC:
Maximum Supply Voltage:
Consumo na Potência Nominal
Rated Power Consumption:
Dimensões (L x A x P)
Dimensions (W x H x L):
Peso
Weigth:
Consumo em Repouso
60Hz ~ 250Hz (-12dB/8ª) Variável / Variable
Thermal protection
8Hz ~ 30Hz (-12dB/8ª) Variável / Variable
9VDC
239 x 73 x 327mm
0 ~10dB
15K Ohms
5Kg (11lb)
(9.41" x 2.87" x 12.87")
Low impedance at output, High/Low supply voltage and
209A
Short-Circuit to Output, Short on output compared to GND,
Curto na Saída, curto na saída em relação ao GND, proteção de baixa
impedância, proteção de tensão alta/baixa e proteção térmica.
83%
35Hz ~ 60Hz
1.20A
17VDC
418A
01
5000W RMS
---------------
3200W RMS
1 Ohm
220mV
>95dB
BASS 5K
8Hz ~ 250Hz (-3dB)**

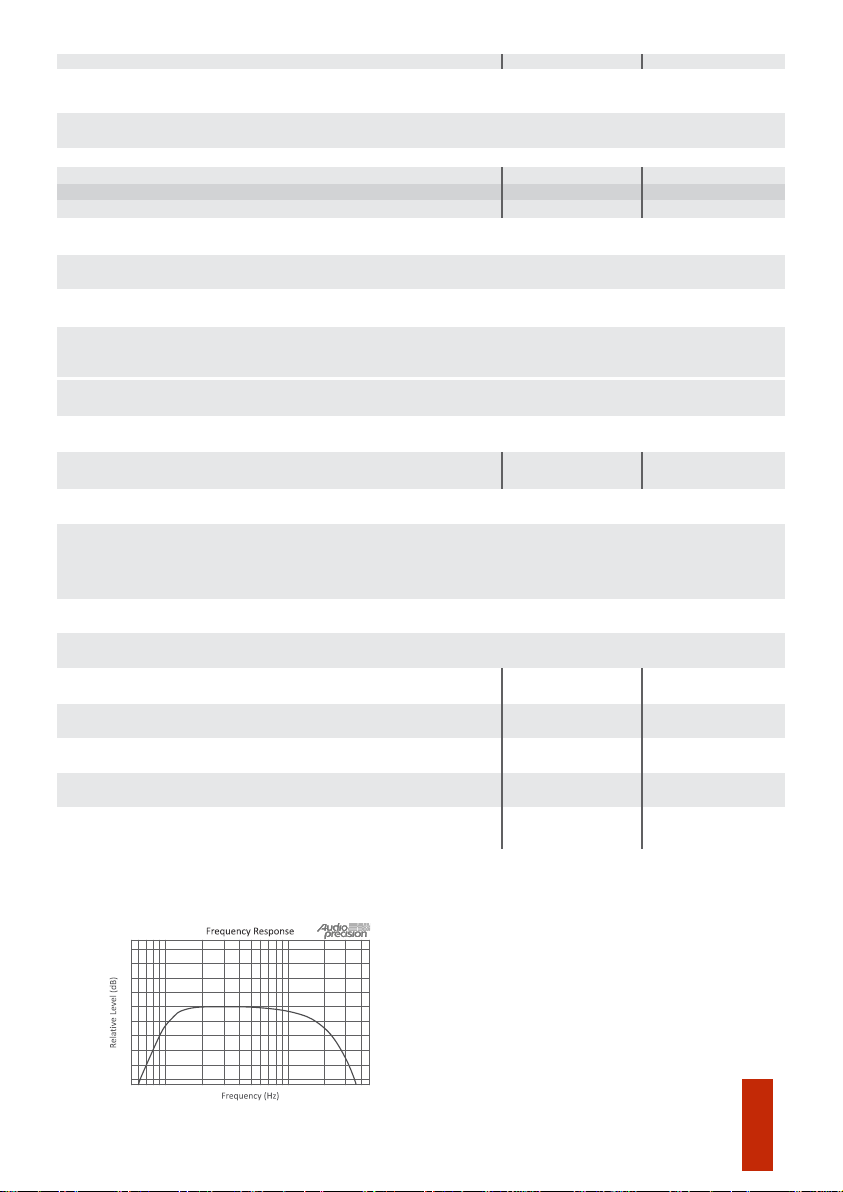

Características técnicas / Technical features
10
Para maiores informações ou dúvidas acesse nosso site ou entre em contato com o suporte da TARAMPS ELECTRONICS.
*Potência nominal com sinal senoidal de 60Hz e THD <= 1% na saída, utilizando carga resistiva na impedância mínima, medida com analisador de áudio Audio
Precision APx525 ou equipamento com performance e precisão equivalente, com o produto a uma temperatura máxima de 50°C e voltagem de alimentação a 14,4V.
**Resposta em frequência medida no dobro da impedância mínima.
Os valores citados são típicos e podem sofrer pequenas variações devido a tolerância de componentes ou do processo de fabricação.
**Frequency response measured at 2 times the minimum impedance.
The values as above are typical and may vary, due to electronic components
tolerance or manufacturing process.
For further informations or questions, visit our website or contact TARAMPS
ELECTRONICS support.
*Rated power with 60Hz sinusoidal signal and THD <= 1%, with resistive loads,
measured with Audio Precision APx525 audio analyzer or equivalent and the
product at lower than 50°C case temperature and 14.4V supply voltage.
Bass Boost:
---------------
BASS 3K
3000W RMS
1920W RMS
80%
239 x 73 x 218mm
1.10A
130A
(9.41" x 2.87" x 8.58")
260A
2.96Kg (6.51lb)
638A
(9.41" x 2.87" x 16.50")
6.64Kg (14.60lb)
1.80A
239 x 73 x 419mm
319A
87%
---------------
BASS 8K
8000W RMS
5120W RMS

MN_010034_R02
