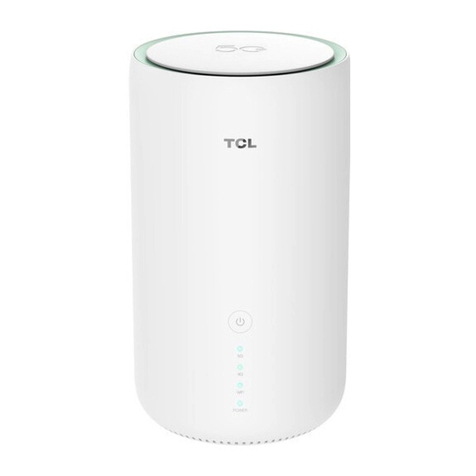

TCL LINKHUB 5G User manual

HH500V
Snelstartgids
CJB1SW1LCAEA

NL - 2NL - 3
Voordat u begint
Lees alle instruces zodat u aljd en overal toegang hebt tot internet.
Waar u uw router moet neerzeen
De ideale plek voor uw apparaat is in de buurt van een raam. Zo krijgt u het beste
signaal. Probeer een paar verschillende plekken totdat u de plek met het beste
signaal vindt.
Zaken die de signaalsterkte kunnen beïnvloeden
Betonnen of houten muren kunnen de overdracht van draadloze signalen zwakker
maken. Elektrische apparaten die sterke elektrische of magnesche velden
produceren, zoals magnetrons, ijskasten en satellietantennes, kunnen het signaal
negaef beïnvloeden. Zet de router niet in de buurt van dergelijke apparaten.

NL - 3
Inhoud van de doos:
5G
4G
HH500V
Snelstartgids
CJB1SW102AEA HH500V
Veiligheids- en
garantie-informatie
CQF1SW102AEA
5G CPE Stroomadapter Snelstartgids
Veiligheids- en
garane-
informae
• Gebruik alleen de door TCL goedgekeurde stroomadapter die in deze doos wordt
geleverd
• Niet-goedgekeurde opladers kunnen gevaarlijk zijn en het apparaat beschadigen

NL - 4NL - 5
Apparaatoverzicht
5G
4G
TEL
1
2
3
4
5
6
7
8
9
10
11
RESET
1Aan/uit-knop 6WPS-knop
25G-indicator 7Reset-knop/Antennepoort
34G-indicator 8Nano SIM-sleuf
4Wi-Fi-indicator 9LAN-/WAN-poorten
5Voeding-indicator 10 TEL-poort
11 Voeding-aansluiting

NL - 5
Aan de slag met het apparaat:
SIM-kaart plaatsen
TEL
RESET




Belangrijk: Verwijder de simkaart niet wanneer uw 5G CPE in gebruik is, de
verbinding met het internet wordt anders verbroken.
Tip: U kunt de PIN code van uw SIM kaart instellen via de startpagina. Ga naar
Instellingen > Beveiliging > SIM PIN management.

NL - 6NL - 7
De stroomadapter aansluiten
Volg de onderstaande aeelding om de stroomadapter aan te sluiten. Als u de 5G
CPE hebt aangesloten op het stopcontact, gaat deze automasch aan.
RESET
TEL
Plaats de 5G CPE minimaal één meter van telefoons en andere elektrische apparaten
om storing te voorkomen die wordt veroorzaakt door radiosignalen.
De indicators gaan branden als de 5G CPE verbinding maakt met een netwerk.
• Brandt blauw: 4G/5G-signaal is sterk
• Brandt geel: 4G/5G-signaal is normaal
• Brandt rood: 4G/5G-signaal is zwak
• Uit: 4G/5G werkt niet

NL - 7
Uw apparaat verbinden met het WiFi-netwerk
Open een web browser en ga naar de startpagina (hp://192.168.1.1) om de
instellingen van de router te wijzigen.
• Raadpleeg het label aan de onderkant van de router voor het standaard login-
wachtwoord, de netwerknaam en het WiFi-wachtwoord.
• Wanneer de kleur van de WiFi-indicator blauw is, is WiFi ingeschakeld.
URL:http://192.168.1.1
SSID(2.4G): TCL-XXXX-2.4GHz
SSID(5G): TCL-XXXX-5GHz
WIFI Key: XXXXXXXXXXXX
SSID:
WIFI Key:
SSID:
WIFI Key:
http://192.168.1.1
http://192.168.1.1
TCL-XXXX-XGHz
TCL-XXXX-XGHz
XXXXXXXXXXXX
XXXXXXXXXXXX

NL - 8NL - 9
Oponele conguraes
• Ethernet-kabel
Sluit een uiteinde van de Ethernet-kabel aan op een van deze twee LAN-poorten, en
het andere uiteinde sluit u aan op uw apparaat.
U kunt maximaal twee apparaten aansluiten via de LAN-poorten.
RESET
TEL

NL - 9
• Externe antenne
In gebieden met slechte signaalontvangst sluit u externe antennes aan op de twee
poorten met het label 'TS-9' om de ontvangst te verbeteren.
Waarschuwing:
Controleer voordat u de externe antenne aansluit of de 5G CPE uitgeschakeld en is
losgekoppeld van het stopcontact.
• De externe antenne moet worden geïnstalleerd door een gekwaliceerde
technicus.

RESET
TEL
RESET
RESET
RESET

TEL
TEL
TEL

NL - 10 NL - 11
• Telefoon
Voer de onderstaande stappen uit om te verbinden met een telefoon:
1. Plaats een geldige SIM-kaart in het apparaat en schakel het apparaat in
2. Verbind de telefoon met de 'TEL'-poort van het apparaat via de telefoonlijn.
RESET
TEL

NL - 11
Veelgestelde vragen
• Het Wi-Fi-wachtwoord wijzigen
1. Typ hp://192.168.1.1 in de adresbalk in en druk op Enter. De startpagina wordt
geladen.
2. Klik op Aanmelden en voer het wachtwoord in.
Het wachtwoord staat op het label op de onderzijde van het apparaat.
3. Ga naar Instellingen > Wi-Fi > Basis om het Wi-Fi-wachtwoord te wijzigen.
• Het apparaat in- of uitschakelen
Houd de aan/uit-toets 1 seconde ingedrukt om het apparaat in te schakelen.
Houd de aan/uit-toets 3 seconden ingedrukt om het apparaat uit te schakelen.
• De fabrieksinstellingen herstellen
Wanneer het apparaat is ingeschakeld, gebruikt u een paperclip of iets met een
stompe punt om de Reset-toets zachtjes 3 seconden in te drukken tot de Aan/uit-
toets begint te knipperen en uiteindelijk gaat branden.
• WPS-funce inschakelen
Houd de WPS-toets 3 seconden ingedrukt om WPS in te schakelen. Het Wi-Fi-
lampje begint blauw te knipperen. Druk vervolgens binnen 2 minuten op de WPS-
toets op het apparaat waarmee u verbinding wilt maken. De 5G CPE wijst de
netwerkinstellingen automasch toe aan het apparaat waarmee u verbinding wilt
maken.

NL - 12
Veiligheidsherinnering
• Schakel jdens onweer het apparaat uit en verwijder alle kabels.
• Gebruik geen externe antenne of stroomadapter die geen standaardonderdeel
is voor het apparaat of niet is goedgekeurd door TCL. TCL niet aansprakelijk
voor problemen die voortvloeien uit het gebruik van niet goedgekeurde
apparatuur. Antennes voor buitengebruik moeten worden geïnstalleerd door
een gekwaliceerde technicus.
Gaat u verhuizen?
Uw 5G CPE-service verhuist met u mee. U hoe alleen maar te controleren of er
dekking is op uw nieuwe locae.

HH500V
Quick Start Guide

EN - 14 EN - 15
Before you get started
Make sure you read through all the instrucons so that you can access and enjoy the
internet anyme anywhere.
Where to place your router
To get the best signal, the ideal locaon for your device will be near a window. Try a
few dierent areas unl you nd the one with the best signal.
Things that can aect your signal strength
Concrete or wooden walls can weaken the transmission of wireless signals. Electrical
appliances that project strong electric or magnec elds, such as microwave ovens,
refrigerators and satellite antennas, can negavely aect your signal. Place your
router away from such appliances.

EN - 15
What's in the box:
5G
4G
HH500V
CJB1SW1LCAAA
Quick Start Guide
HH500V
CQF1SW1LCAAA
Safety and warranty
information
5G CPE Power adapter Quick start guide
Safety and
warranty
informaon
• Only use the TCL approved power adapter included in this box
• Unapproved chargers may cause damage to the device

EN - 16 EN - 17
Device overview
5G
4G
TEL
1
2
3
4
5
6
7
8
9
10
11
RESET
1Power button 6WPS button
25G indicator 7Reset button / Antennae port
34G indicator 8Nano SIM slot
4WiFi indicator 9LAN / WAN ports
5Power indicator 10 TEL port
11 Power connector

EN - 17
Geng started with your device:
Insert a SIM
TEL
RESET




Note: Don’t remove the SIM card when your 5G CPE is in use, else you may lose
connecvity to the internet.
Tip: You can set your PIN code of SIM card on the web user interface of Sengs >
Security > SIM PIN management.

EN - 18 EN - 19
Connect to the power adapter
Follow the illustraon below to plug in the power adapter. Once connected to a
power outlet, your 5G CPE will automacally power on.
RESET
TEL
To prevent interference caused by radio signals, place the 5G CPE at least one metre
away from phones and other electrical devices.
Indicators will turn on when 5G CPE has sucessfully connected a network.
• Solid Blue: 4G/5G signal is strong
• Solid yellow: 4G/5G signal is normal
• Solid red: 4G/5G signal is weak
• O: 4G/5G is not working

EN - 19
Connect your device to the WiFi network
You can open a web browser and go to hp://192.168.1.1 to congure the sengs
as desired.
• Refer to the label on the boom of your 5G CPE for the default login password,
network name and WiFi password.
• When the colour of WiFi indicator is blue, WiFi feature is enabled.
URL:http://192.168.1.1
SSID(2.4G): TCL-XXXX-2.4GHz
SSID(5G): TCL-XXXX-5GHz
WIFI Key: XXXXXXXXXXXX
SSID:
WIFI Key:
SSID:
WIFI Key:
http://192.168.1.1
http://192.168.1.1
TCL-XXXX-XGHz
TCL-XXXX-XGHz
XXXXXXXXXXXX
XXXXXXXXXXXX

EN - 20 EN - 21
Oponal conguraons
• Ethernet cable
Connect one end of the Ethernet cable to either of these two LAN ports, and the
other end to your Laptop or other devices.
Up to two devices can be connected to the LAN ports.
RESET
TEL
