Techly A/V Series User manual

P/N: IADAP MDP-HDMIF12
8057685309791
EN User's Manual
IT Manuale d’istruzione
WWW.TECHLY.COM
MINI DISPLAYPORT V.1.2
TO HDMI ADAPTER
Technical features
a/v series
IN
OUT

TABLE OF CONTENTS
1.0 Introduction ..................................................................................................................................................................................................................................3
2.0 Specications .......................................................................................................................................................................................................................4
3.0 Package Contents ................................................................................................................................................................................................. 4
4.0 Panel Descriptions ...............................................................................................................................................................................................5
5.0 Connection and Operation ........................................................................................................................................................ 5
6.0 Safety Precaution and maintenance .........................................................................................................6
USER’S MANUAL
EN - 2
WWW.TECHLY.COM
MINI DISPLAYPORT V.1.2
TO HDMI ADAPTER

MINI DISPLAYPORT V.1.2 TO HDMI ADAPTER
Dear customer
Thank you for purchasing this product. For optimum performance and safety, please read these
instructions carefully before connecting, operating or adjusting this product. Please keep this manual
for future reference.
1.0 INTRODUCTION
This is a Mini DisplayPort1.2 to HDMI signal format converter for interfacing next generation
DisplayPort based PC and notebook computers with high definition displays. DisplayPort offers a
unified, scalable, and cost effective interface for embedded and external display applications. As
desktop and notebook PCs are increasingly transitioning from conventional analog type interfaces
to DisplayPort, the converter facilitates the transition by offering seamless connectivity between new
DisplayPort PC and the installed base HDMI monitors and projectors. It offers solutions for digital
entertainment center, HDTV retail and show site, HDTV, STB, DVD and Projector factory, noise space
and security concerns, data center control, information distribution, conference room presentation,
school and corporate training environments.
1.1 FEATURES
• SupportsDisplayPort1.2and4lanes.
• SupportsDisplayPort1.2ainputandHDMI1.4boutput.
• SupportsHDMIhighestvideoresolution4Kx2K.
• Supportsmultiplecolorformat:RGB6/8/10/12-bitpercomponent(bpc)andYCbCr4:2:2,8/10/12bpc.
• HDMI1.4bcompliantwithmaximumdatarate3.0Gbps.
• Supports10/12-bitdeepcolor1080pupto2.25Gbps.
• ContentprotectionofHDCPRxandTxkeystosupportHDCPrepeater.
• Supportsupto8channelLPCM,compressedaudio(AC-3,DTS)andHBRaudioformat.
• Supportsupto192kHzaudioframerateandupto24-bitaudiosamplesize.
• IntegratedbothHDCPRxandTxkeystosupportHDCPrepeater.
• PoweredfromDisplayPortsource.
EN - 3
WWW.TECHLY.COM
MINI DISPLAYPORT V.1.2
TO HDMI ADAPTER

EN
3.0 PACKAGE CONTENTS
Before attempting to use this unit, please check the packaging and make sure the following items are
containedintheshippingcarton:
• Mainunit
• User’sManual
2.0 SPECIFICATIONS
Signal Inputs/Output
Input Video Signal 5Voltsp-p(TTL)
MaximumSingleLinkRange 4kx2K
Output Video HDMI1.4b
Input/OutputConnector Input:MiniDisplayPortMale20pin
Output:HDMIFemaleTypeA19pin
Operating Frequency
Video Amplier Bandwidth 1.62Gbps/2.7Gbps
Resolutions(HDTV)
No 3D mode Upto4Kx2K@30HZ
3D mode Supported
Mechanical
Weight(net) 14.88g
Environmental
Operating Temperature 0°Cto+70°C
Operating Humidity 10%to85%RH(nocondensation)
Storage Temperature -10° Cto+80° C
Storage Humidity 5%to95%RH(nocondensation)
Power Requirement
External Power Supply No external power needed
Powerconsumption(Max) 1W
Accessories Adapter
UserManual
Note:Specicationsaresubjecttochangewithoutnotice.TotheAppleiMacOSbelow11.2ver-
sion, such as iMac OS 10.1 and X 10.6.2, parts of them will be no audio output; To some old fashio-
ned apple laptops, especially integrated graphics apple laptop will be not support audio output.
EN - 4
WWW.TECHLY.COM
MINI DISPLAYPORT V.1.2
TO HDMI ADAPTER

EN
5.0 CONNECTION AND OPERATION
1)ConnecttheMiniDisplayPortmaletoMiniDisplayPortsourcedevice.
2)ConnecttheHDMIfemaletodisplaybyHDMIM/Mcable.
Attention:Insert/Extractcablegently.

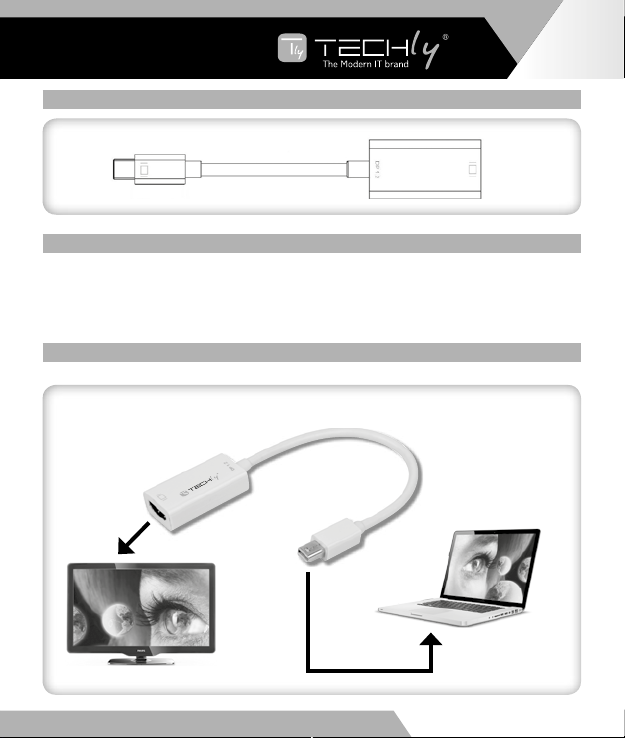

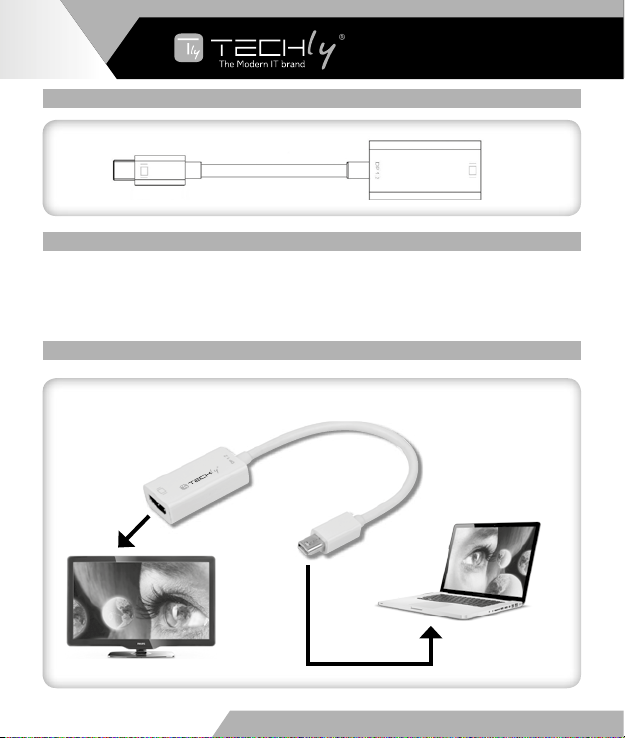

5.1 CONNECTION DIAGRAM
HDTV
MINIDISPLAYPORT1.2TOHDMICONVERTER
NOTEBOOK
4.0 PANEL DESCRIPTIONS
EN - 5
WWW.TECHLY.COM
MINI DISPLAYPORT V.1.2
TO HDMI ADAPTER

EN
INTENDED USE
 Wedonotpermitusingthedeviceinotherwayslikedescribedinthisuser’smanual.Usethe
product only in dry interior rooms. Not attending to these regulations and safety instruction
might cause fatal accidents, injuries, and damages to persons and property. The
manufacturer/supplierassumesnoliabilityfordamagescausedbyfailuretocomplywiththe
intended use.
6.0 SAFETY PRECAUTIONS
To reduce risk of electric shock, this product
should ONLY be opened by an authorized
technician when service is required.
Disconnect the product from mains and other
equipment if a problem should occur. Do not expose the product to water or moisture
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
In compliance with EU Directive WEEE this product is marked with this symbol. It
means that used electrical and electronic products should not be mixed with general
household waste. There is a separate collections system for these products in
compliancewithWEEEdirective,otherwisecontaminativeandhazardoussubstances
can pollute the environment.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
No guarantee or liability can be accepted for any changes and modifications of the product or damage caused
due to incorrect use of this product.
With the CE sign, Techly®ensures that the product is conformed to the basic European
standards and directives.
•Yourproductisnotatoyandisnotmeantforchildren,becauseitcontainssmallpartswhichcanbeswallowed
and can injure when used inappropriately!
•Pleaseinstallthesystemanddevicesattachedtoitinawaythatpersonscannotbeinjured,orobjectsnotbe
damaged for example by dropping or stumbling.
•Pleaseremovethepackingmaterials,becausechildrenmaycutthemselvesonthemwhileplaying.Furthermore,
there is a risk of swallowing and inhalation of incidentals and insulating material.
•Avoid places with high temperatures, or humidity, or places which might come into contact with water. Do
not install the product close to openings of air conditioners, or at places with an excessive amount of dust or
smoke.
•Donotinstalltheproductatplacessubjecttovibration,oroscillation
•Donotmodifyandaltertheproductandanyaccessories!Donotuseanydamagedparts.
•Keepenoughspacearoundalldevicesforagoodventilationandfreemotionandtoavoiddamages.
EN - 6
WWW.TECHLY.COM
MINI DISPLAYPORT V.1.2
TO HDMI ADAPTER

INDICE
1.0Introduzione................................................................................................................................................................................................................................ 8
2.0 Speciche ..........................................................................................................................................................................................................................................9
3.0Contenutodellaconfezione................................................................................................................................................... 9
4.0Descrizioneapparecchio...........................................................................................................................................................10
5.0Collegamentoefunzionamento..........................................................................................................................10
6.0Precauzionidisicurezzaemanutenzione..........................................................................11
MANUALE D'ISTRUZIONE
WWW.TECHLY.COM
IT - 7
ADATTATORE MINI
DISPLAYPORT 1.2 A HDMI

ADATTATORE MINI DISPLAYPORT 1.2 A HDMI
Gentile Cliente
Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella
salvaguardia della vostra sicurezza, vi consigliamo di leggere con attenzione il presente manuale
primadicollegareemettereinfunzioneilprodotto.Tenetesempreadisposizioneilpresentemanuale
perulterioriesigenzefuture.
1.0 INTRODUZIONE
Questo dispositivo converte il formato del segnale da Mini DisplayPort1.2 a HDMI per interfacciare
lanuovagenerazionediPCenotebookconconnessioneDisplayPortaschermiadaltadefinizione.Il
DisplayPortoffreun’interfacciaunificata,scalabileedeconomicaperapplicazionidivisualizzazione
incorporate ed esterne. I computer desktop e notebook stanno passando sempre più da interfacce
ditipoanalogicoconvenzionalealDisplayPort,questoconvertitorefacilitalatransazione,offrendo
connettività continua tra i nuovi PC con DisplayPort e monitor e proiettori già installati che usano la
connessione HDMI.
1.1 CARATTERISTICHE
QuestoconvertitoreHDMIhanumerosecaratteristichechegliconferisconoprestazionisuperiori.Tra
questecaratteristichetroviamo:
• SupportaDisplayPort1.2e4lanes.
• SupportaingressoDisplayPort1.2aeuscitaHDMI1.4b.
• SupportaelevaterisoluzionevideoHDMI4Kx2K.
• Supportaformatocoloremultiplo:RGB6/8/10/12-bitpercomponent(bpc)eYCbCr4:2:2,8/10/12bpc.
• ConformeHDMI1.4bconmassimotrasferimentodatidi3.0Gbps.
• Supporta10/12-bitdeepcolor1080pfinoa2.25Gbps.
• ProtezionecontenutodellechiaviHDCPRxeTxpersupportarerepeaterHDCP.
• Supportafinoa8canaliLPCM,formatoaudiocompresso(AC-3,DTS)eaudioHBR.
• Supportafinoa192kHzaudioframerateefinoa24-bitaudiosamplesize.
• IntegrachiavisiaperHDCPRxcheTxpersupportareripetitoriHDCP.
• AlimentatodallasorgenteMiniDisplayPort.
WWW.TECHLY.COM
IT - 8 ADATTATORE MINI
DISPLAYPORT 1.2 A HDMI

3.0 CONTENUTO DELLA CONFEZIONE
Prima di utilizzare l’apparecchio, verificate cortesemente che le seguenti parti siano incluse nella
confezione:
• Unitàprincipale
• Manualed’istruzione
2.0 SPECIFICHE
Ingresso/Uscita segnale
Ingresso segnale Video 5Voltsp-p(TTL)
MaximumSingleLinkRange 4kx2K
Uscitavideo HDMI1.4b
Connettoreingresso/uscita Ingresso:MiniDisplayPortMaschio20pin
Uscita:HDMIFemminaTipoA19pin
Frequenza d’esercizio
Larghezzadibandavideo 1.62Gbps/2.7Gbps
Risoluzione (HDTV)
Non in modalità 3D Finoa4Kx2K@30HZ
Modalità 3D Supportata
Informazioni meccaniche
Peso(netto) 14.88g
Informazioni ambientali
Temperaturad’esercizio Da0°a+70°
Umiditàd’esercizio Da10%a85%RH(senzacondensa)
Temperatura di stoccaggio Da-10°a+80°
Umiditàdistoccaggio Da5%a90%RH(senzacondensa)
Requisiti alimentazione
Alimentatore esterno Non richiesto
Consumo(Max) 1W
Accessori
Manualed’istruzione
Nota:Lespecichepossonosubirevariazionisenzapreavviso.PergliAppleiMacOSconversione
inferiorea11.2,comeiMacOS10.1eX10.6.2,alcunidilorononavrannol’uscitaaudio;perivecchi
portatilistileapple,soprattuttoportatilicongracheappleintegratenonsupporterannol’uscitaaudio.
WWW.TECHLY.COM
IT - 9
ADATTATORE MINI
DISPLAYPORT 1.2 A HDMI

4.0 DESCRIZIONE APPARECCHIO
5.0 COLLEGAMENTO E FUNZIONAMENTO
1)CollegareilMiniDisplayPortmaschioalMiniDisplayPortdellaperifericasorgente.
2)Collegarel’HDMIfemminaalloschermotramiteilcavoHDMImaschio/maschio.
Attenzione:Inserire/Estrarreilcavocondelicatezza.
5.1 SCHEMA DI COLLEGAMENTO
HDTV
ADATTATOREMINIDISPLAYPORT1.2AHDMI
NOTEBOOK
WWW.TECHLY.COM
IT - 10 ADATTATORE MINI
DISPLAYPORT 1.2 A HDMI

USO PREVISTO
Non è consentito l’uso dell’apparecchio in modi diversi da quello indicato nel presente
manuale. Utilizzare il prodotto solo luoghi interni asciutti. Non rispettare le istruzioni e le
precauzionidisicurezzariportatenelpresentemanualepotrebbecausareincidentimortali,
lesioniedanniapersoneecose.Ilcostruttore/fornitorenonrispondedeidannirisultantida
unutilizzononconformeall’usoprevisto.
6.0 PRECAUZIONI DI SICUREZZA
Per ridurre il rischio di shock elettrico,
questo prodotto dovrebbe essere aperto
SOLO da un tecnico autorizzato quando è
necessario ripararlo. Scollegare il prodotto
dall’alimentazioneedaaltriapparecchisedovesseesserciunproblema.Nonesporreilprodotto
ad acqua o umidità.
ATTENZIONE
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
In conformità alla normativa RAEE, le apparecchiature elettriche ed elettroniche
non devono essere smaltite con i riuti domestici. Il presente prodotto deve essere
consegnato ai punti di raccolta preposti allo smaltimento e riciclo delle apparecchiature
elettriche ed elettroniche. Contattate le autorità locali competenti per ottenere
informazioniinmeritoallosmaltimentocorrettodellapresenteapparecchiatura.
Manutenzione:
Puliresoloconunpannoasciutto.Nonutilizzaresolventidetergentioabrasivi.
Garanzia:
Nonsarà accettataalcuna garanziao responsabilitàin relazione acambiamenti emodifiche delprodottoo a
dannideterminatidall’usoimpropriodelprodottostesso.
Con il marchio CE, Techly®garantisce che il prodotto è conforme alle norme e direttive
europee richieste.
•Questoprodottononèungiocattoloenonèpensatoperibambini,contienepiccolopartichepotrebberovenir
ingeriteoinalateeprovocaredannisenonutilizzatocorrettamente!
•Installarel’apparecchioeleperifericheadessocollegateinmodochenonpossanoprovocaredanniapersone
e oggetti come far inciampare o causare cadute.
•Rimuoveretuttigliimballichepotrebberocausaresoffocamentosemanipolatidabambini.
•Evitarediinstallarel’apparecchioinluoghicontemperatureoumiditàeccessive,oluoghichepotrebberovenire
a contatto con l’acqua. Non installare vicino a bocchette dell’aria condizionata o in luoghi che presentano
polvere o fumi eccessivi.
•Noninstallareilprodottoinluoghisoggettiavibrazioniooscillazioni.
•Nonmodificareoalterareilprodottoeisuoiaccessori!Nonutilizzarepartidanneggiate.
•Mantenere sufficiente spazio attorno alla periferica per garantire una buona ventilazione, permettere una
maggiore libertà di movimento ed evitare danni.
WWW.TECHLY.COM
IT - 11
ADATTATORE MINI
DISPLAYPORT 1.2 A HDMI

All rights reserved. All trademarks and trade names are those of their respective owners.
TECHLY® - Viale Europa 33 - 33077 Sacile (PN) - Italy
WWW.TECHLY.COM
