Teddington SecoPure User manual

1
SecoPure
Déshumidificateur d’air avec purificateur par lampe
UV et photocatalyse TiO2
FR - Manuel d’installation & d’utilisation Page1
UK - Installation and user manual Page 14
TEDDINGTON FRANCE
7, avenue Philippe Lebon
92396 Villeneuve la Garenne Cedex
FRANCE
Tel : [phone]
Fax : [phone]
www.teddington.fr

2
Sommaire
Veuillez lire attentivement ce manuel afin d’éviter tout incident
Page
Caractéristiques techniques
Avant l’utilisation
Où le placer ?
Pièces
Fonctionnement
Vidange
Dégivrage
Purificateur d’air
Maintenance
Problèmes de fonctionnement
3
4
8
6
7
8 – 9
9
10
11 -12
13
Important :
Votre déshumidificateur SecoPure est équipé de la fonction de redémarrage
automatique en cas de coupure de courant. Cette fonction est très utile pour utiliser
l’appareil dans les locaux à faiblesvisites, en général en combinaison avec le
drainage continu de l’eau condensée (résidence secondaire, stockage en sous-sol par
exemple).
Attention : Ne pas utiliser le cordon secteur pour mettre en fonctionnement et stopper
l’appareil – Toujours utiliser préalablement la fonction on/off du panneau de
commande.
Ne pas utiliser l’appareil si l’alimentation électrique secteur est coupée régulièrement
et /ou intempestivement, l’utilisation de cette fonction doit rester occasionnelle.

3
Caractéristiques techniques
SecoPure
Tension - Fréquence 220-240V~, 50Hz
Capacité de déshumidification 30 L/jour
Puissance électrique 480 W
Puissance électrique
avec purificateur d’air
670 W
Volume d’air (max.) 300 m3/h
Compresseur Rotatif
Réfrigérant R410a – 260g
Plage de fonctionnement 5 ~ 35oC
Réservoir 4 L
Indice de Protection IP 21
Dimensions (LxPxH) 515 x 238 x 510 mm
Poids 15 kg
Données pour 30oC, 80% HR.
lLes données peuvent changer pour de multiples raisons techniques.
lPour plus d’informations, referez-vous à l’étiquette placée sur le produit.
lLes renseignements concernant les conditions lors du test vous ont été rapportés pour
des raisons de sécurité et conformément à la loi:
EN 60335-2-40

4
Avant l’utilisation
Attention !
•Toujours maintenir l’appareil en position verticale.
•Après le transport ou quand l’appareil a été incliné veuillez maintenir
l’appareil debout pendant une heure avant de la relier aux courants
•Ne pas recouvrir l’appareil.
•Si le câble d’alimentation est endommagé, ce dernier doit être remplacé par
un technicien qualifié afin d’évité un quelconque incident.
•Ne pas débrancher/ Brancher brutalement la prise pour arrêter /allumer
l’appareil. Utilisez le commutateur sur le panneau de commande.
•Avant de déplacer l’appareil, éteignez le, débranchez le et videz le réservoir
d’eau.
•Durant le nettoyage de l’appareil, n’appliquez pas de pulvérisateurs ou autres
décapants inflammables sur cette dernière.
•Ne pas pulvériser ou verser d’eau sur l’appareil.
•N’utilisez pas l’appareil en présence de gaz, explosifs ou de poussière
•Prévoyez une distance de minimum 2 mètres entre l’appareil et une
quelconque source d’eau (bain, douche)
•Assurez-vous qu’aucun composant ne présente un danger pour vous et
particulièrement les enfants.
•Cet appareil ne peut être manipulé que par des personnes aptes à utiliser ce
genre d’appareil.

5
Où le placer ?
L’humidité excessive
circule dans toute votre
maison. Pour cela, dans un
premier temps, il sera
nécessaire d’approcher le
déshumidificateur de
l’endroit humide et ensuite
le placer au centre de ce
même endroit.
En plaçant le
déshumidificateur; assurez
vous qu’il est placé sur une
surface de niveau et que
l’appareil soit éloignée de
tout objets en comptant
environ 10 centimètres. Ce
déshumidificateur est
équipé de roulettes, si vous
déplacez l’appareil, assurez
vous que le réservoir d’eau
est vidé.
.
S’il est nécessaire d’utiliser
une rallonge, assurez-vous
que le diamètre du câble est
au moins de 1mm². Quand
le déshumidificateur est en
fonction, les portes ainsi
que fenêtres extérieures
doivent être fermées pour
un usage plus efficace.

6
Pièces
Avant
1. Panneau de commande
2. Sortie d’air
3. Plateau avant
Arrière
4. Filtre d’entrée d’air
5. Poignée
6. Plateau arrière
7. Trou pour la vidange continue
8. Réservoir d’eau
9. Roulette
10. Cordon de secteur
Ensemble de filtre
Filtre
Lavable Filtre
Charbon Actif Filtre fixe

7
Fonctionnement

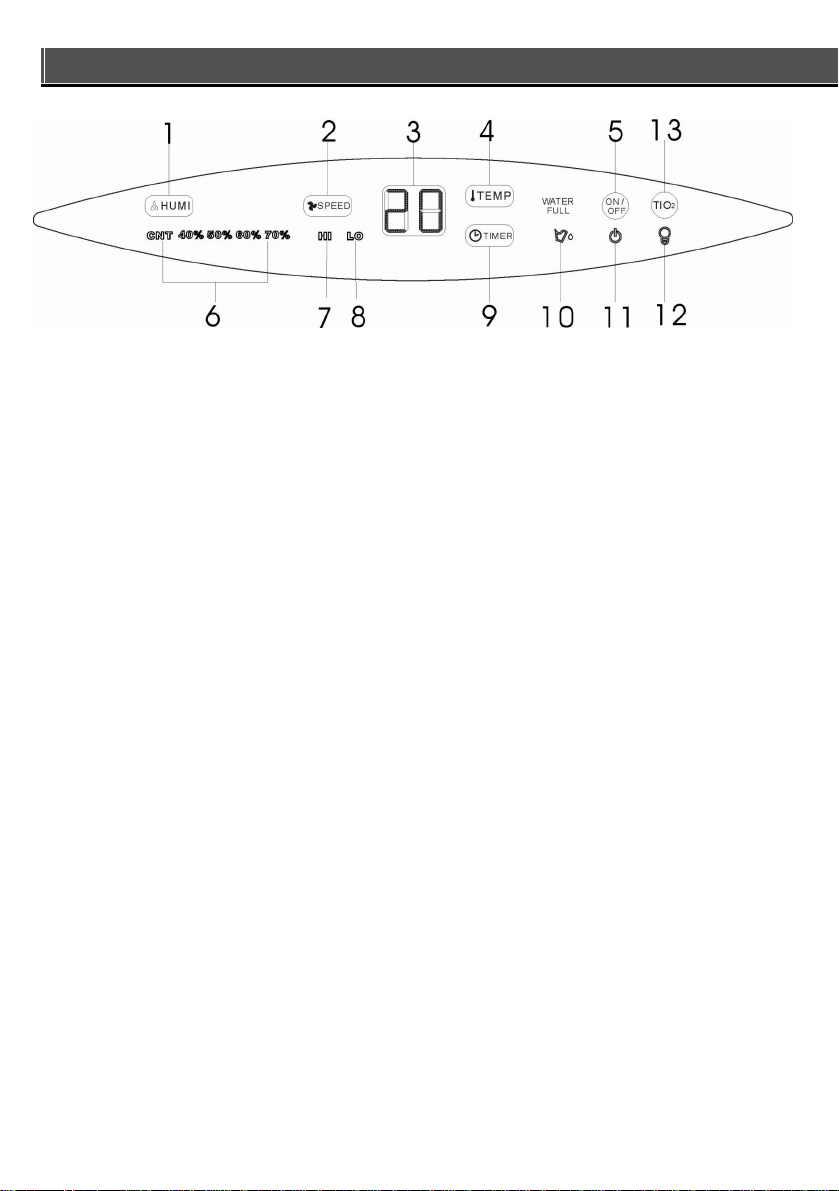

Panneau de commande
1. Hygrostat
2. Bouton sélection de vitesse
3. Ecran de contrôle
4. Bouton affichage de T°C
5. ON/OFF
ou dégivrage en cours
(vert fixe) (vert clignotant)
6. Indicateur d’humidité
7. Indicateur de vitesse rapide
8. Indicateur de vitesse lente
9. Minuterie
10. Indicateur réservoir plein
11. Indicateur ON/OFF
12. Indicateur TiO2
13. Bouton TiO2
Mise en service
1. Branchez l’appareil à une prise électrique correcte (referez vous à l’étiquette
d’estimation à l’arrière de l’appareil)
2. Appuyer sur le bouton ON/ OFF pour allumer l’appareil. Le compresseur démarrera
pour fonctionner en mode continu. (le purificateur se mettra en marche
automatiquement.)
3. Appuyez sur le bouton HUMIDITY pour sélectionner le taux l’humidité que vous
souhaitez dans votre pièce: déshumidification continue, 40% ,50%,60% ou 70%
(Lorsque l’humidité de la pièce est en dessous de 35%, ‘LO’s’affichera et si l’humidité
de la pièce est au dessus de 95%, ‘HI’s’affichera.)
4. Appuyer sur le bouton de vitesse pour sélectionner la ventilation forte ou lente.
5. Appuyer sur le bouton température pour afficher la température de la pièce. L’humidité
de la pièce s’affichera 12 secondes après.
6. Appuyer sur le bouton de la minuterie pour paramétrer les heures d’allumage et d’arrêt
de l’appareil (1~24hr).
7. Appuyer sur le bouton TiO2 pour mettre en marche le TiO2
8. Appuyer une 2ème fois sur ON/OFF pour éteindre l’appareil.

8
Vidange
Lorsque le réservoir d’eau est plein, l’appareil s’arrête pour se protéger:
lL’indicateur réservoir plein devient rouge.
lL’appareil émet des bips, pour arrêter cette sonnerie, appuyer sur le bouton ON/OFF
pour stopper l’appareil
Pour retirer le réservoir d’eau, tirer sur la poignée prévue à cet effet sur le côté de
l’appareil pour emporter le réservoir d’eau au dessus d’un évier. (FIG.1)
Après avoir vidé le réservoir d’eau, placer ce réservoir dans son espace réservé. Pour être
certain qu’il est bien en place, vérifier que le symbole réservoir plein est bien éteint et que
le déshumidificateur fonctionne. (FIG.2)
Important, si le réservoir d’eau est mal positionné, le symbole réservoir plein s’allume en
rouge et l’appareil émet des bips.
FIG. 1
FIG.2
Lorsque le réservoir
d’eau est plein ou est
la positionné,
l’indicateur de
réservoir plein
s’allume en rouge.
Pour retirer le réservoir
d’eau, tirer-le sur le côté
en utilisant la poignée.

9
Vidange continue
Lorsque que le déshumidificateur fonctionne dans une ambiance fortement humide, le
réservoir d’eau doit être vidé très souvent. Dans ce cas, il peut être confortable de régler
l’appareil en vidange continue, c’est à dire que les condensats seront évacués dans une
vidange extérieure, au lieu de tomber dans le réservoir d’eau:
1. Connecter un tuyau de 12 mm de diamètre sur l’attente prévue à cet effet à
l’intérieur du trou (tube non fourni avec l’appareil).
2. Après remise en fonctionnement de l’appareil, vérifier que l’eau de condensation est
bien évacuée dans le tube sans fuite.
Important ! En période très froide : Merci d’isoler le tuyau pour éviter la formation
de glace dans celui-ci.
FIG. 3
Dégivrage
Si la température ambiante tombe en dessous de 20ºC, de la glace va se former
sur l’évaporateur.
La fonction de dégivrage sera activée dès que la sonde de l’évaporateur aura
détectée la glace, le compresseur s’arrête, la ventilation continue et le voyant
ON/OFF clignote vert.
Lorsque la glace a fondue au cœur de l’évaporateur, l’appareil redémarre
automatiquement.

10
Purificateur d’air
Qu’est ce que la photocatalyse au dioxyde de Titane (TiO2) et lampe UV ?
La photocatalyse est un processus naturel qui se produit àla surface d’un catalyseur par l’intervention
d’un rayonnement UV.
Le système se compose d’un ventilateur, d’un filtre à poussière, d’un filtre au charbon actif, d’une lampe
àultraviolet et d’une plaque catalyseur en dioxyde de titane.
Au contact des ultraviolets, le catalyseur devient un puissant oxydant qui détruit les odeurs, les composés
organiques volatiles (COV, allergènes et pollens)et les résidus de la pollution chimique et atmosphérique
tels que les oxydes d’azote (appelés NOx) rejetés par les pots d’échappement. Le catalyseur détruit aussi
les bactéries. Les particules polluantes sont adsorbées à la surface du catalyseur pour être oxydées. Ce
process provoque la cassure des liaisons chimiques, qui se dégradent en H 2O et CO2.
Le purificateur d’air par photocatalyse et lampe UV est un phénomène naturel, sans produit chimique ni
consommable, qui rend l’habitat plus sain.
Le système fonctionne sans aucun risque pour l’usager, la tension de fonctionnement est de 5
Volts.
Le système ne nécessite aucune maintenance.

11
Maintenance
Toujours débrancher l’appareil du courant électrique avant de réaliser une opération de
maintenance ou de nettoyage.
NETTOYAGE DE L’APPAREIL
Utilisez un chiffon doux pour essuyer l'appareil.
Ne pas utiliser de produits chimiques volatiles, d’essence, de détergent, ou autre produits
chimiques. Cela pourrait endommager l’appareil.
NETTOYAGE DU FILTRE
ŸRetirer le filtre. (FIG. 4)
FIG.4
FIG. 5
ŸPour le filtre lavable, utiliser un aspirateur, ou secouer doucement le filtrer pour
évacuer la poussière. Si le filtre est particulièrement sale, utiliser de l’eau chaude pour
le nettoyer. (FIG.5)
ŸAssurez-vous que le filtre soit bien sec avant de le remettre.
ŸProtégez le filtre des rayons du soleil.

12
Pour le filtre à charbon actif
Ce filtre n’est pas nettoyable –sa durée de vie varie en fonction des conditions ambiantes,
le filtre doit être contrôlé périodiquement (tous les 6 mois) et doit être changer si nécessaire
STOCKAGE
Si l’appareil n’est pas utiliser pendant une longue période, merci de :
ŸEteindre l’appareil et débrancher le cordon électrique.
ŸVider et nettoyer le réservoir d’eau.
ŸRanger le cordon d’alimentation dans le réservoir d’eau VIDE et de replacer le réservoir
dans l’appareil.
ŸCouvrir l’appareil et le ranger afin de le protéger des rayons du soleil.
Filtre fixe
Filtre
Charbon Actif
Filtre
Lavable

13
Problèmes de fonctionnement
L’APPAREIL NE FONCTIONNE PAS:
ŸEst-ce que l’appareil est branché au courant électrique?
ŸEst-ce que la prise de courant est alimentée?
ŸEst-ce que la température du local d’installation de l’appareil est inférieure à 5°C ou
supérieure à 35°C ? dans ce cas l’appareil est en dehors de sa plage de fonctionnement.
ŸS’assurer que le bouton ON/OFF a été pressé.
ŸS’assurer que le réservoir d’eau est correctement installé.
ŸS’assurer que l’entrée et la sortie d’air sont dégagées.
L’APPAREIL SEMBLE NE PAS FONCTIONNER :
ŸLe filtre à air est-il propre ?
ŸL’entrée ou la sortie d’air ne sont-ils pas bloqués?
ŸL’humidité du local est peut-être trop basse ?
L’APPAREIL SEMBLE EST INSUFFISANT:
ŸY a-t-il des fenêtres ou portes ouvertes ?
ŸY a-t-il quelque chose qui produit de l’humidité dans le local?
L’APPAREIL EST BRUYANT:
ŸContrôler que l’appareil est installé sur une surface plane.
L’APPAREIL FUIT DE L’EAU :
ŸS’assurer que l’appareil est en bon état.
ŸSi vous n’utilisez pas la vidange en mode continu, assurez-vous que le bouchon en
caoutchouc en haut de l’appareil soit à sa position.

14
Contents
Please take time to read this manual carefully before use and save it for future
reference.
Page
Specification ______________________
Before use ________________________
Where to position___________________
Parts ___________________________
Operation _________________________
Drainage _________________________
Defrost___________________________
Maintenance ______________________
Trouble shooting ___________________
15
16
17
18
19
20 – 21
21
22 - 23
24
Important :
Your SecoPure dehumidifier is build-in the auto restart in case of power failure
function. This function is very useful to use the unit in areaswith nobody to check the
unit every week, in general in combination with continuous drain (summer house,
under floor storage for example)
Becareful : Do not use the cord for operating the unit and stop – Always use the
main function on / off from the control panel. Do not use the appliance if the mains
power supply is turn off regularly and / or unexpectedly, the use of this function must
remain occasional.

15
Specification
Model no. SecoPure
Power supply 220-240V~, 50Hz
Test condition DB 30oC, RH 80%
Dehumidification capacity 30 L/day
Power /Ampere consumption * 480 W
Power /Ampere consumption
With air purifier
670 W
Air volume (max.) 300 m3/h
Compressor Rotary
Refrigerant R410a
Working range 5 ~ 35oC
Water tank 4 L
Size (WxDxH) 515 x 238 x 510 mm
N.W. 15 kg
lThe data marked with * may vary for technical reasons. For greater precision, please
refer to the rating label placed on the product.
lTest condition for data in our rating label is as per safety regulation: EN 60335-2-40

16
Before use
Caution!
ŸAlways keep the unit in vertical position.
ŸLeave the unit to stand for one hour before connecting to the mains supply after
transport or when it has been tilted (e.g. during cleaning).
ŸKeep all foreign objects away from the air intake or output openings.
ŸThe mains supply must conform to the specification shown on the rating plate at the
back of the unit.
ŸIf the supply cord is damaged, it must be replaced by an approved service
representative or a similar qualified person in order to avoid a hazard.
ŸNever use the plug to start and stop the unit. Always use switch on the control panel.
ŸBefore moving the unit, first switch off, then unplug and empty the water tank.
ŸDon't use bug sprays or other flammable cleaners on the unit.
ŸNever pour or spray water over the unit.
ŸTHIS APPLIANCE IS NOT INTENDED FOR USE BY PERSONS (INCLUDING
CHILDREN) WITH REDUCED PHYSICAL, SENSORY OR MENTAL
CAPABILITIES, OR LACK OF EXPERIENCE AND KNOWLEDGE, UNLESS
THEY HAVE BEEN GIVEN SUPERVISION OR INSTRUCTION CONCERNING
USE OF THE APPLIANCE BY A PERSON RESPONSIBLE FOR THEIR SAFETY.
CHILDREN SHOULD BE SUPERVISED TO ENSURE THAT THEY DO NOT
PLAY WITH APPLIANCE.
IMPORTANT!
Do not use this unit at ambient temperatures below 5oC, to prevent the possibility of a
heavily ice up evaporating coil.

17
Where to position
Excess moisture will travel
throughout your home, in the
same way that cooking smells
waft to every room in the
house. For this reason, the
dehumidifier should be
positioned, so that it can draw
this moist air towards it from
all over the home.
Alternatively, if you have a
serious problem in one area
you can begin by positioning
the dehumidifier close to this
area and later moving it to a
more central point.
When positioning the
dehumidifier, ensure that it is
placed on a level surface and
that there is a minimum of 10
cm (4") of space on either side
of the unit to allow for
efficient airflow.
This dehumidifier is fitted with
castors for extra mobility, if
you move the unit, it should
first be switched off and the
water tank emptied.
We do not recommend the use
of an extension lead, so please
try to ensure that the unit is
sufficiently close to a fixed
mains socket. If it is necessary
to use am extension lead,
please ensure the diameter of
the wires of the cable is at least
1 mm2.
When the dehumidifier is in
operation, outside doors and
windows should be closed
when necessary for most
efficient use.

18
Parts
Front
11. Control panel
12. Air outlet
13. Front plate
Rear
14. Air inlet/filter
15. Handle
16. Rear plate
17. Drain hole for continuous
drainage
18. Water tank
19. Caster
20. Power cable
Assembly of the filters

19
Operation
Control panel
1 Humidity selection button
2 Speed (ventilation) button
3 Display window
4 Temperature display button
5 ON/OFF button or defrost
(light on) or (flushing green)
6 Humidity indicator
7 High speed indicator
8 Low speed indicator
9 Timer
10 Water full indicator
11 ON/OFF indicator
12 TiO2 indicator
13 TiO2 button
Operation
9. Plug the unit into a correct mains socket. (Please refer to the rating label at the rear of
the unit.)
10. Press button ON/OFF to turn on the unit. The compressor will start to work in
continuous mode.
11. Press button HUMI to set the room humidity you need: continuous de-humidifying, 40%,
50%, 60% or 70%. (When the room humidity is under 35%, the display will show ‘LO’
and if the room humidity is over 95%, it will show ‘HI’.)
12. Press the speed button to choose the ventilation speed, high or low.
13. Press the temperature button to display the room temperature. It will revert to display the
room humidity after 12 seconds.
14. Press the timer button to set up the time for turn on/turn off (1~24hr). The unit will be
continuous de-humidifying without timer setting.
15. Press TiO2 button to start the TiO2.
16. To turn off the unit, press button ON/OFF again.

20
Drainage
While the water tank is full, the compressor will stop for self-protection and:
water full indicator will turn into red.
lThe water full indicator will turn into red.
lThe unit will buzz. * For stopping the buzz, you may press the ON/OFF button to turn
off the unit
To move the water tank, pull it out squarely from the unit by using the handle at the water
tank. (FIG.1)
After empting the water tank, place the water tank into space. Make sure it is properly
positioned, in order for the 'water full' sign to go out and your dehumidifier is operating.
(FIG.2)
Please note, in case, the water tank has not been positioned well, the water full indicator will
turn into red.
FIG. 1
FIG.2
As the water tank is full
or has not been
positioned well, the
water level window will
turn into red.
To move the water tank,
pull it out squarely from the
unit by using the handle at
the water tank.
