Tekmar tekmarNet 4 User manual

© 2014 537_Q - 02/14
1
A Watts Water Technologies Company

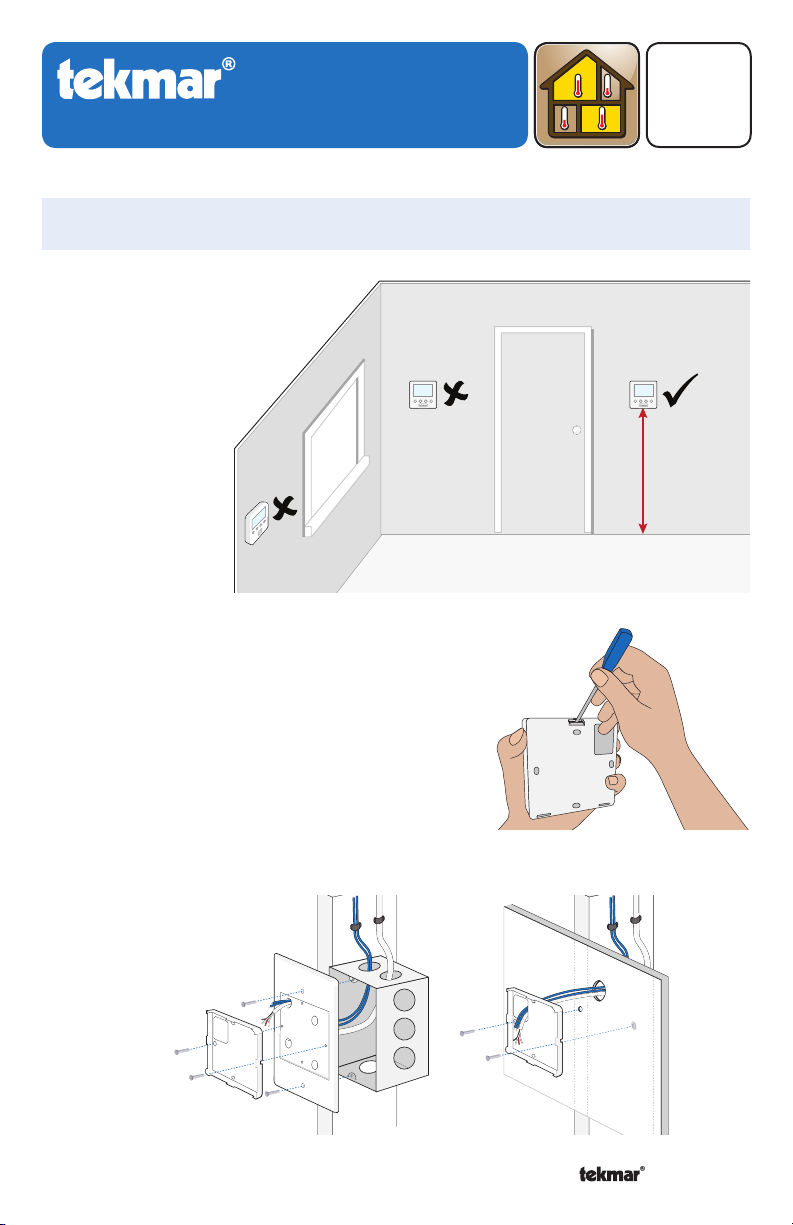

1. Location
2.Remove Mounting Base
3. Install Mounting Base
Thermostat
Base
Adaptor
Plate 007
Switch
Box
OR
Thermostat
Base
Wall
Exterior
Wall
Interior
Wall
5 feet
1.5 m
tekmarNet®4 Thermostat 537
Quick Setup Guide
537
_
Q
02/14
Zoning Replaces: 12/13

© 2014 537_Q - 02/14
2
A Watts Water Technologies Company

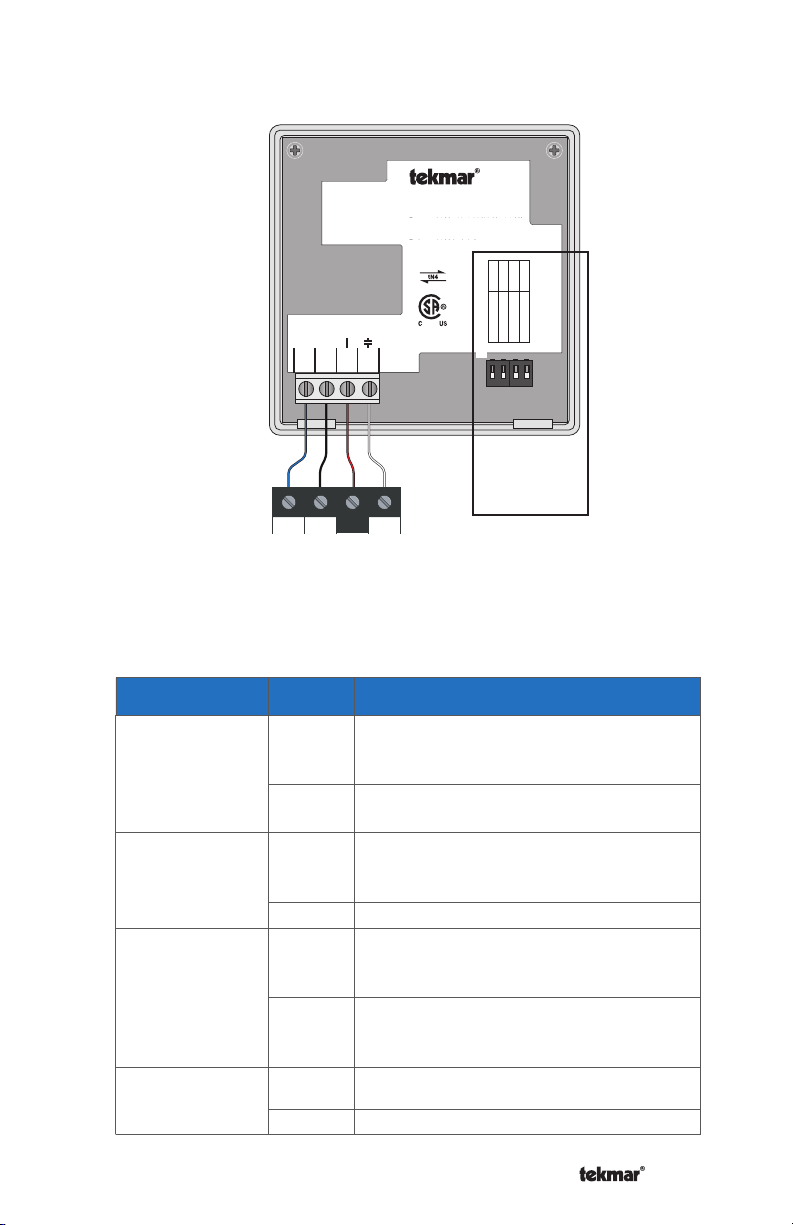

4. Wiring
5. Switch Settings
12 34
tN4 Wiring Center
or
tN4 Zone Manager tN4 C W
R
1234
tNt 537
537
One Stage Heat
Mmm YYYY Lot 12345
Meets Class B: Canadian ICES FCC Part 15
Power: 24 V ±10% 50/60 Hz 1.8 VA
56 VA fully loaded
Relay: 24 V (ac) 2 A
1001-02
tN4
1C 2R 3W 4
Switch Settings:
For instructions see brochure
Use at least 75°C conductors
Setback Scene
Lock
ON
Unlock
Off
Off
Not usedNot used
Switch
Setting
Location
Switch Position Action
1ON SETBACK Allow thermostat to respond to
available schedule. Requires Timer 033.
OFF OFF No setback schedule response.
2ON SCENE Allow thermostat to respond to
scenes. Requires User Switch 479.
OFF OFF No scene response.
3
ON LOCK Locked to ‘User’ access level. Set to
Lock when installation completed.
OFF UNLOCK Unlock to access all settings. Set
to Unlock during installation.
4ON Not used
OFF Not used

© 2014 537_Q - 02/14
3
A Watts Water Technologies Company

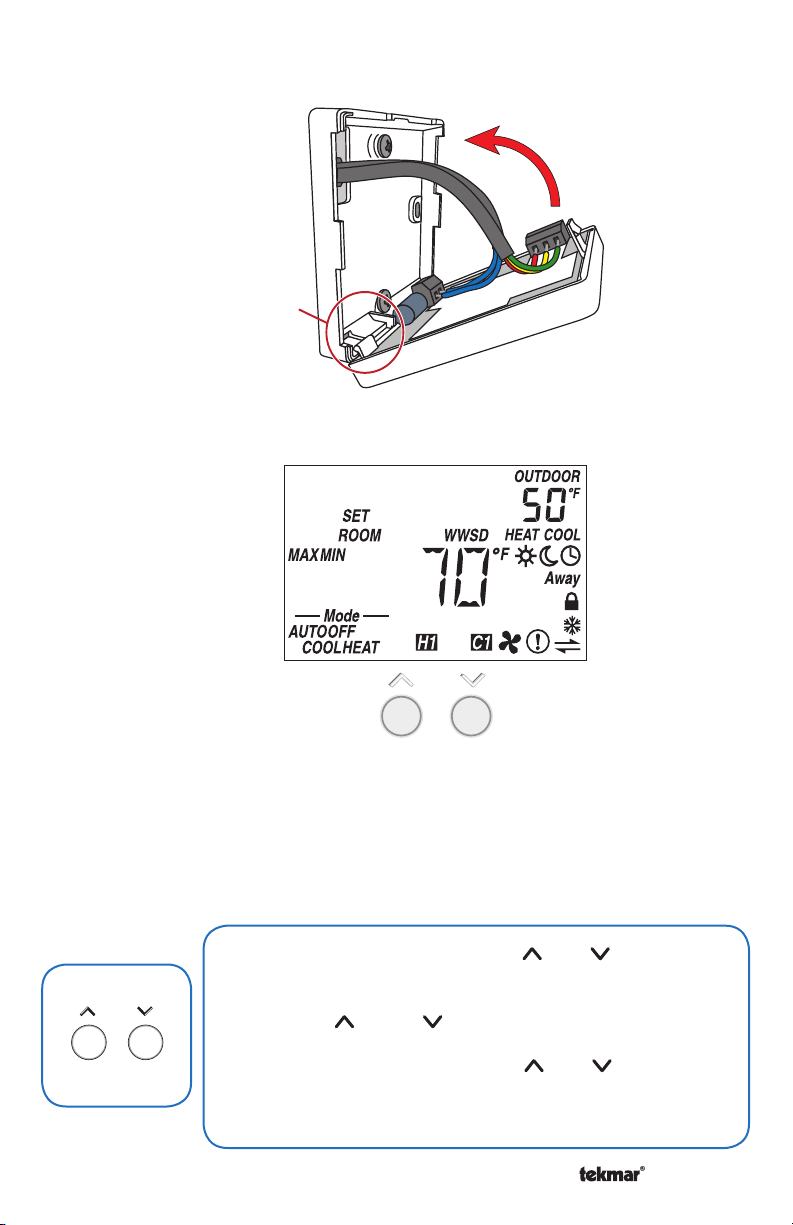

6. Close Thermostat
pivot
tab
8. Critical Settings
The following settings are essential to the successful operation of the system.
Important Note: Set switch setting #3 and tekmarNet®system control to Unlock to change
Access level to Installer. Return to Lock setting once installation has been completed.
• Press and hold down both the and buttons for 2
seconds to change from one step to the next.
• Release both buttons once the step has been reached.
• Press the or the button to change the setting, if
available.
• Press and hold down both the and buttons for 2
seconds to go to the next step, OR
• After 10 seconds of no button activity, the display goes
back to normal operation.
Press
+
Together
7. User Interface

All specifications are subject
to change without notice
4 537_Q - 02/14.
Product design, software and literature are Copyright ©2014 by tekmar Control Systems Ltd.,
A Watts Water Technologies Company. Head Office: 5100 Silver Star Road, Vernon, B.C.
Canada V1B 3K4, 250-545-7749, Fax. [phone]
Web Site : www.tekmarControls.com
For a full list of settings and operational details, please refer to the thermostat
Installation and Operation Manual (537_D) included with compatible
tekmarNet®controls or download the brochure from www.tekmarcontrols.com

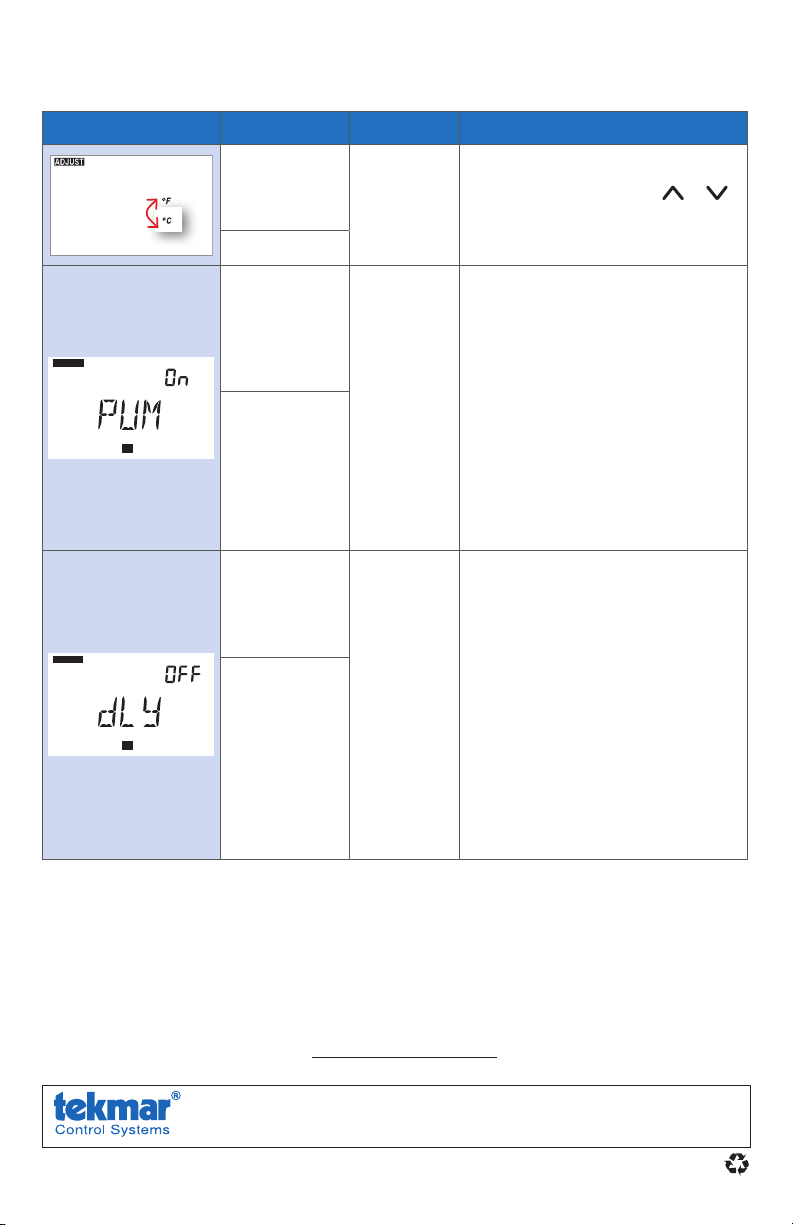

8. Critical Settings (Continued)
Display Range Access Description
°F or °C
Default =
°F
Installer
User
TEMPERATURE UNITS
Press the or the button to
change from °F to °C and vice
versa.
Set To:
H1
H1
ADJUST
ADJUST
SUPPLY
OFF or On
Default =
On
Installer
HEAT SUPPLY PUMP
During heating, select whether or
not the system supply pump should
turn on or be off to allow a zone
group pump per manifold.
Available when:
• A reset control is present on
the tekmarNet®system.
Set To:
H1
H1
ADJUST
ADJUST
SUPPLY
OFF or On
Default =
OFF
Installer
HEAT SUPPLY PUMP DELAY
During heating, select whether or
not the system supply pump should
be delayed by 3 minutes before
coming on (for thermal motor or
wax actuator).
Available when:
• A reset control is present on
the tekmarNet®system.
Set To:

© 2014 537_Q - 02/14
5
Une Entreprise de Watts Water Technologies

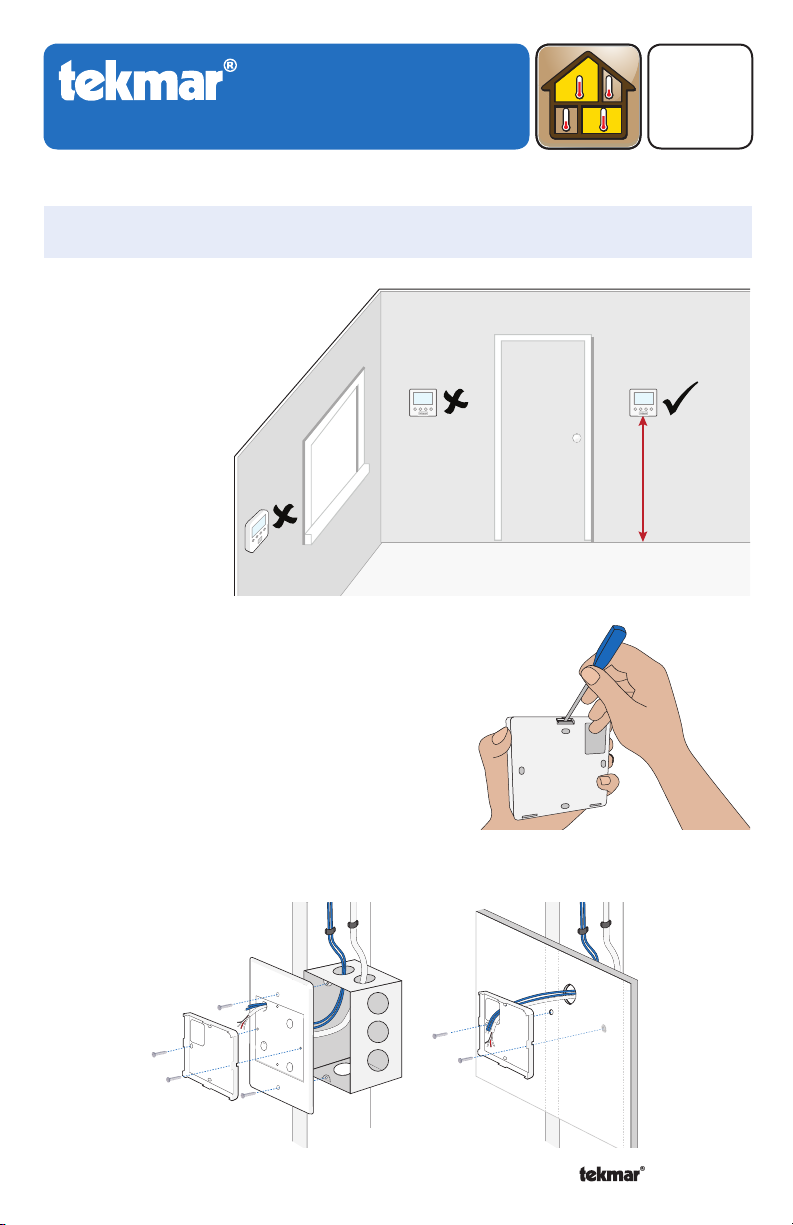

1. Emplacement
2.Retirez la base de montage
3. Installez la base de montage
Mur extérieur
Mur intérieur
5 pi.
1,5 m
Commutateur
boîte
OU
Mur
Base de
thermostat
Plaque
adaptrice 007
Base de
thermostat
tekmarNet®4 Thermostat 537
Guide d'installation rapide
537
_
Q
02/14
Zonage Remplace: 12/13

© 2014 537_Q - 02/14
6
Une Entreprise de Watts Water Technologies
4. Filage
5. Réglages des commutateurs
Commutateur Position Action
1
ON SETBACK permettre au thermostat de répondre au calendrier disponible.
Nécessite Minuterie 033.
OFF OFF aucune réponse de calendrier de
marge de recul.
2ON SCÈNE permettre au thermostat de
répondre à des scènes. Nécessite un
changement d'utilisateur 479.
OFF OFF pas de réponse de la scène.
3
ON VERROUILLAGE verrouillé au niveau d'accès ‘Utilisateur’. Réglé sur Verrouillage
lorsque l'installation est terminée.
OFF DÉVERROUILLAGE déverrouiller pour accéder à tous les réglages. Réglez pour
Déverrouiller lors de l'installation.
4ON Non utilisé
OFF Non utilisé
12 34
tN4 Wiring Center
or
tN4 Zone Manager tN4 C W
R
1234
tNt 537
537
One Stage Heat
Mmm YYYY Lot 12345
Meets Class B: Canadian ICES FCC Part 15
Power: 24 V ±10% 50/60 Hz 1.8 VA
56 VA fully loaded
Relay: 24 V (ac) 2 A
1001-02
tN4
1C 2R 3W 4
Switch Settings:
For instructions see brochure
Use at least 75°C conductors
Setback Scene
Lock
ON
Unlock
Off
Off
Not usedNot used
Commutateur
Réglage
Emplacement
Un seul niveau de chaleur
Relais: 24V (ca) 2A
Pour les instructions, voir brochure
Utiliser les conducteurs d’au moins 75°C
Réglage des commutateurs:
tN4 contrôle des
zones
Alimentation: 24 V ± 10% 50/60 Hz 1,8 VA
56 VA pleine charge

© 2014 537_Q - 02/14
7
Une Entreprise de Watts Water Technologies
6. Fermer Thermostat
pivot
onglet
8. Paramètres critiques
Les paramètres suivants sont essentiels au bon fonctionnement du système.
Remarque Important :Régler le paramètre du Commutateur #3 et le système de contrôle
tekmarNet®pour débloquer le niveau d’accès à installateur. Retour pour Verrouiller
réglage, une fois l’installation terminée.
• Appuyez et maintenez les deux boutons et pendant 2
secondes pour passer d’une étape à l’autre.
• Relâchez les deux boutons, une fois que l’étape a été atteinte.
• Appuyez sur le bouton ou pour changer le réglage, si
disponible.
• Appuyez et maintenez les deux boutons et pour 2
secondes pour passer à l’étape suivante, OU
• Après 10 secondes d’inactivité, l’écran revient à un
fonctionnement normal.
Appuyez
+
Ensemble
7. Interface d’utilisateur

Toutes sp é cifications sont sujettes à changements
sans préavis. Imprim
é au Canada.
8 537_Q - 02/14.
Conception de produit, logiciel et littérature sont des droits réservés ©2014 par tekmar Control Systems
Ltd., Une Entreprise de Watts Water Technologies. Bureau Principal: 5100 Silver Star Road, Vernon,
B.C. Canada V1B 3K4, 250-545-7749, T é l é c: 250-545-0650 Site Web : www.tekmarControls.com
Pour une liste complète des paramètres et les détails opérationnels, s’il vous plaît
se référer à l’installation du thermostat et mode d’emploi (537_D) inclus avec
les compatible tekmarNet®contrôles ou télécharger la brochure depuis
www.tekmarcontrols.com
8. Paramètres critiques (suite)
Afficher Gamme Accès Description
°F ou °C
Par défaut
= °F
Installateur
Utilisateur
UNITÉS DE TEMPÉRATURE
Appuyez sur la touche ou
pour basculer du °F au °C et
vice versa.
Réglez à:
H1
H1
ADJUST
ADJUST
SUPPLY
OFF ou On
Par défaut
= On
Installateur
LA POMPE D’ALIMENTATION EN
CHALEUR
Au cours du chauffage, sélectionner
si oui ou non la pompe d'alimentation
du système doit être allumée ou
non pour permettre une pompe
du groupe de zone par collecteur.
Disponible quand:
• Une réinitialiser le contrôle
est présente sur le système
tekmarNet®.
Réglez à:
H1
H1
ADJUST
ADJUST
SUPPLY
OFF ou On
Par défaut
= OFF
Installateur
RETARD DE LA POMPE
D’ALIMENTATION EN CHALEUR
Au cours du chauffage, sélectionner
si oui ou non la pompe d'alimentation
du système doit être retardée de 3
minutes avant de démarrer (pour
moteur thermique ou actuateur
a cire).
Disponible quand:
• Une réinitialiser le contrôle
est présente sur le système
tekmarNet®.
Réglez à:

© 2014 537_Q - 02/14
9
Una Compañía de Watts Water Technologies
1. Ubicación
2.Quite la base de montaje
3. Instalación de la base de montaje
Pared
exterior
Pared
interior
5 pies
1,5 m
O
Caja de
interruptor
Pared
Base del
termostato
Placa
adaptadora 007 Base del
termostato
tekmarNet®4 Thermostat 537
Guía de instalación rápida
537
_
Q
02/14
División en
zonas Remplazado por: 12/13

© 2014 537_Q - 02/14
10
Una Compañía de Watts Water Technologies
4. Cableado
5. Ajustes del interruptor
Interruptor Posición Acción
1
ON
REPROGRAMACIÓN permite que el termostato
funcione en un programa disponible. Se requiere
el TIMER 033.
OFF APAGADO no permite el uso de la
reprogramaciones.
2ON
ESCENAS permite que el termostato se ajuste
a la escena. Se requiere el interruptor para
usuarios 479 (User Switch 479).
OFF APAGADO no cambia según la escena.
3
ON
BLOQUEADO se encuentra bloqueado para el
nivel de acceso “Usuario”. Bloquee el acceso
luego de que la instalación esté completa.
OFF
DESBLOQUEAR desbloquee para acceder a
todos los ajustes. Desbloquee el acceso durante
la instalación.
4ON No se utiliza.
OFF No se utiliza.
12 34
tN4 Wiring Center
or
tN4 Zone Manager tN4 C W
R
1234
tNt 537
537
One Stage Heat
Mmm YYYY Lot 12345
Meets Class B: Canadian ICES FCC Part 15
Power: 24 V ±10% 50/60 Hz 1.8 VA
56 VA fully loaded
Relay: 24 V (ac) 2 A
1001-02
tN4
1C 2R 3W 4
Switch Settings:
For instructions see brochure
Use at least 75°C conductors
Setback Scene
Lock
ON
Unlock
Off
Off
Not usedNot used
Calefacción de una etapa
Relés: 24V (ca) 2A
Carga eléctrica: 24 V ± 10% 50/60 Hz 1,8 VA
56 VA en carga llena
Ubicación del
interruptor
tN4 control de zones
Para las instrucciones vea el folleto instructivo.
Utilice conductores que soporten como
mínimo 75°C
Ajustes del interruptor :
