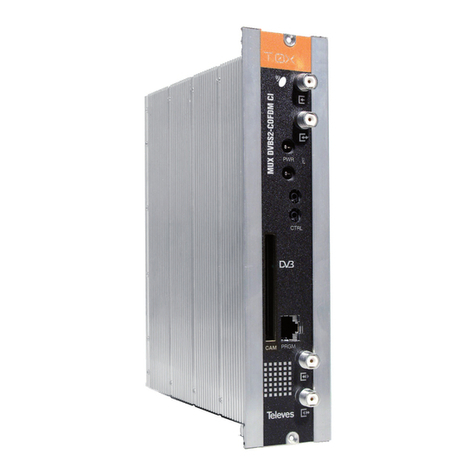

Televes TOX Series User manual

CDC H/E MANAGER
CDC H/E MANAGER
CDC H/E MANAGERFibra Óptica
CDC H/E MANAGER
CDC H/E БЛОК УПРАВЛЕНИЯ ГС
ES
EN
IT
РУС
PT
Refs. 5559, 555901
Guía rápida
Quick guide
Guía rápida
Guida rapida
Kurzanleitкраткое руководство
www.televes.com

Fig. 1
Fig. 2
1
2
CLAC!
5629
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SIM
5
6
7
2
4
1
3
CTRL
PRGM
CDC H/E MANAGER
PWR
ETHERNET
2
1
5
4
3
Ref. 555901
CDC-IP/GSM
Ref. 5559
CDC-IP
CTRL
PRGM
CDC IP H/E MANAGER
PWR
ETHERNET
DVBS 2-COFDM
DVBS 2-COFDM
DVBS 2-COFDM
DVBS 2-COFDM
DVBS 2-COFDM
BROADBAND AMPLIFIER
TEST
(-30dB)
4061
5071
5239
T-0X system
CDC
5559
555901
10/100 BT
Ethernet activity
ON/OFF CDC T-0X
CPU activity
PRGM
ETHERNET
8
(*)

CDC H/E MANAGER
4
CPU Procesador ARM920T™ ARM®
Memorias Tipo
8 MB Flash
64 MB de SDRAM
128M x 8 Bit NAND Flash Memory
Interfaces
Conectores
Alimentación T-0X 24V Conector RJ45 10/100 Base-T Ethernet
Interfaz RS-482 Conector RJ45 Depuración / Mando LCD
Interfaz USB 2.0 Full Speed Host (12 Mbps) Conector Antena GSM Conector F Antena GSM
Interfaz SIM Lector Tarjetas SIM
Interfaz Radio
GSM/GPRS
Potencia de
Transmisión
GSM–850 / 900
Pico potencia 2W RF (+33dBm) sobre 50 Ohm
VSWR (standing wave ratio)
max absoluto ≤ 10:1
DCS–1800 / PCS–1900
Pico potencia 1W RF (+30dBm) sobre 50 Ohm
VSWR (standing wave ratio)
recomendado ≤ 2:1
Referencia
Sensibilidad
GSM–850 / 900 –107 dBm Potencia de Entrada > 2 W potencia de pico
DCS–1800 / PCS-1900 –106 dBm Impedancia Antena 50 ohm
Ganancia Antena 1.5dBi ≤ Ganancia < 3dBi
(referencia dipolo l/2 ) Ancho de Banda 80 MHz en EGSM, 150 MHz en GSM 850, 170 MHz en DCS, 140 MHz en la banda PCS
Periféricos Reloj en Tiempo Real / Alarma
Termómetro digital
Sistema
Operativo Linux Kernel 2.6.16
General Alimentación 24V Margen temp. de funcion. -5 .... +45°C
Consumo 300 mA Indice de protección IP20
Importantes instrucciones de seguridad
Condiciones generales de instalación
• Antes de manipular o conectar el equipo leer éste manual.
• Para reducir el riesgo de fuego o choque eléctrico, no exponer el
equipo a la lluvia o a la humedad.
• No quitar la tapa del equipo sin desconectarlo de la alimentación.
• No obstruir las ranuras de ventilación del equipo.
• Deje un espacio libre alrededor del aparato para proporcionar una
ventilación adecuada.
• El aparato no debe ser expuesto a caídas o salpicaduras de agua. No
situar objetos o recipientes llenos de agua sobre o cerca del aparato
si no se tiene la suciente protección.
• No situar el equipo cerca de fuentes de calor o en ambientes de hu-
medad elevada.
• No situar el equipo donde pueda estar sometido a fuertes vibraciones
o sacudidas.
Este símbolo indica que el equipo cumple los requerimien-
tos del marcado CE.
Descripción Entradas / Salidas / Conexiones
El módulo (Fig. 1) dispone de:
1. Conector bus de alimentación. Led de estado
2. Conector bus de control
3. Conector RJ45 Ethernet
4. Conector programador/PC
5. Conector Host USB
6. SIM. Tarjeta operador GSM/GPRS (555901)
7. Antena GSM (Cuatribanda) (555901)
8. Programador universal (ref. 7234)
Introducción
El CDC H/E Manager implementa un elemento con capacidad para convertir
las cabeceras Televés en un centro de comunicaciones, bien a través de su
Módem interno GSM/GPRS (Ref. 555901) o bien a través de la interfaz Ether-
net para las comunicaciones IP (Ref. 5559 y Ref. 555901).
Posibilita el Control y Monitorización Local y Remoto de las cabecerasTeleves
T.0X, sirviendo de plataforma base para la implementación de los actuales y
de los posibles servicios futuros.
NOTA: Dispone de un Manual de Instrucciones completo
en el CD que se acompaña con el producto.
Características técnicas
Las características técnicas descritas se denen para una temperatura ambiente de 45°C (113ºF). Para temperaturas superiores se utilizará ventilación forzada.

ES
5
Control / Monitorización
Servidor de Enlaces
Servidor Web
El CDC H/E Manager fue diseñado para implementar la comunicación remota a
través de IP/GSM-GPRS, de cualquier cabecera T0X hacia el Software de control
Cliente. Esto se puede realizar directamente o mediante un Servidor de Enlaces
que posibilita una instalación plug-and-play, y no es necesario ningún tipo de
conguración de red IP.
Muestra en una lista, qué dispositivos T0X están conectados al bus y su estado.
Verde signica que el módulo T0X está correcto, Naranja indica que ha tenido
estados incorrectos momentáneos y Rojo que está en un estado incorrecto de
comunicación sobre el bus.
Mediante el servicio Web, es posible la actualización remota del CDC T0X.
Se ilustra en la gura los pasos para su realización.
Tanto el Servidor WEB como el Servidor del CDC software también están accesi-
bles de manera local para las refs. 5559 y 555901.
La conexión se puede implementar sobre una red LAN o incluso directamente
sobre Internet si se publicasen los puertos de salida de los servicios del CDC
H/E MANAGER.
El CDC Headend Manager permite la conguración local mediante el mando
LCD Ref. 7234.
La ref. 555901 posee un servidor Web, que posibilita la conguración del mis-
mo. Permite la monitorización visual de los elementos conectados en bus T0X.
La Ref. 555901 Posibilita la Comunicación IP bien a través de Ethernet o a través
de la GSM/GPRS. También son posibles Conexiones directas por cualquiera de
las dos redes.
La Red GSM/GPRS permite a la Ref. 555901 una comunicación de datos por In-
ternet hacia el Servidor de Enlaces o bien una comunicación de Datos directa.
La red GSM/GRPS proporciona IPs jas.
El servidor de Enlaces permite la Gestión y monitorización centralizada de múl-
tiples cabeceras.
Gestión/Monitorización
Cabeceras CDC T-0X
INTERNET
Red GSM/GPRS
Cabecera T-0X
CDC H/E MANAGER
Comunicación directa. GSM o IP. (Ethernet o GSM/GPRS)
Comunicación IP sobre GSM/GPRS
Comunicación IP (Ethernet)
Servidor Central
Enlaces/Servicios
Control local mediante
una conexión IP
en LAN con el CDC
T-0X
Software PC de
Control/Monitorización
Conguración CDC T-0X
mediante mando LCD
Ref. 7234
Comunicaciones salientes
no es necesario congurar
la Red IP Local
Gestión centralizada de
múltiples cabeceras
Seguridad y Monitorización
Personalización para los
clientes
Cliente
IP externa ja
X.X.X.X
Puerto
lógico
jo
Servidor de enlaces
Televés S.A.
Servidor de enlaces
Base de datos
Puertos lógicos
asignados a cada
cliente
Cliente
Comunicaciones salientes
no es necesario congurar
la Red IP
Local
INTERNET
Tabla que contiene los
elementos T-0X de la
cabecera y su estado
mediante colores
MAIN: Menú
principal.
SCAN: Inicia un
sondeo completo
de la cabecera.
Borra elementos
existentes.
RESET: Reinicio
aplicación con
valores por
defecto.
Correcto
Identicando
Error
Conrmación
chero
actualizado y
actualizado.
Recuadro Información
Fecha/Hora Temperatura CDC
Número Serie de Fabricación
Versión Software
Número de módulos actual
Nombre de esta unidad CDC T-0X
Página Web Principal del CDC
T-0X.
Puede ser accesible sabiendo la
IP de la red LAN que tenga o bien
mediante la IP de señalización ja
que siempre está disponible:
http://:169.254.1.254:15706
El puerto es siempre:
15706
Menú Principal
Acceso estado de Cabecera

CDC H/E MANAGER
6
Important safety instructions
General conditions of installation
• Before handling or connecting the equipment, please read this
manual.
• In order to reduce the risk of  re or electric shock, do not expose
the equipment to rain or moisture.
• Do not take the cover o the equipment without disconnecting
it from the mains.
• Do not obstruct the equipment’s ventilation system.
• Please allow air circulation around the equipment
• The equipment must not come into contact with water or even be
splashed by liquids.
• Do not place containers with water on or near the equipment if it
is not adequately protected.
• Do not place the equipment near sources of heat or in excessively
moisture conditions.
• Do not place the equipment where it may be aected by strong
vibrations or shocks.
This symbol indicates that the equipment complies with
the requirements of CE mark.
Description of Inputs / Outputs / Connections
The module features (Fig. 1) the following:
1. Powering bus connector. Status LED
2. Control bus connector
3. RJ45 Ethernet connector
4. Programmer / PC connector
5. USB Host connector
6. SIM. GSM/GPRS operator card
7. GSM Antenna(Quadband)
8. Universal programmer (ref. 7234)
Introduction
The CDC H/E Manager implements an element with ability to convertTelevés
headends in a communications center, either through its internal modem
GSM/GPRS (Ref 555901) or via the Ethernet interface for IP communications
(Ref 5559 and Ref 555 901).
It allows control and monitoring, both locally and remotely, of T.0X
headends of Televes, serving as a base platform for the implementation of
current and possible future services.
NOTE: There is a full instruction manual in the CD
included with the product
Technical specifications
CPU Processor ARM920T™ ARM®
Memories Type
8 MB Flash
64 MB de SDRAM
128M x 8 Bit NAND Flash Memory
Interfaces
Connectors
T.0X powering 24V RJ45 connector 10/100 Base-T Ethernet
Interface RS-482 RJ45 connector Debugging / Programmer LCD
Interface USB 2.0 Full Speed Host (12 Mbps) GSM Antena connector F connector
SIM Interface SIM cards reader
GSM/GPRS
Radio Interface
Transmission power
GSM–850 / 900
Power peak 2W RF (+33dBm) over 50 Ohm
VSWR
(Voltage
Standing
Wave Ratio)
max. absolute ≤ 10 :1
DCS–1800 / PCS–1900
Power peak 1W RF (+30dBm) over 50 Ohm recommended ≤ 2:1
Reference
Sensitivity
GSM–850 / 900 –107 dBm Input power (peak) > 2 W
DCS–1800 / PCS-1900 –106 dBm Antenna impedance 50 ohm
Antenna gain 1.5dBi ≤ Gain < 3dBi
(reference: λ/2 dipole ) Bandwidth 80 MHz for EGSM, 150 MHz for GSM 850, 170 MHz for DCS, 140 MHz for PCS band
Peripherals Real Time Clock/ Alarm
Digital thermometer
Operating system Linux Kernel 2.6.16
General Powering 24 V Operating temperature -5 .... +45°C
Consumption 300 mA Protection index IP20
These technical specications are dened for an ambient temperature of 45 ° C (113 º F). For higher temperatures forced ventilation must be used.

EN
7
Control / Monitorization
Links’ Server
Web Server
The CDC H/E Manager was designed to implement, through IP GSM-GPRS,
remote communication between any T.0X headend and the Client Control’s
Software. This can be done directly or through a Link Server that allows a plug-
and-play installation, thus not requiring any kind of IP network conguration.
Displays a list of devices that are connected to T0X BUS, and their status. Green
means that the T0X module is correct. Orange indicates that, at times, the
module has had incorrect states. Red indicates the module is in a bad state of
communication with the BUS.
Using the Web service you can perform an updating of the T.0X CDC remotely.
The gure illustrates the steps for its realization.
Both the Web server as CDC Software Server are also accessible locally to the
refs. 5559 and 555901.
The connection can be implemented on a LAN, or even directly over the
Internet, if you publish the output ports of CDC H/E MANAGER services.
The CDC Headend Manager allows local conguration through the LCD
programmer Ref. 7234.
The ref. 555901 has a Web server, which enables its settings. It allows visual
monitoring of the elements connected to the T.0X BUS.
Ref. 555901 enables IP communication either through Ethernet or via the GSM /
GPRS. Direct connections are also possible by either of the two networks.
The ref. 555901 can establish a data communication with the Link Server via
Internet, on the GSMGPRS network.
The GSM / GPRS provides xed IP.
Links Server allows centralized management and monitoring of multiple
headends.
Management/Monitoring
CDC T.0X Headends
THE INTERNET
GSM/GPRS Network
T.0X headend
CDC H/E MANAGER
Direct communication. GSM or IP. (Ethernet or GSM/GPRS)
IP communication on GSM/GPRS
IP communication (Ethernet)
Central Server
Links/Services
Control by means of
an IP connection in a
LAN network with the
T0X CDC
PC software of
Control/Monitorization
Conguration of the T0X
CDC by means of the
programmer, ref. 7234
Outgoing communications: it
is not necessary to congure
the local IP network
Centralized management of
multiple headends
Security & Monitoring
Customizing for clients
Client
Fixed external IP
X.X.X.X
Fixed
logical
port
Televés S.A. Link Server
Link Server
Data Base
Logical ports assigned
to each customer
Client
Outgoing communications: it
is not necessary to
congure the
local IP network
INTERNET
Table showing T.0X
elements of the
headend, and their
status by colors.
MAIN: Main menu.
SCAN: it performs
a full checking of
the headend and
deletes existing
items.
RESET: Resets the
application with
the default values.
Correct
Identifying
Error
Conrmación
chero
actualizado y
actualizado.
Information Box
-Date/Time; CDC temperature.
- Manufacturing serial number.
- Version of Software.
- Number of modules installed.
- The name of thisT.0X CDC module.
Homepage website CDC T.0X
Can be accessed by either
knowing the IP of its LAN, or
through the signaling xed IP
which is always available:
http://:169.254.1.254:15706
The port is always:
15706
Main menu
Access to the headend’status

CDC H/E MANAGER
8
CPU Processador ARM920T™ ARM®
Memórias Tipo
8 MB Flash
64 MB de SDRAM
128M x 8 Bit NAND Flash Memory
Interfaces
Conectores
Alimentação T-0X 24V Conector RJ45 10/100 Base-T Ethernet
Interface RS-482 Conector RJ45 Depuração / Controlador LCD
Interface USB 2.0 Full Speed Host (12 Mbps) Conector Antena GSM Conector F Antena GSM
Interface SIM Leitor de catões SIM
Interface
Rádio
GSM/GPRS
Potência de
Transmissão
GSM–850 / 900
Pico de potência 2W RF (+33dBm) sobre 50 Ohm
VSWR (standing wave ratio)
máx absoluto ≤ 10:1
DCS–1800 / PCS–1900
Pico de potência 1W RF (+30dBm) sobre 50 Ohm
VSWR (standing wave ratio)
recomendado ≤ 2:1
Referência
Sensibilidade
GSM–850 / 900 –107 dBm Potência de entrada > 2 W potência de pico
DCS–1800 / PCS-1900 –106 dBm Impedância Antena 50 ohm
Ganho Antena 1.5dBi ≤ Ganho < 3dBi
(referência dipolo l/2 ) Largura de Banda 80 MHz em EGSM, 150 MHz em GSM 850, 170 MHz em DCS, 140 MHz na banda PCS
Periféricos Relógio em Tempo Real / Alarme
Termómetro digital
Sistema
Operativo Linux Kernel 2.6.16
Geral Alimentação 24V Margem temp. de funcion. -5 .... +45°C
Consumo 300 mA Índice de protecção IP20
Instruções importantes de segurança
Condições gerais de instalação
• Antes de manipular ou conectar o equipamento, deverá ler este ma-
nual.
• Para reduzir o risco de fogo ou choque eléctrico, não expor o equipa-
mento à chuva nem à humidade.
• Não retirar a tampa do equipamento sem o desligar da alimentação.
• Não obstruir as ranhuras de ventilação do equipamento.
• Deixar um espaço livre à volta do equipamento para permitir uma
ventilação adequada.
• O equipamento não deve ser exposto a quedas ou salpicos de água.
Não colocar objectos com água sobre ou perto do aparelho se não
houver protecção adequada.
• Não colocar o aparelho próximo de fontes de calor ou em ambientes
de humidade elevada.
• Não colocar o aparelho em locais onde possa ser submetido a vibra-
ções ou movimentos violentos.
• Este símbolo indica que o equipamento cumpre os requi-
sitos da marcação CE.
Descrição Entradas / Saídas / Conexões
O módulo (Fig. 1) dispõe de:
1. Conector bus de alimentação. LED de estado
2. Conector bus de controlo
3. Conector RJ45 Ethernet
4. Conector programador / PC
5. Conector Host USB
6. SIM. Cartão operador GSM/GPRS (555901)
7. Antena GSM (Quadribanda) (555901)
8. Programador universal (ref. 7234)
Introdução
O CDC H/E Manager implementa um elemento com capacidade para con-
verter as cabeceiras Televés num centro de comunicação através do seu mo-
dem interno GSM/GPRS (Ref. 555901) ou através da interface Ethernet para
as comunicações IP (Ref. 5559 e Ref. 555901).
Possibilita o Controlo e Monitorização Local e Remota das cabeceiras Televés
T.0X, servindo de plataforma base para a implementação dos serviços actu-
ais e dos possíveis serviços futuros.
NOTA: Dispõe de um manual de instruções completo no
CD que acompanha o produto.
Características técnicas
As características técnicas descritas estão denidas para uma temperatura ambiente de 45°C (113ºF). Para temperaturas superiores será utilizada ventilação forçada.

PT
9
Controlo / Monitorização
Servidor de Ligações
Servidor Web
O CDC H/E Manager foi desenhado para implementar a comunicação remota
através IP/GSM-GPRS de qualquer cabeceira T0X para o Software de Controlo
do Cliente. Isto pode ser feito directamente a partir de um servidor de ligações
que possibilita uma instalação plug-and-play e não é necessário nenhum tipo
de conguração da rede IP.
Apresenta numa lista os dispositivos T0X que estão conectados ao bus e o seu
estado. Verde signica que o módulo T0X está correcto, Laranja indica que
houve estados incorrectos momentâneos e Vermelho que se encontra num
estado incorrecto de comunicação sobre o bus.
Através do serviço WEB é possível a actualização remota do CDC T0X.
Na gura encontram-se ilustrados os passos para a sua realização.
Tanto o Servidor WEB como o Servidor do software CDC também se encontram
acessíveis de forma local através das refs. 5559 e 555901.
A conexão pode ser implementada numa rede LAN ou mesmo directamente
através da Internet se forem publicadas as portas de saída dos serviços do CDC
H/E MANAGER.
O CDC Headend Manager permite a conguração local através do programador
LCD Ref. 7234.
A ref. 555901 possui um servidor Web que possibilita a conguração do mesmo.
Permite a monitorização visual dos elementos conectados em bus T0X.
A Ref. 555901 possibilita a comunicação IP através de Ethernet ou através de
GSM/GPRS. Também são possíveis conexões directas por qualquer das duas
redes.
A rede GSM/GPRS permite à Ref. 555901 uma comunicação de dados por Inter-
net para o Servidor de Ligações ou uma comunicação de dados directa. A rede
GSM/GRPS proporciona IPs xos.
O Servidor de ligações permite a gestão e monitorização centralizada de cabe-
ceiras múltiplas.
Gestão/monitorização
Cabeceiras CDC T-0X
INTERNET
Rede GSM/GPRS
Cabeceira T-0X
CDC H/E MANAGER
Comunicação directa. GSM ou IP. (Ethernet ou GSM/GPRS)
Comunicação IP sobre GSM/GPRS
Comunicação IP (Ethernet)
Servidor Central
Ligações/Serviços
Controlo local através
de uma conexão IP
em LAN com o CDC
T-0X
Software PC de
Controlo / Monitorização
Conguração CDC T-0X
através do programador
LCD Ref. 7234
Comunicações de saída
não é necessário congurar
a Rede IP local
Gestão centralizada de
múltiplas cabeceiras
Segurança e Monitorização
Personalização para os
clientes
Cliente
IP externo xo
X.X.X.X
Porta
lógica
xa
Servidor de ligações
Televés S.A.
Servidor de ligações
Base de dados
Portas lógicas
atribuídas a cada
cliente
Cliente
Comunicações de saída
não é necessário congurar
a Rede IP
Local
INTERNET
Tabela que contém
os elementos T-0X da
cabeceira e seu estado
por cores
MAIN: Menu
principal
SCAN: Inicia uma
pesquisa completa
da cabeceira. Apa-
ga os elementos
existentes.
RESET: Reinicia
aplicação com
valores por
defeito.
Correcto
A identicar
Erro
Conrmação
cheiro
actualizado e
actualizado.
Painel de informação
Data/Hora Temperatura CDC
Número de Série de Fabrico
Versão Software
Número actual de módulos
Nome desta unidade CDC T-0X
Página Web Principal do CDC
T-0X.
Pode ser acedido sabendo o IP da
rede LAN presente ou mediante
o IP de sinalização xa que se
encontra sempre disponível:
http://:169.254.1.254:15706
A porta é sempre:
15706
Menu Principal
Acesso estado da Cabeceira

CDC H/E MANAGER
10
CPU Processatore ARM920T™ ARM®
Memorie Tipo
8 MB Flash
64 MB SDRAM
128M x 8 Bit NAND Flash Memory
Interfacce
Connettori
Alimentazione T-0X 24V Connettore RJ45 10/100 Base-T Ethernet
Interfaccia RS-482 Connettore RJ45 Debug / Programmatore LCD
Interfaccia USB 2.0 Full Speed Host (12 Mbps) Connettore Antenna GSM Connettore F Antenna GSM
Interfaccia SIM Lettore Scheda SIM
Interfaccia
GSM/GPRS
Potenza di
Trasmissione
GSM–850 / 900
Potenza di picco 2W RF (+33dBm) a 50 Ohm
VSWR (standing wave ratio)
max absoluto ≤ 10:1
DCS–1800 / PCS–1900
Potenza di picco 1W RF (+30dBm) a 50 Ohm
VSWR (standing wave ratio)
recomendado ≤ 2:1
Articolo
Sensibilità
GSM–850 / 900 –107 dBm Potenza di Ingresso > 2 W potenza di picco
DCS–1800 / PCS-1900 –106 dBm Impedenza Antenna 50 ohm
Ganancia Antena 1.5dBi ≤ Guadagno < 3dBi
(riferimento dipolo l/2 ) Larghezza di Banda 80 MHz in EGSM, 150 MHz in GSM 850, 170 MHz in DCS, 140 MHz nella banda PCS
Periferiche Ora in Tempo Reale / Allarmi
Termometro digitale
Sistema
Operativo Linux Kernel 2.6.16
Generali Alimentazione 24V Intervallo temp. di funzion. -5 .... +45°C
Consumo 300 mA Indice di protezione IP20
Importanti istruzioni di sicurezza
Condizioni generali di installazione
• Prima di mettere in funzione il prodotto, leggere questo manuale.
• Per ridurre il rischio di incendio o corto circuito non esporre il prodot-
to alla pioggia o all’umidità.
• Non togliere il coperchio del prodotto prima di averlo scollegato dalla
presa elettrica.
• Non ostruire le prese d’aria per la ventilazione del prodotto.
• Lasciare dello spazio libero intorno al prodotto per fornire una venti-
lazione adeguata.
• ll prodotto non deve entrare in contatto o essere schizzato con liquidi.
Non porre contenitori d’acqua nelle vicinanze del prodotto.
• Non installare il prodotto vicino a fonti di calore o in ambienti ad ele-
vata umidità.
• Non installare il prodotto dove è soggetto a forti vibrazioni o ad urti.
Questo simbolo indica che il prodotto è conforme ai
requisiti del contrassegno CE.
Descrizione Ingressi / Uscite / Conessioni
Il modulo (Fig. 1) dispone di:
1. Connettore cavo alimentazione. Led di stato
2. Connettore cavo di controllo
3. Connettore RJ45 Ethernet
4. Connettore programmatore/PC
5. Connettore Host USB
6. Scheda SIM operatore GSM/GPRS (555901)
7. Antenna GSM (Quadriband) (555901)
8. Programmatore universale (art. 7234)
Introduzione
Il CDC H/E Manager è un elemento capace di convertire la centrale Televés
in un centro di comunicazione, mediante il suo Modem interno GSM/GPRS
(Art. 555901) o mediante l’interfaccia Ethernet per le comunicazioni IP (Art.
5559 e Art. 555901).

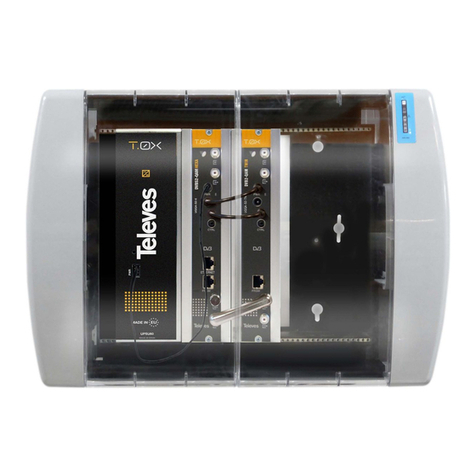

Rende possibile il Controllo e la Monitorizzazione Locale e Remota della cen-
trale Televes T.0X, servendosi di una piattaforma base per l’implementazione
degli attuali e di possibili futuri servizi.
NOTA: Si dispone di un Manuale di Istruzioni completo
nel CD contenuto nella confezione del prodotto.
Caratteristiche tecniche
Le caratteristiche tecnichedescritte si riferiscono ad una temperatura di ambiente di 45°C (113ºF). Per temperature superiori si dovrà utilizzare una ventilazione forzata.
