Tesla SMART SENSOR MOTION User manual

1
QUICK START GUIDE
EN
TESLA SMART
SENSOR MOTION
EN
SK
SL
DE
PL
HR
UA
RU
CZ
HU

2
PIR×1
Instruction manual×1
Battery×1
Please read the instruction manual
carefully before using the product.
Packing list
Product name PIR Motion Sensor
Detection distance 5~7meters
Detection angle 150~170 degrees
Battery specifications CR2450
(Optional matching)
Operating temperature -10C~45C
Operating humidity 10%-90%RH
(no condensation)
Wireless connection ZigBee
Product specifications

3
Product description
The human motion sensor uses infrared sensing to
detect the movement of people or animals in the
environment, and works in conjunction with other
devices to design and implement smart application
scenarios.
Preparation for use
1. BATTERY INSTALLATION:
Open and close bottom cover:
Open:turn the bottom cover counterclockwise
Close:turn the bottom cover clockwise
Network-pairing indicator
Reset Button

4

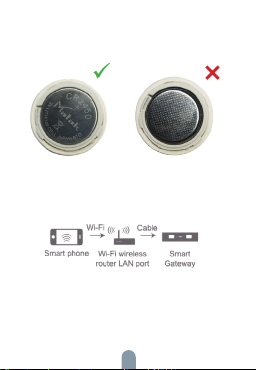

Install battery:
Install the battery in the correct direction, as shown
in the figure:
Ensure that the product is within the effective
coverage of the smart host (gateway) ZigBee
network to ensure an effective connection
between the product and the smart host (gateway)
ZigBee network.
2. MOBILE PHONE IS CONNECTED
TO WI-FI

5
#Make sure the smart host has been added.
3. SOFTWARE INSTALLATION
Search and download “ Tesla Smart” App for your
mobile device from App Store or Google Play ;
or scan the QR code on the box/manual to
download and install the smart App.
Open Tesla Smart App, use your phone number or
email address to register and login.
Network Settings
•Please confirm that the battery is loaded while
ensuring that the phone is connected to the
network and the smart gateway has been added
successfully;
•Open the App and tap “Add sub-device” on the
“Smart gateway” screen.

6

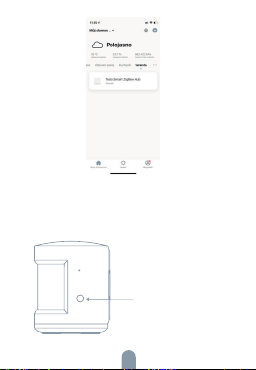

•Press and hold the reset button for more than
5 seconds,until the network indicator light begins
flashing. Follow the APP instrutions to add the
device;
Reset Network Button

7
•Once the device has been successfully added,
you will be able to find the device in the “My
home” list.
INFORMATION ABOUT DISPOSAL AND
RECYCLING
This product is marked with the symbol for
separate collection. The product must be disposed
of in accordance with the regulations for disposal
of electrical and electronic equipment (Directive
2012/19/EU on waste electrical and electronic
equipment). Disposal together with regular
municipal waste is prohibited. Dispose of all
electrical and electronic products in accordance
with all local and European regu- lations at the
designated collection points which hold the
appropriate authorisation and certification in line
with the local and legislative regulations. Correct
disposal and recycling help to minimise impacts
on the environment and human health. Further
information regarding disposal can be obtained
from the vendor, authorised service centre or local
authorities.

8
Manufacturer
Tesla Global Limited
Far East Consortium Building,
121 Des Voeux Road Central
Hong Kong
www.teslasmart.com
EU DECLARATION OF CONFORMITY
Hereby, Tesla Global Limited declares that the
radio equipment type TSL-SEN-MOTION is in
compliance with EU directives. The full text of the
EU declaration of conformity is available at the
following internet address: tsl.sh/doc

9
PIR-Sensor ×1
Benutzerhandbuch ×1
Batterie ×1
Vor dem Gebrauch des Produkts lesen Sie das
Benutzerhandbuch vorsichtig durch.
Packungsinhalt
Produktname Tesla Smart Sensor
Motion
Entfernung der
Detektion 5~7 Meter
Detektionswinkel 150~170°
Spezifikation der
Batterie CR2450 (optimale Konformität)
Betriebstemperatur -10 °C~45 °C
Betriebsfeuchtigkeit 10%-90% relative
Feuchtigkeit (ohne
Kondensierung)
Drahtloser Anschluss ZigBee
Produktspezifikation
BENUTZERHANDBUCH DE

10
Produktbeschreibung
Der Bewegungssensor nutzt die infrarote Aufna-
hme zur Detektion der Bewegung der Menschen
oder Tiere im Umfeld und arbeitet mit anderen
Einrichtungen für den Entwurf und für die Realisati-
on der intelligenten Szenarien in der Applikation
zusammen.
Vorbereitung zum Gebrauch
1. INSTALLATION DER BATTERIE
Öffnen und Schließen der unteren Abdeckung:
Öffnen: Drehen Sie mit der unteren Abdeckung
dem Uhrzeigersinn entgegengesetzt.
Schließen: Drehen Sie mit der unteren Abdeckung
im Uhrzeigersinn.
Network-pairing indicator
Reset Button

11
Installation der Batterie:
Installieren Sie die Batterie in der richtigen
Position, siehe die folgende Abbildung:
Vergewissern Sie sich, dass sich das Produkt in der
Reichweite der Bedeckung des Netzes ZigBee des
Zugangstors befindet. Sie sichern so eine effektive
Verbindung zwischen dem Produkt und dem Netz
ZigBee des Zugangstors ab.
2. ANSCHLUSS DES MOBILTELEFONS
AN DAS WI-FI-NETZ

12
#Vergewissern Sie sich, dass das Zugangstor
(Tesla Smart ZigBee Hub) hinzugefügt wurde.
3. INSTALLATION DER SOFTWARE
In App Store oder Google Play suchen Sie die
App „Tesla Smart“ aus und laden Sie diese in Ihr
mobiles Gerät herunter oder scannen Sie den
QR-Code auf der Schachtel/im Benutzerhan-
dbuch und installieren Sie die App. Öffnen Sie
die App Tesla Smart und registrieren Sie sich und
melden Sie sich mit Hilfe Ihrer Telefonnummer
oder E-Mail-Adresse an.
Netzeinstellung
•Vergewissern Sie sich, dass die Batterie
aufgeladen ist, das Mobiltelefon ist ans Netz
angeschlossen und das intelligente Zugangstor
wurde erfolgreich hinzugefügt.
•Öffnen Sie die App und auf dem Bildschirm
„Smart Gateway“ („Tesla Smart ZigBee Hub“)
klicken Sie auf “Add sub-device” („Teileinrichtung
hinzufügen“).

13
•Drücken Sie und halten Sie für mehr als 5 Sekun-
den die Taste Reset, bis die Kontrollleuchte be-
ginnt zu blinken. Gehen Sie nach den Hinweisen
der App vor und fügen Sie die Einrichtung hinzu.
Reset Network Button

14
•Sobald die Einrichtung erfolgreich hinzugefügt
ist, finden Sie es in der Liste „My Home“
(„Mein Heim“).
INFORMATIONEN ÜBER DIE ENTSORGUNG
UND WIEDERVERWERTUNG
Dieses Produkt ist mit einem Symbol für die
getrennte Sammlung gekennzeichnet. Das Produkt
muss im Einklang mit den Vorschriften für die
Entsorgung von elektrischen und elektronischen
Geräten (Richtlinie 2012/19/EU über elektrische
und elektronische Geräteabfälle) entsorgt
werden. Eine Entsorgung über den normalen
Hausmüll ist unzulässig. Alle elektrischen und
elektronischen Produkte müssen im Einklang mit
allen örtlichen und europäischen Vorschriften an
dafür vorgesehenen Sammelstellen, die über eine
entsprechende Genehmigung und Zer- tifizierung
gemäß den örtlichen und legislativen Vorschriften
verfügen entsorgt werden. Die richtige Entsorgung
und Wiederverwertung hilft dabei die Auswir-
kungen auf die Umwelt und die menschliche
Gesundheit zu minimieren. Weitere Informationen
zur Entsorgung erhalten Sie von Ihrem Verkäufer,
der autorisierten Servicestelle oder bei den
örtlichen Ämtern.

15
Produzent
Tesla Global Limited
Far East Consortium Building,
121 Des Voeux Road Central
Hong Kong
www.teslasmart.com
EU-KONFORMITÄTSERKLÄRUNG
Hiermit erklärt Tesla Global Limited, dass der
Funkanlagentyp TSL-SEN-MOTION der Richtlinie
2014/53/EU entspricht. Der vollständige Text der
EU-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar: tsl.sh/doc

16

17
PIR senzor ×1
Uživatelská příručka ×1
Baterie ×1
Před použitím produktu si pozorně přečtěte
uživatelskou příručku.
Obsah balení
Název produktu Tesla Smart Sensor
Motion
Vzdálenost detekce 5~7 metrů
Detekční úhel 150~170°
Specifikace baterie CR2450 (optimální
shoda)
Provozní teplota -10 °C~45 °C
Provozní vlhkost 10%-90% relativní
vlhkost (bez kon-
denzace)
Bezdrátové připojení ZigBee
Specifikace produktu
UŽIVATELSKÁ PŘÍRUČKA CZ

18
Popis produktu
Pohybový senzor využívá infračervené snímání
k detekci pohybu lidí nebo zvířat v prostředí a ve
spolupráci s dalšími zařízeními navrhuje a realizuje
scénáře chytrých aplikací.
Příprava k použití
1. INSTALACE BATERIE
Otevření a zavření spodního krytu:
Otevřít: Otočte spodním krytem proti směru
hodinových ručiček.
Zavřít: Otočte
spodním krytem
ve směru
hodinových
ručiček.
Network-pairing indicator
Reset Button

19
Instalace baterie:
Nainstalujte baterii ve správné poloze,
viz následující obrázek:
Ujistěte se, že se produkt nachází v dosahu pokrytí
sítě ZigBee (přístupové brány).
2.PŘIPOJENÍ MOBILNÍHO TELEFONU
K WI-FI SÍTI

20
3. INSTALACE SOFTWARU
V App Store nebo Google Play vyhledejte a
stáhněte aplikaci „Tesla Smart“ do vašeho
mobilního zařízení nebo naskenujte QR kód na
krabičce/uživatelské příručce a nainstalujte
aplikaci. Otevřete aplikaci Tesla Smart a pomocí
vašeho telefonního čísla nebo emailové adresy se
zaregistrujte a přihlaste.
Nastavení sítě
•Ujistěte se, že baterie je nabitá, mobilní telefon
je připojen k síti a chytrá přístupová brána byla
úspěšně přidána.
•Otevřete aplikaci a na obrazovce „Smart
Gateway“ („Chytrá přístupová brána“) klikněte
na “Add sub-device” („Přidat dílčí zařízení“).
