Texa Emo series User manual

Installation, operation and maintenance manual

Manuale di installazione, uso e manutenzione

Montage-Betriebs und Wartungsanleitung

Notice de montage et d’entretien

Manual de montaje y servicio

Outdoor cooling units for door or wall mounting

Condizionatori da parete per applicazioni outdoor

Outdoor-Kühlgeräte für den Tür- oder Wandanbau

Climatiseurs outdoor pour montage vertical sur portes ou panneaux

Climatizadores de intemperie para montaje en puerta o pared

EMO

ATTENTION!

Read carefully and completely before installation. Keep the manual until unit decommissioning.

Leggere attentamente e completamente prima dell’installazione e conservare no allo smaltimento.

Lesen Sie das vorliegende Handbuch in allen seinen Teilen aufmerksam durch, bevor das Gerät installiert

wird. Das Handbuch muss bis zum Abbau des Geräts aufbewahrt werden.

Lisez attentivement le contenu de cette notice avant de monter le climatiseur et conservez-la soigneusement

jusqu’à la mise au rebut de l’appareil.

Leer detenidamente y por completo este manual antes de instalar la unidad y guardarlo hasta el

desmantelamiento.

C17000298R01PAQL22A

1. Cooling unit application..............................................................................................................................................6

1.1 Intended use......................................................................................................................................................6

1.2 Improper use.....................................................................................................................................................6

2. Supply.......................................................................................................................................................................6

3. Updates....................................................................................................................................................................6

4. Technical features....................................................................................................................................................6

5. Transport and handling............................................................................................................................................6

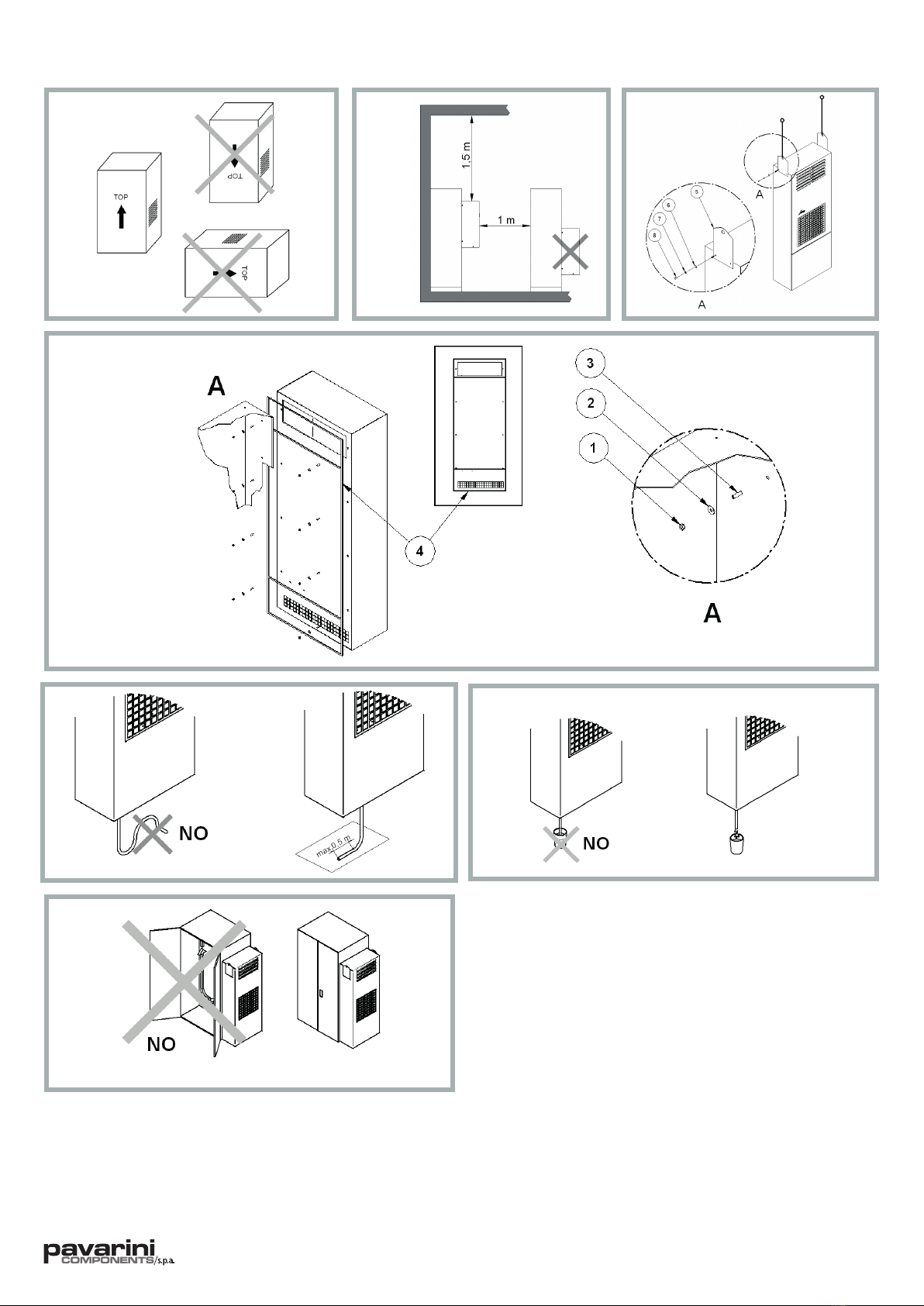

6. Installation................................................................................................................................................................6

7. Condensate discharge hose.....................................................................................................................................6

8. Electrical connection................................................................................................................................................6

8.1 Safety.................................................................................................................................................................6

8.2 Alarm pins..........................................................................................................................................................6

9. First start up and adjustment.....................................................................................................................................6

10. Maintenance..........................................................................................................................................................7

11. Technical information.............................................................................................................................................7

11.1 Operating principle........................................................................................................................................7

11.2 Safety devices...............................................................................................................................................7

11.3 Disposal.........................................................................................................................................................7

12.Troubleshooting.......................................................................................................................................................7

13. Pictograms ......................................................................................................................................................16-17

14. Technical data .......................................................................................................................................................18

15. Performances........................................................................................................................................................19

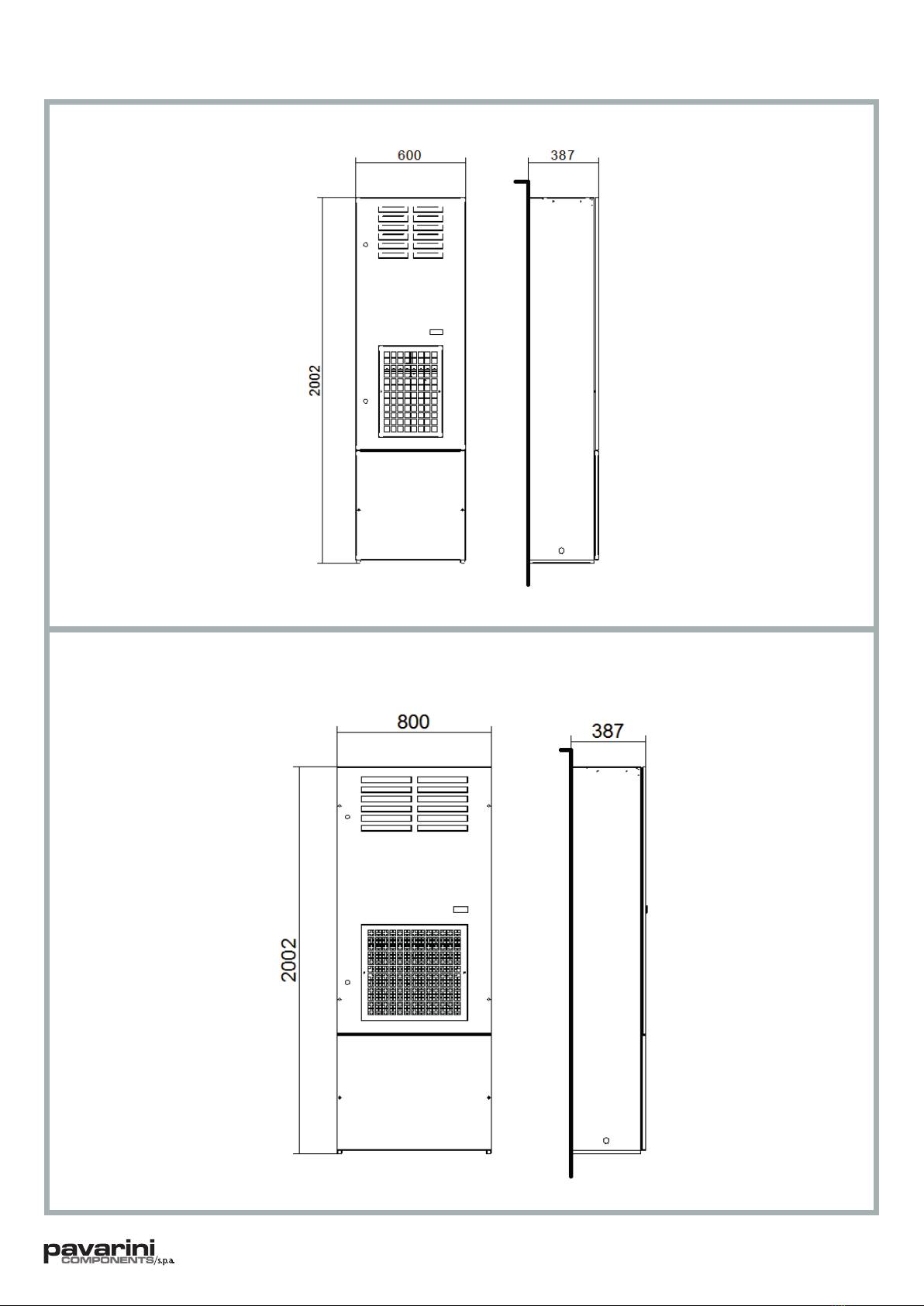

16. Dimensions...........................................................................................................................................................20

17. Spare parts .....................................................................................................................................................21-22

18. Wiring diagram.....................................................................................................................................................23

19. Guarantee........................................................................................................................................................24-25

20. Assistance service ................................................................................................................................................26

21. Notes.....................................................................................................................................................................27

ENGLISH - «Translation of the original instructions»

ITALIANO - «Istruzioni originali»

1. Destinazione d’uso del condizionatore................................. .........................................................................................8

1.1 Uso previsto..............................................................................................................................................................8

1.2 Uso non previsto.....................................................................................................................................................8

2. Fornitura........................................................................................................................................................................8

3. Aggiornamenti................................................................................................................................................................8

4. Caratteristiche tecniche..................................................................................................................................................8

5. Movimentazione e trasporto..........................................................................................................................................8

6. Montaggio.......................................................................................................................................................................8

7. Scarico condensa...........................................................................................................................................................8

8. Collegamento elettrico....................................................................................................................................................8

8.1 Sicurezza.................................................................................................................................................................8

8.2 Modelli con autotrasformatore................................................................................................................................8

9. Primo avvio e regolazione..............................................................................................................................................8

10. Manutenzione............................................................................................................................................................8-9

11. Informazioni tecniche...................................................................................................................................................9

11.1 Principio di funzionamento.................................................................................................................................9

11.2 Dispositivi di sicurezza.......................................................................................................................................9

11.3 Smaltimento.......................................................................................................................................................9

12. Risoluzione anomalie...................................................................................................................................................9

13. Pittogrammi ..........................................................................................................................................................16-17

14. Dati tecnici ................................................................................................................................................................18

15. Prestazioni..................................................................................................................................................................19

16. Dimensioni..................................................................................................................................................................20

17. Ricambi ................................................................................................................................................................21-22

18. Schema elettrico........................................................................................................................................................23

19. Garanzia ...............................................................................................................................................................24-25

20. Servizio di Assistenza ...............................................................................................................................................26

21. Note.............................................................................................................................................................................27

ITA

ENG

DEUTSCH - «Übersetzung der Originalbetriebsanleitung»

1. Anwendungsbereich des Kühlgerätes........................................................................................................................10

1.1 Vorgesehene Anwendung....................................................................................................................................10

1.2 Nicht vorgesehene Anwendung..........................................................................................................................10

2. Lieferumfang.................................................................................................................................................................10

3. Technische Entwicklung...............................................................................................................................................10

4. Technische Daten.........................................................................................................................................................10

5. Handhabung und Transport..........................................................................................................................................10

6. Montage........................................................................................................................................................................10

7. Kondenswasserablauf...................................................................................................................................................10

8. Elektroanschluss...........................................................................................................................................................10

8.1 Sicherheit...............................................................................................................................................................10

8.2 Stecker für die Alarmregelung.............................................................................................................................10

9. Erste Inbetriebnahme und Einstellung.........................................................................................................................10

10. Wartung......................................................................................................................................................................11

11. Technische Informationen..........................................................................................................................................11

11.1 Funktionsprinzip................................................................................................................................................11

11.2 Sicherheitseinrichtungen..................................................................................................................................11

11.3 Entsorgung........................................................................................................................................................11

12. Beseitigung der Störungen........................................................................................................................................11

13. Piktogramme ........................................................................................................................................................16-17

14. Technische Daten.......................................................................................................................................................18

15. Leistungen..................................................................................................................................................................19

16. Abmessungen.............................................................................................................................................................20

17. Ersatzteile ............................................................................................................................................................21-22

18. Anschlusschema........................................................................................................................................................23

19. Garantie. ..............................................................................................................................................................24-25

20. Kundendienst ...........................................................................................................................................................26

21. Aufzeichnungen..........................................................................................................................................................27

FRANÇAISE - «Traduction de la notice originale»

1. Utilisation du climatiseur...............................................................................................................................................12

1.1 Utilisation prévue..................................................................................................................................................12

1.2 Utilisation non prévue..........................................................................................................................................12

2. Fourniture......................................................................................................................................................................12

3. Mises à jour..................................................................................................................................................................12

4. Données techniques....................................................................................................................................................12

5. Déplacement et transport............................................................................................................................................12

6. Montage........................................................................................................................................................................12

7. Vidange de la condensation.........................................................................................................................................12

8. Branchement électrique................................................................................................................................................12

8.1 Sécurité................................................................................................................................................................12

8.2 Fiches de gestion des alarmes...........................................................................................................................12

9. Première mise en route et réglage.............................................................................................................................12

10. Entretien......................................................................................................................................................................13

11. Informations techniques..............................................................................................................................................13

11.1 Principe de fonctionnement.............................................................................................................................13

11.2 Dispositifs de sécurité.......................................................................................................................................13

11.3 Eliminación........................................................................................................................................................13

12. Petit guide de dépannage........................................................................................................................................13

13. Pictogrammes .....................................................................................................................................................16-17

14. Données techniques .................................................................................................................................................18

15. Performances.............................................................................................................................................................19

16. Dimensions.................................................................................................................................................................20

17. Pièces détachées ..............................................................................................................................................21-22

18. Schéma électrique....................................................................................................................................................23

19. Garantie.................................................................................................................................................................24-25

20. Service Assistance.....................................................................................................................................................26

21. Remarques.................................................................................................................................................................27

FRA

DEU

ESPAÑOL - «Traducción del manual original»

1. Uso de la unidad refrigeradora...............................................................................................................................14

1.1 Uso previsto.....................................................................................................................................................14

1.2 Uso no previsto.................................................................................................................................................14

2. Alcance del suministro..............................................................................................................................................14

3. Puestas al dia...........................................................................................................................................................14

4. Características técnicas..........................................................................................................................................14

5. Manutención y transporte.......................................................................................................................................14

6. Montaje.....................................................................................................................................................................14

7. Eliminación del agua de condensación.......................................................................................................................14

8. Conexión eléctrica......................................................................................................................................................14

8.1 Seguridad..........................................................................................................................................................14

8.2 Clavijas para la gestión de las alarmas............................................................................................................14

9. Primera puesta en marcha y regulación......................................................................................................................14

9.1 Termostato electrónico........................................................................................................................................15

9.1.1 Programación del valor de consigna (set-point)..........................................................................................15

10. Mantenimiento........................................................................................................................................................15

11. Información técnica.................................................................................................................................................15

11.1 Principio de funcionamiento............................................................................................................................15

11.2 Dispositivos de seguridad...............................................................................................................................15

11.3 Ahorro energético.........................................................................................................................................15

11.4 Eliminación....................................................................................................................................................15

12. Solución de las anomalías...................................................................................................................................15

13. Pictogramas ...................................................................................................................................................16-17

14. Datos técnicos .....................................................................................................................................................18

15. Prestaciones.........................................................................................................................................................19

16. Dimensiones.........................................................................................................................................................20

17. Piezas de repuestro ........................................................................................................................................21-22

18. Esquema eléctrico................................................................................................................................................23

19. Garantía ..........................................................................................................................................................24-25

20. Servicio de Asistencia .........................................................................................................................................28

21. Notas....................................................................................................................................................................27

ESP

1. Cooling unit application

The EMO series cooling units described in this

manual are designed and built to cool the air in-

side electrical switchboards in order to protect

components sensitive to thermal shock.

At the same time, the cooling units provide IP54

ingress protection against contaminating and

aggressive/corrosive substances.

1.1 Intended use

The EMO cooling unit must be used:

- For cooling electrical switchboards for external

use

- With external air temperature between a mini-

mum of -20°C and a maximum of +50°C (+55°C

for units where this is expressly indicated on the

data plate)

- Within the voltage supply limits indicated on the

data plate of the cooling unit and also given in

chapter 14 of this manual

- Away from any sources of heat or hot air

- In an environment with adequate air exchange

- On switchboards with IP54 rating or higher. If

these requirements are not respected, exces-

sive condensation build-up may occur. As a con-

sequence, cable entry points or any other open-

ings in the cabinet should be well sealed.

To ensure correct operation, the specied sched-

uled maintenance operations (see section 10)

must be performed regularly. Incorrect or care-

less use may cause irreparable damage to the

cooling unit and may lead to hazardous situa-

tions.

1.2 Improper use

The EMO cooling unit must NOT be used:

- Under any condition except those described in

section 1.1

- Outdoors, with excessive concentration of solid

contaminants and/or aggressive chemical con-

taminants

- With the doors of the electrical switchboard

open, or installed on enclosures without a mini-

mum IP54 rating, due to excessive condensate

formation

- With the temperature set below the dew point

of the ambient air

- In explosive atmospheres, or those with ag-

gressive chemicals or high concentrations of

dust or oil suspended in the air

- In potentially inammable atmospheres

- With the condensate line closed or blocked off,

or in any case in which the condensate is not al-

lowed to run off freely

- Without the front panel

- With the cooling unit intake and outlet air ows

obstructed by walls or objects that are too close

To this end, check the minimum distances as

regards the external air ow (gure F.02), and

make sure there are no obstructions caused by

the switchboard components as regards the in-

ternal air ow.

2. Supply

Inside the packaging you will nd:

1 Cooling unit

1 Installation, operation and maintenance manual

1 CE conformity certicate

1 Test certicate

1 A4 drilling template

1 Installation kit containing (F.04):

- Flanged nuts (p.1)

- Flat washers (p.2)

- Grub screws (p.3)

1 Self-adhesive sealing strip (F.04, p.4)

Handling brackets (F.03)

3. Updates

Pavarini Components reserves the right to up-

date its products and the corresponding man-

uals based on technical progress without prior

notice. Please note that at the time of sale, this

manual and the corresponding product may not

be considered inadequate only because they are

not subject to the above-mentioned updates.

4. Technical features

(gures F. 14 and F. 15)

The unit’s technical features and CE marking are

given on the data plate attached to the cooling

unit.

5. Transport and handling

During transport and storage the cooling unit

must be kept in a vertical position, as indicated

on the packaging (gure F.01), and must not be

exposed to temperatures above 70°C or below

-30°C. Upon receipt, check that the packaging

has not been damaged during shipping.

To lift the cooling unit in a safe manner, use the

handling brackets installed on the top of the unit

(gure F.03).

6. Installation

Installation of the unit should only be performed

by qualied and authorised personnel.

The cooling unit must be installed with the en-

closure air intake hole in the highest possible

point.

Ensure the xing elements and couplings will

not interfere with the equipment inside the en-

closure itself.

The unit must be installed in the vertical position

indicated. Maximum permitted deviation from

the vertical is 2°.

Disconnect power before starting any work in-

side the switchboard.

The cooling unit must be installed on the outside

of the electrical switchboard using the stand-

ard accessory kit supplied with the unit. Drill the

holes and make the cuts required in the switch-

board (gure F.04) using the supplied drilling

template.

Fit the sealing strip on the cooling unit on the

side connected to the enclosure and follow the

assembly diagram (gure F.04).

7. Condensate discharge hose

The condensate which, depending on the ambi-

ent temperature and humidity conditions, forms

on the heat exchanger which cools the enclo-

sure air, is not a malfunction but a normal phe-

nomenon of the cooling unit.

The condensate is taken outside the cooling unit

via a hose at the bottom of the unit (gure 11.B).

A plastic hose must be connected to this outlet to

carry the condensate to another point, allowing it

to be discharged where there can be no slipping

hazard for personnel.

In this case, make sure the condensate ows

without any hindrance. Avoid horizontal lengths

of more than 0.5 metres, uphill sections and the

accidental formation of traps (gure F.05). The

end of the condensate discharge hose must al-

ways be free and not underwater, so never place

the end of the discharge hose inside a conden-

sate collection container (gure F.07).

The condensate drain connection can also be

taken out the side of the cooling unit by modi-

fying the position of the internal rubber tube (g-

ure F.11A).

If the cooling unit is used with the doors of the

enclosure open, excessive quantities of conden-

sate will form and this is an unauthorised condi-

tion of use (gure F.07). We suggest using a po-

sition switch on the door connected to the cool-

ing unit’s digital input to stop the unit if the door

is opened. (See section 8.2)

8. Electrical connection

8.1 Safety

Warning! Electrical connections must only

be performed by specialised and authorised

personnel. Switch power off to the enclosure

before making the connection. Check that

there is no power to the switchboard and that

the supply voltage corresponds to the character-

istics given on the cooling unit’s data plate. The

power supply must be protected using appropri-

ate time-delay fuses (type T) or circuit breakers

with K-curve, as per the indications given in table

F.14. Connect the power-supply cable as shown

in gure F14. Ensure you respect the sequence

R-S-T. Disconnect the cooling unit before per-

forming testing on the enclosure.

8.2 Alarm management cable

(gure F.13)

The alarm signal output from the cooling unit can

be taken from wires 80 and 81 using a two-pole

cable

9. First start up and adjustment

If, prior to installation, the cooling unit was left in

an incorrect position (gure F.01), wait at least 8

hours before switching it on. Otherwise, 30 min-

utes is more than enough time for the oil to re-

turn to the compressor, after which the cooling

unit can be powered up. The enclosure air intake

fan starts working immediately, making the tem-

perature inside the enclosure even.

If this temperature exceeds the set point on the

regulator thermostat, both the compressor and

external air fan will turn on, causing the cool-

ing cycle to start. This then stops when the in-

side temperature reaches the lower limit of the

operating temperature differential, which has a

xed value of 4 K. The thermostat is factory-set

to 35°C. Use the thermostat located inside the

cooling unit to adjust the temperature set-point.

The graduated scale allows you to set the re-

quired temperature between 20 and 46 °C (g-

ure F.10). In order to save energy and minimise

the production of condensate, it is nevertheless

recommended it not be set below 30 °C.

10. Maintenance

Warning! Caution! Before embarking on any

maintenance work, cut the current to the en-

closure.

The cooling unit is the low maintenance type.

The only maintenance required is for the internal

components, which should be checked regular-

ly, as indicated in the table given in this section,

and cleaned with compressed air at a maximum

pressure of 4 bar (gure F.08). Any repairs that

may need doing must only be performed by spe-

cialised and authorised personnel.

Job Frequency

Check, clean and, if necessary,

replace the air lter

Every 2

weeks

Check the external air heat

exchanger and clean if necessary.

Every 3

months

Check effectiveness of the con-

densate discharge.

Every 3

months

Check the fans for any overheat-

ing or excessive vibrations.

Every 6

months

ENG

11. Technical information

11.1 Operating principle

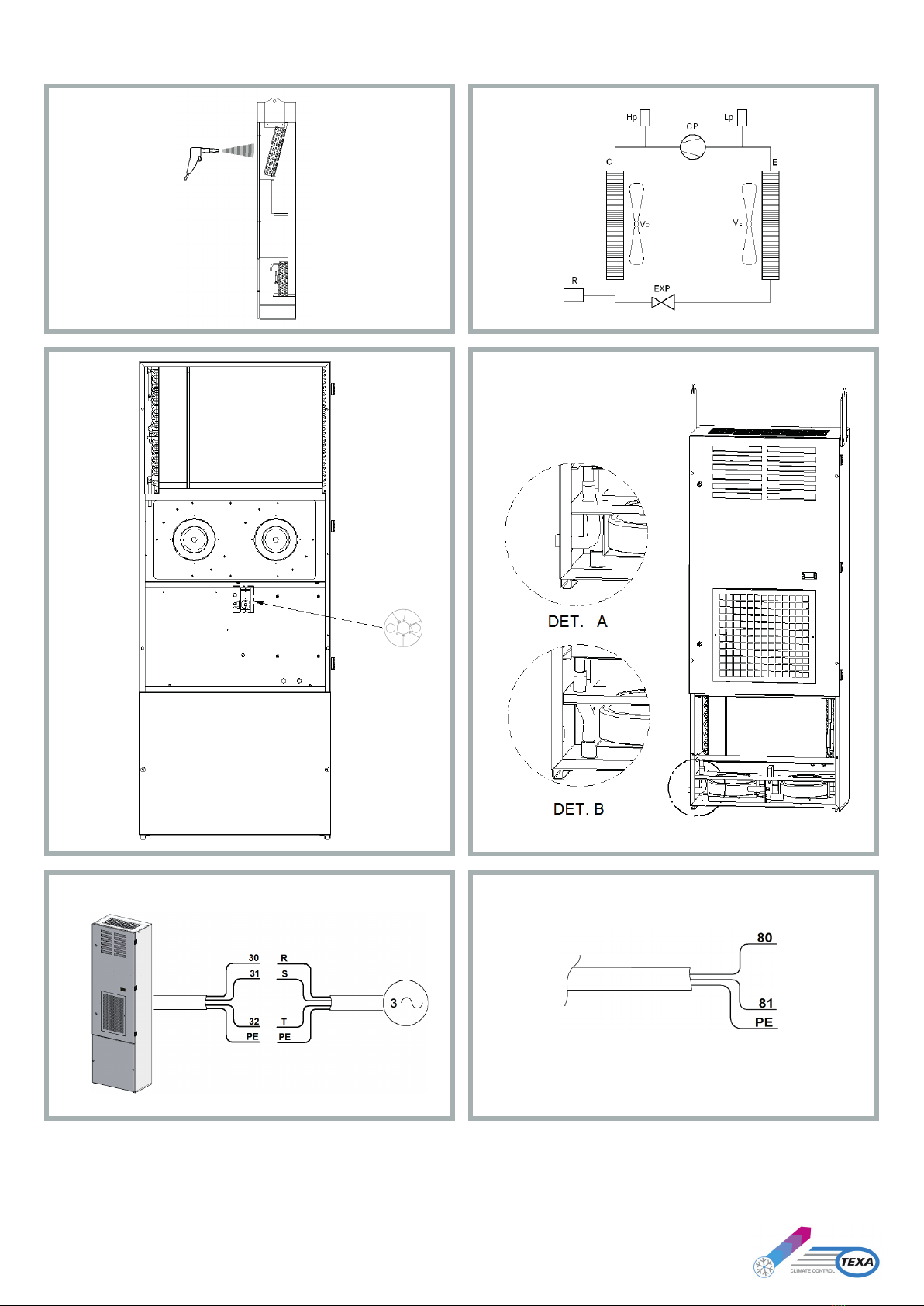

The cooling unit for electrical switchboard enclo-

sures works on the basis of a refrigeration circuit

consisting of four main components: compressor,

evaporator, condenser and expansion device

(gure F.09). The circuit is hermetically sealed

and the refrigerant circulates inside it. The refrig-

erant used, depending on the cooling unit model,

is R134a, R407C or R410a, all chlorine free and

harmless to the ozone layer. The unit is divided

into two hermetically separated sections where

the ambient air and enclosure air do not come in-

to contact with one another and are treated sep-

arately. The compressor (CP) compresses the

refrigerant, taking it to a high pressure and high

temperature. The compressor then pushes the

refrigerant through a heat-exchanger coil, called

the condenser (C), where it is cooled by ambi-

ent air, thus passing from the gas to the liquid

state. In this state it then collects in the receiver

(R), from which it then passes through the ther-

mostatic expansion valve (EXP), where it vapor-

ises. It is then received by the heat exchang-

er coil, called the evaporator (E), by means of

which it absorbs heat from the enclosure air and

passes from a liquid state to gas. The enclosure

is cooled down in this manner. The gaseous re-

frigerant is then drawn back into the compressor

and this cycle is repeated.

11.2 Safety devices.

The refrigeration circuit is tted with a high-pres-

sure pressure switch Hp and a low-pressure

pressure switch Lp (gure F.09) set to the max-

imum and minimum working pressures, respec-

tively, of the cooling unit. If one of these thresh-

olds is exceeded, the pressure switch stops the

compressor’s operation. They reset automatical-

ly. The fans and compressor have an (internal or

external) thermal cut-out switch that stops them

in the case of overheating.

11.3 Energy savings

To optimise energy savings, the cooling unit is

tted with a pressure-switch speed regulator

(RLF) which adjusts the speed of the condens-

er fans based on the pressure in the refrigera-

tion circuit, which in turn depends on the ambi-

ent temperature.

11.4 Disposal

Caution! The cooling unit contains R134a,

R407 or R410A refrigerant, depending on the

model, as well as small quantities of lubri-

cating oil. These are polluting substances and

must not be dumped. Replacement, repairs and

nal disposal must be performed by experts.

NOTE

Keep the unit’s documentation in a safe, dry

place.

Remedy

This is not a malfunction of the cooling unit.

To verify functioning when testing, lower the thermostat setting until

the compressor and external fan start working and then reset the

thermostat.

Change the adjustment (or antifreeze) thermostat

This is not a malfunction of the cooling unit.

Make sure the power cable has been connected well to the

terminals.

Check that the cubicle doors and switches are closed

Call a refrigeration expert or the Manufacturer’s Technical Assist-

ance Service

Call a refrigeration expert or the Manufacturer’s Technical Assist-

ance Service

Change the internal fan’s capacitor

Change the internal fan

Change the amperometric protector

Change the relay or PTC for compressor starting

Change the capacitor for compressor starting

Call a refrigeration expert or the Manufacturer’s Technical Assist-

ance Service

Call a refrigeration expert or the Manufacturer’s Technical Assist-

ance Service

Change the contactor

Change the cooling unit with another of greater capacity

Clean the evaporator coil

See if there are any obstacles inside the enclosure to hinder the

ow of recycling air

Call a refrigeration expert or the Manufacturer’s Technical Assist-

ance Service

Check thermostat setpoint

Ventilate the premises where the enclosure is installed to keep

ambient temperature lower.

Clean the exchanger with compressed air and detergent

Ventilate the premises where the enclosure is installed to keep

ambient temperature lower.

Clean the coil with compressed air and detergent

This is not a malfunction of the cooling unit. Close the enclosure

door or disable the cooling unit

This is not a malfunction of the cooling unit. Seal enclosure open-

ings, e.g. for passage and upward path of wires

Check seal and remedy

Causes

The temperature inside the enclosure is lower than what

is set on the adjustment thermostat.

The adjustment (or antifreeze) thermostat has failed

No electricity getting to the unit.

Cooling unit empty of uid

Compressor mechanical failure

Internal fan capacitor failed

Internal fan failed

Compressor’s amperometric protector failed (external to

the compressor, where present)

Relay or PTC for compressor starting failed

Capacitor for compressor starting failed (where present)

Compressor motor electrical failure

High pressure safety switch failed

Compressor contactor failed (where present)

Cooling unit under sized for the heat dissipated inside

the enclosure

Antifreeze thermostat triggered (where present)

Insufcient gas in the cooling unit

Thermostat set point incorrect

High pressure safety switch triggered:

Ambient temperature over the maximum work-

ing limit

Heat exchanger coil (condenser) either dirty or

clogged

Thermal protector inside the compressor triggered:

Ambient temperature over the maximum work-

ing limit

Heat exchanger coil (condenser) either dirty or

clogged

Too much ambient air inside the enclosure

Enclosure protection level is below IP54

The enclosure/cooling unit connecting seal has been

tted incorrectly

Conditions

The internal fan works, the external fan and com-

pressor do not work.

No component works

Compressor, external and internal fan work

Compressor and external fan work, internal fan

does not work

External and internal fan work, compressor does

not work

External and internal fans work, compressor works

all the time

Inside fan works, external fan and compressor

work irregularly

External and internal fans work, compressor works

irregularly

Enclosure door open

Enclosure door closed

Malfunction

It fails to cool

It is not cooling enough

Too much condensate forming

•

12. Troubleshooting

•

ENG

ITA

1. Destinazione d’uso del condizionatore

I condizionatori della serie EMO descritti in que-

sto manuale sono progettati e realizzati per il

raffreddamento dell’aria contenuta all’interno di

quadri elettrici per uso esterno, al ne di proteg-

gerne i componenti sensibili alle sollecitazioni

termiche. Allo stesso tempo, i condizionatori for-

niscono una protezione IP54 contro l’ingresso di

sostanze contaminanti e di agenti aggressivi.

1.1 Uso previsto

Il condizionatore EMO deve essere utilizzato:

- per raffreddare quadri elettrici per uso esterno;

- con temperatura dell’aria esterna compresa

tra un minimo di -20°C ed un massimo di +50°C

(+55°C per le unità per cui espressamente indi-

cato sulla targa dati);

- con le tensioni di alimentazione indicate sulla

targhetta dati applicata sul condizionatore e nel

capitolo 14 del presente manuale;

- lontano da fonti di calore o ussi d’aria calda;

- in un ambiente con un adeguata circolazione

d’aria;

- su un quadro che ha un grado di protezione

IP54 o superiore. In caso contrario si potrebbe

vericare formazione eccessiva di condensa. Di

conseguenza, sigillare bene le zone di passag-

gio cavi ed eventuali altre aperture nell’armadio.

Per garantire un corretto funzionamento, devo-

no essere effettuate regolarmente le manuten-

zioni ordinarie programmate(capitolo 10). Un

uso scorretto e disattento dell’unità può arrecare

danni irreversibili al condizionatore e dar luogo a

condizioni di pericolo.

1.2 Uso non previsto

Il condizionatore EMO non deve essere utilizzato:

- in condizioni diverse da quelle descritte nel ca-

pitolo 1.1;

- in ambiente esterno con concentrazioni di con-

taminanti solidi e/o di contaminanti chimici ag-

gressivi in misura eccessiva;

- con le porte del quadro elettrico aperte o su

armadi non a tenuta IP54,causa eccessiva for-

mazione di condensa;

- con temperatura impostata ad un valore inferio-

re al punto di rugiada dell’aria ambiente;

- in atmosfera esplosiva, aggressiva o ad alta

concentrazione di polveri o sostanze oleose so-

spese nell’aria;

- in atmosfera a rischio di incendio;

- con tubo di scarico condensa tappato o in con-

dizioni di non corretto deusso della condensa;

- senza il cofano anteriore:

- con i ussi di aria in ingresso e in uscita osta-

colati da pareti ed oggetti troppo vicini. A tale

scopo, per quanto riguarda il usso d’aria ester-

no, vericare le distanze minime (gura F.02),

mentre per il usso d’aria interno, vericare che

non vi siano ostacoli derivanti dai componenti

presenti nel quadro.

2. Fornitura

Nell’imballo sono contenuti:

1Condizionatore

1Manuale d’istallazione, uso e manutenzione

1 Certicato di conformità CE

1 Certicato di collaudo

1Dima di foratura su foglio A4

1Kit di montaggio contenente(F.04):

- dadi angiati (p.1)

- rondelle piane (p.2)

- grani (p.3)

1Guarnizione autoadesiva (F.04, p.4)

2Staffe di movimentazione (F.03)

3. Aggiornamenti

La Pavarini Components si riserva il diritto di

aggiornare i prodotti ed i relativi manuali senza

preavviso, in base al progresso della tecnica. Di

contro, al momento della commercializzazione,

il presente manuale ed il relativo prodotto non

possono essere considerati inadeguati solo per-

ché non aggiornati col progresso di cui sopra.

4. Caratteristiche tecniche

(gure F.14 e F.15)

Le caratteristiche tecniche e la marcatura CE so-

no riportati nell’ apposita etichetta applicata sul

condizionatore.

5. Movimentazione e trasporto

Durante il trasporto e l’immagazzinamento il con-

dizionatore deve essere nella posizione verticale

indicata sull’imballo (gura F.01) e non deve es-

sere esposto a temperature superiori a 70°C o

inferiori a -30°C. Al ricevimento, controllare che

l’imballo non presenti danni da trasporto.

Per sollevare il condizionatore, in sicurezza, si

possono utilizzare le staffe di sollevamento po-

ste sulla parte superiore del condizionatore (-

gura F.03).

6. Montaggio

Solo personale qualicato e autoriz zato può ef-

fettuare l’installazione dell’unità.

Il condizionatore deve essere installato con il fo-

ro di aspirazione aria armadio nel punto più alto

possibile.

Accertarsi che gli elementi di ssaggio e di ac-

coppiamento non andranno ad interferire con le

apparecchiature contenute nell’armadio stesso.

Nel caso di installazione su la porta di un quadro

elettrico, accertarsi che questa sia in grado di

sopportarne il peso.

Montarlo in posizione verticale. Lo scostamento

massimo dalla verticale consentito è 2°.

Prima di effettuare qualsiasi operazione al inter-

no del quadro sconnettere l’alimentazione.

Il condizionatore viene applicato sull’armadio

elettrico esternamente, attraverso gli accessori

presenti nel kit standard in dotazione. Eseguire

sul quadro i fori e i tagli necessari (gura F.04),

utilizzando l’apposita dima di foratura fornita.

Applicare, dove previsto, la guarnizione al con-

dizionatore sul lato di accoppiamento all’arma-

dio e seguire lo schema di montaggio indicato

(gura F.04).

7. Scarico condensa

La condensa che, in funzione delle condi-

zioni di temperatura e umidità ambiente, si

forma sul condizionatore che raffredda l’aria

dell’armadio,non è un’anomalia ma una carat-

teristica del funzionamento normale del condi-

zionatore. La condensa viene portata all’esterno

per mezzo di un tubo nella parte inferiore del

condizionatore(gura 11.B). A questo scarico si

deve collegare un tubo in plastica che conduca

la condensa in altra posizione, in modo che lo

scarico avvenga in area non a rischio di scivola-

mento del personale. In questo caso, assicurarsi

che la condensa scorra senza ostacoli. Evitare

tratti oltre 0,5 metri di tubo orizzontale, tratti in

contro pendenza e formazione involontaria di si-

foni (gura F.05). L’estremità del tubo di scarico

della condensa deve sempre essere libera, mai

immersa. Quindi non collocare mai l’estremità

del tubo di scarico all’interno di contenitori di

raccolta condensa (gura F.07).

Lo scarico della condensa può uscire anche dal

anco del condizionatore modicando la posi-

zione del tubo di gomma interno (gura F.11A).

Utilizzare il condizionatore con armadio a porte

aperte genera quantità eccessive di condensa:

questa è una condizione di utilizzo non autoriz-

zata (gura F.07). Per prevenire tale inconve-

niente è consigliato l’utilizzo di un interruttore di

posizione sulla porta che arresti il funzionamento

del condizionatore stesso in caso di apertura.

(vedi paragrafo 8.2)

8. Collegamento elettrico.

8.1 Sicurezza

Attenzione! Il collegamento elettrico deve

essere eseguito da personale specializzato

e autorizzato. Togliere tensione all’armadio

prima di effettuare il collegamento. Controlla-

re che l’armadio non sia alimentato e che la ten-

sione corrisponda a quella riportata sulla targa

dati del condizionatore. Allo scopo di garantire la

protezione dell’alimentazione utilizzare opportu-

ni fusibili ritardati(tipo T) o interruttori magneto-

termici con curva K secondo le tarature indicate

in tabella F.14. Collegare il cavo di alimentazione

rispettando le indicazioni in gura F.14. Rispetta-

re sequenza R-S-T. Scollegare il condizionatore

prima delle prove di collaudo dell’armadio.

8.2 Cavo segnalazione allarmi

(gura F.13)

Attraverso un cavo a 2 poli ai li 80 e 81 si può

prelevare il segnale di allarme in uscita dal con-

dizionatore.

9. Primo avvio e regolazione

Nel caso che il condizionatore, prima del mon-

taggio, sia stato lasciato in posizione non cor-

retta (gura F.01), attendere almeno 8 ore prima

di metterlo in funzione. Diversamente, 30 minuti

saranno sufcienti al ritorno dell’olio nel com-

pressore, dopodiché sarà possibile dare ten-

sione al condizionatore. Il ventilatore che aspira

l’aria dell’armadio, si metterà subito in funzione

uniformando la temperatura interna dell’armadio.

Se questa temperatura dovesse essere superio-

re alla soglia impostata sul termostato di rego-

lazione, si inseriranno il compressore e il venti-

latore dell’aria esterna determinando l’inizio del

ciclo di raffreddamento. Quest’ultimo terminerà

quando la temperatura interna raggiungerà il li-

mite inferiore del differenziale di funzionamento,

che ha un valore sso pari a 4 K. Il termostato

è impostato a 35°C in fabbrica. Per variare il set

di temperatura accedere al termostato posizio-

nato all’interno del condizionatore. La scala gra-

duata, da 20 a 46 °C, permette di variare il set di

temperatura se condo il valore desiderato (gura

F.10). Per il risparmio energetico e minimizzare

la produzione di condensa si consiglia tuttavia di

non scendere al di sotto di 30 °C.

10. Manutenzione

Attenzione! Prima di eseguire qualsiasi inter-

vento togliere tensione all’armadio.

Il condizionatore è del tipo a bassa manuten-

zione. Gli unici interventi richiesti riguardano la

pulizia dei componenti interni, da effettuarsi con

aria compressa avente pressione max di 4 bar

(gura F.08) e il controllo periodico, come indica-

tato nella tabella di questo capitolo.

Eventuali riparazioni devono essere effettuate

solo da personale specializzato autorizzato.

Intervento Frequenza

Controllo, pulizia ed eventuale

sostituzione del ltro dell’ aria

Ogni 2

settimane

Controllo ed eventuale pulizia

dello scambiatore di calore aria

esterna

Ogni 3 mesi

Controllare l’efcienza dello

scarico condensa Ogni 3 mesi

Controllare i ventilatori per

eventuali surriscaldamenti o ec-

cessive vibrazioni

Ogni 6 mesi

11. Informazioni tecniche

11.1 Principio di funzionamento

Il condizionatore per armadi elettrici opera sulla

base di un circuito frigorifero costituito da quat-

tro componenti principali: compressore, evapo-

ratore, condensatore e dispositivo di espansione

(gura F.09). Il circuito è stagno e in esso circo-

la il uido refrigerante. Quest’ultimo, a seconda

del modello di condizionatore, è R134a o R407C

o R410a, privo di cloro, con danno nullo all’ozo-

no atmosferico. L’unità e suddivisa in due sezio-

ni, ermeticamente separate, dove vengono trat-

tate l’aria ambiente e l’aria dell’armadio senza

che vengano in contatto tra di loro. Il compres-

sore (CP) comprime il uido frigorigeno portan-

dolo ad alta pressione e alta temperatura. Spinto

dal compressore, il uido passa nella batteria di

scambio termico, detta condensatore (C), dove

viene raffreddato dall’aria ambiente, passando

così da gas a liquido. In tale stato viene raccolto

dal ricevitore di liquido (R) da dove passa poi at-

traverso la valvola termostatica (EXP) nella qua-

le nebulizza. Viene ricevuto, allora, dalla batteria

di scambio termico detta evaporatore (E), attra-

verso la quale assorbe calore dall’aria dell’arma-

dio passando, così, da liquido a gas. L’armadio

in questo modo si raffredda. Il gas viene quindi

nuovamente aspirato dal compressore per ripe-

tere il ciclo già descritto.

11.2 Dispositivi di sicurezza.

Il circuito frigorifero è dotato di un pressostato di

alta pressione Hp e di uno di bassa pressione

Lp (gura F.09) tarati rispettivamente alla massi-

ma e minima pressione di esercizio del condizio-

natore. Nel caso in cui una delle due soglie ven-

ga superata il pressostato interrompe il funzio-

namento del compressore. Sono del tipo a ripri-

stino automatico.

I ventilatori e il compressore sono dotati (interna-

mente o esternamente) di un protettore termico

che interrompe il funzionamento in caso di so-

vratemperature anomale.

11.3 Risparmio energetico

Per ottimizzare il risparmio energetico il condi-

zionatore è equipaggiato con un regolatore di

velocità pressostatico(RLF) che regola la velo-

cità delle ventole condensanti in funzione della

pressione nel circuito frigorifero che dipende a

sua volta dalla temperatura ambiente.

11.4 Smaltimento

Attenzione! il condizionatore contiene ui-

do frigorigeno R134a o R407 o R410A a se-

conda del modello di condizionatore e picco-

le quantità di olio lubricante. Questi compo-

sti sono inquinanti e non devono essere dispersi

nell’ambiente circostante. La sostituzione, la ri-

parazione e lo smaltimento nale devono essere

eseguiti da esperti.

NOTA

Conservare attentamente la documentazione in

luogo asciutto.

Rimedio

Non è un’anomalia del condizionatore. Per vericare il funzio-

namento al collaudo, abbassare la taratura del termostato no

all’avviamento di compressore e ventilatore esterno e poi ripristinare

la taratura

Sostituire il termostato di regolazione (o antigelo)

Non è un’anomalia del condizionatore.

Vericare che il cavo di alimentazione sia ben inserito nei

morsetti.

Controllare che porte armadio e interruttori siano chiusi

Chiamare tecnico frigorista o Servizio Assistenza Tecnica del

Costruttore

Chiamare tecnico frigorista o Servizio Assistenza Tecnica del

Costruttore

Sostituire condensatore elettrico ventilatore interno

Sostituire ventilatore interno

Sostituire protettore amperometrico (ove presente)

Sostituire relè o PTC avviamento compressore

Sostituire condensatore elettrico avviamento compressore (ove

presente)

Chiamare tecnico frigorista o Servizio Assistenza Tecnica del

Costruttore

Chiamare tecnico frigorista o Servizio Assistenza Tecnica del

Costruttore

Sostituire contattore

Sostituire condizionatore con altro di potenza maggiore

Pulire evaporatore

Vericare se ci sono in armadio ostacoli al usso dell’aria di

ricircolo

Chiamare tecnico frigorista o Servizio Assistenza Tecnica del

Costruttore

Vericare taratura setpoint termostato

Ventilare il locale in cui è contenuto l’armadio per ottenere

temperature ambiente più basse.

Pulire lo scambiatore con aria compressa e detergente

Ventilare il locale in cui è contenuto l’armadio per ottenere

temperature ambiente più basse.

Pulire lo scambiatore con aria compressa e detergente

Non è un’anomalia del condizionatore. Chiudere la porta armadio o

disabilitare il condizionatore

Non è un anomalia del condizionatore. Sigillare le aperture

dell’armadio, ad es. passaggi e risalite cavi

Controllare guarnizione e rimediare

Cause

Temperatura in armadio inferiore a quella di taratura del

termostato di regolazione

Termostato di regolazione (o antigelo) guasto

Manca tensione all’unità

Condizionatore scarico di uido

Guasto meccanico del compressore

Condensatore elettrico ventilatore interno guasto

Ventilatore interno guasto

Protettore amperometrico compressore guasto (esterno

al compressore, ove presente)

Relè o PTC avviamento compressore guasto

Condensatore elettrico avviamento compressore guasto

(ove presente)

Motore interno compressore guasto

Pressostato di alta pressione guasto

Contattore compressore guasto (dove presente)

Condizionatore sottodimensionato rispetto al calore

dissipato in armadio

Termostato antigelo scattato (ove presente)

Insufciente carica di gas nel condizionatore

Taratura setpoint termostato non corretta

Pressostato alta pressione scattato:

Temperatura ambiente superiore al limite massimo

di funzionamento

Batteria di scambio termico (condensatore) sporca

o intasata

Protettore termico interno compressore scattato :

Temperatura ambiente superiore al limite massimo

di funzionamento

Batteria di scambio termico (condensatore) sporca

o intasata

Quantità eccessiva di aria ambiente nell’armadio

Armadio con grado di protezione inferiore a IP54

Guarnizione accoppiamento armadio / condizionatore

applicata non correttamente

Condizioni

Ventilatore interno funziona, ventilatore esterno e

compressore non funzionano

Nessun componente funziona

Compressore, ventilatore esterno e interno

funzionano

Compressore e ventilatore esterno funzionano,

ventilatore interno non funziona

Ventilatori esterno e interno funzionano, compres-

sore non funziona

Ventilatori esterno e interno funzionano, compres-

sore funziona continuamente

Ventilatore interno funziona, ventilatore esterno e

compressore funzionano a intermittenza

Ventilatori esterno e interno funzionano, compres-

sore funziona a intermittenza

Porta armadio aperta

Porta armadio chiusa

Anomalia

Non raffredda

Non raffredda sufcientemente

Eccessiva formazione di

condensa

•

12. Risoluzione anomalie

•

ITA

DEU

1. Anwendungsbereich des Kühlgerätes

Die in dieser Anleitung beschriebenen Kühl-

geräte der Serie EMO sind für die Kühlung der

Innenluft von Schaltschränken entwickelt und

konstruiert, um empndliche Bauteile vor Wär-

mebelastung zu schützen. Gleichzeitig gewäh-

ren die Kühlgeräte einen Schutzgrad von IP54

gegen das Eindringen von Verunreinigungen

und aggressiven Stoffen.

1.1 Vorgesehene Anwendung

Das Kühlgerät EMO ist folgendermaßen anzu-

wenden:

- zur Kühlung von Schaltschränken in Außenbe-

reichen;

- bei einer Außentemperatur zwischen einem

Minimum von -20°C und einem Maximum von

+50°C (+55°C bei Einheiten, bei denen diese

Temperatur ausdrücklich auf dem Typenschild

angegeben ist);

- bei den auf dem Typenschild am Kühlgerät

und in Kapitel 14 dieser Anleitung angegebenen

Speisespannungen;

- weit entfernt von Wärmequellen oder warmen

Luftströmungen;

- in angemessen durchlüfteter Umgebung;

- in einem Schaltschrank mit einem Schutzgrad

von IP54 oder mehr, da sich ansonsten zu viel

Kondenswasser bilden könnte. Folglich sind

Kabeldurchführungen und andere Öffnungen im

Schrank sorgfältig abzudichten.

Für den korrekten Betrieb des Gerätes ist die

planmäßige Instandhaltung regelmäßig durch-

zuführen (Kapitel 10). Ein nicht korrekter oder

unachtsamer Gebrauch der Einheit kann irrever-

sible Schäden an dem Kühlgerät verursachen

und gefährliche Situationen herbeiführen.

1.2 Nicht vorgesehene Anwendung

Das Kühlgerät EMO darf unter folgenden Bedin-

gungen nicht angewandt werden:

- bei Bedingungen, die die Vorgaben aus Kapitel

1.1 nicht erfüllen;

- in Außenumgebungen mit übermäßiger Kon-

zentration fester und/oder aggressiver chemi-

scher Schadstoffe;

- bei offen stehenden Schaltschranktüren oder

an einem Schrank, der nicht den Schutzgrad von

IP54 erfüllt, da sich dabei zu viel Kondenswas-

ser bildet;

- bei eingestellten niedrigeren Temperaturen als

die Taupunkttemperatur der Umgebungsluft;

- in explosionsfähiger, aggressiver Atmosphäre

oder bei hoher Staubkonzentration oder ölhalti-

gen Substanzen in der Umgebungsluft;

- in Atmosphären mit Brandgefahr;

- mit verstopftem Kondenswasserablaufschlauch

oder wenn aufgrund seines Zustandes der kor-

rekte Abuss des Kondenswassers nicht mö-

glich ist;

- ohne der vorderen Abdeckung;

- wenn der Luftein- oder -austritt durch Wände

oder zu nahe stehende Gegenstände behin-

dert wird. Hierzu die Mindestabstände für die

Außenluftströme überprüfen (Abb. F.02); für die

Innenluftströme ist dagegen zu überprüfen, dass

Komponenten im Schaltschrank keine Behinde-

rung darstellen.

2. Lieferumfang

In der Verpackung sind enthalten:

1 Kühlgerät

1 Installations-, Betriebs- und Wartungsanlei-

tung

1 Konformitätsbescheinigung CE

1 Abnahmeprüfzeugnis

1 Bohrschablone auf A4-Blatt

1 Montageset mit (F.04):

- Muttern (p.1)

- Unterlegscheiben (p.2)

- Zapfen (p.3)

1 selbstklebende Isolierung (F.04, p.4)

Bügel für das Handling (F.03)

3. Technische Entwicklung

Pavarini Components behält sich das Recht vor,

seine Produkte und die dazugehörigen Anleitun-

gen ohne Vorankündigung immer auf den neu-

esten technischen Stand zu bringen. Dagegen

kann diese Anleitung und die dazugehörenden

Produkte zum Zeitpunkt ihres Vertriebes nicht

als unangemessen betrachtet werden, nur weil

sie nicht dem oben angeführten Stand entspre-

chen.

4. Technische Daten

(Abbildungen F.14 und F.15)

Die technischen Daten und das CE-Zeichen sind

auf dem am Kühlgerät angebrachten Schild au-

fgeführt.

5. Handhabung und Transport

Während Transport und Lagerung muss das

Kühlgerät in der auf der Verpackung angezeig-

ten senkrechten Position (Abb. F.01) gehalten

werden und darf keinen höheren Temperatu-

ren als 70°C oder niedrigeren Temperaturen

als -30°C ausgesetzt werden. Beim Empfang

kontrollieren, dass die Verpackung keine Tran-

sportschäden aufweist.

Zum Heben des Kühlgerätes unter sicheren

Bedingungen können die zwei am Oberteil des

Kühlgeräts angebrachten Hebebügel verwendet

werden (Abb. F.03).

6. Montage

Nur qualiziertes Personal ist zur Montage der

Einheit berechtigt.

Das Kühlgerät muss so montiert werden, dass

sich das Luftansaugloch zum Schrank möglichst

hoch bendet.

Sicherstellen, dass die Befestigungs- und Ver-

bindungsteile nicht an die im Schaltschrank be-

ndlichen Apparaturen heranreichen.

Das Kühlgerät in senkrechter Position montie-

ren. Zugelassene max. Abweichung von der

Senkrechten 2°.

Vor jeder Arbeit im Inneren des Schaltschranks

die Stromversorgung abschalten. Das Kühlgerät

ist mittels der im mitgelieferten Standardkit en-

thaltenen Zubehörteile außen am Schaltschrank

anzubringen.

Die notwendigen Bohrungen und Schnitte (Abb.

F.04) am Schaltschrank anbringen; verwenden

Sie dazu die mitgelieferte Bohrschablone.

Die Dichtung, falls vorgesehen, auf der Seite

des Kühlgerätes anbringen, die mit dem Schrank

verbunden werden soll, und das angegebene

Montageschema (Abb. F.04) befolgen.

7. Kondenswasserablauf

Das Kondenswasser, das sich je nach Außen-

temperatur und Feuchtigkeit auf dem Wärme-

tauscher, der die Luft im Schaltschrank abkühlt,

bildet, ist ein normales Phänomen und bedeu-

tet, dass das Kühlgerät normal funktioniert.

Das Kondenswasser wird über ein Rohr unten

aus dem Kühlgerät herausgeführt (Abbildung

11.B). An diesem Ablauf muss ein durchsichti-

ger Plastikschlauch befestigt werden, um das

Kondenswasser in einen Bereich abzuführen, in

dem niemand darauf ausrutschen kann. Sicher-

stellen, dass das Kondenswasser hinderungsfrei

ablaufen kann. Der Ablaufschlauch sollte nicht

mehr als 0,5 m horizontal oder in Gegennei-

gung verlaufen; ebenso sollte die Bildung von

ungewollten Bögen vermieden werden (Abb.

F.07). Das Schlauchende des Kondenswasse-

rablaufschlauches muss immer frei sein und

darf niemals eintauchen, d.h. das Schlauchende

nicht in einen Auffangbehälter hineinlegen (Abb.

F.06). Der Kondenswasserablass kann auch an

der Seite des Kühlgerätes angebracht werden,

indem die Position des inneren Gummischlau-

chs geändert wird (Abb. F.11A).

Die Benutzung des Gerätes mit offen stehenden

Schranktüren führt zu einer überhöhten Bildung

von Kondenswasser und ist daher nicht zuläs-

sig (Abb. F.07). Um dem vorzubeugen, empehlt

sich das Anbringen eines Türkontaktschalters,

der das Gerät bei offen stehender Tür ausschal-

tet (siehe Absatz 8.2).

8. Elektroanschluss

8.1 Sicherheit

Achtung! Der Elektroanschluss darf nur von

autorisiertem Fachpersonal durchgeführt

werden. Vor dem Anschließen die Spannung

vom Schrank abschalten. Kontrollieren, dass

die Stromversorgung des Schrankes abgeschal-

tet ist und die Versorgungsspannung den auf

dem Typenschild des Kühlgerätes angegebe-

nen Daten entspricht. Die Stromversorgung des

Kühlgerätes muss durch angemessene träge Si-

cherungen (Typ T) oder Leistungsschutzschalter

mit K-Kurve gemäß den in Tabelle F.14 aufge-

führten Eichwerten geschützt werden. Das Net-

zkabel entsprechend der Angaben in Abb. F.14

anschließen. Die Reihenfolge R-S-T einhalten.

Vor Durchführung der Abnahmeprüfungen des

Schaltschranks das Kühlgerät abklemmen.

8.2 Alarmverwaltungskabel

(Abbildung F.13)

Mittels eines 2-poligen Kabels kann an den

Drähten 80 und 81 das vom Kühlgerät stammen-

de Alarmsignal abgegriffen werden.

9. Erste Inbetriebnahme und Einstellung

Wurde das Gerät vor der Montage in einer

falschen Position gelagert (Abb. F.01), muss

man mindestens 8 Stunden warten, bevor es

in Betrieb gesetzt wird. Ansonsten reichen 30

Minuten aus, damit das Öl in den Kompressor

zurückießen kann; danach kann das Kühlgerät

unter Spannung gesetzt werden. Der Ventilator,

der die Luft im Schrank ansaugt, setzt sich sofort

in Bewegung und sorgt für eine gleichmäßige

Schrankinnentemperatur.

Übersteigt diese Temperatur den auf dem Re-

gelthermostat eingestellten Grenzwert, schalten

sich der Kompressor und der Außenluftventi-

lator ein und setzen den Kühlzyklus in Gang.

Dieser Kühlzyklus kommt zum Stillstand, wenn

die Innentemperatur den unteren Grenzwert

des Betriebsdifferentials erreicht, der fest auf 4

K eingestellt ist. Der Thermostat ist werksseitig

auf 35°C eingestellt. Zum Ändern der Tempera-

tureinstellung auf den Thermostat im Innenraum

des Kühlgeräts zugreifen. Die Messskala von

20 bis 46°C ermöglicht das Ändern der einge-

stellten Temperatur auf den gewünschten Wert

(Abb. F.10). Um Energie zu sparen und die Kon-

denswasserbildung möglichst gering zu halten,

sollte man nicht unter 30°C gehen.

10. Wartung

Achtung! VorAusführung jeglicher Arbeiten die

Spannung vom Schaltschrank abklemmen.

Das Kühlgerät selbst ist weitgehend wartung-

sfrei. Die einzigen regelmäßigen Wartungsar-

beiten sind die Reinigung der Innenbauteile mit

Druckluft mit einem Druck von höchstens 4 bar

(Abb. F.08) und die regelmäßige Überprüfung

gemäß den Angaben der Tabelle dieses Kapitels.

Eventuell erforderliche Reparaturen sind nur von

autorisiertem Fachpersonal durchzuführen.

Arbeiten Häugkeit

Kontrolle, Reinigung und eventuel-

ler Wechsel des Luftlters

Alle 2

Wochen

Wärmeaustauscher der Außenluft

kontrollieren und evtl. reinigen.

Alle 3

Monate

Kondenswasserablauf kontrol-

lieren.

Alle 3

Monate

Die Ventilatoren auf evtl. Überhit-

zung oder übermäßiges Vibrieren

kontrollieren.

Alle 6

Monate

11. Technische Informationen

11.1 Funktionsprinzip

Das Kühlgerät für Schaltschränke arbeitet auf der

Basis eines Kältezyklus und besteht aus vier Haup-

telementen: Kältemittelverdichter, Verdampfer, Ver-

üssiger und Expansionseinheit (Abb. F.09). Der

Kreislauf ist hermetisch und mit einem Kältemittel

gefüllt. Das verwendete Kältemittel ist je nach Kühl-

gerätmodell R134a oder R407C oder R410a , chlor-

frei, und somit unschädlich für die Ozonschicht. Das

Gerät besteht aus zwei hermetisch voneinander ab-

getrennten Bereichen, in denen die Außenluft und

die Schrankluft behandelt werden, ohne miteinan-

der in Berührung zu kommen. Der Kältemittelver-

dichter (CP) komprimiert das Kältemittel, sodass

es einen höheren Druck und Temperatur erreicht.

Durch den Druck des Verdichters wird das Kältemit-

tel in die Wärmeaustauschanlage oder Kondensa-

tor (C) transportiert, wo es durch die Umgebungs-

luft abgekühlt und vom gasförmigen in den üssigen

Zustand überführt wird. In diesem Zustand wird es

vom Flüssigkeitssammler (R) gesammelt, von dem

es dann durch das Thermostatventil (EXP) ießt, in

dem es zerstäubt wird.

Es wird von der Wärmeaustauschanlage oder Ver-

dampfer (E) aufgefangen, nimmt hier die Wärme

aus der Schrankluft auf, die dadurch abgekühlt

wird, und geht aufgrund der aufgenommenen Wär-

me vom üssigen in den gasförmigen Zustand über.

Daraufhin wird das Gas wieder vom Verdichter an-

gesaugt, und der oben beschriebene Kreislauf be-

ginnt von Neuem.

11.2 Sicherheitseinrichtungen

Der Kältekreislauf besitzt einen Hochdruckwächter

Hp und einen Niederdruckwächter Lp (Abb. F.09),

die jeweils auf den max. Betriebsdruck und den

Mindestbetriebsdruck des Kühlgerätes eingestellt

sind. Wird einer der beiden Schwellenwerte über-

schritten, unterbricht der Druckwächter den Verdich-

terbetrieb. Die Rückstellung erfolgt automatisch.

Die Ventilatoren und der Verdichter sind innen oder

außen mit einem Überhitzungsschutzschalter aus-

gerüstet, der den Betrieb bei ungewöhnlich hohen

Temperaturen unterbricht.

11.3 Energieersparnis

Zur Optimierung der Energieersparnis ist das Kühl-

gerät mit einem Geschwindigkeitsregulierungs-

druckwächter (RLF) ausgestattet, der die Geschwin-

digkeit der Verdichtungsügelräder in Abhängigkeit

von dem Druck im Kühlkreislauf, der seinerseits von

der Umgebungstemperatur abhängt, reguliert.

11.4 Entsorgung

Achtung! Das Kühlgerät enthält je nach Kühl-

gerätmodell das Kältemittel R134a oder R407

oder R410A und kleine Mengen Schmieröl. Die-

se Stoffe sind umweltbelastend und müssen fach-

gerecht entsorgt werden. Austausch, Reparatu-

ren und Entsorgung dürfen nur von Fachpersonal

durchgeführt werden.

ANMERKUNG

Diese Unterlagen sind sorgfältig an einem trocke-

nen Ort aufzubewahren.

Abhilfe

Keine Gerätestörung. Zur Überprüfung der Testfunktionen den Eich-

punkt des Thermostats soweit herunter stellen, dass Verdichter und

Außenventilator in Betrieb gesetzt werden, daraufhin den Eichpunkt

wieder zurückstellen.

Einstellthermostat (oder Frostschutzthermostat) austauschen.

Keine Gerätestörung.·

Kontrollieren, dass das Versorgungskabel fest mit den Klem-

men verbunden ist.

Kontrollieren, dass Schranktüren und Schalter geschlossen

sind.

Wenden Sie sich an einen Kältetechniker oder den telefonischen

Kundendienst des Herstellers.

Wenden Sie sich an einen Kältetechniker oder den telefonischen

Kundendienst des Herstellers

Den Elektrokondensator des Innenventilators austauschen

Innenventilator austauschen

Überlastschutz austauschen

Anlasserrelais oder -PTC des Kältemittelverdichters austauschen

Elektrokondensator zum Anlassen des Verdichters austauschen

Wenden Sie sich an einen Kältetechniker oder den telefonischen

Kundendienst des Herstellers

Wenden Sie sich an einen Kältetechniker oder den telefonischen

Kundendienst des Herstellers

Kontaktgeber austauschen

Das Kühlgerät durch ein Gerät mit höherer Leistung ersetzen

Wenden Sie sich an einen Kältetechniker oder den telefonischen

Kundendienst des Herstellers

Verdampfer reinigen

Kontrollieren Sie, ob der Luftstrom des Ruckführungskreis-

laufs im Schaltschrank behindert wird

Sollwert des Thermostas kontrollieren

Den Raum, in dem sich der Schaltschrank bendet, gut durch-

lüften, um die Außentemperatur zu senken.

Den Austauscher mit Druckluft und Reinigungsgerät (Bürstel

oder Pinsel).

Den Raum, in dem sich der Schaltschrank bendet, gut durch-

lüften, um die Außentemperatur zu senken.

Den Austauscher mit Druckluft und Reinigungsgerät (Bürstel

oder Pinsel).

Keine Gerätestörung. Schranktür schließen oder das Kühlgerät

ausschalten.

Keine Gerätestörung. Öffnungen im Schaltschrank wie z.B. Kabel-

durchgänge hermetisch verschließen.

Dichtung kontrollieren und Abhilfe schaffen.

Ursachen

Schranktemperatur liegt unter der Eichtemperatur des

Einstellthermostats

Einstellthermostat (oder Frostschutzthermostat) defekt

Gerät ohne Spannung

Kühlgerät ohne Kältemittel

Mechanische Störung am Kältemittelverdichter

Elektrokondensator des Innenventilators defekt

Innenventilator defekt

Überlastschutz des Kältemittelverdichters defekt (außen

am Verdichter, wo vorhanden)

Anlasserrelais oder -PTC des Kältemittelverdichters defekt

Elektrokondensator am Anlasser des Verdichters defekt

(wo vorhanden)

Motor im Innern des Verdichters defekt

Hochdruckwächter defekt

Kontaktgeber des Kühlmittelverdichters defekt

Das Kühlgerät ist zu klein für die im Schaltschrank

abgestrahlte Wärme

Unzureichende Gasmenge im Kühlgerät

Frostschutzthermostat hat angesprochen (wo vorhanden)

Sollwert des Thermostats falsch

Hochdruckwächter hat angesprochen:

Die Umgebungstemperatur liegt über dem max.

Betriebsgrenzwert

Wärmeaustauschanlage (Verüssiger) versch-

mutzt oder verstopft

Wärmeschutzschalter im Innern des Kältemittelverdich-

ters hat angesprochen :

Die Umgebungstemperatur liegt über dem max.

Betriebsgrenzwert

Wärmeaustauschanlage (Verüssiger) versch-

mutzt oder verstopft

Zuviel Umgebungsluft im Schaltschrank

Der Schutzgrad des Schrankes ist kleiner als IP54

Die Dichtung zwischen Schrank und Kühlgerät ist nicht

richtig angebracht

Störverhalten

Innenventilator funktioniert, Außenventilator und

Kältemittelverdichter nicht

Kein Element funktioniert

Kältemittelverdichter, Außen- und Innenventila-

toren funktionieren

Kältemittelverdichter und Außenventilator funktio-

nieren, Innenventilator nicht

Außen- und Innenventilator funktionieren, Kälte-

mittelverdichter nicht

Außen- und Innenventilator funktionieren, Kälte-

mittelverdichter läuft ununterbrochen

Innenventilator funktioniert, Außenventilator und

Verdichter funktionieren in Intervallen

Innen- und Außenventilator funktionieren, Kälte-

mittelverdichter funktioniert in Intervallen

Schranktür offen

Schranktür geschlossen

Störungen

Gerät kühlt nicht

Kühlung unzureichend

Zuviel Kondenswasserbildung

•

12. Beseitigung des Störungen

•

DEU

FRA

1. Utilisation du climatiseur

Les climatiseurs de la série EMO décrits dans le

présent manuel ont été conçus et réalisés pour

refroidir l’air à l’intérieur des armoires électriques,

an d’en protéger les composants sensibles aux

sollicitations thermiques. Par ailleurs, les climati-

seurs assurent une protection IP54 contre l’en-

trée de substances contaminantes et d’agents

agressifs.

1.1 Utilisation prévue

Le climatiseur EMO doit être utilisé :

- pour refroidir des armoires électriques à usa-

ge externe ;

- à une température de l’air extérieur compri-

se entre un minimum de -20°C et un maximum

de +50°C (+55°C pour les unités pour lesquel-

les cette valeur est expressément indiquée sur la

plaque des données techniques) ;

- avec les tensions d’alimentation indiquées sur

la plaque des données techniques apposée sur

le climatiseur et indiquées dans le chapitre 14 du

présent manuel ;

- loin de sources de chaleur et de ux d’air

chaud

- dans un environnement assurant une bonne cir-

culation d’air ;

- sur une armoire disposant d’un degré de pro-

tection IP54 ou supérieur ; dans le cas contrai-

re, une quantité excessive de condensation peut

se former. Il est par conséquent recommandé de

bien isoler les zones de passage des câbles et

les éventuelles autres ouvertures présentes sur

l’armoire.

Pour garantir le bon fonctionnement, il est né-

cessaire d’effectuer régulièrement les interven-

tions d’entretien programmées (chapitre 10). Une

mauvaise utilisation de l’unité ou une utilisation

sans prendre les précautions nécessaires peut

causer des dommages irréparables au climati-

seur et exposer à des situations de danger.

1.2 Utilisation non prévue

Le climatiseur EMO ne doit pas être utilisé :

- dans des conditions autres que celles décrites

dans le chapitre 1.1 ;

- dans un environnement extérieur présentant

des concentrations de substances nuisibles so-

lides et/ou de substances chimiques agressives

excessives ;

- avec les portes du tableau électrique ouvertes

ni sur des armoires qui ne garantiraient pas un

degré de protection IP54 pour ne pas provoquer

une formation excessive de condensation ;

- à une température programmée sur une valeur

inférieure au point de rosée de l’air ambiant ;

- au sein d’une atmosphère explosive, agressive

ou présentant une haute concentration de pous-

sières ou de substances grasses en suspensions

dans l’air ;

- au sein d’une atmosphère exposée à un risque

d’incendie ;

- avec le tuyau d’évacuation de la condensation

bouché ou dans des conditions qui ne garantira-

ient pas le bon écoulement de la condensation ;

- sans le capot frontal ;

- avec les ux d’air en entrée et en sortie entra-

vés par des parois ou des objets trop proches ; à

cet effet, concernant le ux d’air externe, veiller à

contrôler les distances minimales (gure F.02), et

pour le ux d’air interne, s’assurer de l’absence

d’obstacles créés par les composants présents

dans l’armoire.

2. Fourniture

L’emballage contient :

1 Climatiseur

1 Manuel d’installation, d’utilisation et d’entretien

1 Certicat de conformité CE

1 Certicat de contrôle technique

1 Gabarit de perçage sur feuille A4

1 Kit de montage contenant (F.04) :

- écrous bridés (p.1)

- rondelles plates (p.2)

- pions (p.3)

1 Joint d’étanchéité adhésif (F.04, p.4)

Brides de déplacement (F.03)

3. Mises à jour

Pavarini Components se réserve la faculté d’ac-

tualiser ses produits et les manuels correspon-

dants à tout moment et sans préavis sur la ba-

se des avancées techniques. Il est précisé qu’au

moment de la vente, le produit et le présent ma-

nuel ne peuvent être considérés comme obso-

lètes pour la seule raison qu’ils n’auraient pas été

mis à jour comme indiqué ci-dessus.

4. Données techniques

(gures F. 14 et F.15)

Les données techniques et la certication CE -

gurent sur l’étiquette appliquée sur le climati-

seur.

5. Déplacement et transport

Durant le transport et le stockage, le climatiseur

doit être placé dans la position verticale indiquée

sur l’emballage (gure F.01) et ne doit pas être

exposé à une température supérieure à 70°C ni

inférieure à -30°C. À la réception, s’assurer que

l’emballage ne présente pas de dommages cau-

sés par le transport.

Pour soulever le climatiseur en conditions de sé-

curité, il est possible d’utiliser les brides de leva-

ge situées sur la partie supérieure du climatiseur

(gure F.03).

6. Montage

Seul un personnel qualié et autorisé à cet effet

peut procéder à l’installation de l’unité.

Le climatiseur doit être installé avec le trou d’aspi-

ration d’air de l’armoire à hauteur d’un point le

plus haut possible.

S’assurer que les éléments de xation et d’ac-

couplement n’interfèrent pas avec les appareilla-

ges présents dans l’armoire. Le monter en posi-

tion verticale. L’écart maximal admis par rapport

à la verticale est de 2°.

Avant d’effectuer toute opération à l’intérieur de

l’armoire, couper l’alimentation électrique.

Le climatiseur est monté à l’extérieur de l’armoi-

re électrique, à l’aide des accessoires présents

dans le kit standard fourni à cet effet. Réaliser

sur l’armoire les trous et les découpes nécessai-

res (gure F.04), en utilisant le gabarit de perça-

ge fourni à cet effet.

Appliquer si nécessaire les joints sur le climati-

seur côté accouplement avec l’armoire et suivre

le schéma de montage indiqué (gure F.04).

7. Vidange de la condensation

La condensation qui, en fonction de la tempéra-

ture et de l’humidité ambiantes, se forme sur

l’échangeur qui refroidit l’air de l’armoire, n’est

pas une anomalie mais une caractéristique du

fonctionnement normal du climatiseur. La con-

densation est acheminée à l’extérieur à l’ai-

de d’un tuyau sur la partie inférieure du climati-

seur (gure 11.B). À cette évacuation, il est né-

cessaire de raccorder un tuyau en plastique pour

acheminer la condensation vers un autre point,

de telle sorte que l’évacuation ne s’effectue pas

à un endroit exposant le personnel à un risque

de glissade. Dans ce cas, s’assurer que la con-

densation s’écoule sans entrave. Éviter un par-

cours horizontal de plus de 0,5 m, les longueu-

rs en contrepente et la formation involontaire de

siphons (gure F.05). L’extrémité du tuyau de vi-

dange de la condensation doit toujours être libre,

jamais immergée. Aussi, ne jamais placer l’extré-

mité du tuyau de vidange dans des conteneurs

de récupération de la condensation (gure F.07).

L’évacuation de la condensation peut également

s’effectuer par le côté du climatiseur en modiant

la position du tuyau interne en caoutchouc (gu-

re F.11A). Utiliser le climatiseur alors que les por-

tes de l’armoire sont ouvertes génère une quan-

tité excessive de condensation : il s’agit d’une

condition d’utilisation non autorisée (gure F.07).

Pour prévenir cet inconvénient, il est recomman-

dé d’utiliser un interrupteur de position sur la por-

te qui, relié à l’entrée numérique du climatiseur,

en arrête le fonctionnement en cas d’ouverture

(voir chapitre 8.2).

8. Branchement électrique

8.1 Sécurité

Attention! Le branchement électrique doit

être coné à un personnel qualié et autori-

sé à cet effet. Couper l’alimentation électrique

de l’armoire avant de procéder au branche-

ment. S’assurer que l’armoire n’est pas alimen-

tée et que la tension d’alimentation correspond à

celle indiquée sur la plaque d’identication du cli-

matiseur. Pour garantir la protection de l’alimen-

tation, utiliser des fusibles retardés (type T) ou

des interrupteurs magnétothermiques avec cou-

rbe K conforme aux étalonnages indiqués dans

le tableau F.14. Brancher le câble d’alimentation

en veillant au respect des indications de la gure

F.14. Respecter la séquence R-S-T. Débrancher

le climatiseur avant d’effectuer les tests de con-

trôle technique de l’armoire.

8.2 Câble de gestion des alarmes

(gure F.13)

À l’aide d’un câble à 2 pôles, sur les ls 80 et 81,

il est possible de prélever le signal d’alarme en

sortie du climatiseur.

9. Première mise en marche et réglage

Si avant d’être monté, le climatiseur a été laissé

dans une mauvaise position (gure F.01), atten-

dre au moins 8 heures avant de le mettre en mar-

che. Différemment, 30 minutes sufsent pour fai-

re revenir l’huile dans le compresseur et il est en-

suite possible de mettre le climatiseur sous ten-

sion. Le ventilateur qui aspire l’air de l’armoire se

met immédiatement en marche pour uniformiser

la température interne de l’armoire.

Si cette température dépasse le seuil programmé

sur le thermostat de réglage, le compresseur et

le ventilateur de l’air extérieur se mettent en mar-

che pour enclencher le cycle de refroidissement.

Ce dernier prend n lorsque la température in-

terne atteint la limite inférieure du différentiel de

fonctionnement dont la valeur xe est de 4 K. Le

thermostat est réglé en usine sur une températu-

re de 35°C. Pour modier le réglage de la tem-

pérature, accéder au thermostat situé à l’intérieur

du climatiseur. L’échelle graduée, de 20 à 46°C,

permet de modier le réglage de la température

pour obtenir la valeur voulue (gure F.10). Pour

économiser l’énergie et minimiser la production

de condensation, il est toutefois conseillé de ne

pas descendre en deçà de 30°C.

9.1 Thermostat électronique (option)

9.1.1 Programmation de la valeur de consi-

gne

Le climatiseur est doté d’un thermostat électro-

nique TX050. Pour les fonctions et la program-

mation de ce thermostat, se reporter au manuel

correspondant C17000199 fourni avec le thermo-

stat.

Pavarini Components décline toute responsabi-

lité en cas de modication par le client des pa-

ramètres programmés sans son autorisation.

10. Entretien

Attention ! Avant toute intervention, couper

l’alimentation électrique de l’armoire.

Le climatiseur requiert un entretien minime. L’en-

tretien se limite aux opérations suivantes : netto-

yage des composants internes, à effectuer à l’ai-

de d’air comprimé à une pression maximale de 4

bars (gure F.08) et contrôle périodique comme

indiqué dans le tableau du présent chapitre.

Les éventuelles réparations doivent être conées

à un personnel qualié et autorisé à cet effet.

Opérations Fréquence

Contrôle, nettoyage et éventuel

changement du ltre à air

Toutes les 2

semaines

Contrôle et nettoyage éventuel

de l’échangeur de chaleur de

l’air extérieur.

Tous les 3

mois

Contrôler la vidange de la con-

densation.

Tous les 3

mois

Contrôler les ventilateurs pour

d’éventuelles surchauffes ou des

vibrations excessives.

Tous les 6

mois

11. Informations techniques

11.1 Principe de fonctionnement

Le fonctionnement du climatiseur pour armoires

électriques se base sur un circuit frigorique con-

stitué de quatre composants principaux : un com-

presseur, un évaporateur, un condenseur et un

dispositif de détente (gure F.09). Le circuit est

étanche et le uide réfrigérant circule à l’intérieur.

En fonction du modèle de climatiseur, le uide

est de type R134a, R407C ou R410a, exempt

de chlore et aucunement dommageable pour la

couche d’ozone. L’unité se divise en deux sec-

tions hermétiquement séparées, dans lesquel-

les sont traités l’air ambiant et l’air de l’armoire

sans qu’ils n’entrent en contact l’un avec l’au-

tre. Le compresseur (CP) comprime le uide ré-

frigérant pour le porter à une haute pression et à

une haute température. Poussé par le compres-

seur, le uide passe dans la batterie d’échange

thermique appelée condenseur (C) où il est re-

froidi par l’air ambiant pour passer de l’état ga-

zeux à l’état liquide. Dans cet état, il est collec-

té par le récepteur de liquide (R) depuis lequel il

passe ensuite à travers la vanne thermostatique

(EXP) dans laquelle il est nébulisé. Il est ensui-

te réceptionné par la batterie d’échange thermi-

que appelée évaporateur (E) à travers laquelle il

absorbe la chaleur de l’air de l’armoire et repas-

se ainsi de l’état liquide à l’état gazeux, et de la

sorte, l’armoire est refroidie. Le gaz est à nouve-

au aspiré par le compresseur et le cycle décrit ci-

dessus se répète.

11.2 Dispositifs de sécurité

Le circuit frigorique est doté d’un pressostat de

haute pression Hp et d’un pressostat de basse

pression Lp (gure F.09) réglés respectivement

sur la pression minimale et maximale de service

du climatiseur. Dans le cas où un des seuils se-

rait dépassé, le pressostat interrompt le fonction-

nement du compresseur. Il s’agit de pressostats

à réarmement automatique.

Les ventilateurs et le compresseur sont dotés (à

l’intérieur ou à l’extérieur) d’une protection ther-

mique qui interrompt le fonctionnement en cas de

surchauffe anormale.

11.3 Économies d’énergie

Pour optimiser les économies d’énergie, le clima-

tiseur est doté d’un régulateur de vitesse presso-

statique (RLF) qui règle la vitesse des ventilateu-

rs de condensation en fonction de la pression in-

terne du circuit frigorique, laquelle dépend de la

température ambiante.

11.4 Mise au rebut

Attention ! Le climatiseur contient du uide

frigorigène R134a, R407 ou R410A, en fon-

ction du modèle de climatiseur, et de petites

quantités d’huile de lubrication. Ces produits

sont polluants et ne doivent pas être dispersés

dans l’environnement. Le changement, la répara-

tion et la mise au rebut doivent être conés à une

entreprise spécialisée.

NOTE

Veiller à conserver soigneusement la documen-

tation à l’abri de l’humidité.

Solution

Ce n’est pas une anomalie du climatiseur. Pour vérier le fonction-

nement lors de l’essai, abaissez l’étalonnage du thermostat jusqu’à

la mise en route du compresseur et du ventilateur extérieur puis

rétablissez l’étalonnage.

Changez le thermostat de régulation (ou de dégivrage).

Ce n’est pas une anomalie du climatiseur.

Vériez si le câble d’alimentation est bien introduit dans les

bornes.

Contrôlez si la porte de l’armoire et les interrupteurs sont

fermés.

Appelez un frigoriste ou le centre d’assistance technique agréé par

le fabricant

Appelez un frigoriste ou le centre d’assistance technique agréé par

le fabricant

Changez le condenseur électrique du ventilateur intérieur

Changez le ventilateur intérieur

Changez le protecteur ampèremétrique (s’il a été prévu)

Changez le relais ou le PTC de mise en route de compresseur

Changez le condenseur électrique de mise en route compresseur

(s’il a été prévu)

Appelez un frigoriste ou le centre d’assistance technique agréé par

le fabricant

Appelez un frigoriste ou le centre d’assistance technique agréé par

le fabricant

Changez le contacteur

Remplacez le climatiseur par un autre de puissance supérieure

Nettoyez l’évaporateur

Vériez si ll’air brassé dans l’armoire nèest pas gêné par des

obstacles

Appelez un frigoriste ou le centre d’assistance technique agréé par

le fabricant

Contrôlez le setpoint du thermostat

Ventilez la pièce où est installée l’armoire pour faire baisser

la température

Nettoyez l’échangeur avec de l’air comprimé et du détergent.

Ventilez la pièce où est installée l’armoire pour faire baisser

la température

Nettoyez l’échangeur avec de l’air comprimé et du détergent

Ce n’est pas une anomalie du climatiseur. Fermez la porte de l’ar-

moire ou désactivez le climatiseur

Ce n’est pas une anomalie du climatiseur. Bouchez les ouvertures

de l’armoire, comme les passages des câbles

Contrôlez le joint et changez-le en cas de besoin

Causes

La température dans l’armoire est inférieure à celle de

l’étalonnage du thermostat de régulation.

Thermostat de régulation (ou de dégivrage) défectueux.

Absence de tension.

Climatiseur sans uide.

Panne mécanique du compresseur.

Condenseur électrique ventilateur intérieur défectueux.

Ventilateur intérieur défectueux.

Protecteur ampèremétrique compresseur défectueux

(extérieur au compresseur, s’il a été prévu).

Relais ou PTC mise en route compresseur défectueux.

Condenseur électrique mise en route compresseur

défectueux (s’il a été prévu)

Moteur intérieur compresseur défectueux.

Pressostat de haute pression défectueux.

Contacteur compresseur défectueux.

Le climatiseur n’est pas assez puissant par rapport à la

quantité de chaleur dissipée dans l’armoire.

Déclenchement du thermostat de dégivrage (s’il a été

prévu)

Charge de uide insufsante dans le climatiseur

Setpoint du thermostat incorrect

Déclenchement du pressostat de haute pression:

Température ambiante supérieure à la limite maxi-

male de fonctionnement admise.

Batterie d’échange thermique(condenseur) sale

ou engorgée.

Déclenchement du protecteur thermique dans le com-

presseur :

Température ambiante supérieure à la limite maxi-

male de fonctionnement admise.

Batterie d’échange thermique(condenseur) sale

ou engorgée.

Trop d’air ambiant dans l’armoire

L’indice de protection de l’armoire est inférieur à IP54

Le joint d’assemblage armoire/climatiseur n’a pas été

bien appliqué

Conditions

Le ventilateur intérieur fonctionne, le ventilateur

extérieur et le compresseur ne fonctionnent pas.

Aucun composant ne fonctionne

Le compresseur, les ventilateurs extérieur et

intérieur fonctionnent.

Le compresseur et le ventilateur extérieur fonc-

tionnent, le ventilateur intérieur ne fonctionne pas

Les ventilateurs extérieur et intérieur fonctionnent,

le compresseur ne fonctionne pas.

Les ventilateurs extérieur et intérieur fonctionnent,

le compresseur fonctionne de façon continue.

Le ventilateur intérieur fonctionne, le ventilateur

extérieur et le compresseur fonctionnent par

intermittence.

Les ventilateurs extérieur et intérieur fonctionnent,

le compresseur fonctionne par intermittence.

La porte de l’armoire est ouverte.

La porte de l’armoire est fermée.

Anomalie

Le climatiseur ne refroidit pas.

Le climatiseur ne refroidit pas

sufsamment

Formation excessive de

condensation

•

12. Petit guide de dépannage

•

FRA

ESP

1. Uso de la unidad refrigeradora

Las unidades refrigeradoras de la serie EMO

descritas en este manual se han diseñado y

construido para refrigerar el aire contenido en el

interior de los armarios eléctricos, en vistas de

proteger los dispositivos ubicados en su interior

sensibles a los esfuerzos térmicos. Al mismo

tiempo las unidades refrigeradoras proporcio-

nan una protección IP54 contra la penetración

de substancias contaminantes y de agentes

agresivos.

1.1 Uso previsto

La unidad refrigeradora EMO tiene que utilizar-

se:

- para refrigerar armarios eléctricos utilizados en

exteriores;

- con temperatura del aire externo entre un mí-

nimo de -20°C y un máximo de +50°C (+55°C

para las unidades que lo indican expresamente

en la placa de datos);

- con las tensiones de alimentación indicadas en

la placa de datos puesta en la unidad refrigera-

dora y en el capítulo 14 de este manual;

- lejos de fuentes de calor o de ujos de aire

caliente;

- en un ambiente con un circulación de aire ade-

cuada;

- en un armario que tenga un grado de protec-

ción IP54 o superior. En caso contrario puede

producirse una formación excesiva de conden-

sados. Por consiguiente hay que sellar bien las

zonas de paso de cables y eventuales otras

aperturas en el armario.

Para garantizar un funcionamiento correcto, se

tienen que efectuar con regularidad las opera-

ciones de mantenimiento ordinario programadas

(capítulo 10). Un uso erróneo o descuidado de

la unidad puede causar daños irreversibles a la

propia unidad refrigeradora y crear condiciones

de peligro.

1.2 Uso no previsto

La unidad refrigeradora EMO no se tiene que

utilizar:

- en condiciones diferentes de aquellas descri-

tas en el capítulo 1.1;

- en exteriores con concentraciones de contami-

nantes sólidos y/o de contaminantes químicos

agresivos en medida excesiva;

- con las puertas del armario eléctrico abiertas

o en armarios que no tengan un grado de pro-

tección IP54, ya que en tal caso la formación de

condensados sería excesiva;

- con temperatura regulada en un valor por de-

bajo del punto de rocío del aire ambiente;

- en atmósfera explosiva, agresiva o con una

alta concentración de polvos o de sustancias

oleosas suspendidas en el aire;

- en una atmósfera con riesgo de incendio;

- con tubo de descarga de condensados tapado

o en condiciones de no dejar uir correctamente

los condensados;

- sin el cárter delantero:

- con los ujos de aire en entrada y en salida

obstaculizados por paredes u objetos demasia-

do cercanos. Con tal n, para lo que respecta al

ujo de aire externo, comprobar las distancias

mínimas (gura F.02), mientras que para el u-

jo de aire interno, comprobar que no haya ob-

stáculos debidos a los elementos presentes en

el armario.

2. Alcance del suministro

El embalaje contiene:

1 Unidad refrigeradora

1 Manual de instalación, uso y mantenimiento

1 Certicado de conformidad CE

1 Certicado de ensayo

1 Plantilla de taladros en folio A4

1 Kit de montaje que contiene (F.04):

- tuercas de brida (p.1)

- arandelas planas (p.2)

- pasadores (p.3)

1 Junta autoadhesiva (F.04, p.4)

Estribos para el desplazamiento (F.03)

3. Puestas al día

Pavarini Components se reserva el derecho

de poner al día los productos y el manual cor-

respondiente sin previo aviso, con arreglo a los

avances tecnológicos. Por lo tanto, en el mo-

mento de la comercialización, el presente ma-

nual y el producto correspondiente no pueden

ser considerados inadecuados solo por no estar

al día con los susodichos avances.

4. Características técnicas

(Figuras F.13 y F.14)

Las características técnicas y el marcado CE

están en la correspondiente etiqueta puesta en

la unidad refrigeradora.

5. Manutención y transporte

Durante el transporte y el almacenamiento la

unidad refrigeradora debe mantenerse en la

posición vertical indicada en el embalaje (gura

F.01) y no debe exponerse a temperaturas su-

periores a 70 °C ni inferiores a -30 °C. Al recibir

el producto, hay que comprobar que el embalaje

no presente daños debidos al transporte.

Para elevar la unidad refrigeradora, en condicio-

nes de seguridad, se pueden utilizar los estribos

de elevación situados en la parte superior de la

unidad (gura F.03).

6. Montaje

Solo personal cualicado y autorizado puede in-

stalar la unidad.

La unidad refrigeradora debe instalarse con el

oricio de aspiración del aire del armario en el

punto más alto posible.

Cerciorarse de que los elementos de jación y

de acoplamiento no estorbarán ni interferirán

con los aparatos situados dentro del armario.

Montar la unidad en posición vertical. La incli-

nación máxima consentida con respecto a la

vertical es de 2º.

Antes de realizar cualquier operación dentro del

tablero hay que desconectar la alimentación.

La unidad refrigeradora se monta al exterior

del armario eléctrico, utilizando los accesorios

presentes en el kit estándar suministrado. En

el tablero efectuar los taladros y los cortes ne-

cesarios (gura F.04), utilizando la plantilla de

taladros suministrada.

Poner, cuando previsto, la junta en la unidad re-

frigeradora, en el lado del acoplamiento al arma-

rio y seguir el esquema de montaje presentado

(gura F.04).

7. Eliminación del agua de condensación

El agua de condensación que, en función de la

temperatura y de la humedad ambiente, se for-

ma en el intercambiador que enfría el aire del

armario, no es una anomalía, sino una caracterí-

stica del funcionamiento normal de la unidad re-

frigeradora. El agua de condensación se evacúa

al exterior a través de un tubo situado en la parte

inferior de la unidad refrigeradora (gura 11.B).

Con este desagüe se tiene que conectar un tubo

de plástico que lleve el agua de condensación

a otro punto, de modo que se evacúe en una

zona donde no exista riesgo de resbalones para

el personal. En este caso asegurarse de que el

agua de condensación uya sin obstáculos. Evi-

tar tramos superiores a 0,5 metros de tubo hori-

zontal, tramos en contrapendiente y la formación

involuntaria de sifones (gura F.05). El extremo

del tubo de desagüe del agua de condensación

ha de estar siempre libre, nunca sumergido. Por

lo tanto no hay que colocar nunca el extremo

del tubo de desagüe al interior de contenedores

de recogida del agua de condensación (gura

F.07). El desagüe del agua de condensación

puede salir también por el lateral de la unidad

refrigeradora, modicando la posición del tubo

de goma interno (gura F.11A). Utilizar la unidad

refrigeradora con las puertas del armario abier-

tas genera cantidades excesivas de agua de

condensación: esta es una condición de uso no

autorizada (gura F.07). En vistas de precaver

dicho inconveniente se aconseja utilizar un inter-

ruptor de posición en la puerta que, conectado

con la entrada digital de la unidad refrigeradora,

detenga el funcionamiento de la propia unidad

en caso de apertura (véase párrafo 8.2).

8. Conexión eléctrica

8.1 Seguridad

¡Atención! La conexión eléctrica debe ser

efectuada por personal especializado y au-

torizado. Cortar la tensión para el armario

antes de efectuar la conexión. Comprobar que

el armario no esté alimentado y que la tensión

de alimentación se corresponda con aquella in-

dicada en la placa de datos de la unidad refri-

geradora. En vistas de garantizar la protección

de la alimentación hay que utilizar unos adecua-

dos fusibles retrasados (tipo T) o interruptores

magnetotérmicos con curva K con arreglo a los

valores indicados en la tabla F.14. Conectar el

cable de alimentación ajustándose a las indica-

ciones presentadas en la gura F.14. Respetar

la secuencia R-S-T. Desconectar la unidad refri-

geradora antes de efectuar las pruebas eléctri-

cas de ensayo del armario.

8.2 Cable para la gestión de las alarmas

(gura F.13)

Mediante un cable bipolar, de los hilos 80 y 81

se puede tomar la señal de alarma que sale de

la unidad refrigeradora.

9. Primera puesta en marcha y regulación

Si la unidad refrigeradora, antes del montaje,

hubiera estado en posición incorrecta (gura

F.01), hay que esperar por lo menos 8 horas an-

tes de ponerla en marcha. Si, por el contrario, la

posición fuera correcta, será suciente esperar

30 minutos para que el aceite se acumule en el

compresor y seguidamente se podrá dar tensión

a la unidad refrigeradora. El ventilador que aspi-

ra el aire del armario se pondrá inmediatamente

en marcha, uniformando la temperatura dentro

del armario.

Si esta temperatura rebasara el umbral con-

gurado en el termostato de regulación, se

activarán el compresor y el ventilador del aire

externo determinando el comienzo del ciclo de

refrigeración. Dicho ciclo terminará cuando la

temperatura interna alcanzará el límite inferior

del diferencial de funcionamiento, cuyo valor es

jo y vale 4 K. El termostato se programa en la

fábrica para 35°C. Para modicar la consigna

de temperatura acceder al termostato situado

dentro de la unidad refrigeradora. La escala gra-

duada, desde 20 hasta 46 °C, permite modicar

la consigna de temperatura con arreglo al va-

lor que ese desea (gura F.10). Para el ahorro

energético y para reducir al mínimo la produc-

ción de agua de condensación, se aconseja no

descender por debajo de 30 °C.

10. Mantenimiento

¡Atención! Antes de efectuar cualquier ope-

ración hay que cortar la tensión para el ar-

mario.

La unidad refrigeradora es del tipo con mante-

nimiento reducido. Las únicas operaciones ne-

cesarias son la limpieza de los componentes

internos, que deberá llevarse a cabo con aire

comprimido a una presión máxima de 4 bar (-

gura F.08) y el control periódico según cuanto

indicado en la tabla de este capítulo.

Eventuales reparaciones podrán ser efectuadas

solamente por parte de personal especializado

y autorizado.

Intervención Frecuencia

Control, limpieza y eventual sus-

titución del ltro del aire

Cada 2

semanas

Controlar y si fuera necesario

limpiar el cambiador de calor del

aire exterior

Cada 3

meses

Controlar la ecacia de la evacu-

ación del agua de condensación

Cada 3

meses

Controlar los ventiladores: no

deben sobrecalentarse ni vibrar

excesivamente.

Cada 6

meses

11. Información técnica

11.1 Principio de funcionamiento

La unidad refrigeradora para armarios eléctricos

funciona sobre la base de un circuito frigoríco

constituido por cuatro elementos principales:

compresor, evaporador, condensador y dispo-

sitivo de expansión (gura F.09). El circuito es

estanco y en él circula el uido refrigerante. El

uido, según el modelo de unidad refrigeradora,

es el R134a o bien el R407C o bien el R410a,

sin cloro, con daños nulos para el ozono atmo-

sférico. La unidad está dividida en dos seccio-

nes, herméticamente separadas, donde se tra-

tan el aire del ambiente y el aire del armario sin

que entren en contacto entre sí. El compresor

(CP) comprime el uido refrigerante llevándolo

a alta presión y a alta temperatura. Empujado

por el compresor, el uido pasa a la batería de

intercambio térmico, llamada condensador (C),

donde es enfriado por el aire del ambiente, pa-

sando así de gas a líquido. En dicho estado es

recogido por el receptor de líquido (R) por donde

seguidamente pasa a través de la válvula termo-

stática (EXP) en la cual se nebuliza. Seguida-

mente es recibido por la batería de intercambio

térmico, llamada evaporador (E), a través de la

cual absorbe calor del aire del armario, pasando

así de líquido a gas. De esta manera el arma-

rio se enfría. El gas es seguidamente aspirado

nuevamente por el compresor y se repite el ciclo

ya descrito.

11.2 Dispositivos de seguridad

El circuito frigoríco incorpora un presostato de

alta presión Hp y uno de baja presión Lp (gu-

ra F.09) que están ajustados, respectivamente,

para las presiones de servicio máxima y mínima

de la unidad refrigeradora. Si se supera uno de

los dos umbrales, el presostato interrumpe el

funcionamiento del compresor. Son del tipo con

restablecimiento automático. Los ventiladores y

el compresor incorporan (interna o externamen-

te) una protección térmica que interrumpe el

funcionamiento en caso de sobretemperaturas

anómalas.

11.3 Ahorro energético

Para optimizar el ahorro energético, la unidad

refrigeradora incorpora un regulador presostáti-

co de velocidad (RLF) que ajusta la velocidad de

los ventiladores condensadores en función de la

presión en el circuito frigoríco que a su vez de-

pende de la temperatura ambiente.

11.4 Eliminación

¡Atención! La unidad refrigeradora contiene

uido frigorígeno R134a o bien R407 o bien

R410A, dependiendo del modelo de unidad,

junto con pequeñas cantidades de aceite lu-

bricante. Estos componentes son contaminan-

tes y no deben tirarse al medio ambiente. La su-

stitución, reparación y la eliminación nal deben

ser realizadas por expertos.

NOTA

Guarden cuidadosamente la documentación en

un sitio seco.

Solución

No es una anomalía de la unidad de refrigeración. Para comprobar

el funcionamiento, ajustar a un valor más bajo el termostato hasta

que se pongan en marcha el compresor y el ventilador externo,

seguidamente restablecer el ajuste original.

Sustituir el termostato de regulación (o antihielo)

No es una anomalía de la unidad de refrigeración

Comprobar que el cable de alimentación esté bien conectado

en los bornes

Comprobar que las puertas del armario y los interruptores

estén cerrados

Llamar a un técnico especializado o al Servicio de Asistencia Téc-

nica del Constructor

Llamar a un técnico especializado o al Servicio de Asistencia Téc-

nica del Constructor

Sustituir el condensador eléctrico ventilador interno

Sustituir el ventilador interno

Sustituir el protector amperimétrico (si estuviera presente)

Sustituir el relé o PTC arranque compresor

Sustituir el condensador eléctrico arranque compresor (si estuviera

presente)

Llamar a un técnico especializado o al Servicio de Asistencia Téc-

nica del Constructor

Llamar a un técnico especializado o al Servicio de Asistencia Téc-

nica del Constructor

Sustituir el contactor

Sustituir la unidad refrigeradora con otra de mayor potencia

Limpiar el evaporador

Comprobar que el ujo del aire de recirculación del armario no

esté obstaculizado

Llamar a un técnico especializado o al Servicio de Asistencia Téc-

nica del Constructor

Controlar el ajuste del termostato

Ventilar el local en el que está ubicado el armario para bajar la

temperatura del ambiente

Limpiar el cambiador con aire comprimido y detergente

Ventilar el local en el que está ubicado el armario para bajar la

temperatura del ambiente

Limpiar el cambiador con aire comprimido y detergente

No es una anomalía de la unidad de refrigeración. Cerrar la puerta

del armario o deshabilitar la unidad de refrigeración

No es una anomalía de la unidad de refrigeración. Sellar las apertu-

ras del armario, por ejemplos, pasos y subidas de cables

Controlar las juntas y reparar si fuera necesario

Causas

Temperatura en armario inferior a la ajustada en el

termostato de regulación

Termostato de regulación (o antihielo) averiado

Falta tensión a la unidad

Unidad de refrigeración descarga del uido

Avería mecánica del compresor

Condensador eléctrico del ventilador interno averiado

Ventilador interno averiado

Protector amperimétrico compresor averiado (externo al

compresor, si estuviera presente)

Relé o PTC arranque compresor averiado

Condensador eléctrico arranque compresor averiado (si

estuviera presente)

Motor interno compresor averiado

Presostato de alta presión averiado

Contactor compresor averiado

Unidad de refrigeración subdimensionado respecto al

calor disipado en el armario

Termostado antihielo activado (si estuviera presente)

Insuciente carga de gas en la unidad de refrigeración

Ajuste del termostato de regulación incorrecto

Presostato alta presión activado:

Temperatura ambiente superior al límite máximo

de funcionamiento

Batería de cambio térmico (condensador) sucia

u obstruida

Protector térmico interno compresor activado:

Temperatura ambiente superior al límite máximo

de funcionamiento

Batería de cambio térmico (condensador) sucia

u obstruida

Excesiva cantidad de aire ambiente en el armario

Armario con grado de protección inferior a IP54

Junta de acoplamiento armario/unidad de refrigeración

mal aplicada

Condiciones

Ventilador interno funciona, ventilador externo y

compresor no funcionan

No funciona ningún componente

Compresor, ventilador externo e interno funcionan

Compresor y ventilador externo funcionan, ventila-

dor interno no funciona

Ventilador externo e interno funcionan, compresor

no funciona

Ventiladores externo e interno funcionan, compre-

sor funciona continuamente

Ventilador interno funciona, ventilador externo y

compresor funcionan intermitentemente

Ventiladores externo e interno funcionan, compre-

sor funciona intermitentemente

Puerta del armario abierta

Puerta del armario cerrada

Anomalia

No enfría

No enfría sucientemente

Excesiva formación de agua

de condensación

•

12. Solución de las anomalias

•

ESP

13. Pictograms / Pittogrammi / Piktogramme / Pictogrammes / Pictogramas

F.01 F.03

F.04

F.06

External Mounting

Montaggio Esterno

Außenmontage

Montage externe

Montaje externo

F.07

F.02

F.05

13. Pictograms / Pittogrammi / Piktogramme / Pictogrammes / Pictogramas

F.08 F.09

F.10 F.11

F.12 F.13

14. Technical data / Dati tecnici / Technische Daten / Données techniques / Datos técnicos

F. 14

Characteristics

Cooling capacity

EN14511 -A35A35

Cooling capacity

EN14511 - A35A50

Power supply

Width

Height

Depth

Max. current

Inrush current

Fuse T

Absorbed electric

power

EN14511 - A35A35

Absorbed electric

power

EN14511 - A35A50

Duty cycle

Refrigerant R134a

Cooling circuit

max. pressure

External fan air

ow

Enclosure fan

air ow

Internal tempera-

ture range

Temperature

setting

External tempera-

ture range

Protection level

EN60529 - enclo-

sure side

Protection level

EN60529 - ambi-

ent side

Noise level

Weight

Conformity

Caratteristiche

Potenza frigorifera

EN14511 - A35A35

Potenza frigorifera

EN14511 - A35A50

Alimentazione

Larghezza

Altezza

Profondità

Corrente max

Corrente di spunto

Fusibile T

Potenza elettrica

assorbita

EN14511 - A35A35

Potenza elettrica

assorbita

EN14511 - A35A50

Ciclo di esercizio

Refrigerante

R134a

Pressione max

circuito frigorifero

Portata ventilatore

aria esterna

Portata ventilatore

aria armadio

Campo temper-

atura interna

Regolazione

temperatura

Campo temper-

atura esterna

Grado di protezi-

one EN60529 -

lato armadio

Grado di protezi-

one EN60529 -

lato ambiente

Livello rumore

Peso

Conformità

Technische Daten

Kühlleistung

EN14511 - A35A35

Kühlleistung

EN14511 - A35A50

Versorgungsspan-

nung

Breite

Höhe

Tiefe

Höchststrom

Anlaufstrom

Sicherung T

Nennleistung

EN14511 - A35A35

Nennleistung

EN14511 - A35A50

Einschaltdauer

Kältemittel R134a

zul. max.

Betriebsüberdruck

Luleistung

Außenkreislauf

Luleistung

Innenkreislauf

Innentemperatur-

bereich

Temperaturre-

gelung

Außentemperatur-

bereich

Schutzart

Innenkreislauf

EN60529

Schutzart

Außenkreislauf

EN60529

Geräuschpegel

Gewicht

Konformität

Caractéristiques

Puissance frigorif.

EN14511 - A35A35

Puissance frigorif.

EN14511 - A35A50

Alimentation

Largeur

Hauteur

Profondeur

Intensité max.

Intensité de

démarrage

Fusible T

Puissance élect-

rique absorbée

EN14511 - A35A35

Puissance élect-

rique absorbée

EN14511 - A35A50

Durée de mise en

circuit

Réfrigérant R134a

Pression max.

circuit frigorique

Débit ventilateur

air externe

Débit ventilateur

air armoire

Plage température

interne

Réglage tempé-

rature

Plage température

externe

Degré de protec-

tion EN60529 -

côté armoire

Degré de protec-

tion EN60529 -

côté extérieur

Niveau sonore

Poids

Conformité

Caracteristicas

Potencia frigorica

EN14511 - A35A35

Potencia frigorica

EN14511 - A35A50

Alimentación

Anchura

Altura

Profundidad

Intensidad max

Intensidad de

arranque

Fusible T

Potencia eléctrica

absorbida

EN14511 - A35A35

Potencia eléctrica

absorbida

EN14511 - A35A50

Duración de

conexión

Refrigerante

R134a

Presión max

circuito frigorico

Caudal de aire

ventilador externo

Caudal de aire

ventilador interno

Campo tempera-

tura interior

Regulación de

temperatura

Campo tempera-

tura exterior

Nivel de protección

EN60529 -

lado armario

Nivel de protección

EN60529 -

lado ambiente

Nivel de ruido

Peso

Conformidad

V ~

bar

m³/h

°C

dB (A)

EMO60M

5800

4350

400 3~

600

2000

387

5,9

21,7

2340

3880

100%

1,8

2900

1450

+20 / +50

Mecanical

Thermostat

-20 / 50

IP54

IP34

150

EMO60N

6050

4530

460 3~

600

2000

387

6,8

23,5

2920

4520

100%

1,8

2900

1450

+20 / +50

Mecanical

Thermostat

20 / 50

IP54

IP34

150

EMO80M

7600

5700

400 3~

800

2000

387

8,1

30,7

3300

4910

100%

2,3

2900

+20 / +50

Mecanical

Thermostat

20 / 50

IP54

IP34

160

EMO80N

7950

5930

460 3~

800

2000

387

9,3

32,5

4035

5845

100%

2,3

2900

+20 / +50

Mecanical

Thermostat

20 / 50

IP54

IP34

160

EMOA0M

9400

7000

400 3~

800

2000

387

9,1

30,7

3650

5400

100%

2,15

2900

+20 / +50

Mecanical

Thermostat

20 / 45

IP54

IP34

180

EMOA0N

9850

7350

460 3~

800

2000

387

10,3

32,5

4380

6340

100%

2,15

2900

+20 / +50

Mecanical

Thermostat

20 / 45

IP54

IP34

180

P(W)

Useful cooling output

Potenza frigorifera utile

Nutzkühlleistung

Puissance frigorique utilisée

Potencia frigorica útil

ESP

ENG

ITA

DEU

FRA

Ta (°C)

Ambient temperature

Temperatura ambiente

Umgebungstemperatur

Température ambiante

Temperatura ambiente

Ti (°C)

Enclosure internal temperature

Temperatura interna armadio

Schaltschrank-Innentemperatur

Température intérieure armoire

Temperatura interior armario

15. Performances / Prestazioni Leistungen / Performances / Prestaciones

F. 15

EMO80M / EMO80N

EMO60M / EMO60N

EMOA0M / EMOA0N

16. Dimensions / Dimensioni / Abmessungen / Dimensions / Dimensiones

F. 16

EMO60M / EMO60N

EMO80M / EMO80N / EMOA0M / EMOA0N
