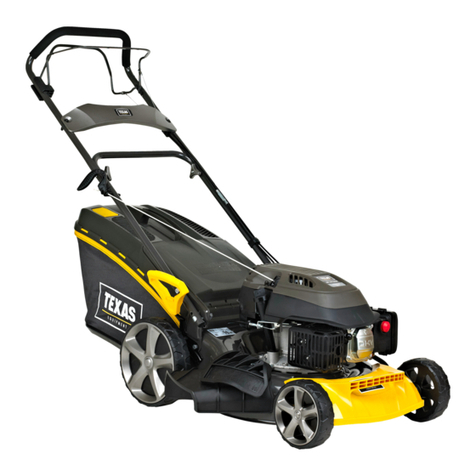

Texas MP46 User manual

MP46 –MP46TR –MP46TR/W
DK Betjeningsvejledning
GB User manual
Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 13.1
Tel. [phone] - www.texas.dk - [email protected]

2
Dansk
Sikkerhedsforskrifter........................................................................................................2
Monterings- og betjeningsvejledning ...............................................................................3
Identifikation af dele.........................................................................................................4
Opsamlerkasse................................................................................................................4
Montering.........................................................................................................................5
Kabeljustering (kun model MP46TR / MP46TR/W) .........................................................5
Bioklip (medfølger kun til model MP46TR / MP46TR/W).................................................6
Højdejustering .................................................................................................................6
Start og stop af motor......................................................................................................6
Olieskift............................................................................................................................7
Tændrør...........................................................................................................................7
Luftfilteret.........................................................................................................................8
Opbevaring og vedligeholdelse .......................................................................................8
Garantibestemmelser......................................................................................................9
Tekniske specifikationer ..................................................................................................9
Sikkerhedsforskrifter
Unge under 18 år må ikke benytte rotorklipperen.
Bær altid stramtsiddende fodtøj under klipningen.
Sørg for at eventuelle tilskuere er mindst 5 meter væk fra det sted, hvor du
arbejder med maskinen.
Når du klipper ved buske og på skråninger, kræves der speciel forsigtighed
(f.eks. klipning langs græskanter). Benyt eventuelt sikkerhedsfodtøj.
Sørg for at fjerne genstande som f.eks. sten og grene fra græsplænen, før
du klipper den.
Når motoren er startet, må du ikke tippe rotorklipperen fremover. Tip den
bagover, så knivene vender bort fra kroppen.
Registrering af produkt / Reservedele
Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk
Efter registrering kan Texas give dig en endnu bedre service.
Når du har registreret dit produkt, sørger Texas for at tilknytte relevant information
til produktet såsom reservedelstegning, manual, fejlfinding m.m. Derudover kan
Texas kontakte dig med relevant information vedrørende dit produkt.
Reservedelstegning over alle Texas’ produkter findes på vores hjemmeside
www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.
Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste
forhandler. Du finder forhandlerliste på www.texas.dk

3
Når knivene kører, må du under ingen omstændigheder stikke hænder eller
fødder ind under klippeskjoldet.
Motoren skal stoppes, når klippehøjden justeres.
Rengøring og vedligeholdelse af rotorklipperen må kun foretages, når
motoren er stoppet.
Stop altid motoren når klipperen ikke bruges.
Brændstof må kun påfyldes i fri luft. Aftør spildt brændstof før maskinen
startes. Gå mindst 3 meter væk fra påfyldningsstedet før maskinen startes.
Fyld aldrig brændstof på en varm motor. Vent til den er afkølet. Brug af åben
ild i nærheden af påfyldningsstedet er forbudt.
Når rotorklipperen transporteres, skal motoren være stoppet, og kniven stå
stille.
Rør aldrig ved tændrøret, når du starter maskinen eller arbejder med den.
Motorens omdrejningstal må af sikkerhedsmæssige grunde aldrig overskride
det omdrejningstal, der er angivet på typeskiltet.
Lad aldrig maskinen køre i et rum med dårlig ventilation.
Vær sikker på at kniven er ordentligt fastspændt, før du starter klipningen.
Brug altid arbejdshandsker, når du arbejder med kniven.
Slibning af kniven skal være ensartet (begge sider slibes) for at undgå
vibrationer i klipningen. Er kniven stødt på en forhindring, bør du lade en
fagmand efterse den. Har kniven fået beskadigelser, bør den udskiftes med
en ny.
Benyt kun originale reservedele.
Monterings- og betjeningsvejledning
Din plæneklipper er fremstillet i henhold til de seneste sikkerhedsspecifikationer.
Disse omfatter et knivbremsesystem, der standser motor og kniv på 5 sekunder, når
knivbremsen aktiveres. Enhver sikkerhedsforanstaltning er kun effektiv, når den
bliver fulgt nøjagtigt. Følg nedenstående beskrivelse nøje, når du monterer din
plæneklipper.
Bemærk: Der er ikke gashåndtag på denne model !

4
Identifikation af dele
A. Håndtag
B. Startsnor
C. Olieprop / Oliepåfyldning
D. Tændrørshætte
E. Udkasterklap
F. Benzinpåfyldning
G. Luftfilter
H. Primer
I. Højdejustering
J. Opsamler
Opsamlerkasse
Saml opsamleren som vist.
Den sorte metalbøjle monteres inden i låget.
Den sorte stofbund monteres på låget, som vist.
De hvide klips, der er påsynet posen klemmes ind
over den sorte bøjle.
* Billedet kan variere en smule fra faktisk model.
A.
B.
E.
I.
J.
C. D. H.
F. G.

5
Montering
Plæneklipperen er næsten opsamlet
komplet fra fabrikken.
Tag plæneklipperen ud af kassen og
træk i det øverste styr, i pilens retning.
Pas på at kablerne ikke kommer i
klemme.
Når styret er foldet ud, spændes de 2
vingemøtrikker(2).
Spænd vingemøtrikkerne (1) midt på
styre.
Kabeljustering (kun model MP46TR / MP46TR/W)
Fremtrækskablet kan justeres på denne model og bruges
ved evt. fremtræksproblem eller hvis hjulene låser ved
baglæns kørsel.
Hvis man oplever at selvtrækket ikke fungere ordentligt
f.eks. efter nogle timers kørsel (når rem bliver slidt til), kan
dette løses ganske enkelt ved at justere beslaget midt på
kablet langs styret (fig. 1).
Det gøres på følgende måde:
1. Løsn nederste styrbøjle for fremtræk (fig. 2).
(Det gør justeringsbolten nemmere at dreje)
2. Drej den store nederste metal bolt (a) op/ned for at
løsne/stramme kablet:
- med uret/nedad strammer kablet
- mod uret/opad løsner kablet
Oftest vil det være nødvendigt at stramme kablet.
3. Den lille bolt (b) skruen ned, så den låser den store bolt fast.
4. Monter styrbøjlen igen og tjek om justerings er perfekt.
Et kabel kan blive løst med tiden og behøver
opstramning. Gentag ovenstående procedure,
hvis det sker.
Motor stopkabel kan justeres ved motoren.
1
2
Fig. 2
Fig. 1
a
b

6
Bioklip (medfølger kun til model MP46TR / MP46TR/W)
Ved brug af bioklip skal bioklipskærmen monteres
i bagudkasterhullet.
Vær opmærksom på at ved brug af bioklip skal
opsamlerkassen afmonteres.
Udkasterklappen er med til at holde indsatsen for bioklip
på plads under kørsel.
Løs bioklip skærm kan købes separat til MP46 på
www.texas.dk. Bestillingsnr. 409032
Højdejustering
Plæneklipperen har central højdejustering.
Brug håndtaget ved højre baghjul til at justere klippehøjden.
Start og stop af motor
HUSK: Kontroller altid motorolie før start!
Olieniveauet skal altid være mellem min. og max. på oliepinden.
Efterfyld med SAE-30 olie.
Brug kun blyfri 95 oktan brændstof på motoren. Overfyld aldrig tanken.
Pump primerbolden (A) ifølge skemaet herunder:
Temperatur
Pres
> 5- 15C
2-4
> 15C
1-3
Træk håndtaget (B), der løsner knivbremsen,
ind til styrehåndtaget, og træk i startsnoren.
Før altid startsnoren tilbage til motoren.
Træk håndtaget (C) op for at aktivere den
selvkørende funktion.
Håndtaget (B) skal være trukket ind til styrehåndtaget
så længe der arbejdes med maskinen.
Slippes håndtaget, stopper motoren (og dermed også
kniven) i løbet af 5 sekunder.
C
B
A

7
Olieskift
Olien bør skiftes første gang efter 5 timer, derefter mindst 1 gang om året.
1. Lad motoren køre 5 minutter, så olien når at blive varmet op. Dette gør, at den
løber lettere, og at olieskiftet bliver mere komplet.
2. Efter 5 minutter slukkes motoren. Afmonter tændrørshætten. Motorens
oliebundprop kan nu skrues løs, og olien løber ud af motoren. Husk at have en
passende beholder klar.
Bemærk at motoren kun må vippes bagover, i en max 45 graders vinkel.
Bundproppen kan nu skrues i på ny, og ny olie kan hældes i motoren.
3. Dette gøres ved at fjerne oliepinden og hælde den rigtige mængde olie på.
4. Monter tændrørshætten.
Alternativt kan der anvendes et oliesugersæt.
1. Sug olien op igennem oliepåfyldningshullet med
sprøjten. (Se afsnit Idenstifikation af dele, Pos C)
Brug slangen som forlænger, til at komme
helt ned i bunden af motoren. Fyld den brugte olie på
den medfølgende dunk.
2. Fyld frisk olie på motoren, type SAE30.
Brug målepinden på olieproppen, til at kontrollere
oliemængden.
Husk at skaffe dig af med den brugte olie, så den ikke er til gene for naturen.
Brug din lokale genbrugsstation.
Tændrør
1. Fjern tændrørshætten.
2. Børst skidt og snavs væk fra tændrøret.
3. Brug en tændrørsnøgle til at løsne tændrøret.
4. Check om isoleringen er intakt.
5. Rens tændrøret med en stålbørste.
6. Mål elektrodeafstanden, pas på ikke at beskadige elektroden.
7. Afstanden bør være: 0,7 - 0,8 mm
8. Hvis tændrøret er ubeskadiget, monter igen. Ellers udskiftes med nyt type Denso
W20EPR-U.
9. Monter tændrørshætten.

8
Luftfilteret
Luftfilteret skal efterses og renses jævnligt. Hvis filteret ikke er blevet renset i en
længere periode, vil dette kunne mærkes på motorens kraftoverførsel, samt kunne
beskadige motoren.
1. Rengør let omkring luftfilteret inden det fjernes.
2. Tryk de to flapper ned og træk forsigtigt dækslet af.
3. Tag forsigtigt papirfilteret ud og undersøg det. Børst det med en blød børste.
Hvis det er meget snavset, skal det udskiftes. Pas på der ikke kommer snavs ind
i indsugningen.
4. Afvask det sorte skumelement i højre side i varmt vand med sæbe.
5. Tryk vandet ud af elementet og lad det tørre. Dryp et par dråber SAE-30 olie på
filteret, så det bliver let fugtigt af olie, og jævnt fordelt. Tryk forsigtigt evt.
overskydende olie ud.
Elementet sættes igen på plads.
7. Vær opmærksom på at alle dele er samlet rigtigt og lukket korrekt, som vist på
billedet.
Opbevaring og vedligeholdelse
Vedligehold løbende din plæneklipper: Kontroller løbende alle bolte, skruer,
møtrikker og klippeskjold. Sørg altid for at kniven er skarp. Det anbefales at udskifte
kniven minimum hvert andet år.
Det er en god idé at tage din plæneklipper til et årligt servicecheck hos din
autoriserede serviceforhandler. Se nærmeste serviceværksted på www.texas.dk.
Opbevaring: Efter brug bør din plæneklipper opbevares i et tørt og rent rum.
Rengør maskinen hver gang efter brug.
Græs og snavs skal løbende fjernes fra undersiden af klippeskjoldet. Ved tipning af
plæneklipperen (for rengøring) anbefales det at tippe forenden opad (max. 45
grader). Tipper du den til siden, skal karburator og luftfilter altid vende opad, da
olien ellers kan løbe ud og ødelægge motoren. Vær opmærksom på at fjerne
tændrørskablet, før klipperen vedligeholdes.
Vinteropbevaring: Tøm benzintanken helt, og lad derefter motoren køre indtil
benzinen i karburatoren er opbrugt. Tændrørskablet fjernes.

9
Fjern tændrøret og tilsæt en spiseskefuld olie (motorolie) i tændrørsåbningen. Træk
i startsnoren for at fordele olien. Derefter monteres tændrøret igen, men ikke kablet.
Skift olie jfr. afsnittet ovenfor.
Til sidst rengøres klipperen grundigt. Dyp en pudseklud i olie og smør de forskellige
dele for at modvirke rust.
Garantibestemmelser
Der ydes 2 års reklamationsret på din plæneklipper.
Reklamationsretten omfatter materiale- og/eller fabrikationsfejl.
Der ydes ikke garanti for skader opstået pga. slid, samt dårlig behandling og
manglende vedligeholdelse.
Reklamationsretten dækker ikke rensning af brændstofsystemet,
udskiftning/justering af startsnor, startfjeder, tændrør, knive/knivholder, remme og
kabler idet disse er indbefattet af naturligt slid.
Reklamationsretten dækker ikke, hvis der er anvendt uoriginale reservedele.
Hvorvidt en sag er en garantisag eller ej, afgøres i hvert tilfælde af et autoriseret
serviceværksted.
Din købskvittering er gældende som garantibevis, hvorfor den altid bør gemmes.
HUSK: Ved køb af reservedele samt ved enhver anmodning om garantireparation,
skal motornummer og modelbetegnelse opgives!
Tekniske specifikationer
Model
MP46
MP46TR Combi
Motor
Powerline TG475
Powerline TG475
Fremdrift
Skub
Selvkørende
Klippebredde
46 cm
46 cm
Højdejustering
Central 5 positioner 25-70 mm
Central 5 positioner 25-70 mm
Klippeskjold
Metal
Metal
Klippesystem
Opsamling, bagudkast
Opsamling, bioklip, bagudkast
Hjul størrelse
7” / 7”
7” / 7”
Model
MP46TR/W
Motor
Powerline TG475
Fremdrift
Selvkørende
Klippebredde
46 cm
Højdejustering
Central 5 positioner 25-70 mm
Klippeskjold
Metal
Klippesystem
Opsamling, bagudkast
Hjul størrelse
7” / 10”

10
English
Technical specifications.................................................................................................10
Safety instructions.........................................................................................................11
Mounting- and operation................................................................................................11
Identification of parts .....................................................................................................12
Mounting of the handle..................................................................................................12
Mulching (only model MP46TR / MP46TR/W)...............................................................13
Cable adjustment (only model MP46TR / MP46TR/W) .................................................13
Height adjustment..........................................................................................................13
Grass collector...............................................................................................................14
Start and stop of engine ................................................................................................14
Spark plug .....................................................................................................................15
Air filter ..........................................................................................................................16
Storing and maintenance...............................................................................................16
Warranty........................................................................................................................17
Technical specifications
Model
MP46
MP46TR Combi
Engine
TG475
TG475
Drive
Push
Self-propelled
Cutting width
46 cm
46 cm
Height adjustment
Central - 5 positions 25-70 mm
Central - 5 positions 25-70 mm
Deck
Steel
Steel
Cutting system
Collection
Collection and mulching
Wheel size
7” / 7”
7” / 7”
Model
MP46TR/W
Engine
TG475
Drive
Self-propelled
Cutting width
46 cm
Height adjustment
Central - 5 positions 25-70 mm
Deck
Steel
Cutting system
Collection
Wheel size
7” / 10”
Spare parts
Part list and explosive drawings for the specific product, can be found
on our website www.texas.dk
If you help find part numbers yourself, it will ease the service.
For purchase of spare parts, please contact your dealer.
