TFA 60.3024.01 User manual

Bedienungsanleitung
Quarz-Uhrwerk mit Uhrzeigerset
Kat. Nr. 60.3024.01
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
•Lesen Sie sich bitte die Bedienungsanleitung genau durch.
•Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen
des Geräts und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
•Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht wer-
den, übernehmen wir keine Haftung.
•Beachten Sie besonders die Sicherheitshinweise!
•Bewahren Sie diese Anleitung gut auf!
2. Lieferumfang
• Quarz-Uhrwerk
• Zwei Uhrzeigersets
• Bedienungsanleitung
3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick
• Leises Sweep-Quarzuhrwerk
• Ideal um sich eine eigene Uhr zu basteln
4. Zu Ihrer Sicherheit
• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Ver-
wenden Sie das Produkt nicht anders, als in dieser Anleitung beschrieben wird.
Vorsicht!
Verletzungsgefahr:
• Nicht für Kinder unter drei Jahren geeignet.
• Kleinteile (z.B. Schraube) können bei Verschlucken lebensgefährlich sein.
• Halten Sie das Gerät und die Batterie außerhalb der Reichweite von Kindern.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebens-
gefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu
schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie
könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort
medizinische Hilfe in Anspruch.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen.
Explosionsgefahr!
• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst
schnell ausgetauscht werden.
• Sollte eine Batterie ausgelaufen sein, vermeiden Sie Kontakt mit Haut, Augen und
Schleimhäuten. Spülen Sie ggf. umgehend die betroffenen Stellen mit Wasser und
suchen Sie einen Arzt auf.
Wichtige Hinweise zur Produktsicherheit!
• Setzen Sie das Gerät nicht extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Die Uhrzeiger sind fragil und leicht verbiegbar.
• Vor Feuchtigkeit schützen!

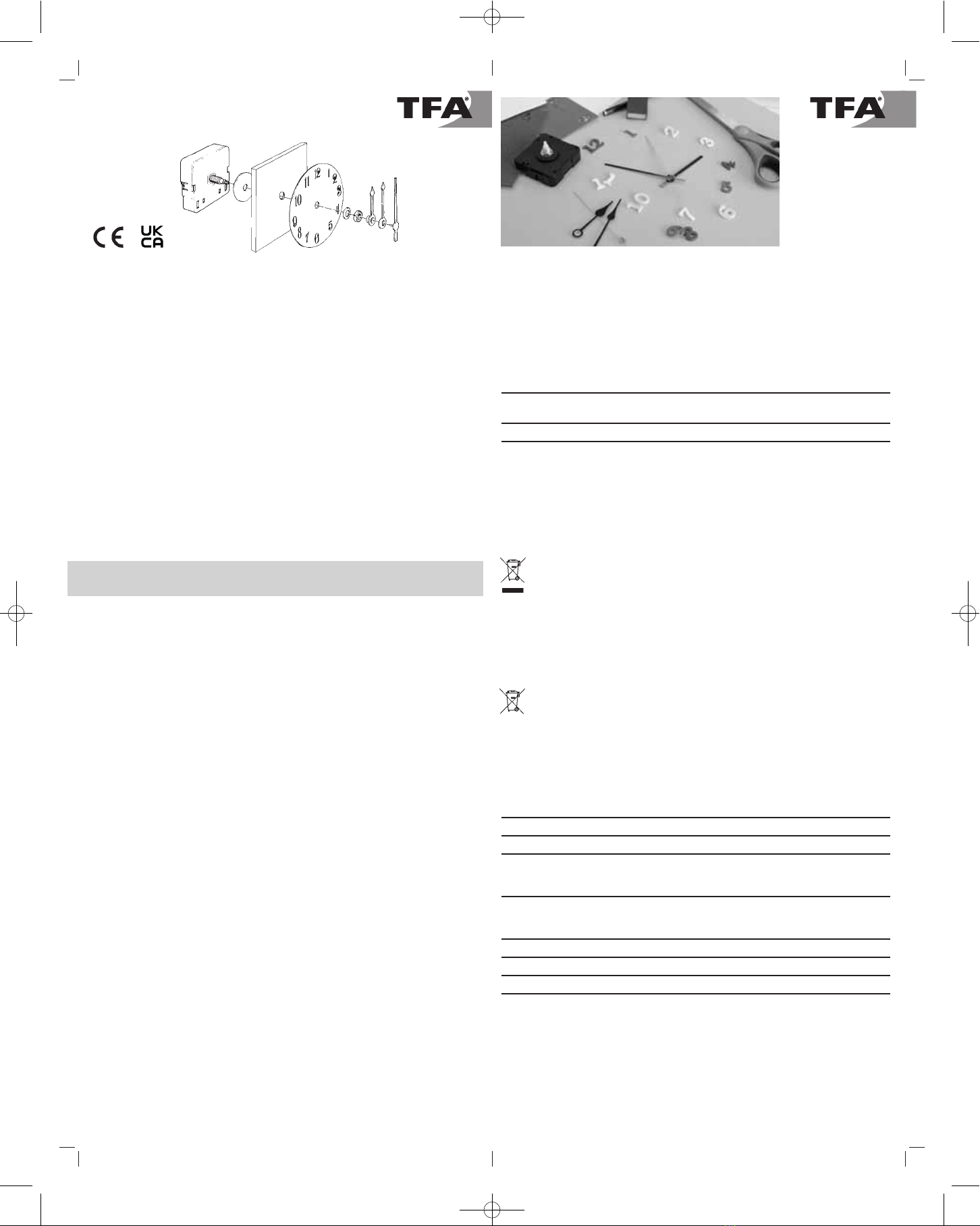

5. Zusammenbau
• Entfernen Sie die Mutter (Gewindeschraube) und die Unterlegscheibe.
• Achten Sie darauf, dass die Gummischeibe dabei nicht verloren geht.
• Setzen Sie nun das Uhrwerk mit dem Gewinde in das selbstgebastelte Ziffernblatt.
• Befestigen Sie jetzt alles (Gummischeibe, selbstgebautes Ziffernblatt und Unterleg-
scheibe) mit der Mutter.
• Setzen Sie als erstes den Stundenzeiger und dann den Minutenzeiger auf das Gewinde
und stellen Sie beide auf 12 Uhr.
• Befestigen Sie alles mit dem Sekundenzeiger und stellen Sie ihn ebenfalls auf 12 Uhr.
• Achten Sie darauf, dass die Uhrzeiger nicht beim Montieren verbogen werden und sich
somit gegenseitig blockieren.
6. Inbetriebnahme
• Legen Sie eine neue Batterie (1,5 V AA) in das Batteriefach ein, +/- Pol wie abgebildet.
• Das Gerät ist jetzt betriebsbereit.
Einstellen der Uhrzeit
• Stellen Sie mit dem grünen Einstellrad auf der Rückseite die aktuelle Zeit ein.
• Nicht direkt an den Zeigern drehen! Die Mechanik der Uhr kann dadurch beschädigt
werden.
7. Pflege und Wartung
• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder
Lösungsmittel verwenden!
• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.
8. Batteriewechsel
• Sobald die Funktion der Batterie schwächer wird, wechseln Sie bitte die Batterie.
• Legen Sie eine neue Batterie 1,5 V AA in das Batteriefach. Achten Sie auf die richtige
Polarität beim Einlegen der Batterie.
9. Fehlerbeseitigung
Problem Lösung
Keine Zeigerbewegung ➜ Batterie polrichtig einlegen
➜ Batterie wechseln
Unkorrekte Anzeige ➜ Batterie wechseln
Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an
den Händler, bei dem Sie das Produkt gekauft haben.
10. Entsorgung
Dieses Produkt und die Verpackung wurden unter Verwendung hochwertiger Materialien
und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Dies ver-
ringert den Abfall und schont die Umwelt.
Entsorgen Sie die Verpackung umweltgerecht über die eingerichteten Sammelsysteme.
Entsorgung des Elektrogeräts
Entnehmen Sie nicht festverbaute Batterien und Akkus aus dem Gerät und entsor-
gen Sie diese getrennt.
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro-
und Elektronik-Altgeräten (WEEE) gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist ver-
pflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen
Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.
Die Rückgabe ist unentgeltlich. Beachten Sie die aktuell geltenden Vorschriften!
Entsorgung der Batterien
Batterien und Akkus dürfen keinesfalls in den Hausmüll. Sie enthalten Schadstoffe,
die bei unsachgemäßer Entsorgung der Umwelt und der Gesundheit Schaden zufü-
gen können. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien
und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden
Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben. Die
Rückgabe ist unentgeltlich.
Die Bezeichnungen für enthaltene Schadstoffe sind: Cd=Cadmium, Hg=Quecksilber,
Pb=Blei.
11. Technische Daten
Spannungsversorgung: Batterie 1 x 1,5 V AA (nicht inklusive)
Gehäusemaße: 56 x 34 x 56 mm
Zeiger-Set 1 Sekundenzeiger: 83 mm;
Minutenzeiger: 76 mm;
Stundenzeiger: 54 mm
Zeiger-Set 2 Sekundenzeiger: 81 mm;
Minutenzeiger: 76 mm;
Stundenzeiger: 56 mm
Achslänge 17 mm
Gewicht: 51 g (nur das Gerät)
Geeignet für Ziffernblätter mit max. 6 mm Stärke.
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, 97877 Wertheim, Deutschland
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die techni-
schen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.
Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der
Artikel-Nummer in das Suchfeld.
www.tfa-dostmann.de 09/23
Instruction manuals
www.tfa-dostmann.de/en/service/downloads/instruction-manuals
TFA_No. 60.3024_Anleitung_09_23 04.09.2023 16:47 Uhr Seite 1

Instruction manual
Quartz movement and hands
Cat.-No. 60.3024.01
Thank you for choosing this instrument from TFA.
1. Before you use this product
•Please make sure you read the instruction manual carefully.
•Following and respecting the instructions in your manual will prevent damage to
your instrument and loss of your statutory rights arising from defects due to incorrect
use.
•We shall not be liable for any damage occurring as a result of non-following of these
instructions.
•Please pay particular attention to the safety notices!
•Please keep this instruction manual safe for future reference.
2. Delivery contents
• Quartz movement
• Two different sets of hands
• Instruction manual
3. Field of operation and all the benefits of your new instrument at a glance
• Quiet “sweep” quartz movement
• Ideal to build your own clock
4. For your safety
• This product is exclusively intended for the field of application described above. It
should only be used as described within these instructions.
Caution!
Risk of injury:
• Not suitable for children under three years of age.
• Small pieces (for example screws) can be fatal if swallowed.
• Keep this device and the battery out of reach of children.
• Batteries contain harmful acids and may be hazardous if swallowed. If a battery is swal-
lowed, this can lead to serious internal burns and death within two hours. If you suspect
a battery could have been swallowed or otherwise caught in the body, seek medical help
immediately.
• Batteries must not be thrown into a fire, short-circuited, taken apart or recharged. Risk
of explosion!
• Low batteries should be changed as soon as possible to prevent damage caused by
leaking.
• Avoid contact with skin, eyes and mucous membranes when handling leaking batteries.
In case of contact, immediately rinse the affected areas with water and consult a doctor.
Important information on product safety!
• Do not expose the device to extreme temperatures, vibrations or shocks.
• Protect it from moisture.
• The clock hands are fragile and easily bendable.

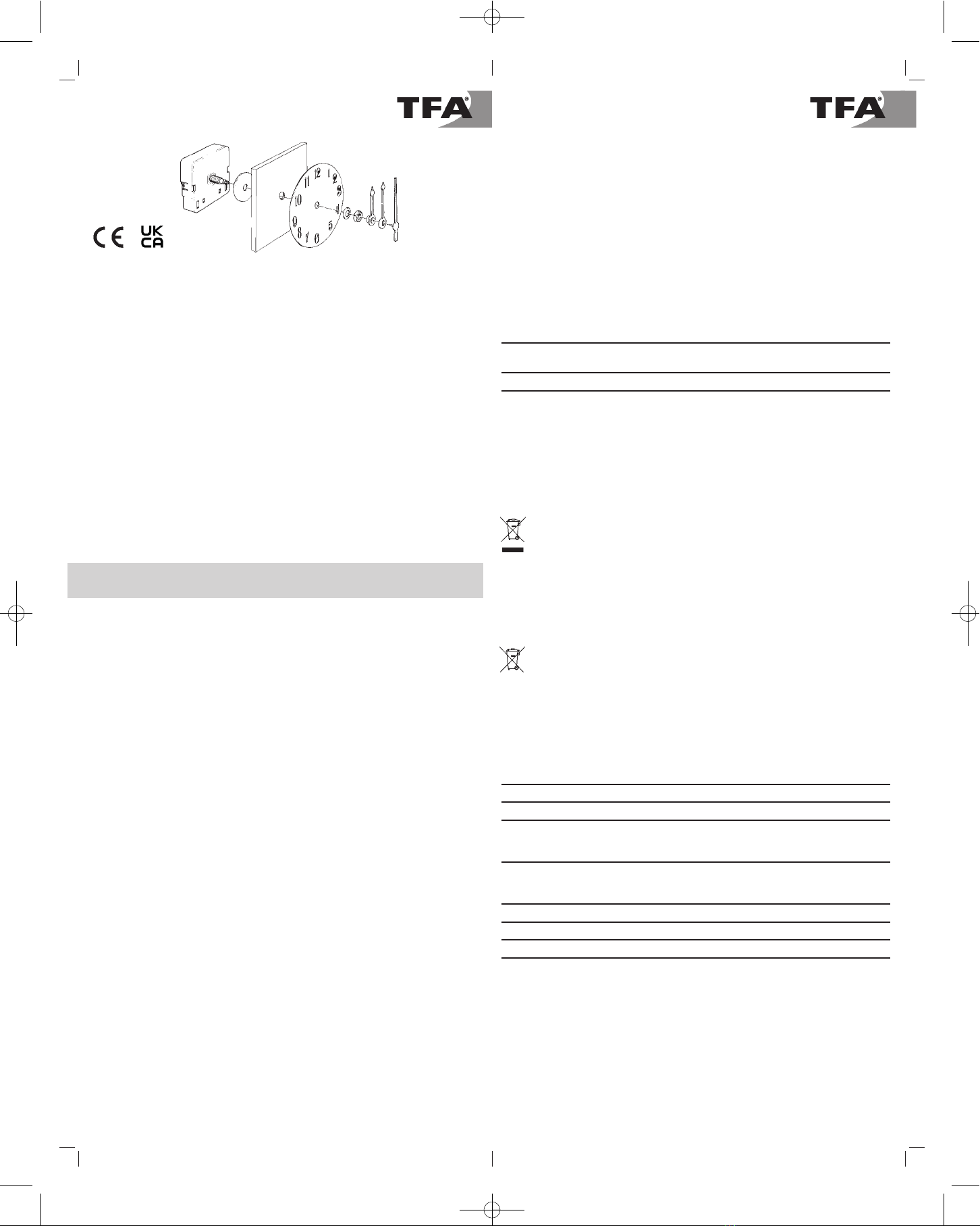

5. Assembly
• Remove the screw nut and the washer.
• Make sure that the rubber washer does not get lost.
• Now put the movement with the thread in the self-made dial.
• Now attach everything (rubber washer, self-made dial and washer) with the screw nut.
• At first, insert the clock's hour hand and then the minute hand on the thread and set
both to 12 o'clock.
• Now attach everything with the clock's second hand and set it also to 12 o'clock
• Make sure that the clock hands are not bent during assembly as this could block the
movement.
6. Getting started
• Insert a new battery 1,5 V AA and ensure that the battery polarities are correct.
• The unit is ready for use.
Setting of the clock
• Turn the green setting wheel at the back and set the actual time.
• Do not turn the clock hands directly! The mechanism of the clock could be damaged.
7. Care and maintenance
• Clean the device with a soft damp cloth. Do not use solvents or scouring agents.
• Remove the battery if you do not use the device for a long period of time.
• Keep the device in a dry place.
8. Battery replacement
• Change the battery when the function of the battery becomes weak.
• Insert a new battery 1,5 V AA and ensure that the battery polarities are correct.
9. Troubleshooting
Problems Solution
Clock hands do not move ➜ Ensure that the battery polarity is correct
➜ Change the battery
Incorrect indication ➜ Change the battery
If your device fails to work despite these measures contact the supplier from whom you
purchased it.
10. Waste disposal
This product and its packaging have been manufactured using high-grade materials and
components which can be recycled and reused. This reduces waste and protects the envi-
ronment.
Dispose of the packaging in an environmentally friendly manner using the collection sys-
tems that have been set up.
Disposal of the electrical device
Remove non-permanently installed batteries and rechargeable batteries from the
device and dispose of them separately.
This product is labelled in accordance with the EU Waste Electrical and Electronic
Equipment Directive (WEEE).
This product must not be disposed of in ordinary household waste. As a consumer,
you are required to take end-of-life devices to a designated collection point for the
disposal of electrical and electronic equipment, in order to ensure environmentally-
compatible disposal. The return service is free of charge. Observe the current
regulations in place!
Disposal of the batteries
Never dispose of empty batteries and rechargeable batteries with ordinary house-
hold waste. They contain pollutants which, if improperly disposed of, can harm the
environment and human health. As a consumer, you are required by law to take
them to your retail store or to an appropriate collection site depending on national
or local regulations in order to protect the environment. The return service is free
of charge.
The symbols for the contained heavy metals are:
Cd=cadmium, Hg=mercury, Pb=lead.
11. Specifications
Power consumption: Battery 1 x 1.5 V AA (not included)
Housing dimension: 56 x 34 x 56 mm
Hands set 1 Second hand: 83 mm;
Minute hand: 76 mm;
Hour hand: 54 mm
Hands set 2 Second hand: 81 mm;
Minute hand: 76 mm;
Hour hand: 56 mm
Shaft length 17 mm
Weight: 51 g (instrument only)
Suitable for dials up to 6 mm thickness.
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, 97877 Wertheim, Germany
No part of this manual may be reproduced without written consent of TFA Dostmann. The technical data are correct at the
time of going to print and may change without prior notice.
The latest technical data and information about this product can be found in our homepage by simply entering the prod-
uct number in the search box.
www.tfa-dostmann.de 09/23
pCNm
www.tfa-dostmann.de
Les instructions en français peuvent être trouvées sur notre site Web.
Le istruzioni in italiano possono essere trovate sul nostro sito web.
De instructies in het Nederlands kunt u vinden op onze website.
Las instrucciones en español se pueden encontrar en nuestro sitio web.
TFA_No. 60.3024_Anleitung_09_23 04.09.2023 16:47 Uhr Seite 2

Mode d'emploi
Mouvement à quartz avec aiguilles d’horloge
Réf. 60.3024.01
Nous vous remercions d'avoir choisi l'appareil de la Société TFA.
1. Avant d'utiliser votre appareil
•Veuillez lire attentivement le mode d'emploi.
•En respectant ce mode d'emploi, vous éviterez d'endommager votre appareil et de
perdre vos droits légaux en cas de défaut si celui-ci résulte d’une utilisation non-
conforme.
•Nous n'assumons aucune responsabilité pour des dommages qui auraient été causés
par le non-respect du présent mode d'emploi.
•Suivez bien toutes les consignes de sécurité !
•Conservez soigneusement le mode d'emploi !
2. Contenu de la livraison
• Mouvement à quartz
• Deux paquets différents d'aiguilles d’horloge
• Mode d'emploi
3. Aperçu du domaine d'utilisation et tous les avantages de votre nouvel appareil
• Mouvement à quartz silencieux « Sweep »
• Idéal pour construire votre propre horlog
4. Pour votre sécurité
• L'appareil est destiné uniquement à l'utilisation décrite ci-dessus. Ne l'utilisez jamais à
d'autres fins que celles décrites dans le présent mode d'emploi.
Attention !
Danger de blessure :
• Ne convient pas aux enfants de moins de trois ans.
• Les petites pièces (par exemple les vis) peuvent être mortelles.
• Placez votre appareil et la pile hors de la portée des enfants.
• Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le
cas d’une ingestion. Si une pile a été avalée, elle peut entraîner des brûlures internes
graves ainsi que la mort dans l’espace de 2 heures. Si vous craignez qu’une pile ait pu
être avalée ou ingérée d’une autre manière, quelle qu’elle soit, contactez immédiatement
un médecin d’urgence.
• Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne
les rechargez pas. Risque d'explosion !
• Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite.
• Évitez tout contact de la peau, des yeux et des muqueuses avec le liquide des piles. En
cas de contact, rincez immédiatement les zones concernées à l’eau et consultez un
médecin.
Conseils importants de sécurité du produit !
• Évitez d’exposer l’appareil à des températures extrêmes, à des vibrations ou à des chocs.
• Protégez-le contre l'humidité.
• Soyez prudent avec les aiguilles de l'horloge celles-ci sont fragiles et facilement pliables.
5. Assemblage
• Retirez le boulon et la rondelle.
• Faites attention de ne pas perdre la rondelle en caoutchouc.
• Maintenant, mettez le mouvement fileté dans le cadran assemblé.
• Fixez le tout (rondelle de caoutchouc, cadran assemblé et rondelle) avec le boulon.
• Insérez tout d’abord l’aiguille des heures sur la vis filetée et mettez-la à 12 heures .
• Insérez ensuite l'aiguille des minutes sur la vis filetée et mettez-la également à 12 heures.
• Fixez le tout avec l'aiguille des secondes et mettez-la également à 12 heures.
• Assurez-vous que les aiguilles de l'horloge ne sont pas pliées lors du montage et ne se
bloquent pas mutuellement.
6. Mise en service
• Insérez une nouvelle pile 1,5 V AA, pôles +/- comme indiqué.
• Votre appareil est maintenant prêt à fonctionner.
Réglage de l'heure
• Tournez le bouton vert au revers pour le réglage de l'heure réglez l'heure actuelle.
• Ne tournez pas les aiguilles directement, cela pourrait endommager le système mécani-
que de l'horloge.
7. Entretien et maintenance
• Pour le nettoyage de l'appareil, utilisez un chiffon doux et humide. N’utilisez pas de sol-
vants ou d’agents abrasifs !
• Enlevez la pile si vous n'utilisez pas votre appareil pendant une durée prolongée.
• Conservez votre appareil dans un endroit sec.
8. Remplacement de la pile
• Remplacez la pile si la fonction de la pile devient plus faible.
• Insérez une nouvelle pile 1,5 V AA. Contrôlez la bonne polarité de la pile avant de l'insérer.
9. Dépannage
Problème Solution
Aucun mouvement ➜ Contrôlez la bonne polarité de la pile
des aiguilles
➜ Changez la pile
Indication incorrecte ➜ Changez la pile
Si votre appareil ne fonctionne toujours pas malgré ces mesures, adressez-vous au ven-
deur auquel vous avez acheté votre appareil.
10. Traitement des déchets
Ce produit et son emballage ont été fabriqués avec des matériaux de haute qualité qui peu-
vent être recyclés et réutilisés. Cela permet de réduire les déchets et de protéger l’environ-
nement. Éliminez les emballages de manière respectueuse de l'environnement par le biais
des systèmes de collecte établis.
Mise au rebut de l'appareil électrique
Retirez de l'appareil les piles et les batteries rechargeables qui ne sont pas instal-
lées de façon permanente et jetez-les séparément.
Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets
électriques et électroniques (WEEE).
L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L’utilisateur
s’engage, pour le respect de l’environnement, à déposer l’appareil usagé dans un
centre de traitement agréé pour les déchets électriques et électroniques. La collec-
te est gratuite. Respectez les réglementations en vigueur !
Élimination des piles
Les piles et les batteries rechargeables ne doivent pas être jetées dans les détritus
ménagers. Elles contiennent des polluants qui peuvent nuire à l'environnement et à
la santé si elles sont éliminées de manière inappropriée. En tant qu'utilisateur, vous
avez l'obligation légale de rapporter les piles et les batteries rechargeables usagées
à votre revendeur ou de les déposer dans une déchetterie proche de votre domicile
conformément à la réglementation nationale et locale. La collecte est gratuite.
Les métaux lourds sont désignés comme suit :
Cd = cadmium, Hg = mercure, Pb = plomb.
11. Caractéristiques techniques
Alimentation Pile 1 x 1,5 V AA (non incluse)
Mesure de boîtier 56 x 34 x 56 mm
Aiguille numéro 1 L'aiguille des secondes : 83 mm ;
L'aiguille des minutes : 76 mm ;
L'aiguille des heures : 54 mm
Aiguille numéro 2 L'aiguille des secondes : 81 mm ;
L'aiguille des minutes : 76 mm ;
L'aiguille des heures : 56 mm
Longueur axe 17 mm
Poids 51 g (appareil seulement)
Convient pour les cadrans avec un maximum de 6 mm d'épaisseur.
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, 97877 Wertheim, Allemagne
La reproduction, même partielle, du présent mode d'emploi est strictement interdite sans l'accord explicite de TFA Dost-
mann. Les caractéristiques techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modi-
fiées sans avis préalable. Les dernières données techniques et les informations concernant votre produit peuvent être
consultées en entrant le numéro de l'article sur notre site Internet.
www.tfa-dostmann.de 09/23
TFA_No. 60.3024_Anl_F_I_NL_E_09 04.09.2023 17:12 Uhr Seite 1

Istruzioni per l'uso
Meccanismo di orologeria al quarzo con lancette
Cat. N. 60.3024.01
Vi ringraziamo per aver scelto l'apparecchio della TFA.
1. Prima di utilizzare l'apparecchio
•Leggete attentamente le istruzioni per l'uso.
•Seguendo le istruzioni per l'uso, eviterete anche di danneggiare il prodotto e di pre-
giudicare, a causa di un utilizzo scorretto, i diritti di consumatore che vi spettano per
legge.
•Decliniamo ogni responsabilità per i danni derivanti dal mancato rispetto delle pre-
senti istruzioni per l'uso.
•Prestate particolare attenzione alle misure di sicurezza!
•Conservate con cura queste istruzioni per l'uso.
2. La consegna include
• Meccanismo al quarzo
• Set di due lancette dell'orologio
• Istruzioni per l'uso
3. Utilizzi e vantaggi del vostro nuovo apparecchio
• Meccanismo sweep al quarzo silenzioso
• Ideale per costruire il proprio orologio
4. Per la vostra sicurezza
• Il prodotto è adatto esclusivamente agli utilizzi di cui sopra. Non utilizzate il prodotto in
maniera diversa da quanto descritto in queste istruzioni.
Attenzione!
Pericolo di lesioni:
• Non adatto a bambini sotto i tre anni.
• Le parti molto piccole (ad es. vite) possono costituire un pericolo mortale.
• Tenere il dispositivo e la batteria lontano dalla portata dei bambini.
• Le batterie contengono acidi nocivi per la salute. Se ingerite, le batterie possono essere
mortali. Se una batteria venisse ingerita, potrebbe causare gravi ustioni interne e portare
alla morte nel giro di due ore. Se si sospetta che una batteria sia stata ingerita o inserita
nel corpo in altra maniera, consultare immediatamente un medico.
• Non gettare le batterie nel fuoco, non polarizzarle in maniera scorretta, non smontarle e
non cercare di ricaricarle. Pericolo di esplosione!
• Sostituire quanto prima le batterie esauste, in modo da evitare perdite.
• Evitare il contatto del liquido delle batterie con la pelle, gli occhi e le mucose. In casi di
contatto, sciacquare subito la zona interessata con acqua e consultare un medico.
Avvertenze sulla sicurezza del prodotto!
• Non esporre l'apparecchio a temperature estreme, vibrazioni e urti.
• Proteggere dall’umidità.
• Fate attenzione con le lancette. Sono fragili e facilmente piegabili.
5. Montaggio
• Rimuovete il dado e la rondella.
• Assicurarsi che la rondella di gomma non sia stata persa.
• Inserite ora il meccanismo con la vite filettata nel quadrante costruito.
• Collegate tutto (rondella di gomma, quadrante costruito e rondella filettata) con il dado.
• Inserite sulla vite filettata la lancetta delle ore e impostatela alle 12.00.
• Inserite poi la lancetta dei minuti e impostatela alle 12.00.
• Fissate tutto con la lancetta dei secondi e impostate anche questa alle 12.00.
• Assicuratevi che le lancette non siano state piegate durante il montaggio e quindi in con-
flitto tra loro.
6. Messa in funzione
• Inserire una batteria nuove tipo AA da 1,5 V, rispettando le corrette polarità.
• L'apparecchio è pronto per l'uso.
Impostazione orologio
• Impostare l'ora con la rotellina verde situata sul retro.
• Non girare direttamente le lancette: le meccaniche dell'orologio potrebbero danneggiarsi.
7. Cura e manutenzione
• Per pulire l'apparecchio utilizzare solo un panno morbido leggermente inumidito. Non
usare solventi o prodotti abrasivi.
• Rimuovere la batteria se non si utilizza l'apparecchio per un periodo prolungato.
• Collocare il dispositivo in un luogo asciutto.
8. Sostituzione della batteria
• Cambiare la batteria se la funzione del dispositivo è più debole.
• Inserire una batteria nuova AA da 1,5 V. Accertarsi di aver rispettato la corretta polarità.
9. Guasti
Problema Risoluzione del problema
Nessun movimento ➜ Inserire la batteria rispettando le corrette polarità
delle lancette
➜ Sostituire la batteria
Indicazione non corretta ➜ Sostituire la batteria
Qualora il vostro apparecchio continui a non funzionare nonostante queste procedure,
rivolgetevi al rivenditore presso il quale lo avete acquistato.
10. Smaltimento
Questo prodotto e il suo imballaggio sono stati realizzati utilizzando materiali e componenti
di alta qualità che possono essere riciclati e riutilizzati. Questo riduce i rifiuti e protegge
l'ambiente.
Smaltire gli imballaggi in modo ecologico attraverso i sistemi di raccolta in vigore.
Smaltimento del dispositivo elettrico
Rimuovere dal dispositivo le batterie estraibili e le batterie ricaricabili estraibili e
smaltirle separatamente.
Questo apparecchio è contrassegnato in conformità alla Direttiva UE sullo smalti-
mento delle apparecchiature elettriche ed elettroniche (WEEE).
Questo prodotto non deve essere smaltito insieme ai rifiuti domestici. Il consuma-
tore è tenuto a consegnare il vecchio apparecchio presso un punto di raccolta per
lo smaltimento di apparecchiature elettriche ed elettroniche ai fini di uno smalti-
mento ecologico. La restituzione è gratuita. Osservare i regolamenti in vigore!
Smaltimento delle batterie
È assolutamente vietato gettare le batterie e le batterie ricaricabili tra i rifiuti dome-
stici. Contengono sostanze tossiche che possono danneggiare l'ambiente e la salu-
te se smaltite in modo improprio. In qualità di consumatori, siete tenuti per legge a
smaltire le batterie usate presso i punti vendita o consegnarle presso altri enti pre-
posti al riciclaggio in conformità alle vigenti disposizioni nazionali o locali, ai fini di
uno smaltimento ecologico. La restituzione è gratuita.
Le sigle dei metalli pesanti contenuti sono: Cd=cadmio, Hg=mercurio, Pb=piombo
11. Dati tecnici
Alimentazione 1 batteria da 1,5 V AA (non fornita)
Dimensioni esterne 56 x 34 x 56 mm
Lancette-Set numero 1 Lancetta dei secondi: 83 mm;
Lancetta dei minuti: 76 mm;
Lancetta delle ore: 54 mm
Lancette-Set numero 2 Lancetta dei secondi: 81 mm;
Lancetta dei minuti: 76 mm;
Lancetta delle ore: 56 mm
Lunghezza asse 17 mm
Peso 51 g (solo apparecchio)
Adatto per quadranti con un massimo di 6 mm di spessore.
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, 97877 Wertheim, Germania
È vietata la pubblicazione delle presenti istruzioni o di parti di esse senza una precedente autorizzazione della TFA
Dostmann. I dati tecnici corrispondono allo stato del prodotto al momento della stampa e possono cambiare senza pre-
avviso.
È possibile trovare dati tecnici e informazioni aggiornate sul prodotto inserendo il numero di articolo sul nostro sito.
www.tfa-dostmann.de 09/23
TFA_No. 60.3024_Anl_F_I_NL_E_09 04.09.2023 17:12 Uhr Seite 2

Gebruiksaanwijzing
Kwarts uurwerk met wijzers
Cat.-Nr. 60.3024.01
Hartelijk dank dat u voor dit apparaat van TFA hebt gekozen.
1. Voordat u met het apparaat gaat werken
•Lees de gebruiksaanwijzing aandachtig door.
•Door rekening te houden met wat er in de handleiding staat, vermijdt u ook bescha-
digingen van het product en riskeert u niet dat uw wettelijke rechten door verkeerd
gebruik niet meer gelden.
•Voor schade die wordt veroorzaakt doordat u geen rekening houdt met de handlei-
ding aanvaarden wij geen aansprakelijkheid.
•Volg met name de veiligheidsinstructies op!
•Deze gebruiksaanwijzing goed bewaren a.u.b.!
2. Levering
• Kwarts uurwerk
• Twee verschillende wijzersets
• Gebruiksaanwijzing
3. Toepassing en alle voordelen van uw nieuwe apparaat in één oogopslag
• Geruisloos kwarts uurwerk "sweep”
• Ideaal om uw eigen klok te bouwen
4. Voor uw veiligheid
• Het product is uitsluitend geschikt voor de hierboven beschreven doeleinden. Gebruik
het product niet anders dan in deze handleiding is aangegeven.
Voorzichtig!
Kans op letsel:
• Niet geschikt voor kinderen jonger dan drie jaar.
• Het inslikken van onderdelen (bijv. een schroef) kan levensgevaarlijk zijn.
• Houd het apparaat en de batterij buiten de reikwijdte van kinderen.
• Batterijen bevatten zuren die de gezondheid schaden. Het inslikken van batterijen kan
levensgevaarlijk zijn. Als een batterij wordt ingeslikt, kan dit binnen 2 uur tot ernstige
interne brandwonden en tot fataal letsel leiden. Als u denkt dat de batterijen zijn ingeslikt
of in een willekeurig lichaamsdeel terecht zijn gekomen, dient u onmiddellijk medische
hulp te zoeken.
• Batterijen niet in het vuur gooien, niet kortsluiten, niet uit elkaar halen of opladen. Explo-
siegevaar!
• Zwakke batterijen moeten zo snel mogelijk worden vervangen om lekkage van de batte-
rijen te voorkomen.
• Als een batterij heeft gelekt, vermijd dan contact met de huid, ogen en slijmvliezen.
Spoel in geval van contact met batterijzuur de desbetreffende plekken onmiddellijk af
met water en raadpleeg een arts.
Belangrijke informatie voor de productveiligheid!
• Bescherm het apparaat tegen extreme temperaturen, trillingen en schokken.
• Tegen vocht beschermen.
• Wees voorzichtig met de wijzers. De wijzers zijn kwetsbaar en gemakkelijk buigbaar.
5. Montage
• Verwijder de moer en de ring.
• Zorg ervoor dat de rubberenscheif niet verloren gaat.
• Zet nu het uurwerk met de schroefdraad in de self-made wijzerplaat
• Bevestig nu alles (rubberenscheif, self-made wijzerplaat en ring) met de moer.
• Plaats eerst de urenwijzer op de schroefdraad en zet deze op 12 uur.
• Plaats vervolgens de minutenwijzer op de schroefdraad en zet deze ook op 12 uur.
• Bevestig alles met de secondewijzer en zet deze eveneens op 12 uur.
• Zorg ervoor dat de wijzers, bij de montage, niet gebogen worden, zodat ze elkaar ook
niet blokkeren.
6. Inbedrijfstelling
• Plaats er een nieuwe batterij 1,5 V AA in, +/- pool zoals afgebeeld.
• Het apparaat is nu bedrijfsklaar.
Tijdsinstelling
• De actuele tijd kunt u met de groene instelknop aan de achterkant instellen.
•
Niet rechtstreeks aan de wijzers draaien! De mechaniek van de klok kan worden beschadigd .
7. Schoonmaken en onderhoud
• Maak het apparaat met een zachte, enigszins vochtige doek schoon. Geen schuur- of
oplosmiddelen gebruiken!
• Verwijder de batterij, als u het apparaat langere tijd niet gebruikt.
• Bewaar het apparaat op een droge plaats.
8. Batterijwissel
• Vervang de batterij, zodra de functie van de batterij zwakker wordt.
• Plaats er een nieuwe batterij 1,5 V AA in. Let op de juiste polariteit bij het plaatsen van
de batterijen.
9. Storingswijzer
Probleem Oplossing
Geen wijzerbeweging ➜ Batterij in de juiste poolrichting plaatsen
➜ Batterij vervangen
Geen correcte weergave ➜ Batterij vervangen
Neem contact op met de verkoper bij wie u dit product gekocht heeft als uw apparaat
ondanks deze maatregelen nog steeds niet werkt.
10. Afvoeren
Dit product en de verpakking zijn vervaardigd van hoogwaardige materialen en onderdelen,
die kunnen worden gerecycled en hergebruikt. Dit vermindert afval en spaart het milieu.
Voer de verpakking op milieuvriendelijke wijze af via de daarvoor bestemde inzamelsyste-
men.
Afvoeren van het elektrisch apparaat
Verwijder niet vast ingebouwde batterijen en accu’s uit het apparaat en voer die
gescheiden af.
Dit apparaat is gemarkeerd in overeenstemming met de EU-richtlijn (WEEE) betref-
fende afgedankte elektrische en elektronische apparatuur.
Dit product mag niet met het huisvuil worden weggegooid. De gebruiker is ver-
plicht om de apparatuur in te leveren bij een als zodanig erkende inleverpunt voor
het afvoeren van afgedankte elektrische en elektronische apparatuur om een
milieuvriendelijk afvoeren te garanderen. Inleveren is gratis. Neem de geldende
voorschriften in acht!
Afvoeren van batterijen
Batterijen en accu's mogen niet met het huisvuil worden weggegooid. Zij bevatten
schadelijke stoffen die schadelijk kunnen zijn voor het milieu en de gezondheid
indien zij op onjuiste wijze worden afgevoerd. Als consument bent u wettelijk ver-
plicht om gebruikte batterijen en accu's bij uw verkoper in te leveren of naar de
daarvoor bestemde inleverpunten volgens de nationale of lokale bepalingen te
brengen om een milieuvriendelijk afvoeren te garanderen. Inleveren is gratis.
De benamingen van de zware metalen zijn: Cd=cadmium, Hg=kwik, Pb=lood
11. Technische gegevens
Spanningsvoorziening Batterij: 1 x 1,5 V C (niet inclusief)
Afmetingen behuizing 56 x 34 x 56 mm
Wijzer set 1 Seconden wijzer: 83 mm;
Minuten wijzer: 76 mm;
Uur wijzer: 54 mm
Wijzer set 2 Seconden wijzer: 81 mm;
Minuten wijzer: 76 mm;
Uur wijzer: 56 mm
Lengte van de hoofdas 17 mm
Gewicht: 51 g (alleen het apparaat)
Geschikt wijzerplaten met een maximum van 6 mm.
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, 97877 Wertheim, Duitsland
Deze gebruiksaanwijzing of gedeelten eruit mogen alleen met toestemming van TFA Dostmann worden gepubliceerd. De
technische gegevens van dit apparaat zijn actueel bij het ter perse gaan en kunnen zonder voorafgaande informatie wor-
den gewijzigd.
De nieuwste technische gegevens en informatie over uw product kunt u vinden door het invoeren van het artikelnummer
op onze homepage.
www.tfa-dostmann.de 09/23
TFA_No. 60.3024_Anl_F_I_NL_E_09 04.09.2023 17:12 Uhr Seite 3

Instrucciones de uso
Movimiento de cuarzo y con junto diferentes de manecillas
Cat. No. 60.3024.01
Muchas gracias por haber adquirido este dispositivo de TFA.
1. Antes de utilizar el dispositivo
•Lea detenidamente las instrucciones de uso.
•Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y
no comprometerá a sus derechos por vicios, previstos legalmente debido a un uso
incorrecto.
•No asumimos responsabilidad alguna por los daños originados por el incumplimien-
to de estas instrucciones de uso.
•Tenga en cuenta ante todo las advertencias de seguridad.
•Guarde estas instrucciones de uso en un sitio seguro.
2. Entrega
• Movimiento de cuarzo
• Dos juntos de manecillas
• Instrucciones de uso
3. Ámbito de aplicación y ventajas de su nuevo dispositivo
• Movimiento de cuarzo silencioso "Sweep"
• Ideal para construir su propio reloj
4. Para su seguridad
• El producto solo es adecuado para el ámbito de aplicación descrito anteriormente. No
emplee el dispositivo de modo distinto al especificado en estas instrucciones.
¡Precaución!
Riesgo de lesiones:
• No apto para niños menores de tres años.
• Las piezas pequenas se pueden tragar (P. ej. tornillo) puede llegar a ser mortal.
• Las piezas pequeñas pueden ser tragadas por los niños (menores de tres años).
• Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren.
Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a
la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro
modo, busque inmediatamente ayuda médica.
• No tire las pilas al fuego, no las cortocircuite, desmonte ni recargue. ¡Riesgo de explo-
sión!
• Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar
fugas.
• Evite el contacto del líquido de las pilas con la piel, ojos y mucosas. En caso de contac-
to, enjuague la zona afectada con agua y acuda al médico sin pérdida de tiempo.
¡Advertencias importantes sobre la seguridad del producto!
• No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.
• Protegerlo de la humedad.
• Tenga cuidado con las manecillas. Las manecillas son frágiles y fácilmente deformable.
5. Montaje
• Retire la tuerca y la arandela.
• Asegúrese de que la arandela de goma no se pierda.
• Ahora ponga el movimiento de cuarzo con la tuerca en el dial.
• Ahora, coloque todo (arandela de goma, la construcción propia de dial y la arandela)
con la tuerca.
• Inserte en primer lugar, la manecilla de las horas sobre la rosca establecerlo a las 12
horas.
• Inserte en segundo lugar la manecilla de los minutos en la rosca y también se establece
a las 12 horas.
• Adjunte todo con la manecilla de los segundos y también se establece a las 12 horas.
• Asegúrese de que las manecillas del reloj no se doblen durante el montaje y por lo tanto
no se bloquen uno del otro.
6. Puesta en marcha
• Inserte una pila nueva 1,5 V AA, +/- con la polaridad correcta.
• El dispositivo está ahora listo para funcionar.
Ajustar la hora
• Ajuste con el botón de ajuste verde en la parte posterior la hora actual.
• ¡No gire directamente las manecillas! Con ello podría estropearse el mecanismo del reloj.
7. Cuidado y mantenimiento
• Limpie el dispositivo con un paño suave, ligeramente humedecido. ¡No utilice medio
abrasivo ni disolventes!
• Extraiga la pila si no va a usar el dispositivo por un largo período de tiempo.
• Mantenga el dispositivo en un lugar seco.
8. Cambio de la pila
• Una vez que la función de la pila este débil, cambie la pila.
• Inserte una pila nueva 1,5 V AA. Asegúrese que la pila esté colocada con la polaridad
correcta.
9. Averías
Problema Solución
Ningún movimiento ➜ Introducir la pila correcta
de manecillas
➜ Cambiar la pila
Indicación incorrecta ➜ Cambiar la pila
Si a pesar de haber seguido estos pasos, el dispositivo no funciona, diríjase al estableci-
miento donde adquirió el producto.
10. Eliminación
Este producto y su embalaje han sido fabricados con materiales y componentes de alta
calidad que pueden ser reciclados y reutilizados. Así se reducen los residuos y se protege
el medio ambiente.
Eliminar el embalaje de una forma respetuosa con el medio ambiente a través de los siste-
mas de recogida establecidos.
Eliminación de los dispositivos eléctricos
Retire las pilas y baterías recargables que no están instaladas de forma permanen-
te y deséchelas por separado del producto.
Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos
de aparatos eléctricos y electrónicos (WEEE).
No deseche este producto junto con la basura doméstica. El usuario está obligado
a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y elec-
trónicos acreditado para que sea eliminado de manera respetuosa con el medio
ambiente. La devolución es gratuita. Tenga en cuenta las normas vigentes actuales.
Eliminación de las pilas
Las pilas y baterías no pueden desecharse en ningún caso junto con la basura
doméstica. Contienen contaminantes que pueden perjudicar el medio ambiente y la
salud si se eliminan de forma inadecuada. Como consumidor, está obligado legal-
mente a depositar las pilas y baterías usadas de manera respetuosa con el medio
ambiente en el comercio especializado o bien en los centros de recogida y reciclaje
previstos para ello según el reglamento nacional o local. La devolución es gratuita.
Las denominaciones de los metales pesados que contienen son: Cd=cadmio,
Hg=mercurio, Pb=plomo.
11. Datos técnicos
Alimentación de tensión Pila 1 x 1,5 V AA (non incluida)
Dimensiónes de cuerpo 56 x 34 x 56 mm
1 conjunto de manecillas Manecilla de los segundos: 83 mm;
Manecilla de los minutos: 76 mm;
Manecilla de las horas: 54 mm
2 conjunto de manecillas Manecilla de los segundos: 81 mm;
Manecilla de los minutos: 76 mm;
Manecilla de las horas: 56 mm
Longitud del eje 17 mm
Peso 51 g (solo el dispositivo)
Adecuado para diales con un máximo de 6 mm de espesor.
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, 97877 Wertheim, Alemania
Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Dostmann. Los
datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificados sin
previo aviso.
Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra
página web.
www.tfa-dostmann.de 09/23
TFA_No. 60.3024_Anl_F_I_NL_E_09 04.09.2023 17:12 Uhr Seite 4
