Thomasville Messina 523125 User manual

Page 1 of 7
Assembly Instructions Messina TM 4 - Piece Sectional
Loveseat, Sofa, & Corner Table
Model #: 523125
Model #: 523129
Thank you for purchasing this quality product. Be sure to check all packing materials carefully for small parts that may have come
loose inside the carton during shipment. Please read all instructions carefully before starting the assembly process.
CAUTION: Some items and/or the components are cumbersome and heavy. Therefore, the assistance of one or more people
is recommended in order to prevent personal injury and insure that the item and/or its components are not damaged during the
assembly process. Perform all assembly steps on a flat, soft, non-abrasive surface to avoid scratching the finish. Do not over
tighten the screws or bolts.

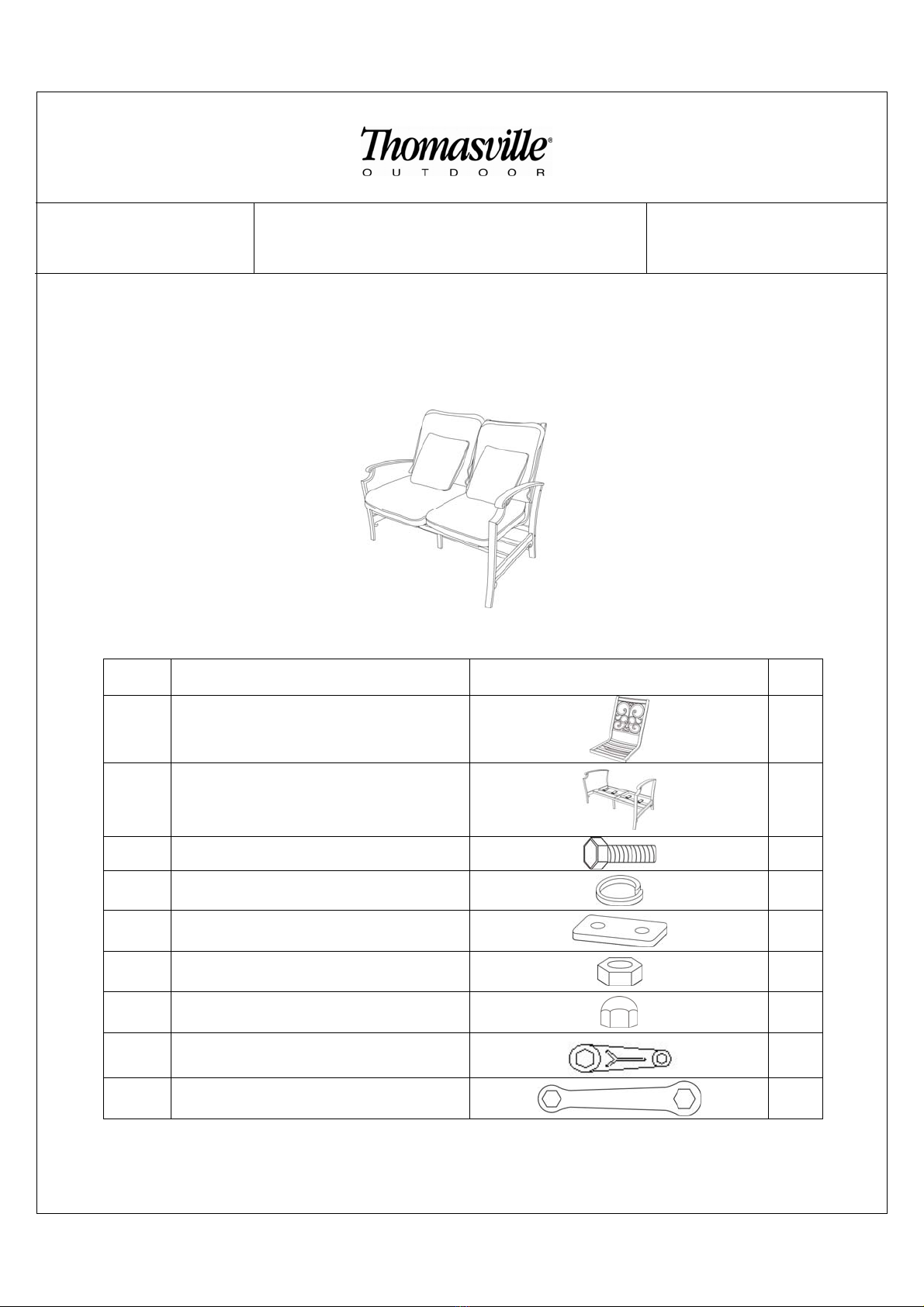

Loveseat Hardware & Parts List
No. Description Picture Qty
A Seat Frames
2
B Loveseat Base & Arm Assembly
1
C Hex Head Screws (Ø5/16" x 1 9/16”) 8
D Spring Washers (Ø5/16”) 8
E Metal Plates 8
F Nuts (Ø5/16”) 8
G PVC Hex Head Screw Covers 16
H Hex Wrench -1
1
I Hex Wrench -2 1
! KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE !
Page 2 of 7

Assembly Instructions Messina TM 4 - Piece Sectional
Loveseat, Sofa, & Corner Table
Model #: 523125
Model #: 523129

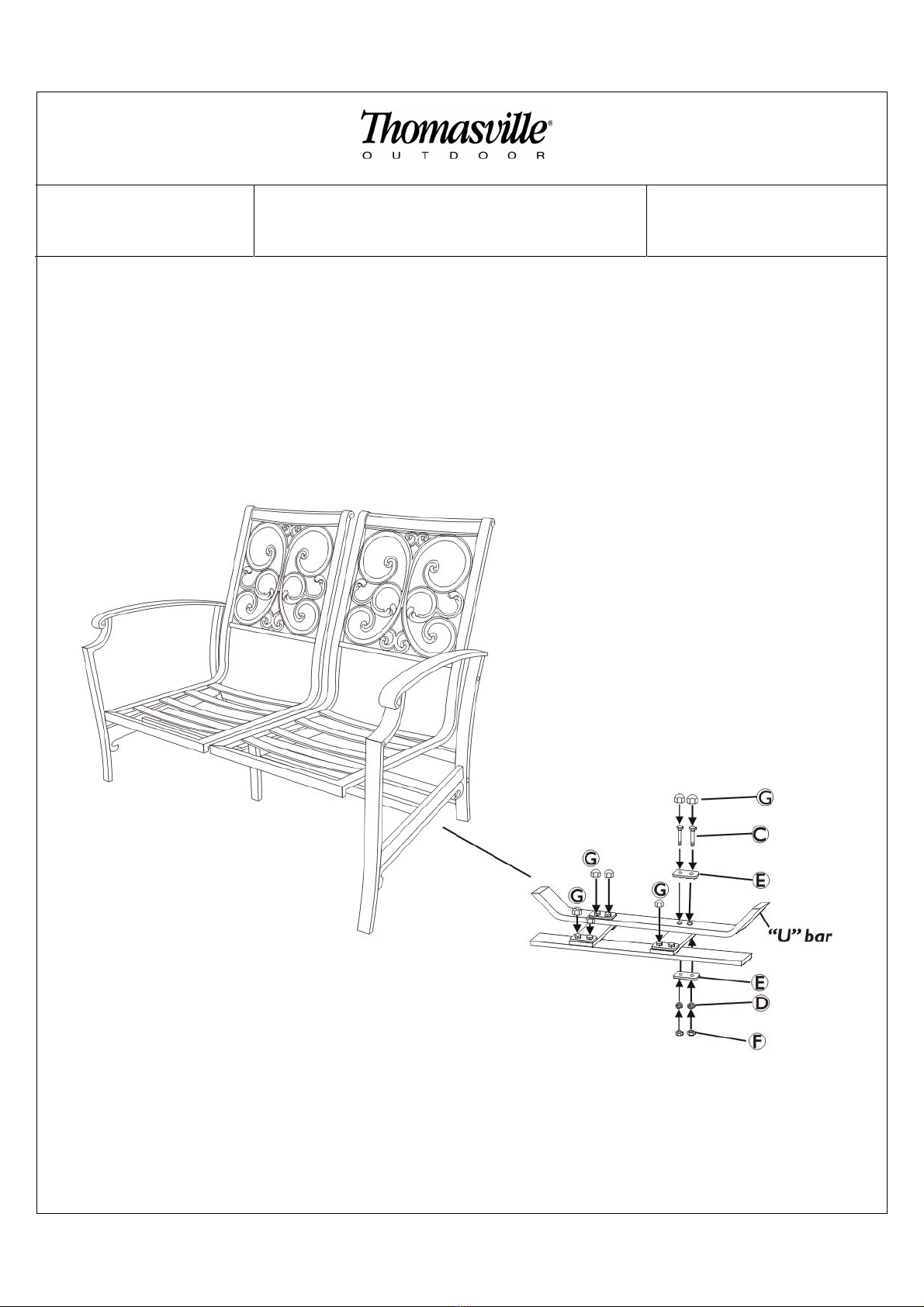

1. Install one of the seat frames (A) on the loveseat base & arm assembly (B) by aligning the holes in the “U” bar, located
underneath the seat frame, with the holes in the metal spring plates that are attached to the base & arm assembly. Attach
each seat frame (A) using the four screws (C), four metal plates (E), four spring washers (D), and four nuts (F) as indicated.
Note that two of the metal plates go on top of the “U” bar and the other two go below each of the metal spring plates.
Insert and start all four screws before completely tightening. Once all four screws are inserted, tighten each screw using the
hex wrench-1 (H) and hex wrench-2 (I). After securely tightening all four screws and nuts, install the PVC hex head screw
covers (G). See Figure 1.
Repeat these steps to attach the other seat frame (A).
Figure1
! KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE !
Page 3 of 7

Assembly Instructions Messina TM 4 - Piece Sectional
Loveseat, Sofa, & Corner Table
Model #: 523125
Model #: 523129
Sofa Hardware & Parts List
No. Description Picture Qty
A Seat Frames
3
B Sofa Base & Arm Assembly
1
C Hex Head Screws (Ø5/16" x 1 9/16”)
12
D Spring Washers (Ø5/16”) 12
E Metal Plates 12
F Nuts (Ø5/16”) 12
G PVC Hex Head Screw Covers 24
H Hex Wrench - 1
1
I Hex Wrench - 2
1
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE !
Page 4 of 7

Assembly Instructions Messina TM 4 - Piece Sectional
Loveseat, Sofa, & Corner Table
Model #: 523125
Model #: 523129

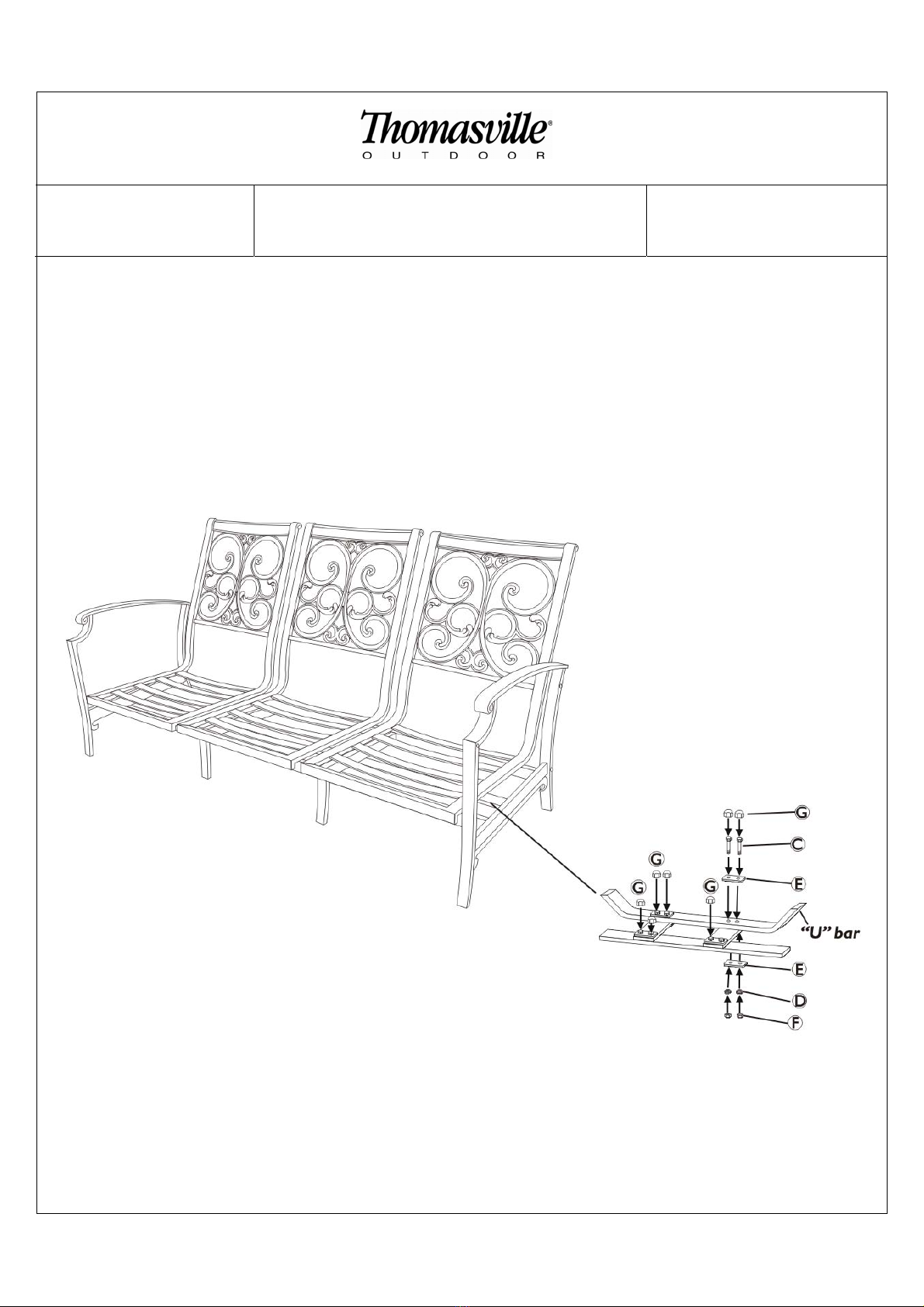

2. Install one of the seat frames (A) on the sofa base & arm assembly (B) by aligning the holes in the “U” bar, located underneath
the seat frame, with the holes in the metal spring plates that are attached to the base & arm assembly. Attach each seat frame
(A) using the four screws (C), four metal plates (E), four spring washers (D), and four nuts (F) as indicated. Note that two of
the metal plates go on top of the “U” bar and the other two go below each of the metal spring plates. Insert and start all four
screws before completely tightening. Once all four screws are inserted, tighten each screw using the hex wrench-1 (H) and
hex wrench-2 (I). After securely tightening all four screws and nuts, install the PVC hex head screw covers (G). See
Figure2.
Repeat these steps to attach the other two seat frames (A).
Figure2
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE !
Page 5 of 7

Assembly Instructions Messina TM 4 - Piece Sectional
Loveseat, Sofa, & Corner Table
Model #: 523125
Model #: 523129

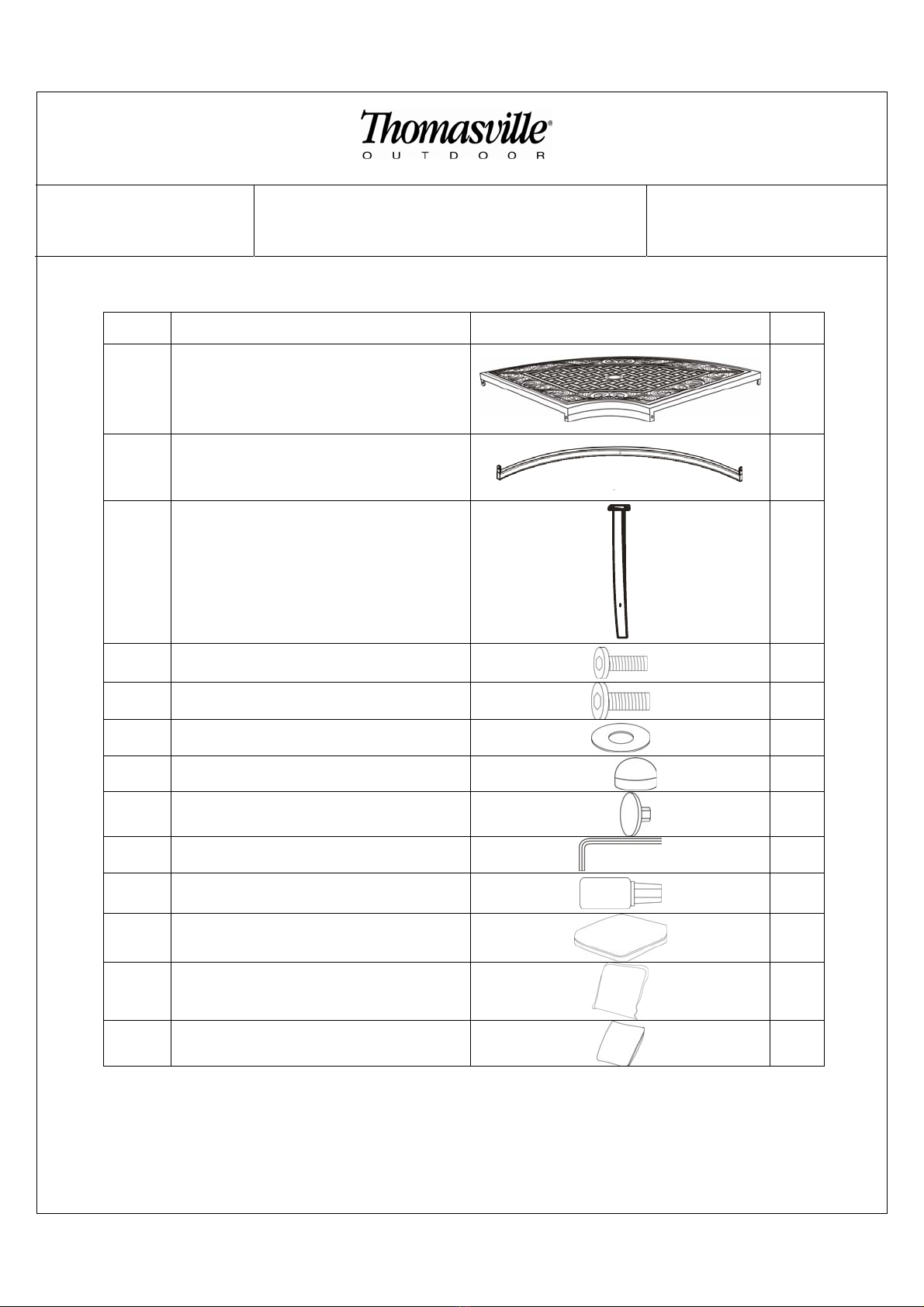

Corner Table & Sectional Hardware & Parts List
No. Description Picture Qty
A Corner Table Top
1
B Corner Connector Rail 1
C Corner Back Leg
1
D Screws (1/4" X 9/16”) 8
E Screw (1/4" X 1 3/16”) 1
F Flat Washers (Ø1/4”) 9
G PVC Screw Covers 9
H PVC Hole Covers
6
I Hex Key 1
J Touch-up Paint 1
K Seat Cushions
5
L Back Cushions
5
M Pillows (17” Square)
4
Note: The touch-up paint (J) was provided for touching up minor nicks or scratches to your metal sectional parts as needed.
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE !

Page 6 of 7
Assembly Instructions Messina TM 4 - Piece Sectional
Loveseat, Sofa, & Corner Table
Model #: 523125
Model #: 523129

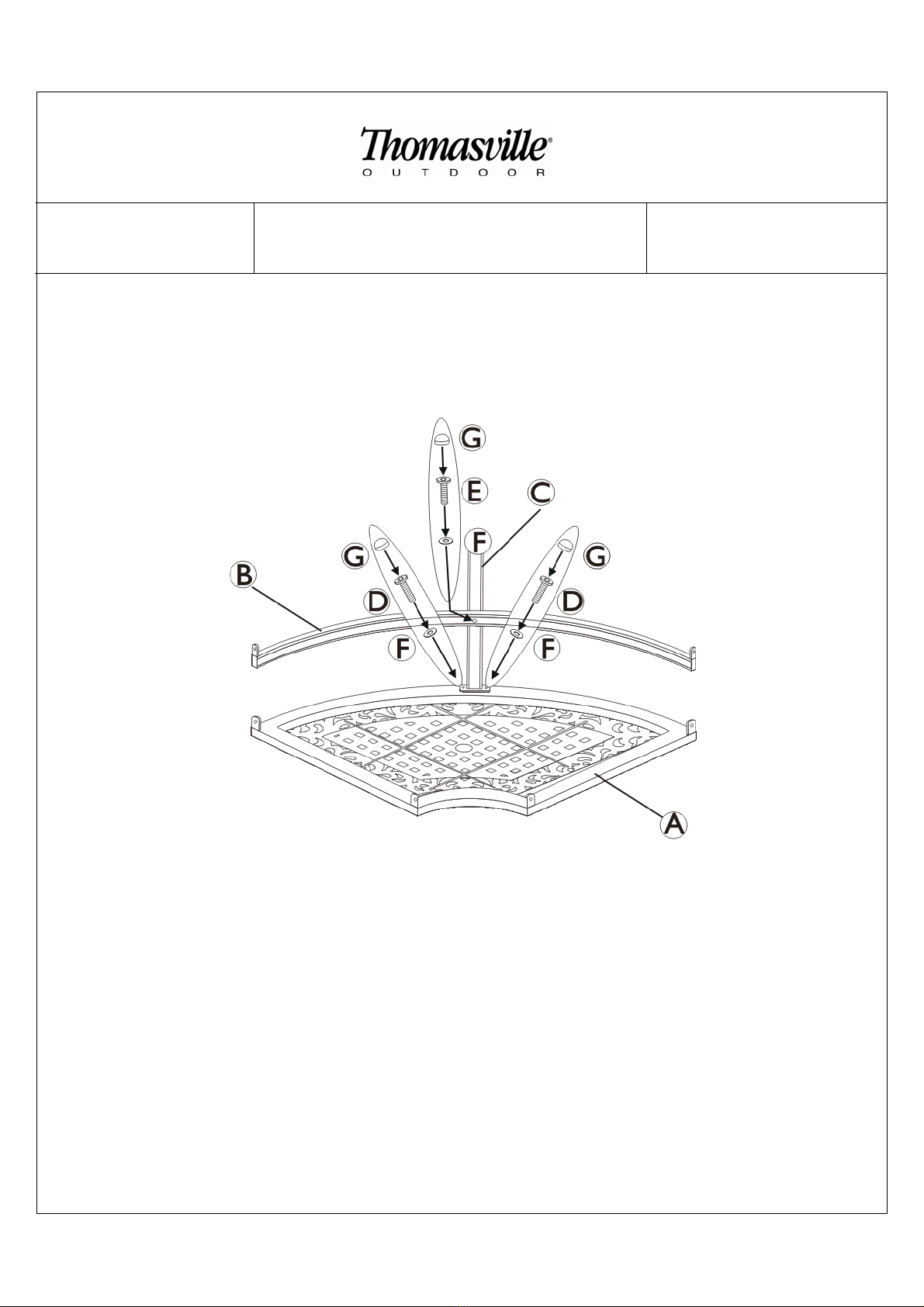

3. Place the corner table top (A) upside down and assemble the corner table top (A), corner connector rail (B), and corner back
rail (C) as indicated in Figure 3. Attach the back leg (C) to the bottom of the corner table top (A) using two screws (D) and
two flat washers (F). Attach the corner connector rail (B) to the back leg using the screw (E) and flat washer (F). Snug the
screws using the hex key (I), but do NOT completely tighten since some adjustment may be necessary in Step 4. Wait to
install the PVC screw covers (G) until after completing Step 4. Carefully turn the assembled corner over into the upright
position.
Figure 3
4. Position the assembled loveseat, sofa, and corner as indicated in Figure 4, or if desired, the sectional can be set up in the
opposite configuration with the loveseat on the left and the sofa on the right.
Align the holes in the front and back of the corner table top (A) with the holes in arm frames of the previously assembled
loveseat and sofa. Insert two screws (D) with flat washers (F) through the holes in the front and back of each end of the
corner table top. Do NOT completely tighten the screws at this time. Align the holes in each end of the corner connector
rail with the holes in the back of the of the loveseat & sofa arms and insert two screws (D) with flat washers (F) through each
end of the connector rail into the holes in the arms. After all eight screws (D) and washers (F) have been inserted, securely
tighten each of the screws (including the three screws from Step 3) using the hex key (I). After all eight screws (D) and the
one screw (E) have been securely tightened, install the PVC screw covers (G) on all nine screws.
The sofa and loveseat were designed with attachment holes on each end so that they can be assembled in either of the two
configurations described above. Install the PVC hole covers (H) in the attachment holes located in the outside arms of the
sofa and loveseat.
! KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE !
Page 7 of 7

Assembly Instructions Messina TM 4 - Piece Sectional
Loveseat, Sofa, & Corner Table
Model #: 523125
Model #: 523129

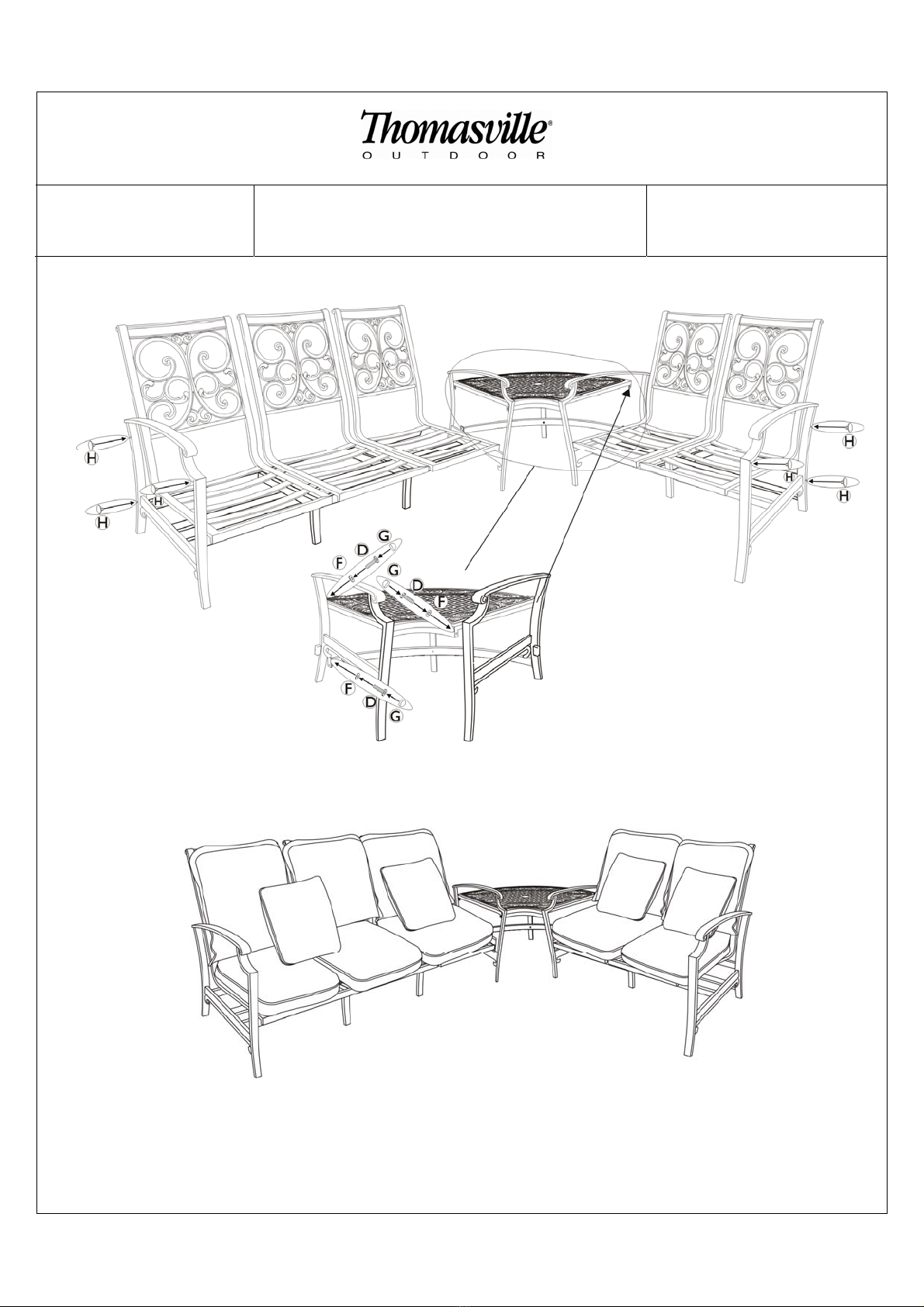

Figure 4
5. Place the seat cushions (K), back cushions (L), and pillows (M) on the sectional as indicated in Figure 5. Secure the seat
cushions to the seat frames using the attached straps with hook & loop fasteners. Note: The straps are not centered top
to bottom on the seat cushions, but instead sewn in the bottom half of the seat cushions. Place the seat cushions on the seat
frames with the straps towards the bottom.
Figure 5
! KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE !
Página 1 de 7

Instrucciones de Armado
Juego de Sofá de Dos Plazas, Sofá y Mesita Esquinera
Modular de 4 Piezas MessinaMR
Model #: 523125
Model #: 523129
Gracias por comprar este producto de calidad. Revise bien todo el material de empaque para recuperar las piezas pequeñas que
puedan haberse desprendido y caído dentro de la caja de cartón durante el transporte. Lea todas las instrucciones detenidamente
antes de empezar el armado.
ADVERTENCIA: Algunas piezas y/o sus componentes son pesados y difíciles de manejar, por lo que se recomienda que le
ayuden en el armado una o más personas para evitarse lesiones y daños a las piezas o sus componentes. Realice todos los pasos
de armado sobre una superficie plana, blanda, no abrasiva, para evitar rayones al acabado. No apriete demasiado los tornillos ni
los pernos.

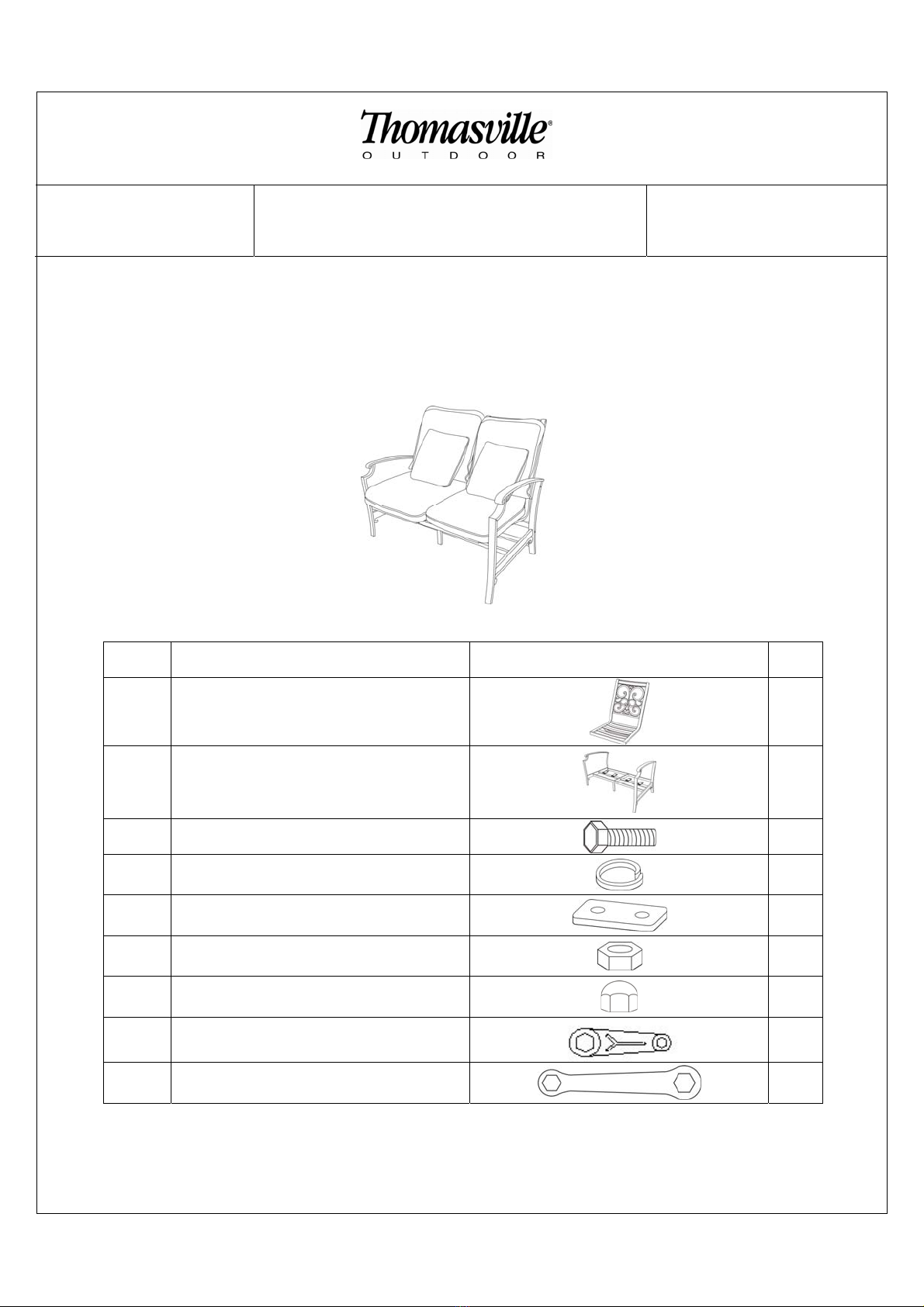

Lista de Piezas y Herrajes del Sofá de Dos Plazas
No. Descripción Dibujo Ctd.
A Marcos del asiento
2
B Unidad de base y brazo del sofá de dos plazas
1
C Tornillos de cabeza hexagonal (de Ø 5/16" x 1
9/16") 8
D Arandelas de resorte (de Ø 5/16") 8
E Placas de metal 8
F Tuercas (de Ø 5/16") 8
G Tapas de PVC para tornillos de cabeza
hexagonal 16
H Llave de boca fija - 1
1
I Llave de boca fija - 2 1
¡CONSERVE ESTAS INSTRUCCIONES PARA CONSULTARLAS EN EL FUTURO!
Página 2 de 7

Instrucciones de Armado
Juego de Sofá de Dos Plazas, Sofá y Mesita Esquinera
Modular de 4 Piezas MessinaMR
Model #: 523125
Model #: 523129

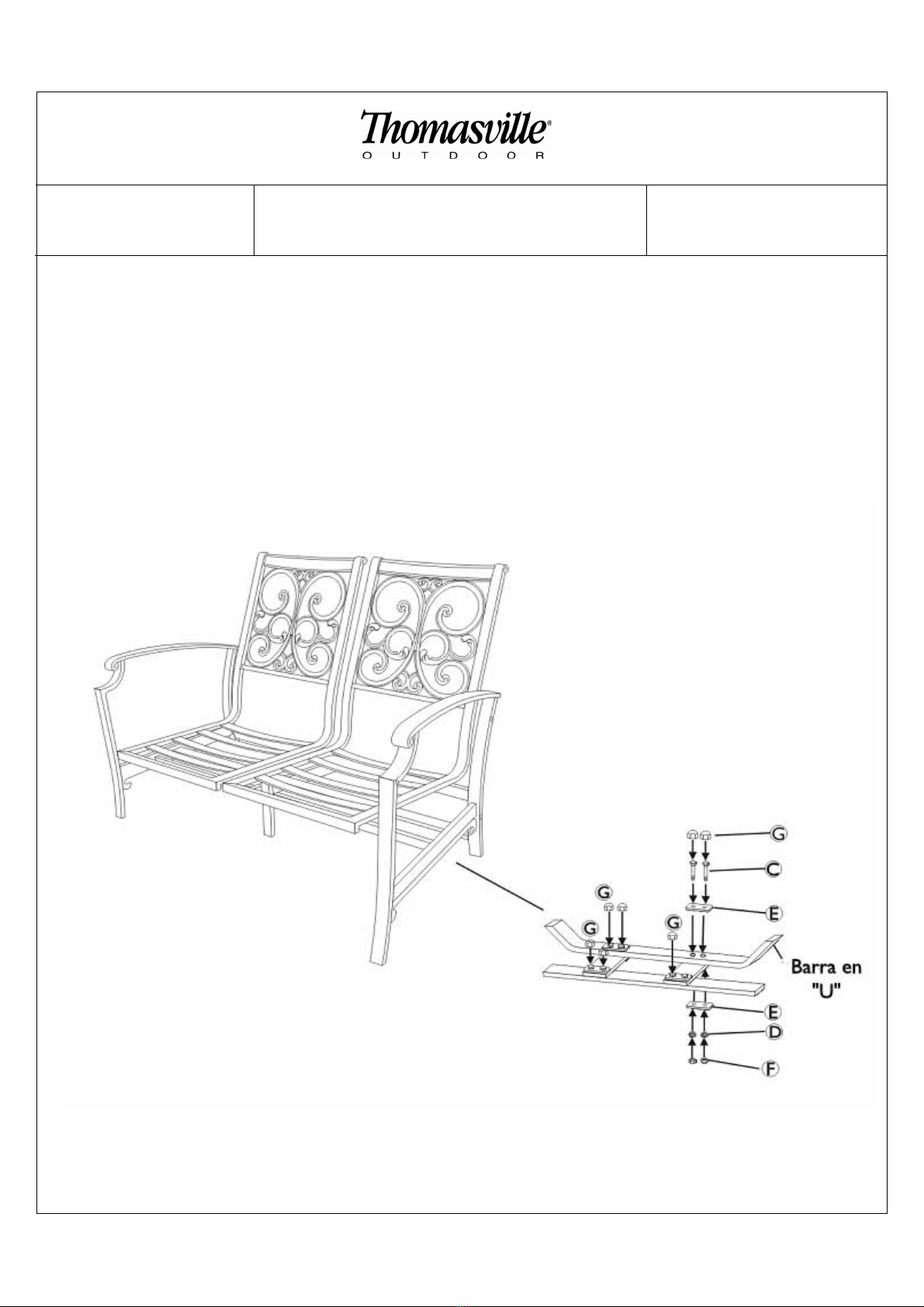

6. Instale uno de los marcos del asiento (A) sobre la unidad de base y brazo del sofá de dos plazas (B), alineando los agujeros de
la barra en "U" que se encuentra por debajo del marco del asiento, con los agujeros de las placas metálicas de resorte fijadas
en la unidad de base y brazo. Fije cada marco del asiento (A) con cuatro tornillos (C), cuatro placas de metal (E), cuatro
arandelas de resorte (D) y cuatro tuercas (F), como se indica. Note que dos de las placas metálicas van por sobre la barra en
"U" y las otras dos van por debajo de cada placa metálica de resorte. Introduzca y enrosque los cuatro tornillos en los
orificios antes de apretarlos por completo. Una vez introducidos los cuatro tornillos, apriete bien cada uno de ellos con la
llave de boca fija 1 (H) y la llave de boca fija 2 (I). Una vez que estén bien apretadas las cuatro tuercas y tornillos, coloque las
tapas de PVC para tornillos de cabeza hexagonal (G). Vea la Figura 1.
Repita estos pasos para instalar el otro marco del asiento (A).
Figura1
¡CONSERVE ESTAS INSTRUCCIONES PARA CONSULTARLAS EN EL FUTURO!
Página 3 de 7

Instrucciones de Armado
Juego de Sofá de Dos Plazas, Sofá y Mesita Esquinera
Modular de 4 Piezas MessinaMR
Model #: 523125
Model #: 523129

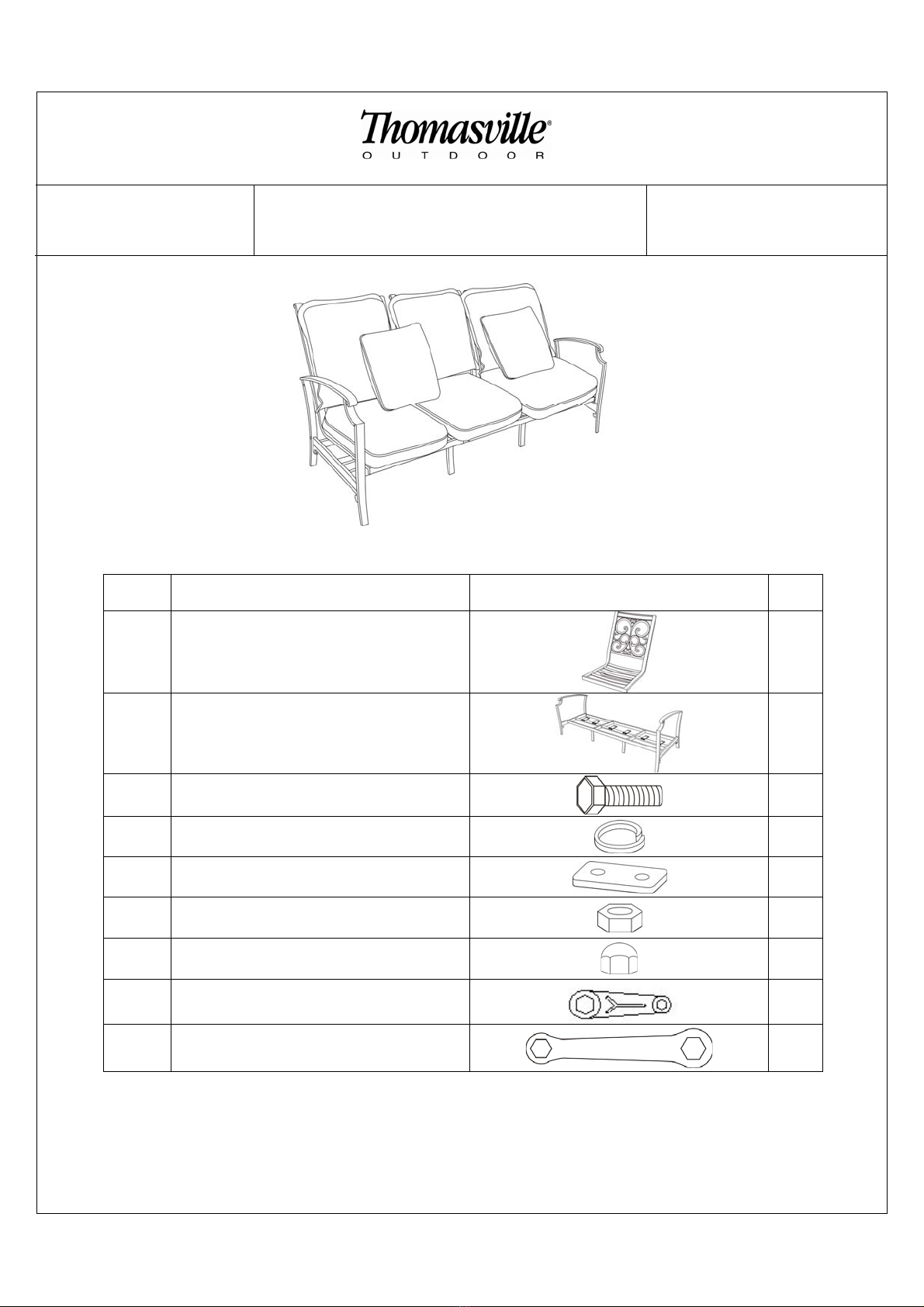

Lista de Piezas y Herrajes del Sofá
No. Descripción Dibujo Ctd.
A Marcos del asiento
3
B Unidad de base y brazo del sofá
1
C Tornillos de cabeza hexagonal (de Ø 5/16" x 1
9/16")
12
D Arandelas de resorte (de Ø 5/16") 12
E Placas de metal 12
F Tuercas (de Ø 5/16") 12
G Tapas de PVC para tornillos de cabeza
hexagonal 24
H Llave de boca fija - 1
1
I Llave de boca fija - 2
1
¡CONSERVE ESTAS INSTRUCCIONES PARA CONSULTARLAS EN EL FUTURO!
Página 4 de 7

Instrucciones de Armado
Juego de Sofá de Dos Plazas, Sofá y Mesita Esquinera
Modular de 4 Piezas MessinaMR
Model #: 523125
Model #: 523129

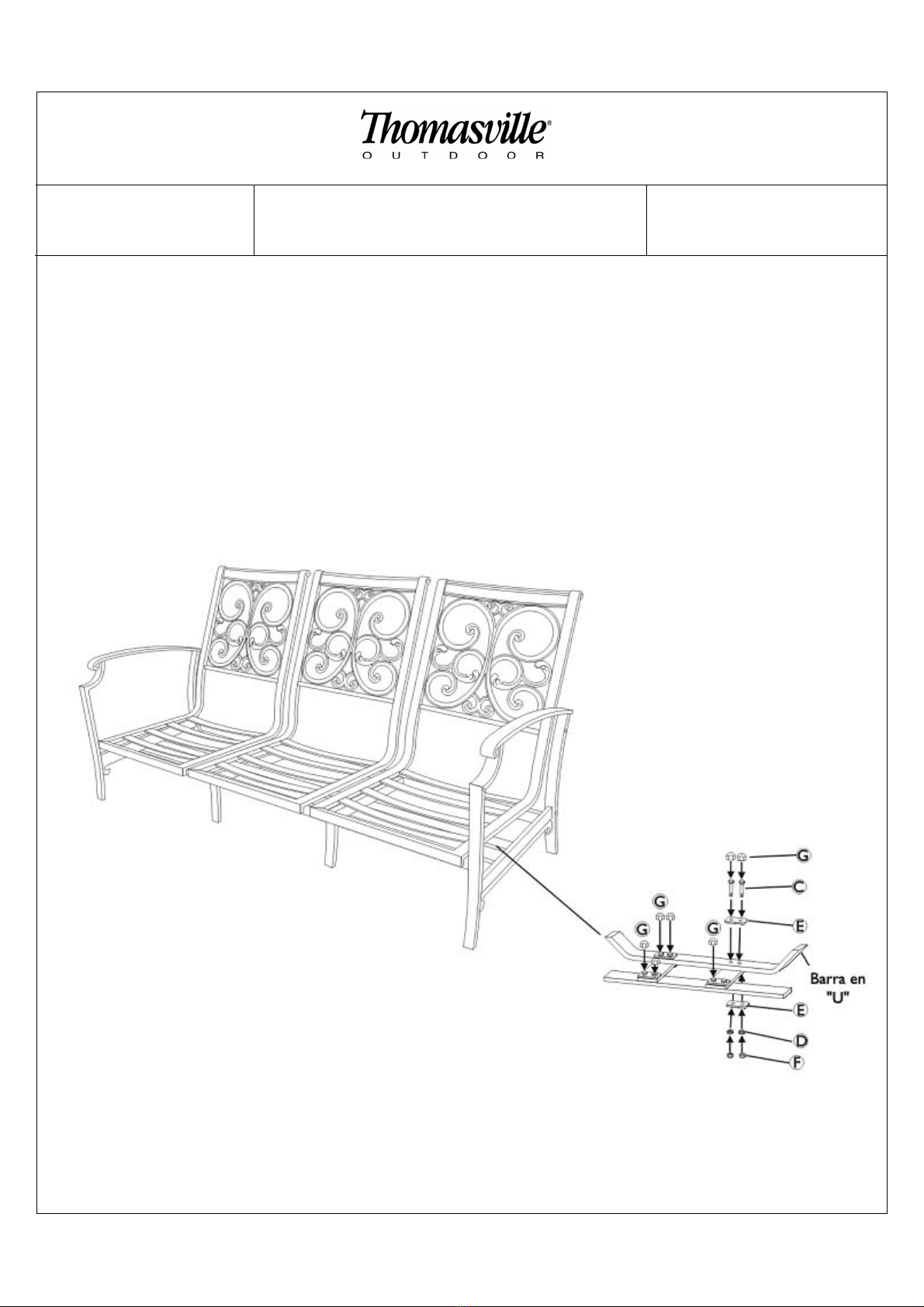

1. Instale uno de los marcos del asiento (A) sobre la unidad de base y brazo del sofá (B), alineando los agujeros de la barra en "U"
que se encuentra por debajo del marco del asiento, con los agujeros de las placas metálicas de resorte fijadas en la unidad de
base y brazo. Fije cada marco del asiento (A) con cuatro tornillos (C), cuatro placas de metal (E), cuatro arandelas de resorte
(D) y cuatro tuercas (F), como se indica. Note que dos de las placas metálicas van por sobre la barra en "U" y las otras dos
van por debajo de cada placa metálica de resorte. Introduzca y enrosque los cuatro tornillos en los orificios antes de
apretarlos por completo. Una vez introducidos los cuatro tornillos, apriete bien cada uno de ellos con la llave de boca fija 1
(H) y la llave de boca fija 2 (I). Una vez que estén bien apretadas las cuatro tuercas y tornillos, coloque las tapas de PVC para
tornillos de cabeza hexagonal (G). Vea la Figura 2.
Repita estos pasos para instalar los otros dos marcos del asiento (A).
Figura 2
¡CONSERVE ESTAS INSTRUCCIONES PARA CONSULTARLAS EN EL FUTURO!
Página 5 de 7

Instrucciones de Armado
Juego de Sofá de Dos Plazas, Sofá y Mesita Esquinera
Modular de 4 Piezas MessinaMR
Model #: 523125
Model #: 523129
Lista de Piezas y Herrajes de la Mesita Esquinera y Sofá Modular
No. Descripción Dibujo Ctd.
A Encimera de la mesita esquinera
1
B Barra conectora esquinera 1
C Pata esquinera trasera
1
D Tornillos (de 1/4" x 9/16") 8
E Tornillo (de 1/4" x 1 3/16") 1
F Arandelas planas (de Ø 1/4") 9
G Tapas de PVC para tornillos 9
H Tapas de PVC para los agujeros
6
I Llave hexagonal 1
J Pintura para retoques 1
K Cojines de asiento
5
L Cojines de respaldo
5
M Almohadas (cuadradas, de 17")
4
Nota: La pintura para retoques (J) se suministra para retocar los rayones o golpes menores que sufran las piezas metálicas de su
mueble modular, según lo requiera.
¡CONSERVE ESTAS INSTRUCCIONES PARA CONSULTARLAS EN EL FUTURO!

Página 6 de 7
Instrucciones de Armado
Juego de Sofá de Dos Plazas, Sofá y Mesita Esquinera
Modular de 4 Piezas MessinaMR
Model #: 523125
Model #: 523129

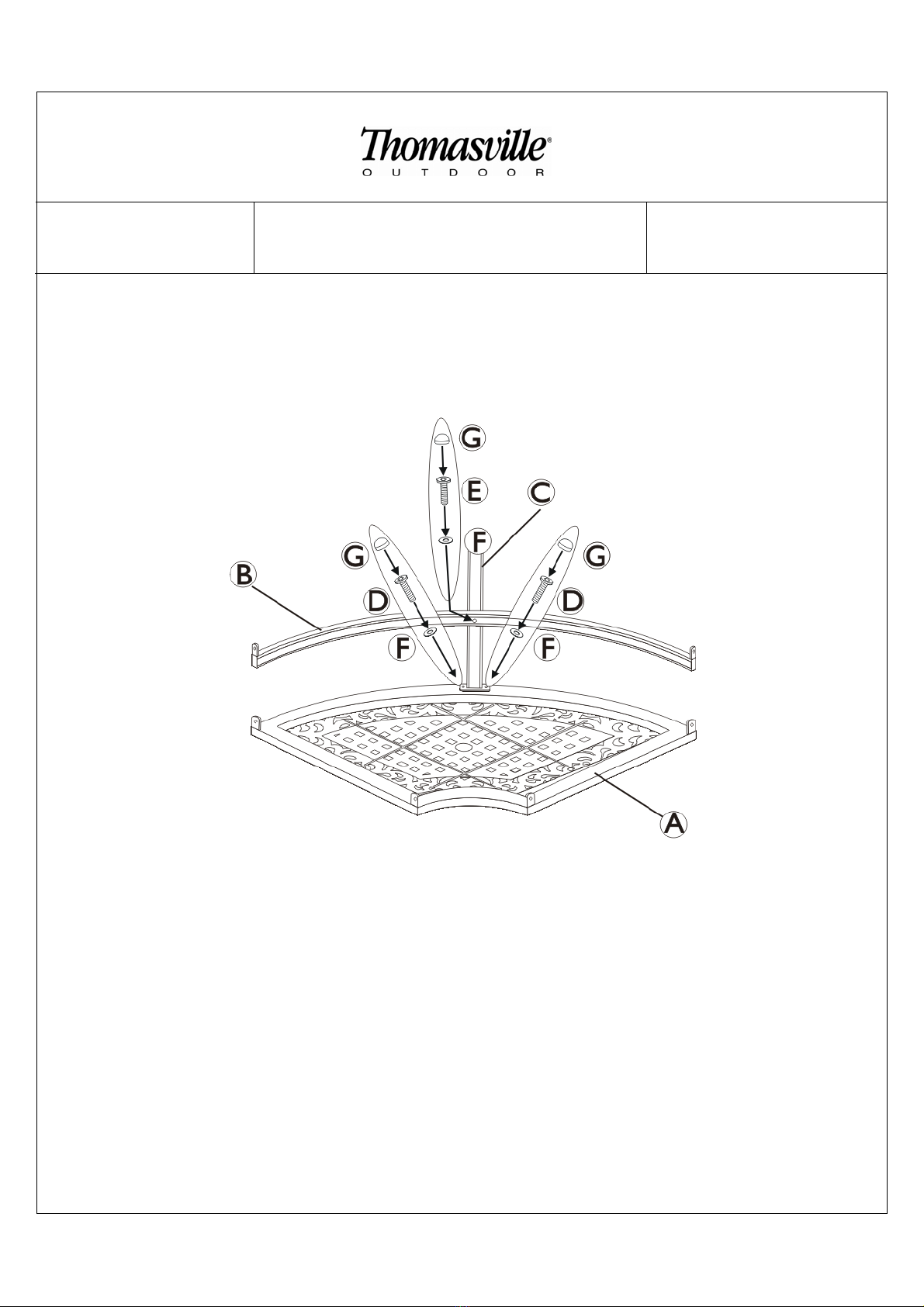

2. Coloque la encimera de la mesita esquinera (A) boca abajo y arme la encimera (A), la barra conectora esquinera (B) y la barra
esquinera trasera (C) como se indica en la Figura 3. Instale la pata trasera (C) a la parte inferior de la encimera de la mesita
esquinera (A) con dos tornillos (D) y dos arandelas planas (F). Fije la barra conectora esquinera (B) a la pata trasera con un
tornillo (E) y arandela plana (F). Enrosque los tornillos con la llave hexagonal (I) pero NO los apriete por completo ya que
quizás deba hacer ajustes durante el Paso 4. Espere a completar el Paso 4 para instalar las tapas de PVC para los tornillos
(G). Ponga la mesita esquinera armada patas arriba con cuidado.
Figura 3
3. Coloque el sofá de dos plazas, el sofá y la mesita esquinera armados como se indica en la Figura 4 o, si lo desea, puede
instalar los muebles modulares en sentido opuesto, poniendo el sofá de dos plazas a la izquierda y el sofá a la derecha.
Alinee los agujeros de la parte delantera y trasera de la encimera de la mesita esquinera (A) con los agujeros de los marcos de
los brazos en el sofá de dos plazas y el sofá, ya armados. Inserte dos tornillos (D) con dos arandelas planas (F) por los
agujeros delanteros y traseros de cada extremo de la encimera de la mesita. NO apriete los tornillos por completo en este
momento. Alinee los agujeros a cada extremo de la barra conectora esquinera con los agujeros en la parte posterior de los
brazos del sofá de dos plazas y del sofá, e introduzca dos tornillos (D) y arandelas planas (F) a los agujeros de los brazos,
pasándolos por los agujeros en cada extremo de la barra conectora. Una vez introducidos los ocho tornillos (D) y las
arandelas (F), apriete bien cada uno de los tornillos (incluyendo los tres tornillos del Paso 3) con la llave hexagonal (I).
Después de apretar bien los ocho tornillos (D) y el tornillo adicional (E), instale las tapas de PVC para tornillos (G) sobre
todos ellos.
El sofá y el sofá de dos plazas están diseñados con agujeros de sujeción a cada extremo, para poder armarlos en cualquiera de
las dos configuraciones descritas antes. Instale las tapas de PVC para agujeros (H) en los agujeros de sujeción ubicados en la
parte exterior de los brazos del sofá y del sofá de dos plazas.
¡CONSERVE ESTAS INSTRUCCIONES PARA CONSULTARLAS EN EL FUTURO!
Página 7 de 7

Instrucciones de Armado
Juego de Sofá de Dos Plazas, Sofá y Mesita Esquinera
Modular de 4 Piezas MessinaMR
Model #: 523125
Model #: 523129
Figura 4
4. Coloque los cojines de asiento (K), los cojines del respaldar (L) y las almohadas (M) en los muebles modulares, como se ilustra
en la Figura 5. Fije los cojines del asiento a los marcos de los asientos con las tiras de gancho y bucle incorporadas. Nota:
Las tiras de los cojines del asiento no están centradas verticalmente; más bien, están cosidas en la mitad inferior de los cojines
del asiento. Coloque los cojines del asiento sobre su marco, con las tiras orientadas hacia la parte inferior.
Figura 5
¡CONSERVE ESTAS INSTRUCCIONES PARA CONSULTARLAS EN EL FUTURO!
