THORMA DORANA User manual

DORANA
__________________________________________________________________________________________
1
Návod k instalaci a obsluze krbových kamen na pevné paliva
DORANA, DORANA Top, DORANA Top Soapstone, DORANA DV
testováno podle ČSN EN 13240
1. Pokyny pro instalaci
Krbové kamna jsou vyrobena tak, že je možné je jednoduše pomocí spojovacího kusu připojit na existující
domovní komín. Spojka musí být dle možnosti krátká a přímá, umístěná vodorovně nebo s mírným stoupáním.
Spojky je třeba utěsnit.
Při instalaci a provozu kamen je třeba dodržovat národní a evropské normy, místní, stavební a taktéž požárně-
bezpečnostní předpisy. Z toho důvodu informujte před zapojením kamen příslušného krajského revizního
technika. Je třeba zabezpečit dostatečné množství spalovacího vzduchu, a to především v místnostech s těsně
zavřenými okny a dveřmi (těsnící klapka).
Výpočet komínu se provádí podle ČSN 73 4201.
Před umístěním kamen se přesvědčte, zda konstrukce, na níž mají být kamna uložena, má dostatečnou nosnost
pro hmotnost kamen. V případě nedostatečné nosnosti je třeba učinit příslušná opatření (např. položení desky na
rozložení zátěže).
2. Všeobecné bezpečnostní předpisy
Hořením paliva se uvolňuje tepelná energie, která vede k značnému zahřátí povrchu kamen, dvířek spalovacího
prostoru, kliky u dveří a rukojetí ovládacích prvků, bezpečnostního skla, kouřových potrubí a příp. čelní stěny
kamen. Nedotýkejte se těchto částí bez příslušného ochranného oděvu nebo pomůcek (žáruvzdorné rukavice
nebo jiné pomůcky).
Upozorněte na toto nebezpečí děti a dbejte na to, aby se v době topení nezdržovaly blízko kamen.
3. Vhodná paliva
Vhodným palivem je polenové dřevo o délce do 25 cm a obvodu 30 cm, a hnědouhelné brikety.
Je dovoleno používat jen polenové dřevo sušené vzduchem. Spalování odpadu a především plastů je podle
zákonu o ochraně před emisemi zakázáno. Kromě toho, takové palivo poškozuje ohniště a komín a vede
k poškození zdraví a důsledkem zápachu i k obtěžování sousedů. Maximální vlhkosti 20 % vzduchem sušeného
polenového dřeva je možno dosáhnout po minimálně jednoroční (měkké dřevo) nebo dvouroční (tvrdé dřevo)
době sušení.
Dřevo není stáležhnoucí palivo, proto je nemožné nepřerušované topení dřevem po celou noc.
4. Zatápění
Při prvním zatápění není možné zabránit zápachu, který se vytvořil důsledkem vysoušení ochranného nátěru, a
který zmizí v krátké době. V průběhu zatápění by měla být místnost s kamny dobře větraná. Důležitý je rychlý
průběh zatápění, protože v případě špatného postupu dochází ke zvýšení emisí.
Když se zatápěcí palivo dobře rozhoří, přiložíme další palivo. Nikdy nepoužívejte na zatápění líh, benzín nebo jiné
hořlavé kapaliny. Zatápějte vždy pomocí kusu papíru, třísek a menšího množství paliva. Ve fázi zatápění
přivádějte do kamen jak primární, tak i sekundární vzduch. Následně se přívod primárního vzduchu uzavře
a hoření se reguluje pomocí horního sekundárního vzduchu. V době zatápění nenechávejte kamna nikdy bez
dozoru.
5. Provoz většího počtu ohnišť
Při provozu většího počtu ohnišť v jedné místnosti nebo v jedné vzduchové soustavě je nutno zabezpečit
potřebný přívod spalovacího vzduchu.
6. Topení v přechodném období
V přechodném období, tj. při vyšší vnější teplotě, může v případě náhlého vzrůstu teploty docházet k poruchám
tahu komínu a spaliny se dokonale neodvádějí. V tomto případě je třeba naplnit ohniště jen malým množstvím
paliva a topit s otevřeným regulátorem primárního vzduchu, tak, aby se naplněné palivo spálilo rychleji
(plamenem) a tím se stabilizoval tah komínu. Ke zlepšení proudění vzduchu pod ohništěm je třeba častěji opatrně
prohrábnout popel.
7. Čištění a kontrola
Kamna a kouřovody je třeba jedenkrát za rok – nebo i častěji, např. při čištění komínu – zkontrolovat, zda se
v nich nevytvořily usazeniny a případně je vyčistit. I komín je potřebné dát pravidelně vyčistit kominíkem. Intervaly
čištění komínu stanoví příslušný revizní technik. Kamna by měl každý rok zkontrolovat odborník. Je zakázáno
čistit povrch kamen mokrým hadrem.
8. Provedení
Kamna bez samouzavíracích skleněných dvířek musí být napojena na vlastní komín. Jejich provoz s otevřeným
ohništěm je povolen jen pod dohledem. Při dimenzování komínu je třeba se řídit ČSN 73 4201.
Krbové kamna nemají stáležhnoucí ohniště.
CZ

DORANA
__________________________________________________________________________________________
2
9. Spalovací vzduch
Protože kamna jsou ohniště závislá na okolním vzduchu a odebírají spalovací vzduch z místnosti, je nutno
zabezpečit potřebný přívod spalovacího vzduchu.
V případě utěsněných oken a dveří (např. ve spojení s opatřeními na úsporu energie) se může stát, že není
zabezpečen potřebný přívod čerstvého vzduchu, což může ovlivnit tah krbových kamen. Taktéž to může
nepříznivě ovlivnit Váš pocit pohody nebo dokonce Vaši bezpečnost. V některých případech je nutné zabezpečit
dodatečný přívod čerstvého vzduchu např. zabudováním vzduchové klapky blízko kamen nebo položením potrubí
na spalovací vzduch vedoucí do exteriéru nebo do dobře větrané místnosti (kromě kotelny). Především je třeba
zabezpečit, aby byla potrubí na spalovací vzduch během provozu ohniště otevřena. Odsavače par umístněné
v tytéž místnosti jako ohniště, můžou negativně ovlivnit funkci kamen (může docházet až k úniku kouře do
obývané místnosti, přesto, že jsou dvířka ohniště zavřena) a nesmějí se tedy v žádném případě provozovat
současně s kamny.
10. Protipožární ochrana
Vzdálenost od hořlavých stavebních konstrukcí a nábytku
Na zabezpečení dostatečné ochrany před teplem, musí být kamna vzdálena od hořlavých stavebních konstrukcí
a nábytku minimálně 20 cm vzadu a 40 cm na boku.
Protipožární ochrana v oblasti žáru
V oblasti žáru skleněných dvířek se nesmějí nacházet žádné hořlavé stavební konstrukce a nábytek do
vzdálenosti 80 cm. Tuto vzdálenost je možné zmenšit na 40 cm, jestliže je mezi ohništěm a hořlavými stavebními
konstrukcemi umístněný ochranný plech proti žáru, který je z obou stran dostatečně chlazen vzduchem.
Protipožární ochrana mimo oblast žáru
Minimální vzdálenosti od hořlavých stavebních konstrukcí a nábytku jsou uvedeny na štítku kamen a je
nevyhnutné je dodržet.
Podlahy
U kamen na pevné palivo je třeba podlahu z hořlavých materiálů nacházející se před dvířky ohniště chránit
krytinou z nehořlavého materiálu. Tato krytina se musí rozprostírat minimálně 50 cm dopředu a minimálně 30 cm
do stran od dvířek ohniště.
11. Náhradní díly
Mohou se používat jen takové náhradní díly, které výrobce výslovně schválil nebo je sám nabízí. Pro případ
potřeby kontaktujte, prosím, specializovaného prodejce.
Na krbových kamnech není možné vykonávat jakékoliv úpravy!
12. Upozornění pro případ požáru komínu
Používá-li se nevhodné nebo příliš vlhké palivo, může v důsledku usazenin v komíně dojít k jejich vznícení.
V takovém případě okamžitě zavřete všechny vzduchové otvory na kamnech a informujte hasiče. Po dohoření
v komíně je nutno ho nechat zkontrolovat odborníkem na případné trhliny nebo netěsnosti.
13. Jmenovitý tepelný výkon, regulace spalovacího vzduchu a doba shoření paliva
Jmenovitý tepelný výkon kamen je 8,0 kW a dosahuje se při minimálním dopravním tlaku 13 Pa.
Palivo
Polenové dřevo
(délka 25 cm, obvod 30 cm)
Hnědouhelné brikety
Max. množství na dávku
1,8 kg (2 ks)
2,3 kg (4 ks)
Regulátor primárního vzduchu
střední poloha drážky
nejkratší poloha drážky
Regulátor sekundárního vzduchu zadní
otevřen –poloha A
otevřen – poloha A
Regulátor sekundárního vzduchu horní
50 % otevřen
50 % otevřen
Doba shoření
1,0 hod.
1,0 hod.
.
Krbová kamna mají tři regulační šoupátka na přívod spalovacího vzduchu do ohniště:
1. Primární vzduch: jedno regulační šoupátko pod dvířkami označeno třemi různě dlouhými drážkami:
- nejdelší drážka: šoupátko úplně otevřeno, používat jenom při rozkouření
- střední drážka: při spalování dřeva
- nejkratší drážka: při spalováni hnědouhelných briket
2. Sekundární vzduch zadní: jedno regulační šoupátko na vnější zadní stěně označeno „Z“ – „A“ ( zavřeno
–otevřeno )
3. Sekundární vzduch horní: jedno regulační šoupátko nad dvířkami označeno třemi různě dlouhými
drážkami:
- nejdelší drážka: šoupátko úplně otevřeno
- střední drážka: šoupátko otevřeno na 50%
- nejkratší drážka: šoupátko zavřeno

DORANA
__________________________________________________________________________________________
3
Pro provoz s mírným zatížením platí následující množství paliva a regulace spalovacího vzduchu:
Palivo
Hnědouhelné brikety
Max. dávka
cca. 1,7 kg
Regulátor primárního vzduchu
nejkratší poloha drážky
Regulátor sekundárního vzduchu zadní
zavřen
Regulátor sekundárního vzduchu horní
50% otevřen
Doba shoření
cca. 2 hod.
14. Prostorová výhřevnost
Prostorovou výhřevnost je třeba stanovit podle DIN 18 893 pro prostory, jejichž tepelná izolace neodpovídá
požadavkům nařízení o tepelné izolaci, pro jmenovitý tepelný výkon 8,0 kW
za příznivých topných podmínek - 182 m3
za méně příznivých topných podmínek - 105 m3
za nepříznivých topných podmínek - 70 m3
Při občasném topení – jestliže přerušení trvá více než 8 hod. – se snižuje prostorová výhřevnost o 25 %.
15. Technické údaje
Výkon: 8,0 kW
Hmotnos Hmotnost: DORANA=95 kg, DORANA Top=114 kg, DORANA Top Soapstone=130 kg, DORANA DV = 98 kg
Vývod na spaliny horní a zadní: 150 mm
Údaje pro výpočet komína (při jmenovitém tepelném výkonu):
Palivo
Polenové dřevo
Hnědouhelné brikety
Hmotnostní proud spalin [gs-1]
7,0
7,0
Průměrná těplota spalin za odtahovým hrdlem [°C]
330
330
Min. tah při jmenovitém těpelném výkonu [Pa]
13
13
Záruka
Vyskytne-li se v záruční době na Vašich kamnech funkční vada nebo vada povrchové úpravy, neopravujte ji nikdy
sami. Záruční a pozáruční opravy vykonává výrobce nebo distributor.
Za kvalitu, funkci a provedení kamen ručíme 2 roky ode dne prodeje spotřebiteli a to tím způsobem, že chyby
vzniklé prokazatelně následkem nesprávného provedení odstraníme v krátkém čase na naše náklady
s podmínkou, že kamna:
- byla obsluhována přesně podle návodu,
- byla připojena na komín dle platných norem,
- nebyla násilně mechanicky poškozena,
- nebyly vykonány úpravy, opravy a neoprávněné manipulace.
Při reklamaci je třeba uvést přesnou adresu a uvést okolnosti, při nichž k závadě došlo. Reklamaci přešetříme,
pokud k reklamaci předložíte záruční list opatřený datem prodeje a razítkem prodejny. Při koupě si ve vlastním
zájmu vyžádejte čitelně vyplněný záruční list. O způsobu a místě opravy se rozhodne v našem podniku.
Záruka se nevztahuje na opotřebení spotřebiče způsobené obvyklým užitím.
Je nepřípustné spotřebič provozovat při tepelném přetížení, to znamená:
- množství použitého paliva je větší jak je doporučeno
- množství spalovacího vzduchu je větší jak je doporučeno
- používání nedovolených druhů paliv
Tepelné přetížení se může projevit:
- poškozením vermikulitového obkladu v ohništi
- poškozením dvířek na přikládání paliva
- přepálením roštu
- změnou barevného odstínu povrchu kamen
V případě nesprávného provozu výrobce neakceptuje reklamaci na spotřebič!
Záruka se neuznává pokud majitel spotřebiče nemá platnou zprávu o revizi spalinové cesty a zprávu o
každoročním čištění a kontrole spalinové cesty podle Vyhlášky č. 34/Sb. (Vyhláška o čištění, kontrole a revizi
spalinové cesty).
Pro výměnu výrobku nebo zrušení kupní smlouvy platí příslušná ustanovení Občanského zákoníku
a Reklamačního řádu.

DORANA
__________________________________________________________________________________________
4
Návod na inštaláciu a obsluhu krbových kachlí na tuhé palivo
SK DORANA, DORANA Top, DORANA Top Soapstone, DORANA DV
testované podľa STN EN 13240
___________________________________________________________________________
1. Pokyny pre inštaláciu
Kachle sú vyhotovené tak, že je ich možné jednoducho pomocou spojovacieho kusa pripojiť na existujúci domový
komín. Spojka musí byť podľa možnosti krátka a priama, umiestnená vodorovne alebo s miernym stúpaním.
Spojky je potrebné utesniť.
Pri inštalácii a prevádzke kachlí je potrebné dodržiavať národné a európske normy, miestne, stavebné ako aj
požiarno-bezpečnostné predpisy. Z tohto dôvodu informujte pred zapojením kachlí príslušného krajského
revízneho technika. Je potrebné zabezpečiť dostatočné množstvo spaľovacieho vzduchu, a to predovšetkým
v miestnostiach s tesne uzavretými oknami a dverami (tesniaca klapka).
Výpočet komína sa uskutočňuje podľa STN 73 4201 a STN 73 4210 pomocou trojice hodnôt uvedenej v tomto
návode.
Pred umiestnením kachlí sa presvedčte, či konštrukcia, na ktorej majú byť kachle uložené, má dostatočnú
nosnosť pre hmotnosť kachlí. V prípade nedostatočnej nosnosti je potrebné uskutočniť príslušné opatrenia (napr.
uloženie platne na rozloženie záťaže).
2. Všeobecné bezpečnostné predpisy
Horením paliva sa uvoľňuje tepelná energia, ktorá vedie k silnému zohriatiu povrchov kachlí, dvierok spaľovacieho
priestoru, kľučky dverí a rukovätí ovládacích prvkov, bezpečnostného skla, dymových potrubí a príp. čelnej steny
kachlí. Nedotýkajte sa týchto častí bez príslušného ochranného odevu alebo pomocných prostriedkov
(žiaruvzdorné rukavice alebo iné pomocné prostriedky).
Upozornite na toto nebezpečenstvo deti a dbajte na to, aby sa počas kúrenia nezdržiavali v blízkosti kachlí.
3. Prípustné palivá
Prípustným palivom je polenové drevo s dĺžkou do 25 cm a obvodom 30 cm a hnedouhoľné brikety.
Smie sa používať len vzduchom vysušené polenové drevo. Pálenie odpadov a predovšetkým plastov je podľa
zákona o ochrane pred emisiami zakázané. Okrem toho takéto palivo poškodzuje ohnisko a komín a môže viesť
k poškodeniu zdravia a v dôsledku zápachu aj k obťažovaniu susedov. Vzduchom vysušené polenové drevo
s maximálne 20% vlhkosťou možno dosiahnuť po minimálne jednoročnej (mäkké drevo) alebo dvojročnej (tvrdé
drevo) dobe sušenia.
Drevo nie je stáložiarne palivo, takže nie je možné stále kúrenie drevom počas celej noci.
Zakázané je používať aj kvapalné palivo.
4. Rozkúrenie
Pri prvom zakúrení nemožno zabrániť tomu, aby sa v dôsledku vysúšania ochranného náteru nevytvoril zápach,
ktorý však po krátkej dobe zmizne. Počas rozkurovania by mala byť miestnosť s kachľami dobre vetraná. Dôležitý
je rýchly priebeh rozkurovania, pretože v prípade chybného postupu dochádza k vyšším hodnotám emisií.
Keď sa rozkurovacie palivo dobre rozhorí, je potrebné priložiť ďalšie palivo. Nikdy nepoužívajte na rozkurovanie
lieh, benzín alebo iné horľavé kvapaliny. Rozkurujte vždy pomocou kusa papiera, triesok a menšieho množstva
paliva. Vo fáze rozkurovania privádzajte do kachlí tak primárny ako aj sekundárny vzduch. Počas rozkurovania
nenechávajte kachle nikdy bez dozoru.
5. Prevádzkovanie viacerých ohnísk
Pri prevádzkovaní viacerých ohnísk v jednej miestnosti alebo v jednej vzduchovej sústave je potrebné zabezpečiť
dostatočný prívod spaľovacieho vzduchu.
6. Kúrenie počas prechodného obdobia
Počas prechodného obdobia, t. j. pri vyšších vonkajších teplotách, môže v prípade náhleho nárastu teploty
dochádzať k poruchám ťahu komína a spaliny sa dokonale neodvádzajú. V takom prípade je potrebné naplniť
ohnisko len malým množstvom paliva a kúriť s otvoreným regulátorom primárneho vzduchu, tak aby sa naplnené
palivo spálilo rýchlejšie (plameňom) a tým sa stabilizoval ťah komína. Aby sa zlepšilo prúdenie vzduchu pod
ohniskom je potrebné častejšie opatrne prehrabať popol.
7. Čistenie a kontrola
Kachle a dymovody je potrebné jedenkrát ročne – alebo aj častejšie, napr. pri čistení komína – skontrolovať, či sa
v nich nevytvorili usadeniny a prípadne ich vyčistiť. Aj komín je potrebné nechať pravidelne vyčistiť kominárom.
Intervaly čistenia komína stanoví príslušný revízny technik. Kachle by mal každý rok skontrolovať odborník. Je
zakázané čistiť povrch kachlí mokrou handrou.
8. Vyhotovenia
Kachle so samozatváracími dverami ohniska možno napojiť aj na komín, na ktorý sú už napojené iné kachle
a ohniská, pokiaľ tomu zodpovedá dimenzovanie komína podľa STN 73 4201 a STN 73 4210.

DORANA
__________________________________________________________________________________________
5
Kachle so samozatváracími dvierkami ohniska sa musia vždy – okrem rozkurovania, dopĺňania paliva alebo
odstraňovania popola – prevádzkovať so zatvorenými dvierkami. V opačnom prípade môže dôjsť k ohrozeniu
iných ohnísk napojených na ten istý komín alebo k úniku spalín.
9. Spaľovací vzduch
Pretože kachle predstavujú ohniská závislé od okolitého vzduchu a odoberajú spaľovací vzduch z miestnosti, je
potrebné zabezpečiť dostatočný prívod spaľovacieho vzduchu.
V prípade utesnených okien a dverí (napr. v spojení s opatreniami na úsporu energie) sa môže stať, že nie je
zabezpečený dostatočný prívod čerstvého vzduchu, čo môže ovplyvniť ťah krbových kachlí. Takisto to môže
nepriaznivo ovplyvniť Váš pocit pohody alebo dokonca Vašu bezpečnosť. Niekedy môže byť nevyhnutné
zabezpečiť dodatočný prívod čerstvého vzduchu napr. zabudovaním vzduchovej klapky v blízkosti kachlí alebo
položením potrubia na spaľovací vzduch vedúci do exteriéru alebo do dobre vetranej miestnosti (okrem kotolne).
Je predovšetkým potrebné zabezpečiť, aby boli potrubia na spaľovací vzduch počas prevádzky ohniska otvorené.
Odsávače pár umiestnené v tej istej miestnosti ako ohnisko, môžu negatívne ovplyvniť funkciu kachlí (môže
dochádzať až k úniku dymu do obytnej miestnosti, napriek zavretým dvierkam ohniska) a nesmú sa teda
v žiadnom prípade prevádzkovať súčasne s kachľami.
10. Protipožiarna ochrana
Vzdialenosť od horľavých stavebných konštrukcií a nábytku
Aby bola zabezpečená dostatočná ochrana pred teplom, musia byť kachle vzdialené od horľavých stavebných
konštrukcií a nábytku minimálne 20 cm vzadu a 40 cm na boku.
Protipožiarna ochrana v oblasti žiarenia
V oblasti žiarenia sklených dvierok sa nesmú nachádzať žiadne horľavé stavebné konštrukcie a nábytok do
vzdialenosti 80 cm. Túto vzdialenosť možno zmenšiť na 40 cm, ak je medzi ohniskom a horľavými stavebnými
konštrukciami umiestnený ochranný plech proti žiareniu, ktorý je z obidvoch strán dostatočne chladený vzduchom.
Protipožiarna ochrana mimo oblasti žiarenia
Minimálne vzdialenosti od horľavých stavebných konštrukcií a nábytku sú uvedené na štítku kachlí a je nevyhnutné ich
dodržať.
Podlahy
Pri kachliach na pevné palivo je potrebné podlahu z horľavých materiálov nachádzajúcu sa pred dvierkami
ohniska chrániť krytinou z nehorľavého materiálu. Táto krytina sa musí rozprestierať minimálne 50 cm dopredu
a minimálne 30 cm bočne od dvierok ohniska.
11. Náhradné diely
Môžu sa používať iba také náhradné diely, ktoré výrobca výslovne schválil alebo ich sám ponúka. V prípade
potreby kontaktujte, prosím, špecializovaného predajcu.
Na krbových kachliach nemožno robiť žiadne úpravy!
12. Upozornenie pre prípad požiaru komínu
Ak sa používa nevhodné alebo príliš vlhké palivo, môže v dôsledku usadenín v komíne dôjsť k jeho zapáleniu.
V takom prípade okamžite zatvorte všetky vzduchové otvory na kachliach a informujte požiarnikov. Po dohorení
komína je potrebné ho nechať skontrolovať odborníkom na prípadné trhliny alebo netesnosti.
13. Menovitý tepelný výkon, regulácia spaľovacieho vzduchu a doba vyhorenia paliva
Menovitý tepelný výkon kachlí je 8,0 kW a dosahuje sa pri minimálnom dopravnom tlaku 13 Pa.
Palivo
Polenové drevo
(dĺžka 25 cm obvod 30 cm)
Hnedouhoľné brikety
Max. dávkovacie množstvo
1,8 kg/hod (2 ks)
2,3 kg /hod (4 ks)
Regulátor primárneho spaľovacieho vzduchu
stredná poloha drážky
najkratšia poloha drážky
Regulátor sekundárneho spaľovacieho vzduchu zadný
otvorený – poloha A
otvorený – poloha A
Regulátor sekundárneho spaľovacieho vzduchu horný
otvorený 50%
otvorený 50%
Doba vyhorenia
1,0 hod
1,0 hod.
Krbové kachle majú tri regulačné šupátka na prívod spaľovacieho vzduchu do ohniska:
1. Primárny vzduch: jedno regulačné šupátko pod prikladacími dvierkami označené tromi rôzne dlhými drážkami:
-najdlhšia drážka: šupátko úplne otvorené, používať len pri zakurovaní
-stredná drážka: pri spaľovaní dreva
-najkratšia drážka: pri spaľovaní hnedouhoľných brikiet
2. Sekundárny vzduch zadný: jedno regulačné šupátko na vonkajšej zadnej stene označené „Z“ – „A“ (zatvorené
–otvorené)
3. Sekundárny vzduch horný: jedno regulačné šupátko nad dvierkami označené tromi rôzne dlhými drážkami:
-najdlhšia drážka: šupátko úplne otvorené

DORANA
__________________________________________________________________________________________
6
-stredná drážka: šupátko otvorené na 50%
-najkratšia drážka: šupátko zavreté
Pre prevádzku s miernym zaťažením platia nasledujúce množstvá paliva a regulácie spaľovacieho vzduchu:
Palivo
Hnedouhoľné brikety
Max. dávkovacie množstvo
cca. 1,7 kg/hod
Regulátor primárneho spaľovacieho vzduchu
najkratšia poloha drážky
Regulátor sekundárneho spaľovacieho vzduchu zadný
zavretý
Regulátor sekundárneho spaľovacieho vzduchu horný
50% otvorený
Doba vyhorenia
cca. 2 hod.
14. Priestorová výhrevnosť
Priestorovú výhrevnosť je treba stanoviť podľa DIN 18 893 pre priestory, ktorých tepelná izolácia nezodpovedá
požiadavkám nariadenia o tepelnej izolácii, pre menovitý tepelný výkon 8 kW:
- pri priaznivých vykurovacích podmienkach - 182 m3
- pri menej priaznivých vykurovacích podmienkach - 105 m3
- pri nepriaznivých vykurovacích podmienkach - 70 m3
Pri občasnom vykurovaní – keď prerušenie trvá viac ako 8 hod. – znižuje sa priestorová výhrevnosť o 25%.
15. Technické údaje
Výkon: 8 kW
Hmotnosť: DORANA=95 kg, DORANA Top=114 kg, DORANA Top Soapstone=130 kg, DORANA DV=98 kg
Vývod na spaliny horný a zadný: 150 mm
Údaje pre výpočet komína (pri menovitom tepelnom výkone):
Palivo
Polenové drevo
Hnedouhoľné brikety
Hmotnostný prúd spalín [gs-1]
7,0
7,0
Priemerná teplota spalín za odťahovým hrdlom [°C]
330
330
Min. ťah pri menovitom tepelnom výkone [Pa]
13
13
Záruka
Keď sa vyskytne v záručnej dobe na Vašich krbových kachliach funkčná vada alebo vada povrchovej úpravy,
neopravujte ju nikdy sami. Záručné a pozáručné opravy vykonáva výrobca.
Za akosť, funkciu a vyhotovenie krbových kachlí ručíme 2 roky od dňa predaja spotrebiteľovi a to tak, že
chyby vzniknuté dokázateľne následkom chybného zhotovenia odstránime v krátkom čase na naše náklady
s podmienkou, že krbové kachle:
- boli obsluhované presne podľa návodu,
- boli pripojené na komín podľa platných noriem,
- neboli násilne mechanicky poškodené,
- neboli vykonané úpravy, opravy a neoprávnené manipulácie.
Pri reklamácii treba udať presnú adresu a uviesť okolnosti, za ktorých k nej došlo. Reklamáciu prešetríme,
keď k reklamácii predložíte záručný list opatrený dátumom predaja a pečiatkou predajne.
Pri kúpe si vo vlastnom záujme vyžiadajte čitateľne vyplnený záručný list. O spôsobe a mieste opravy sa
rozhodne v našom podniku.
Pri zakúpení spotrebiča skontrolujte sklo prikladacích dvierok. Prípadnú reklamáciu na poškodené sklo výrobca
akceptuje len do 15 dní od zakúpenia spotrebiča.
Je neprípustné spotrebič prevádzkovať pri tepelnom preťažení, to značí:
- množstvo použitého paliva je väčšie ako je doporučené
- množstvo spaľovacieho vzduchu je väčšie ako je doporučené
- používanie neprípustných druhov palív
Tepelné preťaženie sa môže prejaviť:
- deformáciou stropu ohniska
- poškodením dvierok na prikladanie paliva
- prepálením roštu
- zmenou farebného odtieňa povrchu kachlí
V prípade nesprávneho prevádzkovania výrobca neakceptuje reklamáciu na spotřebič!
Pre výmenu výrobku alebo zrušenie kúpnej zmluvy platia príslušné ustanovenia Občianskeho zákonníka a
Reklamačného poriadku.

DORANA
__________________________________________________________________________________________
7
Aufstell- und Bedienungsanleitung für den Kaminöfen
DORANA, DORANA Top, Dorana Top Speckstein, DORANA DV
geprüft nach DIN EN 13240
1. Aufstellhinweise
Der Kaminofen ist anschlussfertig montiert und muss mit einem Verbindungsstück an den bestehenden
Hausschornstein angeschlossen werden. Das Verbindungsstück soll möglichst kurz, geradlinig, waagerecht oder
leicht steigend angeordnet sein. Verbindungen sind abzudichten.
Nationale und Europäische Normen, örtliche und baurechtliche Vorschriften sowie feuerpolizeiliche
Bestimmungen sind einzuhalten. Informieren Sie daher vorher Ihren Bezirks-Schornsteinfegermeister. Es ist
sicherzustellen, dass die für die Verbrennung
benötigte Luftmenge ausreichend ist. Hierauf ist besonders bei dichtschließenden Fenstern und Türen
(Dichtlippe) zu achten.
Die Schornsteinberechnung erfolgt nach DIN EN 13384 –1 bzw. 13384 –2 mit dem dieser Anleitung zugefügten
Wertetripel.
Prüfen Sie vor dem Aufstellen, ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Kaminofens
standhält. Bei unzureichender Tragfähigkeit müssen geeignete Maßnahmen (z. B. Platte zur Lastverteilung)
getroffen werden, um diese zu erreichen.
2. Allgemeine Sicherheitshinweise
Durch den Abbrand von Brennmaterial wird Wärmeenergie frei, die zu einer starken Erhitzung der Oberflächen,
der Feuerraumtüren, der Tür- und Bediengriffe, der Sichtfensterscheibe, der Rauchrohe und ggf. der Frontwand
des Ofens führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel
(hitzebeständige Handschuhe oder andere Betätigungsmittel) ist zu unterlassen.
Machen Sie Kinder auf diese Gefahren aufmerksam und halten Sie sie während des Heizbetriebes von der
Feuerstätte fern.
3. Zulässige Brennstoffe
Zulässige Brennstoffe sind Scheitholz mit einer Länge von 25 cm und einem Umfang von 30 cm
sowie Braunkohlenbriketts der Länge 7“.
Es darf nur lufttrockenes Scheitholz verwendet werden. Die Verfeuerung von Abfällen und insbesondere Kundstoff
ist laut Bundesimmisionschutzgesetz verboten. Darüber hinaus schadet dies der Feuerstätte und dem
Schornstein und kann zu Gesundheitschäden und aufgrund der Geruchsbelästigung zu
Nachbarschaftsbeschwerden führen. Lufttrockenes Scheitholz mit maximal 20% Wasser wird durch eine
mindestens einjährige (Weichholz) bzw. zweijährige Trockenzeit (Hartholz) erreicht.
Holz ist kein Dauerbrand-Brennstoff, so dass ein Durchheizen der Feuerstätte mit Holz über Nacht nicht möglich ist.
4. Anheizen
Es ist unvermeidlich, dass beim ersten Anheizen durch Austrocknen von Schutzfarbe eine Geruchsbelästigung
entsteht, die nach kurzer Betriebsdauer beendet ist. Während des Anheizens sollte der Aufstellraum gut belüftet
werden. Ein schnelles Durchlaufen der Anheizphase ist wichtig, da bei Bedienungsfehlern höhere Emissionswerte
auftreten können. Sobald das Anzündmaterial gut angebrannt ist, wird weiterer Brennstoff aufgelegt. Verwenden
Sie zum
Anzünden nie Spiritus, Benzin oder andere brennbare Flüssigkeiten. Das Anfeuern sollte immer mit etwas Papier,
Kleinholz und in kleinerer Menge Brennstoff erfolgen. In der Anheizphase führen sie dem Ofen sowohl Primär- als
auch Sekundärluft zu. Anschließend wird die Primärluft geschlossen und der Abbrand über die obere und untere
Sekundärluft gesteuert. Lassen Sie den Ofen während dieser Anbrennphase nicht unbeaufsichtigt.
5. Betrieb mehrerer Feuerstätten
Beim Betrieb mehrer Feuerstätten in einem Aufstellraum oder in einem Luftverbund ist für ausreichend
Verbrennungsluftzufuhr zu sorgen.
6. Heizen in der Übergangszeit
In der Übergangszeit, d. h. bei höheren Außentemperaturen, kann es bei plötzlichem Temperaturanstieg zu
Störungen des Schornsteinzuges kommen, so dass die Heizgase nicht vollständig abgezogen werden. Die
Feuerstätte ist dann mit geringeren Brennstoffmengen zu befüllen und bei größerer Stellung des
Primärluftschiebers/-reglers so zu betreiben, dass der vorhandene Brennstoff schneller (mit Flammentwicklung)
abbrennt und dadurch der Schornsteinzug stabilisiert wird. Zur Vermeidung von Widerständen im Glutbett sollte
die Asche öfter vorsichtig abgeschürt werden.
7. Reinigung und Überprüfung
Der Kaminofen, Rauchgaswege und Rauchrohre sollten jährlich – evtl. auch öfter, z. B. nach der Reinigung des
Schornsteines –nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss ebenfalls
regelmäßig durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt Ihr zuständiger
Schornsteinfegermeister Auskunft. Der Kaminofen sollte jährlich durch einen Fachmann überprüft werden.
Es ist verboten, die Oberfläche des Ofens mit einem feuchten Tuch zu reinigen.
DE

DORANA
__________________________________________________________________________________________
8
8. Bauarten
Bei Kaminöfen mit selbstschließenden Feuerraumtüren ist ein Anschluss an einen bereits mit anderen Öfen und
Herden belegten Schornstein möglich, sofern die Schornsteinbemessung gem. DIN EN 13384 - 2, dem nicht
widerspricht.
Kaminöfen mit selbstschließenden Feuerraumtüren müssen – außer beim Anzünden, beim Nachfüllen von
Brennstoff und der Entaschung –unbedingt mit geschlossenem Feuerraum betrieben werden , da es sonst zur
Gefährdung anderer, ebenfalls an den Schornstein angeschlossener Feuerstätten und zu einem Austritt von
Heizgasen kommen kann.
Kaminöfen ohne selbstschließende Sichtfenstertüren müssen an einen eigenen Schornstein angeschlossen
werden. Der Betrieb mit offenem Feuerraum ist nur unter Aufsicht statthaft. Für die Schornsteinberechnung ist
DIN EN 13384 - 1 anzuwenden.
Der Kaminofen ist eine Zeitbrand-Feuerstätte.
9. Verbrennungsluft
Da Kaminöfen raumluftabhängige Feuerstätten sind, ihre Verbrennungsluft aus dem Aufstellraum entnehmen,
muss der Betreiber für ausreichende Verbrennungsluft sorgen.
Bei abgedichteten Fenstern und Türen (z. B. in Verbindung mit Energiesparmaßnahmen) kann es sein, dass die
Frischluftzufuhr nichr mehr gewährleistet ist, wodurch das Zugverhalten des Kaminofens beeinträchtigt werden
kann. Dies kann Ihr Wohlbefinden und unter Umständen Ihre Sicherheit beeinträchtigen. Ggf. muss für eine
zusätzliche Frischluftzufuhr, z. B. durch den Einbaueiner Luftklappe in der Nähe des Kaminofens oder Verlegung
einer Verbrennungsluftleitung nach außen oder in einen gut belüfteten Raum (ausgenommen Heizungskeller),
gesorgt werden.
Insbesondere muss sichergestellt bleiben, dass notwendige Verbrennungsluftleitungen während des Betriebes
der Feuerstätte offen sind. Dunstabzugshauben, die zusammen mit Feuerstätte im selben Raum oder
Raumluftverbund installiert sind, können die Funktion des Ofens negativ beeinträchtigen (bis hin zum
Rauchaustritt in den Wohnraum, trotz geschlossener Feuerraumtür) und dürfen somit keinesfalls gleichzeitig mit
dem Ofen betrieben werden.
10. Brandschutz
Abstand zu brennbaren Bauteilen und Möbeln
Zu brennbaren Bauteilen und Möbeln ist ein Mindestabstand von 20 cm nach hinten und von 40 cm seitlich
einzuhalten, um ausreichend Wärmeschutz zu gewähren.
Brandschutz im Strahlungsbereich
Im Strahlungsbereich des Sichtfensters dürfen im abstand von 80 cm keine brennbaren Bauteile und Möbel
aufgestellt werden. Dieser Abstand kann auf 40 cm verringert werden, wenn zwischen Feuerstätte und
brennbaren Bauteilen ein beidseitig belüftetes Strahlschutzblech aufgestellt wird.
Brandschutz außerhalb des Strahlungsbereichs
Die Mindestabstände zu brennbaren Bauteilen und Möbeln sind auf dem Geräteschild angegeben und dürfen nicht
unterschritten werden
Fußböden
Vor den Feuerungsöffnungen von Feuerstätten für feste Brennstoffe sind Fußböden aus brennbaren Baustoffen
durch einen Belag aus nichtbrennbaren Baustoffen zu schützen. Der Belag muss sich nach vorn auf mindestens
50 cm und seitlich auf mindestens 30 cm über die Feuerungsöffnung hinaus erstrecken.
11. Ersatzteile
Es dürfen nur Ersatzteile verwendet wenden, die vom Hersteller ausdrücklich zugelassen bzw. angeboten
werden. Bitte wenden Sie sich bei Bedarf an Ihren Fachhändler.
Die Feuerstätte darf nicht verändert werden!
12. Hinweis bei Schornsteinbrand
Wird falscher oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu
einem Schornsteinbrand kommen. Verschließen Sie sofort alle Luftöffnungen am Ofen und informieren Sie die
Feuerwehr. Nach dem Ausbrennen des Schornsteines diesen vom Fachmann auff Risse bzw. Undichtigkeiten
überprüfen lassen.
13. Nennwärmeleistung, Verbrennungslufteinstellungen und Abbrandzeiten
Die Nennwärmeleistung des Ofens beträgt 8,0 kW. Sie wird bei einem Mindestförderdruck von 13 Pa erreicht.
Brennstoff
Scheitholz
(Länge 25 cm, Umfäng 30 cm)
Braunkohlenbriketts
max. Aufgabemenge
1,8 kg oder 2 Stck
2,3 kg oder 4 Stck
Primärluft
mittelstellung Nut
kürzeste Position Nut
Sekundärluft Hintere
auf –Position A
auf –Position A
Sekundärluft Oben
auf 50%
auf 50%
Abbrandszeit
ca 1.0 St
ca. 1.0 St

DORANA
__________________________________________________________________________________________
9
Für den Schwachlastantrieb gelten folgende Brennstoffaufgaben und Verbrennungslufteinstellungen:
Brennstoff
Braunkohlenbriketts
max. Aufgabemenge
1,7 kg oder 4 Stck
Primärluft
kürzeste Position Nut
Sekundärluft Hintere
zu
Sekundärluft Oben
auf 50%
Abbrandszeit
ca 2,0 St
14. Raumheizvermögen
Das Raumheizvermögen ist entsprechend DIN 18 893 für Räume, deren Wärme-
dämmung nicht den Anforderungen der Wärmeschutzverordnung entspricht, für eine Nennwärmeleistung von 7,0 kW
- bei günstigen Heizbedingungen -182 m3
- bei weniger günstiger Heizbedingungen -105 m3
- bei ungünstigen Heizbedingungen - 70 m3
Für Zeitheizung – Unterbrechung von mehr als 8 h –ist das Raumheizvermögen um 25% weniger.
15. Technische Daten
Leistung: 8 kW
Gewicht: DORANA=95 Kg, DORANA Top=114 Kg, DORANA Top Speckstein=130 Kg, DORANA
Abgasstutzdurchmesser oben: 150 mm
16. Schornsteinanschluß
Kaminöfen der Bauart 1 sind für den Anschluß an mehrfach belegte Schornsteine geeignet, d.h. an dem
Schornstein, an dem der Kaminofen angeschlossen ist, dürfen mehrere Feuerstätten angeschlossen sein.
Daten zur Berechnung des Schornsteins (bei Nennwärmeleistung):
Brennstoff
Braunkohlenbriketts 7"
Scheitholz
Abgasmassenstrom [g/s]
7,0
7,0
Abgastemperatur gemessen im Abgasstutzen [C]
330
330
Förderdruck bei Nennwärmeleistung [mbar]/[Pa]
0,13/13
0,13/13
Förderdruck bei 0,8x Nennwärmeleistung [mbar]/[Pa]
0,11/11
0,11/11
Garantie
Die Garantie für den Kaminofen beträgt 2 Jahre ab Kaufdatum. Davon ausgeschlossen sind alle Teile, die der
direkten Feuerung ausgesetzt sind. Haarrisse bei Schamottesteinen beeinträchtigen nicht die Funktion des
Ofens und sind kein Reklamationsgrund.
Als Beleg für das Kaufdatum dient das Datum Ihrer Rechnung und die Händlerquittung. Die Anerkennung eines
Mangels oder Schadens kann jedoch nur dann erfolgen, wenn bei der Aufstellung und dem Betrieb des Ofens die
vorliegende Aufstellungs- und Bedienungsanleitung genauestens beachtet und befolgt wurde.
Von der Garantie sind daher Schäden ausgeschlossen, die infolge unsachgemäßer Bedienung des Ofens,
mangelhaften Anschluß oder aufgrund der Einwirkung physischer Gewalt entstanden sind.
Der Hersteller übernimmt keine Garantie für Schäden und Mängel an Geräten oder deren Teile die verursacht
sind durch: äußere, chemische oder physikalische Einwirkung bei Transport, Lagerung, Aufstellung und
Benutzung des Gerätes (z.B. Abschrecken mit Wasser, überkochende Speisen, Kondenswasser, Überhitzung).
falsche Größenwahl des Ofens; Nichtbeachtung der jeweiligen geltenden baurechtlichen Vorschriften; Fehler
beim Aufstellen und Anschluß des Gerätes; ungenügender oder zu starker Schornsteinzug; unsachgemäß
ausgeführte Instandsetzungsarbeiten oder sonstige, insbesondere nachträgliche Veränderungen an der
Feuerstätte oder Abgasleitungen (Ofenrohr und Schornstein); Verwendung ungeeigneter Brennstoffe; falsche
Bedienung; Überlastung des Gerätes; Verschleiß der den Flammen unmittelbar ausgesetzten Teilen (Eisen und
Schamott); unsachgemäße Behandlung (z.B. durch zu grobes Einlegen des Brennmaterials beschädigte
Schamottsteine!); ungenügende Pflege; Verwendung ungeeigneter Putzmittel. Der Hersteller haftet nicht für
mittelbare oder unmittelbare Schäden, die durch das Gerät verursacht werden. Eine Verfärbung des Ofenkorpus
aus aluminiertem Blech ist kein Reklamationsgrund.
Es ist unzulässig, den Verbraucher bei thermischer Überlastung zu betrieben, d.h.:
- die Menge des verwendeten Brennstoffes wird grösser als ist empfohlen
- die Menge der Verbrennungsluft wird grösser als ist empfohlen
- Verwendung des unzulässigen Brennstofftypes
Thermische Überlastung kann sich folgend zeigen:
- durch Deformation der Feuerbüchsdecke
- durch Beschädigung der Heiztür
- durch Rostdurchbrennen
- durch Brechen der Vermiculitte
- durch Farbtonänderung der Oberfläche von Dauerbrandofen
Im Falle des schlechten Betriebes, akzeptiert der Hersteller keine Verbraucherreklamation!

DORANA
__________________________________________________________________________________________
10
Verwendung des Verpackungsmaterials:
Der Hersteller empfiehlt für den Verbraucher:
Polypropylen: eingegeben zu dem entsprechen sortierten Abfall Sammler.
Holzteilen: Als Brennstoff zu verbrennen oder eingeben zu dem gemeinsame Sammlerstelle.
Installation and Operation Manual
solid fuel heater
DORANA, DORANA Top, DORANA Top Speckstein, DORANA DV
tested according to the standard EN 13240
__________________________________________________________________________________________
1. Installation Instruction
The heater has been designed to allow simple connection to an existing chimney by a single connecting piece.
The connecting piece must be as short and straight as possible, in a horizontal position or slightly inclined. The
piece must be tight.
Be sure that all local regulations, including those concerning both national and European standards on
construction and fire prevention, are respected during installation. Inform the competent inspector prior to
installation. Be sure that combustion air supply is sufficient; particularly in rooms where windows and doors are
closed tight.
Chimney properties shall be calculated in accordance with DIN 4705 parts 1 and parts 2, eventually also part 3,
with the three values stated in this manual.
The heater must stand on a hearth with adequate bearing capacity. If bearing capacity is too low, adequate
measures must be taken (e.g. a board must be laid to split weight).
2. General Safety Instructions
Fuel combustion emits calorific energy that heats the surface of the heater, combustion chamber door, door and
control elements handles, safety glass, flue pipes, and eventually also the front of the heater. Do never touch
those parts without adequate safety wear or elements (fireproof gloves etc.).
Warn children of such danger and make sure they do not stay close to heater when in operation.
3. Acceptable Fuel
Fuels acceptable for burning include wood logs of up to 25 cm in length and 30 cm in circumference, and lignite
briquettes.
Make sure that only air dried wood logs are used. Burning of waste, and plastics in particular, is forbidden by law
on emissions. Besides, such fuel may cause damage to the fire place and chimney and subsequently may injure
health and smell may annoy your neighbours. Air dried wood logs with 20% maximum humidity may be obtained
after at least one year (soft wood) or two years (hard wood) of drying.
Wood is not slow combustion fuel and thus, continuous heating throughout the night is not possible when burning wood.
Liquid fuel is unacceptable.
4. Firing
During the first firing bad smell due to drying of protection paint is inevitable but the smell shall fade quickly. Make
sure the room with the heater is well aerated when firing. Quick firing is essential because incorrect procedure
may cause increased emissions.
Add more fuel as soon as firing fuel catches fire. Do never use alcohol, petrol or other flammable liquids for firing.
Do always use some paper, wood chips, and a small amount of fuel for that. Make sure that primary and
secondary air is supplied to heater when firing. Make sure that heater is under control during firing.
5. Operating More than One Fireplace
Make sure that combustion air supply is sufficient when operating more than one fireplace in one room or within the
same air system.
6. Transition Season Operation
When exterior temperature rise during transition season draught can decrease at low burning capacity and flue
gas may not be evacuated completely. In such case add only small quantities of fuel and open the slider of
primary air supply so that loaded fuel burns more quickly (flame) and draught gets steady. Ash needs to be raked
carefully more often to enhance air circulation below fireplace.
7. Cleaning and Checking
Heater flue pipes need to be checked for deposit and eventually swept at least once a year or more often, e.g.
while sweeping chimney. Make sure your chimney is swept regularly by a chimneysweep. The frequency of
sweeping shall be defined by competent inspector. Heater should be checked by an expert every year.
It is forbidden to clean the heater with a damp cloth.
UK

DORANA
__________________________________________________________________________________________
11
8. Versions
Heaters with spring fireplace door can be connected to a chimney with multiple taking for other heaters and
fireplaces provided that dimensions of the chimney are in compliance with DIN 4705 part 3.
The door of the heater with spring fireplace door must always be closed during operation, except for firing, fuel
charging, and ash removing. Otherwise operation of other equipments connected to the chimney may be affected
or flue gas may leak.
9. Combustion Air
Since heaters are fireplaces depending on surrounding air and take combustion air from the room, adequate
intake of combustion air is vital.
In rooms with tight windows and doors (e.g. as energy-saving measure) fresh air intake may be low and thus
affect draught of the heater. Also your well-being may be affected; even your safety may be threatened. It may
sometimes be necessary to assure adequate intake of fresh air e.g. by installing air shutter close to heater or by
combustion air pipe leading to exterior or to a well aerated room (except boiler room). In particular it is vital that
combustion air pipes are open during operation of fireplace. Steam flues located in the same room with fireplace
may affect heater’s operation (smoke may leak to inhabited room despite closed fireplace door) and therefore
must never be operated parallely with the heater.

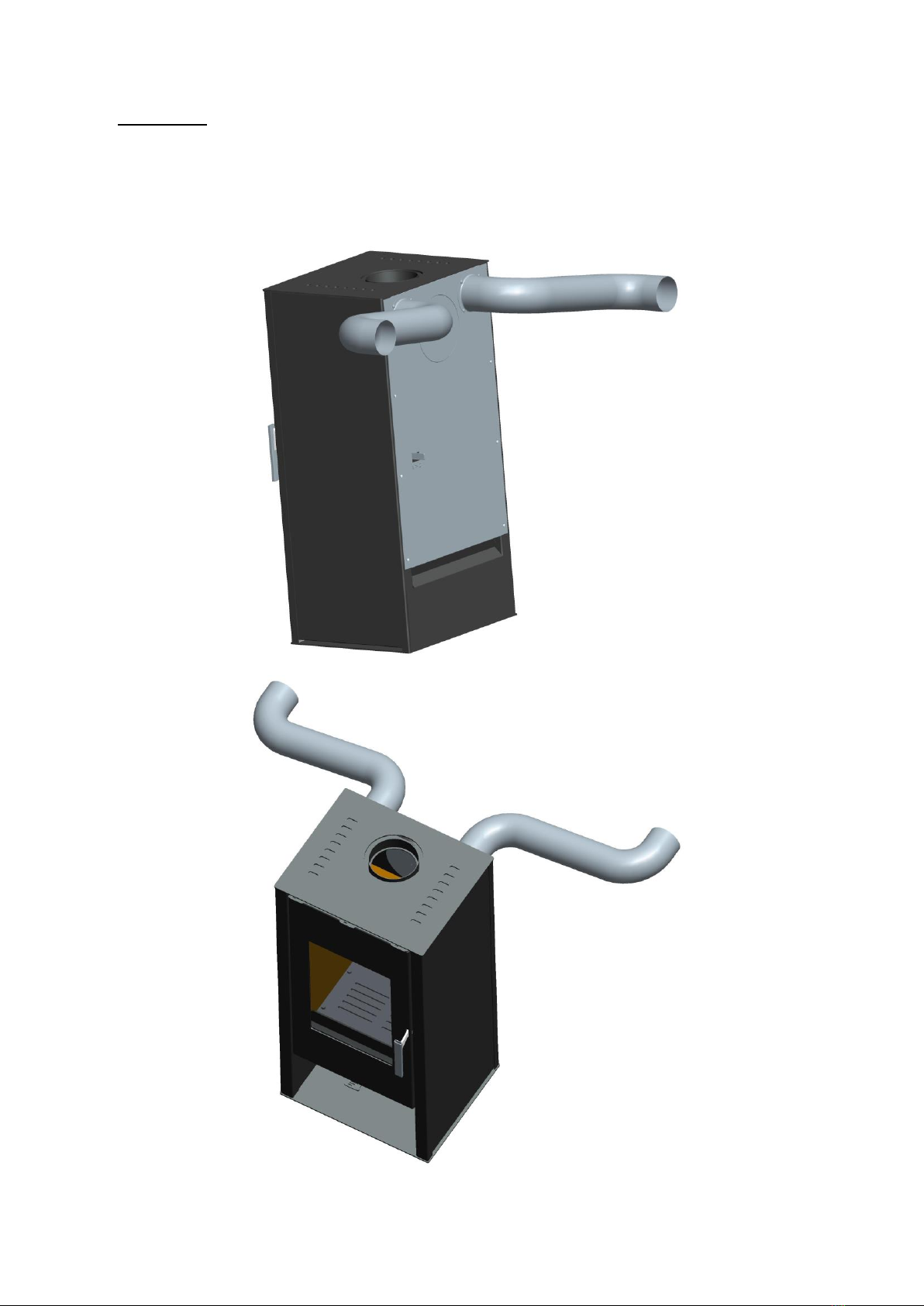

The outdoor combustion air could be supplied to the heater through the connecting socket which can be mounted
on the bottom of the backside of the heater.
10. Fire Protection
Distance from flammable structures and furniture
To assure adequate heat protection, a minimum distance of 20 cm in the back and 40 cm on the sides is required
between the heater and flammable structures and furniture.
Fire protection within radiation perimeter
Make sure that no flammable structures or furniture are within radiation perimeter of glass door, which is 80 cm.
The distance may be reduced to 40 cm if safety shade is installed between fireplace and flammable structures
leaving enough space on both sides.
Fire protection outside radiation perimeter
Minimum distances from flammable structures and furniture are stated on heater’s label and must be observed.
Heater
For solid fuel heaters floor in front of fireplace’s door made of flammable materials must be protected by a non-
flammable hearth. Its minimum dimensions are 50 cm in the front and 30 cm on the sides of fireplace door.
11. Spare Parts
Only spare parts approved or provided by the manufacturer may be used. For inquiries, please, contact a specialized
vendor.
No modifications to heater are allowed!
12. Warning in case of fire in chimney
Deposit in chimney may catch fire if unsuitable or humid fuel is used. In such case close all heater air holes
immediately and call the fire brigade. After fire is extinguished chimney should be inspected by an expert for
cracks or untight places.
13. Nominal heating capacity, combustion air adjustment, and fuel burning time
Nominal heating capacity of heater is 8,0 kW and it is obtained at minimum supply pressure of 13 Pa.
Fuel
Wood logs
(25 cm length, 30 cm circumference)
Brown-coal briquettes
Maximum dose
1.8 kg/hour
2.3 kg/hour
Primary air slider
mid-position groove
the shortest position of the
groove
Secondary air slider rear
open –position A
open –position A
Secondary air slider upper
open 50%
open 50%
Burning time
1.0 hour
1.0 hour
Heater are three control slider to the combustion air into the firebox:
1. Primary air: one regulating slider below the firing door marked with three different long grooves:
- The longest groove: slider fully open, used only for heating up
- Middle groove: when burning wood
- The shortest groove: the combustion of brown coal briquettes

DORANA
__________________________________________________________________________________________
12
2. Secondary air rear: one regulating slider on the outside of the rear wall marked "Z" - "A" (closed - open)
3. Secondary air upper: one regulating sliderof the door marked with three different long grooves:
- The longest groove: slider fully open
- Middle groove: slider open at 50%
- The shortest groove: slider closed
Quantity and adjustment of combustion air for moderate operation:
Fuel
Brown-coal briquettes
Maximum dose
approx. 1.7 kg/hour
Primary air slider
the shortest position of the groove
Secondary air slider rear
closed
Secondary air slider upper
open 50%
Burning time
approx. 2 hours
14. Space Heating Capacity
For rooms with insulation non-conform with calorific insulation regulations space heating capacity should be
determined pursuant to DIN 18 893 for nominal heating capacity of 8,0 kW:
- in favourable heating conditions - 182 m3
- in poor heating conditions - 105 m3
- in unfavourable heating conditions - 70 m3
For occasional heating –interrupted for more than 8 hours –space heating capacity is reduced by 25%.
15. Technical Data
Capacity: 8,0 kW
Weight: DORANA=95 kg, DORANA Top=114 kg, DORANA Top Soapstone=130 kg, DORANA DV = 98 kg
Flue gas outlet top and rear: 150 mm
Data for chimney properties calculation (at nominal heating capacity):
Fuel
Wood logs
Lignite briquettes
Flue gas flow [gs-1]
7,0
7,0
Average temperature of flue after draught shaft [°C]
330
330
Min. draught at nominal heating capacity [Pa]
13
13
Guarantee
Shall any failure, malfunction, or surface defect occur on your heater within the guarantee period do never repair it
by yourself. After-sale service can be done only by the manufacturer or distributor.
We guarantee the quality, function, and construction of the heater for 2 years from the day of purchase: defects
definitely occurred as a consequence of manufacturing defect will be remedied within short time at our cost under
the condition that the heater:
- has been operated in conformity with operating instruction,
- has been connected to the chimney in conformity with applicable standards,
- has not been damaged mechanically by force,
- has not been subject to modifications, repairs and incompetent handling.
When making a complaint give your exact address and circumstances when the dysfunction occurred. We will
deal with the complaint if you deliver the warranty certificate with the date of purchase and the sales point stamp
along with the complaint.
Ask for legible warranty certificate at purchase. Our company will decide on method and place of reparation to be
carried out.
Upon purchase, check for integrity of the firing door glass. This is under guarantee for 15 days after the purchase.
It is unacceptable to operate the appliance at extreme conditions, which means:
- fuel quantity exceeds the recommended quantity,
- air supply exceeds the recommended quantity,
- unacceptable fuel types are used.
Heat overcharge shows in the following ways:
- fireplace ceiling deflection,
- firing door damage
- grille has burnt over,
- change of colour tone of the heater surface

DORANA
__________________________________________________________________________________________
13
WARRANTY CERTIFICATE
Product name and model: SOLID FUEL HEATER
DORANA model No. F 9499 O *)
DORANA Top model No. F 9499 S *)
DORANA Top Soapstone model No. F 9499 T *)
DORANA DV model No. F 9499 F *)
-------------------------------------------------------------------------------------------------------------------------------------
Serial number: *) Quality class *)
-------------------------------------------------------------------------------------------------------------------------------------
Standards: STN 06 1201, EN 13240, STN 73 4201, STN 73 4210, STN 92 0300
-------------------------------------------------------------------------------------------------------------------------------------
Date of production, seal and signature of technical inspection: *)
-------------------------------------------------------------------------------------------------------------------------------------
Sales point seal, purchase date, signature: *)
--------------------------------------------------------------------------------------------------------------------------------------
* Put corresponding seals, fill in, or cross out if not applicable.
-------------------------------------------------------------------------------------------------------------------------------------
The warranty certificate is invalid without data marked with *)!
-------------------------------------------------------------------------------------------------------------------------------------
The product was repaired under guarantee: Seal and signature of repair shop:
from:………..to:................ ..............................................
from:………..to:................ ..............................................
from:………..to:................ ..............................................
THORMA Výroba, k.s.
SK –986 01 Fiľakovo
tel/fax: [phone]
SUPPLEMENTARY CLAUSE
The manufacturer recommends disposing the different parts of the packaging as follows:
- take the steel stripe and the cardboard to a collecting point,
- wooden parts can be burnt.
Once the service life of the product has expired the manufacturer recommends disposing it at a collection point and ceramic
parts at a waste deposit.
Z A R U Č N Í L I S T
Název a typ výrobku: KRBOVÉ KAMNA NA PEVNÉ PALIVA
DORANA typ. č. F 9499 O *)
DORANA Top typ. č. F 9499 S *)
DORANA Top Soapstone typ. č. F 9499 T *)
DORANA DV typ. č. F 9499 F *)
Výrobní číslo: *) Jakostní třída *)
Normy: ČSN EN 13240, ČSN 06 1000, ČSN 06 1008, ČSN 73 4201
Datum výroby, razítko a podpis technické kontroly: *)
__________________________________________________________________________________________
Razítko prodejny, datum prodeje a podpis: *)
*) Opatřit příslušnými razítky, vyplnit rukou, resp. nehodící se škrtněte.
Bez údajů označených *) je záruční list neplatný!
Výrobek byl v záruční opravě: Razítko a podpis opravovny:
Od: .......................do:.................. ..............................................
Od:........................do:.................. ..............................................
Od:........................do:.................. ..............................................
THORMA Výroba, k.s.
Šávoľská 1
SK –986 01 Fiľakovo
tel/fax: [phone]
DODATEK: Výrobce doporučuje spotřebiteli jednotlivé části obalu zneškodnit následovně:
-PE pásku, vlnitou lepenku, PE obal odevzdat do sběru
-dřevěné části využít jako palivové dřevo
Výrobce doporučuje spotřebiteli odevzdat výrobek po uplynutí doby životnosti do sběru kovového šrotu, šamotové cihly,
vermikulitové tvarovky a keramické sklo na skládku odpadu.

DORANA
__________________________________________________________________________________________
14
Z Á R U Č N Ý L I S T
Názov a typ výrobku: KRBOVÉ KACHLE NA TUHÉ PALIVO
DORANA typ. č. F 9499 O *)
DORANA Top typ. č. F 9499 S *)
DORANA Top Soapstone typ. č. F 9499 T *)
DORANA DV typ. č. F 9499 F *)
-------------------------------------------------------------------------------------------------------------------------------------
Výrobné číslo: *) Akostná trieda *)
-------------------------------------------------------------------------------------------------------------------------------------
Normy: STN 06 1201,STN EN 13240, STN 73 4201,STN 73 4210, STN 92 0300
-------------------------------------------------------------------------------------------------------------------------------------
Dátum výroby, pečiatka a podpis technickej kontroly: *)
-------------------------------------------------------------------------------------------------------------------------------------
Pečiatka predajne, dátum predaja a podpis: *)
--------------------------------------------------------------------------------------------------------------------------------------
* Vyplniť príslušnými pečiatkami, rukou, resp. čo sa nehodí škrtnúť.
-------------------------------------------------------------------------------------------------------------------------------------
Bez údajov označených *) je záručný list neplatný!
-------------------------------------------------------------------------------------------------------------------------------------
Výrobok bol v záručnej oprave: Pečiatka a podpis opravovne:
od:......................do:................ ..............................................
od:......................do:................ ..............................................
od:......................do:................ ..............................................
THORMA Výroba, k.s.
Šávoľská 1
SK –986 01Fiľakovo
tel/fax: [phone]
DODATOK: Výrobca doporučuje spotrebiteľovi jednotlivé časti obalu nasledovne znehodnotiť:
- PE pásku, PE vrece, kartón z vlnitej lepenky odovzdať do zberu
- drevené časti využiť ako palivové drevo
Výrobca doporučuje spotrebiteľovi odovzdať výrobok po uplynutí doby jeho životnosti do zberu kovového šrotu, vermiculitové
tvarovky a keramické sklo na skládku odpadu.

DORANA
__________________________________________________________________________________________
15
DORANA DV:
Možnosti distribúcie teplého vzduchu – Možnosti distribuce horkého vzduchu - Warmluftverteilung Optionen -
Warm air distribution options
