Thyracont VD83 User manual

VD83
Kompakt-Vakuummeter / Datenlogger
Compact Vacuum Meter / Data Logger
Betriebsanleitung
Operating Instructions

2
Inhalt
1 Hinweise für Ihre Sicherheit..........................................................3
2 Das VD83.........................................................................................4
2.1 Zur Orientierung .........................................................................4
2.2 Lieferumfang...............................................................................4
2.3 Produktbeschreibung .................................................................4
2.4 Übersicht ....................................................................................6
3 Installation ......................................................................................7
3.1 Hinweise zur Installation.............................................................7
3.2 Vakuumanschluss......................................................................7
3.3 Elektrischer Anschluss ...............................................................8
3.4 USB Schnittstelle........................................................................9
4 Betrieb...........................................................................................10
4.1 Druckmessung .........................................................................10
4.2 Druckmessung mit Messwert-Speicherung..............................10
4.3 PC Mode...................................................................................12
5 Konfiguration................................................................................13

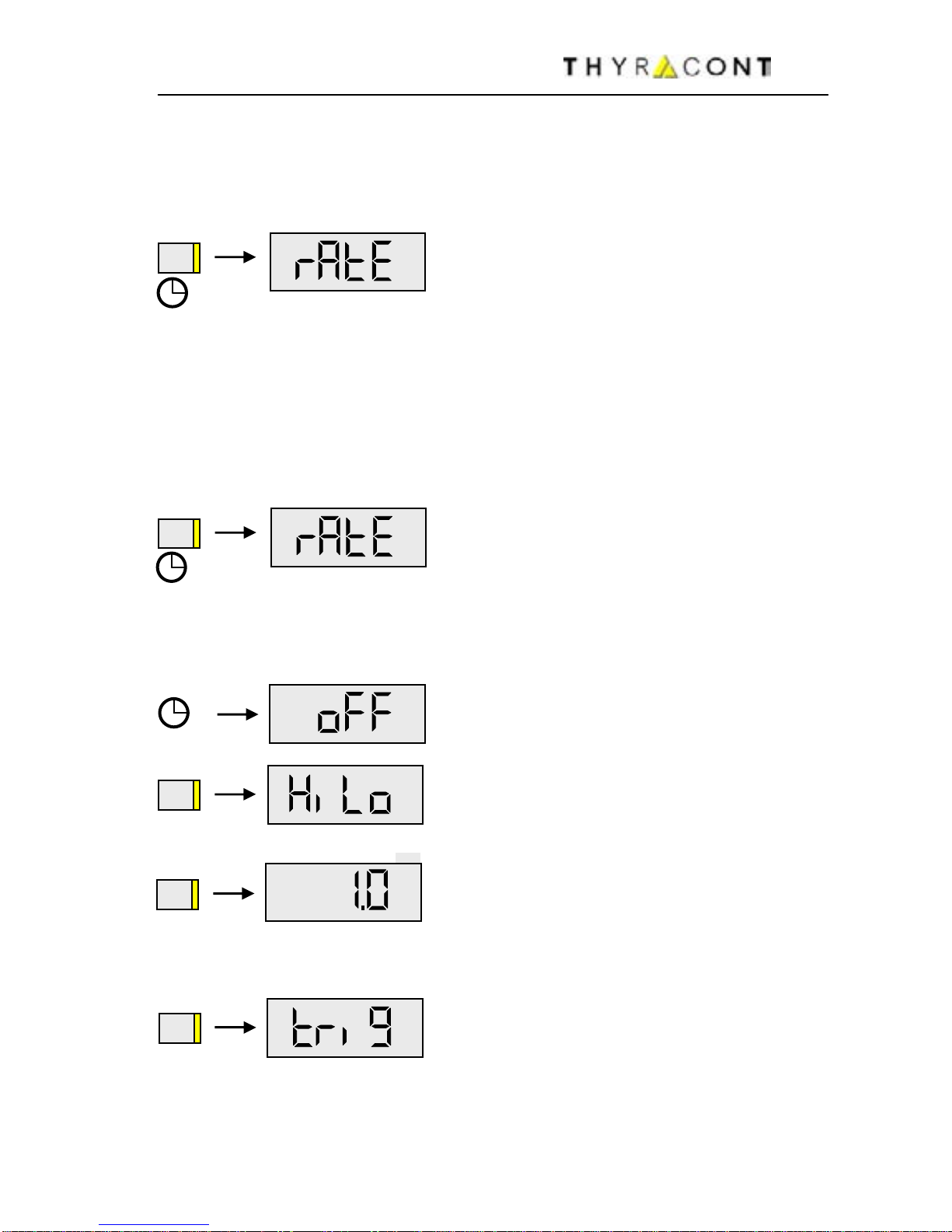

5.1 Speicherrate.............................................................................13
5.2 Nachjustieren ...........................................................................14
5.3 Anzeige-Einheit ........................................................................15
5.4 Maximal-Betriebszeit................................................................16
5.5 Gasart-Korrekturfaktor..............................................................16
6 Wartung und Service...................................................................18
7 Technische Daten ........................................................................20
Konformitätserklärung.........................................................................21
Hersteller/Manufacturer:
Thyracont Vacuum Instruments GmbH
Max Emanuel Straße 10
94036 Passau, Germany
Tel.: [phone]
Fax.: [phone]
email: [e-mail]
Internet: http://www.thyracont.com

3
1 Hinweise für Ihre Sicherheit
Lesen und befolgen Sie alle Punkte dieser Anleitung
Informieren Sie sich über Gefahren, die vom Gerät ausgehen und Gefahren, die von
Ihrer Anlage ausgehen
Beachten Sie die Sicherheits- und Unfall-Verhütungsvorschriften
Prüfen Sie regelmäßig die Einhaltung aller Schutzmaßnahmen
Installieren Sie das VD83 unter Einhaltung der entsprechenden Umgebungsbedin-
gungen; die Schutzart ist IP40, d.h. die Geräte sind geschützt gegen Eindringen von
Fremdkörpern
Beachten Sie beim Umgang mit den verwendeten Prozessmedien die einschlägigen
Vorschriften und Schutzmaßnahmen
Berücksichtigen Sie mögliche Reaktionen zwischen Werkstoffen und Prozessmedien
Berücksichtigen Sie mögliche Reaktionen der Prozessmedien infolge der Eigener-
wärmung des Produkts
Gerät nicht eigenmächtig umbauen oder verändern
Informieren Sie sich vor Aufnahme der Arbeiten über eine eventuelle Kontamination
Beachten Sie im Umgang mit kontaminierten Teilen die einschlägigen Vorschriften
und Schutzmaßnahmen

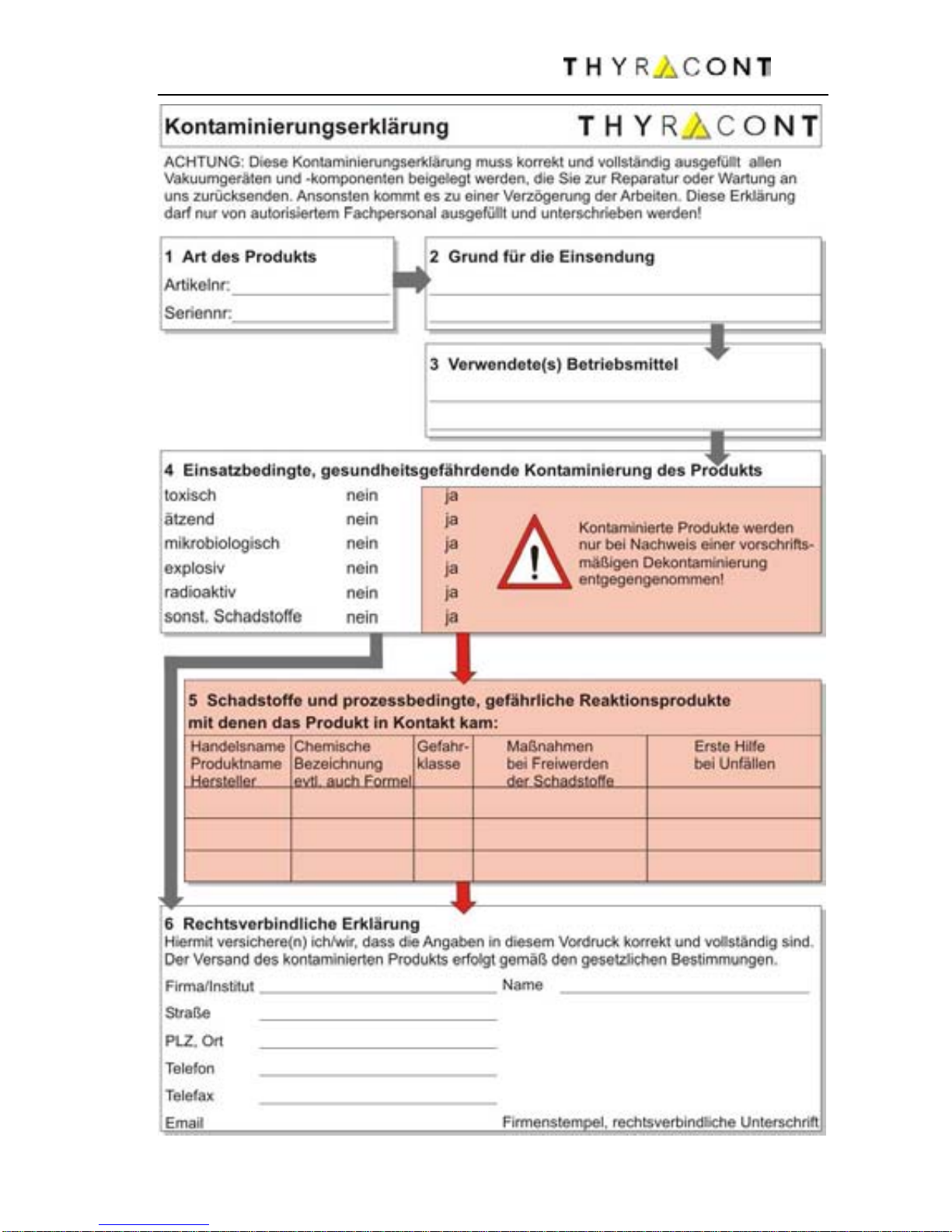

Legen Sie beim Einsenden des Gerätes eine Kontaminiationsbescheinigung bei
Geben Sie die Sicherheitsvermerke an andere Benutzer weiter
Piktogramm-Definitionen
Gefahr von Personenschäden
Gefahr von Schäden an Gerät oder Anlage
Wichtige Information über das Produkt, dessen Handhabung
oder den jeweiligen Teil der Betriebsanleitung, auf den beson-
ders aufmerksam gemacht werden soll

4
2 Das VD83
2.1 Zur Orientierung
Diese Betriebsanleitung ist gültig für Produkte mit der Artikelnummer
VD83.
Sie finden die Artikelnummer auf dem Typenschild. Technische Änderungen
ohne vorherige Anzeige sind vorbehalten.
2.2 Lieferumfang
Zum Lieferumfang gehören:
-VD83
-Staubschutzkappe
-Betriebsanleitung
Lieferbares Zubehör:
-Schutzkoffer, VD8CASE
-Steckernetzteil 12V, VD8N2
-AlMn Batterieblock 9V, VD8ALK
-Windows-Software VacuGraph, VGR
-USB Schnittstellenkabel, WUSB0002
2.3 Produktbeschreibung
Das Kompakt-Vakuummeter VD83 dient zur Absolutdruck-Messung im Bereich
100 – 5,0x10-4 mbar.
Das Gerät ist mit einem Pirani-Sensor ausgerüstet und temperaturkompensiert.
Es kann an geeignete Flanschverbindungen angeschlossen oder bei Verwen-
dung geeigneter Batterien direkt im Vakuum betrieben werden. Die Druckanzei-
ge erfolgt über den gesamten Messbereich kontinuierlich.
Mit der integrierten Datenlogger-Funktion ist es möglich, bis zu 2000 Messwerte
im Gerät zu speichern. Über eine USB-Schnittstelle lassen sich gespeicherte
Messungen oder Messwerte online zu einem PC übertragen.
Messprinzip
Das VD83 arbeitet mit einem internen Piranisensor, der die Wärmeleitfähigkeit
von Gasen zur Vakuummessung nutzt. Eine Wendel wird dabei in einer Mess-
brücke auf konstante Temperatur erwärmt. Die notwendige Brückenspannung ist
ein Maß für den Absolutdruck.

5
Stabilisierungszeit
Die Messwertanzeige erfolgt direkt nach Einschalten des Geräts. Zur Aus-
nutzung der vollen Genauigkeit im Feinvakuum kann es –z.B. nach extremen
Drucksprüngen- angebracht sein, eine Stabilisierungszeit von 2min zu beachten.
Messgenauigkeit
Das Gerät ist ab Werk abgeglichen. Verschmutzung, Alterung oder extreme
klimatische Bedingungen können ein Nachjustieren erforderlich machen.
Die Messgenauigkeit kann daher unterhalb von 10-2 mbar und oberhalb von
20 mbar reduziert sein.
Gasartabhängigkeit
Das Mess-Signal ist gasartabhängig. Das Gerät ist auf N2bzw. trockene Luft
abgeglichen, für He und CO sind die Abweichungen unterhalb 0,5mbar zu
vernachlässigen. Für andere Gase kann ein Korrekturfaktor eingegeben werden,
welcher unter 0,5 mbar eine korrekte Druckanzeige erzeugt (s. Abschnitt 5.5).
Bestimmungsgemäße Verwendung
Das VD83 dient ausschließlich der Totaldruckmessung im Bereich
100 - 5,0x10-4 mbar. Es darf nur an geeignete und hierfür vorgesehene Kompo-
nenten angeschlossen werden.
Nicht bestimmungsgemäße Verwendung
Als nicht bestimmungsgemäß gilt der Einsatz zu Zwecken, die von oben genann-
ten abweichen, insbesondere:
-der Anschluss an Geräte oder Komponenten, die laut ihrer Betriebs-
anleitung hierfür nicht vorgesehen sind
-der Anschluss an Geräte, die berührbare, spannungsführende Teile aufwei-
sen.
Bei nicht bestimmungsgemäßem Einsatz erlischt jeglicher Haftungs- und Ge-
währleistungsanspruch
Die Verantwortung im Zusammenhang mit den verwendeten Prozessmedien
liegt beim Betreiber.

6
Druckanzeige
Refresh: 1.0s
100 – 5.0-4 mbar
"ur": < 5.0-4mbar
Betriebsart
USB-Schnittstelle
Batterie wechseln
Maßeinheit
Mode
Taste
Batteriefach-
Deckel
Kleinflansch
DN16 ISO KF
Anschluss f.
Netzadapter
12V=, 50mA
Klinke 2,5mm
(+ an Spitze)
2.4 Übersicht

7
3 Installation
3.1 Hinweise zur Installation
Keine eigenmächtigen Umbauten oder Veränderungen am Gerät
vornehmen!
Aufstellungsort: Innenräume
Für nicht vollklimatisierte Betriebsräume gilt:
Temperatur: +5°C ... +50°C
Rel. Luftfeuchte: 5 - 85%, nicht betauend
Luftdruck: 860 - 1060 hPa
3.2 Vakuumanschluss
Schmutz und Beschädigungen, insbesondere am Flansch, be-
einträchtigen die Funktion dieses Gerätes.
Beachten Sie bitte die beim Umgang mit Vakuumkomponenten
erforderlichen Regeln in Bezug auf Sauberkeit und Schutz vor
Beschädigung.
-Staubschutzkappe entfernen (wird bei Instandhaltungsarbeiten wieder benö-
tigt!)
-Vakuumanschluss über Kleinflansch DN16 ISO KF herstellen
-Spannelemente verwenden, die sich nur mit einem Werkzeug öffnen und
schließen lassen (z.B. Spannband-Spannring)
-Dichtringe mit Zentrierring verwenden
Bei Überdruck im Vakuumsystem > 1 bar
Versehentliches Öffnen von Spannelementen kann zu Verlet-
zungen durch herumfliegende Teile führen!
Bei Überdruck im Vakuumsystem 1,5 bis 4 bar
Bei KF-Flanschverbindungen können Elastomer-Dichtringe dem
Druck nicht mehr standhalten. Dies kann zu Gesundheitsschä-
den durch ausströmende Prozessmedien führen.

8
3.3 Elektrischer Anschluss
Batteriebetrieb
Vor der Inbetriebnahme des Gerätes ist eine geeignete Batterie oder ein ent-
sprechender Akku einzusetzen.

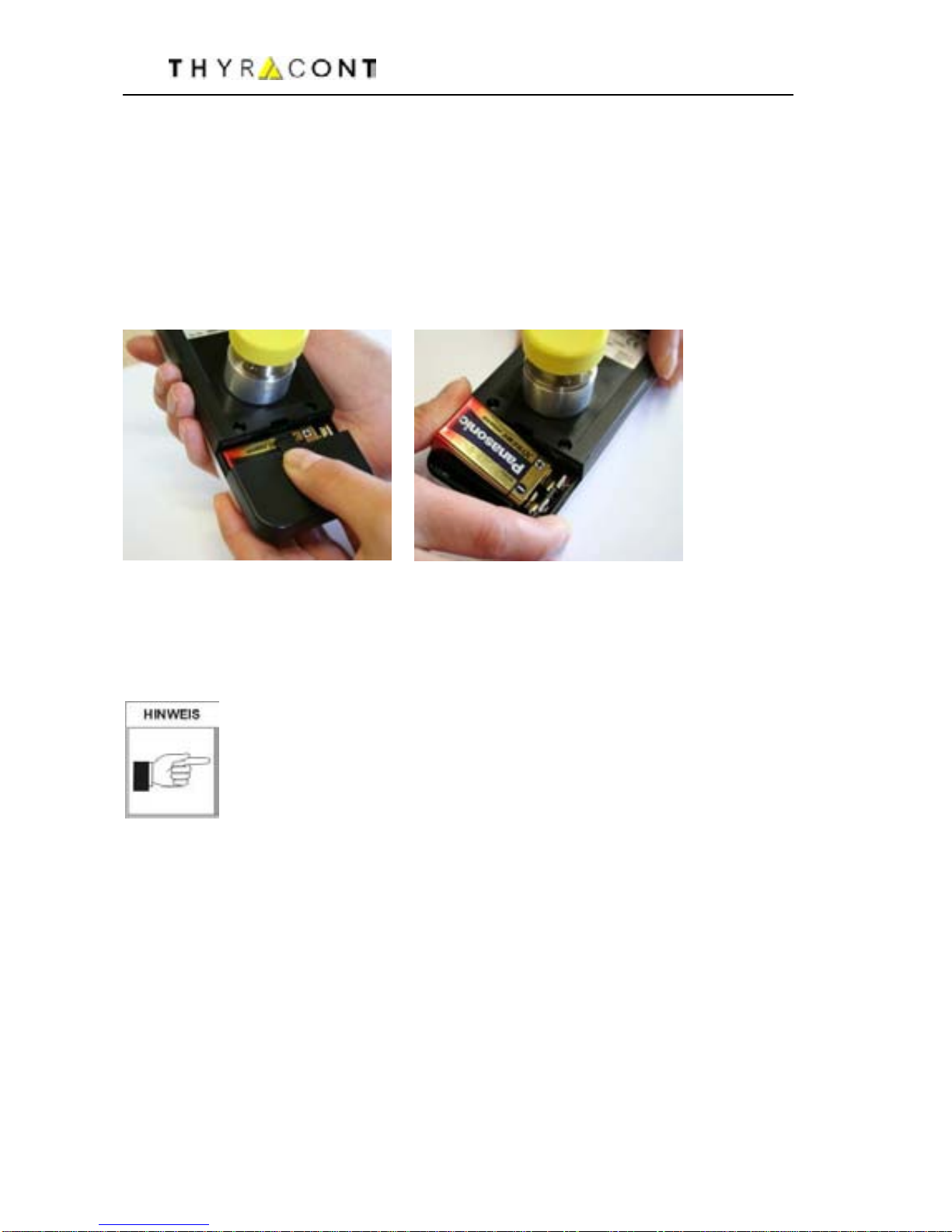

Dazu den rückseitigen Batteriefachdeckel nach unten abziehen und die Batterie
wie unten gezeigt einlegen. Den Batteriefachdeckel dann von unten wieder
aufschieben, bis er einrastet.
Batterietypen:
-9V AlMn Blockbatterie Typ 6LR 61; Betriebsdauer max. 40h
-9V Lithium Blockbatterie; Betriebsdauer max. 100h
Schwache Batterieleistung wird durch die ‘’BAT’’-Anzeige links
oben im Display signalisiert. Der Betrieb des Gerätes ist noch
möglich. Ist die Batterie verbraucht, schaltet das Gerät aus.
Wiederaufladbare Akkus sind zum Laden aus dem Gerät zu
nehmen und geeignete, handelsübliche Ladegeräte zu verwen-
den.

9

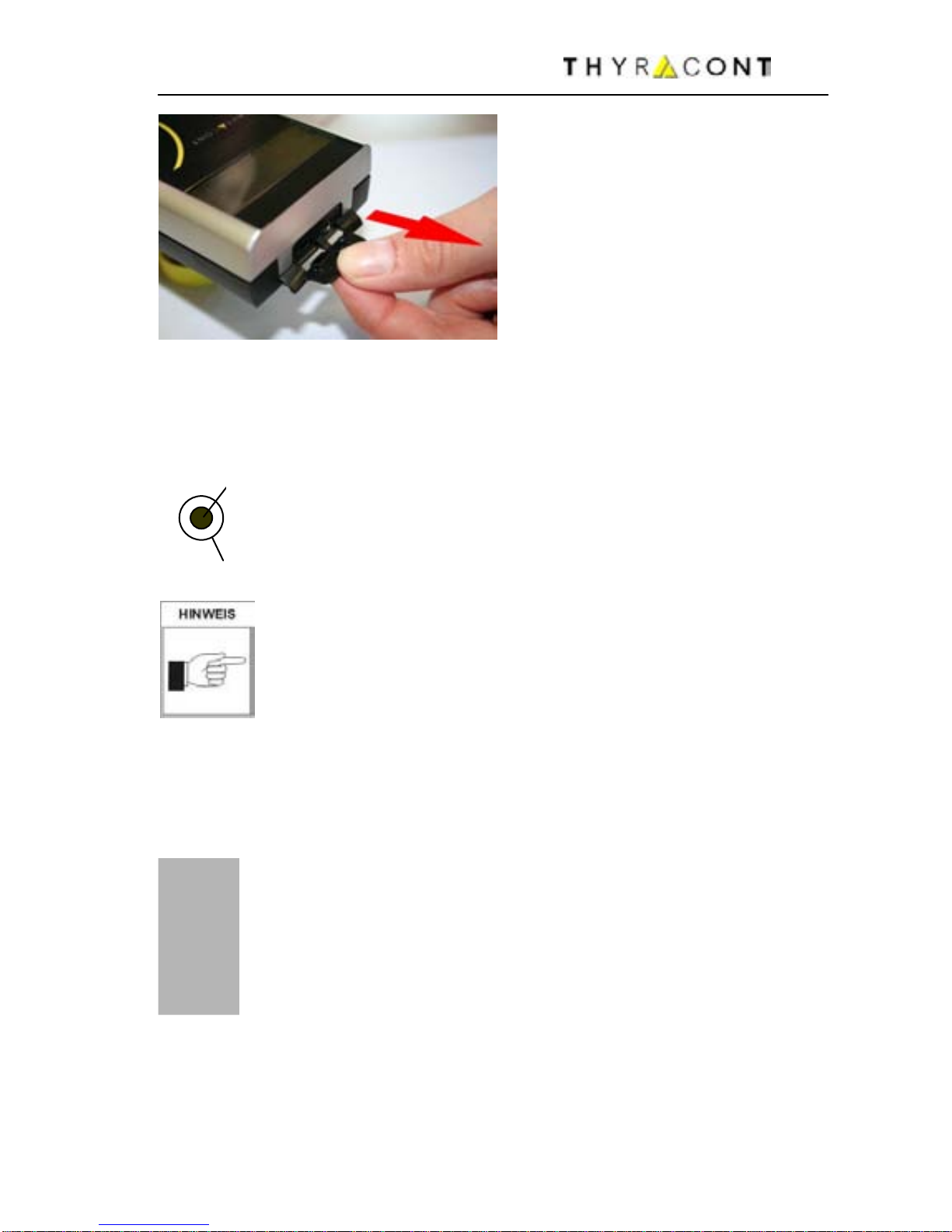

Die Buchsen für Steckernetzteil
und USB liegen hinter einem
Staubschutzdeckel.
Zum Öffnen den Deckel aufklap-
pen und ein kleines Stück he-
rausziehen!
Betrieb mit Netzadapter
Das VD83 kann alternativ zum Batteriebetrieb mit einem externen 12V Stecker-
netzteil (Zubehör) versorgt werden.
1:
2:
Klinkenbuchse 2,5mm
12V
AGND
Eine eingelegte Batterie kann bei angeschlossenem Stecker-
netzteil im Gerät verbleiben.
Zum Aufladen von Akkus sind geeignete, handelsübliche Lade-
geräte zu verwenden.
3.4 USB Schnittstelle
1:
2:
3:
4:
5:
Minibuchse Typ B
VCC, +5V
Data –
Data +
GND
GND
Der USB-Anschluss kann mit einem PC verbunden werden, um z.B. in
Verbindung mit der Windows™ Software VacuGraphTM den Datenspeicher des
Vakuummeters auszulesen, Messungen zu dokumentieren oder das Gerät zu
konfigurieren.
2
1

10
4 Betrieb
4.1 Druckmessung
1) Kurzzeit-Betrieb (Auto-Off Mode)
Mode-Taste drücken:
Im Display erscheint der momentan anliegen-
de Druck.
Das Gerät schaltet automatisch nach 20 Sekunden ab.
2) Dauerbetrieb (Cont Mode)
Mode-Taste innerhalb 20 Sekunden ein zweites Mal drücken:
Im Display erscheint der momentan anlie-
gende Druck.
Das Gerät bleibt im Cont-Mode kontinuierlich in Betrieb, bis es von Hand ausge-
schaltet wird oder nach Ablauf der Maximal-Betriebszeit automatisch abschaltet
(s. Abschnitt 5.4).
Bei weiterem Tastendruck im Cont Mode
erfolgt Rückkehr zu 1) Auto-Off Mode.
4.2 Druckmessung mit Messwert-Speicherung
Zur Verwendung des VD83 als Druckanzeige mit Messwert-Speicherung ist die
Datenlogger-Funktion, wie in Abschnitt 5.1 beschrieben, zu aktivieren.
1) Kurzzeit-Betrieb (Auto-Off Mode)
Mode-Taste drücken:
Im Display erscheint der momentan anliegen-
de Druck.
Das Gerät schaltet automatisch nach 20 Sekunden ab.
MODE
mbar
MODE
mbar
MODE
mbar
MODE
mbar

11
MODE
MODE

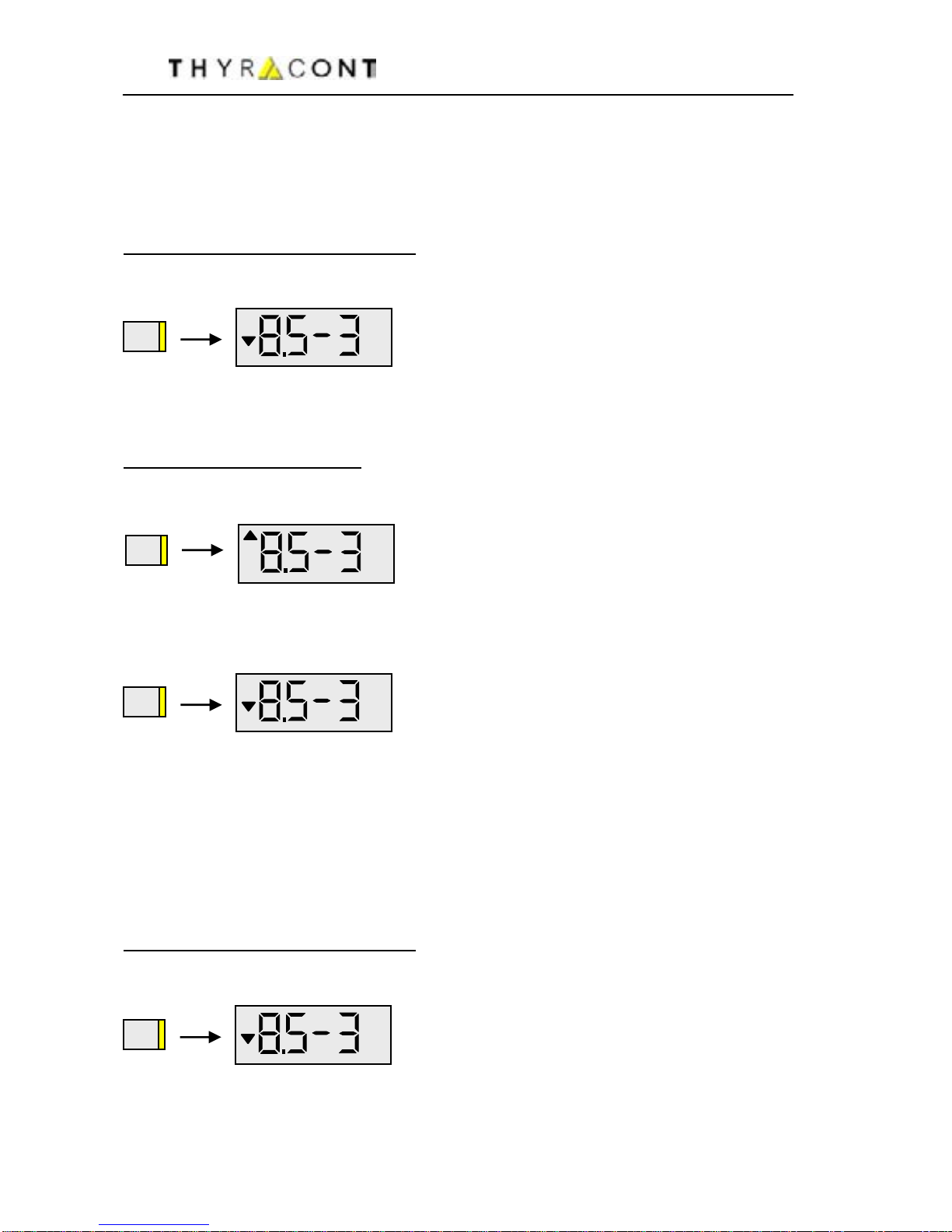

2) Gespeicherter Maximalwert:
Mode-Taste nochmals drücken:
Nach weiteren 2s erscheint der gespeicherte Maximaldruck:
Ohne weiteren Tastendruck erfolgt nach 4 Sekunden Rückkehr zu 1).
3) Gespeicherter Minimalwert:
Mode-Taste nochmals drücken:
Nach weiteren 2s erscheint der gespeicherte Minimaldruck:
Ohne weiteren Tastendruck erfolgt nach 4 Sekunden Rückkehr zu 1).
4) Gespeicherte Werte löschen:
Bei weiterem Tastendruck werden die bisher gespeicherten Min-/Max-Werte
sowie der Inhalt des Datenspeichers gelöscht.
Ohne weiteren Tastendruck erfolgt nach 4 Sekunden Rückkehr zu 1).
5) Datenlogger Mode:
Im Display erscheint der momentan anliegen-
de Druck.
Der Messwertspeicher ist gelöscht. Das Gerät befindet sich im Datenlogger
Mode und speichert ab sofort neu erfasste Extremwerte und ggfs. bis zu 2000
Messwerte mit der eingestellten Speicherrate (s. Abschnitt 5.1).
MODE
2s
2s
mbar
MODE
mbar
mbar

12
Zur Speicherung der Messwerte wird ein batterieunabhängiger Speicherbaustein
verwendet, die gespeicherten Extremwerte gehen dagegen bei einem Batterie-
wechsel verloren.
Die Speicherung wird beendet, sobald der Speicher voll ist, das Gerät abge-
schaltet oder via USB an den PC angeschlossen wird (s. Abschnitt 4.3).
Das VD83 bleibt im Datenlogger Mode kontinuierlich in Betrieb, bis es von Hand
ausgeschaltet wird oder nach Ablauf der Maximal-Betriebszeit automatisch
abschaltet (s. Abschnitt 5.4).
Gerät ausschalten:
Zweifach-Tastendruck: Rückkehr nach 1) Auto Off.
4.3 PC Mode
Für die Übertragung von Messdaten kann das VD83 über eine USB Schnittstelle
mit dem PC verbunden werden.
Die VacuGraph™ Windows™ Software (Zubehör) unterstützt dabei sowohl das
Erfassen aktueller Druckwerte (Online-Messung) als auch das Auslesen des
VD83 Messwert-Speichers. Die Messwerte werden als Diagramm dargestellt und
können zur weiteren Analyse als Textdatei exportiert werden.
Die separat gespeicherten Extremwerte für Minimal- und Maximaldruck können
nicht zum PC übertragen werden.
Desweiteren lassen sich über die VacuGraph Software bequem alle Gerätepa-
rameter wie Speicherrate, Anzeigeeinheit oder Gasart-Korrekturfaktor konfigurie-
ren.
Das VD83 schaltet in den PC Mode, sobald eine Kabelverbindung mit einer
freien USB-Schnittstelle am PC hergestellt wurde:
Das Gerät ist nun bereit für die bidirektionale Datenübertragung. Die Kommuni-
kation erfolgt gemäß Thyracont Protokoll, ausführliche Detailinformationen hierzu
finden Sie in einer gesonderten Beschreibung.
Wenn das VD83 in den PC Mode schaltet, werden die aktuelle
Messwertanzeige sowie eine evtl. laufende Datenaufzeichnung
beendet!
Nach Trennung der USB Kabelverbindung schaltet das VD83 in den Auto-Off-
Mode.
MODE
MODE

13
5 Konfiguration
Um das VD83 in den Konfigurations-Mode zu schalten:
Bei ausgeschaltetem Gerät die Mode-Taste
ca. 5 Sekunden gedrückt halten, bis die
Anzeige ‘’rAtE’’ erscheint.
5.1 Speicherrate
Um die Speicherrate einzustellen und damit die Datenlogger-Funktion des VD83
zu aktivieren, schalten Sie das Gerät in den Konfigurationsmode. Dazu bei
ausgeschaltetem Gerät die Mode-Taste gedrückt halten, bis die Anzeige "rAtE"
erscheint:
Nach weiteren 5s erscheint in der Anzeige die momentane Einstellung der
Speicherrate. Diese kann nun mit Hilfe der Mode-Taste geändert werden:
off, HiLo, 1,0s / 2,0s / 10s / 1min / 10min und trig.
Bei "off" ist die interne Datenspeicherung
ausgeschaltet.
Bei "HiLo" werden nur Druck-Minimum und
Maximum gespeichert. Die Werte können am
Display angezeigt, nicht jedoch zum PC
übertragen werden!
Messwertspeicherung alle 1,0 Sekunden.
… Bei "trig" werden neue Messwert immer nur
dann gespeichert, wenn sich der aktuelle Wert
um mindestens 2 Digits vom letzten gespei-
cherten Wert unterscheidet (z.B. 2,32,5).
Dadurch kann die Datenmenge reduziert und
der Speicher optimal ausgenutzt werden.
Bei aktiviertem Datenlogger werden parallel auch die Extremwerte erfasst.
MODE
5s
5s
5s
MODE
s
MODE
MODE
MODE

14
Über die USB Schnittstelle des VD83 können Speicherraten zwi-
schen 1,0s und 6000s frei eingestellt werden. Die zuletzt auf die-
se Weise eingestellte Speicherrate wird nach der Einstellung
"trig" ebenfalls am VD83 zur Auswahl angezeigt.
Ohne weiteren Tastendruck schaltet das Gerät nach ca. 5 Sekunden in den
Messmode (Auto-Off). Die zuletzt eingestellte Speicherrate wird übernommen.
5.2 Nachjustieren
Das Gerät ist ab Werk abgeglichen. Einsatz unter anderen klimatischen Bedin-
gungen, extreme Temperaturschwankungen, Alterung oder Verschmutzung
können ein Nachjustieren erforderlich machen.
Hierzu schalten Sie das Gerät in den Konfigurationsmode. Dazu bei ausgeschal-
tetem Gerät Mode-Taste gedrückt halten, bis die Anzeige "rAtE" erscheint.
Mode-Taste nun mehrmals drücken, bis die Anzeige "CAL" erscheint:
Abgleich Atmosphärendruck
Nach weiteren 5s erscheint die Anzeige:
Zum Nachjustieren des Atmosphärendrucks nun die Mode-Taste drücken:
Die Justierung dauert einige Sekunden,
währenddessen erscheint die Anzeige
"CALI".
Danach schaltet das Gerät in den Messmode (Auto-off).
Ein Nachjustieren auf Atmosphärendruck ist nur möglich, wenn
der vom Gerät gemessene Druck größer 40 mbar ist. Anderen-
falls findet keine Justierung statt und die Fehlermeldung "Err" er-
scheint.
MODE
5s
MODE

15
Abgleich Nullpunkt
Zum Nachjustieren des Nullpunkts muss der tatsächliche Druck
im Sensor kleiner 1 x10-4 mbar sein!
Der angezeigte Druck muss kleiner als ca. 4x10-2 mbar sein, an-
derenfalls findet keine Justierung statt und die Fehlermeldung
"Err" erscheint.
Gerät wie oben beschrieben in den Konfigurationsmode schalten und Mode-
Taste mehrmals drücken, bis die Anzeige "CAL" erscheint.
Nach weiteren 5s erscheint die Anzeige:
Nach weiteren 5s erscheint die Anzeige:
Der Justiervorgang dauert einige Sekunden,
währenddessen erscheint die Anzeige
"CALI".
Ist die Justierung abgeschlossen schaltet das Gerät in Auto-Off-Mode.
5.3 Anzeige-Einheit
Um die Anzeige-Einheit einzustellen, schalten Sie das Gerät in den Konfigurati-
onsmode. Dazu bei ausgeschaltetem Gerät Mode-Taste gedrückt halten, bis die
Anzeige "rAtE" erscheint.
Mode-Taste nun mehrmals drücken, bis die Anzeige "unit" erscheint:
Nach weiteren 5s erscheint in der Anzeige die momentan eingestellte Einheit:
Per Tastendruck kann zwischen "mbar", "Torr"
und "hPa" gewählt werden.
5s
5s
MODE
mbar
5s
MODE
Torr
MODE

16
Ohne weiteren Tastendruck schaltet das Gerät nach ca. 5 Sekunden in den
Messmode (Auto-Off). Die zuletzt eingestellte Maßeinheit wird übernommen.
5.4 Maximal-Betriebszeit
Im Dauerbetrieb, d.h. im Cont- oder Datenlogger-Mode, bleibt das Gerät einge-
schaltet, bis eine maximale Einschaltzeit abgelaufen ist. Um diese Maximalbe-
triebszeit einzustellen, nach der das Gerät in jedem Fall automatisch abschaltet,
das VD83 in den Konfigurationsmode schalten. Dazu bei ausgeschaltetem Gerät
Mode-Taste gedrückt halten, bis die Anzeige "rAtE" erscheint.
Mode-Taste nun mehrmals drücken, bis die Anzeige "hour" erscheint:
Nach weiteren 5s erscheint in der Anzeige die momentan eingestellte Maximal-
betriebszeit:
Per Tastendruck eine Zeit von 1h bis 24h
oder cont (keine Abschaltung) einstellen.
Ohne weiteren Tastendruck schaltet das Gerät nach ca. 5 Sekunden in den
Messmode (Auto-Off). Die zuletzt eingestellte Maximalbetriebszeit wird über-
nommen.
5.5 Gasart-Korrekturfaktor
Das Mess-Signal des Pirani-Sensors im VD83 ist gasartabhängig. Das VD83 ist
ab Werk auf N2bzw. trockene Luft abgeglichen, für He und CO sind die Abwei-
chungen unterhalb 0,5 mbar zu vernachlässigen. Für andere Gase kann ein
Korrekturfaktor eingegeben werden, welcher unterhalb 0,5 mbar eine korrekte
Druckanzeige erzeugt. Die Messwerte des Piranisensors werden dabei im Gerät
mit dem Korrekturfaktor multipliziert.
MODE
5s
MODE

17
Korrekturfaktor Pirani:
Ar 1,6 CO20,89 He 1,0 Ne 1,4
CO 1,0 H20,57 N21,0 Kr 2,4
Um die Einstellung des Gasart-Korrekturfaktors zu ändern, das VD83 in den
Konfigurationsmode schalten. Dazu bei ausgeschaltetem Gerät Mode-Taste
gedrückt halten, bis die Anzeige "rAtE" erscheint.
Mode-Taste nun mehrmals drücken, bis die Anzeige "corr" erscheint:
Nach weiteren 5s erscheint in der Anzeige der momentan eingestellte Gasart-
Korrekturfaktor:
Der Einstellbereich beträgt 0,20 bis 8,00.
Per Tastendruck kann der Wert nun inkre-
mentiert werden. Hält man die Taste hierbei
gedrückt, wird der Wert automatisch mit
Beschleunigung weiter hochgezählt und
beginnt nach 8.00 wieder bei 0.20.
Ohne weiteren Tastendruck schaltet das Gerät nach ca. 5 Sekunden in den
Messmode (Auto-Off). Der zuletzt eingestellte Wert des Gasart-Korrekturfaktors
wird übernommen.
Ist ein Korrekturfaktor ungleich 1,00 einges-
tellt, wird dies am unteren Display-Rand
durch das Symbol "S1" angezeigt!
5s
MODE
MODE
mbar
S
1

18
6 Wartung und Service
Vorsicht bei kontaminierten Teilen!
Es kann zu Gesundheitsschäden kommen. Informieren Sie sich
vor Aufnahme der Arbeiten über eine eventuelle Kontamination.
Beachten Sie beim Umgang mit kontaminierten Teilen die ein-
schlägigen Vorschriften und Schutzmaßnahmen.
Das Gerät ist wartungsfrei. Äußerliche Verschmutzungen können mit einem
feuchten Tuch beseitigt werden.
Sollte wider Erwarten ein Schaden an Ihrem VD83 auftreten, senden Sie das
Gerät bitte mit einer Kontaminationserklärung zur Reparatur an uns.
Das Gerät ist nicht zur kundenseitigen Reparatur vorgesehen!
Fehlfunktionen des Gerätes, die auf Verschmutzung oder Wen-
delbruch zurückzuführen sind, fallen nicht unter die Garantie.
Fehlermeldungen und Störungen
Problem
Mögliche Ursache
Behebung
Messwertabweichung zu
groß Alterung, Verschmutzung, extreme Temperaturen,
falsche Justierung
Nachjustieren
Anzeige "ur" Messbereich unterschritten
(Druck < 5x10
-
4
mbar)
Fehlermeldung "Err"
Justierung bei falschem Druck durchgeführt
Messwertabweichung über-
steigt den Justierbereich
Anzeigedruck muss bei
Atmosphärenabgleich
>40mbar, bei Nullabgleich
<4x10-2mbar sein
Gerät einschicken
Fehlermeldung "Err1" Sensor defekt
Gerät einschicken

19

20
7 Technische Daten
Messprinzip Wärmeleitfähigkeit Pirani (gasartabhängig)
Materialien mit Vakuum-
kontakt Edelstahl 1.4307, Nickel, Wolfram, Glas
Messbereich 100 - 5,0x10
-
4
mbar (75 - 5,0x10
-
4
Torr)
zulässige Überlast 4 bar abs.
Auflösung 100 - 10 mbar: 1 mbar
< 10 mbar: 2stellige Mantisse, mit einer Nachkommastelle
Genauigkeit 100 – 20 mbar: <30% f.r. (v. Messwert)
20 - 2,0x10-3 mbar: 10% f.r. (v. Messwert)
< 2,0x10-3 mbar: < Faktor 2 (v. Messwert)
Messzyklus 1,0 s
Speicherrate 1 … 6000 s
Umgebungstemperatur +5...+50
o
C
Lagertemperatur -20...+60
o
C
Spannungsversorgung 9V Batterie oder 12VDC extern
Elektrischer Anschluss Klinkenbuchse 2,5mm für Steckernetzteil
Leistungsaufnahme ca. 110mW (getaktete Messung)
Betriebsdauer Li-Batterie: <100h, 6LR61Alkali:<40h
Serielle Schnittstelle Mini-USB, Typ B, 5polig, weiblich, Virtual Com Port Protokoll
Vakuumanschluss Kleinflansch DN16 ISO KF
Anzeige LCD 12mm
Schutzart IP 40
Gewicht ca. 200g (inkl. Batterie)
