Thyracont VD8 Series User manual

VD81
Kompakt-Vakuummeter / Datenlogger
Compact Vacuum Meter / Data Logger
Betriebsanleitung
Operating Instructions

2
vd81-201113
Inhalt
1Hinweise für Ihre Sicherheit..........................................................3
2Das VD81.........................................................................................4
2.1 Zur Orientierung .........................................................................4
2.2 Lieferumfang...............................................................................4
2.3 Produktbeschreibung .................................................................4
2.4 Übersicht ....................................................................................6
3Installation ......................................................................................7
3.1 Hinweise zur Installation.............................................................7
3.2 Vakuumanschluss ......................................................................7
3.3 Elektrischer Anschluss ...............................................................8
3.4 USB Schnittstelle........................................................................9
4Betrieb...........................................................................................10
4.1 Druckmessung .........................................................................10
4.2 Druckmessung mit Messwert-Speicherung..............................10
4.3 PC Mode...................................................................................12
5Konfiguration................................................................................13
5.1 Speicherrate.............................................................................13
5.2 Nachjustieren ...........................................................................14
5.3 Anzeige-Einheit ........................................................................15
5.4 Maximal-Betriebszeit................................................................16
6Wartung und Service ...................................................................17
7Technische Daten ........................................................................20
Konformitätserklärung.........................................................................21
Hersteller:
Thyracont Vacuum Instruments GmbH
Max Emanuel Straße 10
D 94036 Passau
Tel.: [phone]
email: [e-mail]
Internet: http://www.thyracont-vacuum.com

3
vd81-201113
1 Hinweise für Ihre Sicherheit
➢Lesen und befolgen Sie alle Punkte dieser Anleitung
➢Informieren Sie sich über Gefahren, die vom Gerät ausgehen und Gefahren, die von
Ihrer Anlage ausgehen
➢Beachten Sie die Sicherheits- und Unfall-Verhütungsvorschriften
➢Prüfen Sie regelmäßig die Einhaltung aller Schutzmaßnahmen
➢Installieren Sie das VD81 unter Einhaltung der entsprechenden Umgebungsbedin-
gungen; die Schutzart ist IP40, d.h. die Geräte sind geschützt gegen Eindringen von
Fremdkörpern
➢Beachten Sie beim Umgang mit den verwendeten Prozessmedien die einschlägigen
Vorschriften und Schutzmaßnahmen
➢Berücksichtigen Sie mögliche Reaktionen zwischen Werkstoffen und Prozessmedien
➢Berücksichtigen Sie mögliche Reaktionen der Prozessmedien infolge der Eigener-
wärmung des Produkts
➢Gerät nicht eigenmächtig umbauen oder verändern
➢Informieren Sie sich vor Aufnahme der Arbeiten über eine eventuelle Kontamination
➢Beachten Sie im Umgang mit kontaminierten Teilen die einschlägigen Vorschriften
und Schutzmaßnahmen
➢Legen Sie beim Einsenden des Gerätes eine Kontaminationsbescheinigung bei
➢Geben Sie die Sicherheitsvermerke an andere Benutzer weiter
Piktogramm-Definitionen
Gefahr von Personenschäden
Gefahr von Schäden an Gerät oder Anlage
Wichtige Information über das Produkt, dessen Handhabung
oder den jeweiligen Teil der Betriebsanleitung, auf den beson-
ders aufmerksam gemacht werden soll

4
vd81-201113
2 Das VD81
2.1 Zur Orientierung
Diese Betriebsanleitung ist gültig für Produkte mit der Artikelnummer
VD81.
Sie finden die Artikelnummer auf dem Typenschild. Technische Änderungen
ohne vorherige Anzeige sind vorbehalten.
2.2 Lieferumfang
Zum Lieferumfang gehören:
-VD81
-Staubschutzkappe
-Betriebsanleitung
-AlMn Batterieblock 9V
Lieferbares Zubehör:
-Schutzkoffer, VD8CASE
-Steckernetzteil 15V, VD8N4
-Steckernetzteil und wiederaufladbarer NiCd-Akku, VD81NETZ
-AlMn Batterieblock 9V, VD8ALK
-Einschraub-Schlauchwelle, VD81SW1
-Windows-Software VacuGraph, VGR
-USB Schnittstellenkabel, WUSB0002
2.3 Produktbeschreibung
Das Kompakt-Vakuummeter VD81 dient zur Absolutdruck-Messung in gasförmi-
gen Medien im Bereich 1600 - 1 mbar.
Das Gerät ist mit einem piezoresistiven Keramiksensor ausgerüstet und tem-
peraturkompensiert. Es kann an geeignete Flansch-, Schraub- oder Schlauch-
verbindungen angeschlossen oder bei Verwendung geeigneter Batterien direkt
im Vakuum betrieben werden.
Mit der integrierten Datenlogger-Funktion ist es möglich, bis zu 2000 Messwerte
im Gerät zu speichern. Über eine USB-Schnittstelle lassen sich gespeicherte
Messungen oder Messwerte online zu einem PC übertragen.
Messprinzip
Das Kompakt-Vakuummeter VD81 ist mit einer piezoresistiven Keramik-
Messzelle ausgerüstet. Unter Einwirkung des Druckes verformt sich eine dünne
Membran, auf deren Rückseite eine Widerstands-Messbrücke aufgebracht ist.

5
vd81-201113
Die dabei auftretende Verstimmung der Messbrücke ist ein Maß für den auf die
Membran wirkenden Absolutdruck.
Messgenauigkeit
Das Gerät ist ab Werk abgeglichen. Verschmutzung, Alterung oder extreme
klimatische Bedingungen können ein Nachjustieren erforderlich machen.
Bestimmungsgemäße Verwendung
Das VD81 dient ausschließlich der Totaldruckmessung in gasförmigen Medien
im Bereich 1600 - 1 mbar. Es darf nur an geeignete und hierfür vorgesehene
Komponenten angeschlossen werden.
Nicht bestimmungsgemäße Verwendung
Als nicht bestimmungsgemäß gilt der Einsatz zu Zwecken, die von oben genann-
ten abweichen, insbesondere:
-der Anschluss an Geräte oder Komponenten, die laut ihrer Betriebs-
anleitung hierfür nicht vorgesehen sind
-der Anschluss an Geräte, die berührbare, spannungsführende Teile aufwei-
sen.
Bei nicht bestimmungsgemäßem Einsatz erlischt jeglicher Haftungs- und Ge-
währleistungsanspruch
Die Verantwortung im Zusammenhang mit den verwendeten Prozessmedien
liegt beim Betreiber.

6
vd81-201113
Betriebsart
USB-Schnittstelle
Batterie wechseln
Druckanzeige
Refresh: 1.0s
1600 –1 mbar
Maßeinheit
Mode
Taste
Batteriefach-
Deckel
Kleinflansch
DN16 ISO KF
mit G1/4
Innengewinde
Anschluss f.
Netzadapter
12…15V=, 50mA
Klinke 2,5mm
(+ an Spitze)
2.4 Übersicht

7
vd81-201113
3 Installation
3.1 Hinweise zur Installation
Keine eigenmächtigen Umbauten oder Veränderungen am Gerät
vornehmen!
Aufstellungsort: Innenräume
Für nicht vollklimatisierte Betriebsräume gilt:
Temperatur: +5°C ... +50°C
Rel. Luftfeuchte: 5 - 85%, nicht betauend
Luftdruck: 860 - 1060 hPa (mbar)
3.2 Vakuumanschluss
Schmutz und Beschädigungen, insbesondere am Flansch, be-
einträchtigen die Funktion dieses Gerätes.
Beachten Sie bitte die beim Umgang mit Vakuumkomponenten
erforderlichen Regeln in Bezug auf Sauberkeit und Schutz vor
Beschädigung.
-Staubschutzkappe entfernen (wird bei Instandhaltungsarbeiten wieder benö-
tigt!)
-Vakuumanschluss über Kleinflansch DN16 ISO KF herstellen; die Vakuum-
kammer sollte geerdet sein
-Metall-Spannelemente verwenden, die sich nur mit einem Werkzeug öffnen
und schließen lassen (z.B. Spannband-Spannring)
-Dichtringe mit Zentrierring verwenden
Bei Überdruck im Vakuumsystem > 1 bar
Versehentliches Öffnen von Spannelementen kann zu Verlet-
zungen durch herumfliegende Teile führen!
Bei Überdruck im Vakuumsystem 1,5 bis 4 bar
Bei KF-Flanschverbindungen können Elastomer-Dichtringe dem
Druck nicht mehr standhalten. Dies kann zu Gesundheitsschä-
den durch ausströmende Prozessmedien führen.

8
vd81-201113
3.3 Elektrischer Anschluss

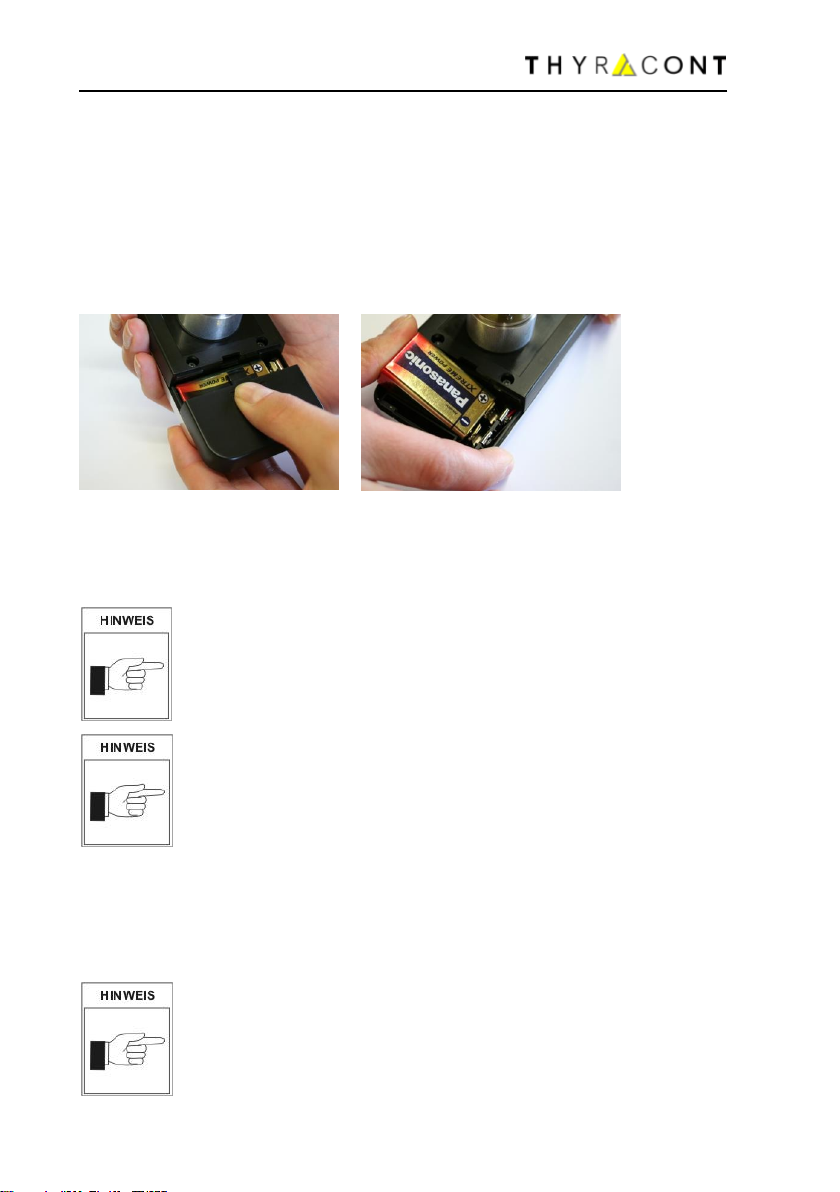

Batteriebetrieb
Vor der Inbetriebnahme des Gerätes ist eine geeignete Batterie oder ein ent-
sprechender Akku einzusetzen.
Dazu den rückseitigen Batteriefachdeckel nach unten abziehen und die Batterie
wie unten gezeigt einlegen. Den Batteriefachdeckel dann von unten wieder
aufschieben, bis er einrastet.
Batterietypen:
-9V AlMn Blockbatterie Typ 6LR 61; Betriebsdauer max. 2500h
-9V Lithium Blockbatterie; Betriebsdauer max. 5000h
-9V NiCd Akku 150mA; Betriebsdauer max. 500h
Schwache Batterieleistung wird durch die ‘’BAT’’-Anzeige links
oben im Display signalisiert. Ist die Batterie verbraucht, schaltet
das Gerät aus.
Bei der Entsorgung alter Batterien bitte Hinweis in Abschnitt 6
"Wartung und Service" beachten!
Wiederaufladbare Akkus sind zum Laden aus dem Gerät zu
nehmen und geeignete, handelsübliche Ladegeräte zu verwen-
den.
Betrieb mit Netzadapter
Das VD81 kann alternativ zum Batteriebetrieb mit einem externen Steckernetz-
teil (Zubehör) 12…15V versorgt werden.
Beim Betrieb des Gerätes mit Steckernetzteil muss der Vakuum-
flansch leitend mit dem Schutzleiter verbunden werden, z.B.
durch Kontakt zur geerdeten Vakuumkammer mittels Metall-
Spannelement!
Ansonsten kann es im Einzelfall zu Messwert-Schwankungen
kommen.

9
vd81-201113
Die Buchsen für Steckernetzteil und
USB liegen hinter einem Staub-
schutzdeckel.
Zum Öffnen den Deckel aufklappen
und ein kleines Stück herausziehen!
1:
2:
Klinkenbuchse 2,5mm
12...15 VDC
AGND
Eine eingelegte Batterie kann bei angeschlossenem Stecker-
netzteil im Gerät verbleiben.
Zum Aufladen von Akkus sind geeignete, handelsübliche Lade-
geräte zu verwenden.
3.4 USB Schnittstelle
1:
2:
3:
4:
5:
Minibuchse Typ B
VCC, +5V
Data –
Data +
GND
GND
Der USB-Anschluss kann mit einem PC verbunden werden, um z.B. in
Verbindung mit der Windows™ Software VacuGraphTM den Datenspeicher des
Vakuummeters auszulesen, Messungen zu dokumentieren oder das Gerät zu
konfigurieren.
2
1

10
vd81-201113
4 Betrieb

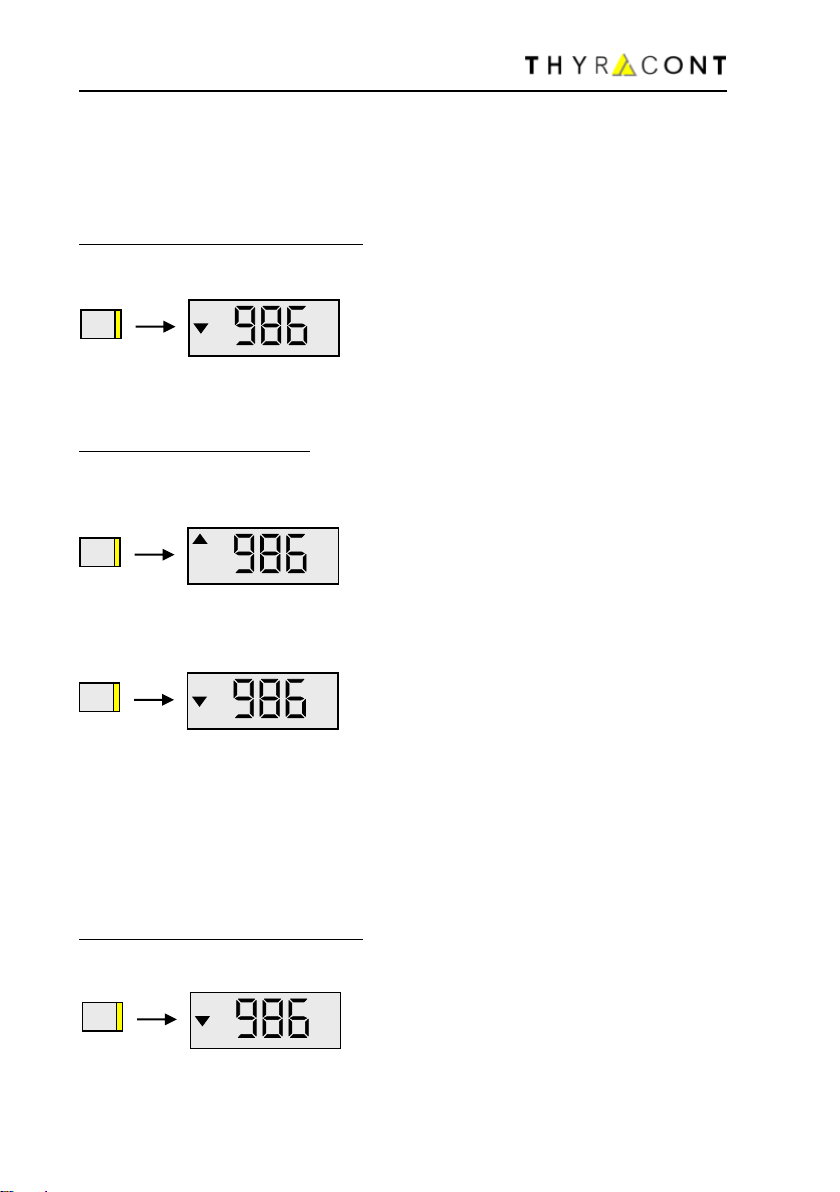

4.1 Druckmessung
1) Kurzzeit-Betrieb (Auto-Off Mode)
Mode-Taste drücken:
Im Display erscheint der momentan anliegen-
de Druck.
Das Gerät schaltet automatisch nach 20 Sekunden ab.
2) Dauerbetrieb (Cont Mode)
(Nur verfügbar bei ausgeschalteter Datenlogger-Funktion!)
Mode-Taste innerhalb 20 Sekunden ein zweites Mal drücken:
Im Display erscheint der momentan anlie-
gende Druck.
Das Gerät bleibt im Cont-Mode kontinuierlich in Betrieb, bis es von Hand ausge-
schaltet wird oder nach Ablauf der Maximal-Betriebszeit automatisch abschaltet
(s. Abschnitt 5.4).
Bei weiterem Tastendruck im Cont Mode
erfolgt Rückkehr zu 1) Auto-Off Mode.
4.2 Druckmessung mit Messwert-Speicherung
Zur Verwendung des VD81 als Druckanzeige mit Messwert-Speicherung ist die
Datenlogger-Funktion, wie in Abschnitt 5.1 beschrieben, zu aktivieren.
1) Kurzzeit-Betrieb (Auto-Off Mode)
Mode-Taste drücken:
Im Display erscheint der momentan anlie-
gende Druck.
Das Gerät schaltet automatisch nach 20 Sekunden ab.
MODE
mbar
MODE
mbar
MODE
mbar
MODE
mbar

11
vd81-201113
MODE
MODE
2) Gespeicherter Maximalwert:
Mode-Taste nochmals drücken:
Nach weiteren 2s erscheint der gespeicherte Maximaldruck:
Ohne weiteren Tastendruck erfolgt nach 4 Sekunden Rückkehr zu 1).
3) Gespeicherter Minimalwert:
Mode-Taste nochmals drücken:
Nach weiteren 2s erscheint der gespeicherte Minimaldruck:
Ohne weiteren Tastendruck erfolgt nach 4 Sekunden Rückkehr zu 1).
4) Gespeicherte Werte löschen:
Bei weiterem Tastendruck werden die bisher gespeicherten Min-/Max-Werte
sowie der Inhalt des Datenspeichers gelöscht.
Ohne weiteren Tastendruck erfolgt nach 4 Sekunden Rückkehr zu 1).
5) Datenlogger-Mode:
Im Display erscheint der momentan anliegen-
de Druck.
Der Messwertspeicher ist gelöscht. Das Gerät befindet sich im Datenlogger-
Mode und speichert ab sofort neu erfasste Extremwerte und ggfs. bis zu 2000
Messwerte mit der eingestellten Speicherrate (s. Abschnitt 5.1).
MODE
2s
2s
mbar
mbar
MODE
mbar

12
vd81-201113
Zur Speicherung der Messwerte wird ein batterieunabhängiger Speicherbaustein
verwendet, die gespeicherten Extremwerte gehen dagegen bei einem Batterie-
wechsel verloren.
Die Speicherung wird beendet, sobald der Speicher voll ist, das Gerät abge-
schaltet oder via USB an den PC angeschlossen wird (s. Abschnitt 4.3).
Das VD81 bleibt im Datenlogger-Mode kontinuierlich in Betrieb, bis es von Hand
ausgeschaltet wird oder nach Ablauf der Maximal-Betriebszeit automatisch
abschaltet (s. Abschnitt 5.4).

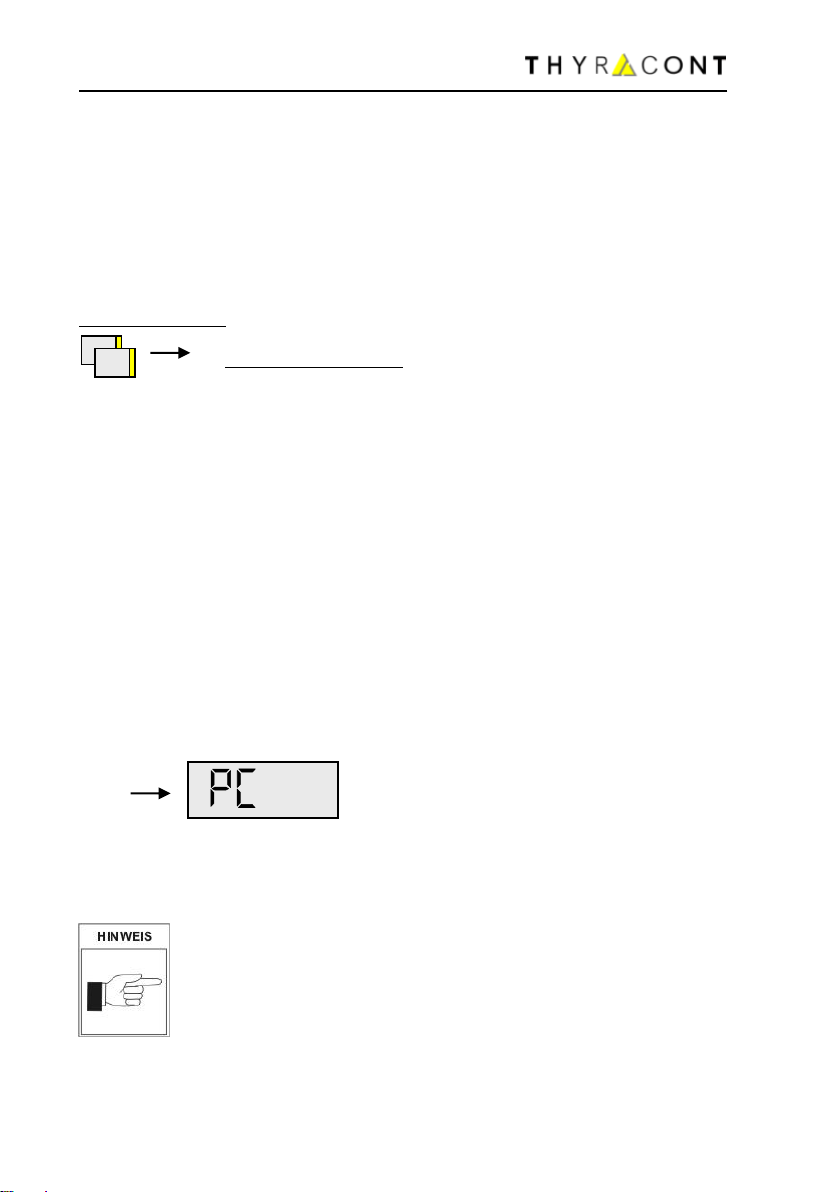

Gerät ausschalten:
Zweifach-Tastendruck: Rückkehr nach 1) Auto Off.
4.3 PC Mode
Für die Übertragung von Messdaten kann das VD81 über eine USB Schnittstelle
mit dem PC verbunden werden.
Die VacuGraph™Windows™Software (Zubehör) unterstützt dabei sowohl das
Erfassen aktueller Druckwerte (Online-Messung) als auch das Auslesen des
VD81 Messwert-Speichers. Die Messwerte werden als Diagramm dargestellt und
können zur weiteren Analyse als Textdatei exportiert werden.
Die separat gespeicherten Extremwerte für Minimal- und Maximaldruck können
nicht zum PC übertragen werden.
Des Weiteren lassen sich über die VacuGraph Software bequem alle Gerätepa-
rameter wie Speicherrate oder Anzeigeeinheit konfigurieren.
Das VD81 schaltet in den PC Mode, sobald eine Kabelverbindung mit einer
freien USB am PC hergestellt wurde:
Das Gerät ist nun bereit für die bidirektionale Datenübertragung. Die Kommuni-
kation erfolgt gemäß Thyracont Protokoll, ausführliche Detailinformationen hierzu
finden Sie in einer gesonderten Beschreibung.
Wenn das VD81 in den PC Mode schaltet, werden die aktuelle
Messwertanzeige sowie eine evtl. laufende Datenaufzeichnung
beendet!
Nach Trennung der USB Kabelverbindung schaltet das VD81 in den Auto-Off-
Mode.
MODE
MODE

13
vd81-201113
5 Konfiguration
Um das VD81 in den Konfigurations-Mode zu schalten:
Bei ausgeschaltetem Gerät die Mode-Taste
ca. 5 Sekunden gedrückt halten, bis die
Anzeige ‘’rAtE’’ erscheint.
5.1 Speicherrate
Um die Speicherrate einzustellen und damit die Datenlogger-Funktion des VD81
zu aktivieren, schalten Sie das Gerät in den Konfigurationsmode. Dazu bei
ausgeschaltetem Gerät die Mode-Taste gedrückt halten, bis die Anzeige "rAtE"
erscheint:
Nach weiteren 5s erscheint in der Anzeige die momentane Einstellung der
Speicherrate. Diese kann nun mit Hilfe der Mode-Taste geändert werden:
off, HiLo, 0,05s / 0,1s / 1,0s / 2,0s / 10s / 1min / 10min und trig.
Bei "off" ist die interne Datenspeicherung
ausgeschaltet.
Bei "HiLo" werden nur Druck-Minimum und
Maximum gespeichert. Die Werte können am
Display angezeigt, nicht jedoch zum PC
übertragen werden!
Messwertspeicherung alle 0,1 Sekunden.
…Bei "trig" werden neue Messwert immer nur
dann gespeichert, wenn sich der aktuelle Wert
um mindestens 2 Digits vom letzten gespei-
cherten Wert unterscheidet (z.B. 23→25).
Dadurch kann die Datenmenge reduziert und
der Speicher optimal ausgenutzt werden.
Bei aktiviertem Datenlogger werden parallel auch die Extremwerte erfasst.
MODE
5s
5s
5s
MODE
MODE
MODE
MODE
s

14
vd81-201113

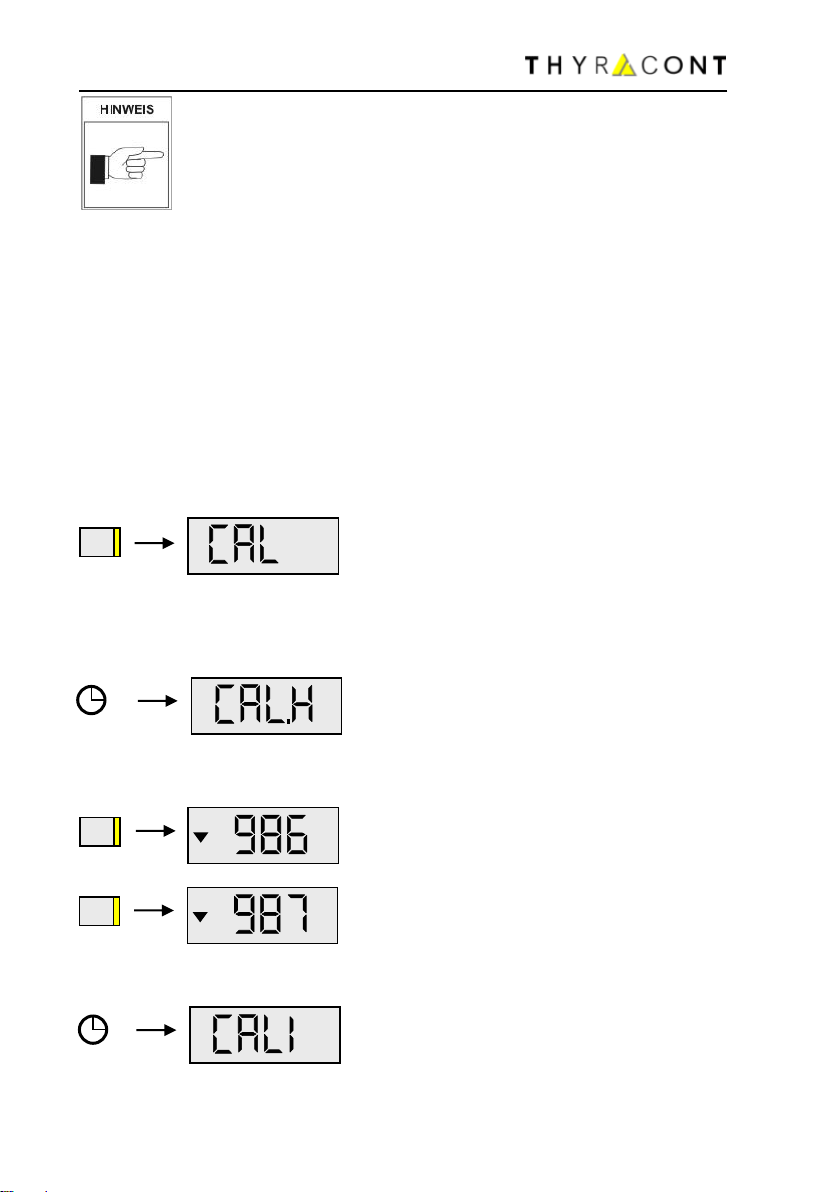

Über die USB Schnittstelle des VD81 können Speicherraten zwi-
schen 0,05s und 6000s frei eingestellt werden! Die zuletzt auf
diese Weise eingestellte Speicherrate wird nach der Einstellung
"trig" ebenfalls am VD81 zur Auswahl angezeigt.
Ohne weiteren Tastendruck schaltet das Gerät nach ca. 5 Sekunden in den
Messmode (Auto-Off). Die zuletzt eingestellte Speicherrate wird übernommen.
5.2 Nachjustieren
Das Gerät ist ab Werk abgeglichen. Einsatz unter anderen klimatischen Bedin-
gungen, extreme Temperaturschwankungen, Alterung oder Verschmutzung
können ein Nachjustieren erforderlich machen.
Hierzu schalten Sie das Gerät in den Konfigurationsmode. Dazu bei ausgeschal-
tetem Gerät Mode-Taste gedrückt halten, bis die Anzeige "rAtE" erscheint.
Mode-Taste nun mehrmals drücken, bis die Anzeige "CAL" erscheint:
Abgleich Atmosphärendruck
Nach weiteren 5s erscheint die Anzeige:
Mode-Taste drücken, es erscheint der momentan gemessene Atmosphären-
druck:
Per Tastendruck kann der Referenzwert
eingestellt werden: der Anzeigewert springt
nach jedem Tastendruck alternierend um
1mbar weiter nach oben bzw. unten.
Nach 5s ohne weiteren Tastendruck erfolgt die Justierung:
dies dauert einige Sekunden, während-
dessen erscheint die Anzeige "CALI".
Danach schaltet das Gerät in den Messmode (Auto-off).
MODE
5s
MODE
mbar
MODE
mbar
5s

15
vd81-201113
Ein Nachjustieren auf Atmosphärendruck ist nur möglich, wenn
der vom Gerät gemessene Druck größer 800 mbar ist. Anderen-
falls findet keine Justierung statt und die Fehlermeldung "Err" er-
scheint.
Abgleich Nullpunkt
Zum Nachjustieren des Nullpunkts muss der tatsächliche Druck
im Sensor kleiner 0,1 mbar sein!
Der angezeigte Druck muss kleiner als ca. 100 mbar sein, ande-
renfalls findet keine Justierung statt und die Fehlermeldung "Err"
erscheint.
Gerät wie oben beschrieben in den Konfigurationsmode schalten und Mode-
Taste mehrmals drücken, bis die Anzeige "CAL" erscheint.
Nach weiteren 5s erscheint die Anzeige:
Nach weiteren 5s erscheint die Anzeige:
Der Justiervorgang dauert einige Sekunden,
währenddessen erscheint die Anzeige
"CALI".
Ist die Justierung abgeschlossen schaltet das Gerät in Auto-Off-Mode.
5.3 Anzeige-Einheit
Um die Anzeige-Einheit einzustellen, schalten Sie das Gerät in den Konfigurati-
onsmode. Dazu bei ausgeschaltetem Gerät Mode-Taste gedrückt halten, bis die
Anzeige "rAtE" erscheint.
Mode-Taste nun mehrmals drücken, bis die Anzeige "unit" erscheint:
5s
5s
MODE
MODE

16
vd81-201113
Nach weiteren 5s erscheint in der Anzeige die momentan eingestellte Einheit:
Per Tastendruck kann zwischen "mbar", "Torr"
und "hPa" gewählt werden.
Ohne weiteren Tastendruck schaltet das Gerät nach ca. 5 Sekunden in den
Messmode (Auto-Off). Die zuletzt eingestellte Maßeinheit wird übernommen.
5.4 Maximal-Betriebszeit
Im Dauerbetrieb, d.h. im Cont- oder Datenlogger-Mode, bleibt das Gerät einge-
schaltet, bis eine maximale Einschaltzeit abgelaufen ist. Um diese Maximalbe-
triebszeit einzustellen, nach der das Gerät in jedem Fall automatisch abschaltet,
das VD81 in den Konfigurationsmode schalten. Dazu bei ausgeschaltetem Gerät
Mode-Taste gedrückt halten, bis die Anzeige "rAtE" erscheint.
Mode-Taste nun mehrmals drücken, bis die Anzeige "hour" erscheint:
Nach weiteren 5s erscheint in der Anzeige die momentan eingestellte Maximal-
betriebszeit:
Per Tastendruck eine Zeit von 1h bis 24h
oder cont (keine Abschaltung) einstellen.
Ohne weiteren Tastendruck schaltet das Gerät nach ca. 5 Sekunden in den
Messmode (Auto-Off). Die zuletzt eingestellte Maximalbetriebszeit wird über-
nommen.
mbar
5s
MODE
Torr
MODE
5s
MODE

17
vd81-201113
6 Wartung und Service
Vorsicht bei kontaminierten Teilen!
Es kann zu Gesundheitsschäden kommen. Informieren Sie sich
vor Aufnahme der Arbeiten über eine eventuelle Kontamination.
Beachten Sie beim Umgang mit kontaminierten Teilen die ein-
schlägigen Vorschriften und Schutzmaßnahmen.
Das Gerät ist wartungsfrei. Äußerliche Verschmutzungen können mit einem
feuchten Tuch beseitigt werden.
Sollte wider Erwarten ein Schaden an Ihrem VD81 auftreten, senden Sie das
Gerät bitte mit einer Kontaminationserklärung zur Reparatur an uns.
Das Gerät ist nicht zur kundenseitigen Reparatur vorgesehen!
Fehlfunktionen des Gerätes, die auf Verschmutzung oder Wen-
delbruch zurückzuführen sind, fallen nicht unter die Garantie.
Wichtige Hinweise zur Batterie-Entsorgung
Im Zusammenhang mit der Lieferung von batteriebetriebenen Geräten müssen
wir auf Folgendes hinweisen:
-Der Endnutzer ist zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet.
-Altbatterien in zurückgesendeten Geräten werden von uns fachgerecht und
kostenlos entsorgt.
-Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung:
Pb - Batterie enthält mehr als 0,004 Masseprozent Blei
Cd - Batterie enthält mehr als 0,002 Masseprozent Cadmium
Hg - Batterie enthält mehr als 0,0005 Masseprozent Quecksilber
Das Symbol der durchgekreutzten Mülltonne bedeutet, dass
die Batterie nicht im Hausmüll entsorgt werden darf!

18
vd81-201113
Fehlermeldungen und Störungen
Problem
Mögliche Ursache
Behebung
Messwertabweichung zu
groß
Alterung, Verschmutzung,
extreme Temperaturen,
falsche Justierung
Nachjustieren
Anzeige "or"
Messbereich überschritten
(Druck > 1600mbar)
Fehlermeldung "Err"
Justierung bei falschem
Druck durchgeführt
Messwertabweichung über-
steigt den Justierbereich
Anzeigedruck muss bei
Atmosphärenabgleich
>800mbar, bei Nullabgleich
<100 mbar sein
Gerät einschicken
Fehlermeldung "Err1"
Sensor defekt
Gerät einschicken

19
vd81-201113

20
vd81-201113
7 Technische Daten
Messprinzip
piezoresistiv
Materialien mit Vakuum-
kontakt
Edelstahl 1.4305, Al2O3Keramik, Viton®
Messbereich
1600 - 1 mbar (1200 - 1 Torr)
zulässige Überlast 4 bar abs.
Auflösung
1 mbar
Genauigkeit
0,3% v. Skalenendwert
Messzyklus
1,0 s (bis 0,05 s bei entsprechender Einstellung Speicherrate)
Speicherrate
0,05 s … 6000 s
Umgebungstemperatur
+5...+50 oC
Lagertemperatur
-20...+60 oC
Spannungsversorgung
9 V Batterie oder 12…15 VDC extern
Elektrischer Anschluss
Klinkenbuchse 2,5 mm für Steckernetzteil
Leistungsaufnahme
ca. 2 mW (getaktete Messung)
Betriebsdauer
Li-Batterie: <5000 h, 6LR61Alkali: <2500 h,
NiCd Akku 150mAh: <500 h
Serielle Schnittstelle
Mini-USB, Typ B, 5polig, weiblich, Virtual Com Port Protokoll
Vakuumanschluss
Kleinflansch DN16 ISO KF, G1/4 weiblich
Anzeige
LCD 12 mm
Schutzart
IP 40
Gewicht
ca. 200 g (inkl. Batterie)
