TJEP TW-16/38 LW User manual

TJEP TW-16/38 LW

Vi ønsker Dem tillykke med Deres nye TJEP trykluftpi-
stol. Ved korrekt behandling og vedligeholdelse vil De
have glæde af Deres pistol i mange år fremover.
Værktøjet er effektivt og pålideligt, når det anvendes korrekt og med
omtanke. Producentens anvisninger skal følges for at opnå den op-
timale ydelse. Læs derfor venligst denne manual igennem, og vær
sikker på at forstå alle sikkerhedsforskrifter, før værktøjet tages i
brug. Instruktionerne for installation, anvendelse og vedligeholdelse
bør gennemlæses nøje, og manualen bør gemmes som opslags-
værk. BEMÆRK: Yderligere sikkerhedsforanstaltninger kan være
påkrævet på grund af Deres specikke anvendelse af værktøjet.
Kontakt Deres repræsentant eller forhandler, hvis De har spørgsmål
vedrørende værktøjet og anvendelsen heraf.
DK
We congratulate you on your new TJEP pneumatic nailer.
With correct care and maintenance you will have the
pleasure of your nailer for many years to come.
The tool is effective and reliable when used correctly and wisely.
The manufacturer’s instructions must be followed to achieve optimal
performance. Therefore, please read this manual through and be
sure to understand all the safety rules before you start using the
tool. The instructions for installation, use and maintenance should
be read carefully and the manual should be kept as reference.
NOTE: Additional safety measures may be required because of
your specic use of the tool. Please contact your representative
or distributor if you have any questions regarding the tool and its
application.
GB
Vi håper du får stor glede av din nye TJEP pistol. Ved
korrekt behandling og vedlikehold vil du ha nytte av pisto-
len i mange år fremover.
Dette verktøyet er beregnet på festeoppgaver i større skala. Verk-
tøyet er effektivt og pålitelig når det brukes korrekt og med omtanke.
For å oppnå den optimale ytelsen skal produsentens anvisninger
følges. Les derfor gjennom denne bruksanvisningen, og vær sikker
på at du forstår alle sikkerhetsforskriftene før verktøyet tas i bruk. Ta
vare på bruksanvisningen for senere bruk.
Merk! Ytterligere sikkerhetsforskrifter kan være påkrevd på grunn
av den spesikke oppgaven du vil bruke verktøyet til. Kontakt din
forhandler hvis du har spørsmål vedrørende verktøyet og bruken
av det.
NO
Gratulujemy Państwu zakupu nowej gwoździarki TJEP.
Wykonując prawidłowo serwis i konserwację będziecie
używać gwoździarkę wiele lat.
Narzędzie jest skuteczne i pewne jeśli używane jest prawidłowo
i mądrze. Instrukcja obsługi wskazuje jak osiągnąć optymalną pracę
narzędzia. Przed rozpoczęciem pracy z narzędziem instrukcje
obsługi należy dokładnie przeczytać i zrozumieć wszystkie zasady
bezpieczeństwa. Wszystkie informacje dotyczące instalacji, użycia
i konserwacji musza być dokładnie przeczytane a instrukcja obsługi
musi być trzymana jako dokument odniesienia.
UWAGA: W szczególnych wypadkach użycia narzędzia mogą być
wymagane dodatkowe środki bezpieczeństwa. W przypadku dodat-
kowych pytań odnośnie narzędzia lub jego użycia prosimy o kontakt
z dystrybutorem lub przedstawicielem.
PL Me õnnitleme teid uue naelapüstol. Õige ravi ja hooldus
on teil hea meel teie naelutaja paljude aastate jooksul.
Tööriist on tõhus ja usaldusväärne, kui seda kasutatakse õigesti
ja targalt. Tootja juhistele tuleb järgida, et saavutada optimaalne
tulemuslikkus. Seega, palun lugeda juhend hoolikalt läbi ning
veenduge, et olete kõikidest ohutuseeskirjadest õigesti aru saanud,
enne tööriistaga tööle asumist. Enne seadme seadistus, kasutamist
ja hooldust, tuleks kasutusjuhend hoolikalt läbi lugeda ning käsira-
amat tuleks säilitada.
MÄRKUS: Täiendavad turvameetmed võivad olla vajalikud, sest
oma spetsiilise kasutamisega vahend. Palun pöörduge esindaja või
levitaja Kui teil on küsimusi tööriista ja selle rakendamine.
EE
Vi hoppas att ni ska få mycket glädje av er nya TJEP
pistol. Med korrekt hantering och underhåll kommer ni att
kunna nyttja pistolen i många år.
Detta verktyg är avsett för snabb och yrkesmässig infästning. Det
är effektivt och pålitligt om det används korrekt och förståndigt. För
att uppnå optimal prestanda ska tillverkarens anvisningar följas.
Läs därför noga igenom manualen och se till att du förstår alla
säkerhetsföreskrifter innan verktyget tas i bruk. Spara bruksanvis-
ningen för framtida behov.
Observera! Ytterligare försiktighetsåtgärder kan gälla vid särskild
användning av verktyget. Kontakta er återförsäljare vid frågor angå-
ende verktyget eller dess användning.
SE
Wir gratulieren Ihnen zu Ihrer neuen TJEP Druckluftnagler.
Bei richtiger Pege und Wartung werden Sie viele Jahre
Freude an Ihrer Nagelpistole haben.
Das Werkzeug ist effektiv und zuverlässig, wenn es korrekt und
mit Vorsicht angewandt wird. Die Anweisungen des Produzenten
müssen befolgt werden, um die optimale Leistung zu erzielen. Lesen
Sie daher bitte diese Anleitung durch und achten Sie darauf, dass
Sie alle Sicherheitsvorschriften verstehen, bevor das Werkzeug in
Gebrauch genommen wird. Die Anleitungen für Einbau, Betrieb und
Wartung sollten sorgfältig durchgelesen werden und das Handbuch
sollte als Nachschlagwerk aufgehoben werden. BEACHTE: Zusätz-
liche Sicherheitsmaßnahmen können aufgrund Ihrer spezischen
Anwendung des Werkzeugs erforderlich sein. Wenden Sie sich bitte
an Ihren Vertreter oder Händler, wenn Sie Fragen zum Werkzeug
und zur Anwendung des Werkzeugs haben.
DE
Toivomme, että olet tyytyväinen ostamaasi TJEP naulain.
Kun käsittelet ja naulainta oikein, se palvelee sinua monia
vuosia.
Tämä työkalu on tarkoitettu nopeaan ja ammattimaiseen kiinnittä-
miseen. Oikein ja järkevästi käytettynä se on tehokas ja luotettava
apuväline. Noudata almistajan ohjeita, niin saat työkalustasi
parhaan hyödyn. Lue siis käyttöohje huolellisesti ja varmista, että
ymmärrät kaikki turvaohjeet ennen kuin otat työkalun käyttöön. Pidä
käyttöohje tallessa myöhempää tarvetta varten.
Huomio! Työkalun erityisissä käyttökohteissa voidaan tarvita
ylimääräisiä varotoimia. Ota yhteyttä jälleenmyyjään, jos sinulla on
kysyttävää työkalusta tai sen käytöstä.
FI

Model TJEP TW-16/38 LW
TJEP no. 100698
Length 360 mm
Width 78 mm
Height 236 mm
Weight 2,60 kg
Capacity 140 staples
Pressure 4,9 – 8,4 bar (70 – 120 psi)
Diameter, staple 16GA ( 1,6x1,4 mm)
Length, staple 13 - 38 mm
Crown 26,6 mm
Type Staple e.g. TJEP TW-16
LPA,2s 97,8 dBA
LPA,1s,1m 94,40 dBA
ahwz 3,41 m/s2
Technical specications
Declaration of conformity
We Basso Industry Corp.,
No. 24, 36th Rd., Taichung Industrial Zone,
Taichung, Taiwan R.O.C.
declare under our
sole responsibility
that the
Pneumatic stapler TJEP TW-16/38 LW
conforms with the
directive(s), its
amedment(s) and
standard(s)
Machinery Directive 2006/42/EC
EN ISO 12100-1+A1:2009
EN ISO 12100-2+A1:2009
EN ISO 14121-1:2007, EN 792-13+A1: 2008
EN 12549+A1:2008, ISO 8662-11+A1:2001
Serial number: Signed:
Authorized contact
in EU to compile
the Technical File:

TJEP TW-16/38 LW

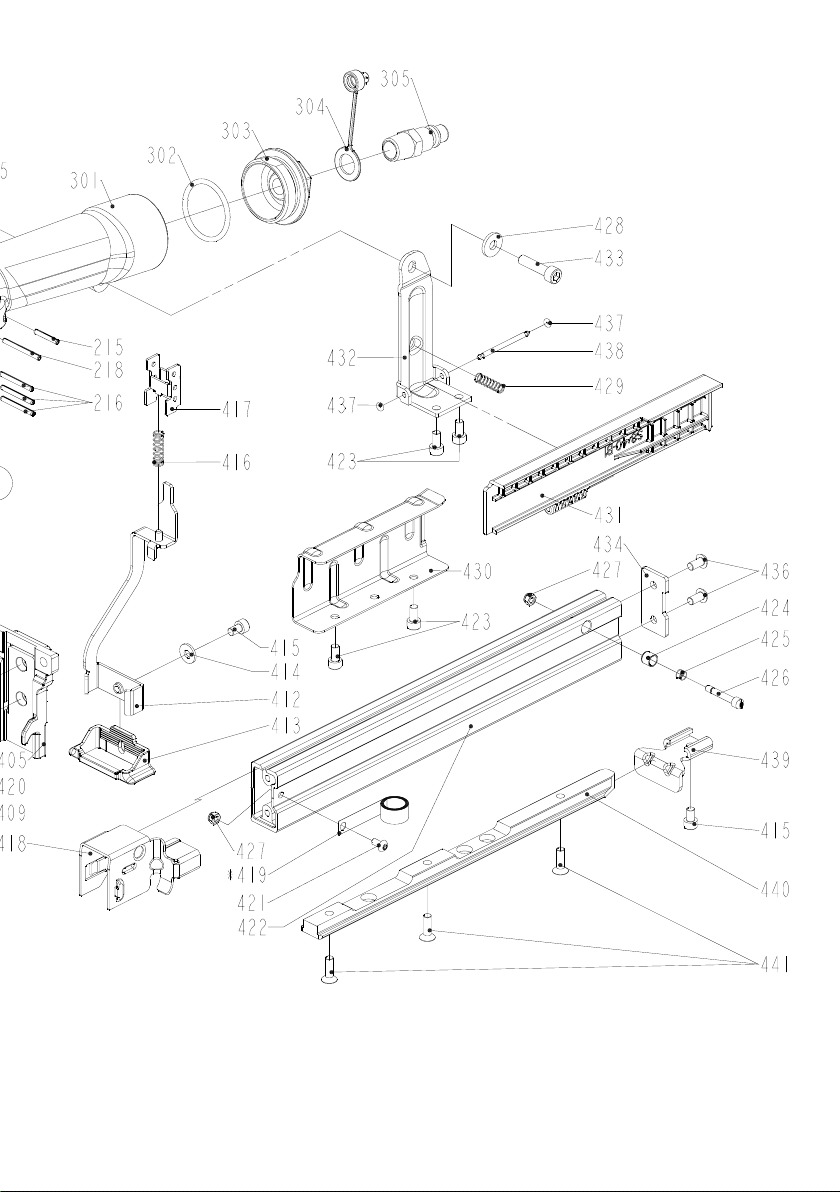

Spareparts
ITEM
NO.
PART NO. DESCRIPTION
101 2040101-04110-0 HEX.SOC.HD.BOLT
102 11371-0084301-1 DEFLECTOR
103 11369-0824302-1 CAP
104 11302-0824701-1 CYLINDER CAP SEAL
105 11360-0460001-3 COMPRESSION SPRING
106 11370-0820001-1 SEAL
107* 2041104-04070-0 O - RING
108 11368-0820001-2 HD.VALVE PISTON
109* 2041109-05030-0 O - RING
110 11399-0460002-1 COLLAR
111 1135J-0070001-1 PRESS RING
112* 2041104-04081-0 O - RING
113* 11204-0560003-1 DRIVER UNIT
114 11320-0820001-1 CYLINDER
115 2041104-05030-0 O - RING
116 11381-0074702-1 WASHER
117 11321-0820001-1 CYLINDER SPACER
118 2041104-07020-0 O - RING
119* 11327-1744701-1 BUMPER
120 11388-0564701-1 DRIVER GUIDE
121 2040104-03010-0 HEX.SOC.HD.SCREW
122 2040101-04030-2 HEX.SOC.HD.BOLT
123 11381-0100001-1 WASHER
201 2041104-02060-0 O - RING
202 11374-0860001-1 PLUNGER CAP
203 2041100-02050-0 O - RING
204 2041100-01070-0 O - RING
205 1133S-0860001-1 VALVE PLUNGER
206 2041100-01050-0 O - RING
207 11376-0860001-1 SPRING
208 2041108-01020-0 O - RING
ITEM
NO.
PART NO. DESCRIPTION
209 11375-0860002-1 PLUNGER
210 11373-0860001-1 TRIGGER VALVE HEAD
211 11329-0860001-1 PIN
212 1137A-0860001-1 COVER-PLUNGER
213 2041104-02070-0 O - RING
214 2041100-01030-0 O - RING
215 2040401-05100-0 SPIRAL PINS
216 2040401-05150-0 SPIRAL PINS
217 11224-1111101-2 TRIGGER UNIT
218 2040401-05160-0 SPIRAL PINS
219 11376-0370001-1 SPRING
301 11230-0826604-2 GUN BODY UNIT
302 2041101-04020-0 O - RING
303 11346-0954301-1 END CAP
304 1132L-0014701-1 DUSTY COVER
305 1135V-0000003-1 AIR PLUG
401 2041109-05160-0 O - RING
402 11326-1744701-1 BASE
403 2040101-04090-2 HEX.SOC.HD.BOLT
404 2040100-04010-2 BOLT ASSY
405 11303-0564702-1 DRIVER GUIDE
406 11244-0564701-1 LOCK HANDLE UNIT
407 1131K-1744701-1 PIN
408 11352-0564701-1 DRIVER GUIDE COVER A
409 11324-0104701-1 FIXED PIN
410 1131D-0460001-1 URETHANE RETAINER
411 11353-1744701-1 DRIVER GUIDE COVER B
412 11256-0564701-2 SAFETY B UNIT
413 11254-0564701-1 SAFETY A UNIT
414 2040202-03010-0 FLAT WASHER
415 2040101-03030-1 HEX.SOC.HD.BOLT

ITEM
NO.
PART NO. DESCRIPTION
416 11337-0084701-1 COMPRESSION SPRING 5
417 11338-0074702-1 SAFETY GUIDE
418 11363-0564702-1 PUSHER
419* 11372-0460001-1 SPRING
420 2040101-03050-2 HEX.SOC.HD.BOLT
421 2040102-02010-0 HALF ROUND HD.HEX.BOLT
422 11389-0564701-1 MAGAZINE A
423 2040101-03040-2 HEX.SOC.HD.BOLT
424 1132N-1740001-1 DEEP IMPACT SOCKET 1
425 11311-0074701-1 LATCH SPRING
426 11310-0564701-1 DOOR LATCH
427 2040500-02020-0 LOCK NUT
428 2040202-04010-0 FLAT WASHER
429 11311-0104701-1 LATCH SPRING
430 11314-0104702-1 STAPLERS BRACKET
431 11348-0104701-1 MOUNTING BRACKET
432 11323-0104704-2 POSITIONING SHEET
433 2040101-04091-0 HEX.SOC.HD.BOLT
434 11397-0104701-1 GUIDE COVER
435 2040501-04010-0 BOLT CAP
436 2040102-03020-2 HALF ROUND HD.HEX.BOLT
437 2041109-01010-0 O - RING
438 1135N-0074701-1 HINGE POINT
439 11299-0104701-1 STOPPER UNIT
440 1130T-0104701-1 STOPPER
441 2040103-03050-2 COUNTER SUNK SCREW
