TOBIAS GRAU TM01-0 User manual

Bedienungsanleitung
User Manual
Deutsch
English
TEAM HOME
black TM-
white TM-
grey TM-
light blue TM-

2TEAM HOME

3
TEAM HOME
Inhaltsverzeichnis
Table of contents
Technische Daten / Technical data TEAM HOME
Sicherheitshinweise, Allgemeine Hinweise
Safety instructions, General information
Pflegehinweise, Garantie
Care instructions, Guarantee
Lieferumfang / Scope of delivery TEAM HOME
Maße / Dimensions TEAM HOME
Montage / Assembly
Demontage / Disassembly
Funktionen
Functions
Fehlerdiagnose
Fault diagnosis














4TEAM HOME
Technische Daten TEAM HOME
PRI 220-240V / 50-60 Hz / SEC max. 60V 600mA / 40W LED
Dieses Produkt enthält eine Lichtquelle der Energieeizienz-
klasse C. Diese kann nur vom Hersteller ausgetauscht werden.
Dieses Produkt enthält eine Lichtquelle der Energieeizienz-
klasse E. Diese kann nur vom Hersteller ausgetauscht werden.
Schutzklasse 1
Smart Touch Panel
6,2 kg
Für die Verwendung in trockenen Innenrumen geeingnet.
Dieses Produkt muss nach seiner Lebensdauer fachgerecht
entsorgt werden; es darf nicht mit dem normalen Hausmüll
entsorgt weden.
CE-Konformittszeichen
E
C

5
TEAM HOME
Technical data TEAM HOME
PRI 220-240V / 50-60 Hz / SEC max. 60V 600mA / 40W LED
This product contains a light source of energy eiciency class C.
The LEDs can be replaced by the producer only.
This product contains a light source of energy eiciency class E.
The LEDs can be replaced by the producer only.
Protection class 1
Smart Touch Panel
6,2 kg
This luminaire has been developed for indoor use.
This product must be disposed of properly at the end of its
service life; it must not be disposed of with normal household
waste.
CE-conformity mark
E
C

6TEAM HOME
Allgemeine Hinweise
Bitte lesen Sie sich diese Anleitung
vor der Montage sorgfältig durch. Sie
vermeiden dadurch Fehler, die zu ei-
ner Funktionsstörung führen könnten.
Bewahren Sie diese Anleitung zum
späteren Nachschlagen auf.
Diese Leuchte wurde für die Nutzung
im Innenbereich entwickelt und ist zur
Beleuchtung von Räumen bestimmt.
Abweichungen in Helligkeit und
Weißton der LEDs sind herstellung-
sbedingt und kein Grund zur Rekla-
mation.
Die LEDs in dieser Leuchte können
nur vom Hersteller ausgetauscht
werden.
Die Leuchte darf nicht geönet
werden.
Sicherheitshinweise

7
TEAM HOME
General information
Please read this manual carefully be-
fore assembly and mounting. This will
help avoid errors that could lead to a
malfunction.
Keep this manual for future reference.
This luminaire has been developed
for indoor use and is intended for the
lighting of rooms.
Dierences in LED brightness and
white tone are a normal occurrence
in manufacture and do not constitute
reason for complaint.
The LEDs can be replaced by the
manufacturer only.
The luminaire must not be
opened.
Safety instructions

8TEAM HOME
Plegehinweise
Bitte reinigen Sie diese Leuchte mit
einem trockenen Tuch, am besten mit
einem Microfasertuch für empfind-
liche Oberflächen. Reinigen Sie die
Leuchte erst, nachdem sie abgekühlt
ist.
Oberflächenschutz: Alle polierten,
lackierten oder galvanisch veredelten
Oberflächen müssen gegen jede Art
von Belastung geschützt werden. Das
gilt insbesondere für die Kupferteile,
da sie nur mit einem unsichtbaren
Anlaufschutz versehen sind.
Garantie
Sie haben ein hochwertiges Produkt
erworben, das mit äußerster Sorg-
falt hergestellt und verpackt wurde.
Sollten Sie dennoch Grund zur Be-
anstandung haben, wenden Sie sich
bitte an Ihren Händler und geben Sie
die Endkontrollnummer an, die Sie
auf der letzten Seite dieser Anleitung
finden. Wir werden Ihre Reklamation
so schnell wie möglich bearbeiten.
Unsere Garantie gilt nur für Leuchten,
die sachgemäß montiert wurden – wir
empfehlen daher die Montage durch
einen Fachbetrieb. Achten Sie im Fall
einer Rücksendung bitte auf eine
schützende Verpackung, um Schäden
durch den Transport zu vermeiden.

9
TEAM HOME
Care instructions
Please clean this luminaire with a dry
cloth. We recommend microfibre
cloths for sensitive surfaces.
Only clean the luminaire after it has
cooled down.
Surface protection: all polished,
lacquered or galvanised surfaces
must be protected against all types of
stresses – especially all copper parts,
as they are only provided with an invi-
sible protection against tarnishing.
Guarantee
You have purchased a high-quali-
ty product that was produced and
packaged with the utmost care.
Should you nevertheless have
grounds for complaint, please con-
tact your retailer quoting the final
inspection number as stated on the
last page of this document. We will
deal with your complaint as soon as
possible. This guarantee applies only
to products that have been installed/
assambled correctly – we therefore
recommend installation/assambly by
a qualified person.

10 TEAM HOME
Lieferumfang TEAM HOME
Scope of delivery TEAM HOME
Lieferumfang
Package contents
Anzahl
Quantity
Leuchtkopf
Luminaire head
1
Schaft
Shaft
1
Leuchtenfuß
Base
1
Abdeckung
Cover
1
Inbusschlüssel
Allen key
3
Schrauben M5x16
M5x16 screws
2
Unverlierbarkeitsscheiben
Captive washer
2

11
TEAM HOME
Maße TEAM HOME
Dimensions TEAM HOME
de Bitte überprüfen Sie die Leuchte
vor dem Gebrauch auf optische
Mängel oder Kratzer. Sobald das
Produkt in Betrieb genommen wurde,
erlischt das Recht auf Reklamationen
wegen ästhetischer Mängel.
en This product must be checked
for visual defects, and/or scratches,
before use. Once the product has
been put into operation, the customer
no longer retains the right to issue a
complaint due to aesthetic.
46cm x 4,8cm
104cm
Ø 14cm
4cm
4cm

12 TEAM HOME
Montage
Assembly
1.
2.
de Entfernen Sie die Abdeckung des
Leuchtenfußes.
en Remove the cover of the lamp
base.

13
TEAM HOME
Montage
Assembly
2.
1.
de Für eine einfachere Montage
setzen Sie zunächst die Schrauben
in den Fuß und fixieren diese mit den
Unverlierbarkeitsscheiben.
Legen Sie den Schaft auf eine weiche
Unterlage (z.B. Decke) auf einen Tisch,
achten Sie hierbei auf die richtige
Ausrichtung. Ziehen Sie die Schrau-
ben leicht an und richten den Fuß
gerade aus, bevor Sie die Schrauben
fest anziehen. Um einen besseren He-
bel zu erlangen, können Sie mit dem
beigelegten Rohr den Inbusschlüssel
verlängern.
en For easier assembly, first place the
screws in the base and fix them with
the captive washers.
Place the shaft on a soft surface (e.g.
blanket) on a table, taking care to
align it correctly. Lightly tighten the
screws and align the foot straight
before fully tightening the screws.
To gain better leverage, you can use
the included tube to extend the allen
key.

14 TEAM HOME
Montage
Assembly
de Setzen Sie die Abdeckung ein.
en Insert the cover.

15
TEAM HOME
Montage
Assembly
de Richten Sie den Leuchtenkopf ge-
rade aus und ziehen Sie die Schrau-
ben mit dem Inbusschlüssel fest.
en Align the lamp head with the shaft
and tighten the screws with the Allen
key.
4x
Montage
Assembly

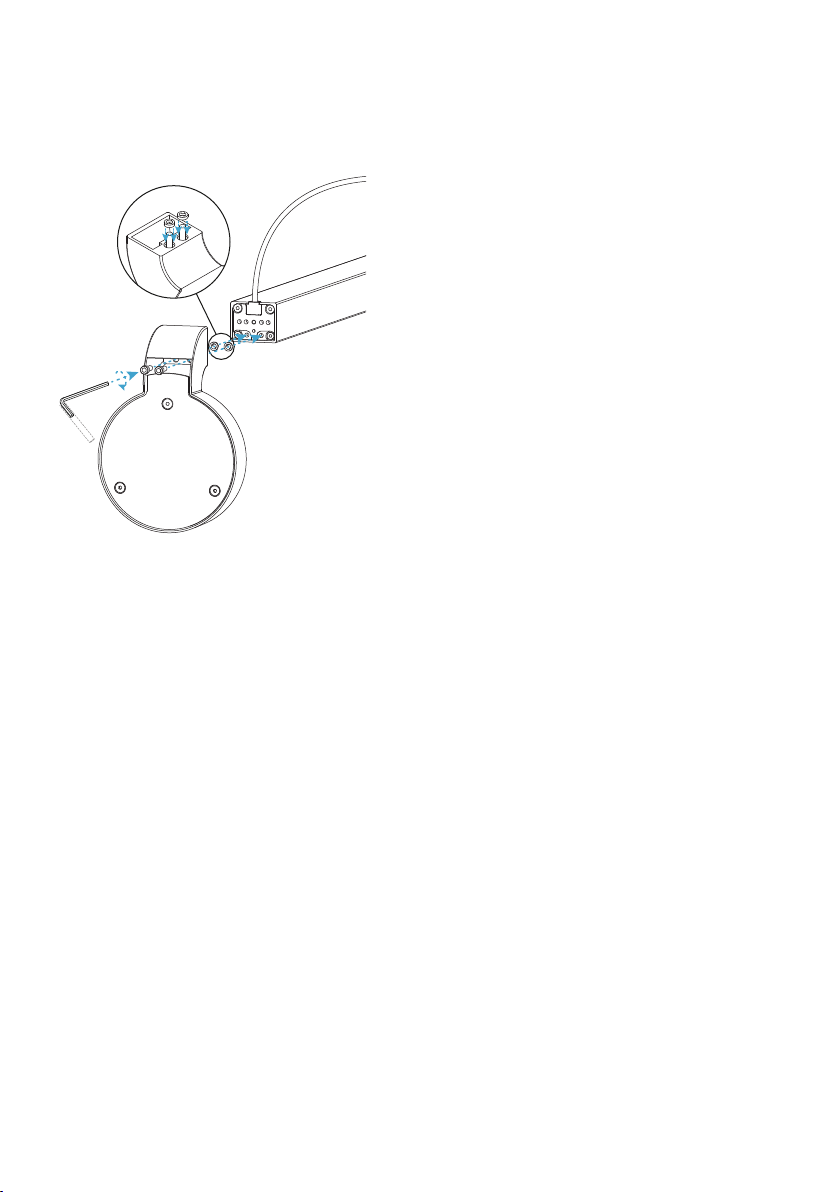

de Setzen Sie den Leuchtenkopf auf
den Schaft, achten Sie dabei darauf
die Kabel nicht einzuklemmen.
Ziehen die vier Schrauben leicht an.
en Place the lamp head on the shaft,
taking care not to pinch the cables.
Lightly tighten the four screws.
4x

16 TEAM HOME
Montage
Assembly
de Stecken Sie den achtpoligen
Stecker in die Buchse.
en Insert the eight-pin plug into the
socket.
de Stecken Sie den Modularstecker in
die mit „1“ gekennzeichnete Buchse.
en Plug the modular connector into
the socket marked “1”.
1.
2.
de Setzen Sie die Abdeckung ein.
en Put the cover in place.

17
TEAM HOME
Demontage
Disassembly

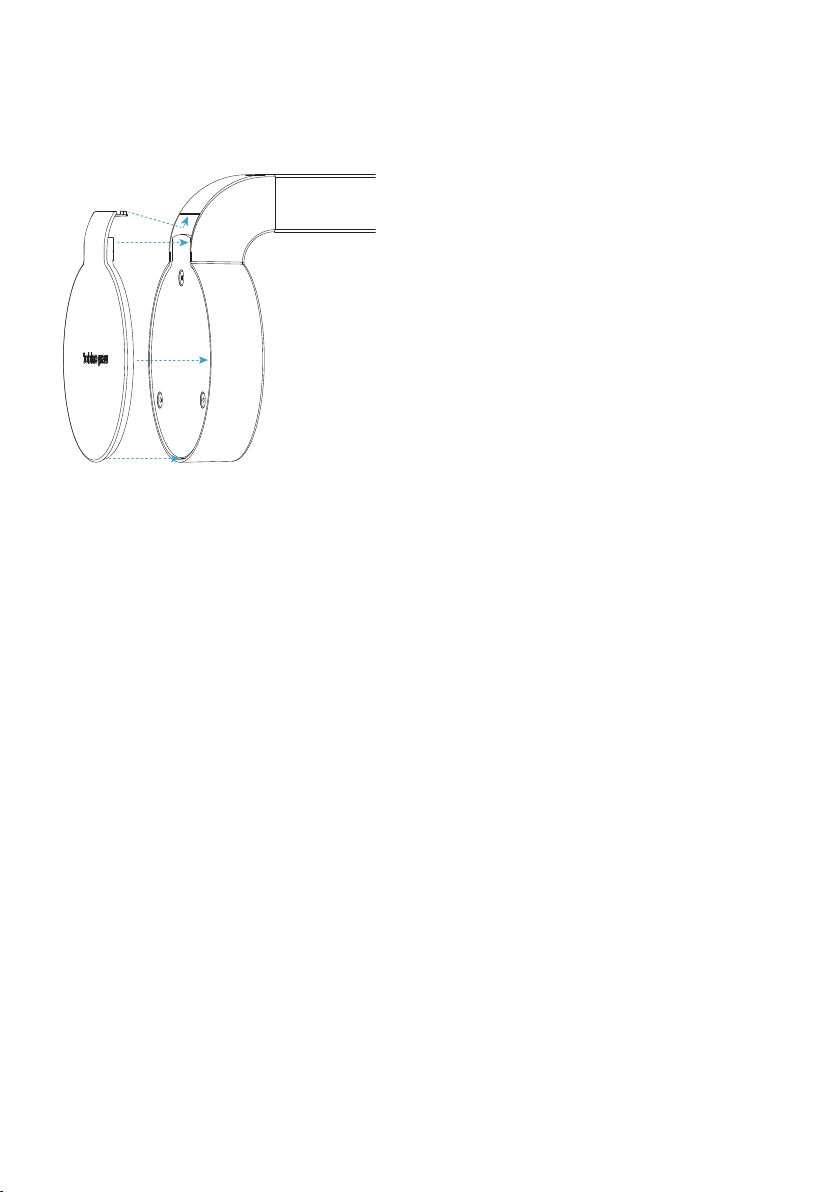

de Entfernen Sie zur Demontage
zunächst die gewölbte Abdeckung
am Leuchtenkopf. Drücken Sie dafür
vorsichtig auf die Abdeckung und
ziehen Sie sie zu sich heran. Gehen
Sie nun genau wie bei der Montage
vor, bloß in umgekehrter Reihenfolge.

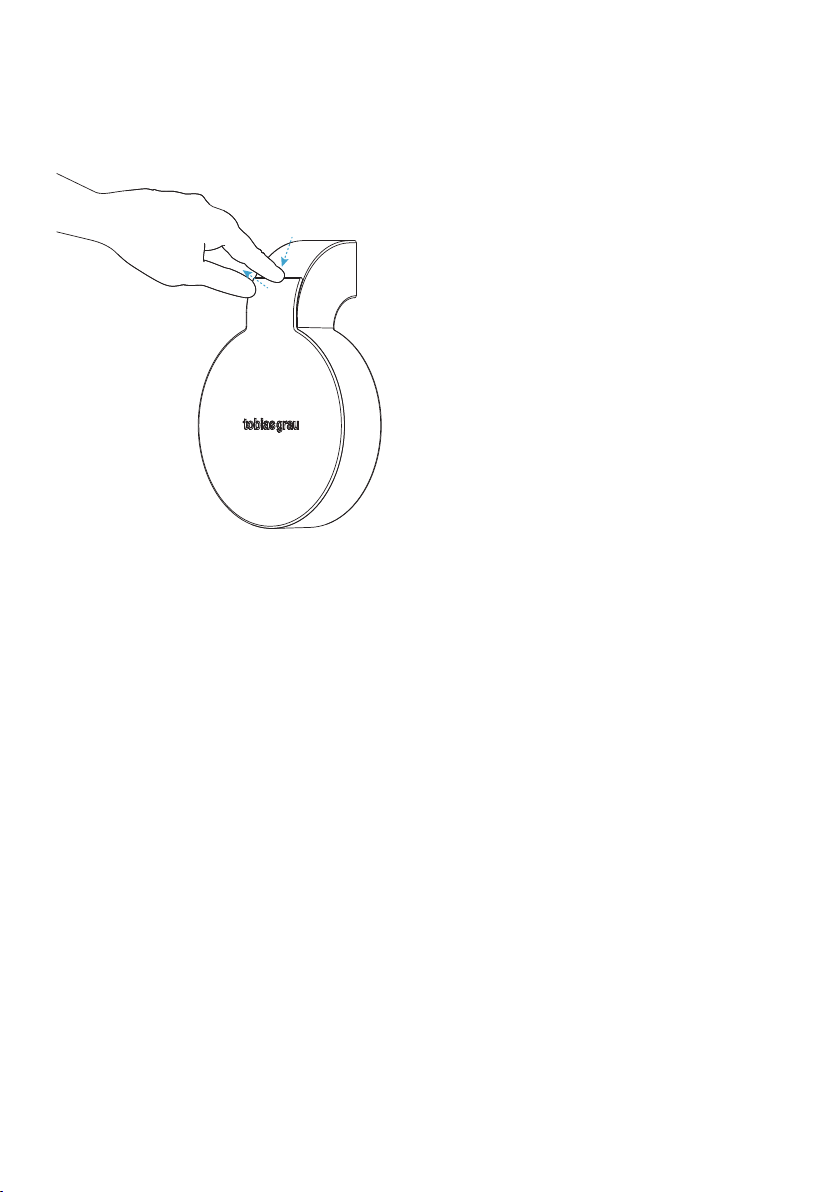

en Gently press the lamp cover to
release and pull it towards you. Now
proceed in exactly the same way as
for assembly, but in reverse order.
1.
2.

18 TEAM HOME
Funktionen
de Einschalten / Ausschalten –
Dimmen
Kurzes Tippen: Ein / Aus
Lange Berührung: Dimmen
5x kurzer Touch: Wechsel zwischen
automatischem und manuellem
Modus.
Der automatische Modus umfasst
folgende Funktionen:
• Der Bewegungssensor ist aktiv.
Wenn der Sensor 15 Minuten lang
keine Bewegung erkennt, schaltet
sich die Leuchte automatisch aus.
• Der Konstantlichtregler passt die
Helligkeit der Leuchte automati-
sch an die Umgebungshelligkeit
an.
• Autostart: War der Strom zwi-
schenzeitlich abgestellt (beispiel-
sweise nachts), schaltet sich die
Leuchte bei Spannungswieder-
kehr automatisch ein.
Im manuellen Modus sind Bewe-
gungssensor, Konstantlichtregler und
Autostart deaktiviert. Das Statuslicht
leuchtet dann blau.
Touch-Fläche
Bewegungssensor
Status-LED
Konstantlichtregler

19
TEAM HOME
Functions
en On / o – dim
Short touch: on / o
Long touch: dim
5 short taps: switch between manual
and automatic mode.
Automatic mode includes the
following functions:
• Activated movement sensor:
When the movement sensor
detects no movement for 15
minutes, the lamp switches o
automatically.
• Constant light regulator: the bri-
ghtness of the lamp automatically
adjusts to ambient illumination.
• Autostart: If the power is switched
o (for example during the night),
the lamp automatically turns on
when reconnected to power.
In manual mode, the motion sensor,
constant light sensor and autostart
are deactivated. The status LED will
light blue.
Motion sensors
Status-LED
Constant light regulator
Touch-surface

20 TEAM HOME
Fehlerdiagnose
Problem Mögliche Ursachen Behebung
Der Konstantlichtre-
gler funktioniert nicht
(die Leuchte dimmt
z.B. nicht automatisch
hoch, wenn es in der
Umgebung dunkel
wird).
Der manuelle Modus
ist aktiv. Das Statuslicht
leuchtet blau.
Tippen Sie fünfmal kurz
auf den Touch-Schalter,
um den automatischen
Modus zu aktivieren.
Das Statuslicht erlischt.
Der Sensor reagiert
nicht auf Bewegung.
Der manuelle Modus
ist aktiv. Das Statuslicht
leuchtet blau.
Tippen Sie fünfmal kurz
auf den Touch-Schalter,
um den automatischen
Modus zu aktivieren.
Das Statuslicht erlischt.
Das Statuslicht leuchtet
gelb.
Kommunikationspro-
blem des Sensors.
Der Leuchtenkopf und
das Controller-Modul
müssen eingeschickt
werden.
Das Statuslicht leuchtet
rot.
Signalstörung beim
Konstantlichtregler.
Der Leuchtenkopf muss
eingeschickt werden.
