TOOQ TQEP-500S-INT User manual

FUENTE DE ALIMENTACIÓN ATX
Manual de usuario
EN
FR
PT
ES
POWER SUPPLY ATX
User manual
BLOC D’ALIMENTATION ATX
Guide de l’utilisateur
FONTE DE ALIMENTAÇÃO ATX
Manual do usuário
TQEP-500S-INT

Las fuentes de alimentación de TooQ están diseñadas para ser usadas en entornos
profesionales y domésticos. Por ello, disponemos de una variada gama de fuentes
para que puedas elegir la que mejor se adapte a tu ordenador.
Especicaciones:
• Tipo: Intel ATX 12V V1.3.
• Tensión de entrada: 110 / 230 VAC.
• Rango de frecuencia de entrada: 50Hz ~ 60Hz.
• Ventilador de 120 mm con rodamiento de doble hilera de bolas y control automático
de velocidad.
• Dimensiones: 150 x 140 x 85 mm.
• Raíles +12V: 1x + 12V.
• Compatible con procesador multinúcleo.
• Interruptor Encendido / Apagado.
• Selector de tensión de entrada.
• Normativas: CE y ROHS.
• Protección:
-OVP (protección contra sobre tensión).
-UVP (protección contra baja tensión).
-OPP (protección contra sobrecarga).
-OTP (protección contra temperatura elevada).
-SCP (protección contra cortocircuito).
-OCP (protección contra la sobrealimentación).
2
Contenido del paquete:
• 1 x Fuente de alimentación.
• 1 x Manual de usuario.
• 2 x Bridas.
• 5 x Tornillos.
• 1 x Cable de alimentación.

Potencia:
TQEP-500S-INT
Entrada AC 110 / 230 VAC 50/60Hz 2.5-5A
Salida DC
+3.3V +5V +12V -12V +5VSB
28A 30A 21A 0.5A 3A
Naranja Rojo Amarillo Azul Morado
Potencia máxima 500W
3

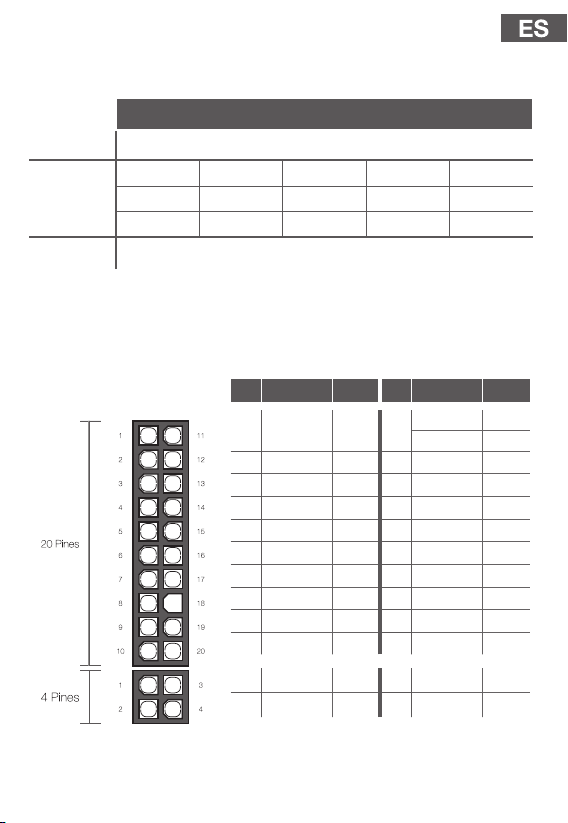

Conectores:
• 1 x Conector ATX.
Pin Descripción Color Pin Descripción Color
1 +3.3V Naranja 11
+3.3V Naranja
+3.3V Marrón
2 +3.3V Naranja 12 -12.0V Azul
3 COM Negro 13 COM Negro
4 +5.0V Rojo 14 PS-ON Verde
5 COM Negro 15 COM Negro
6 +5.0V Rojo 16 COM Negro
7 COM Negro 17 COM Negro
8 P.G. Gris 18 ------ ------
9 +5.0VSb Púrpura 19 +5.0V Rojo
10 +12.0V Amarillo 20 +5.0V Rojo
1 +12.0V Amarillo 3 +5.0V Rojo
2 +3.3V Naranja 4 COM Negro

4

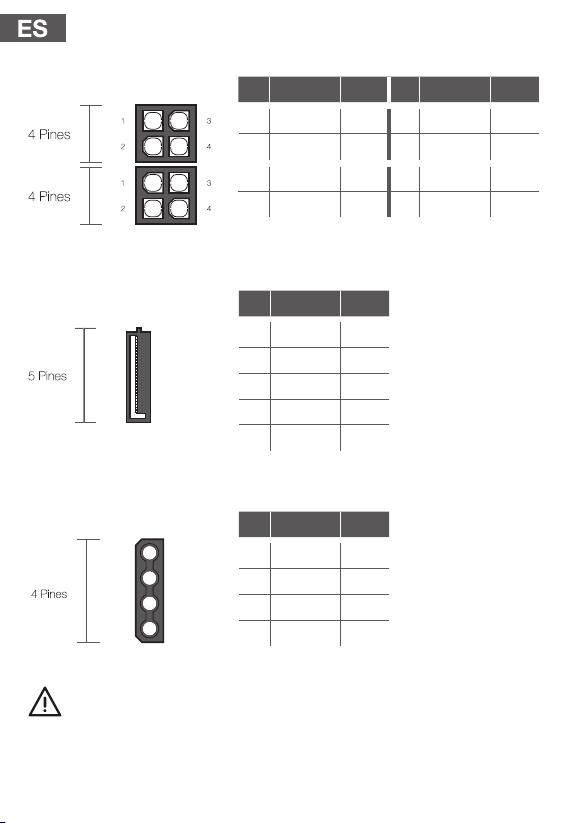

• 1 x Conector EPS/ATX 12V.
• 4 x Conectores SATA.
Pin Descripción Color Pin Descripción Color
1 COM Negro 3 +12.0V Amarillo
2 COM Negro 4 +12.0V Amarillo
1 COM Negro 3 +12.0V Amarillo
2 COM Negro 4 +12.0V Amarillo
Pin Descripción Color
1 +3.3V Naranja
2 COM Negro
3 +5.0V Rojo
4 COM Negro
5 +12.0V Amarillo
• 2 x Conectores MOLEX.
Pin Descripción Color
1 +12.0V Amarillo
2 COM Negro
3 COM Negro
4 +5.0V Rojo
Las fuentes de alimentación están pensadas para ser instaladas por personal profesional
o servicio técnico.

5
Pautas básicas para la instalación y puesta en marcha:
1. Siguiendo las instrucciones de la caja de PC, ábrala y retire la fuente de alimentación
anterior desconectando todas las conexiones y retirando los tornillos que jan la fuente
al PC. A continuación, coloque la nueva fuente de alimentación en el mismo lugar.
2. Localice y conecte en la placa base el conector principal ATX, 20 o 20+4 pines. En
caso de que la placa base posea únicamente 20 pines, separe los 4 pines adicionales.
3. Realice el mismo proceso con el cable secundario que suministra 12V adicionales.
Este cable suele tener 8 pines (4 + 4), pero es posible que sólo sean necesarios cuatro
en función del tipo de placa base.
4. Conecte cada uno de los discos duros y unidades ópticas mediante los conectores
SATA o MOLEX previsto para ellos. Tenga presente que cada dispositivo requiere tener
conectado su cable de corriente y datos.
5. Una vez nalice la instalación, asegúrese de que el voltaje seleccionado en la
fuente (110 o 230), corresponde con el de la red eléctrica de su instalación.
Después conecte el cable de alimentación a la corriente eléctrica y sitúe el interruptor en
posición “I”. A continuación encienda el equipo.
Garantía:
TooQ ofrece una garantía de 24 meses desde el momento de la compra, por ello
es necesario disponer del ticket o factura donde gure la fecha. El distribuidor o
vendedor donde compró este producto atenderá su reclamación y ofrecerá su servicio
técnico mientras esté en vigor la garantía.
Fuera de garantía:
La garantía no cubre los daños o defectos provocados en la fuente de alimentación
debido a:

6
• No seguir el manual de uso.
• Modicaciones o alteraciones de cualquier índole.
• Altas y bajas temperaturas, humedad o el contacto con líquidos.
• El suministro de un voltaje incorrecto.
• La utilización en algún otro dispositivo que no sea un ordenador.
La garantía no cubre los daños o defectos producidos por su uso indebido. En caso
de no estar familiarizado con su instalación, recomendamos que pida ayuda a un
profesional.

TooQ power supplies are designed for use in professional and domestic environments.
That’s why we have a wide range of power supplies to help you choose the right one
for your computer.
Specications:
• Type: Intel ATX 12V V1.3.
• Input voltage: 110 / 230 VAC.
• Input frequency range: 50Hz ~ 60Hz.
• 120 mm fan with double row of ball bearings and automatic speed control.
• Dimensions: 150 x 140 x 85 mm.
• Rails +12V: 1x + 12V.
• Compatible with multicore processor.
• Switch ON/OFF.
• Input voltage selector.
• Regulations: CE and ROHS.
• Protection:
-OVP (over-voltage protection).
-UVP (low voltage protection).
-OPP (overload protection).
-OTP (high temperature protection).
-SCP (short-circuit protection).
-OCP (overfeed protection).
7
Package contents:
• 1 x Power supply.
• 1 x User manual.
• 2 x Flanges.
• 5 x Screws.
• 1 x Power cord.

Powers:
8
TQEP-500S-INT
AC entry 110 / 230 VAC 50/60Hz 2.5-5A
DC output
+3.3V +5V +12V -12V +5VSB
28A 30A 21A 0.5A 3A
Orange Red Yellow Blue Purple
Maximum power 500W

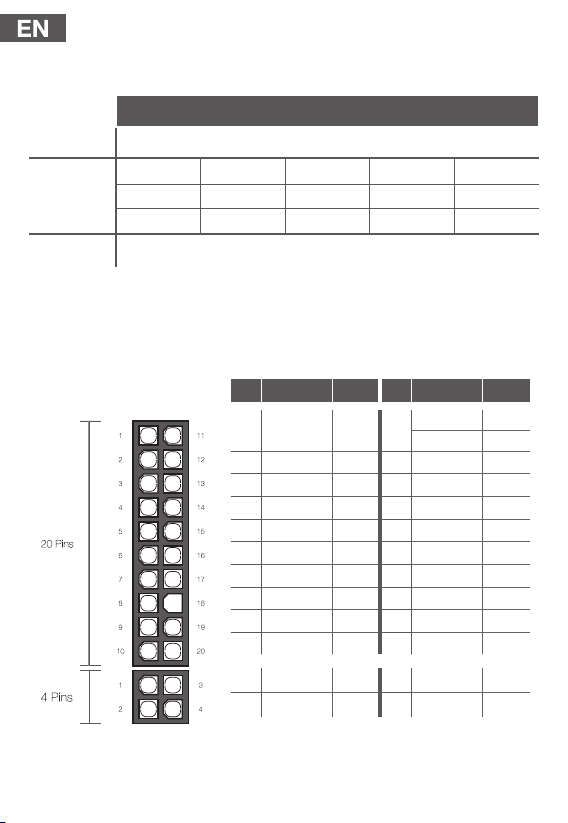

Connectors:
• 1 x Connector ATX.
Pin Description Color Pin Description Color
1 +3.3V Orange 11
+3.3V Orange
+3.3V Brown
2 +3.3V Orange 12 -12.0V Blue
3 COM Black 13 COM Black
4 +5.0V Red 14 PS-ON Green
5 COM Black 15 COM Black
6 +5.0V Red 16 COM Black
7 COM Black 17 COM Black
8 P.G. Grey 18 ------ ------
9 +5.0VSb Purple 19 +5.0V Red
10 +12.0V Yellow 20 +5.0V Red
1 +12.0V Yellow 3 +5.0V Red
2 +3.3V Orange 4 COM Black

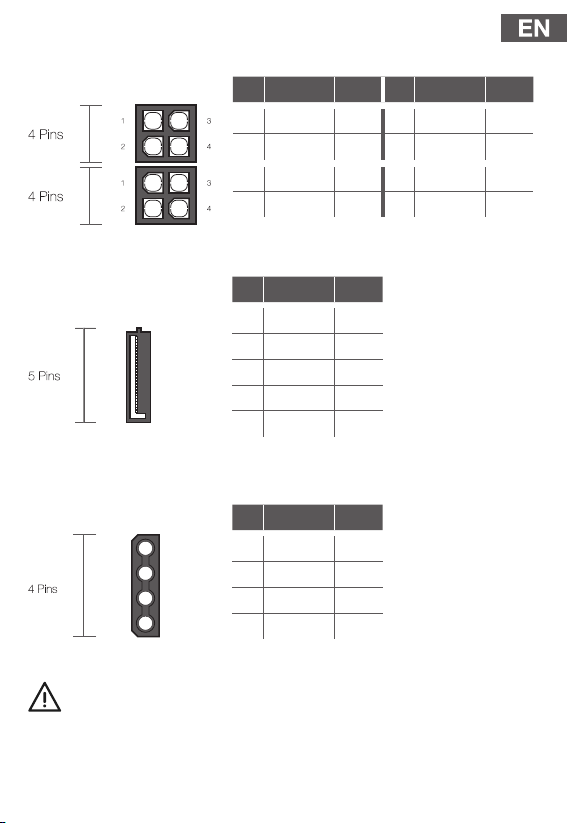

• 1 x Connector EPS/ATX 12V.
• 4 x Connectors SATA.
• 2 x Connectors MOLEX.
Pin Description Color Pin Description Color
1 COM Black 3 +12.0V Yellow
2 COM Black 4 +12.0V Yellow
1 COM Black 3 +12.0V Yellow
2 COM Black 4 +12.0V Yellow
Pin Description Color
1 +3.3V Orange
2 COM Black
3 +5.0V Red
4 COM Black
5 +12.0V Yellow
Pin Description Color
1 +12.0V Yellow
2 COM Black
3 COM Black
4 +5.0V Red
Power supplies are intended to be installed by professional sta or technical service.
9

10
Basic guidelines for installation and started:
1. Following the instructions on the PC case, open it and remove the previous power
supply by disconnecting all the connections and removing the screws that secure the
power supply to the PC. Then place the new power supply in the same place.
2. Locate and connect the ATX, 20 or 20+4 pin main connector on the motherboard. If the
motherboard has only 20 pins, separate the additional 4 pins.
3. Perform the same process with the secondary cable that supplies an additional 12V.
This cable usually has 8 pins (4 + 4), but only four may be required depending on the
type of motherboard.
4. Connect each of the hard drives and optical drives using the SATA or MOLEX
connectors provided for them. Keep in mind that each device requires its power and
data cable to be connected.
5. Once the installation is completed, make sure that the voltage selected at
the source (110 or 230), corresponds to that of the electrical network of your
installation. Then connect the power cable to the mains and turn the switch to the “I”
position. Then turn on the equipment.
Warranty:
TooQ oers a 24 months warranty from the time of purchase, so it is necessary to
have the ticket or invoice where the date appears. The distributor or seller where you
purchased this product will respond to your claim and oer your technical service
while the warranty is in eect.
Out of warranty:
The warranty does not cover damage or defects caused to the power
supply due to:

11
• Do not follow the user manual.
• Modications or alterations of any kind.
• High and low temperatures, humidity or contact with liquids.
• Supplying an incorrect voltage.
• Using a device other than a computer.
The warranty does not cover damage or defects caused by your minuse. If you are
not familiar with your installation, we recommend that you ask a professional for help.

12
Les alimentations TooQ ont été conçues pour être utilisées dans des environnements
professionnels et domestiques. C’est pourquoi nous proposons une large gamme
des alimentations an que vous puissiez choisir celle qui convient le mieux à votre
ordinateur.
Spécications :
• Type : Intel ATX 12V V1.3.
• Tension d’entrée : 110 /230 VAC.
• Gamme de fréquences d’entrée : 50Hz ~ 60Hz.
• Ventilateur 120 mm avec double rangée de roulements à billes et contrôle automatique
de la vitesse.
• Dimensions : 150 x 140 x 85 mm.
• Rails +12V : 1x + 12V.
• Prise en charge des processeurs multicœurs.
• Interrupteur marche / arrêt.
• Sélecteur de tension d’entrée.
• Normes : CE et ROHS.
• Protection :
-OVP (protection contre les surtensions).
-UVP (protection contre basse tension).
-OPP (protection contre les surcharges).
-OTP (protection contre les hautes températures).
-SCP (protection contre les courts-circuits).
-OCP (protection contre la surfacturation).
Contenu du colis :
• 1 x Alimentation.
• 1 x Manuel de l’utilisateur.
• 2 x Brides.
• 5 x Vis.
• 1 x Câble d’alimentation secteur.

13
Puissance :
TQEP-500S-INT
Entrée AC 110 / 230 VAC 50/60Hz 2.5-5A
Sortie DC
+3.3V +5V +12V -12V +5VSB
28A 30A 21A 0.5A 3A
Orange Rouge Jeune Bleu Violet
Puissance
maximale 500W
Connecteurs :
• 1 x Connecteur ATX.
Pin Description Couleur Pin Description Couleur
1 +3.3V Orange 11
+3.3V Orange
+3.3V Marron
2 +3.3V Orange 12 -12.0V Bleu
3 COM Noir 13 COM Noir
4 +5.0V Rouge 14 PS-ON Vert
5 COM Noir 15 COM Noir
6 +5.0V Rouge 16 COM Noir
7 COM Noir 17 COM Noir
8 P.G. Gris 18 ------ ------
9 +5.0VSb Violet 19 +5.0V Rouge
10 +12.0V Jeune 20 +5.0V Rouge
1 +12.0V Jeune 3 +5.0V Rouge
2 +3.3V Orange 4 COM Noir

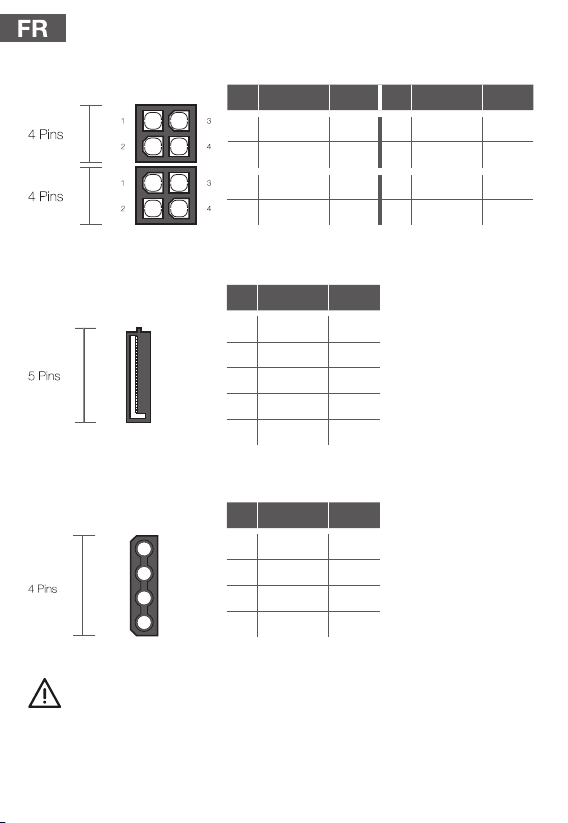

• 1 x Connecteur EPS/ATX 12V.
• 4 x Connecteurs SATA.
• 2 x Connectors MOLEX.
Pin Description Couleur Pin Description Couleur
1 COM Noir 3 +12.0V Jeune
2 COM Noir 4 +12.0V Jeune
1 COM Noir 3 +12.0V Jeune
2 COM Noir 4 +12.0V Jeune
Pin Description Couleur
1 +3.3V Orange
2 COM Noir
3 +5.0V Rouge
4 COM Noir
5 +12.0V Jeune
Pin Description Couleur
1 +12.0V Jeune
2 COM Noir
3 COM Noir
4 +5.0V Rouge
Les blocs d’alimentation doivent être installés par du personnel professionnel ou un
service technique.
14

15
Directives de base pour l’installation et la mise en service :
1. Suite aux instructions gurant sur le boîtier du PC, ouvrez ce dernier et retirez
l’alimentation précédente en débranchant toutes les connexions et en retirant les vis
qui xent l’alimentation électrique du PC. Puis, placez la nouvelle alimentation que au
même endroit.
2. Localisez et connectez le connecteur principal ATX, 20 ou 20+4 pins sur la carte
mère. Si la carte mère n’a que 20 pins, séparez les 4 pins supplémentaires.
3. Eectuez la même procédure avec le câble secondaire qui fournit une tension
supplémentaire de 12V. Ce câble a généralement 8 pins (4 + 4), mais il se peut que
vous n’ayez besoin que de quatre broches selon le type de carte mère.
4. Connectez chaque disque dur et chaque lecteur optique à l’aide des connecteurs
SATA ou MOLEX fournis. Notez que chaque appareil nécessite le branchement de son
câble d’alimentation et de données.
5. Lorsque l’installation est terminée, assurez-vous que la tension sélectionnée
dans l’alimentation (110 ou 230), correspond à celle du secteur électrique
de votre installation. Puis, branchez le câble d’alimentation au secteur et mettez
l’interrupteur en position “I”. Ensuite, mettez l’équipement en marche.
Garantie :
Tooq ore une garantie de 24 mois à partir du moment de l’achat, il est donc
nécessaire d’avoir le ticket ou la facture où la date est indiquée. Votre distributeur ou
vendeur auprès duquel vous avez acheté ce produit répondra à votre demande et
fournira son servicetechnique tant que la garantie sera en vigueur.
Hors garantie :
La garantie ne couvre pas les dommages ou défauts causés sur l’alimentation en raison :

• Ne pas suivre le manuel de l’utilisateur.
• Modications ou altérations de toute nature.
• Températures élevées ou basses, humidité ou contact avec des liquides.
• La fourniture d’une tension incorrecte.
• Utilisation dans tout appareil autre qu’un ordinateur.
La garantie ne couvre pas les dommages ou les défauts causés par une mauvaise
utilisation. Si vous n’êtes pas familiarisé avec l’installation, nous vous recommandons
de demander l’aide d’un professionnel.
16

As fontes de alimentação da TooQ foram concebidas para uso em ambientes prossionais
e/ou domésticos. Razão pela qual oferecemos uma vasta gama de fontes de alimentação
para que possa escolher a que melhor se adapta ao seu computador.
Especicações:
• Tipo: Intel ATX 12V V1.3.
• Tensão de entrada: 110 / 230 VAC.
• Gama de frequências de entrada: 50Hz ~ 60Hz.
• Ventilador de 120 mm com dupla leira de esferas e controlo automático de velocidade.
• Dimensões: 150 x 140 x 85 mm.
• Carris +12V: 1x + 12V.
• Compatível com processadores multi-core.
• Interruptor On/O.
• Normas: CE e ROHS.
• Selector de tensão de entrada.
• Protecção:
-OVP (protecção contra sobretensão).
-UVP (protecção contra de baixa tensão).
-OPP (protecção contra sobrecarga).
-OTP (protecção contra za altas temperaturas).
-SCP (protecção contra curto-circuitos).
-OCP (protecção contra sobrecarga).
17
Conteúdo da embalagem:
• 1 x Fonte de alimentação.
• 1 x Manual do utilizador.
• 2 x Flanges.
• 5 x Parafusos.
• 1 x Cabo de alimentação.

18
Potencia:
TQEP-500S-INT
Entrada AC 210 / 230 VAC 50/60Hz 2.5-5A
Saída DC
+3.3V +5V +12V -12V +5VSB
28A 30A 21A 0.5A 3A
Laranja Vermelho Amarelo Azul Púrpura
Potência máxima 500W
Conectores:
• 1 x Conector ATX.
Pino Descrição Cor Pino Descrição Cor
1 +3.3V Laranja 11
+3.3V Laranja
+3.3V Castanho
2 +3.3V Laranja 12 -12.0V Azul
3 COM Negro 13 COM Negro
4 +5.0V Vermelho 14 PS-ON Verde
5 COM Negro 15 COM Negro
6 +5.0V Vermelho 16 COM Negro
7 COM Negro 17 COM Negro
8 P.G. Cinzento 18 ------ ------
9 +5.0VSb Púrpura 19 +5.0V Vermelho
10 +12.0V Amarelo 20 +5.0V Vermelho
1 +12.0V Amarelo 3 +5.0V Vermelho
2 +3.3V Laranja 4 COM Negro

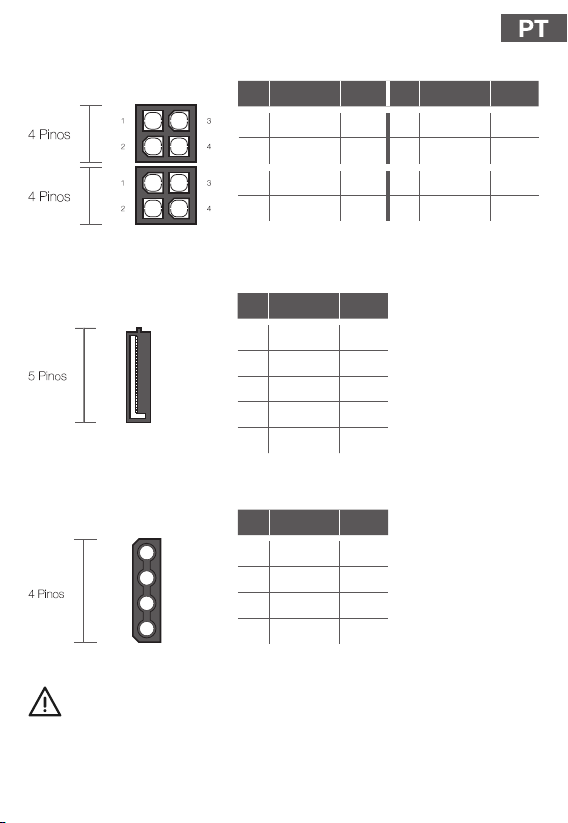

Pino Descrição Cor Pino Descrição Cor
1 COM Negro 3 +12.0V Amarelo
2 COM Negro 4 +12.0V Amarelo
1 COM Negro 3 +12.0V Amarelo
2 COM Negro 4 +12.0V Amarelo
Pino Descrição Cor
1 +3.3V Laranja
2 COM Negro
3 +5.0V Vermelho
4 COM Negro
5 +12.0V Amarelo
• 1 x Conector EPS/ATX 12V.
• 4 x Conectores SATA.
• 2 x Conectores MOLEX.
As fontes de alimentação são destinadas a ser instaladas por pessoal prossional ou
serviço técnico.
Pino Descrição Cor
1 +12.0V Amarelo
2 COM Negro
3 COM Negro
4 +5.0V Vermelho
19

20
Directrizes básicas para instalação e comissionamento:
1. De acordo com as instruções dadas na caixa do PC abrir e remover a fonte de
alimentação anterior, desligando todas as ligações e removendo os parafusos que
xam a fonte de alimentação ao PC. A seguir, colocar a nova fonte de alimentação
no mesmo local.
2. Localizar e ligar o conector principal ATX, 20 ou 20+4 pinos na placa principal. No
caso da placa principal ter apenas 20 pinos, separar os 4 pinos adicionais.
3. Realizar o mesmo procedimento com o cabo secundário que fornece um cabo
adicional de 12V. Este cabo tem normalmente 8 pinos (4 + 4), mas pode precisar
apenas de 4 pinos, dependendo do tipo da sua placa principal.
4. Ligar cada disco rígido e unidade óptica através dos conectores SATA ou MOLEX
providos. Note-se que cada dispositivo requer a sua própria alimentação e cabo de
dados para ser ligado.
5. Uma vez terminada a instalação, verique que a tensão seleccionada na fonte
(110 ou 230), corresponde à da rede eléctrica da sua instalação. Seguidamente,
ligar o cabo de alimentação à rede eléctrica e pôr o interruptor na posição “I”. Depois
ligar o equipamento.
Garantia:
A TooQ oferece uma garantia de 24 meses a partir do momento da compra, pelo que
é necessário apresentar o bilhete ou a factura na qual a data é indicada. O distribuidor
ou vendedor onde adquiriu este produto vai atender a sua solicitação e ofrecerá a
assistência técnica enquanto a garantia estiver em vigor.
Fora de garantia:
A garantia não cobre danos ou defeitos causados na fonte de alimentação devido a:
