Topsflo TD5 User manual

GEBRUIKSAANWIJZING NL
TD5 Borstelloze DC-pomp
Geïmporteerd door
Brouwland
Korspelsesteenweg 86
3581 Beverlo – België
www.brouwland.com
[e-mail]
[phone]
Vervaardigd door
TOPS Industry and Technology
(Micro Pump & Motor) Co., Ltd
No.188 Huanbao Road
Huanbao Industrial Zone
Yuhua District, Changsha City
Hunan, China / 410116
www.topso.com
info@topso.com
[phone]

2
NL TOPSFLO TD5 Borstelloze DC-pomp
Bierbrouwpomp
Thuis bierbrouwen
Drankhouder met heetwatercirculatie
Verplaatsen van vloeibare levensmiddelen
Verplaatsen van algemene vloeistoffen
Kenmerken
• Voor levensmiddelen geschikte pompkop en waterbehuizing van rvs, zeer veilig
en betrouwbaar
• Lekbestendig dankzij geavanceerde magneetgekoppelde technologie en statische afdichting
• Onderhoudsvrije borstelloze DC-motor, met lange levensduur
• Voor zwaar gebruik; is geschikt voor ononderbroken 24 uursgebruik
• Uiterst stille werking: tot hooguit 50 dB
• Max. vloeistoftemperatuur: hooguit 120 °C (250 °F)
• Gewicht: 0,86 kg
• ½»-BSPT-ingang en -uitgang
• Beveiligd tegen overspanning en overbelasting
• Beveiligd tegen verstopping en poolverwisseling
Specicatie

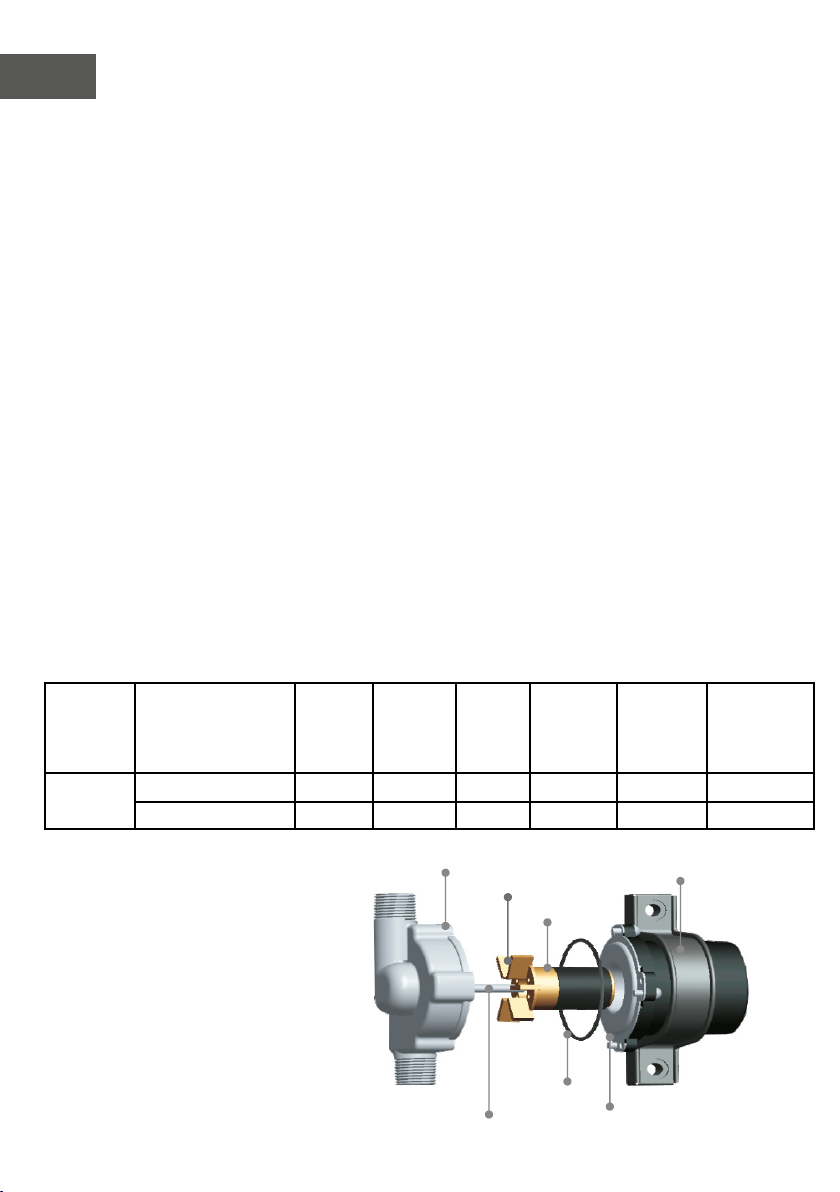

Structuurdiagram
• Pompkop
• Vleugelrad
• Rotor
• Bevestigingsbeugel
• Pompas
• O-ring
• Waterbehuizing
Model Productcode Max
water-
debiet
(l/min)
Nominale
spanning
(VDC)
Nominale
stroom
(A)
Max.
zuig-
hoogte
(M)
Nominaal
vermogen
(W)
Adaper-
type
TD5 met
adapter
TD5-A24-2505-P/UK 25 24 1.4 4.5 35 UK
TD5-A24-2505-P/EU 25 24 1.4 4.5 35 Europe
Pompkop
Pompas
O-ring
Waterbehuizing
Vleugelrad
Rotor
Bevestigingsbeugel

NL

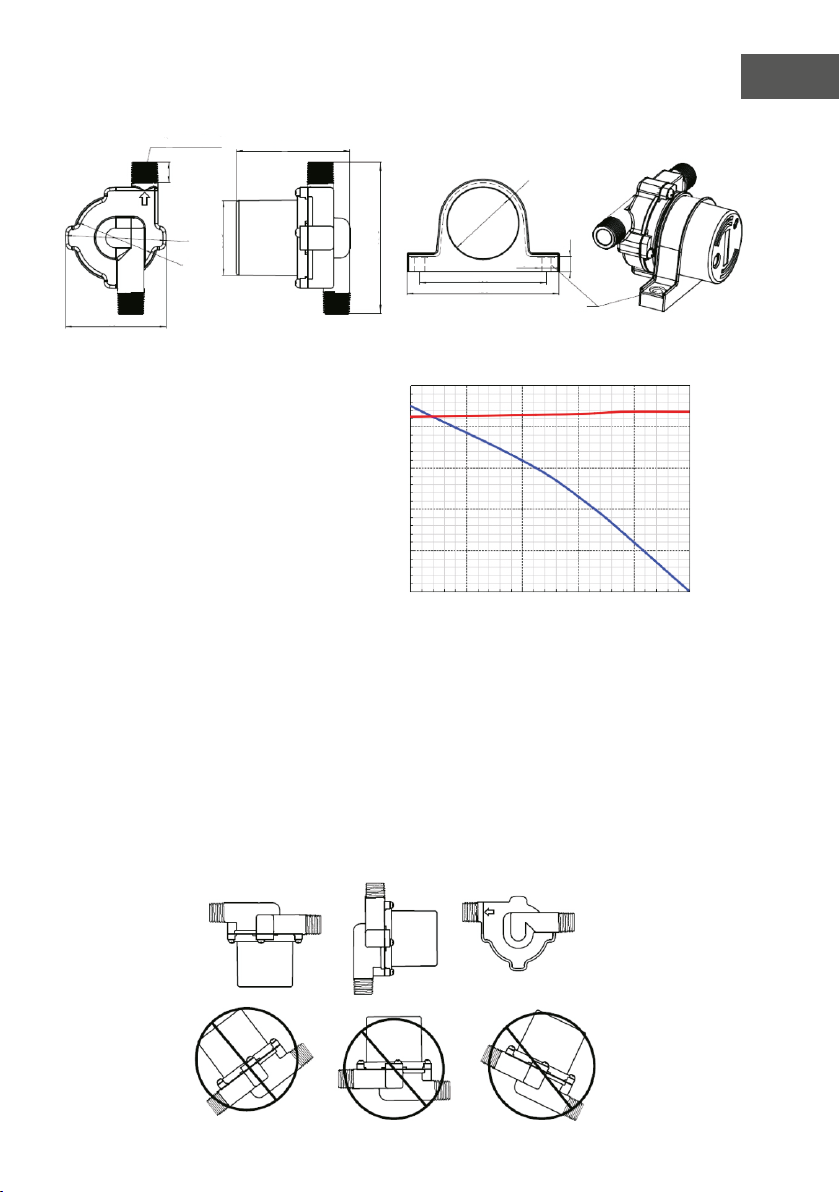

Afbeelding
½” BSPT-14×2 & Schokbestendige installatiebeugel
Graek
Prestaties TD5-A24-2505
• Capaciteit (l/min)
• Zuighoogte (M)
• Vermogen (W)
Installatierichting
Het heeft de voorkeur om de pomp altijd in horizontale richting te houden zodat deze naar boven
pompt (zoals getoond in de afbeelding links).
Het is aanvaardbaar om de pomp in verticale richting onder het leidingwerk te monteren.
Zorg dat er altijd voldoende water naar de pomp stroomt, om luchtzakken te voorkomen.
Het wordt aanbevolen om de pomp beneden het vloeistofpeil van de tank te plaatsen.
Om de wrijvingsweerstand tot een minimum te beperken moet het leidingwerk aan de inlaat of
aanzuigzijde van de pomp zo kort mogelijk zijn met zo min mogelijk bochtstukken.
Installeer een waterontharder als je hard water gebruikt.
10 0
12 0
12
Φ57
80
½" NPT / B SP T-14×2
16
Φ80
Φ65
90.7
59.5
120
6. 5
Schokbestendige installatiebeugel
5
4
3
2
1
0
30
24
18
12
6
0
10 15 20 25
=
==
5
0
P ~ Q
25L/min
4.5m
Prestaties TD5-A24-2505
Capaciteit (L/min)
Vermogen (W)
Zuighoogte (m)

4
Reinigen
De kop en waterbehuizing van de pomp zijn volledig vervaardigd van rvs om elk risico
op besmetting te vermijden.
1. Het volstaat om de pomp regelmatig te reinigen door middel van doorspoeling met
warm water of warm water met een speciaal reinigingsmiddel.
2. Als een grondigere reiniging nodig is, kan de kop van de pomp gedemonteerd worden
door de vier schroeven te verwijderen. Daarna kun je de pomp verder openen en zo
nodig elk onderdeel reinigen.
3. Raadpleeg het bovenstaande structuurdiagram om de pomp weer te monteren.
Gevaar
• De pomp is niet zelfaanzuigend. Laat de pomp niet droog lopen.
• De pomp gaat meteen draaien als deze wordt aangesloten.
• Gebruik van de TD5 met een andere adapter kan de levensduur van de pomp verkorten.
Geen enkel onderdeel van deze publicatie mag worden gereproduceerd, gekopieerd, opgeslagen in een zoeksysteem of
verzonden, in welke vorm of op welke manier dan ook (elektronisch, mechanisch, fotokopiëren, opname of anderszins) zonder de
voorafgaande schriftelijke toestemming van Brouwland.

MODE D’EMPLOI FR
Pompe DC sans balais TD5
Importé par
Brouwland
Korspelsesteenweg 86
3581 Beverlo – Belgique
www.brouwland.com
[e-mail]
[phone]
Fabriqué par
TOPS Industry and Technology
(Micro Pump & Motor) Co., Ltd
No.188 Huanbao Road
Huanbao Industrial Zone
Yuhua District, Changsha City
Hunan, Chine/ 410116
www.topso.com
info@topso.com
[phone]

6
FR Pompe DC sans balais TOPSFLO TD5
Pompe de brassage de bière
Brassage de bière maison
Distributeur de boissons avec système de circulation d’eau chaude
Transfert de liquide alimentaire
Transfert général de liquides
Caractéristiques
• Tête de pompe en acier inoxydable et bac à eau de qualité alimentaire, très ables
et sécurisés
• Système étanche grâce à sa technologie de fonctionnement magnétique avancée et à son joint
statique
• Moteur DC sans balais ne nécessitant aucune maintenance et présentant une longue durée de
vie
• Ultra-résistant ; peut supporter 24 heures de travail continu
• Fonctionnement ultra-silencieux : niveau de bruit aussi faible que 50 dB
• Température du liquide maximale : jusqu’à 120 °C (250 °F)
• Poids net : 0,86 kg
• Raccord d’entrée et de sortie BSPT de 1,27 cm
• Protection contre la surtension et la surintensité
• Protections en coin et contre les inversions de polarité
Specication
Schéma de structure
• Tête de pompe
• Roue hélice
• Rotor
• Dispositif de montage
• Arbre de pompe
• Joint torique
• Bac à eau
Modèle Code du produit Débit
d’eau
maximal
(l/min)
Tension
nominale
(VCC)
Courant
nominal
(A)
Charge
d’eau
maximale
(M)
Puissance
nominale
(W)
Type
d’adaptateur
TD5 avec
adatateur
TD5-A24-2505-P/UK 25 24 1.4 4.5 35 UK
TD5-A24-2505-P/EU 25 24 1.4 4.5 35 Europe
Tête de pompe
Arbre de pompe
Joint torique
Bac à eau
Roue hélice
Rotor
Dispositif de montage

FR
Illustration
BSPT-14×2 1,27 cm & Support d’installation anti-chocs
Courbe
Fonctionnement TD5-A24-2505
• Capacité (l/min)
• Tête (M)
• Puissance (W)
Consignes d’installation
Il est préférable que la pompe soit maintenue en permanence dans la position horizontale et
de pomper vers le haut (comme indiqué sur l’illustration située à gauche).
Il est possible d’installer la pompe sous les tuyaux verticalement.
An d’éviter la formation de bulles d’air, veuillez vous assurer qu’il y a une quantité d’eau
adéquate dans la pompe.
Il est recommandé d’installer la pompe dans une position plus basse que le niveau du liquide
présent dans le réservoir.
An de minimiser la résistance à la friction, les tuyaux les plus courts possibles possédant
un nombre minimum de courbes doivent être utilisés sur le raccord d’entrée ou sur le côté
d’aspiration de la pompe.
Installez un adoucisseur d’eau si vous observez une eau calcaire.
10 0
12 0
12
Φ57
80
½" NPT / B SP T-14×2
16
Φ80
Φ65
90.7
59.5
120
6. 5
Support d’installation anti-chocs
5
4
3
2
1
0
30
24
18
12
6
0
10 15 20 25
=
==
5
0
P ~ Q
25L/min
4.5m
Fonctionnement TD5-A24-2505
Capacité (L/min)
Puissance (W)
Tête (m)

8
Nettoyage
La tête et le bac à eau de la pompe sont fabriqués entièrement en acier inoxydable an d’éviter
tout risque de contamination.
1. Dans le cadre d’un nettoyage régulier, il vous suft tout simplement de rincer la pompe
avec de l’eau tiède ou une eau tiède contenant un agent de nettoyage spécial.
2. Pour un nettoyage intensif, la tête de la pompe peut être démontée en retirant les 4
vis. Vous pouvez maintenant l’ouvrir davantage et nettoyer chaque pièce, au besoin.
3. Pour remonter la pompe, veuillez vous référer au schéma de structure ci-dessus.
Avertissement
• Cette pompe n’est pas à amorçage automatique. Ne faites pas fonctionner la pompe à sec.
• Cette pompe commencera à fonctionner lorsqu’elle sera branchée.
• Utiliser le TD5 avec un autre adaptateur peut réduire la durée de vie de la pompe.
Aucun extrait de la présente publication ne peut être reproduit, copié, sauvegardé dans une base de données, ni transmis sous
quelque forme ou par quelque moyen que ce soit (électronique, mécanique, par photocopie, par enregistrement ou autre) sans le
consentement écrit préalable de Brouwland.

USER MANUAL EN
TD5 Brushless DC Pump
Imported by
Brouwland
Korspelsesteenweg 86
3581 Beverlo – Belgium
www.brouwland.com
[e-mail]
[phone]
Manufactured by
TOPS Industry and Technology
(Micro Pump & Motor) Co., Ltd
No.188 Huanbao Road
Huanbao Industrial Zone
Yuhua District, Changsha City
Hunan, China / 410116
www.topso.com
info@topso.com
[phone]

10
EN TOPSFLO TD5 Brushless DC Pump
Beer Brewing Pump
Home Beer Brewing
Hot Water Circulation Beverage Dispenser
Food Liquid Transfer
General Liquid Transfer
Features
• Food-grade stainless steel pump head and water housing, very safe and reliable
• Leakproof due to advanced magnetic driving technology and static seal
• Maintenance-free brushless DC motor, with long lifetime
• Heavy-duty; can sustain 24 hours continuous work
• Ultra-quiet operation: as low as 50 dB
• Max liquid temperature: up to 120°C (250°F)
• Weight: 0.86 kg
• ½″ BSPT inlet and outlet
• Overvoltage and overcurrent protection
• Block and polarity protection
Specication

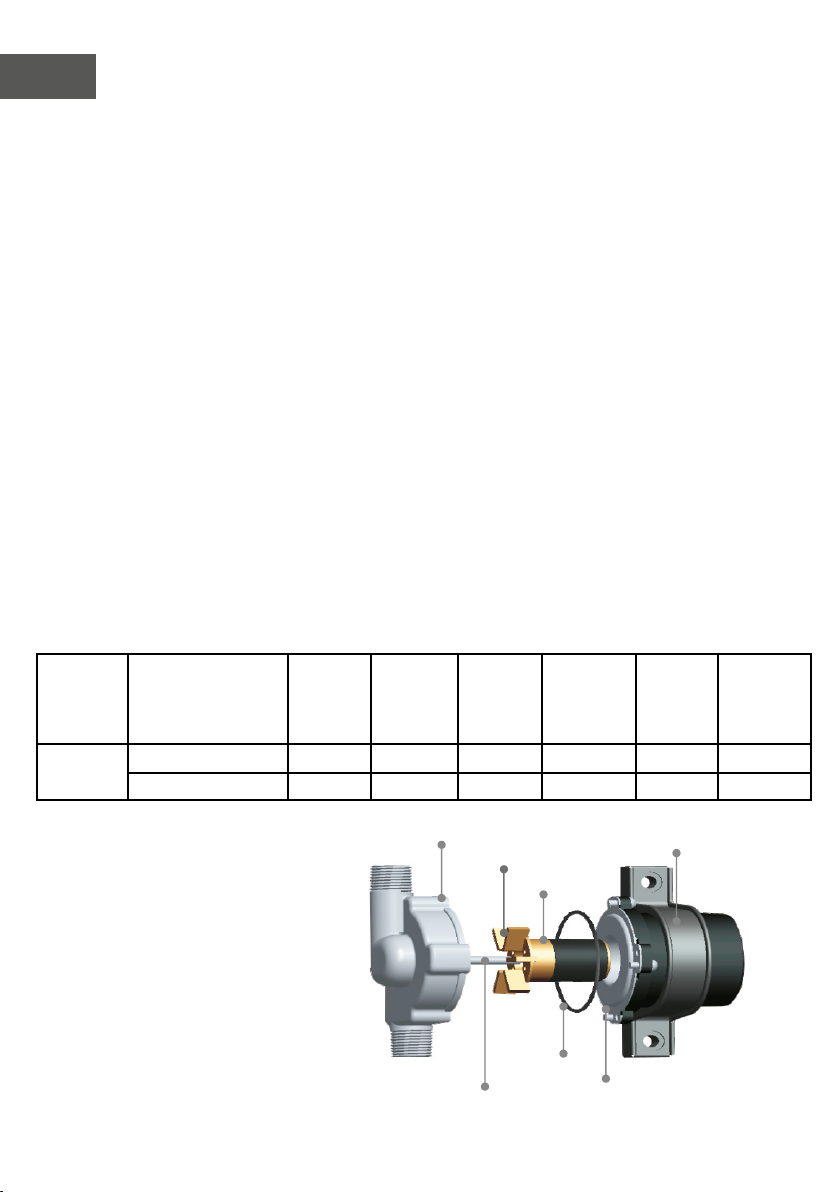

Structure Diagram
• Pump Head
• Impeller
• Rotor
• Mounting Fixture
• Pump Shaft
• O-ring
• Water housing
Model Product Code Max
Water
Flow
(l/min)
Rated
Voltage
(VDC)
Rated
Current
(A)
Max
Water
Head
(M)
Rated
Power
(W)
Adaptor
Type
TD5 with
adaptor
TD5-A24-2505-P/UK 25 24 1.4 4.5 35 UK
TD5-A24-2505-P/EU 25 24 1.4 4.5 35 Europe
Pump Head
Pump Shaft
O-ring
Water housing
Impeller
Rotor
Mounting Fixture

EN
Illustration
½” BSPT-14×2 & Shockproof installation bracket
Curve
TD5-A24-2505 Performance
• Capacity (l/min)
• Head (M)
• Power (W)
Installation Direction
It is preferred that the pump always remains in a horizontal direction, pumping upward (as shown
in the left illustration).
It is acceptable for the pump to be mounted under the piping in a vertical direction.
In order to avoid air bubbles, please ensure adequate water into the pump.
It is recommended to install the pump in a position lower than the liquid level of the tank.
To minimise frictional resistance, the shortest piping possible with a minimum number of bends
should be utilised on the inlet or suction side of the pump.
Install a water softener if you have hard water.
10 0
12 0
12
Φ57
80
½" NPT / B SP T-14×2
16
Φ80
Φ65
90.7
59.5
120
6. 5
Shockproof installation bracket
5
4
3
2
1
0
30
24
18
12
6
0
10 15 20 25
=
==
5
0
P ~ Q
25L/min
4.5m
TD5-A24-2505 Performance
Capacity (L/min)
Power (W)
Head (m)

12
Cleaning
The head and water housing of the pump is made completely of stainless steel to avoid all risk of
contamination.
1. For regular cleaning, it is sufcient to simply ush the pump with warm water or warm
water with special cleaning agent.
2. If deep cleaning is needed, the head of the pump can be disassembled by removing
the 4 screws. You can now open it further and clean each part as needed.
3. To reassemble the pump, please refer to the Structure Diagram above.
Warning
• This pump is not self-priming. Do not run the pump dry.
• This pump will start running when plugged in.
• Using the TD5 with other adaptor may shorten the lifetime of the pump.
No part of this publication may be reproduced, copied, stored in a retrieval system or transmitted, in any form or by any means
(electronic, mechanical, photocopying, recording or otherwise) without the prior written permission of Brouwland.

HANDBUCH DE
TD5 Bürstenlose
Gleichstrompumpe
Importiert von
Brouwland
Korspelsesteenweg 86
3581 Beverlo – Belgien
www.brouwland.com
[e-mail]
[phone]
Hergestellt von
TOPS Industry and Technology
(Micro Pump & Motor) Co., Ltd
No.188 Huanbao Road
Huanbao Industrial Zone
Yuhua District, Changsha City
Hunan, China / 410116
www.topso.com
info@topso.com
[phone]

14
DE TOPSFLO TD5 Bürstenlose Gleichstrompumpe
Bierbraupumpe
Bierbrauen zu Hause
Heißwasser-Zirkulations-Getränkespender
Flüssigkeitsübertragung Lebensmittel
Flüssigkeitsübertragung Allgemein
Merkmale
• Lebensmitteltauglicher Pumpenkopf und Wassergehäuse aus Edelstahl, sehr sicher und
zuverlässig
• Dichtebeständig dank fortschrittlicher magnetgetriebener Technologie und statischer Dichtung
• Wartungsfreier bürstenloser Gleichstrommotor mit langer Lebensdauer
• Strapazierfähig; hält 24 Stunden Dauerbetrieb stand
• Ultraleiser Betrieb: bei niedrigen 50 dB
• Max. Flüssigkeitstemperatur: bis zu 120 °C (250 °F)
• Gewicht: 0,86 kg
• ½″ BSPT Ein- und Auslass
• Überspannungs- und Überstromschutz
• Block- und Verpolungsschutz
Spezikation
Bauplan
• Pumpenkopf
• Flügelrad
• Rotor
• Montagebefestigung
• Pumpenwelle
• O-Ring
• Wassergehäuse
Modell Productcode Max.
Wasser-
Durchuss
(l/min)
Nenn-
spannung
(VDC)
Nenn-
strom
(A)
Max.
Wasser-
höhe
(M)
Nenn-
leistung
(W)
Adaptor-
art
TD5 mit
Adaptor
TD5-A24-2505-P/UK 25 24 1.4 4.5 35 UK
TD5-A24-2505-P/EU 25 24 1.4 4.5 35 Europa
Pumpenkopf
Pumpenwelle
O-Ring
Wassergehäuse
Flügelrad
Rotor
Montagebefestigung

DE
Abbildung
½″ BSPT - 14 × 2 & Stoßfeste Einbauhalterung
Bogen
TD5-A24-2505 Leistung
• Kapazität (l/Min.)
• Höhe (M)
• Leistung (W)
Einbaurichtung
Die Pumpe sollte stets in einer waagerechten Richtung bleiben, wenn nach oben gepumpt wird
(wie in der Abbildung links dargestellt).
Die Pumpe kann unter den Leitungen in einer senkrechten Richtung montiert werden.
Um Luftblasen zu vermeiden, füllen Sie ausreichend Wasser in die Pumpe.
Es wird empfohlen, die Pumpe in einer niedrigeren Position als der Flüssigkeitsstand im Tank
einzubauen.
Um den Reibewiderstand möglichst gering zu halten, sollten auf der Einlass- oder Ansaugseite der
Pumpe möglichst kurze Leitungen mit möglichst wenigen Windungen verwendet werden.
Bauen Sie einen Wasserenthärter ein, wenn Sie hartes Wasser haben.
10 0
12 0
12
Φ57
80
½" NPT / B SP T-14×2
16
Φ80
Φ65
90.7
59.5
120
6. 5
Stoßfeste Einbauhalterung
5
4
3
2
1
0
30
24
18
12
6
0
10 15 20 25
=
==
5
0
P ~ Q
25L/min
4.5m
TD5-A24-2505 Leistung
Kapizatät (L/min)
Leistung (W)
Hôhe (m)

16
Reinigung
Pumpenkopf und Wassergehäuse bestehen vollständig aus Edelstahl, um jede Art von Verunreini-
gungsgefahr auszuschließen.
1. Zur regelmäßigen Reinigung ist es ausreichend, die Pumpe mit warmem Wasser, dem
zusätzlich ein Spezialreiniger zugesetzt sein kann, zu spülen.
2. Ist eine gründliche Reinigung erforderlich, kann der Pumpenkopf durch Entfernen
der 4 Schrauben zerlegt werden. Er kann dann weiter zerlegt und jedes Teil nach
Bedarf gereinigt werden.
3. Für den Wiederzusammenbau der Pumpe siehe obigen Bauplan.
Warnung
• Diese Pumpe ist nicht selbstansaugend. Pumpe nicht trockenlaufen lassen.
• Diese Pumpe beginnt zu laufen, sobald der Stecker eingesteckt wird.
• Die Verwendung des TD5 mit einem anderen Adaptor kann die Lebensdauer der Pumpe
verkürzen.
Kein Teil dieser Veröffentlichung darf in jeglicher Form oder auf jegliche Weise (elektronisch, mechanisch, über Fotokopie,
Aufnahme oder sonstige Weise) reproduziert, kopiert, in einem Abfragesystem gespeichert oder übertragen werden, ohne dass die
vorherige schriftliche Zustimmung von Brouwland vorliegt.

ISTRUZIONI IT
Pompa CC brushless TD5
Importato da
Brouwland
Korspelsesteenweg 86
3581 Beverlo – Belgio
www.brouwland.com
[e-mail]
[phone]
Prodotto da
TOPS Industry and Technology
(Micro Pump & Motor) Co., Ltd
No.188 Huanbao Road
Huanbao Industrial Zone
Yuhua District, Changsha City
Hunan, Cina / 410116
www.topso.com
info@topso.com
[phone]

18
IT Pompa CC brushless TOPSFLO TD5
Pompa per birricazione
Produzione di birra in casa
Erogatore per bevande per la circolazione dell’acqua calda
Trasferimento di liquidi alimentari
Trasferimento di liquidi generici
Caratteristiche
• Testa della pompa e serbatoio dell’acqua in acciaio inossidabile per uso alimentare, molto sicuri
e afdabili
• Tenuta stagna garantita dalla tecnologia avanzata di spostamento magnetico e dalla guarnizione
a tenuta statica
• Motore CC brushless di lunga durata che non richiede manutenzione
• Per applicazioni pesanti: può sopportare 24 ore di lavoro continuo
• Funzionamento ultra silenzioso: inferiore a 50 dB
• Temperatura massima del liquido: no a 120 °C (250 °F)
• Peso: 0,86 kg
• Ingresso e uscita BSPT da ½″
• Protezione da sovratensione e sovracorrente
• Blocco e protezione della polarità
Speciche
Diagramma strutturale
• Testa della pompa
• Girante
• Rotore
• Attrezzi di montaggio
• Albero della pompa
• O-ring
• Serbatoio dell’acqua
Modello Codice prodotto Portata
d’acqua
massima
(l/min)
Tensione
nominale
(VCC)
Corrente
nominale
(A)
Battente
idrostatico
massimo
(M)
Potenza
nominale
(W)
Tipo di
adattatore
TD5 con
adattatore
TD5-A24-2505-P/UK 25 24 1.4 4.5 35 UK
TD5-A24-2505-P/EU 25 24 1.4 4.5 35 Europa
Testa della pompa
Albero della pompa
O-ring
Serbatoio dell’acqua
Girante
Rotore
Attrezzi di montaggio

IT
Illustrazione
BSPT da ½″ - 14 × 2 & Staffa di montaggio antiurto
Curva
Prestazioni TD5-A24-2505
• Capacità (l/min.)
• Battente (M)
• Potenza (W)
Direzione di installazione
È preferibile che la pompa rimanga sempre in direzione orizzontale e che pompi verso l’alto
(come mostrato nell’illustrazione a sinistra).
È possibile anche un montaggio della pompa in direzione verticale al di sotto delle tubazioni.
Per evitare bolle d’aria, garantire un adeguato livello dell’acqua nella pompa.
Si raccomanda di installare la pompa in una posizione inferiore rispetto al livello del liquido nel
serbatoio.
Per ridurre al minimo la resistenza dell’attrito, si raccomanda di utilizzare tubi il più possibile corti
con un numero minimo di curve sul lato di ingresso o aspirazione della pompa.
Installare un addolcitore in presenza di acque dure.
10 0
12 0
12
Φ57
80
½" NPT / B SP T-14×2
16
Φ80
Φ65
90.7
59.5
120
6. 5
Staffa di montaggio antiurto
5
4
3
2
1
0
30
24
18
12
6
0
10 15 20 25
=
==
5
0
P ~ Q
25L/min
4.5m
Prestazioni TD5-A24-2505
Capacità (L/min)
Potenza (W)
Battenta (m)

20
Pulizia
La testa e il serbatoio dell’acqua della pompa sono realizzati interamente in acciaio inossidabile
per prevenire qualsiasi rischio di contaminazione.
1. Per la pulizia regolare, è sufciente sciacquare la pompa solo con acqua calda o con
l’aggiunta di un apposito prodotto detergente.
2. Qualora sia richiesta una pulizia più profonda, la testa della pompa può essere smon
tata rimuovendo le quattro viti. A questo punto sarà possibile aprirla ulteriormente per
pulire ogni componente se necessario.
3. Per rimontare la pompa, fare riferimento al diagramma strutturale di cui sopra.
Avviso
• Questa pompa non è autoadescante. Evitare il funzionamento della pompa a secco.
• Questa pompa inizierà a funzionare una volta collegata alla corrente.
• L’utilizzo della pompa TD5 con un adattatore diverso da quello specicato potrebbe ridurne la
durata della vita utile.
Nessuna parte di questa pubblicazione può essere riprodotta, copiata, memorizzata in un sistema di recupero dati o trasmessa,
in qualsiasi forma o con qualsiasi mezzo (elettronico, meccanico, fotocopia, registrazione o altro) senza l’autorizzazione scritta di
Brouwland.
