Toshiba Ras-h10s3ks-m User manual

AIR CONDITIONER (SPLIT TYPE)

For general public use

Indoor unit

RAS-H10S3KS-M

Outdoor unit

RAS-H10S3AS-M

OWNER’S MANUAL

ENGLISH

BAHASA MELAYU

1110255127

TSB 1110255127_EN MA.indb 7TSB 1110255127_EN MA.indb 7 02/07/15 3:07 PM02/07/15 3:07 PM

PRECAUTIONS FOR SAFETY

DANGER

•Do not install, repair, open or remove the cover. It may expose you to dangerous

voltages. Ask the dealership or the specialist to do this.

•Turning off the power supply will not prevent potential electric shock.

•The appliance shall be installed in accordance with national wiring regulation.

•Means for disconnection from the supply having a contact separation of at least

3 mm in all poles must be incorporated in the ﬁxed wiring.

WARNING

•Do not expose your body directly to cool air for a long time.

•Do not insert your ﬁnger or any article into the air inlet/outlet.

•When an abnormality (burning smell, etc.) occurs, stop the air conditioner and

turn off the circuit breaker.

•Installation must be requested from the supplying retail dealership or

professional installation vendors. Installation requires special knowledge and

skill. If customers install on their own, it can be a cause of ﬁre, electric shock,

injury or water leakage.

•Do not select a location for installation where ﬂammable gas may leak. If there

is any gas leakage or accumulation around the unit, it can be a cause of ﬁre.

•Do not turn ON/OFF the circuit breaker or operate buttons with a wet hand. It

may be a cause of electric shock.

•Do not disassemble, modify or relocate the unit by yourself. It may become the

cause of ﬁre, electric shock, or water leakage. For repair or relocation, please

request service from the supplying retail dealership or a Toshiba dealership.

•Do not select a location for installation where there may be excessive water or

humidity, such as a bathroom. Deterioration of insulation may be a cause of

electric shock or ﬁre.

•When relocating or repairing the unit, please contact the supplying retail

dealership.When there is a kink in the wiring, it may be the cause of electric

shock or ﬁre.

•During an error (such as a burning odor, not cooling, or not warming), stop

operating the unit and turn off the circuit breaker. Continuous operation may

be a cause of ﬁre, or electric shock. Please request repair or service from the

supplying retail dealership or a Toshiba dealership.

•Earth work should be requested from the supplying retail dealership or

professional vendors. Insufﬁcient grounding work may be the cause of electric

shock. Do not connect the earth wire to a gas pipe, water pipe, lightning

conductor, or telephone earth wire.

•If the indoor unit piping outlet is exposed due to relocation, close the opening.

Touching internal electrical parts may cause injury or electric shock.

•Do not insert any material (metal, paper, or water, etc) into the air outlet or

air intake opening. Fan may be rotating at high speed inside or there are high

voltage sections, which may cause an injury or electric shock.

•You must use a independent power outlet for the power supply. If a power outlet

other than the independent outlet is used, it may cause a ﬁre.

•When the air-conditioning unit does not cool or warm, there may be a leakage of

refrigerant. Please consult the supplying retail dealership. The refrigerant used in

the air-conditioning unit is safe. It will not leak under normal operating conditions

but if it leaks into the room and contacts a heat source such as a heater, or stove,

it may cause a harmful reaction.

•When water or other foreign substances enter the internal parts, stop operating

the unit immediately and turn off the circuit breaker. Operating the unit

continuously may cause ﬁre or electric shock. Please contact the supplying

retail dealership for repair.

•Do not clean the inside of the air-conditioning unit yourself. Please request

internal cleaning of the air-conditioning unit from the supplying retail dealership.

Incorrect cleaning may cause breakage of resin parts or insulation defects of

electrical parts, causing water leakage, electric shock or ﬁre.

•Do not damage or modify the power cable. Do not connect the cable midway,

or use a multiple outlet extension cord that is shared by other devices. Failure

to do so may cause ﬁre.

•Do not place heavy objects on the power cable, expose it to heat, or pull it.To

do so may cause electrical shock or ﬁre.

•This appliance is not intended for use by persons (including children) with

reduced physical, sensory or mental capabilities, or lack of experience and

knowledge, unless they have been given supervision or instruction concerning

use of the appliance by a person responsible for their safety.

•Children should be supervised to ensure that they do not play with the

appliance.

•Do not use any refrigerant different from the one speciﬁed for complement or

replacement. Otherwise, abnormally high pressure may be generated in the

refrigeration cycle, which may result in a failure or explosion of the product or an

injury to your body.

CAUTION

•Check that the circuit breaker is installed correctly. If the circuit breaker is not

properly installed, it may cause an electric shock. To check the installation

method, please contact the supplying retail dealership or the professional

vendor who installed the unit.

•When using the unit in a closed room, or operating with other combustion

appliances, make sure to open a window occasionally for ventilation. Insufﬁcient

ventilation may cause suffocation due to a lack of oxygen.

•Avoid operating for long periods in a high humidity environment (over 80%) such

as with the windows or doors open. There may be condensation on the indoor

unit and droplets may fall onto the furniture.

•When the unit won’t be used for a long time, turn off the main switch or the

circuit breaker.

•It is recommended that maintenance be performed by a specialist when the unit

has been operated for a long time.

•At least once a year check if the mounting table of the outdoor unit is damaged

or not. If a damaged state is ignored, the unit may fall or over-turn, causing an

injury.

•Stand on a sturdy ladder when attaching/detaching the front panel/air ﬁlter/air

cleaning ﬁlter. Failure to do so may cause a fall or injury.

•Do not stand on the outdoor unit or place anything on the unit. It may be the

cause of injury due to falling or over-turning. Any damage to the unit may cause

an electric shock or ﬁre.

•Do not use combustion appliances in the direct ﬂow of the air from the air-

conditioning unit. Poor combustion of a combustion appliance may cause

suffocation.

•Do not place anything around the outdoor unit or allow fallen leaves to

accumulate around it. If there are fallen leaves, small animals could enter and

contact internal electrical parts, causing a failure or ﬁre.

•Do not place animals and plants in places where wind from the air-conditioning

unit ﬂows directly. It may have a negative inﬂuence on the animal or plant.

•Ensure that drained water is discharged. When the discharging water process

is not sufﬁcient, water may leak, causing water damage to furniture. To check

that the installation method used is correct, please contact the supplying retail

dealership or the professional vendor who installed the unit.

•Do not place any containers such as a vase containing ﬂuid on the unit. It might

cause water to enter the unit and deteriorate the electrical insulation, causing

an electric shock.

•Do not use for special applications such as storage of food or animals, or to

display plants, precision devices, or art objects. Do not use on ships or in other

vehicles. It may cause a failure in the air-conditioning unit. In addition, it may

damage these items.

•Do not place other electrical appliances or furniture under the unit. Water

droplets might fall, causing damage or failure.

•When cleaning, you must stop operating the unit and turn off the circuit breaker.

Since the fan inside may be rotating at high speed, it may cause an injury.

•Do not wash the main air-conditioning unit with water. It may cause an electric

shock.

•After the front panel/air ﬁlter is cleaned, wipe away any water and allow to dry. If

water remains, it may cause an electric shock.

•Once the front panel is removed, do not touch the metal parts of the unit. It may

cause an injury.

•Do not touch the air intake section or the aluminum ﬁns of the unit. It may cause

injury.

•When you hear thunder and there might be a lightning strike, stop operating the

unit and disconnect the circuit breaker. If lightning strikes, it may cause a failure.

•Batteries for remote control unit:

- Should be inserted with correct polarity (+) and (–).

- Should not be recharged.

Do not use batteries for which the “Recommended usage period” has expired.

- Do not keep used batteries inside the remote control unit.

- Do not mix different types of batteries, or mix new batteries with old ones.

- Do not directly solder the batteries.

- Do not short-circuit, disassemble, heat, or throw batteries into a ﬁre. If

batteries are not disposed of correctly, they may burst or be the cause of ﬂuid

leakage, resulting in burns or injuries. If touching the ﬂuid, wash thoroughly

with water. If it touches devices, wipe off to avoid direct contact.

- Do not place within reach of small children. If a battery is swallowed, consult

a doctor immediately.

•The manufacturer shall not assume any liability for the damage caused by not

observing the description of this manual.

1INDOOR UNIT DISPLAY

CLEANING

RESET TIMER OPERATION

321

1OPERATION (Green)

2TIMER / CLEANING (Yellow)

3RESET button

TSB 1110255127_EN MA.indb 1TSB 1110255127_EN MA.indb 1 02/07/15 3:07 PM02/07/15 3:07 PM

1Press

FIX

: Move the louver in the

desired vertical direction.

2Press

SWING

: Swing the air

automatically and press again to stop.

3For horizontal direction, adjust manually.

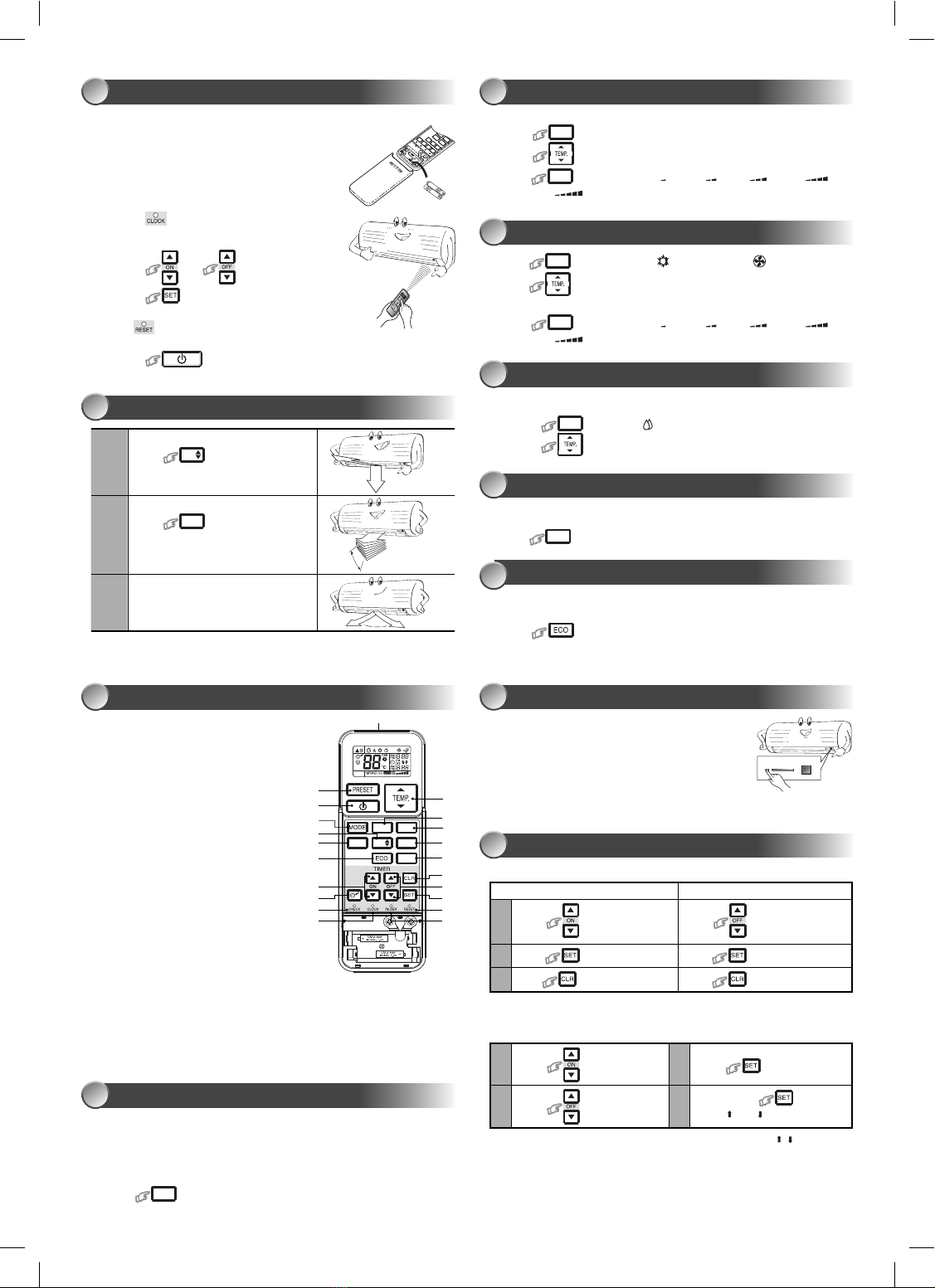

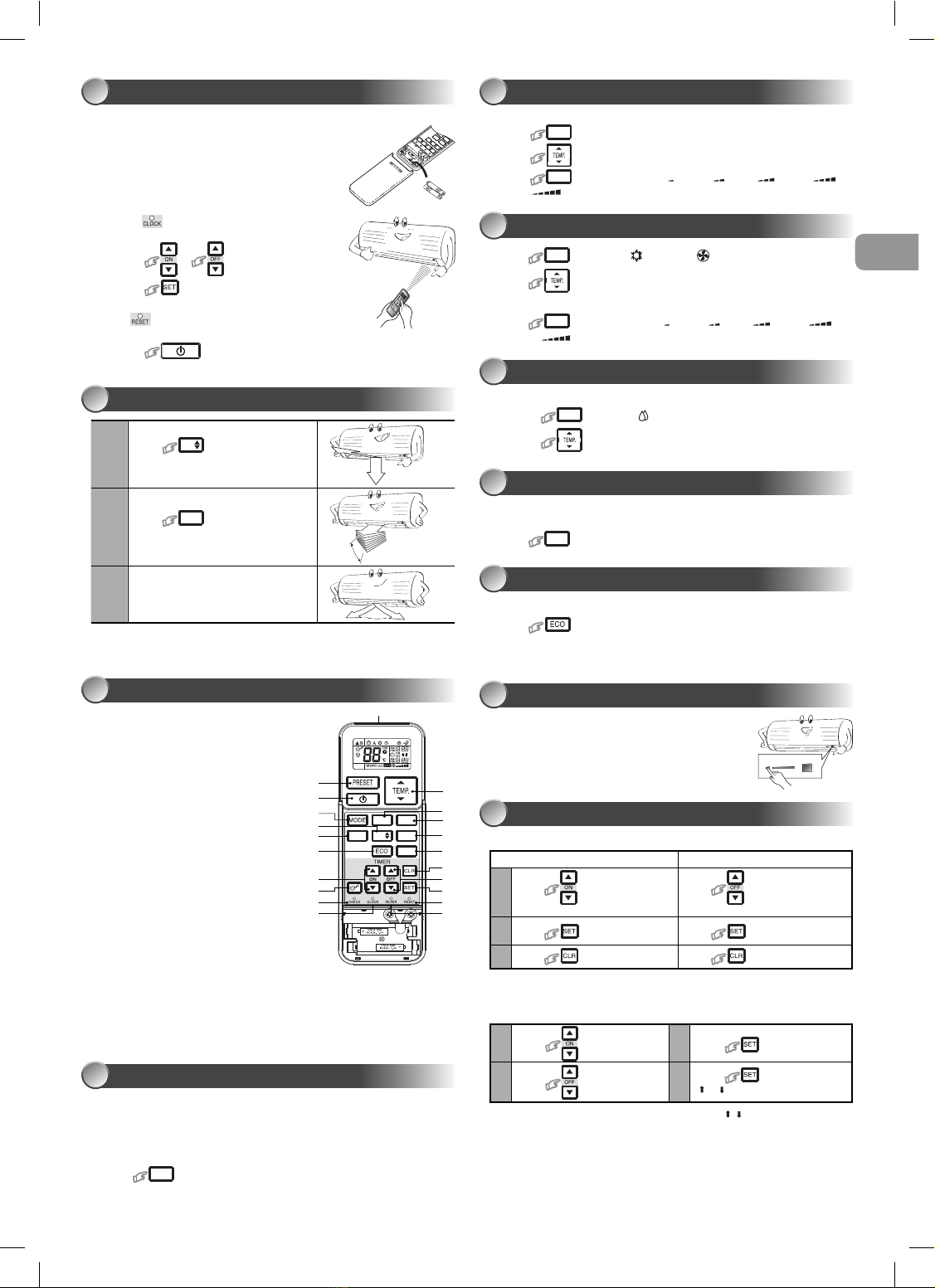

Preparing Filters

1. Open the air inlet grille and remove the air ﬁlters.

2. Attach the ﬁlters. (see detail in the accessory sheet).

Loading Batteries (when use wireless operation.)

1. Remove the slide cover.

2. Insert 2 new batteries (AAA type)

following the (+) and (–) positions.

Clock Setup

1. Push by tip of the pencil.

If timer indication is ﬂashing, go to the next step 2.

2. Press or : adjust the time.

3. Press : Set the time.

Remote Control Reset

Push by tip of the pencil or

1. Remove the batteries.

2. Press .

3. Insert the batteries.

Note:

• Do not move the louver manually by others.

• The louver may automation positioning by some operation mode.

Note:

• The provided Remote Controller is a wireless type, which also can be used as

a wire. Please see “How to Connect The Remote Controller for Wired

Operation”, located in installation instruction, in case of wired control is required.

• In wire operation, remote controller will return to initial condition (PRESET,

TIMER and CLOCK will return to initial condition) when user shutdown power

supply of Air conditioner.

1Infrared signal emitter

2Start/Stop button

3Mode select button (MODE)

4Temperature button (TEMP)

5Fan speed button (FAN)

6Swing louver button (SWING)

7Set louver button (FIX)

8On timer button (ON)

9Off timer button (OFF)

!Setup button (SET)

"Clear button (CLR)

#Memory and Preset button (PRESET)

$One-Touch button (ONE-TOUCH)

%High power button (Hi-POWER)

&Economy button (ECO)

(Quiet button (QUIET)

)Comfort sleep button (COMFORT SLEEP)

~Filter reset button (FILTER)

+Set clock button (CLOCK)

,Check button (CHECK)

-Reset button (RESET)

Press the “ONE-TOUCH” button for fully automated operation that is customized

to the typical consumer preferences in your region of the world. The customized

settings control temperature air ﬂow strength, air ﬂow direction and other settings

to provide you alternate contact with “ONE-TOUCH” of the button. If you prefer

other settings you can select from the many other operating functions of your

Toshiba unit.

Press

ONE-TOUCH

: Start the operation.

To automatically select cooling or fan only operation

1. Press

MODE

: Select A.

2. Press : Set the desired temperature.

3. Press

FAN

: Select AUTO, LOW , LOW+ , MED , MED+ , or

HIGH .

1. Press

MODE

: Select Cool or Fan only .

2. Press : Set the desired temperature.

Cooling: Min. 17°C, Fan Only: No temperature indication

3. Press

FAN

: Select AUTO, LOW , LOW+ , MED , MED+ ,

or HIGH .

For dehumidiﬁcation, a moderate cooling performance is controlled automatically.

1. Press

MODE

: Select Dry .

2. Press : Set the desired temperature.

To automatically control room temperature and airﬂow for faster cooling operation

(except in DRY and FAN ONLY mode)

Press

Hi POWER

: Start and stop the operation.

In case of the misplaced or discharged remote control

• Pressing the RESET button, the unit can start or

stop without using the remote control.

• Operation mode is set on AUTOMATIC operation,

preset temperature is 24°C and fan operation is

automatic speed.

Set the timer when the air conditioner is operating.

Setting the ON Timer Setting the OFF Timer

Press : Set the desired

ON timer.

Press : Set the desired OFF

timer.

Press : Set the timer. Press : Set the timer.

Press : Cancel the timer. Press : Cancel the timer.

Daily timer allows the user to set both the ON & OFF timers and will be

activated on a daily basis.

Setting Daily Timer

Press : Set the ON timer.

Press .

Press : Set the OFF timer.

Press : button during the

(or ) mark ﬂashing.

• During the daily timer is activating, both arrows ( , ) are indicated.

Note:

• Keep the remote control in accessible transmission to the indoor unit;

otherwise, the time lag of up to 15 minutes will occur.

• The setting will be saved for the next same operation.

To automatically control room to save energy (except in DRY and FAN ONLY mode)

Press : Start and stop the operation.

Note: Cooling operation; the set temperature will increase automatically 1 degree/

hour for 2 hours (maximum 2 degrees increase).

COOLING / FAN ONLY OPERATION

DRY OPERATION

Hi-POWER OPERATION

ECO OPERATION

TEMPORARY OPERATION

TIMER OPERATION

PREPARATION BEFORE USE

AIR FLOW DIRECTION

REMOTE CONTROL

ONE-TOUCH

AUTOMATIC OPERATION

SWING

FAN

FIX

QUIET

Hi POWER

ONE-TOUCH

COMFORT

SLEEP

(

)

TSB 1110255127_EN MA.indb 2TSB 1110255127_EN MA.indb 2 02/07/15 3:07 PM02/07/15 3:07 PM

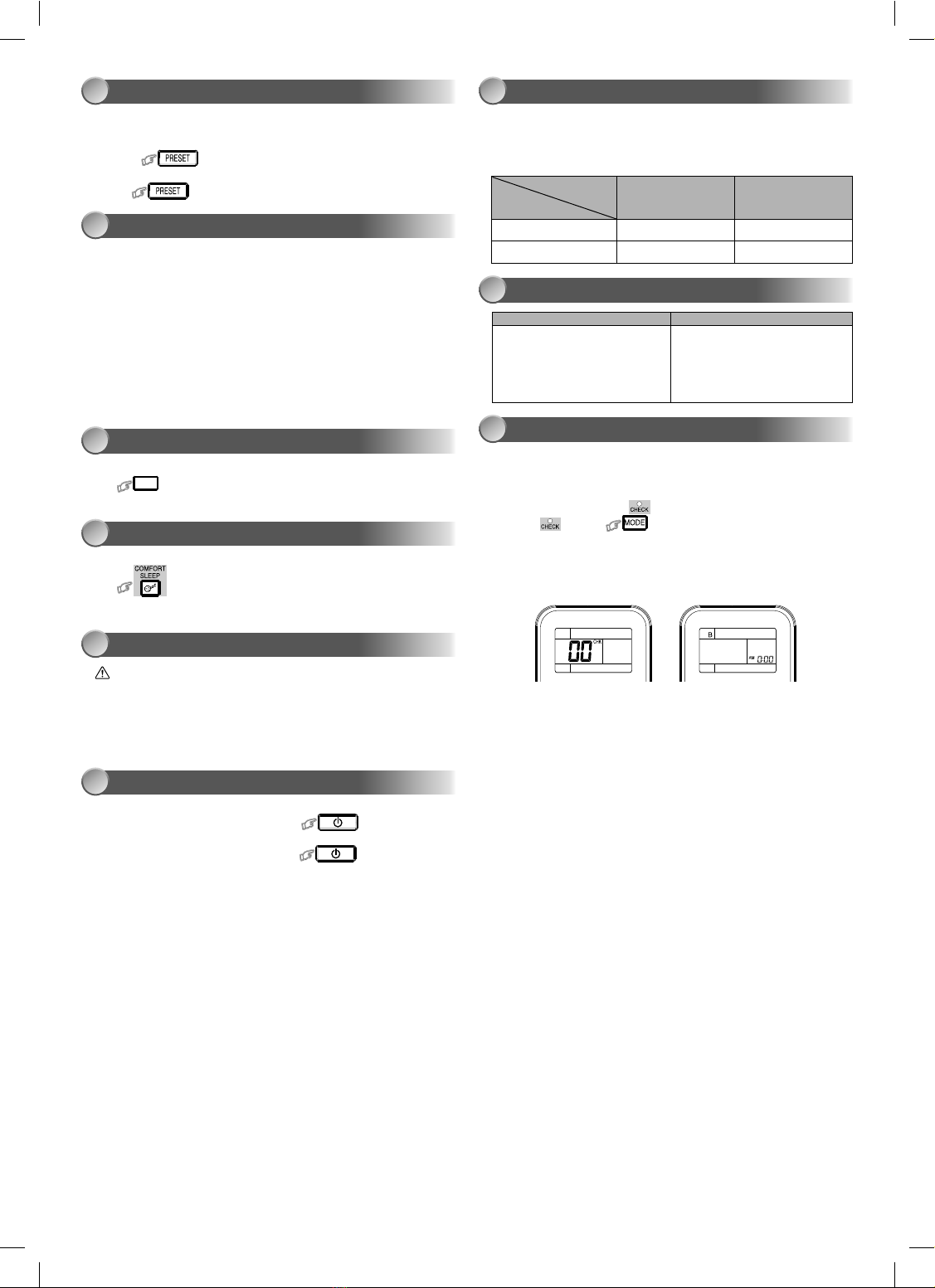

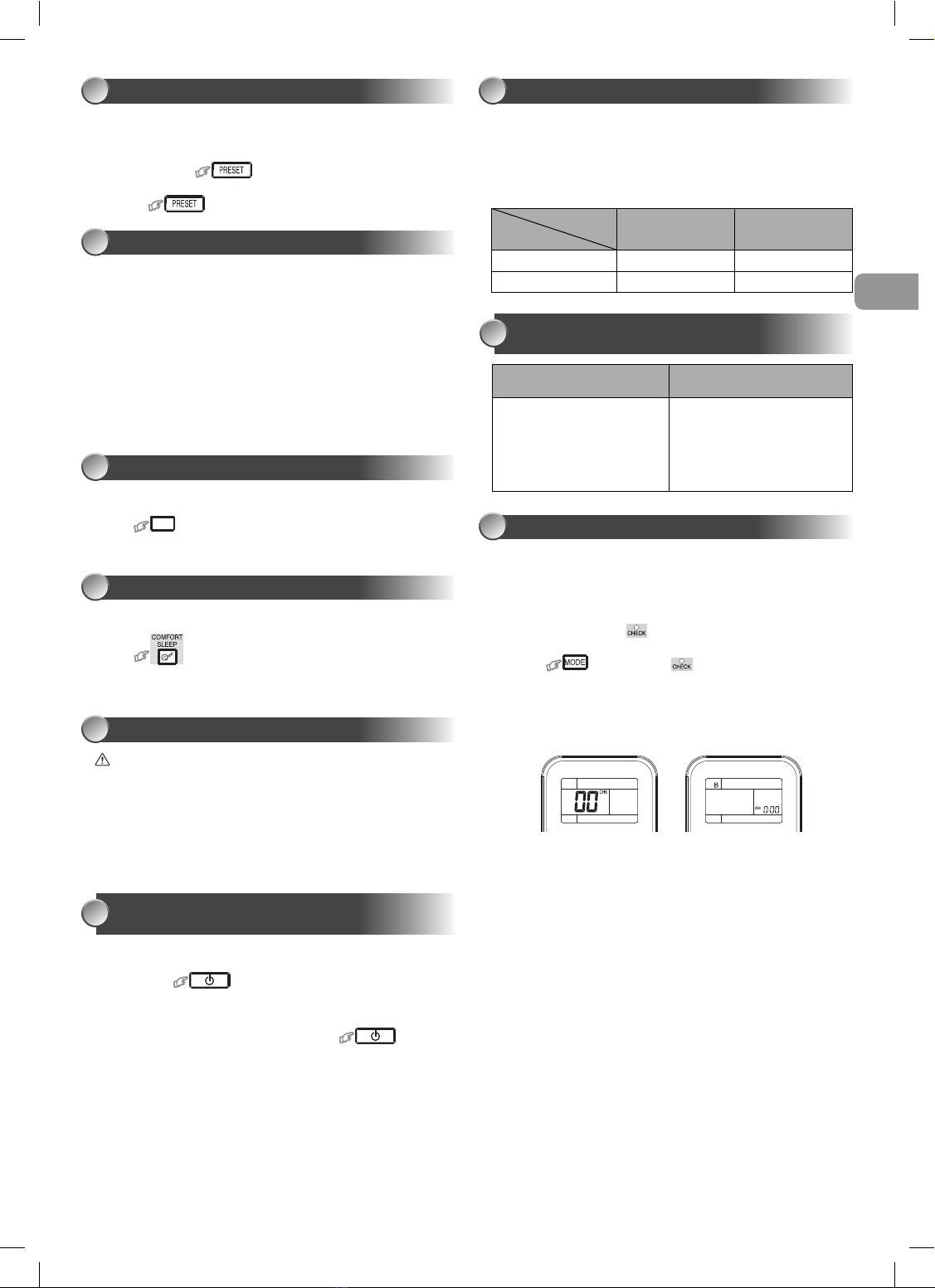

Set your preferred operation for future use. The setting will be memorized by the

unit for future operation (except airﬂow direction).

1. Select your preferred operation.

2. Press and hold for 3 seconds to memorize the setting.

The Pmark displays.

3. Press : Operate the preset operation.

This product is designed so that, after a power failure, it can restart automatically

in the same operating mode as before the power failure.

Information

The product was shipped with Auto Restart function in the ON position.

Turn it OFF if this function is not required.

How to cancel the Auto Restart

1. Press and hold the [RESET] button on the indoor unit for 3 seconds to

cancel the operation. (3 beeps will sound but OPERATION lamp does not

blink)

2. Press and hold the [RESET] button on the indoor unit for 3 seconds to set

the operation. (3 beeps will sound and OPERATION lamp blink 5 time/sec

for 5 seconds)

• Do not operate ON timer and OFF timer.

Note: Default setting of auto restart operation is ON.

To operate at super low fan speed for quiet operation (except in DRY mode)

Press

QUIET

: Start and stop the operation.

Note: Under certain conditions, QUIET operation may not provide adequate

cooling due to low sound features.

For comfortable sleep, automatically control air ﬂow and automatically turn OFF.

Press : Select 1, 3, 5 or 9 hrs for OFF timer operation.

Note: The cooling operation, the set temperature will increase automatically

1 degree/hour for 2 hours (maximum 2 degrees increase).

Firstly, turn off the circuit breaker.

Filter Reset (Some models only)

FILTER lamp lights on; the ﬁlter must be cleaned.

To turn off the lamp, push the RESET button on the indoor unit or the FILTER

button on the remote control.

Indoor Unit and Remote Control

• Clean the indoor unit and the remote control with a wet cloth when needed.

• No benzine, thinner, polishing powder or chemically-treated duster.

1. Three-minute protection feature:To prevent the unit from being activated

for 3 minutes when suddenly restarted or switched to ON.

2. Some minor cracking sound may occur when unit operating. This is normal

because the cracking sound may be caused by expansion/contraction of

plastic.

Air conditioner operating conditions

To protect bad smell caused by the humidity in the indoor unit.

1. If the button is pressed once during “Cool” or “Dry” mode,

the fan will continue to run for other 20 minutes, then it will turn off

automatically. This will reduce the moisture in the indoor unit.

2. To stop the unit immediately, press the more 2 times within

30 seconds.

Temp.

Operation Outdoor Temperature Room Temperature

Cooling 21°C ~ 43°C 21°C ~ 32°C

Dry 19°C ~ 43°C 17°C ~ 32°C

To separate using of remote control for each indoor unit in case of 2 air

conditioners are installed nearly.

Remote Control B Setup.

1. Press RESET button on the indoor unit to turn the air conditioner ON.

2. Point the remote control at the indoor unit.

3. Push and hold button on the Remote Control by the tip of the pencil.

“00” will be shown on the display.

4. Press during pushing . “B” will show on the display and “00”

will disappear and the air conditioner will turn OFF. The Remote Control B

is memorized.

Note: 1. Repeat above step to reset Remote Control to be A.

2. Remote Control A has not “A” display.

3. Default setting of Remote Control from

factory is A.

The unit does not operate. Cooling is abnormally low.

• The power main switch is turned

off.

• The circuit breaker is activated to

cut off the power supply.

• Stoppage of electric current.

• ON timer is set.

• The ﬁlters are blocked with dust.

• The temperature has been set

improperly.

• The windows or doors are opened.

• The air inlet or outlet of the outdoor

unit is blocked.

• The fan speed is too low.

• The operation mode is FAN or DRY.

OPERATION AND PERFORMANCE

TROUBLESHOOTING (CHECK POINT)

REMOTE CONTROL A-B SELECTION

PRESET OPERATION

AUTO RESTART OPERATION

QUIET OPERATION

COMFORT SLEEP OPERATION

MAINTENANCE

SELF CLEANING OPERATION (COOL AND

DRY OPERATION ONLY)

TSB 1110255127_EN MA.indb 3TSB 1110255127_EN MA.indb 3 02/07/15 3:07 PM02/07/15 3:07 PM

PAPARAN UNIT DALAMAN

PERINGATAN UNTUK KESELAMATAN

1OPERATION (Hijau)

2TIMER / CLEANING (Kuning)

3Butang RESET

BAHAYA

• Jangan pasang, baiki, buka atau tanggalkan penutupnya. Anda mungkin

terdedah kepada bahaya voltan yang tinggi. Minta wakil penjual atau kedai yang

mempunyai pakar untuk melakukannya.

• Walaupun bekalan kuasa ditutup, ini tidak bermakna kejutan elektrik tidak boleh

berlaku.

• Alat ini hendaklah dipasang menurut peraturan pendawaian negara.

• Alat-alat untuk memutuskan sambungan dari bekalan yang mempunyai

pemisahan sentuh sekurangkurangnya 3 mm pada semua kutub mestilah

dipasang dalam pendawaian tetap.

AMARAN

• Jangan biarkan tubuh anda terkena udara sejuk secara terus terlalu lama.

• Jangan masukkan jari anda atau sebarang benda ke dalam saluran masuk/

saluran keluar udara.

• Apabila berlaku keabnormalan (bau terbakar, dsb), hentikan penyaman udara

dan matikan pemutus litar.

• Pemasangan mesti diminta daripada wakil penjual yang membekal atau vendor

pemasangan profesional. Pemasangan memerlukan pengetahuan khusus

dan skil. Jika pelanggan memasangnya sendiri, ia boleh menjadi penyebab

kebakaran, kejutan elektrik, kecederaan atau kebocoran air.

• Jangan pilih tempat untuk pemasangan di mana gas mudah terbakar mungkin

bocor. Jika terdapat kebocoran gas atau pengumpulan di sekitar unit, ia boleh

menjadi penyebab api.

• Jangan HIDUPKAN/MATIKAN pemutus litar atau mengendalikan butang

dengan tangan yang basah. Ia boleh menjadi penyebab kejutan elektrik.

• Jangan nyahpasang, ubah suai atau menempatkan semula unit dengan sendiri.

Ia boleh menjadi penyebab api, kejutan elektrik, atau kebocoran air. Untuk

pembaikan atau penempatan semula, sila minta perkhidmatan daripada wakil

penjual runcit yang membekal atau wakil penjual Toshiba.

• Jangan pilih lokasi untuk pemasangan yang mungkin terdapat air atau

kelembapan berlebihan, seperti bilik mandi. Kemerosotan penebat mungkin

menjadi penyebab kejutan elektrik atau api.

• Apabila menempatkan semula atau membaiki unit, sila hubungi wakil penjual

yang membekal. Apabila terdapat pintalan pada pendawaian, ia boleh menjadi

penyebab kejutan elektrik atau api.

• Apabila berlaku ralat sebegitu (seperti bau terbakar, tiada penyejukan, atau tiada

pemanasan), hentikan operasi unit dan matikan pemutus litar. Operasi berterusan

boleh menjadi penyebab api, atau kejutan elektrik. Sila minta perkhidmatan

daripada wakil penjual runcit yang membekal atau wakil penjual

Toshiba

• Kerja tanah seharusnya diminta daripada wakil penjual yang membekal atau

vendor pemasangan profesional. Kerja pembumian yang tidak lengkap boleh

menjadi penyebab kejutan elektrik. Jangan sambung dawai bumi ke paip gas,

paip air, konduktor kilat, atau dawai bumi telefon.

• Jika saluran keluar paip unit dalaman terdedah akibat penempatan semula,

tutup bukaan tersebut. Menyentuh bahagian elektrik boleh menyebabkan

kecederaan atau kejutan elektrik.

• Jangan masukkan sebarang bahan (logam, kertas, atau air, dsb) ke dalam

saluran keluar udara atau saluran masuk udara. Kipas mungkin berputar pada

kelajuan tinggi di dalam atau terdapat bahagian voltan tinggi, yang boleh

menyebabkan kecederaan atau kejutan elektrik.

• Anda mesti menggunakan saluran keluar kuasa tak bersandar untuk bekalan

kuasa. Jika saluran keluar kuasa lain daripada saluran keluar tak bersandar

digunakan, ia mungkin menyebabkan kebakaran.

• Apabila unit penyaman udara tidak menjadi sejuk atau panas, mungkin

terdapat kebocoran bahan penyejuk. Sila berunding dengan wakil penjual

yang membekal. Bahan penyejuk yang digunakan dalam unit penyaman udara

adalah selamat. Ia tidak akan bocor di bawah keadaan operasi biasa tetapi jika

ia bocor ke dalam bilik dan bersentuhan dengan sumber haba seperti pemanas,

atau dapur, ia mungkin menyebabkan tindak balas berbahaya.

• Apabila air atau bahan asing lain memasuki bahagian dalaman, hentikan

operasi unit dengan serta-merta dan matikan pemutus litar. Membiarkan unit

beroperasi dengan berterusan boleh menyebabkan api atau kejutan elektrik.

Sila hubungi wakil penjual runcit yang membekal untuk pembaikan.

• Jangan bersihkan bahagian dalaman unit penyaman udara dengan sendiri.

Sila minta pembersihan dalaman unit penyaman udara daripada wakil penjual

runcit yang membekal. Pembersihan tidak betul mungkin menyebabkan retakan

pada bahagian resin atau kerosakan penebat bahagian elektrik, menyebabkan

kebocoran air, kejutan elektrik atau api.

• Jangan rosakkan atau ubah suai kabel kuasa. Jangan sambung kabel di

bahagian pertengahan, atau gunakan kord pemanjangan yang dikongsi dengan

peranti lain. Kegagalan berbuat demikian mungkin menyebabkan api.

• Jangan letakkan objek berat pada kabel kuasa, dedahkannya kepada api, atau

menariknya. Berbuat demikian mungkin menyebabkan kejutan elektrik atau api.

• Perkakasan ini bukan untuk penggunaan orang (termasuk kanak-kanak)

dengan keupayaan ﬁzikal, deria atau mental yang berkurangan, atau

kekurangan pengalaman atau pengetahuan, melainkan mereka telah diberikan

penyeliaan atau arahan berkaitan dengan penggunaan perkakasan oleh orang

yang bertanggungjawab akan keselamatan mereka.

• Kanak-kanak mesti diselia untuk memastikan bahawa mereka tidak bermain

dengan perkakasan.

• Jangan gunakan apa-apa bahan penyejuk selain daripada yang telah ditentukan

sebagai pelengkap atau pengganti . Jika tidak, tekanan yang luar biasa tinggi

mungkin terhasil dalam kitaran penyejukan, yang boleh mengakibatkan

kegagalan atau letupan produk atau kecederaan kepada badan anda.

AWAS

• Periksa sama ada pemutus litar dipasang dengan betul. Jika pemutus litar

tidak dipasang dengan betul, ia mungkin menyebabkan kejutan elektrik.

Untuk memeriksa kaedah pemasangan, sila hubungi wakil penjual runcit yang

membekal atau vendor profesional yang telah memasang unit tersebut.

• Apabila menggunakan unit dalam bilik tertutup, atau beroperasi dengan

perkakas pembakaran lain, pastikan untuk membuka tingkap sekali-skala untuk

pengudaraan. Pengudaraan tidak mencukupi mungkin menyebabkan lemas

akibat kekurangan oksigen.

• Elakkan daripada beroperasi untuk jangka masa yang panjang dalam

persekitaran berkelembapan tinggi (lebih 80%) seperti dengan tingkap atau

pintu terbuka. Mungkin terdapat kondensasi pada unit dalaman dan titisan air

boleh jatuh ke atas perabot.

• Apabila unit tidak akan digunakan untuk jangka masa yang panjang, matikan

suis utama atau pemutus litar.

• Disyorkan bahawa penyenggaraan dilakukan oleh pakar apabila unit telah

beroperasi untuk masa yang panjang.

• Sekurang-kurangnya sekali setahun periksa jika meja pemegang unit luaran

rosak atau tidak. Jika keadaan rosak diabaikan, unit mungkin jatuh atau terbalik,

menyebabkan kecederaan.

• Berdiri di atas tangga yang kuat semasa memasang/membuka panel hadapan/

penapis udara/penapis pembersih udara. Kegagalan berbuat demikian boleh

menyebabkan kejatuhan atau kecederaan.

• Jangan berdiri pada unit luaran letakan apa-apa di atasnya. Ia boleh menjadi

penyebab kecederaan akibat jatuh atau terbalik. Sebarang kerosakan kepada

unit mungkin menyebabkan kejutan elektrik atau api.

• Jangan gunakan perkakas pembakaran dalam aliran terus dengan udara

daripada unit penyaman udara. Pembakaran tidak baik daripada perkakas

pembakaran mungkin menyebabkan kelemasan.

• Jangan letakkan apa-apa di sekitar unit luaran atau biarkan daun yang

jatuh untuk berkumpul di sekitarnya. Jika terdapat daun yang jatuh, haiwan

kecil boleh masuk dan bersentuhan dengan bahagian elektrik dalaman,

menyebabkan kegagalan atau api.

• Jangan letakan haiwan atau tumbuh-tumbuhan di tempat di mana udara

daripada unit penyaman udara mengalir secara terus. Ia mungkin menyebabkan

pengaruh negatif pada haiwan atau tumbuh-tumbuhan.

• Pastikan air yang disalirkan dibuang. Apabila proses pembuangan air tidak

mencukupi, air mungkin bocor, menyebabkan kerosakan air pada perabot.

Untuk memeriksa sama ada kaedah pemasangan yang digunakan adalah

betul, sila hubungi wakil penjual runcit yang membekal atau vendor profesional

yang telah memasang unit tersebut.

• Jangan letakkan sebarang bekas seperti pasu yang berisi air di atas unit. Ia

mungkin menyebabkan air memasuki unit tersebut dan merosakkan penebatan

elektrik, menyebabkan kejutan elektrik.

• Jangan gunakan untuk kegunaan khas seperti tempat simpanan untuk

makanan atau haiwan, atau untuk mempamerkan tumbuh-tumbuhan, peranti

kejituan, atau objek seni. Jangan gunakan di atas kapal atau kenderaan lain. Ia

mungkin menyebabkan kegagalan unit penyaman udara. Malahan, ia mungkin

merosakkan item ini.

• Jangan letakkan perkakas elektrik lain atau perabot di bawah unit.Titisan air

mungkin jatuh, menyebabkan kerosakan atau kegagalan.

• Apabila membersihkan, anda mesti hentikan operasi unit dan matikan pemutus

litar. Memandangkan kipas di dalam mungkin sedang berputar pada kelajuan

tinggi, ia boleh menyebabkan kecederaan.

• Jangan bersihkan unit penyaman udara dengan air. Ia mungkin menyebabkan

kejutan elektrik.

• Selepas panel hadapan/penapis udara dibersihkan, lapkan sebarang air dan

biarkannya untuk kering. Jika air kekal, ia mungkin menyebabkan kejutan

elektrik.

• Sebaik panel hadapan dibuka, jangan sentuh bahagian logam unit. Ia boleh

menyebabkan kecederaan.

• Jangan sentuh bahagian saluran masuk udara atau sirip aluminium unit. Ia

boleh menyebabkan kecederaan.

• Apabila anda mendengar guruh dan mungkin terdapat kilat, hentikan

operasi unit dan putuskan pemutus litar. Jika terdapat panahan kilat, ia boleh

menyebabkan kegagalan.

• Bateri untuk unit kawalan jauh:

- Patut dimasukkan dengan kekutuban yang betuk (+) dan (–).

- Tidak harus dicas semula.

- Jangan gunakan bateri dengan “Tempoh penggunaan yang disyorkan” telah

tamat.

- Jangan simpan bateri yang telah digunakan di dalam unit kawalan jauh.

- Jangan campur bateri berlainan jenis, atau campur bateri baru dengan yang lama.

- Jangan pateri terus ke bateri.

- Jangan litar pintas, nyahpasang, panaskan, atau buang bateri ke dalam api.

Jika bateri tidak dibuang dengan betul, ia mungkin meletus atau menjadi

penyebab kebocoran cecair, yang menyebabkan kebakaran dan kecederaan.

Jika menyentuh cecair tersebut, cuci dengan bersih dengan air. Jika ia

menyentuh peranti, lapkannya untuk mengelakkan sentuhan terus.

- Jangan letakkan berdekatan capaian kanak-kanak kecil. Jika tertelan bateri,

hubungi doktor dengan segera.

•Pengilang tidak akan bertanggungjawab terhadap kerosakan yang disebabkan

atas sebab tidak mematuhi penerangan dalam manual ini.

CLEANING

RESET TIMER OPERATION

321

TSB 1110255127_EN MA.indb 4TSB 1110255127_EN MA.indb 4 02/07/15 3:07 PM02/07/15 3:07 PM

1Tekan

FIX

: Menggerakkan ram

dalam arah menegak yang dikehendaki.

2Tekan

SWING

: Mengayunkan udara

secara automatik dan tekan sekali lagi

untuk menghentikannya.

3Untuk arah mendatar, laraskan secara

manual.

Menyediakan Penapis

1. Buka jeriji saluran masuk udara dan keluarkan penapis udara.

2. Pasangkan penapis. (lihat butiran dalam lembaran aksesori).

Memasukkan Bateri (apabila menggunakan operasi wayarles.)

1. Tanggalkan penutup gelangsar.

2. Masukkan 2 biji bateri baru (jenis AAA)

mengikut kedudukan (+) dan (–).

Mengeset Jam

1. Tekan dengan mata pensel.

Jika penunjuk pemasa berkelip, pergi ke

langkah 2 seterusnya.

2. Tekan atau : laraskan masa.

3. Tekan : Setken pemasa.

Mengeset Semula Alat Kawalan Jauh

Tekan dengan mata pensel atau

1. Keluarkan bateri.

2. Tekan .

3. Masukkan bateri.

Nota:

• Jangan gerakkan ram secara manual dengan cara lain.

• Ram mungkin diset secara automatik semasa mod pengendalian.

Nota:

• Alat Kawalan Jauh yang disediakan adalah daripada jenis wayarles, yang

turut boleh digunakan sebagai berwayar. Sila lihat “Cara Menyambung Alat

Kawalan Jauh untuk Operasi Berwayar”, yang boleh ditemui dalam arahan

pemasangan, jika kawalan berwayar diperlukan.

• Dalam operasi wayar, alat kawalan jauh akan kembali ke keadaan awal

(PRASET, PEMASA dan JAM akan kembali ke keadaan awal) apabila

pengguna menutup bekalan kuasa penyaman Udara.

1Pemancar isyarat inframerah

2Butang Mula/Berhenti

3Butang pilih mod (MODE)

4Butang suhu (TEMP)

5Butang kelajuan kipas (FAN)

6Butang ayun ram (SWING)

7Butang mengeset ram (FIX)

8Butang pasang pemasa (ON)

9Butang padam pemasa (OFF)

!Butang seting (SET)

"Butang padam (CLR)

#Butang ingatan dan praset (PRESET)

$Butang Satu-Sentuhan (ONE-TOUCH)

%Butang kuasa tinggi (Hi-POWER)

&Butang ekonomi (ECO)

(Butang senyap (QUIET)

)Butang tidur selesa (COMFORT SLEEP)

~Butang mengeset semula penuras

(FILTER)

+Butang mengeset jam (CLOCK)

,Butang periksa (CHECK)

-Butang mengeset semula (RESET)

Tekan butang “SATU-SENTUHAN” untuk operasi automatik sepenuhnya yang

telah disuaikan menurut keutamaan pengguna biasa di rantau anda.Tetapan yang

disuaikan mengawal suhu kekuatan aliran udara, arah aliran udara dan tetapan lain

untuk memberikan anda sentuhan gantian dengan butang “SATU-SENTUHAN”.

Jika anda mahukan tetapan lain, anda boleh memilih daripada pelbagai fungsi

operasi lain bagi unit Toshiba anda.

Tekan

ONE-TOUCH

: Memulakan operasi.

Untuk memilih operasi pendinginan atau kipas sahaja secara automatik

1. Tekan

MODE

: Pilih A.

2. Tekan : Setkan suhu yang dikehendaki.

3. Tekan

FAN

: Pilih AUTO, LOW , LOW+ , MED , MED+ ,

atau HIGH .

Tekan

MODE

: Pilih Pendinginan atau Kipas sahaja .

Tekan : Setkan suhu yang dikehendaki.

Pendinginan: Min. 17°C, Kipas Sahaja: Tiada penunjuk suhu.

3. Tekan

FAN

: Pilih AUTO, LOW , LOW+ , MED , MED+ ,

atau HIGH .

Untuk penyahlembapan, prestasi pendinginan yang sederhana dikawal secara

automatik.

1. Tekan

MODE

: Pilih Kering .

Tekan : Setkan suhu yang dikehendaki.

Untuk mengawal suhu bilik dan aliran udara secara automatik bagi pendinginan

yang lebih pantas (kecuali dalam mod KERING dan KIPAS SAHAJA)

Tekan

Hi POWER

: Memulakan dan menghentikan operasi.

Sekiranya alat kawalan jauh tersalah letak atau baterinya

lemah

• Apabila butang RESET ditekan, alat penyaman

udara ini boleh bermula atau berhenti tanpa

menggunakan alat kawalan jauh.

•

Mod pengendalian diset pada kendalian AUTOMATIK,

suhu praset adalah 24°C dan kendalian kipas diset

pada kelajuan automatik.

Tetapkan pemasa apabila penyaman udara beroperasi.

Mengeset Pemasa ON Mengeset Pemasa OFF

Tekan : Setkan pemasa

ON yang diingini Tekan : Setkan pemasa OFF

yang diingini

Tekan : Setkan pemasa. Tekan : Setkan pemasa.

Tekan : Membatalkan pemasa.

Tekan : Membatalkan

Setiap pemasa membolehkan pengguna mengeset pemasa ON & OFF dan

akan diaktifkan setiap hari.

Menetapkan Pemasa Harian

Tekan : Setkan pemasa

ON.

Tekan .

Tekan : Setkan pemasa

OFF.

Tekan butang : semasa

tanda ( atau ) berkelip.

• Semasa pemasa harian diaktifkan, kedua-dua anak panah ( , ) ditunjukkan.

Nota:

• Pastikan isyarat penghantaran alat kawalan jauh dapat sampai ke unit

dalaman; jika tidak masa lat sehingga 15 minit akan berlaku.

• Pengesetan ini akan disimpan untuk operasi yang sama berikutnya.

Untuk mengawal bilik secara automatik untuk menjimatkan tenaga (kecuali dalam

mod KERING dan KIPAS SAHAJA)

Tekan : Mula dan hentikan operasi.

Nota: Operasi menyejuk; suhu yang ditetapkan akan meningkat secara automatik

1 darjah/jam selama 2 jam (peningkatan 2 darjah maksimum)

OPERASI PENDINGINAN / KIPAS SAHAJA

OPERASI KERING (DRY)

OPERASI KUASA TINGGI (Hi-POWER)

OPERASI EKO

OPERASI TEMPORARY

OPERASI PEMASA (TIMER)

PERSEDIAAN SEBELUM PENGGUNAAN

ARAH ALIRAN UDARA

FUNGSI ALAT KAWALAN JAUH

SATU-SENTUHAN

OPERASI AUTOATIK

SWING

FAN

FIX

QUIET

Hi POWER

ONE-TOUCH

COMFORT

SLEEP

(

)

TSB 1110255127_EN MA.indb 5TSB 1110255127_EN MA.indb 5 02/07/15 3:07 PM02/07/15 3:07 PM

Setkan operasi pilihan anda untuk kegunaan masa akan datang. Pengesetan

akan diingati oleh alat penyaman udara ini untuk operasi akan datang (kecuali

arah aliran udara).

1. Pilih operasi pilihan anda.

2. Tekan dan tahan selama 3 saat untuk mengingati pengesetan.

Tanda Pakan dipaparkan.

3. Tekan : Operasi yang telah dipraset akan beroperasi.

Produk ini direka agar, selepas kegagalan kuasa, ia boleh mula semula secara

automatik dalam mod operasi yang sama seperti sebelum kegagalan kuasa.

Maklumat

Produk telah dihantar dengan fungsi Mula Semula Auto dalam posisi ON.

OFF ia jika fungsi ini tidak diperlukan.

Bagaimana untuk membatalkan Mula Semula Auto

1. Tekan dan tahan butang [RESET] pada unit dalam selama 3 saat untuk

membatalkan operasi. (3 bip akan berbunyi tetapi lampu OPERASI tidak

berkelip)

2. Tekan dan tahan butang [RESET] pada unit dalam selama 3 saat untuk

menetapkan operasi. (3 bip akan berbunyi dan lampu OPERASI akan

berkelip 5 kali/saat selama 5 saat)

• Jangan kendalikan pemasa HIDUP dan pemasa MATI.

Nota: Tetapan lalai mula semula auto operasi ON.

Untuk beroperasi pada kelajuan kipas yang rendah bagi operasi senyap (kecuali

dalam mod KERING).

Tekan

QUIET

: Memulakan dan menghentikan operasi.

Nota: Di bawah keadaan tertentu, operasi SENYAP mungkin tidak

memberikan penyejukan yang mencukupi kerana ciri rendah bunyi itu.

Untuk tidur yang lebih selesa, kawal aliran udara secara automatik dan matikan

secara automatik.

Tekan : Pilih 1, 3, 5 atau 9 jam untuk operasi pemasa OFF.

Nota: Semasa operasi penyejukan, suhu yang ditetapkan akan meningkat

secara automatik sebanyak 1 darjah/jam selama 2 jam (maksimum 2

darjah peningkatan).

Mula-mula sekali, matikan pemutus litar.

Set Semula Penuras (Sesetengah model sahaja)

Jika lampu PENURAS menyala; penuras harus dibersihkan.

Untuk mematikan lampu, tekan butang SET SEMULA pada unit dalam rumah

atau butang PENURAS pada alat kawalan jauh.

Unit Dalaman dan Alat Kawalan Jauh

• Bersihkan unit dalaman dan alat kawalan jauh dengan kain lembap apabila

perlu.

• Jangan gunakan benzin, pencair, serbuk penggilap atau pembuang debu

yang telah dirawat secara kimia.

1. Ciri perlindungan tiga minit: Untuk mencegah alat ini daripada diaktifkan

selama 3 minit apabila alat ini dengan tiba-tiba dimulakan semula atau

suisnya dihidupkan (ON).

2. Bunyi gemeresik yang kecil mungkin kedengaran semasa unit dikendalikan.

Ini adalah normal kerana bunyi gemeresik ini mungkin disebabkan oleh

pengembangan/pengecutan plastik.

Keadaan kendalian alat penyaman udara

Untuk mengelakkan bau yang tidak menyenangkan disebabkan oleh

kelembapan dalam unit dalaman.

1. Jika butang ditekan sekali semasa dalam mod “Cool”

(dingin) atau “Dry” (kering), kipas akan terus berjalan selama 20 minit

lagi, kemudian ia akan mati secara automatik. Ini akan mengurangkan

lembapan dalam unit dalaman.

2. Untuk mematikan unit dengan serta-merta, tekan sebanyak

2 kali dalam tempoh 30 saat.

Suhu.

Operasi Suhu Bilik Suhu Luar

Pendinginan 21°C ~ 43°C 21°C ~ 32°C

Kering 19°C ~ 43°C 17°C ~ 32°C

Untuk menggunakan dua alat kawalan jauh secara berasingan sekiranya terdapat

2 unit penyaman udara yang dipasang berdekatan.

Mengeset Alat Kawalan Jauh B.

1. Tekan butang SET SEMULA pada unit di dalam rumah untuk menghidupkan

penyaman udara.

2. Halakan alat kawalan jauh pada unit dalam rumah.

3. Tekan dan tahan butang pada Alat Kawalan Jauh dengan mata pensel.

“00” akan ditunjukkan pada paparan.

4. Tekan semasa menekan . “B” akan dipaparkan pada paparan

dan “00” akan hilang dan penyaman udara akan mati. Kini Alat Kawalan

Jauh B telah disetkan memori.

Nota: 1. Ulangi langkah di atas untuk mengeset Alat Kawalan Jauh kepada A.

2. Alat Kawalan Jauh A tidak memaparkan “A”.

3. Seting lalai kilang bagi Alat Kawalan Jauh adalah A.

Alat penyaman udara tidak

beroperasi. Pendinginan terlalu rendah.

• Suis kuasa utama tidak

dihidupkan.

• Pemutus litar diaktifkan untuk

memutuskan bekalan kuasa.

• Arus elektrik terhenti.

• Pemasa ON diset.

• Penapis dipenuhi habuk.

• Suhu tidak diset dengan betul.

• Tingkap dan pintu terbuka.

• Saluran masuk atau saluran keluar

udara pada unit luaran tersekat.

• Kelajuan kipas terlalu rendah.

• Mod operasi ialah FAN atau DRY.

OPERASI DAN PRESTASI

PEMILIHAN ALAT KAWALAN JAUH A-B

OPERASI PRASET (PRESET)

OPERASI MULA SEMULA AUTOMATIK

OPERASI SENYAP

OPERASI TIDUR SELESA

PENYENGGARAAN

OPERASI PEMBERSIHAN SENDIRI (OPERASI

DINGIN DAN KERING SAHAJA)

PENYELESAIAN MASALAH (PERKARA-

PERKARA YANG PERLU DIPERIKSA)

TSB 1110255127_EN MA.indb 6TSB 1110255127_EN MA.indb 6 02/07/15 3:07 PM02/07/15 3:07 PM

⫭⃌㱌び󰶐柝

⋕旍

•孛≣⫭堩ɀὒ䍪ɀㆷ⹤ㅺ㈪⋜䘺⪴Ɂ⎊ⅽ⍓偡Ṿ嬍「㌉奊↔⋕旍䒙⋯Ɂ孛丳摤⒪ㅺ

ᵷ⬚弿垰弽󰶠㐱ỀɁ

•󱁸救䒙㷴ⷚᵱ偡忣₱⍓偡䗨奊䒙Ɂ

•㚐堩仒䗨⫭堩ⷸ忙⼎♡⬚ⵧ丣夨⫾Ɂ

•♞⫾ⵧ丣㕚濇壥ὁ嬥㔑⹤䒙㷴㕚ㆤ㙭㛥䀝䗨奊䀝敘旸嵁䤟兗⭵ᶞ 3 mmɁ

嫊⎮

•ᵱ壥嬍帏ặ擣㕚敘䙘㌉㘘暖⚌ℛ䧞㭸ᶑɁ

•ᵱ壥⭪ㆯ㉫ㅺṟẹ䇍␥㌶⃉弿栲⍇/⅞栲⍇Ɂ

•⺷⅞䌔⹦⶜濃䂊䰮⏗䪭濄㕚濇῀㫆䧞孧ⷚⅫ㔑㔑嵓◌Ɂ

•⫭堩⼩柟孛晚⒒ỿ岋丳摤⒪ㅺᵷᵾ⫭堩ỿⷸ⒪弿垰Ɂ⫭堩晤壥ᵷᵾ䗨䝉嬪⏰㇤

偡Ɂ⣦㜀⬆㆛兎垰⫭堩濇⍓偡Ṿ径ㅴ㿏㿢ɀ奊䒙ɀ⌻Ẉㅺ㹳㮘Ɂ

•ᵱ壥彭㉍⫭堩⚌⍓偡㙭㕷䄧⾋㭸ặ㰨㹳䗨ằ仒Ɂ⣦㜀㚐堩仒⏌♘㙭ṟẹ㭸ặ㰨㹳

ㅺ䥓侾濇⍓偡径ㅴ㿏㿢Ɂ

•Ⅻ≣䒌㷣ㆯ⹤󱁸䒙嵓㔑嵓◌ㅺ㐱Ề㉭搒Ɂ⎊ⅽ⍓偡径ㅴ奊䒙Ɂ

•ᵱ壥兎垰㈪⋜ɀ㒝堩ㅺ弥䥟㚐堩仒Ɂ⎊ⅽ⍓偡径ㅴ㿏㿢ɀ奊䒙ㅺ㹳㮘Ɂ㙭󱁸乘ὒ

ㅺ弥䥟濇孛Ḳ晚⒒ỿ岋丳摤⒪ㅺᶀ刁丳摤⒪⡨䒗孛㙱∅Ɂ

•ᵱ壥彭㉍⫭堩⚌㳘⬈䪭⍓偡㙭弫⡾㮘ㅺ㻒㷣䗨ằ仒Ɂ乁乼⿚≺⍓偡径ㅴ奊䒙ㅺ㿏

㿢Ɂ

•弥䥟ㅺὒ䍪㚐堩仒㕚濇孛侸䱟晚⒒ỿ岋丳摤⒪Ɂ丣嵓㙭㇑丷㕚濇⍓偡径ㅴ奊䒙ㅺ

㿏㿢Ɂ

•⅞䌔㒩昀濃ữ⣦䁋䂊⏗ɀᵱ↚ℛㅺᵱ↚䁑濄㕚濇῀㫆ợ䒌㚐堩仒ⷚⅫ㔑䒙嵓㔑嵓

◌Ɂ彂乑㐱Ề⍓偡径ㅴ㿏㿢ㅺ奊䒙Ɂ孛Ḳ晚⒒ỿ岋丳摤⒪ㅺᶀ刁丳摤⒪⡨䒗孛乘

ὒㅺ㙱∅Ɂ

•⚃㔝ⵉ䥯⼩柟⍵晚⒒ỿ岋丳摤⒪ㅺᵷᵾ⫭堩ỿⷸ⒪䒗孛Ɂ㌉⚔ⵉỀᵱ₩Ⅺ⍓偡径

ㅴ奊䒙Ɂᵱ壥⭪⚔丣彂㌉↔䃈㭸䬅ɀ㮘䬅ɀ忣晛⭠ặㅺ䒙孁⚔丣Ɂ

•⣦㜀䒕󰶓弥䥟濇暖⅞⬈󱂊堩仒䗨䬅德⅞⍇濇孛䘺ᵮ暖⅞䗨⅞⍇Ɂ奊㏜󱂊恌䒙㭸恌

Ṛ⍓偡径ㅴ⌻Ẉㅺ奊䒙Ɂ

•ᵱ壥⭪ṟẹ㚴㓽濃愵⯂ɀ东⺄ㅺ㮘䪭濄㌶⃉⅞栲⍇ㅺ弿栲⍇Ɂ󱂊恌䗨栲ㆫ⍓偡⚌

樼徃㔯廐ㅺ⪼⚌樼䒙⋯丨Ṛ濇⍓偡Ṿ径ㅴ⌻Ẉㅺ奊䒙Ɂ

•⼩柟ᶞ䒙㷴ợ䒌䉐䨯䗨䒙㷴㌶⸋Ɂ⣦㜀ợ䒌䗨ᵱ㖓䉐䨯䗨䒙㷴㌶⸋濇⍓偡径ㅴ㿏

㿢Ɂ

•⺷䧞孧堩仒ᵱ偡↚ℛㅺ↚䁑㕚濇↚ℛ↦⍓偡㰨㹳Ɂ孛␌孆晚⒒ỿ岋丳摤⒪Ɂ䧞孧

堩仒ᶑợ䒌䗨↚ℛ↦㖓⫭⃌䗨Ɂ⚌㫇⶜ⵉỀ㛅Ṛᵯ↚ℛ↦ᵱṾ㰨㹳濇Ẫ⣦㜀↚ℛ

↦㰨㹳↔⬈󱂊ᵸ㌉奊↔∄䁑◌ㅺ㿏㿭䪭䁑㷴㕚濇⍓偡径ㅴ㙭⬗䗨⌱ⷸɁ

•⺷㮘ㅺ󱁻Ḻ⹦䇍弿⃉󱂊恌恌Ṛ㕚濇䨯⋗῀㫆ợ䒌㚐堩仒ⷚⅫ㔑䒙嵓㔑嵓◌Ɂ彂乑

㐱Ề㚐堩仒⍓偡径ㅴ㿏㿢ㅺ奊䒙Ɂ孛侸䱟晚⒒ỿ岋丳摤⒪弿垰ὒ䍪Ɂ

•ᵱ壥兎垰㵩㱥䧞孧堩仒󱂊恌Ɂ孛⍵晚⒒ỿ岋丳摤⒪䒗孛㵩㱥䧞孧堩仒󱂊恌Ɂᵱ㫇

䟒䗨㵩㱥⍓偡径ㅴ㝵偦恌Ṛ䞘㋃ㅺ䒙㭸恌Ṛ乁乼亞旛濇Ḳ佰径ㅴ㹳㮘ɀ奊䒙ㅺ㿏

㿢Ɂ

•ᵱ壥㋃⚳ㅺ㒝堩䒙㷴䒙乪Ɂᵱ壥⚌䒙乪ᶑ敘弿垰㎑㌉濇󰵤ᵱ壥ợ䒌ᵲ󱁻Ḻ嬢⡫󱁶

䒌䗨⡾䒌㌶⸋⹚擣丣Ɂ⎊ⅽ⍓偡径ㅴ㿏㿢Ɂ

•ᵱ壥⭪愱䇍㒢⚌䒙㷴䒙乪ᵮ濇ᵱ壥嬍䒙㷴䒙乪㘘暖󰶓䁑㷴濇󰵤ᵱ壥㈭㉡䒙乪Ɂ⎊

ⅽ⍓偡Ṿ径ㅴ奊䒙ㅺ㿏㿢Ɂ

•㚐堩仒ᵱ彦⍬䒕帏ặ㫯亞ɀゃ夦⹦⶜ㅺ䰢䣂ᵱ㫇⶜濇ㅺ亞⭵䙜󱁸丳槰ㅺ䝉嬪䗨Ḟ

濃≩㉐₣䩉濄ợ䒌濇旈曂弽󰶠Ḟ䒕岃岇󱁻⫭⃌䗨󱁻ḺḞ䘵䛇ㅺ㉫⭠󱁻ợ䒌Ɂ

•₣䩉ⷸ⌻䘵䛇濇䟒ὁ󱁻ᵱṾ䌍⹨㚐堩仒Ɂ

•ᵱ壥ợ䒌ᵲ㉫⫾䗨埉₩ㅺ㙘㋆↚ℛ↦ᵱ⍰䗨ṟẹ↚ℛ↦Ɂ⎊ⅽ濇⚌↚ℛ⼎䌓󱂊⍓

偡ḋ䒃⹦⶜䗨樼⋯濇⍓偡径ㅴḋ␥㒩昀ㅺ䅪䀜濇ㅺ帏ặ⌻ẈɁ

⭳⼧

•㠤㝉䒙嵓㔑嵓◌㫇䟒⫭堩Ɂ⣦㜀䒙嵓㔑嵓◌⫭堩ᵱ㫇䟒濇⍓偡径ㅴ奊䒙Ɂ壥䟒嬈

⫭堩㔝㰹濇孛侸䱟⫭堩㚐堩仒䗨晚⒒ỿ岋丳摤⒪ㅺᵷᵾ䗨ỿⷸ⒪Ɂ

•⚌⬪救䗨ㆣ敘󱂊ợ䒌㚐堩仒濇ㅺᵲ󱁻Ḻ䄧䁋堩仒ᵤ峛ợ䒌㚐堩仒㕚濇䟒ὁᵱ⫾㚃

⚔ㆷ⹤䧻㆛弿垰彾栲Ɂ彾栲ᵱ崗⍓偡径ㅴ♄亞㮋佰䧶⿓Ɂ

•忣₱⚌敌䧻ㆷ⹤䪭㷣⸊樼䗨䌓⟧濃樼󰶓 80%濄󱂊擣㕚敘ợ䒌㚐堩仒Ɂ⬈󱂊堩仒ᵮ

⍓偡㙭⅁丷濇䂚⍲㮘㹘⍓偡Ṿ厡↔⬚󱁼ᵮɁ

•⺷擣㕚敘ᵱợ䒌㚐堩仒㕚濇孛󱁸救⾟⹤󱁸ㅺ䒙嵓㔑嵓◌Ɂ

•⹞嬒⚌擣㕚敘ợ䒌㚐堩仒⍲濇䒕ᵷ⬚弿垰ὁ󱂀Ɂ

•㬳ⷘ兗⭵㠤㝉ᵤ㪅⬈⡺堩仒䗨⫭堩⍔㖓⎊㋃⚳Ɂ⣦㜀⽡太㋃⚳䈚⽥濇㚐堩仒⍓偡

⛄厡ㅺᾢ壪濇径ㅴ⌻ẈɁ

•⫭堩/㈪⋜↱曆㛣/䧞㭸弫㹈◌/䧞㭸㹈㵩◌㕚濇孛䨽⚌䦗♞䗨㠓⪴ᵮɁ⎊ⅽ⍓偡崰

ὶㅺ⌻ẈɁ

•ᵱ壥䨽⚌⬈⡺堩仒ᵮ濇󰵤ᵱ壥⚌󱁻ᵮ㒢仒ṟẹ䇍␥Ɂ⎊ⅽ⍓偡♄⛄厡ㅺᾢ壪佰径

ㅴ⌻ẈɁ⭝㚐堩仒䗨ṟẹ㋃⚳⚫⍓偡径ㅴ奊䒙ㅺ㿏㿢Ɂ

•ᵱ壥⚌䧞孧堩仒䗨䙘㌉㭸㲥ᶑợ䒌䄧䁋堩仒Ɂ䄧䁋堩仒䗨ᵱ⫰⃌䄧䁋⍓偡径ㅴ䧶

⿓Ɂ

•ᵱ壥⚌⬈⡺堩仒⏌♘㒢仒ṟẹ䇍␥濇󰵤ᵱ壥嬍厡⍚❪䥓⚌⬈⡺堩仒⏌♘Ɂ⣦㜀㙭

厡⍚濇⭳∌䇍⍓偡Ṿ弿⃉ⷚ㌉奊↔󱂊恌䒙㭸恌Ṛ濇径ㅴ㒩昀ㅺ㿏㿢Ɂ

•ᵱ壥⭪∌㡱䇍㒢⚌䧞孧堩仒㭸㲥䙘㌉⎝㈦䗨⚔㔝Ɂ弽㞛⍓偡⭝∌㡱䇍㙭岃曆⻕

␱Ɂ

•䟒ὁ㋶㒢⅞㯅㮘Ɂ⺷㋶㒢㮘弫䥯ᵱ₩Ⅺ㕚濇⍓偡Ṿ㹳㮘濇⭝⬚󱁼径ㅴ㋃⚳Ɂ壥㠤

㝉ợ䒌䗨⫭堩㔝㰹㖓⎊㫇䟒濇孛侸䱟⫭堩㚐堩仒䗨晚⒒ỿ岋丳摤⒪ㅺᵷᵾ䗨ỿⷸ

⒪Ɂ

•ᵱ壥⭪堩㙭㴖ặ䗨刕䑚䪭ṟẹ⬝◌㒢↔㚐堩仒ᵮɁ⎊ⅽ⍓偡Ṿ嬍㮘弿⃉㚐堩仒濇

⿚≺䒙㭸乁乼濇径ㅴ奊䒙Ɂ

•ᵱ壥䒌󰶓桃␥󰾭唳ㅺ∌䇍⫭柣濇ㅺ䒌󰶓⮹䢞⋦⊞ɀ䰢⬪嬢⡫ㅺ凞㚓Ề␥䪭䇝㫮ⷸ

䒌⚞⍬Ɂᵱ壥⚌冝冚ㅺ󱁻Ḻ廊廪ᵮợ䒌Ɂ⎊ⅽ䧞孧堩仒⍓偡⅞䌔㒩昀Ɂ⍊⡺弼⍓

偡㋃⚳弽󰶠䇍␥Ɂ

•ᵱ壥⚌㚐堩仒ᵯ㒢仒󱁻Ḻ䒙◌堩仒ㅺ⬚󱁼Ɂ㮘㹘⍓偡厡ᵯ濇径ㅴ㋃⚳ㅺ㒩昀Ɂ

•㵩㱥㕚濇⼩柟῀㫆ợ䒌㚐堩仒ⷚⅫ㔑䒙嵓㔑嵓◌Ɂ♄ᶞ󱂊恌䗨栲ㆫ⍓偡㫇ṉ樼徃

㔯廐濇Ḳ佰⍓偡径ㅴ⌻ẈɁ

•ᵱ壥䒌㮘㱻㴈ᶟ䧞孧堩仒Ɂ⎊ⅽ⍓偡径ㅴ奊䒙Ɂ

•㵩㱥↱曆㛣/䧞㭸弫㹈◌⍲濇孛㑊㋭ṟẹ㮘Ⅺ濇ợ󱁻⌼ⷖɁ⣦㜀㙭㮘㫯䒽濇⍓偡径

ㅴ奊䒙Ɂ

•㈪ᵯ↱曆㛣⍲濇ᵱ壥奊㏜㚐堩仒䗨愵⯂恌ṚɁ⎊ⅽ⍓偡径ㅴ⌻ẈɁ

•ᵱ壥奊㏜㚐堩仒䗨弿栲⍇恌ằㅺ摁伩䆫Ɂ⎊ⅽ⍓偡径ㅴ⌻ẈɁ

•⺷⎐↔晛⡔ᵸ⍓偡㙭晛⅟㕚濇孛῀㫆ợ䒌㚐堩仒ⷚ㔑⹤䒙嵓㔑嵓◌Ɂ⣦㜀⅞䌔晛

⅟濇⍓偡径ㅴ㒩昀Ɂ

•忉㌋◌堩仒䗨䒙㯄濕

- ⷸṉ㫇䟒䗨㛥⾋濃+濄⏰濃–濄㌶⃉Ɂ

- ᵱ⻻愱⡱₩䒙Ɂ

ᵱ壥ợ䒌ĥ⹞嬒䗨ợ䒌㚃Ħⵖ↔㚃䗨䒙㯄Ɂ

- ᵱ壥⭪䒌弫䗨䒙㯄䒽⚌忉㌋◌堩仒󱂊Ɂ

- ᵱ壥㵛䒌ᵱ⍰䯟⛯䗨䒙㯄濇󰵤ᵱ壥㵛䒌㔔㕋䒙㯄Ɂ

- ᵱ壥䙘㌉䁮㌉䒙㯄Ɂ

- ᵱ壥嬍䒙㯄䝑嵓濇ᵱ壥㈪⋜ɀ∄䁑䒙㯄濇󰵤ᵱ壥⭪䒙㯄ㆸ↔㿏ᶑɁ⣦㜀䒙㯄㚎

㫇䟒⹧仒濇⍓偡Ṿ䅪䀜ㅺ径ㅴ㴖ặ㰨㹳濇径ㅴ㿠Ẉㅺ⌻ẈɁ⣦㜀奊㏜↔㴖ặ濇

孛䒌㮘⻟ⷹ㵩㱻Ɂ⣦㜀㴖ặ奊䠔↔嬢⡫濇孛㑊旈ṉ忣₱䙘㌉㌉奊Ɂ

- ᵱ壥㒢⚌₣䩉⍓ṉ⢃↔䗨⚔㔝Ɂ⣦㜀⎂␡󰶋䒙㯄濇孛䨯⋗⮕⊟Ɂ

•↚径⒪⭝♄ᵱ忙⫬㚐ㆯ󱂑ᶑ䗨存㕲佰径ㅴ䗨㋃⚳㣦ᵱ岃岇Ɂ

⬈󱂊堩仒㖢䢞

TSB 1110655125_(01_CS).indd 2 8/7/2014 6:14:05 PM

CLEANING

RESET TIMER OPERATION

321

OPERATION濃乣凖濄

RESET㉭搒

濃渨凖濄

TIMER / CLEANING

1㉭濕㰣ㆤ晤䗨⛦䙘㔝⍵䥟∌䗢

⍚㭸䧻Ɂ

2㉭濕嬍㭸㲥兎∌㎫㎪濇󱂒㉭ᵤ

ᵯⅽ῀㫆Ɂ

3⭝󰶓㮘⷗㔝⍵濇孛ㆯ∌孧処Ɂ

K⡫弫㹈◌

1. ㆷ⹤弿栲⍇㞠㝩濇㈪ᵯ䧞㭸弫㹈◌Ɂ

2. ⫭堩弫㹈◌Ɂ濃⌦夥悱Ṛ埌ᶑ䗨孊个ὅ⿓濄Ɂ

堩廡䒙㯄濃⺷ợ䒌㕄丣㐱Ề㕚Ɂ濄

1. ㈪ᵯ㸵䘺Ɂ

2. ㉭䃋濃+濄⏰濃–濄ằ仒㌶⃉ 2 処㔔䒙㯄濃AAA ⛯濄Ɂ

㕚搃嬢仒

1. 䒌搩䩸⭺㌌ Ɂ

⣦㜀⫾㕚◌㉫䢞敎䀥濇ⅽ廐↔㌉ᵯ㛉䗨㫉樈 2Ɂ

2. ㉭ㅺ濕孧処㕚敘Ɂ

3. ㉭濕嬢⫾㕚敘Ɂ

忉㌋◌愱仒

䒌搩䩸⭺㌌ ㅺ

1. ㈪ᵯ䒙㯄Ɂ

2. ㉭Ɂ

3. ㌶⃉䒙㯄Ɂ

㱌濕

• ᵱ壥嬍󱁻ḺḞㆯ∌䥟∌䗢⍚㭸䧻Ɂ

• ⚌㜴󰶠弴垰㦅⹳ᵯ濇䗢⍚㭸䧻Ṿ兎∌⫾ằɁ

㱌濕

• ㌴ỿ䗨忉㌋◌㖓㕄丣䯟⛯濇󰵤⍓ṉ䒌Ề㙭丣㐱ỀɁ⣦㜀晤壥㙭丣䗨㌋↚濇孛

⌦敩⫭堩存㕲ᶑĥ⣦ẹ彂㌉忉㌋◌弿垰㙭丣㐱ỀĦɁ

• ⚌㙭丣㐱Ềᶑ濇⺷䒌㆛Ⅻ㔑䧞孧䗨䒙㷴㕚濇忉㌋◌⭪⿆⡱ᶞↁ⤯䈚ℙ

濃PRESETɀTIMER ⏰CLOCK ⭪弸♂ↁ⤯䈚⽥濄Ɂ

ʓ丆⡺ὅ⍛⌵⭨◌

ʔ⎓∌/῀㫆㉭搒

ʕ㦅⹳彭㉍㉭搒濃MODE濄

ʖ㶍⸊㉭搒濃TEMP濄

ʗ栲ㆫ廐徃㉭搒濃FAN濄

ʘ䗢⍚㭸䧻㎫㎪㉭搒濃SWING濄

ʙ♞⫾䗢⍚㭸䧻㉭搒濃FIX濄

ʚ⫾㕚◌⹤㉭搒濃ON濄

ʛ⫾㕚◌󱁸㉭搒濃OFF濄

ʜ嬢仒㉭搒濃SET濄

ʝ㵩旈㉭搒濃CLR濄

ʞ嬔⼪⏰柨嬢㉭搒濃PRESET濄

ʟ⊹奊㉭搒濃ONE-TOUCH濄

ʠ樼∃䋫㉭搒濃Hi-POWER濄

ʡ処偡㉭搒濃ECO濄

ʢ暽杗㉭搒濃QUIET濄

ʣ其彦䛅䚄㉭搒濃COMFORT SLEEP濄

ʤ弫㹈◌愱仒㉭搒濃FILTER濄

ʥ嬢⫾㕚搃㉭搒濃CLOCK濄

ʦ㠤㝉㉭搒濃CHECK濄

ʧ愱仒㉭搒濃RESET濄

㉭ĥONE-TOUCHĦ㉭搒⬂䌔⃌兎∌弴垰濇弽㖓ᶞ⃌䍧⍨⚔⊞󱁽⛯㳬岝佩䗨ᾳ⣡ㆤ

⫾↚䗨∃偡Ɂ⫾↚䗨嬢仒Ṿ㌋↚㶍⸊㭸㲥⺞⸊ɀ㭸㲥㔝⍵⏰󱁻Ḻ嬢仒濇ṉἣợ「⍓

ṉ彭㉍ợ䒌ĥONE-TOUCHĦ㉭搒Ɂ⣦㜀ᾳ⣡󱁻Ḻ嬢仒濇⍓ṉḲᶀ刁堩仒䗨嬜⡾󱁻

Ḻ㐱Ề∃偡ᶑ弿垰彭㉍Ɂ

㉭濕⹤⤯弴垰Ɂ

剉壥兎∌彭㉍↚ℛㅺḩ栲ㆫ弴垰

1. ㉭濕彭㉍ AɁ

2. ㉭濕嬢⫾ㆤ晤䗨㶍⸊Ɂ

3. ㉭濕彭㉍ AUTOɀLOW ɀLOW+ ɀMED ɀMED+ ㅺ

HIGH Ɂ

1. ㉭濕彭㉍↚ℛ ㅺḩ栲ㆫ Ɂ

2. ㉭濕嬢⫾ㆤ晤䗨㶍⸊Ɂ

↚ℛ濕㙤Ẳ 17°C濇ḩ栲ㆫ濕㕄㶍⸊㉫䢞

3. ㉭濕彭㉍ AUTOɀLOW ɀLOW+ ɀMED ɀMED+ ㅺ

HIGH Ɂ

ᶞ󰶋旈㷣濇Ṿ兎∌㌋↚彦⸊䗨↚ℛ⾋偡Ɂ

1.㉭濕彭㉍旈㷣 Ɂ

2.㉭濕嬢⫾ㆤ晤䗨㶍⸊Ɂ

兎∌㌋↚⬈㶍⏰㭸㲥ṉ∄⽏↚ℛ弴垰濃ᵱ≩㉐ DRY ⏰FAN ONLY 㦅⹳濄

㉭濕⹤⤯⏰῀㫆弴垰Ɂ

⚌㇢ᵱ↔忉㌋◌ㅺ忉㌋◌㰅䒙䗨〩ℙᵯ

• ㉭RESET ㉭搒濇㕄晤ợ䒌忉㌋◌⮕⍓ṉ⎓∌ㅺ῀

㫆㚐堩仒Ɂ

• 弴垰㦅⹳嬢⫾ᶞ AUTOMATIC 弴垰濇柨嬢㶍⸊ᶞ

24°C ᵸ栲ㆫ弴垰ᶞ兎∌廐徃Ɂ

䧞孧弴垰㕚濇嬢⫾⫾㕚◌Ɂ

嬢⫾ ON ⫾㕚◌ 嬢⫾ OFF ⫾㕚◌

㉭濕嬢⫾ㆤ晤䗨 ON ⫾㕚◌Ɂ

㉭濕嬢⫾ㆤ晤䗨 OFF ⫾㕚◌Ɂ

㉭濕嬢⫾⫾㕚◌Ɂ ㉭濕嬢⫾⫾㕚◌Ɂ

㉭濕⌺㳬⫾㕚◌Ɂ ㉭濕⌺㳬⫾㕚◌Ɂ

㬳㕉⫾㕚◌₥嬜䒌㆛⍰㕚嬢⫾ ON ⏰OFF ⫾㕚◌濇ᵸṾ㬳⢍㼤㲟Ɂ

嬢⫾㬳㕉⫾㕚◌

㉭濕嬢⫾ ON ⫾㕚◌Ɂ

㉭Ɂ

㉭濕嬢⫾ OFF ⫾㕚◌Ɂ

⚌濃 ㅺ濄㝫嬔敎䀥㚃敘㉭

㉭搒Ɂ

• 㼤㲟㬳⢍䗨⫾㕚◌㚃敘濇Ṿ㉫䢞ᶈᶎ䬑⢘濃 ɀ 濄Ɂ

㱌濕

• ὁ㉥忉㌋◌䗨ὅ⍛⍓Ẅ廷↔⬈󱂊堩仒濖⎊ⅽ濇Ṿ⅞䌔㙤擣 15 Ⅺ搃䗨⹚彃Ɂ

• ⭪ὁ⪼嬢仒䒌󰶓ᵯᵤ㪅䙜⍰䗨弴垰Ɂ

兎∌㌋↚ㆣ敘弿垰処偡濃ᵱ≩㉐ DRY ⏰FAN ONLY 㦅⹳濄

㉭濕⹤⤯⏰῀㫆弴垰Ɂ

㱌濕↚ℛ弴垰濖嬢⫾䗨㶍⸊⭪⚌ 2 ⭳㕚󱂊兎∌⊫樼濇㬳⭳㕚⊫樼 1 ⸊濃㙤⡾⊫樼

2 ⸊濄Ɂ

↚ℛ/ḩ栲ㆫ弴垰

旈㷣弴垰

樼∃䋫弴垰

処偡弴垰

ᶘ㕚㐱Ề

⫾㕚◌㐱Ề

ợ䒌↱K⡫

㭸㲥㔝⍵

忉㌋◌

⊹奊

兎∌弴垰

TSB 1110655125_(01_CS).indd 3 8/7/2014 6:14:05 PM

FIX

SWING

ONE-TOUCH

MODE

FAN

MODE

FAN

MODE

Hi POWER

SWING

FAN

FIX

QUIET

Hi POWER

ONE-TOUCH

COMFORT

SLEEP

(

)

嬢⫾ᾳ⣡弴垰濇ỿṉ⍲ợ䒌Ɂ㚐堩仒Ṿ嬔⼪嬢仒濃ᵱ≩㉐㭸㲥㔝⍵濄濇ỿṉ⍲

ợ䒌Ɂ

1. 彭㉍ᾳ⣡䗨弴垰Ɂ

2. ㉭ẳ 3 䤶搃濇嬔ẳ嬢仒Ɂ

㖢䢞 P 㝫嬔Ɂ

3. ㉭濕ợ䒌柨嬢䗨弴垰Ɂ

ṉ峩Ẳ栲ㆫ廐徃弿垰暽杗弴垰濃ᵱ≩㉐ DRY 㦅⹳濄

㉭濕⹤⤯⏰῀㫆弴垰Ɂ

㱌濕⚌㜴󰶠㛅Ṛᵯ濇䒕󰶓Ẳ柵杗䇝⾋濇QUIET 弴垰⍓偡㕄㰹㌴ỿ崗⢃䗨↚ℛɁ

ᶞ󰶋其彦䛅䚄濇兎∌㌋↚㭸㲥ⷚ兎∌󱁸㚞Ɂ

㉭濕ᶞ OFF ⫾㕚◌弴垰彭㉍ 1ɀ3ɀ5 ㅺ9 ⭳㕚Ɂ

㱌濕↚ℛ弴垰㕚濇嬢⫾䗨㶍⸊Ṿ⚌ 2 ⭳㕚󱂊兎∌⊫樼濇㬳⭳㕚⊫樼 1 ⸊濃㙤⡾

⊫樼 2 ⸊濄Ɂ

€Ⅻ㔑䒙嵓㔑嵓◌Ɂ

弫㹈◌愱仒濃ḩ㜴󰶠㚞⛯濄

FILTER ㉫䢞㿓䀝Ḓ濖⼩柟㵩㱥弫㹈◌Ɂ

壥󱁸救㉫䢞㿓濇㉭⬈󱂊堩仒ᵮ䗨 RESET ㉭搒ㅺ忉㌋◌ᵮ䗨 FILTER ㉭搒Ɂ

⬈󱂊堩仒⏰忉㌋◌

• ⼩壥㕚䒌㷣ⵧ㵩㱥⬈󱂊堩仒⏰忉㌋◌Ɂ

• ᵱ偡ợ䒌㯡㰝ɀ䥤愮↦ɀㇿ₭䯭ㅺ≺⫊⡨䍪䗨旈⭼◌Ɂ

1. ᵭⅪ搃ὁ㈈∃偡濕䧥䂚愱⎓ㅺⅫ㋆ᶞ ON 䗨3 Ⅺ搃󱂊濇忣₱㼤㲟㚐堩仒Ɂ

2. ⺷㚐堩仒弴垰㕚濇⍓偡Ṿ⎐↔ᵤ󰶠廟⼒䗨⏸◷⡔Ɂ弽㖓㫇⶜䗨濇♄ᶞ⏸◷⡔

⍓偡㖓➵㓽儌値/㒚亍⹹峛䗨Ɂ

䧞孧ⵉỀ㛅Ṛ

忣₱⬈󱂊堩仒ᶑ䗨㷣㭸径ㅴ䗨兑⏗Ɂ

1. ⣦㜀⚌ĥ↚ℛĦㅺĥ旈㷣Ħ㦅⹳ᶑ㉭ᵤ㪅㉭搒濇栲ㆫ⭪之乑

弴垰 20 Ⅺ搃濇䂚⍲兎∌󱁸救Ɂ弽⭪ℳ⭵⬈󱂊堩仒ᶑ䗨㷣㭸Ɂ

2. 壥䨯⋗῀㫆㚐堩仒濇⚌ 30 䤶󱂊󱂒㉭ 2 㪅Ɂ

㶍⸊

弴垰

⬈⡺㶍⸊ ⬈󱂊㶍⸊

↚ℛ 21°C ~ 43°C 21°C ~ 32°C

旈㷣 19°C ~ 43°C 17°C ~ 32°C

⣦㜀㙭 2 ᶎ䧞孧⫭堩⚌䙜曄張䗨ằ仒濇ⅽ⊹䉐ợ䒌⍨ᶎ⬈󱂊堩仒䗨忉㌋◌Ɂ

忉㌋◌ B 嬢仒Ɂ

1. ㉭⬈󱂊堩仒ᵮ䗨 RESET ㉭搒濇ㆷ⹤䧞孧Ɂ

2. ⭪忉㌋◌㉫⍵⬈󱂊堩仒Ɂ

3. 䒌搩䩸⭺柚ẳ忉㌋◌ᵮ䗨㉭搒Ɂ㖢䢞⮳ᵮ⭪⅞䌔ĥ00ĦɁ

4. ⚌㌌䗨⍰㕚㉭ ɁĥBĦ⭪⅞䌔⚌㖢䢞⮳ᵮ濇ĥ00Ħ⭪㳬⢕濇佰

䧞孧⭪󱁸救Ɂ嬔⼪忉㌋◌ BɁ

㱌濕1. 愱⡱ᵮ彔㫉樈⭪忉㌋◌愱仒ᶞ AɁ

2. 忉㌋◌ A 㰅㙭ĥAĦ㖢䢞Ɂ

3. 忉㌋◌䗨⅞⋦渼嬈嬢仒㖓 AɁ

㚐堩仒ᵱⵉỀɁ ↚ℛ⹦⶜ẲɁ

• 䒙㷴⾟⹤󱁸󱁸救Ɂ

• 䒙嵓㔑嵓◌堏㼤㲟濇Ⅻ㔑󰶋䒙㷴Ɂ

• 䒙㲥㔑嵓Ɂ

• 嬢⫾󰶋 ON ⫾㕚◌Ɂ

• 弫㹈◌堏㿔⭼➙⟂Ɂ

• 㶍⸊嬢⫾ᵱ㫇⶜Ɂ

• 敌䧻ㆷ⹤Ɂ

• ⬈⡺堩仒䗨弿栲⍇ㅺ⅞栲⍇堏斟⟂Ɂ

• 栲ㆫ廐徃⢎ẲɁ

• 弴垰㦅⹳ᶞ FAN ㅺDRYɁ

弴垰⏰⾋偡

㒩昀㋶旈濃㠤㝉䀝濄

忉㌋◌ A-B 彭㉍

柨嬢弴垰

兎∌愱⎓弴垰

暽杗弴垰

其彦䛅䚄弴垰

ὁ󱂀

兎㵩㱥弴垰濃ḩ↚ℛ⏰旈㷣弴垰濄

QUIET

㚐ḋ␥嬢嬅ᶞ⍓⚌⌵䒃῀䒙⍲濇兎∌ṉᵲ῀䒙↱䙜⍰䗨㐱Ề㦅⹳愱㔔⎓∌Ɂ

ὅ⿓

㚐ḋ␥⅞⋦㕚濇兎∌愱⎓∃偡⋗嬢⫾⚌ ON ằ仒Ɂ

⣦㜀ᵱ晤壥孉∃偡濇孛⭪󱁻嬢⫾ᶞ OFFɁ

⣦ẹ⌺㳬兎∌愱⎓

1. ㉭ẳ⬈󱂊㚞ᵮ䗨 [RESET] ㉭搒 3 䤶搃濇⌺㳬弴垰Ɂ

濃⭪⌵⅞ 3 㪅㌴䢞杗濇Ẫ OPERATION ㉫䢞㿓ᵱ敎䀥濄

2. ㉭ẳ⬈󱂊㚞ᵮ䗨 [RESET] ㉭搒 3 䤶搃濇嬢⫾弴垰Ɂ濃⭪⌵⅞ 3 㪅㌴䢞杗濇

ᵸOPERATION ㉫䢞㿓敎䀥 5 㪅/䤶濇㉥乑 5 䤶濄

• 孛≣㐱Ề ON ⫾㕚◌⏰ OFF ⫾㕚◌Ɂ

㱌濕兎∌愱⎓弴垰渼嬈嬢⫾ᶞ ONɁ

TSB 1110255127_EN MA.indb 8TSB 1110255127_EN MA.indb 8 02/07/15 3:07 PM02/07/15 3:07 PM

1110255127

TSB 1110255127_EN MA.indb 9TSB 1110255127_EN MA.indb 9 02/07/15 3:07 PM02/07/15 3:07 PM

This manual suits for next models

Table of contents

Languages:

Other Toshiba Split Type Air Conditioner manuals

Toshiba

Toshiba RAS-10N3KV2 Series User manual

Toshiba

Toshiba RAS-167SKV User manual

Popular Split Type Air Conditioner manuals by other brands

Samsung

Samsung AQ09W8WE Owner's instructions

Toshiba RAS-H10S3KS-M User manual

Popular Split Type Air Conditioner manuals by other brands
