T+A Elektroakustik POWER BAR 2+3 User manual

Bestell Nr. / Order no. 9103 –0492 DE / UK

Gebrauchsanweisung
Operating instructions
POWER BAR 2+3
POWER BAR 2+5

2

3
Willkommen.
Wir freuen uns, dass Sie sich für ein -Produkt entschieden haben. Mit Ihrer neuen Netzleiste
POWER BAR haben Sie eine Filter- und Schutzeinrichtung erworben, die speziell für die klang-
liche Optimierung hochwertiger HiFi-Komponenten entwickelt wurde.
Sie hält Störeinströmungen aus dem Versorgungsnetz von der Anlage fern, verhindert, dass sich
die einzelnen Komponenten der Anlage gegenseitig beeinflussen und unterbindet wirkungsvoll
Störungen, die durch vagabundierende Masse- und Mantelströme entstehen.
Zusätzlich ist die Steckerleiste mit einem Überspannungsschutz ausgestattet, der
Spannungsspitzen vermindert, wie sie häufig bei Gewittern oder Schaltvorgängen auftreten, und
somit die angeschlossene, hochsensible HiFi-Elektronik in vielen Fällen vor Beschädigung und
Zerstörung schützt.
Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen zukünftig ein ungestörtes
Hörvergnügen durch Ihre Netzleiste POWER BAR.
elektroakustik GmbH & Co KG

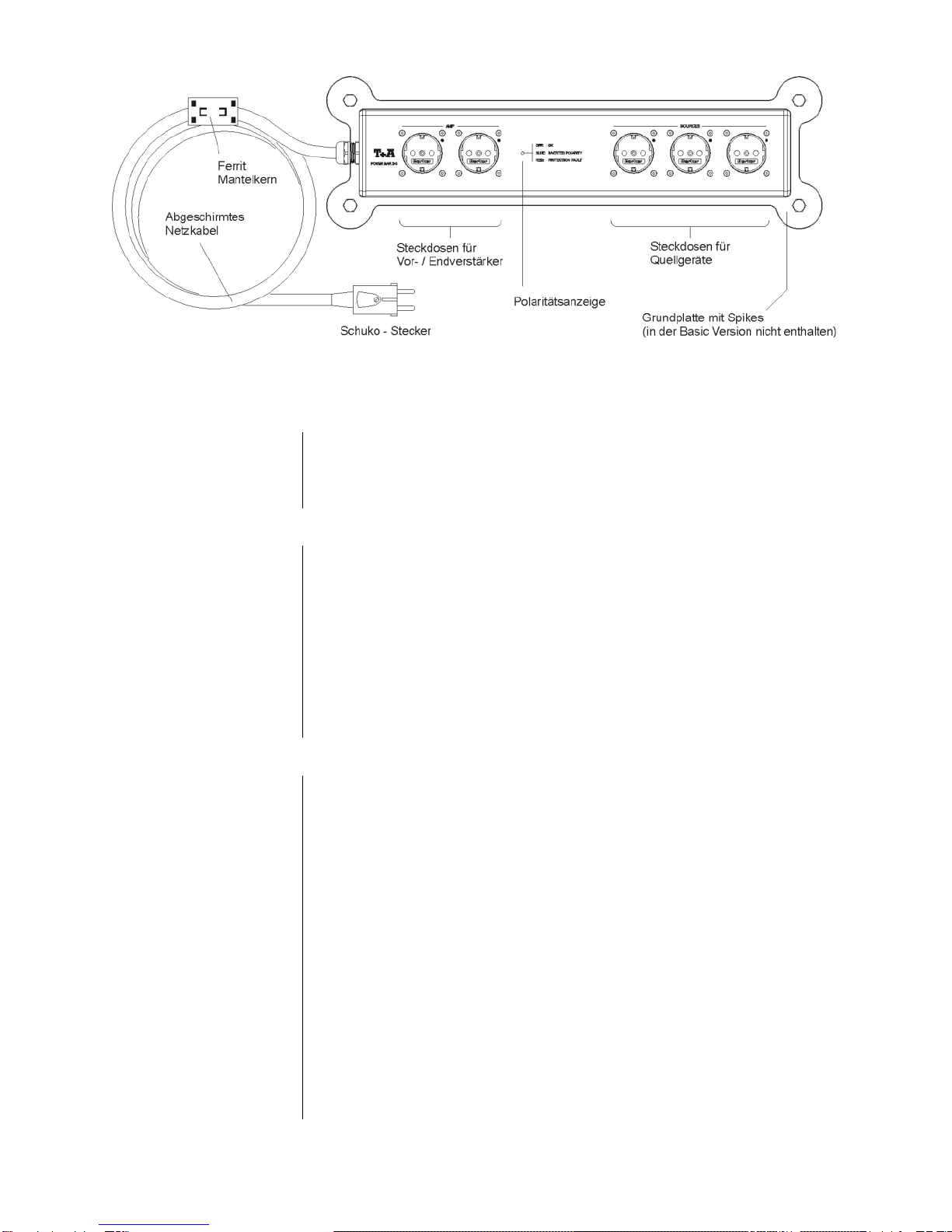

POWER BAR 2+5
POWER BAR 2+3

Die POWER BAR ist ausschließlich zur Versorgung von Audiogeräten konzipiert.
Schließen Sie bitte keine anderen Geräte an. Stellen Sie sicher, dass durch die
angeschlossenen Geräte die maximale Gesamtbelastbarkeit (siehe Technische
Daten) der POWER BAR nicht überschritten wird.

4
Störungen können durch eine Reihe unterschiedlicher
Mechanismen auf eine HiFi-Anlage einwirken. Jeder möglichen
Einwirkung muss durch geeignete Maßnahmen begegnet
werden.
Störeinstrahlung
Hochfrequente elektromagnetische Störfelder sind heutzutage
allgegenwärtig. Die Netz- und Verbindungskabel einer HiFi-
Anlage stellen gute Antennen dar, die diese Felder aufnehmen
und in die angeschlossenen Geräte weiterleiten. Die POWER
BAR Netzleiste und die POWER LINE Netzkabel sind rundum
komplett abgeschirmt. Elektrische Felder werden durch diese
Abschirmung von den Innenleitern ferngehalten und zur Erde
abgeleitet. Der Leiteraufbau in den -Netzkabeln ist so
strukturiert, dass keine offenen Leiterschleifen bestehen und
magnetische Felder nicht einkoppeln können.
Störeinströmung aus
dem Netz
Auch die Leitungen der Netzversorgung wirken wie Antennen.
Zudem sind an das elektrische Versorgungsnetz in der Regel
eine Reihe von stark störenden Geräten wie Computer, Schalt-,
Steueranlagen und Maschinen angeschlossen, die ein ganzes
Spektrum von Störungen in das Netz einschleusen. Diese
Störungen werden über das Netz weitergeleitet und gelangen so
auch in die empfindlichen HiFi-Geräte. -HiFi-Komponenten
besitzen zwar interne Netzfilter, die gegen derartige
Einströmungen schützen, besser als der Schutz im Gerät ist es
jedoch, die Störungen bereits außerhalb des Gerätes zu
unterdrücken. Hierzu enthält die POWER BAR Leiste
wirkungsvolle symmetrische PI-Filter mit stromkompensierten
Induktivitäten, die breitbandig Netzstörungen von der Anlage
fernhalten. Ergänzt wird diese Filterung durch Ferritmantelkerne,
die auf den Ummantelungen der POWER BAR Zuleitung sowie
der POWER LINE Netzkabel angebracht sind. Die Ferritkerne
dämpfen Störfelder und verhindern ihr Eindringen in die Anlage,
sowie ihre Weiterleitung von Gerät zu Gerät.

5
Der Ferritmantelkern auf der POWER BAR Zuleitung kann
verschoben werden um die Wirkung auf unterschiedliche
Frequenzspektren abzustimmen. Beim Auftreten eines
Störspektrums wird der Ferritmantelkern so lange verschoben,
bis sich ein optimales Klangergebnis ergibt.
Störeinströmung aus
anderen Geräten der
Anlage
Nicht nur externe Geräte erzeugen Störungen. Auch die Geräte
einer HiFi-Anlage selbst, insbesondere digitale Komponenten
können Störungen erzeugen. Das -Netzfilterkonzept
verhindert die Weiterleitung dieser Störungen über die
Netzverdrahtung. Zu diesem Zwecke sind die Steckdosen
sternförmig verdrahtet und die Quellgerätesteckdosen
untereinander mit jeweils separaten Mantelstromfiltern
entkoppelt.
Polaritätsanzeige
Bei vielen hochwertigen HiFi -Komponenten ist die Polung des
Netzsteckers keineswegs egal. Je nach Wickeltechnik des
Netztrafos und der Netzteilauslegung kann die
Netzsteckerpolung einen durchaus gravierenden Einfluss auf die
Klangqualität der Wiedergabe haben. Um die richtige Polung zu
ermitteln besitzt die POWER BAR Leiste eine optische
Polaritätsanzeige. Der Netzstecker der POWER BAR sollte so
eingesteckt werden, dass die Polaritätsanzeige aus bleibt. Bei
dieser Polung ist der mit einem Punkt gekennzeichnete Pol der
Netzsteckdosen der Phasenanschluss; er sollte mit dem
entsprechend gekennzeichneten Pol des jeweiligen HiFi Gerätes
verbunden werden. Bei Verwendung der POWER LINE ist
nur der gekennzeichnete Pol des Schukosteckers auf den
gekennzeichneten Pol der POWER BAR zu stecken, die richtige
Polung am jeweiligen -Gerät ergibt sich automatisch, da die
von uns verwendeten Euro-Kaltgerätesteckverbinder nur eine
Polungsmöglichkeit zulassen und damit verpolungssicher sind.
Überspannungsschutz

Moderne HiFi Geräte sind sehr empfindlich gegen
Überspannungen, die z. B. durch Blitzschlag im Versorgungsnetz
auftreten können. Um die Sicherheit für die angeschlossenen
Komponenten zu erhöhen beinhaltet die POWER BAR Netzleiste
einen integrierten Überspannungsschutz. Dieser kann Ströme bis
über 10000 Ampere ableiten und hält so in fast allen Fällen
gefährliche Überspannungsspitzen von den angeschlossenen
Geräten fern. Wenn z. B. nach einem Blitzschlag andere
Elektrogeräte in Ihrem Hause Schaden genommen haben, sollten
Sie den Überspannungsschutz der POWER BAR überprüfen.
Sollte der Überspannungsschutz ausgelöst haben, leuchtet die
Polaritätsanzeige rot. In dem Fall sollten Sie die POWER BAR
von Ihrem Fachhändler überprüfen lassen, denn der
Überspannungsschutz kann ähnlich einer Sicherung durch Span-
nungsspitzen zerstört werden und damit die Schutzwirkung
verlieren!

6
Aufstellung

Die POWER BAR ist für die Aufstellung auf Spikes vorgesehen.
Die Aufstellung auf Spikes ermöglicht einen stabilen Stand und
garantiert durch die Entkopplung vom Boden die bestmögliche
Klangqualität.
Um Verletzungen und Beschädigungen zu vermeiden, gehen Sie
mit den extrem spitzen Spikes äußerst vorsichtig um und stellen
Sie die POWER BAR so auf, dass sie für Kinder nicht erreichbar
ist.
Bitte beachten Sie, dass empfindliche Böden durch die spitzen
Spikes beschädigt werden können.
Die Aufstellung darf nur an einem gut belüfteten, trockenen Ort
erfolgen, wobei direkte Sonneneinstrahlung und die Nähe von
Heizkörpern zu vermeiden sind. Das Gerät darf nicht in der Nähe
von wärmeproduzierenden, wärmeempfindlichen oder leicht
brennbaren Gegenständen bzw. Geräten aufgestellt werden.
Es dürfen keine wärmeisolierenden Gegenstände (z. B. Decken)
direkt auf das Gehäuse gestellt werden. Stellen Sie keine offenen
Flammen, wie z. B. Kerzen auf die POWER BAR.
Schützen Sie die POWER BAR vor Tropf- und Spritzwasser und
stellen Sie keine Blumenvasen oder andere Gefäße mit
Flüssigkeiten auf die POWER BAR.
War die POWER BAR größerer Kälte ausgesetzt (z. B. beim
Transport), so ist mit der Inbetriebnahme zu warten, bis sich die
POWER BAR auf Raumtemperatur aufgewärmt hat und das
Kondenswasser restlos verdunstet ist.
Anschluss

Die POWER BAR darf nur an einer vorschriftsmäßig geerdeten
Schutzkontaktsteckdose betrieben werden. Sämtliche
Netzversorgungsanlagen, an die die POWER BAR
angeschlossen wird, müssen den geltenden Bestimmungen
entsprechen und fachgerecht von einem zugelassenen
Installationsbetrieb ausgeführt sein. Bei längerer Nichtbenutzung
sollte der Netzstecker der POWER BAR aus der Steckdose
gezogen werden.
Es dürfen nicht mehrere POWER BAR-Netzleisten hinter-
einander geschaltet werden.
Netzkabel müssen so verlegt werden, dass keine Gefahr der
Beschädigung (z. B. durch Trittbelastung oder durch
Möbelstücke) besteht. Besondere Vorsicht ist dabei an den
Steckern, Verteilern und an den Anschlussstellen des Gerätes
geboten. Auf den Netzstecker darf keine übermäßige
Krafteinwirkung ausgeübt werden.
Abziehen des Netzsteckers trennt die POWER BAR bei Wartung
oder Servicearbeiten vom Netz. Bitte achten Sie darauf, dass der
Stecker ohne Schwierigkeiten zugänglich und benutzbar ist.
Bei Beschädigungen oder bei Verdacht auf eine nicht
ordnungsgemäße Funktion des Gerätes sollte sofort der
Netzstecker gezogen und das Gerät zur Überprüfung in eine
autorisierte Fachwerkstatt gegeben werden.

7
Bestimmungsgemäßer
Gebrauch

Die POWER BAR ist ausgelegt für den Betrieb in gemäßigtem
Klima. Zulässiger Betriebstemperaturbereich +10 … +35. C
Die POWER BAR ist ausschließlich zur Versorgung von
Audiogeräten konzipiert. Schließen Sie bitte keine anderen
Geräte an. Stellen Sie sicher, dass durch die angeschlossenen
Geräte die maximale Gesamtbelastbarkeit (siehe Technische
Daten) der POWER BAR nicht überschritten wird.
Geräte-zulassung und
Konformität mit EG-
Richtlinien
Das Gerät entspricht im Originalzustand allen derzeit gültigen
deutschen und europäischen Vorschriften. Es ist zum
bestimmungsgemäßen Gebrauch in der EG zugelassen.
Durch das am Gerät befindliche Zeichen erklärt die
Konformität mit den EG-Richtlinien 2014/35/EU, 2009/125/EU,
2011/65/EU + 2015/863 und der 2012/19/EU und den daraus
abgeleiteten nationalen Gesetzen.
Die unveränderte, unverfälschte Werksseriennummer muss
außen am Gerät vorhanden und gut lesbar sein! Die
Seriennummer ist Bestandteil unserer Konformitätserklärung und
damit der Betriebszulassung des Gerätes! Seriennummern am
Gerät und in den original Begleitpapieren (insbesondere
den Kontroll- und Garantiezertifikaten) dürfen nicht entfernt oder
verändert werden und müssen übereinstimmen.
Bei Verstoß gegen diese Bestimmungen gilt die
Konformitätszusage von als widerrufen und ein Betrieb des
Gerätes innerhalb der EG ist untersagt und aufgrund geltender
EG und nationaler Gesetze unter Strafandrohung verboten.
Durch Umbauten am Gerät oder durch Reparaturen oder
sonstige Eingriffe von nicht von autorisierten Werkstätten
oder sonstigen Dritten verliert das Gerät seine Zulassung und
Betriebserlaubnis.
An das Gerät dürfen nur original Zubehörteile oder solche
Zusatzgeräte angeschlossen werden, die ihrerseits zugelassen
sind und allen geltenden gesetzlichen Vorschriften genügen.
Auch mit Zusatzgeräten oder als Teil einer Anlage darf das Gerät
nur zu den im Abschnitt 'Bestimmungsgemäßer Gebrauch'
genannten Anwendungen eingesetzt werden.
Entsorgung des
Gerätes

Für die spätere Entsorgung dieses Produkts stehen örtliche
Sammelstellen für Elektroschrott zur Verfügung.

8

9
Welcome.
We are delighted that you have decided to purchase a product. Your new POWER BAR is
mains distribution panel, which incorporates filters and other protective circuitry specially de-
signed to optimise the sound of high-quality Hi-Fi components.
The POWER BAR absorbs interference borne on the mains supply and thereby prevents it
reaching the system. It also prevents any interaction between the individual system components,
and effectively eliminates interference caused by stray earth and shield currents.
Severe voltage peaks and surges often occur in thunderstorms and when equipment is switched
on and off. The distribution panel is also fitted with a voltage surge protection system which
reduces these peaks, and thereby helps to avoid potentially terminal damage to the highly
sensitive Hi-Fi electronics connected to it.
We are grateful for the faith you have shown in our company in purchasing this product, and
hope you enjoy many hours of undisturbed listening pleasure provided by your POWER BAR
mains distribution panel.
elektroakustik GmbH & Co KG

All the components we use meet the European safety norms and standards which are
currently valid. The operation instructions are for your own good - please read them
carefully and observe them at all times.
POWER BAR 2+5
POWER BAR 2+3

The POWER BAR is exclusively designed for the supply of audio devices. Please do
not connect any other devices. Make sure that the connected devices do not exceed
the maximum power handling capacity (see technical data) of the POWER BAR.

10
Interference can affect a Hi-Fi system by several different routes,
and suitable measures need to be taken to avoid each potential
problem.
Radiated interference
In the modern world we are constantly surrounded by high-
frequency electro-magnetic interference fields. The mains leads
and inter-connects of a typical Hi-Fi system can act as aerials,
picking up these fields and passing them on to the devices to

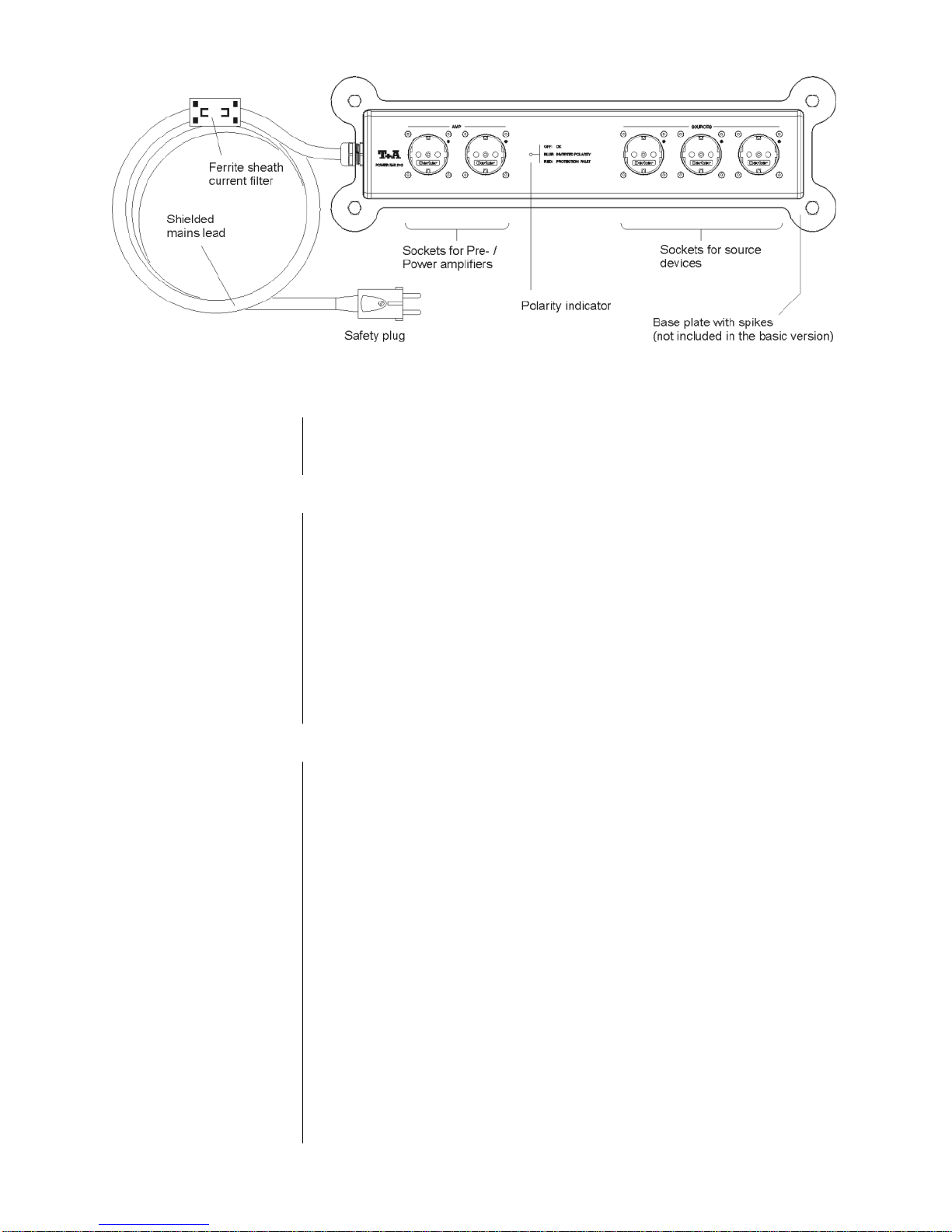

which they are connected. The POWER BAR mains panel and
POWER LINE mains leads are completely shielded all round,
and the shield prevents stray electrical fields reaching the internal
conductors; instead they are simply passed to earth. The
construction of the conductors in mains leads is arranged in
such a way that open conductor loops cannot arise, and this
means that magnetic fields cannot occur within them.
Mains-borne
interference
The wires of the mains power supply network also tend to act as
aerials. A further problem is that the mains supply is usually
connected to a wide range of equipment which generates
powerful interference, such as computers, switching units, control
systems and motors, all of which inject a broad spectrum of
interference into the mains supply. This interference is passed on
via the mains network and inevitably reaches the sensitive Hi-Fi
equipment - unless prevented. All Hi-Fi components feature
internal mains filters which guard against this type of incoming
interference, but it is always better to suppress the interference
before it reaches the equipment rather than provide protection
inside the unit itself. The POWER BAR provides effective
protection in the form of symmetrical PI filters with current-
compensated inductivity, and these filters absorb a broad band of
mains-borne interference and prevent it reaching the system. The
filters are complemented by ferrite rings which are fitted to the
outer sleeves of the POWER BAR supply cable and POWER
LINE mains leads. The ferrite rings suppress interference fields,
prevent them penetrating into the system, and also prevent them
passing from device to device.

11
The ferrite ring on the POWER BAR cable is movable, i.e. you
can re-position it to deal with the frequency spectrum which is
causing you problems. If interference occurs, adjust the position
of the ferrite ring until the optimum
Interference generated
by other system
components
It is not only external equipment which generates interference;
the individual components of a Hi-Fi system - especially digital
machines - can also cause problems. The design of the 
mains filter system prevents such interference reaching other
units via the mains wiring system. This is achieved by de-
coupling the source device sockets from each other using
separate shield current blocking filters. Additionally all the
sockets are wired in a star-type cabling from a central connecting
point.
Polarity indicator
The polarity of the mains connector can make a difference with
many high-quality Hi-Fi components, and it is important to
establish this correctly. The mains connector polarity can have a
significant influence on the quality of reproduced sound,
depending on the winding technology employed for the mains
transformer and the design of the mains power supply section.
The POWER BAR includes a visual polarity indicator which
enables you to check that polarity is correct. The mains plug
attached to the POWER BAR should be connected in such a way
that the indicator LED does not glow. If the polarity is set up in
this way, the marked terminal of each mains supply socket is the
phase line, and this should be connected to the correspondingly
marked terminal of the Hi-Fi unit connected to that socket. If you
use the POWER LINE, all you have to do is connect the
marked terminal of the safety mains plug to the marked terminal
of the POWER BAR, and all the units connected to the
distribution panel will have correct polarity automatically, since
the Euro mains connectors which we use are polarised, i.e. they
can only be connected one way round.
Voltage surge
protection

Modern Hi-Fi devices are very sensitive to voltage peaks and
surges which can occur in the mains power network due to a
lightning strike or other event. The POWER BAR mains
distribution panel includes an integral surge protection circuit
designed to widen the safety margin for the components
connected to the panel. This circuit can suppress currents of up
to 10000 Amps and more, and thereby prevents almost all
dangerous excess voltage peaks reaching the devices connected
to the system. If other electrical equipment in your house is
damaged by a lightning strike, please check the surge protection
circuit of the POWER BAR. In case of failure the polarity indicator
LED lights up red. Please note that, like a standard electrical
fuse, this circuit may be destroyed by a serious surge in voltage,
so it is essential to ask your specialist dealer to If you fail to
do this the protective effect of the system may be lost.

12
Installation

The POWER BAR is designed as standard for mounting on
spikes. Placing it on spikes ensures that the unit is stable when
positioned, as well as isolating it from the floor, thereby
guaranteeing optimum sound quality.
The spikes feature extremely sharp points, so please handle
them with great care to avoid injury and damage. It is important
to set up the POWER BAR in a position where children cannot
reach it.
Please note that the points of the spikes may damage delicate
floor surfaces.
The device should be set up in a dry, well-ventilated site, out of
direct sunlight and away from radiators. The unit must not be
located close to heat-producing objects or devices, or anything
which is heat-sensitive or highly inflammable.
Do not place heat isolating items such as cloth sheets on the
device. Do not place naked flame sources, such as candle lights
on the device.
Protect the unit from drips and splashes of water; never place
flower vases or fluid containers on the unit.
If the unit gets very cold (e. g. when being transported),
condensation may form inside it. Please do not switch it on until it
has had plenty of time to warm up to room temperature, so that
any condensation evaporates completely.
Connection

The device is intended to be connected to a properly installed
mains outlet with protective earth connector. If the unit is not to
be used for a long period, disconnect it from the mains supply at
the wall socket. Mains leads must be deployed in such a way that
there is no danger of damage to them (e. g. through persons
treading on them or from furniture).
It is not allowed to connect two or more POWER BARs in series.
Unplugging the mains plug will disconnect the device from the
mains for service and repair. Please make sure that the mains
plug is easily accessible.
If the unit is damaged, or if you suspect that it is not functioning
correctly, immediately disconnect the mains plug at the wall
socket, and ask an authorised specialist workshop to check
it.
Approved usage

The device is designed to operate in a temperate climate. The
range of permissible operating temperatures is +10 … +35°C.
The POWER BAR is exclusively designed for the supply of audio
devices. Please do not connect any other devices. Make sure
that the connected devices do not exceed the maximum power
handling capacity (see technical data) of the POWER BAR.

13
Approval and
conformity
with EC
directives
In its original condition the unit meets all currently valid European
regulations. It is approved for use as stipulated within the EC.
By attaching the CE symbol to the unit declares its conformity the
EC directives 2014/35/EC, 2009/125/EC, 2011/65/EC + 2015/863 and
2012/19/EC. and the national laws based on those directives. The
original, unaltered factory serial number must be present on the
outside of the unit and must be clearly legible! The serial number is a
constituent part of our conformity declaration and therefore of the
approval for operation of the device. The serial numbers on the unit
and in the original documentation supplied with it (in particular the
inspection and guarantee certificates), must not be removed or
modified, and must correspond. Infringing any of these conditions
invalidates conformity and approval, and the unit may not be
operated within the EC. Improper use of the equipment makes the user
liable to penalty under current EC and national laws.
Any modifications or repairs to the unit, or any other intervention by a
workshop or other third party not authorised by , invalidates the
approval and operational permit for the equipment. Only genuine 
accessories may be connected to the unit, or such auxiliary devices
which are themselves approved and fulfil all currently valid legal
requirements. When used in conjunction with auxiliary devices or as
part of a system this unit may only be used for the purposes stated in
the section 'Approved usage'.
Disposing of
this product

The only permissible method of disposing of this product is to take it to
your local collection centre for electrical waste.

14
Technische Daten
Maximale Anschlusswerte
230 V Version
230 V ~, 50 –60 Hz, 16 Aeff, beliebig auf die Einzeldosen aufteilbar
max. 3500 W
115 V Version
115 V ~, 50 –60 Hz, 15 Aeff, beliebig auf die Einzeldosen aufteilbar
max. 1725 W
Filter für leitungsgebundene Störkomponenten
Vorfilterung / Pre-filter
breitbandiges Mantelstromfilter
Hauptfilterung
symmetrisches, stromkompensiertes PI-Filter
Entkopplungsfilter
3 bzw. 5 angepasste Mantelstromfilter
Filter für gestrahlte Störkomponenten
Gehäuse
Vollmetall, geschirmt
Kabel
geflochtener Vollschirm
Überspannungsschutz
Ansprechspannung
300 Veff
Ableitvermögen
10000 A, 20 µs
Netzphasenanzeige
LED
Abmessungen (HxBxL)
Power Bar 2+5
9 x 16 x 65 cm (6 x 9 x 58 cm Basic Version)
Power Bar 2+3
9 x 16 x 53 cm (6 x 9 x 46 cm Basic Version)
Kabellänge
2 m
Specification
Total maximum ratings
230 V Version
230 V ~, 50 –60 Hz, 16 Aeff, any distribution
max. 3500 W
115 V Version
115 V ~, 50 –60 Hz, 15 Aeff, any distribution
max. 1725 W
Mains-bound interference filters
Pre-filter
Broad-band shield current blocking filter
Main filter
Symmetrical current-compensated PI filter
De-coupling filters
3 or 5 matched shield current blocking filters
Radiated interference filters
Case
All-metal, shielded
Cable
Full braided shield
Surge protection
Trigger voltage
300 Veff
Suppression capacity
10000 A, 20 µs
Mains phase indicator
LED
Dimensions (HxWxL)
Power Bar 2+5
9 x 16 x 65 cm (6 x 9 x 58 cm Basic Version)
Power Bar 2+3
9 x 16 x 53 cm (6 x 9 x 46 cm Basic Version)
Cable length
2 m
Technisch begründete Änderungen vorbehalten. / We reserve the right to alter specifications.

15

elektroakustik GmbH & Co. KG
Herford
Deutschland * Germany * Allemagne
