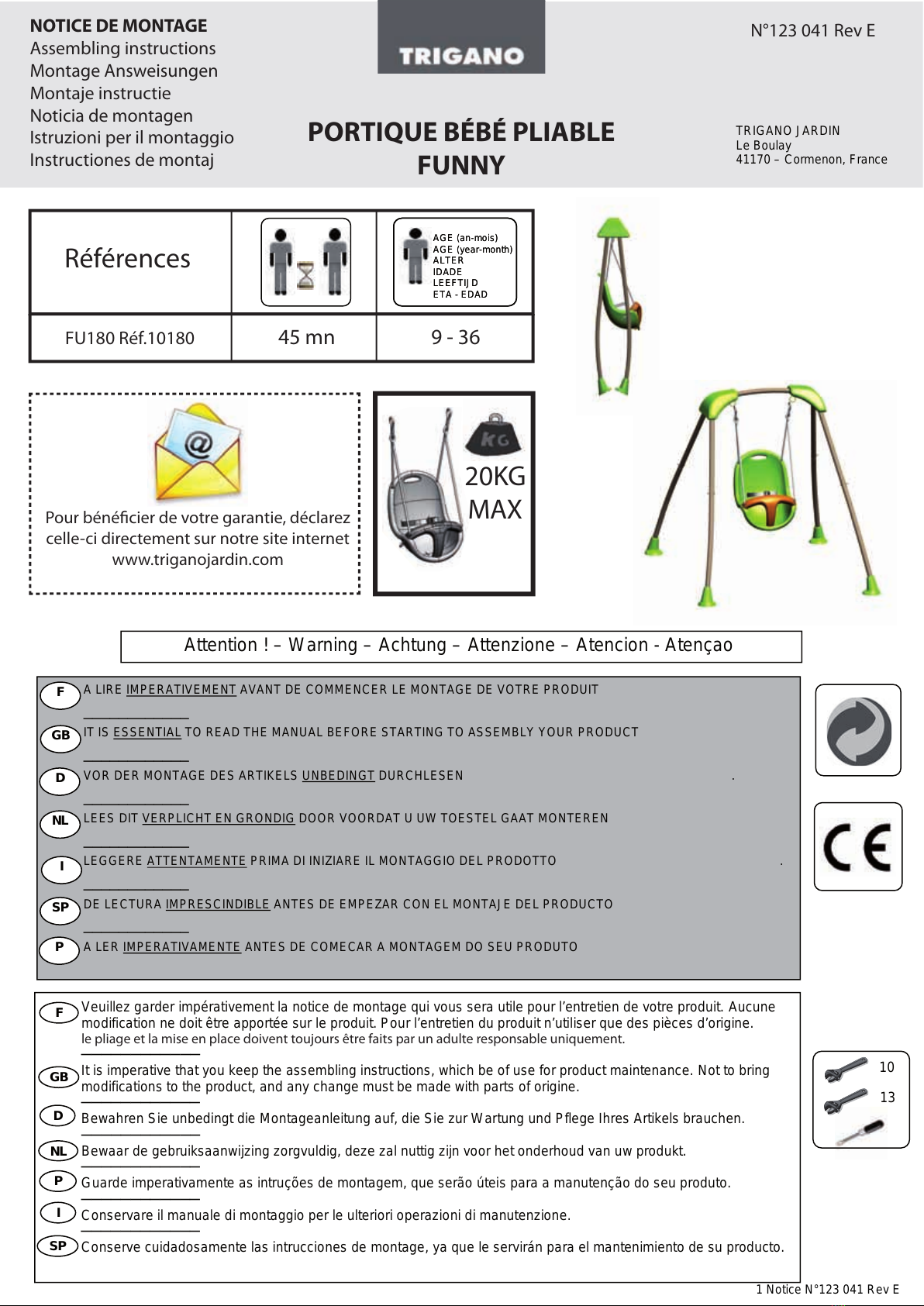

Trigano Jardin FUNNY FU180 Installation guide

PORTIQUE BÉBÉ PLIABLE
FUNNY
N°123 041 Rev E
NOTICE DE MONTAGE
Assembling instructions
Montage Answeisungen
Montaje instructie
Noticia de montagen
Istruzioni per il montaggio
Instructiones de montaj
TRIGANO JARDIN
Le Boulay
41170 – Cormenon, France
Pour bénécier de votre garantie, déclarez
celle-ci directement sur notre site internet
www.triganojardin.com
AGE (an-mois)
AGE (year-month)
ALTER
IDADE
LEEFTIJD
ETA - EDAD
AGE (an-mois)
AGE (year-month)
ALTER
IDADE
LEEFTIJD
ETA - EDAD
Références
FU180 Réf.10180 9 - 3645 mn
Attention ! –Warning –Achtung –Attenzione –Atencion -Atençao
A LIRE IMPERATIVEMENT AVANT DE COMMENCER LE MONTAGE DE VOTRE PRODUIT
────────────
IT IS ESSENTIAL TO READ THE MANUAL BEFORE STARTING TO ASSEMBLY YOUR PRODUCT
────────────
VOR DER MONTAGE DES ARTIKELS UNBEDINGT DURCHLESEN .
────────────
LEES DIT VERPLICHT EN GRONDIG DOOR VOORDAT U UW TOESTEL GAAT MONTEREN
────────────
LEGGERE ATTENTAMENTE PRIMA DI INIZIARE IL MONTAGGIO DEL PRODOTTO .
────────────
DE LECTURA IMPRESCINDIBLE ANTES DE EMPEZAR CON EL MONTAJE DEL PRODUCTO
────────────
A LER IMPERATIVAMENTE ANTES DE COMECAR A MONTAGEM DO SEU PRODUTO
GB
F
D
NL
I
SP
P
Veuillez garder impérativement la notice de montage qui vous sera utile pour l’entretien de votre produit. Aucune
modification ne doit être apportée sur le produit. Pour l’entretien du produit n’utiliser que des pièces d’origine.
────────────
It is imperative that you keep the assembling instructions, which be of use for product maintenance. Not to bring
modifications to the product, and any change must be made with parts of origine.
────────────
Bewahren Sie unbedingt die Montageanleitung auf, die Sie zur Wartung und Pflege Ihres Artikels brauchen.
────────────
Bewaar de gebruiksaanwijzing zorgvuldig, deze zal nuttig zijn voor het onderhoud van uw produkt.
────────────
Guarde imperativamente as intruções de montagem, que serão úteis para a manutenção do seu produto.
────────────
Conservare il manuale di montaggio per le ulteriori operazioni di manutenzione.
────────────
Conserve cuidadosamente las intrucciones de montage, ya que le servirán para el mantenimiento de su producto.
F
GB
D
NL
P
I
SP
le pliage et la mise en place doivent toujours être faits par un adulte responsable uniquement.
10
13
20KG
MAX
1 Notice N°123 041 Rev E
All manuals and user guides at all-guides.com

Réf., Rif., Art., Nr., Ref.
Quantité, quantità, anzahl, quantity , aantal, cantidad, quantidade
151 192
X1
122 849
X1
151 194
X4 Vis poelier 6 x 40
121 010
X14
151 195
X4 Vis ST 4,8 x 38
121 376
X6
122 853
X2
Ø6 - 121 602
X18
122 854
X2
Ø8 - 121 603
X2
122 855
X4
Ecrou Ø6 - 121 507
X10
122 856
X8
Ecrou Ø8 - 121 508
X2
151 193
X2
Ecrou frein - 121 511
X4
420 005
X2
2 Notice N°123 041 Rev E
All manuals and user guides at all-guides.com

X2
X2
A
151 193
M6x40
121 010
151 194
Ø6
121 602
M6
121 507
D
122 849
420 005Z
122 853
M6x40
121 010
Ø8
121 603
Ø6
121 602
M8
121 508
M6
121 507
151 192
122 849
3 Notice N°123 041 Rev E
All manuals and user guides at all-guides.com

128 cm
F
122 854
4.8X38
121 376
G
151 195
122 855
122 856
A
H
151 194
151 195
M6x40
121 010
Ø6
121 602
M6
121 511
X2
X4
X4
Avant chaque utilisation :
- S'assurer que l'écartement des pieds
soit conforme au schéma.
- Les pieds doivent reposer à plat sur le sol.
4 Notice N°123 041 Rev E
