Trimline Fires 63H Front Instruction sheet

3
1
5
2
4
5
3
2
5
3
3
4
5
5
1
2
5
5
4
3
3
1
2
3
5
4
5
3
Trimline 38 Corner Left/Right (1072/1073)
Trimline 63 Corner Left/Right (1054/1055)
Trimline 100 Corner Left/Right (1146/1147)
Trimline 120 Corner Left/Right (1137/1138)
Trimline 140 Corner Left/Right (1141/1142)
Trimline 63H Front (1095)
Trimline 73 Front (1134)
Trimline 73H Front/Tunnel (1133/1152)
Trimline 100 Front/Tunnel (1136/1135)
Trimline 120 Front/Tunnel (1137/1138)
Trimline 140 Front/Tunnel (1139/1149)
Trimline 170 Front (1048)
Trimline 170H Front (1148)
Trimline 38 Panoramic (1071)
Trimline 63 Panoramic (1053)
Trimline 100 Panoramic (1156)
Trimline 120 Panoramic (1145)
Trimline 140 Panoramic (1140)
Trimline 73 Room Divider (1151)
Trimline 85 Room Divider (1050)
4
WARNING
The wide trims trims cannot be retrotted.
Exercise care when removing the wide trims
and accessories from their packaging toavoid
scratches.

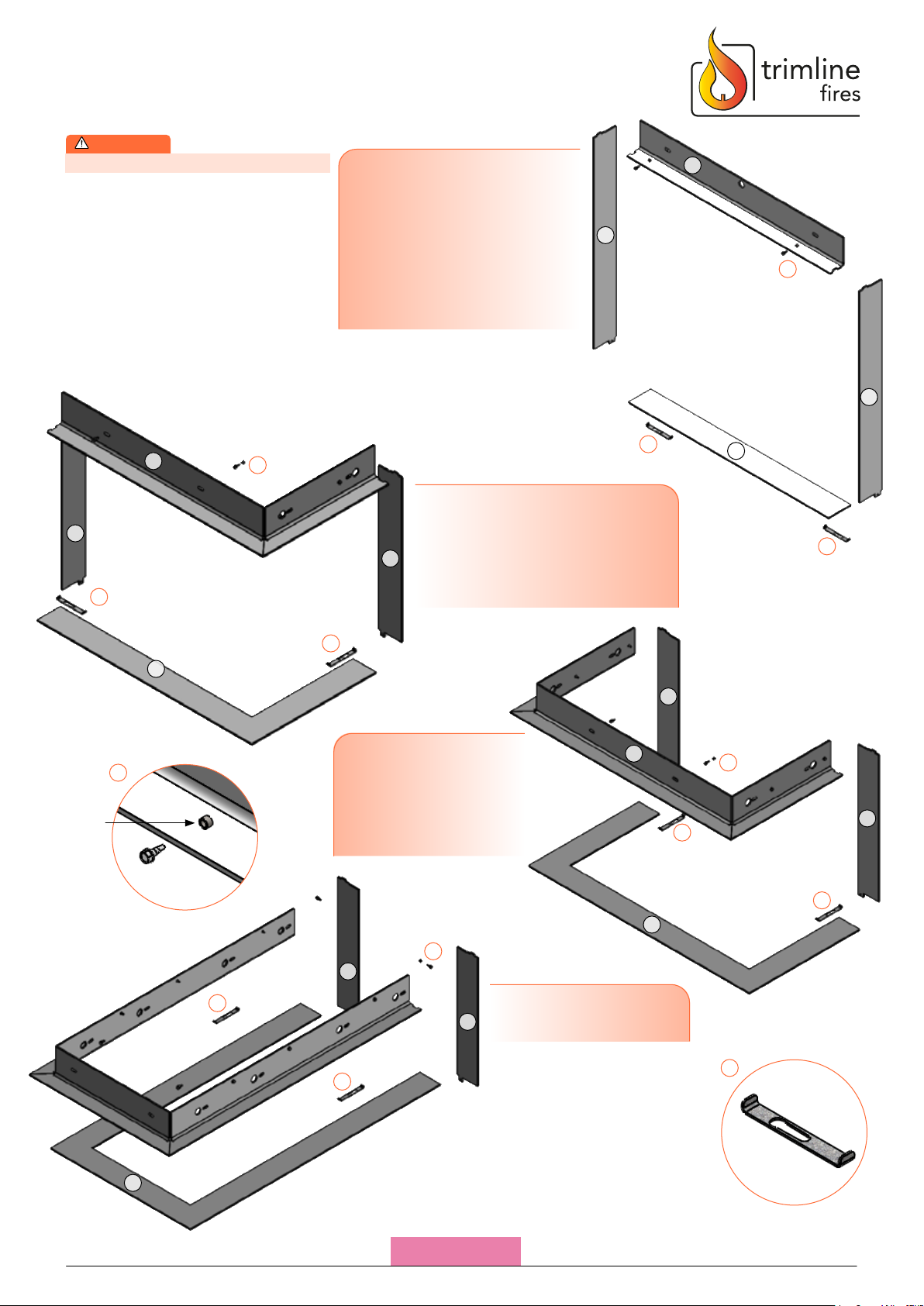

The set contains the following items:
•Wide trims. ① ② ③
•Self-drilling screws and spacers. ④
•Brackets ⑤ for clamping the wide trims.③
GBR-IER

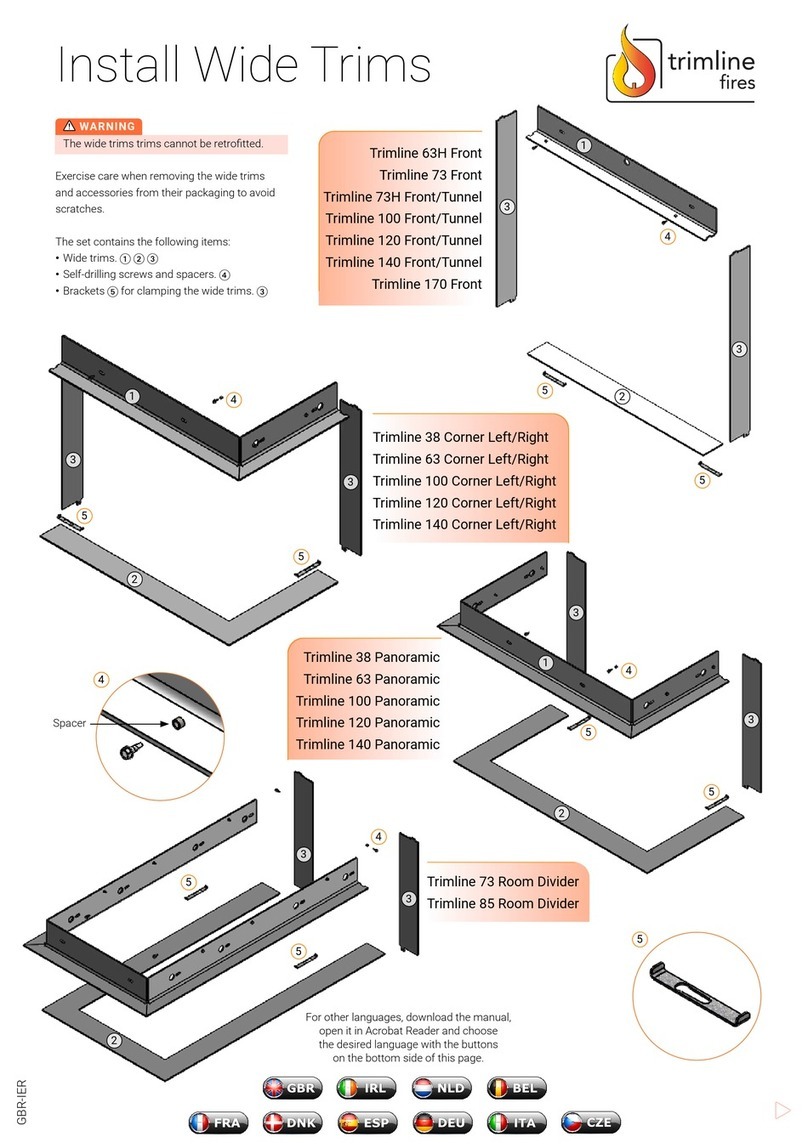

Install wide trims
Spacer
English

1 2
4
3
5
2
1
3
V040322
www.trimlineres.com

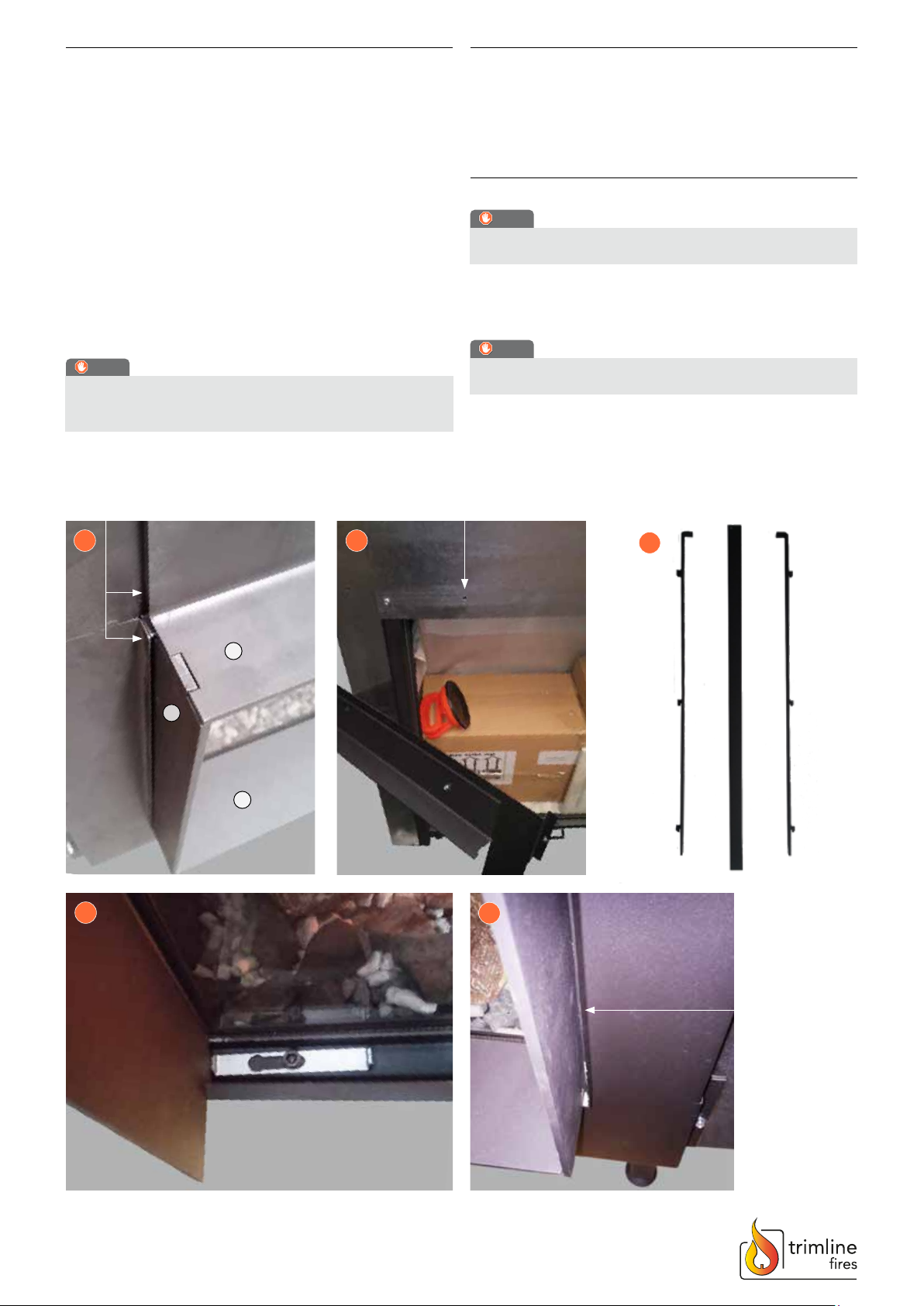

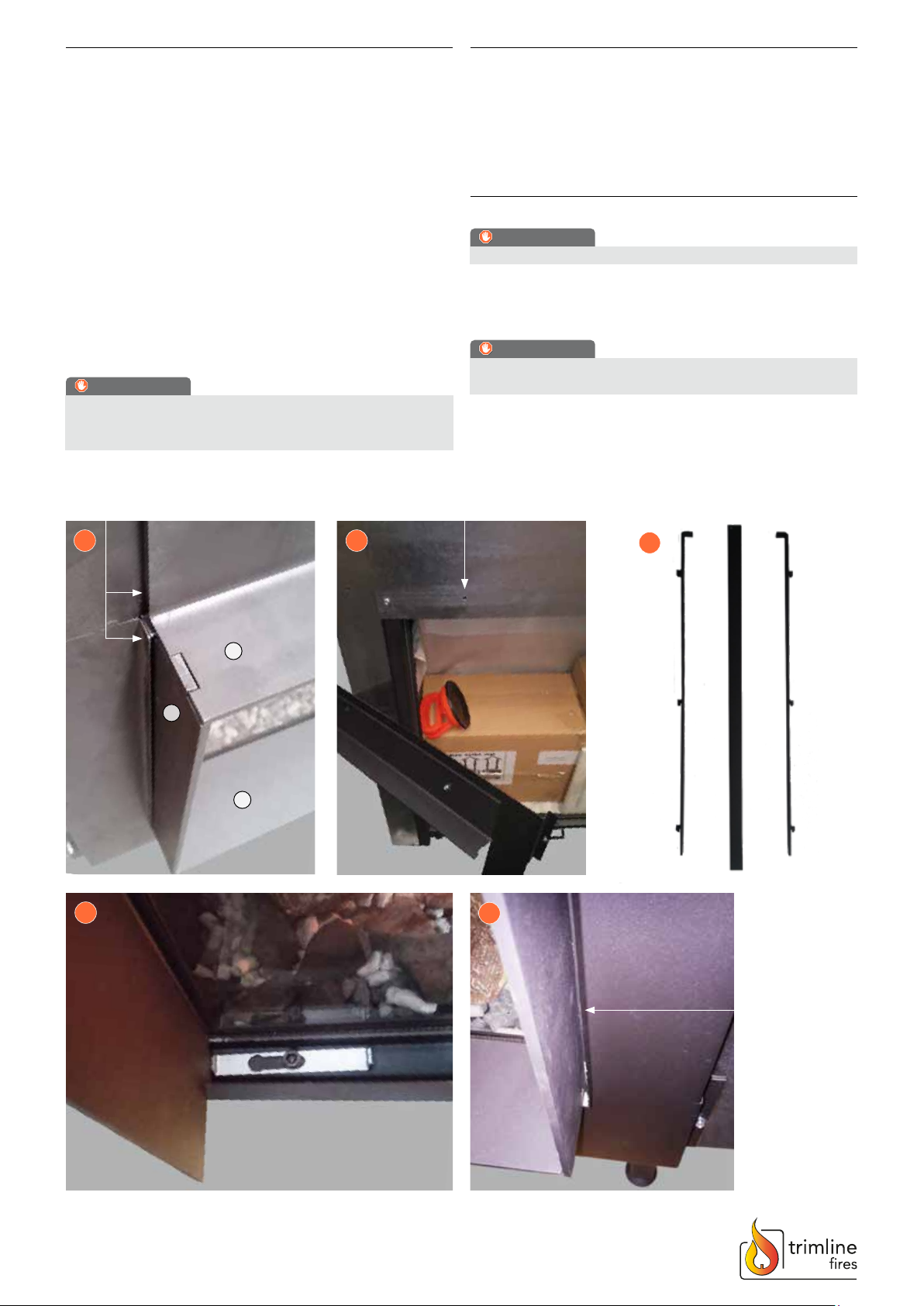

STEP 1
Place the top frame trim ① on the nishing edge on the front panel
on the stove ❶. Centre the trim accurately relative to the centre of the
stove (drawing), align the top trim with the front trim edge. In the case
of stoves with predrilled xing holes, secure the upper trim using the
screws and spacers provided. Do not over tighten the screws, thetrim
needs to be able to slide.
In the case of stoves with no predrilled xing holes, the top frame trim
① must be fastened to the existing front panel using the self-drilling
screws. After pre-drilling with the self-drilling screws, remove thefront
panel from the appliance and drill a 5mm hole in the convection box
❷. Ret the front panel and fasten the top frame trim using the screws
and spacers. Do not over tighten the screws, the trim needs to be able
toslide.
CAUTION
In the case of the Trimline 63H F, 73 F and 73H T models, the 2 vertical
glazing bars❸ must be removed before tting the side trim ③.
Theseglazing bars are no longer required.
5mm holeAlignment
Finishing edge
STEP 2
Loosen the left-hand and right-hand hexagon socket head screws that
secure the bottom glazing bar. Fit the left-hand and right-hand trims ③;
they hook behind the top wide trim. ①
Fit the brackets ⑤on the left and right, slide them against the wide
trims and retighten the hexagon socket head screws. ❹
STEP 3
CAUTION
Work carefully to avoid damaging the wide trims.
The wide trims ②can now be positioned between the side trims ③.
CAUTION
The built-in construction may not make contact with the wide trims
due toexpansion of the stove when hot.
While tting the remaining refractory material, ensure a clearance gap
of a few millimetres to the wide trims. The nishing edge on theframe
surrounds the glass. ❺

3
1
5
2
4
5
3
2
5
3
3
4
5
5
1
2
5
5
4
3
3
1
2
3
5
4
5
3
Trimline 38 Corner Left/Right (1072/1073)
Trimline 63 Corner Left/Right (1054/1055)
Trimline 100 Corner Left/Right (1146/1147)
Trimline 120 Corner Left/Right (1137/1138)
Trimline 140 Corner Left/Right (1141/1142)
Trimline 63H Front (1095)
Trimline 73 Front (1134)
Trimline 73H Front/Tunnel (1133/1152)
Trimline 100 Front/Tunnel (1136/1135)
Trimline 120 Front/Tunnel (1137/1138)
Trimline 140 Front/Tunnel (1139/1149)
Trimline 170 Front (1048)
Trimline 170H Front (1148)
Trimline 38 Panoramic (1071)
Trimline 63 Panoramic (1053)
Trimline 100 Panoramic (1156)
Trimline 120 Panoramic (1145)
Trimline 140 Panoramic (1140)
Trimline 73 Room Divider (1151)
Trimline 85 Room Divider (1050)
4
Spacer
WAARSCHUWING
De brede trims zijn niet achteraf te
monteren.
Haal de brede trims met toebehoren
voorzichtiguit de verpakking om
beschadigingen te voorkomen.
De set bevat de volgende onderdelen:
•Brede trims. ① ② ③
•Zelfborende schroeven en spacers. ④
•Beugels ⑤ voor klemmen van de brede
trims.③
NLD-BLG
Monteren brede trims
Nederlands

1 2
4
3
5
2
1
3
V040322
www.trimlineres.com
STAP 1
Leg de brede boventrim ① op de afwerkstrip van de haard. Centreer
debrede boventrim goed in het midden van de haard. Lijn de brede
boventrim uit met de verticale afwerkstrip ❶. Bij haarden waar
reeds 5mm bevestigingsgaten zijn aangebracht de brede boventrim
vastzetten met bijgeleverde schroeven en spacers. Draai de schroeven
niet te vast, detrim moet nog kunnen schuiven.
Bij haarden waar geen bevestigingsgaten zijn aangebracht, dient
men met de zelfborende schroeven de brede boventrim ①aan
het bestaande voorpaneel te bevestigen. Na het voorboren met
dezelfborende schroeven dient men het voorpaneel te verwijderen
en eengat van 5 mm te boren in de convectiekast ❷. Plaats het
voorpaneel terug en bevestig de brede boventrim met de schroeven
en spacers. Zet de schroeven niet te vast, de trim moet nog
kunnenschuiven.
LET OP
Bij de modellen Trimline 63H F, 73 F en 73H T dienen de 2 verticale
glasstrips ❸verwijderd te worden alvorens de brede zijtrims ③
worden geplaatst. Deze glasstrips worden verder niet meer gebruikt.
5 mm gatUitlijnen
Afwerkstrip
STAP 2
Draai de linker en rechter binnenzeskantbouten van de onderste glaslijst
enigszins los. Plaats de brede zijtrims ③, deze haken boven achter de
brede bovenlijst ①. Plaats de beugels ⑤ links en rechts en schuif deze
tegen de brede zijtrims en zet binnenzeskantbouten weer vast. ❹
STAP 3
LET OP
Pas op dat de brede zijtrims niet beschadigen.
Nu kan de brede ondertrim ② geplaatst worden tussen de brede
zijtrims ③.
LET OP
De ombouw mag niet tegen de brede trims gebouwd worden in
verband met het uitzetten van de haard door de warmte.
Zorg tijdens de verdere afbouw met vuurvast materiaal, dat deze enkele
millimeters vrij blijft van de brede trims. De afwerkstrip op de trim is
rondom het glas. ❺

3
1
5
2
4
5
3
2
5
3
3
4
5
5
1
2
5
5
4
3
3
1
2
3
5
4
5
3
Trimline 38 Corner Left/Right (1072/1073)
Trimline 63 Corner Left/Right (1054/1055)
Trimline 100 Corner Left/Right (1146/1147)
Trimline 120 Corner Left/Right (1137/1138)
Trimline 140 Corner Left/Right (1141/1142)
Trimline 63H Front (1095)
Trimline 73 Front (1134)
Trimline 73H Front/Tunnel (1133/1152)
Trimline 100 Front/Tunnel (1136/1135)
Trimline 120 Front/Tunnel (1137/1138)
Trimline 140 Front/Tunnel (1139/1149)
Trimline 170 Front (1048)
Trimline 170H Front (1148)
Trimline 38 Panoramic (1071)
Trimline 63 Panoramic (1053)
Trimline 100 Panoramic (1156)
Trimline 120 Panoramic (1145)
Trimline 140 Panoramic (1140)
Trimline 73 Room Divider (1151)
Trimline 85 Room Divider (1050)
4
Espaceur
AVERTISSEMENT
Le cadre large ne peut pas être monté a
posteriori.
Sortez avec précaution les traverses/montants
larges et les accessoires de l'emballage pour
éviter de les endommager.
Le colis contient les pièces suivantes:
•Montants et traverses larges. ① ② ③
•Vis autoperceuses et espaceurs. ④
•Supports ⑤ pour la xation des traverses
larges. ③
FRA
Montage du cadre large
Francais

1 2
4
3
5
2
1
3
V040322
www.trimlineres.com
ÉTAPE 1
Placez la traverse supérieure large ① sur la bande de nition du
foyer. Placez la traverse supérieure large au centre du foyer. Alignez
latraverse supérieure large avec la bande de nition verticale ❶.
Surles foyers déjà munis de trous de xation de 5mm, xez la traverse
supérieure large avec les vis et les espaceurs fournis. Ne serrez pas
trop les vis, la traverse doit encore pouvoir coulisser.
Sur les foyers non munis de trous de xation, utilisez les vis
autoperceuses pour xer la traverse supérieure large ①sur la façade
existante. Après le pré-perçage à l’aide des vis autoperceuses, retirez
la façade de l’appareil et percez un trou de 5mm dans le boîtier de
convection ❷. Replacez la façade et xez la traverse supérieure large
avec les vis et les espaceurs. Ne serrez pas trop les vis, la traverse doit
encore pouvoir coulisser.
ATTENTION
Sur les modèles Trimline 63H F, 73 F et 73H T, les 2 montants verticaux
❸ de la vitre doivent être retirés avant de placer les montants latéraux
larges ③. Ces montants de la vitre ne sont ensuite plus utilisés.
Trou de 5mmAlignez
Bande de nition
ÉTAPE 2
Desserrez les boulons à tête hexagonale intérieurs gauche et droit qui
maintiennent la traverse inférieure de la vitre. Placez les montants latéraux
larges ③, ils viennent se xer derrière les traverses supérieures larges ①.
Placez les supports ⑤ à gauche et à droite, glissez-les contre les montants
latéraux larges et resserrez les boulons à tête hexagonale intérieurs. ❹
ÉTAPE 3
ATTENTION
Veillez à ne pas abîmer les montants latéraux larges.
La traverse inférieure large ②peut maintenant être placée entre
lesmontants latéraux larges ③.
ATTENTION
Le manteau de la cheminée ne doit pas être installé contre le cadre
large, car le foyer se dilate sous l’effet de la chaleur.
Au moment de terminer la construction avec le matériau réfractaire,
assurez-vous de laisser quelques millimètres d'espace par rapport aux
traverses larges. La bande de nition sur le cadre est placée autour
duverre. ❺

3
1
5
2
4
5
3
2
5
3
3
4
5
5
1
2
5
5
4
3
3
1
2
3
5
4
5
3
Trimline 38 Corner Left/Right (1072/1073)
Trimline 63 Corner Left/Right (1054/1055)
Trimline 100 Corner Left/Right (1146/1147)
Trimline 120 Corner Left/Right (1137/1138)
Trimline 140 Corner Left/Right (1141/1142)
Trimline 63H Front (1095)
Trimline 73 Front (1134)
Trimline 73H Front/Tunnel (1133/1152)
Trimline 100 Front/Tunnel (1136/1135)
Trimline 120 Front/Tunnel (1137/1138)
Trimline 140 Front/Tunnel (1139/1149)
Trimline 170 Front (1048)
Trimline 170H Front (1148)
Trimline 38 Panoramic (1071)
Trimline 63 Panoramic (1053)
Trimline 100 Panoramic (1156)
Trimline 120 Panoramic (1145)
Trimline 140 Panoramic (1140)
Trimline 73 Room Divider (1151)
Trimline 85 Room Divider (1050)
4
Afstandsstykke
ADVARSEL
De brede pyntepaneler kan ikke eftermonteres.
Tag de brede pyntepaneler og monteringsdelene
forsigtigt ud af emballagen for at undgå ridser.
Sættet indeholder følgende:
•Brede pyntepaneler. ① ② ③
•Selvskærende skruer og afstandsstykker. ④
•Beslag ⑤til fastspænding af de brede
pyntepaneler.③
DNK
Montering af brede pyntepaneler
Dansk

1 2
4
3
5
2
1
3
V040322
www.trimlineres.com
TRIN 1
Læg det øverste pyntepanel ①på kanten på pejsens frontpanel ❶.
Centrer pyntepanelet præcist efter pejsens midtpunkt (se tegningen),
og juster placeringen af det øverste pyntepanel efter frontpanelets kant.
På pejse med forborede monteringshuller skal det øverste pyntepanel
monteres med de medfølgende skruer og afstandsstykker. Skruernemå
ikke spændes for hårdt, da pyntepanelet skal kunne glide.
På pejse uden forborede monteringshuller skal det øverste pyntepanel
①monteres på pejsens frontpanel med de selvskærende skruer.
Efterforboring med de selvskærende skruer skal frontpanelet
afmonteres fra pejsen, og der skal bores et 5 mm hul i panelet ind
tilkonvektionsristen ❷. Monter frontpanelet igen, og fastgør det
øverste pyntepanel med skruerne og afstandsstykkerne. Skruerne
måikke spændes for hårdt, da pyntepanelet skal kunne glide.
OBS
På Trimline model 63H F, 73 F og 73H T skal de 2 lodrette glaslister❸
afmonteres, inden pyntepanelerne i siderne monteres ③.
Disseglaslister skal ikke bruges længere.
5 mm hulJustering
Pynteliste
TRIN 2
Løsn unbrakoskruen i højre og venstre side, som fastholder den
nederste glasliste. Monter pyntepanelet i højre og venstre side ③;
dehægtes bag på det øverste brede pyntepanel. ①
Monter beslagene ⑤ i højre og venstre side, skub dem imod de brede
pyntepaneler, og spænd unbrakoskruerne igen. ❹
TRIN 3
OBS
Foretag monteringen forsigtigt, så de brede pyntepaneler ikke
beskadiges.
Nu kan de brede pyntepaneler ② placeres mellem pyntepanelerne
isiderne ③.
OBS
Den indbyggede konstruktion må ikke røre de brede pyntepaneler,
fordipejsen udvider sig, når den er varm.
Det resterende ildfaste materiale skal monteres med nogle få
millimeters afstand til det brede pyntepanel. Panelkanten på rammen
omslutter glasset. ❺

3
1
5
2
4
5
3
2
5
3
3
4
5
5
1
2
5
5
4
3
3
1
2
3
5
4
5
3
Trimline 38 Corner Left/Right (1072/1073)
Trimline 63 Corner Left/Right (1054/1055)
Trimline 100 Corner Left/Right (1146/1147)
Trimline 120 Corner Left/Right (1137/1138)
Trimline 140 Corner Left/Right (1141/1142)
Trimline 63H Front (1095)
Trimline 73 Front (1134)
Trimline 73H Front/Tunnel (1133/1152)
Trimline 100 Front/Tunnel (1136/1135)
Trimline 120 Front/Tunnel (1137/1138)
Trimline 140 Front/Tunnel (1139/1149)
Trimline 170 Front (1048)
Trimline 170H Front (1148)
Trimline 38 Panoramic (1071)
Trimline 63 Panoramic (1053)
Trimline 100 Panoramic (1156)
Trimline 120 Panoramic (1145)
Trimline 140 Panoramic (1140)
Trimline 73 Room Divider (1151)
Trimline 85 Room Divider (1050)
4
Separador
ADVERTENCIA
Los marcos decorativos no se pueden
montar posteriormente.
Saque los marcos decorativos y sus accesorios
con cuidado del embalaje para evitar daños.
El set contiene los siguientes componentes
•Marcos decorativos. ① ② ③
•Tornillos autoperforantes y espaciadores. ④
•Soportes ⑤sujetar los marcos
decorativos.③
ESP
Montaje de marcos decorativos
Español

1 2
4
3
5
2
1
3
V040322
www.trimlineres.com
PASO 1
Coloque el marco decorativo superior ①sobre la tira de acabado de la
chimenea. Centre bien el marco decorativo en el centro de la chimenea.
Alinee el marco decorativo superior con la tira de acabado vertical
❶. En chimeneas con oricios de montaje de 5 mm, je el marco
decorativo superior con los tornillos y espaciadores suministrados.
No apriete demasiado los tornillos, el marco se debe poder seguir
deslizando.
En chimeneas que no tienen oricios de jación, utilice los tornillos
autoperforantes para jar el marco decorativo superior ①al
panel frontal existente.. Después de preperforar con los tornillos
autoperforantes, retire el panel frontal y perfore un oricio de 5 mm
en la caja de convección ❷. Vuelva a colocar el panel frontal y je el
marco decorativo superior con los tornillos y espaciadores. No apriete
demasiado los tornillos, el marco se debe poder seguir deslizando.
PRECAUCIÓN
En los modelos Trimline 63H F, 73 F y 73H T se deben retirar las
2tiras de vidrio verticales ❸antes de montar los marcos decorativos
laterales ③.
Estas tiras de vidrio ya no se volverán a utilizar.
Oricio de 5mmAlineamiento
Cinta de acabado
PASO 2
Aoje ligeramente los tornillos hexagonales interiores izquierdo
y derecho de la moldura de vidrio inferior. Coloque los marcos
decorativos laterales ③; estos se enganchan en la parte superior detrás
del marco decorativo superior. ①. Coloque los soportes ⑤izquierdo
y derecho y deslícelos contra los marcos decorativos laterales.
Acontinuación, vuelva a apretar los tornillos hexagonales interiores. ❹
PASO 3
PRECAUCIÓN
Tenga cuidado de no dañar los marcos decorativos laterales.
Ahora, entre los marcos decorativos laterales se puede encajar
elmarco decorativo inferior ②③.
PRECAUCIÓN
La carcasa no se puede construir contra los marcos decorativos
debido a la expansión de la chimenea por el calor.
Al rematar con material refractario, asegúrese de que queda a unos
milímetros de distancia de los marcos decorativos. La tira de acabado
en el marco rodea el vidrio. ❺

3
1
5
2
4
5
3
2
5
3
3
4
5
5
1
2
5
5
4
3
3
1
2
3
5
4
5
3
Trimline 38 Corner Left/Right (1072/1073)
Trimline 63 Corner Left/Right (1054/1055)
Trimline 100 Corner Left/Right (1146/1147)
Trimline 120 Corner Left/Right (1137/1138)
Trimline 140 Corner Left/Right (1141/1142)
Trimline 63H Front (1095)
Trimline 73 Front (1134)
Trimline 73H Front/Tunnel (1133/1152)
Trimline 100 Front/Tunnel (1136/1135)
Trimline 120 Front/Tunnel (1137/1138)
Trimline 140 Front/Tunnel (1139/1149)
Trimline 170 Front (1048)
Trimline 170H Front (1148)
Trimline 38 Panoramic (1071)
Trimline 63 Panoramic (1053)
Trimline 100 Panoramic (1156)
Trimline 120 Panoramic (1145)
Trimline 140 Panoramic (1140)
Trimline 73 Room Divider (1151)
Trimline 85 Room Divider (1050)
4
Distanzstücke
WARNUNG
Die breiten Trims können nicht
nachträglich montiert werden.
Nehmen Sie die breiten Trims vorsichtig
aus der Verpackung, um Beschädigungen
zuvermeiden.
Das Set umfasst die folgenden Teile:
•breite Trims ① ② ③
•selbstbohrende Schrauben und
Distanzstücke ④
•Klemmbügel ⑤für die breiten Trims ③
DEU
Montage breiter Trims
Deutsch

1 2
4
3
5
2
1
3
V040322
www.trimlineres.com
SCHRITT 1
Legen Sie den oberen breiten Trim ①auf die Abschlussleiste des
Geräts. Zentrieren Sie ihn in der Mitte des Geräts, und richten Sie ihn an
der vertikalen Abschlussleiste aus ❶. Bei Kaminen, bei denen bereits
5-mm-Befestigungslöcher vorhanden sind, befestigen Sie die obere
breite Leiste mithilfe der mitgelieferten Schrauben und Distanzstücke.
Ziehen Sie die Schrauben nicht zu fest an, die Leiste sollte sich noch
verschieben lassen.
Bei Kaminen, bei denen keine Befestigungslöcher vorhanden sind, muss
der obere breite Trim ①mit den selbstbohrenden Schrauben an der
vorhandenen Frontplatte befestigt werden. Nach dem Vorbohren mit
den selbstbohrenden Schrauben muss die Frontplatte entfernt und ein
5-mm-Loch in den Konvektionskasten gebohrt werden ❷. Dann bringen
Sie die Frontplatte wieder an, und befestigen Sie den oberen breiten Trim
mithilfe der Schrauben und Distanzstücke. Ziehen Sie die Schrauben
nicht zu fest an, der Trim sollte sich noch verschieben lassen.
ACHTUNG
Bei den Modellen Trimline 63H F, 73 F und 73H T müssen vor der
Montage des seitlichen breiten Trims ❸die beiden vertikalen
Glashalter ③entfernt werden. Diese werden nicht mehr benötigt.
5-mm-LochAusrichten
Abschlussleiste
SCHRITT 2
Lösen Sie die Innensechskantschraube, mit denen der untere Glashalter
links und rechts befestigt ist. Platzieren Sie die seitlichen breiten Trims
③; sie werden oben hinter dem oberen breiten Trim eingehakt. ①.
Platzieren Sie die Bügel ⑤links und rechts, schieben Sie sie gegen die
seitlichen breiten Trims, und ziehen Sie die Innensechskantschrauben
wieder fest. ❹
SCHRITT 3
ACHTUNG
Passen Sie auf, dass die seitlichen breiten Trims nicht beschädigt
werden.
Nun kann der untere breite Trim ②zwischen den seitlichen breiten
Trims platziert werden. ③.
ACHTUNG
Das Gehäuse darf wegen der Wärmeausdehnung des Kamins nicht
direkt gegen die breiten Trims angebaut werden.
Achten Sie bei der weiteren Montage mit feuerfestem Material
darauf, einige Millimeter Abstand von den breiten Trims zu halten.
DieAbschlussleiste auf der Leiste verläuft rund um das Glas herum. ❹

3
1
5
2
4
5
3
2
5
3
3
4
5
5
1
2
5
5
4
3
3
1
2
3
5
4
5
3
Trimline 38 Corner Left/Right (1072/1073)
Trimline 63 Corner Left/Right (1054/1055)
Trimline 100 Corner Left/Right (1146/1147)
Trimline 120 Corner Left/Right (1137/1138)
Trimline 140 Corner Left/Right (1141/1142)
Trimline 63H Front (1095)
Trimline 73 Front (1134)
Trimline 73H Front/Tunnel (1133/1152)
Trimline 100 Front/Tunnel (1136/1135)
Trimline 120 Front/Tunnel (1137/1138)
Trimline 140 Front/Tunnel (1139/1149)
Trimline 170 Front (1048)
Trimline 170H Front (1148)
Trimline 38 Panoramic (1071)
Trimline 63 Panoramic (1053)
Trimline 100 Panoramic (1156)
Trimline 120 Panoramic (1145)
Trimline 140 Panoramic (1140)
Trimline 73 Room Divider (1151)
Trimline 85 Room Divider (1050)
4
Distanziatore
ATTENZIONE
I proli large non possono essere installati in
un secondo momento.
Prestare attenzione quando si tolgono i proli e
i relativi accessori dalla confezione per evitare
che si grano.
Il kit contiene i seguenti articoli:
•Proli large ① ② ③
•Viti autolettanti e distanziatori ④
•Staffe ⑤ per il ssaggio dei proli large ③
ITA
Installazione proli large
Italiano

1 2
4
3
5
2
1
3
V040322
www.trimlineres.com
PUNTO 1
Posizionare la cornice superiore del telaio ① sul prolo di nitura del
pannello anteriore del camino ❶. Posizionare la cornice precisamente
in corrispondenza del centro del camino (disegno), allineandola al
prolo di nitura verticale. Nel caso di camini con fori di ssaggio
preforati, ssare la cornice superiore utilizzando le viti e i distanziatori
forniti in dotazione. Non stringere eccessivamente le viti, la cornice
deve poter scorrere liberamente.
Nel caso di camini senza fori di ssaggio preforati, la cornice superiore del
telaio ① deve essere ssata al pannello anteriore esistente utilizzando le
viti autolettanti. Dopo averlo preforato con le viti autolettanti, rimuovere
il pannello anteriore dall’apparecchio e realizzare un foro di 5mm nella
camera di convezione ❷. Reinstallare il pannello anteriore e ssare la
cornice superiore del telaio utilizzando le viti e i distanziatori. Non stringere
eccessivamente le viti, la cornice deve poter scorrere liberamente.
AVVERTENZA
Nel caso dei modelli Trimline 63H F, 73 F e 73H T, occorre rimuovere i
2listelli fermavetro verticali❸ prima di montare la cornice laterale ③.
I listelli fermavetro non sono più necessari.
Foro da 5 mmAllineamento
Striscia di nitura
PUNTO 2
Svitare le viti a testa cilindrica con esagono incassato di sinistra e destra
che bloccano il listello fermavetro inferiore. Montare le cornici destra e
sinistra ③, agganciandole dietro la cornice superiore. ①
Montare le staffe ⑤ a sinistra e a destra, farle scorrere lungo i proli large
e stringere nuovamente le viti a testa cilindrica con esagono incassato. ❹
PUNTO 3
AVVERTENZA
Agire con cautela per evitare di danneggiare i proli large.
A questo punto è possibile posizionare i proli large ② tra lecornici
laterali ③.
AVVERTENZA
Dato che il camino si dilata per via del calore, è importante che la
struttura interna non entri in contatto con i proli large.
Nel montaggio del restante materiale refrattario, lasciare uno spazio
libero di qualche millimetro dai proli large. Il prolo di nitura sul telaio
incornicia il vetro. ❺

3
1
5
2
4
5
3
2
5
3
3
4
5
5
1
2
5
5
4
3
3
1
2
3
5
4
5
3
Trimline 38 Corner Left/Right (1072/1073)
Trimline 63 Corner Left/Right (1054/1055)
Trimline 100 Corner Left/Right (1146/1147)
Trimline 120 Corner Left/Right (1137/1138)
Trimline 140 Corner Left/Right (1141/1142)
Trimline 63H Front (1095)
Trimline 73 Front (1134)
Trimline 73H Front/Tunnel (1133/1152)
Trimline 100 Front/Tunnel (1136/1135)
Trimline 120 Front/Tunnel (1137/1138)
Trimline 140 Front/Tunnel (1139/1149)
Trimline 170 Front (1048)
Trimline 170H Front (1148)
Trimline 38 Panoramic (1071)
Trimline 63 Panoramic (1053)
Trimline 100 Panoramic (1156)
Trimline 120 Panoramic (1145)
Trimline 140 Panoramic (1140)
Trimline 73 Room Divider (1151)
Trimline 85 Room Divider (1050)
4
Rozpěrky
VAROVÁNÍ
Široké lišty nelze dodatečně namontovat.
Při vyjímání širokých lišt a příslušenství z obalu
buďte opatrní, aby nedošlo k poškrábání.
Sada obsahuje následující položky:
•Široké lišty. ① ② ③
•Samovrtné šrouby a rozpěrky. ④
•Konzoly ⑤ ro upnutí širokých lišt.③
CZE
Instalace širokých lišt
Čeština

1 2
4
3
5
2
1
3
V040322
www.trimlineres.com
KROK 1
Umístěte horní rámovou lištu ① na konečnou hranu na předním panelu
kamen ❶. Vycentrujte lištu přesně vzhledem ke středu kamen (nákres),
zarovnejte horní lištu s přední hranou lišty. U kamen s předvrtanými
upevňovacími otvory zajistěte horní lištu pomocí dodaných šroubů a
rozpěrek. Šrouby příliš neutahujte, lišta musí mít možnost klouzat.
V případě kamen bez předvrtaných upevňovacích otvorů musí být horní
rámová lišta ① připevněna ke stávajícímu přednímu panelu pomocí
samovrtných šroubů. Po předvrtání samovrtnými šrouby sejměte přední
panel ze spotřebiče a vyvrtejte 5mm otvor do konvekčního boxu ❷.
Namontujte zpět přední panel a upevněte horní lištu rámu pomocí šroubů
a rozpěrek. Šrouby příliš neutahujte, lišta musí mít možnost klouzat.
POZNÁMKA
U modelů Trimline 63H F, 73 F a 73H T musí být před montáží
bočního obložení odstraněny 2 vertikální zasklívací lišty❸ ③.
Tytozasklívací lišty již nejsou potřeba.
5 mm otvorZarovnání
Ukončení hrany
KROK 2
Povolte levý a pravý šroub s vnitřním šestihranem, který zajišťuje spodní
zasklívací lištu. Nasaďte levou a pravou lištu ③; zaháknou se za horní
širokou lištu. ①
Nasaďte konzoly ⑤ vlevo a vpravo, posuňte je proti širokým lištám
aznovu utáhněte šrouby s vnitřním šestihranem. ❹
KROK 3
POZNÁMKA
Pracujte opatrně, abyste nepoškodili široké lišty.
Široké lišty ② lze nyní umístit mezi boční lišty. ③.
POZNÁMKA
Vestavěná konstrukce se nesmí dotýkat širokých lišt z důvodu
roztahování kamen za tepla.
Při montáži zbývajícího žáruvzdorného materiálu zajistěte mezeru
o několika milimetrech od širokých lišt. Ukončení hrany na rámu
obklopuje sklo. ❺
