OWNER'S MANUAL
1111 W. 35th Street
Chicago, IL 60609 USA
Customer Support: [phone]
Fax: [phone]
www.tripplite.com

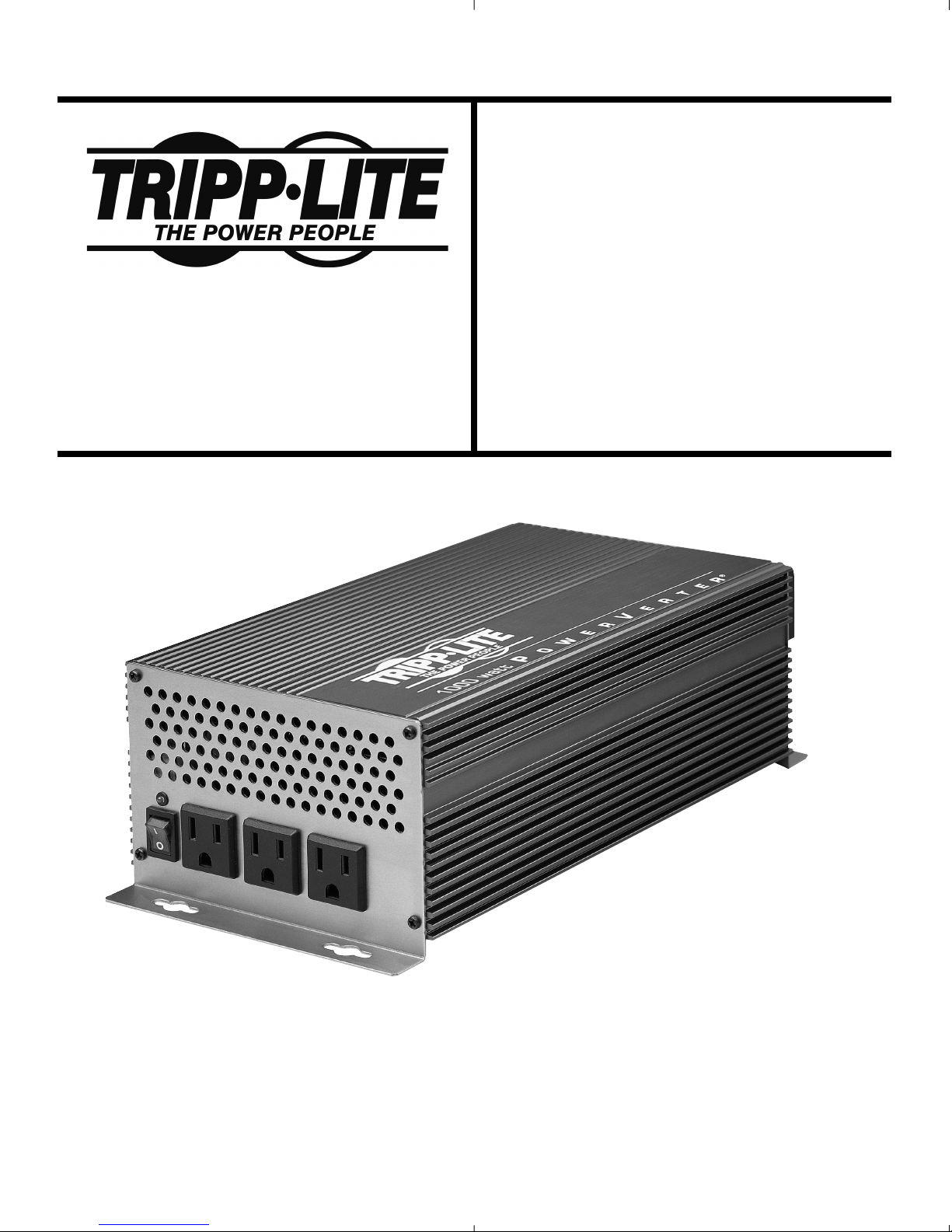

PowerVerter®
Ultra Compact
DC-to-AC Power Inverters
PV 1000HF
PV 1800HF
Español: p. 10
Français: p. 19
Copyright © 2001 Tripp Lite. All rights reserved. PowerVerter®is a registered trademark of Tripp Lite
PV 1000HF

1 •INTRODUCTION
TABLE OF CONTENTS
1) INTRODUCTION
1.1 Applications ....................................................................................................... 2
1.2 Advanced Features ............................................................................................ 2
2) SAFETY ................................................................................................................................ 3
3) CONTROLS ....................................................................................................................... 4
4) OPERATION
4.1 Electrical Connection ...................................................................................... 5
4.2 Wire Gauge Chart ............................................................................................. 6
4.3 Equipment Connection ................................................................................... 6
4.4 Inverter Start-Up ............................................................................................... 6
5) TROUBLESHOOTING
5.1 Maintenance ...................................................................................................... 7
5.2 Service ................................................................................................................. 7
5.3 Troubleshooting Guide ................................................................................... 7
6) SPECIFICATIONS ............................................................................................................ 8
7) WARRANTY ...................................................................................................................... 9
Please save these instructions. Thoroughly read the Safety (page 3) and Operation (pages 5-6)
sections before operating your PowerVerter. Be sure to save the original carton and styrofoam
inserts. If you require service, your warranty may be voided if the PowerVerter is sent back to
Tripp Lite in improper packaging.
1.1 Applications
Congratulations! Your new Tripp Lite PowerVerter Ultra Compact DC-to-AC Inverter will give you
years of reliable, carefree service.
PowerVerter Inverters give you access to AC power wherever and whenever you need it. They
convert Direct Current (DC) electricity from a battery to Alternating Current (AC) electricity which
is the standard utility power you find at home. Your PowerVerter Inverter simply connects to any
12V (automotive) battery to run a variety of office and household appliances:
• Power Tools • TVs • Game Systems
• Fax Machines • VCRs • Kitchen Equipment
• Lamps • Stereos • and More!
1.2 Advanced Features
Design
PowerVerter Ultra Compact’s advanced design and production technology packs the power of
standard inverters into a lighter, low-profile, metal case. This design eliminates the need for bulky
internal transformers.
2

2 •SAFETY
Warning!
Tripp Lite does not recommend the use of any of its Power Inverters in any life support
application where a malfunction or failure of a Tripp Lite Power Inverter could cause
failure or significantly alter the performance of the life support device. Contact Tripp
Lite for further information on this subject.
Warning!
Do not operate your inverter near flammable materials, fumes or gases.
Caution!
Proper cooling is essential when operating your PowerVerter. Provide adequate ventilation and
refrainfromplacingitemsonoraroundthePowerVerterduringoperation.Refrainfromplacingyour
PowerVerter near your vehicle’s heating vent or in direct sunlight. Keep the case dry at all times.
Disconnect the PowerVerter when not in use.
Caution!
The PowerVerter case will get hot (130° - 140° F) after long periods of continuous use. Do not place
the PowerVerter near surfaces or materials that will be affected by this level of heat. Use care when
handling the case after extended use.
Caution!
Turn OFF connected equipment before starting your engine. DO NOT plug a surge suppressor, line
conditioner or UPS system into the AC receptacles of the PowerVerter. If you attach extension cords
to the output of your PowerVerter, use grounded, 14-gauge, 3-wire cords, less than 100 feet long.
Caution!
Checkthewarninglabelsonbattery chargers oradaptersbefore connecting themtoyour PowerVerter.
DO NOT connect battery chargers or adapters with dangerous-voltage warnings. Most battery
chargers and adapters, however, are safe for connection, as long as their labels state that their AC-
to-DC output voltage is low (30 volts or lower).
3
Low Battery Protection
Your PowerVerter’s Low Battery Alarm alerts you to low voltage in your vehicle's battery, giving you
adequate time to shut down your connected equipment and the inverter before restarting your
vehicle’s engine to recharge your battery. If you’re not present when the alarm sounds, PowerVerter
will automatically shut itself down. Note: always turn connected equipment OFF before restarting
yourengine.Caution:ifyour PowerVerter is supporting a light load (200 watts or less), your battery's
energy may drop below the level needed to restart your vehicle before your PowerVerter shuts down.
When your PowerVerter is supporting a light load, be ready to shut it off when its alarm sounds.

4
3 •CONTROLS
1) Illuminated ON/OFF Switch:
Move the switch to ON (“I”) to supply power to your connected equipment. This switch will remain
illuminated while the PowerVerter is in operation. Move the switch to OFF (“O”) to stop power to
your connected equipment. An illuminated indicator above the on/off switch is GREEN when
voltage is nominal (above 11.8VDC) and turns RED when the VDC falls to 11.8VDC and below,
indicating low battery voltage. An audible alarm will sound if voltage falls to 10.8VDC and below.
Automatic shutdown occurs when voltage drops to 10VDC.
2) AC Outlet(s):
Connect equipment to the PowerVerter's receptacles that are designed to run on 120V AC electric
power (power tools, appliances, televisions, etc.). Be sure equipment that is plugged into the
PowerVerter has a wattage draw equal to or less than the maximum continuous output of your
PowerVerter model (see Specifications, page 8).
3) DC Fuses:
The PV 1000 features four DC fuses; the PV 1800 features six. If too much current is drawn from the
AC outlets, or in the event of a major electronic failure, the fuses will blow to protect the
PowerVerter's circuitry and your battery. If the fuses blow, remove them and replace with 32V
automotive fuses of equal amperage (see Specifications, page 8). Note: installing nonrated fuses could
cause equipment damage or failure and could void your warranty.
4) DC Input Terminals:
These two color-coded terminals secure wires leading from the DC battery source. See "Electrical
Connection" (page 5) for connection procedure and safety warnings.
5) Cooling Fan(s):
One or two cooling fan(s) regulate your PowerVerter's internal temperature and prolong its life.

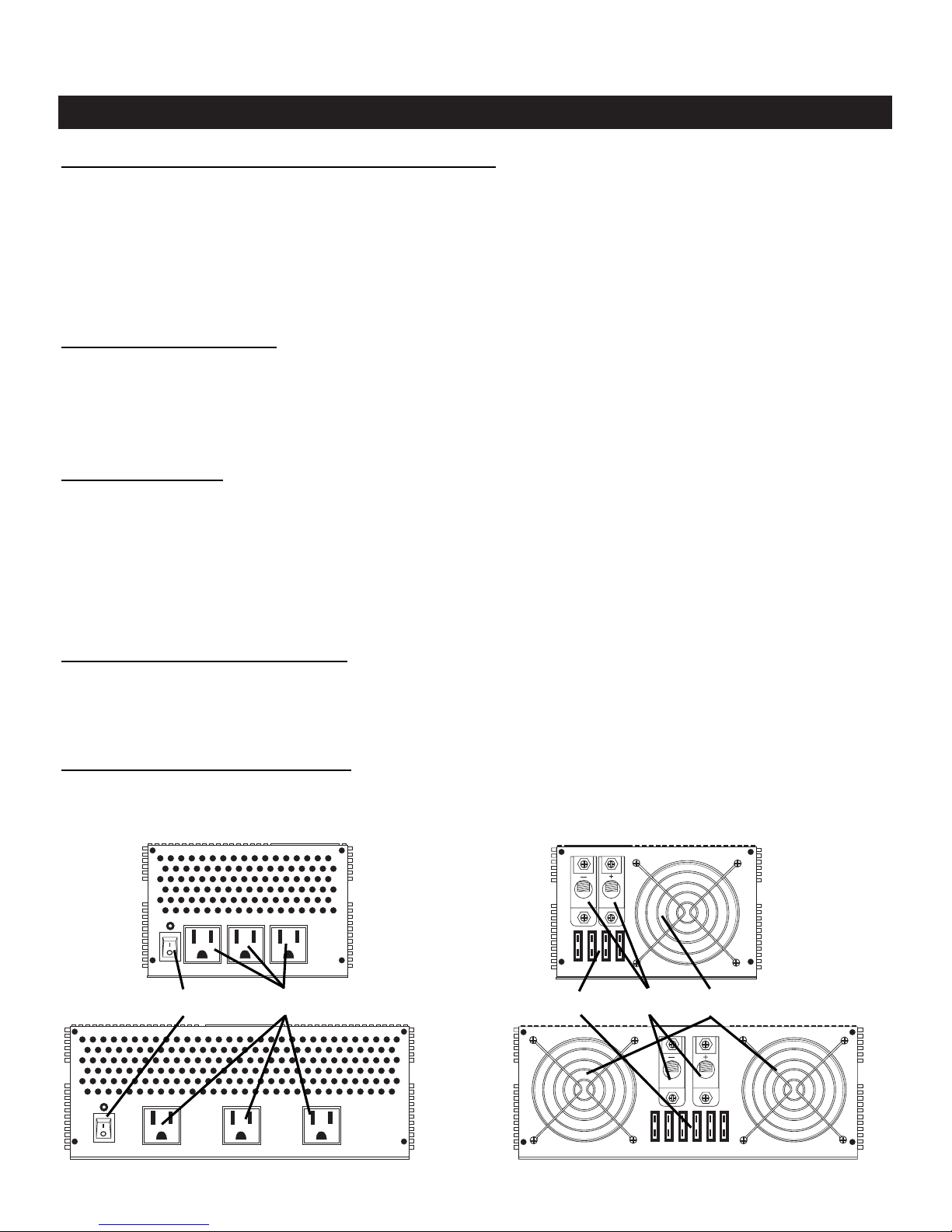

PV 1000HF (Front) PV 1000HF (Rear)
1 2 3 4 5
PV 1800HF (Front) PV 1800HF (Rear)

4 •OPERATION
5
4.1 Electrical Connection
Connect your PowerVerter's DC Input Terminals to a
battery or other source of 12V DC power with sufficient
amperage capacity, using the shortest and heaviest
gauge wire possible. (See Wire Gauge Chart, page 6)
Observe proper polarity at all times. Always connect
Positive (+)/Red to Positive (+)/Red and Negative (-)/
Black to Negative (-)/Black. If the terminal polarity is
accidentally reversed, the unit will not be damaged, but
the fuse(s) will blow.
Warning!
•Keep battery location well ventilated. Explo-
sive hydrogen gas can accumulate near the
battery if it is not kept well ventilated. Sparks
may result during final battery connection.
•Do not allow objects to contact the PowerVerter’s two DC Input Terminals. Do not short
or bridge them together. Serious injury to person and/or property could result. You may
cover or insulate these terminals once the battery is connected to help protect against
accidental short circuits.
•You must tighten your battery terminals to approximately 4 Newton-meters of torque to
create an efficient battery connection and prevent excessive heating. Insufficiently
tightening the terminals could void your PowerVerter's warranty.
Caution!
Even though the inverter is a high-efficiency converter of electricity, the output capacity
is limited by two external factors: 1) the amp-hour size of the battery supplying power to
the inverter; and 2) the length and gauge of the wires running from the battery to the
inverter. If either of these items are not sufficient to supply the recommended current,
output power of the inverter will be less than its rated maximum. For best performance,
it is recommended to use short DC wires between the battery and the inverter and then
use longer AC extension cords (grounded, 14-gauge, 3-wire, less than 100 ft. long) between
the PowerVerter and your equipment.
PV1000 Shown

6
4.2 Wire Gauge Chart
TrippLiterecommends using the shortest, heaviestgaugewireavailable to connect your PowerVerter
to a battery. You may use the chart below to determine the maximum safe length of a battery
connection cable of a given gauge at a given power output level.
4.3 Equipment Connection
With your equipment turned OFF, plug their AC cord(s) into the PowerVerter’s AC receptacle(s).
Warning!
•Tripp Lite does not recommend the use of any of its Power Inverters in any life support
application where a malfunction or failure of a Tripp Lite Power Inverter could cause
failure or significantly alter the performance of the life support device.
•Do not plug a surge suppressor, line conditioner or UPS into the PowerVerter’s AC
receptacles.
4.4 Inverter Start-Up
Before using the PowerVerter, double-check all electrical connections for tightness and correct
polarity. Turn the PowerVerter ON. Then, turn connected equipment ON. Do not start the vehicle
while the PowerVerter is running. Turn the PowerVerter OFF first, then start the vehicle.
Caution!
Since the PowerVerter is merely a converter of electrical energy, its AC output voltage
and frequency (60 Hz. nominal) will be proportional to its DC input voltage. As the voltage
of the battery connected to the PowerVerter begins to drop off, the output of the
PowerVerter will decrease accordingly. Heavy current draw can discharge your vehicle’s
battery in a short time. Full output voltage and frequency can be maintained by running
your engine (the battery will also be kept charged while the engine is running).
Power Output Wire Gauge
to Equipment #6 #4 #2 1/0 2/0
Amps Watts Maximum Wire Length in Feet
2 240 14.5 22.5 36 58 72
4 480711182936
6 720 4.5 7.5 12 19 24
8 960 3.5 5.5 9 14 18
15 1800 1.5 3 4.5 7.5 9.5

7
5 •TROUBLESHOOTING
5.1 Maintenance
The PowerVerter requires no maintenance and contains no user-serviceable or replaceable parts
(except for replaceable DC fuses).
5.2 Service
If you require service beyond what is explained in the Troubleshooting Guide, do the following:
Call Tripp Lite Customer Support at [phone]. (Outside the U.S., call [phone]). A
technical support person will either remedy the problem over the phone or give you instructions
about return, repair or exchange.
If returning your PowerVerter to Tripp Lite, please carefully pack the PowerVerter using the
ORIGINAL PACKING MATERIAL that came with the unit. Enclose a letter describing the
symptoms of the problem. If the PowerVerter is within the 1-Year Limited Warranty period (page 9),
enclose a copy of your sales receipt.
5.3 Troubleshooting Guide
Please check the following before sending the PowerVerter in for service:
SYMPTOM
PowerVerter does not turn
ON when ON/OFF switch is
turned ON
PowerVerter is not able
to power devices plugged
into it
PowerVerter output seems
intermittent
Connected equipment
experiences buzzing sound
or picture distortion.
PROBLEM
Fuse(s) is/are blown
Battery running low
Power draw of equip-
ment is too high for
PowerVerter output
Loose connections
Audio/video
interference
CORRECTION
Replace blown fuse(s). Check for
possible inverter overload
Rechargevehiclebattery by running
engine. Low battery voltage reduces
inverter power output
Check rated power draw of
equipment. Make sure it does not
exceed the maximum continuous
output rating of the PowerVerter
Check and secure all connections
Reposition equipment antennas
and PowerVerter

8
Model: PV 1000HF PV 1800HF
Output Power (Maximum Continuous Watts): 1000 1800
Output Power (Peak Watts): 1500 3000
Nominal Input Voltage (DC): 12V 12V
Nominal Output Voltage (AC): 120V 120V
Output Waveform: Modified Sine Wave Modified Sine Wave
Low Battery Voltage Alarm (Volts): 10.8V 10.8V
Low Battery Voltage Shutdown (Volts): 10.0V 10.0V
AC Outlets (NEMA 5-15R): 3 3
Circuit Protection (DC Overload): 40 amp fuse x 4 40 amp fuse x 6
Dimensions (H x W x D): 4 x 6 x 12.5 in. 4 x 10 x 10.5 in.
10.3 x 15.4 x 32 cm. 10.3 x 25.6 x 27 cm.
Weight: 5.6 lbs. (12.3 kg.) 7.4 lbs. (16.3 kg.)
6 •SPECIFICATIONS

93-1900(200011181)
7 •WARRANTY
1-YEAR LIMITED WARRANTY
Seller warrants this product, if used in accordance with all applicable instructions, to be free from
original defects in material and workmanship for a period of 1 year from the date of initial purchase.
If the product should prove defective in material or workmanship within that period, Seller
will repair or replace the product, in its sole discretion. Service under this Warranty can only be
obtained by your delivering or shipping the product (with all shipping or delivery charges prepaid)
to: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609. Seller will pay return shipping charges. Call
Tripp Lite Customer Service at [phone] before sending any equipment back for repair.
THISWARRANTYDOESNOTAPPLY TO NORMAL WEAR OR TO DAMAGE RESULTING FROM
ACCIDENT, MISUSE, ABUSE OR NEGLECT. SELLER MAKES NO EXPRESS WARRANTIES
OTHER THAN THE WARRANTY EXPRESSLY SET FORTH HEREIN. EXCEPT TO THE EXTENT
PROHIBITED BY APPLICABLE LAW, ALL IMPLIED WARRANTIES, INCLUDING ALL
WARRANTIES OF MERCHANTABILITY OR FITNESS, ARE LIMITED IN DURATION TO THE
WARRANTYPERIODSET FORTH ABOVE; ANDTHISWARRANTYEXPRESSLY EXCLUDES ALL
INCIDENTAL AND CONSEQUENTIAL DAMAGES. (Some states do not allow limitations on how
long an implied warranty lasts, and some states do not allow the exclusion or limitation of incidental
orconsequentialdamages, so the above limitations orexclusionsmay not apply to you. This Warranty
gives you specific legal rights, and you may have other rights which vary from jurisdiction to
jurisdiction).
TRIPP LITE; 1111 W. 35TH STREET; CHICAGO, IL 60609
WARNING: The individual user should take care to determine prior to use whether this device is
suitable, adequate or safe for the use intended. Since individual applications are subject to great
variation, the manufacturer makes no representation or warranty as to the suitability or fitness of
these devices for any specific application.
The policy of Tripp Lite is one of continuous improvement. Specifications are subject to change
without notice.
9

1111 W. 35th Street
Chicago, IL 60609 USA
Servicio a Clientes: [phone]
Fax: [phone]
www.tripplite.com
PowerVerter®
Ultra Compact
Inversores de Energía de CD a CA
PV 1000HF
PV 1800HF
MANUAL DE OPERACIÓN
PV 1000HF
Copyright © 2001 Tripp Lite. Derechos de Autor 2001 Tripp Lite. Reservados todos los derechos. PowerVerter®
es una marca registrada de Tripp Lite.
10

11
INDICE
1) INTRODUCCION
1.1 Aplicaciones 11
1.2 Características Avanzadas 11
2) SEGURIDAD 12
3) CONTROLES 13
4) OPERACION
4.1 Conexión Eléctrica 14
4.2 Tabla de Calibres para Cables 15
4.3 Conexión de Equipos 15
4.4 Encendido del PowerVerter 15
5) GUIA DE RESOLUCION DE PROBLEMAS
5.1 Mantenimiento 16
5.2 Servicio 16
5.3 Guía de Resolución de Problemas 16
6) ESPECIFICACIONES 17
7) GARANTIA 18
Por favor conserve estas instrucciones. Lea cuidadosamente las secciones de Seguridad (página 12) y Operación
(páginas 14-15) antes de usar este PowerVerter. Asegúrese de conservar la caja y materiales originales de empaque.
Estos materiales de empaque deben utilizarse para enviar la unidad al centro de servicio si fuera necesario. De lo
contrario, su garantía podría ser anulada.
1 • INTRODUCCION
1.1 Aplicaciones
¡Felicitaciones! Su nuevo PowerVerter Ultra Compact de Tripp Lite le ofrecerá años de servicio confiable y
eficaz.
Los Inversores PowerVerter le ofrecen acceso a energía de CA donde y cuando usted la necesita. Estas
unidades convierten electricidad de Corriente Directa (CD) de una batería a electricidad de Corriente
Alterna (CA) igual a la suministrada por la compañía local de electricidad a hogares y otros edificios. Este
PowerVerter simplemente se conecta a cualquier batería de 12V (para vehículos) para operar una variedad
de dispositivos de oficinas y electrodomésticos:
1.2 Características Avanzadas
Diseño
El diseño avanzado y tecnología de producción de las unidades PowerVerter Ultra Compact contiene el
poder de los inversores estándar en un gabinete compacto, ligero y metálico. Este diseño elimina la necesi-
dad de incluir transformadores internos de gran tamaño.
• Herramientas Eléctricas • Televisores • Juegos Electrónicos
• Máquinas de Fax • Grabadores de Vídeo • Electrodomésticos de Cocina
• Lámparas • Estéreos • ¡y Más ¡

12
Protección de Batería Desgastada
La alarma de Batería Desgastada incluida con su PowerVerter le alerta si la batería de su vehículo debe ser
recargada, ofreciéndole así suficiente tiempo para apagar los equipos conectados y el inversor antes de
arrancar el motor de su vehículo para recargar la batería. Si usted no está presente al sonar la alarma, el
PowerVerter se apagará automáticamente. Importante: siempre apague los dispositivos conectados antes de
arrancar el motor de su vehículo. Precaución: si el PowerVerter está respaldando una carga ligera (200 vatios o
menos), la energía de su batería puede bajar a un nivel inferior al nivel necesario para arrancar su vehículo antes de
que se apague el PowerVerter. Cuando el PowerVerter esté respaldando una carga ligera, esté listo para apagarlo cuan-
do suene la alarma.
2 • SEGURIDAD
¡Advertencia!
No opere este inversor cerca de materiales, humos o gases explosivos.
¡Precaución!
Ventilación adecuada es esencial durante la operación del PowerVerter. Suministre ventilación adecuada y
absténgase de colocar artículos sobre o alrededor del PowerVerter durante su operación. Evite colocar el
PowerVerter cerca de las salidas de calefacción de su vehículo o bajo luz solar directa. Conserve seca esta
unidad en todo momento. Desconecte el PowerVerter cuando no esté en uso.
¡Precaución!
El gabinete del PowerVerter se calentará (130º - 140º F) después de periodos prolongados de uso. No
coloque el PowerVerter cerca de artículos o materiales que puedan ser afectados por esta temperatura.
Observe las precauciones adecuadas al tocar la unidad después de periodos prolongados de uso.
¡Precaución!
Apague los equipos conectados antes de arrancar el motor del vehículo. NO conecte supresores de tran-
sientes o sobretensiones, reguladores de voltaje, acondicionadores de línea, no-breaks o sistemas UPS a los
receptáculos del PowerVerter. Si desea conectar cables de extensión a los receptáculos de salida del
PowerVerter, utilice únicamente cables de 3 alambres y con conexión a tierra de calibre 14 y menos de 100
pies de longitud.
¡Precaución!
Verifique las etiquetas de advertencias en los cargadores de baterías o adaptadores antes de conectarlos
al PowerVerter. NO conecte cargadores de baterías o adaptadores con advertencias de voltajes peligrosos.
No obstante, la mayoría de los cargadores de baterías y adaptadores son seguros y pueden conectarse
siempre y cuando sus etiquetas o rótulos expresen que el voltaje de salida de CA a CD es bajo (30 voltios
o menos).
¡Advertencia!
Tripp Lite no recomienda el uso de ninguno de sus Inversores de Energía en aplicaciones de soporte
de la vida humana donde una falla del Inversor de Energía de Tripp Lite pueda causar una falla o
alterar considerablemente el rendimiento del dispositivo de soporte de la vida humana.
Comuníquese con Tripp Lite para recibir más información sobre esta advertencia.

13
3 • CONTROLES
1) Interruptor Iluminado de Encendido/Apagado:
Coloque el interruptor en "ON" o "I" (encendido) para suministrar energía a los equipos conectados. Este
interruptor se mantendrá iluminado mientras el PowerVerter esté en operación. Coloque el interruptor en
"OFF" o "O" (apagado) para cortar la energía suministrada a los equipos conectados. Una luz indicadora
ubicada encima del interruptor de encendido/apagado se iluminará en VERDE cuando el voltaje es nom-
inal (superior a 11.8VCD) y en ROJO cuando el VCD es igual o inferior a 10.8VCD. El apagado automáti-
co se activará si el voltaje baja a 10VCD.
2) Receptáculo(s) de CA:
Conecte a los receptáculos del PowerVerter equipos que hayan sido diseñados para operar con energía
eléctrica de 120VCA (herramientas eléctricas, electrodomésticos, televisores, etc.). Asegúrese de que la
demanda eléctrica de estos equipos sea igual o inferior a la salida máxima continua de su modelo
PowerVerter (refiérase a las Especificaciones en la página 17).
3) Fusibles de CD:
El modelo PV 1000 incluye cuatro fusibles de CD; el modelo PV 1800 incluye seis. Si la demanda eléctrica
en los receptáculos de CA es muy alta, o en caso de una falla severa electrónica, los fusibles saltarán o se
quemarán para proteger los circuitos internos del PowerVerter y su batería. Si se quemaran los fusibles,
remuévalos y reemplácelos con fusibles de 32V e igual amperaje para automóviles (refiérase a las
Especificaciones en la página 17). Importante: la instalación de fusibles diferentes a los indicados puede
causar daños a sus equipos o la falla de esta unidad y anular su garantía.
4) Terminales de Entrada de CD:
Estas dos terminales codificadas en colores sujetan los cables procedentes de la fuente de CD (batería).
Refiérase a la sección "Conexión Eléctrica" (página 14) para obtener información sobre el procedimiento de
conexión y advertencias de seguridad.
5) Ventiladores de Refrigeración:
Uno o dos ventiladores de refrigeración regulan la temperatura interna del PowerVerter y
prolongan su vida útil.
PV 1000HF (Vista Frontal)
PV 1800HF (Vista Frontal)
PV 1000HF (Vista Posterior)
PV 1800HF (Vista Posterior)
12 345

14
4 • OPERACION
4.1 Conexión Eléctrica
Conecte las terminales de entrada de CD del PowerVerter
a una batería, u otra fuente de energía de 12V CD
con suficiente capacidad de amperaje, utilizando cables del
calibre más espeso y corto posible. (Refiérase a la Tabla de
Calibres, página 17).
Observe la polaridad apropiada en todo momento. Siempre
conecte Positivo (+)/Rojo a Positivo (+)/Rojo y
Negativo (-)/Negro a Negativo (-)/Negro. Si la polaridad de
la terminal es accidentalmente invertida la unidad no sufrirá
daños pero se quemará(n) el(los) fusible(s).
¡Advertencia!
• Conserve buena ventilación en la localidad de la batería.
Gases hidrógenos explosivos pueden acumularse cerca de la
batería si el área no está bien ventilada. Pueden producirse
chispas durante la conexión final de la batería.
• No permita que objetos foráneos entren en contacto con las dos terminales de entrada de CD del
PowerVerter. No conecte estas terminales entre sí. Esto puede producir lesiones corporales o daños a su
propiedad. Usted puede cubrir o aislar estas terminales una vez que haya conectado la batería para prote-
gerla contra cortocircuitos accidentales.
• Usted debe apretar las terminales de la batería con una fuerza de aproximadamente 4 metros Newton
para crear una conexión eficiente y prevenir calentamiento excesivo. El apretar estas terminales con fuerza
insuficiente puede anular la garantía del PowerVerter.
¡Precaución!
Aún cuando el inversor es un convertidor de electricidad de alta eficiencia, la capacidad de salida está lim-
itada por dos factores externos: 1) la capacidad en amperios—hora de la batería que suministra energía al
inversor; y 2) la longitud y el calibre de los cables que conectan la batería al inversor. Si uno
de estos factores no suministran la corriente recomendada, la energía de salida del inversor será inferior al
índice máximo especificado. Para obtener mejores resultados, usted puede utilizar cables de CD de corta
longitud entre la batería y el inversor y después utilizar un cable de extensión de CA (con conexión a tier-
ra, calibre 14 y 3 alambres, menos de 100 pies de longitud) entre el PowerVerter y sus equipos.
Se muestra el
modelo PV1000

15
4.2 Tabla de Calibres para Cables
Tripp Lite recomienda el uso de los cables más cortos y espesos posibles para conectar el PowerVerter a la
batería. Usted puede utilizar la tabla en esta página para determinar la longitud más segura dado un cal-
ibre específico y un nivel específico de salida de energía para la conexión de la batería.
4.3 Conexión de Equipos
Con los equipos apagados, conecte sus cables de CA a los receptáculos de CA del PowerVerter.
4.4 Encendido del Inversor
Antes de usar el PowerVerter, verifique por segunda vez todas las conexiones eléctricas, la presión aplica-
da a las terminales y la polaridad correcta. Encienda el PowerVerter. Después, encienda los equipos conec-
tados. No arranque su vehículo mientras el PowerVerter esté en operación. Apague el PowerVerter
primero y después arranque el vehículo.
Salida de Energía Calibre del Cable
al Equipos #6 #4 #2 1/0 2/0
Amperios Vatios Longitud Máxima del Cable en Pies
2 240 12.5 22.5 36 58 72
4 480 7 11 18 29 36
6 720 4.5 7.5 12 19 24
8 960 3.5 5.5 9 14 18
15 1800 1.5 3 4.5 7.5 9.5
¡Precaución!
Ya que el PowerVerter es simplemente un convertidor de energía eléctrica, su voltaje y frecuen-
cia de salida de CA (60Hz nominal) será proporcional al voltaje de entrada de CD. Cuando el
voltaje de la batería conectada al PowerVerter comienza a disminuir, la salida del PowerVerter
disminuirá proporcionalmente. Una gran demanda eléctrica puede descargar la batería de su
vehículo en un corto periodo de tiempo. Para conservar el máximo voltaje y frecuencia de sali-
da, usted puede mantener el motor de su vehículo en operación (asimismo, la batería estará reci-
biendo carga mientras el motor continúe operando).
¡Advertencia!
• Tripp Lite no recomienda el uso de ninguno de sus Inversores de Energía en aplica-
ciones de soporte de la vida humana donde una falla del Inversor de Energía de Tripp Lite
pueda causar una falla o alterar considerablemente el rendimiento del dispositivo de
soporte de la vida humana. Comuníquese conTripp Lite para recibirmás información
sobre esta advertencia.
• No conecte un supresor de transientes o sobretensiones, acondicionador de línea, reg-
ulador de voltaje o no-break/sistema UPS a los receptáculos de CA del
PowerVerter.

16
5 • GUIA DE RESOLUCION DE PROBLEMAS
5.1 Mantenimiento
El PowerVerter no requiere mantenimiento y no contiene partes interiores que puedan ser reemplazadas o
reparadas por el usuario (excepto por los fusibles de CD).
5.2 Servicio
Si usted experimenta problemas que no se explican en la Guía de Resolución de Problemas siga las instruc-
ciones a continuación:
Llame al Departamento de Servicios a Clientes al [phone] (Fuera de EE.UU. llame al
[phone]). Una persona de soporte técnico solucionará el problema vía telefónica o le brindará
proporcionará los detalles necesarios para la devolución, reparación o intercambio de su unidad.
Si fuera necesario devolver su PowerVerter a Tripp Lite, por favor empaque cuidadosamente la unidad
utilizando el MATERIAL ORIGINAL DE EMPAQUE incluido con la unidad. Adjunte una carta describi-
endo los síntomas del problema. Si el PowerVerter está dentro del periodo de garantía limitada de 1 año
(página 18), adjunte también una copia de su recibo o factura de compra.
5.3 Guía de Resolución de Problemas
Por favor verifique lo siguiente antes de enviar el PowerVerter al centro de servicios:
SINTOMA PROBLEMA CORRECCION
El PowerVerter no se enciende Uno o más de los fusibles Reemplace los fusibles
cuando el interruptor de se quemaron quemados. Cerciórese de que
encendido/apagado está en la no exista una sobrecarga del
posición "ON" (encendido) PowerVerter.
El PowerVerter no suministra La batería está desgastada Recargue la batería del
energía a los equipos vehículo operando su motor.
conectados El voltaje bajo de la batería
reduce la salida de energía del
PowerVerter
La demanda eléctrica de Verifique la demanda
los equipos conectados es eléctrica de los equipos conec-
muy PowerVerter tados. Asegúrese de que ésta
no exceda el índice máximo
de salida del PowerVerter
La salida del PowerVerter Las conexiones están flojas Verifique y apriete todas
parece ser intermitente. las conexiones
Los equipos conectados emiten Interferencias de Audio Coloque las antenas de los
un zumbido o experimentan o Vídeo dispositivos y el PowerVerter
distorsión de imágenes en otra posición

17
6 • ESPECIFICACIONES
Modelo PV 1000HF PV 1800HF
Energía de Salida
(Salida máxima y continua en vatios): 1000 1800
Energía de Salida
(Salida de cresta en vatios): 1500 3000
Voltaje Nominal de Entrada (CD): 12 V 12 V
Voltaje Nominal de Salida (CA): 120 V 120 V
Onda de Salida: Sinusoide Modificada Sinusoide Modificada
Alarma de Batería
Desgastada (Voltios): 10.8 V 10.8 V
Apagado Automático por
Batería Desgastada (Voltios): 10.0 V 10.0 V
Receptáculos de CA (NEMA 5-15R): 3 3
Protección de Circuitos
(Sobrecarga de CD): 4 fusibles de 40 amps 6 fusibles de 40 amps
Dimensiones (Alto x Ancho x Prof.): 4 x 6 x 12.5 in. 4 x 10 x 10.5 in.
(10.3 x 15 x 32 cms) (10.3 x 25.6 x 27 cms)
Peso: 5.6 lbs. (12.3 kgs) 7.4 lbs. (16.3 kgs)

18
7 • GARANTÍA
GARANTÍA LIMITADA DE 1 AÑO
El Vendedor garantiza que este producto, si es operado de acuerdo con todas las instrucciones sumin-
istradas, estará libre de defectos en materiales y mano de obra por un periodo de 1 año a partir de la fecha
de compra. Si este producto no funcionara como se garantiza durante el período de garantía mencionado,
el Vendedor, a sola discreción, reparará o reemplazará este producto. El servicio de reparación bajo esta
garantía puede obtenerse únicamente enviando o entregando el producto (con todos los gastos de embar-
que y entrega pagados) a: Tripp Lite, 1111 W. 35th Street; Chicago, IL 60609; EE.UU. El Vendedor cubrirá
los costos de retorno. Comuníquese con el Departamento de Servicios a Clientes de Tripp Lite al
[phone] antes de enviar productos al centro de servicios.
ESTA GARANTIA NO CUBRE DESGASTES NORMALES O DAÑOS PRODUCIDOS POR ACCIDENTE,
USO INDEBIDO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO EXTIENDE GARANTIAS EXPRESAS
EXCEPTO POR LA GARANTIA DEFINIDA EN ESTE DOCUMENTO. SALVO DONDE SEA PROHIBIDO
POR LAS LEYES LOCALES, TODAS LAS GARANTIAS IMPLICITAS, INCLUSO TODAS LAS GARAN-
TIAS DE COMERCIALIZACION O APTITUD PARA UN USO PARTICULAR O ESPECIFICO, SON LIM-
ITADAS EN SU DURACION AL PERIODO ESPECIFICADO EN ESTE DOCUMENTO; Y ESTA GARAN-
TIA EXCLUYE EXPRESAMENTE TODO TIPO DE DAÑOS Y PERJUICIOS INCIDENTALES O CONSE-
CUENTES. (Ciertas jurisdicciones no permiten limitaciones en la duración de garantías implícitas y/o la
exclusión o limitación de daños incidentales o consecuentes, por lo tanto las limitaciones o exclusiones
mencionadas pueden ser nulas en ciertos casos. Esta Garantía le otorga derechos legales específicos. Usted
puede tener otros derechos los cuales varían de acuerdo a la jurisdicción correspondiente.)
TRIPP LITE, 1111 W. 35TH STREET, CHICAGO, ILLINOIS 60609, USA
ADVERTENCIA: El usuario o consumidor individual debe determinar si este producto, previo al uso del
mismo, es apto, adecuado y seguro para el uso deseado. Las aplicaciones individuales están sujetas a
grandes variaciones, por lo que el fabricante no extiende garantía o declaración alguna sobre la aptitud de
estos dispositivos para ninguna aplicación específica.
La política de Tripp Lite es una de mejoramiento continuo. Las especificaciones están sujetas a
cambios sin previo aviso.

1111 W. 35th Street
Chicago, IL 60609 USA
Assistance clientéle: [phone]
Fax: [phone]
www.tripplite.com
PowerVerter®
Ultra Compacts
Inverseurs de
Courant Continu en
Courant Alternatif
PV 1000HF
PV 1800HF
MANUEL D’UTILISATION
PV 1000HF
Copyright © 2001 Tripp Lite. Tous droits réservés. PowerVerter®est une marque déposée de of Tripp Lite. 19

20
TABLE DES MATIERES
1) INTRODUCTION
1.1 Applications 20
1.2 Dispositifs Avançés 20
2) SÛRETÉ 21
3) CONTRÔLES 22
4) OPÉRATION
4.1 Connexion Electrique 23
4.2 Diagramme de Mesure de Câble 24
4.3 Connexion du Matériel 24
4.4 Mise en route de l'Inverseur 24
5) DÉPANNAGE
5.1 Maintenance 25
5.2 Service 25
5.3 Guide de Dépannage 25
6) CARACTÉRISTIQUES 26
7) GARANTIE 27
Veuillez sauvegarder ces instructions. Lisez complètement les sections concernant la Sûreté (page 21) et l'Opération
(page 23-24) avant d'activer votre PowerVerter. Assurez vous de garder l'emballage d'origine et les insertions en
mousse. Si vous avez besoin du service, votre garantie peut être annulée si le PowerVerter n'est pas renvoyé à Tripp
Lite dans son emballage d'origine.
1 • INTRODUCTION
1.1 Applications
Félicitations! Votre nouvel Inverseur de Courant Continu en Courant Alternatif Ultra Compact
PowerVerter de Tripp Lite va vous offrir la fiabilité et l'insouciance de son service durant des années.
Les Inverseurs PowerVerter vous donnent l'accès au Courant Alternatif où que vous soyez et à n'importe
quel moment lorsque vous avez besoin de lui. Ils convertissent l'électricité de Courant Continu (CC) d'une
batterie en électricité de Courant Alternatif (CA) qui est l'alimentation standard que vous trouvez chez
vous. Votre Inverseur PowerVerter se relie simplement à n'importe quelle batterie 12V (des véhicules à
moteur) pour exécuter une variété d'appareils électroménagers et d'appareils de bureau:
1.2 Dispositifs Avancés
Conception
La conception avançée ultra compacte et la technologie de production du PowerVerter contiennent l'ali-
mentation standard des inverseurs dans un boitier profilé léger en métal. Cette conception élimine le
besoin de transformateurs internes encombrants.
• Machines-outils • Télévisions • Systèmes de Jeu
• Télécopieurs • Magnétoscopes • Matériel de Cuisine
• Lampes • Stéreos • et plus!
