Tripp Lite U203-004-R User manual

Tripp Lite World Headquarters
1111 W. 35th Street, Chicago, IL 60609 USA
[phone], www.tripplite.com
User’s Manual
USB Bus-Powered Hub (4 port)
Model #: U203-004-R
NOTE: Follow these installation and operating procedures to ensure correct
performance and to prevent damage to this unit or to its connected devices.
Copyright © 2001 Tripp Lite. All rights reserved. All trademarks are the property of their
respective owners. Technical specifications are subject to change without notice.

System Requirements
l
Windows® 98, Windows® 2000
l
Mac OS 8.6 & up
l
OS/2 Warp (with USB driver installed)
l
Your PC must have USB Host controllers inside the H/W
system
Features
l
Provides four downstream ports.
l
No power adapter required (powered by PC).
l
Per-port overcurrent detection and protection.
l
Per-port power ready/overcurrent LED indicators.
l
A real Plug & Play and Hot-plugged device.
LED Definition
Port 1 - 4 LEDs (Green) - A lit LED indicates that the port is
ready for use or in operation. If an overcurrent condition occurs,
the port will immediately shut down and the LED will turn off.
The port will reset when the hub is disconnected and reconnected.
2

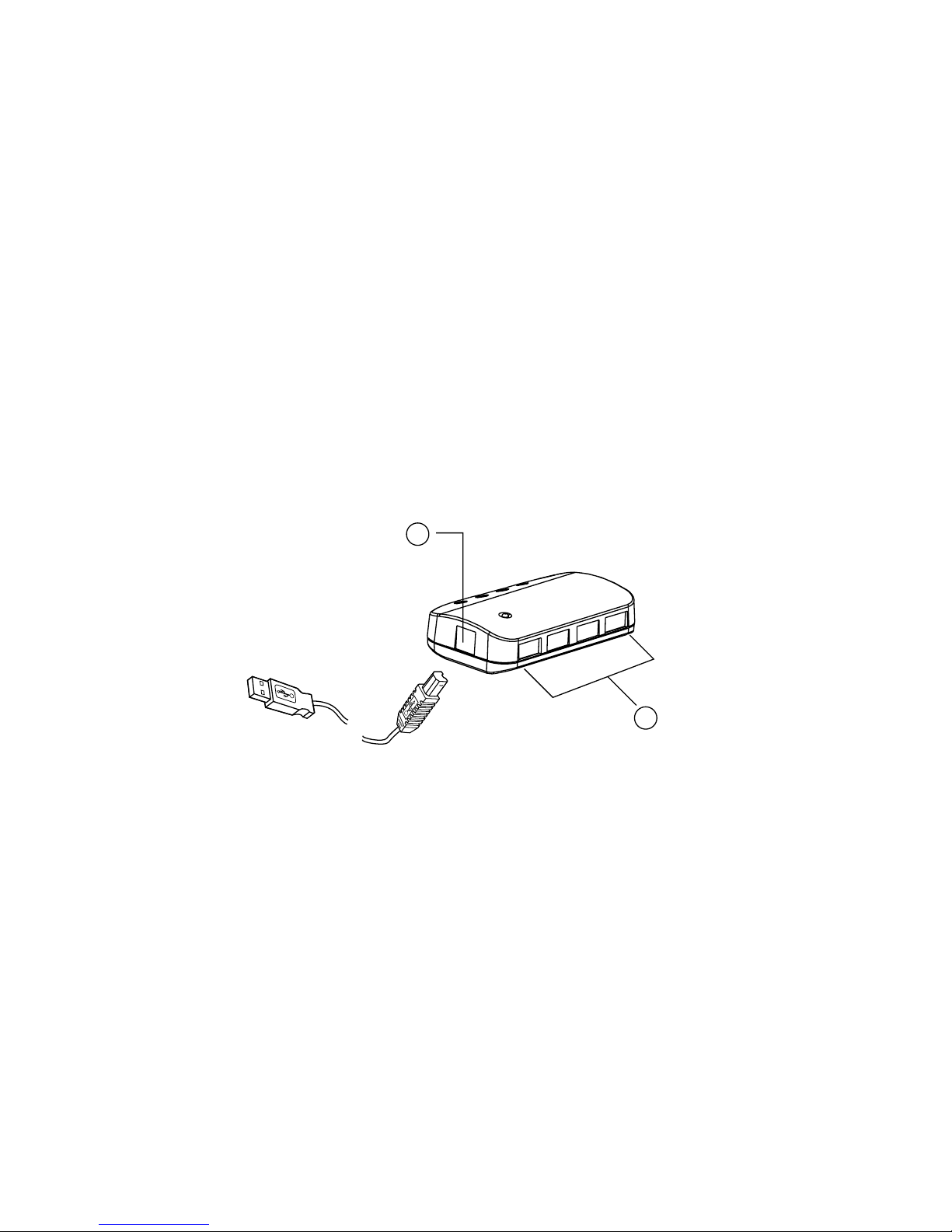

Installation
1. Plug the B type connector into the upstream port (Root port)
of the HUB (1)
2. Plug the A type connector into the Host (PC)
3. Connect all USB Devices to the HUB Host (2)
WARNING: You cannot connect another hub to this one. You
can, however, connect this hub to any self-powered hub to
increase the number of ports.
Overcurrent
An unlit port LED indicates a problem has been detected
and the port has been deactivated. Disconnect the device
connected to the Port. The Port will unlock only when the
HUB is shut down and restarted. Try reconnecting the
device. If the port LED turns off again, have the device
checked.
B Connector
A Connector
1
2
3

Specifications
Function Description
Upstream Ports (Root Ports) 1
Downstream Ports 4
LEDs 4: Downstream Status /
Overcurrent Detection
Per-Port Output Voltage DC + 5V
Per-Port Output Current 500mA(max.)
FCC Radio / TV Interference Notice
Note: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy, and if not installed and used in accordance with
the instruction manual, may cause interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which can be determined by turning
the equipment off and on, the user is encouraged to try to correct the interference by one or
more of the following measures: reorient or relocate the receiving antenna; increase the
separation between the equipment and receiver; connect the equipment into an outlet on a
circuit different from that which the receiver is connected; consult the dealer or an experienced
radio/television technician for help. The user must use shielded cables and connectors with this
product. Any changes or modifications to this product not expressly approved by the party
responsible for compliance could void the user’s authority to operate the equipment.
4

LIFETIME LIMITED WARRANTY
TRIPP LITE warrants its products to be free from defects in materials and workmanship for life. TRIPP
LITE’s obligation under this warranty is limited to repairing or replacing (at its sole option) any such
defective products. To obtain service under this warranty, you must obtain a Returned Material
Authorization (RMA) number from TRIPP LITE or an authorized TRIPP LITE service center. Products
must be returned to TRIPP LITE or an authorized TRIPP LITE service center with transportation charges
prepaid and must be accompanied by a brief description of the problem encountered and proof of date and
place of purchase. This warranty does not apply to equipment, which has been damaged by accident,
negligence or misapplication or has been altered or modified in any way.
EXCEPT AS PROVIDED HEREIN, TRIPP LITE MAKES NO WARRANTIES, EXPRESS OR
IMPLIED, INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE. Some states do not permit limitation or exclusion of implied warranties;
therefore, the aforesaid limitation(s) or exclusion(s) may not apply to the purchaser.
EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL TRIPP LITE BE LIABLE FOR DIRECT,
INDIRECT, SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES ARISING OUT OF THE
USE OF THIS PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
Specifically, TRIPP LITE is not liable for any costs, such as lost profits or revenue, loss of equipment, loss
of use of equipment, loss of software, loss of data, costs of substitutes, claims by third parties, or otherwise.
The policy of TRIPP LITE is one of continuous improvement. Specifications are subject to change without notice.
5

Siège Mondial de Tripp Lite
1111 W. 35th Street, Chicago, IL 60609 USA
[phone], www.tripplite.com
Manuel d’utilisation
Concentrateur alimentépar
bus USB (4 ports)
No de modèle: U203-004-R
REMARQUE : Suivez ces procédures d’installation et d’utilisation pour garantir le
fonctionnement correct et écarter tout risque de dommage àcette unitéou àses
dispositifs connectés.
Copyright © 2001 Tripp Lite. Tous droits réservés. Toutes les marques de commerce sont la
propriété de leur détenteur respectif. Les caractéristiques techniques sont sujettes à modification
sans préavis.
6

Configuration système
l
Windows 98, Windows 2000
l
Mac OS 8.6 et supérieur
l
OS/2 WARP (avec pilote USB installé)
l
Des cartes contrôleurs hôtes USB doivent être installées dans
votre PC.
Caractéristiques
l
Fournit 4 ports en aval
l
Aucun adapteur secteur requis (alimentation issue du
micro-ordinateur).
l
Détection et protection contre les surintensités àchaque port
l
Voyants d’alimentation et de surintensitéàchaque port
l
Appareil véritablement prêt àl’emploi et qui se branche à
chaud
Définition des voyants
Voyants des ports 1 à4 (verts). Un voyant alluméindique que le
port est prêt àl’emploi ou actuellement utilisé. En présence d’une
surintensité, le port se ferme immédiatement et le voyant s’éteint.
Il se réinitialise lorsque le concentrateur est débranchépuis
rebranché.
7

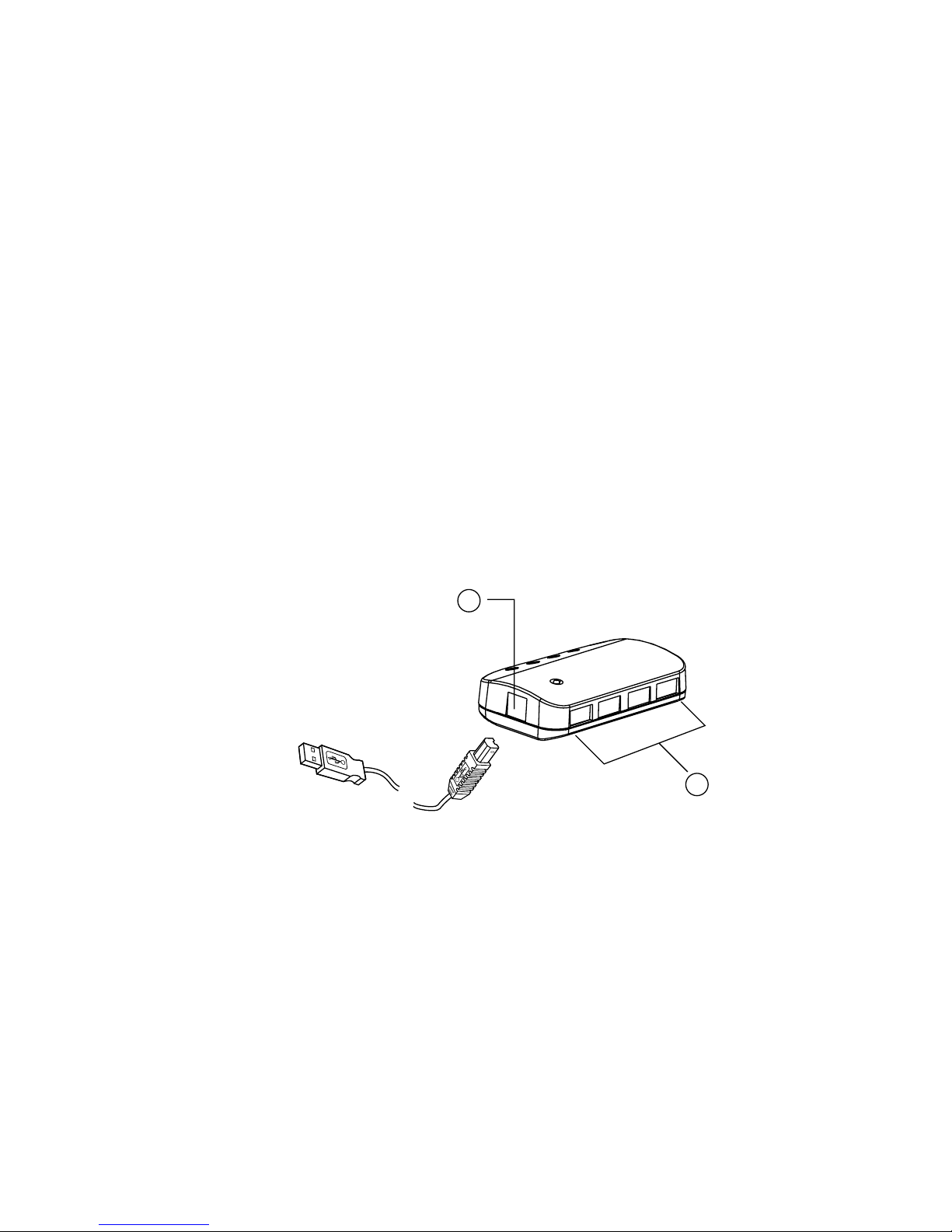

Installation
1. Branchez le connecteur de type B sur le port en amont (port
racine) du concentrateur (1).
2. Branchez le connecteur de type A sur l’hôte (PC).
3. Connectez tous les périphériques USB àl’hôte du
concentrateur (2).
AVERTISSEMENT : Vous ne pouvez pas brancher un autre
concentrateur sur celui-ci. Vous pouvez toutefois brancher ce
concentrateur sur tout concentrateur auto-alimentépour
augmenter le nombre de ports.
Surintensité
Un voyant de port éteint indique qu’un problème a étédétectéet
que le port a étédésactivé. Débranchez le périphérique branché
sur le port. Le port se déverrouille uniquement lorsque le
concentrateur est arrêté, puis redémarré. Essayez de reconnecter
B Connector
A Connector
1
2
8

le périphérique. Si le voyant du port s’éteint une nouvelle fois,
faites vérifier le périphérique.
Spécification
Fonction Description
Port en amont (port racine) 1
Port en aval 4
Voyant 4: Détection d’état en aval /
surintensité
Tension de sortie port à port +5 V c.c.
Courant de sortie par port 500 mA max.
Avis de la FCC sur les interférences radio et
télévisées
Remarque : Suite àdes tests, ce matériel s’est avéréconforme aux limites concernant les
appareils numériques de classe B, dans le cadre de la partie 15 des règles de la FCC. Ces limites
visent àfournir une protection raisonnable contre les interférences d’une installation
résidentielle. Ce matériel produit, utilise et peut rayonner une énergie haute fréquence et, s’il
n’est pas installéet utiliséconformément au manuel d’instructions, il risque de causer des
interférences au niveau des communications radio. Toutefois, il n’est pas garanti que des
interférences ne se produiront pas dans une installation particulière. Si ce matériel cause des
interférences nuisibles àla réception radio ou télévisée, ce qui peut être déterminéen le mettant
hors tension, puis de nouveau sous tension, l’utilisateur est encouragéàessayer de corriger
l’interférence en prenant l’une au moins des mesures suivantes : réorientation ou déplacement
de l’antenne réceptrice ; augmentation de la distance entre le matériel et le récepteur ;
9

branchement du matériel sur une prise d’un circuit différent de celui sur lequel est
branchéle récepteur ; consultation du revendeur ou d’un technicien radio/TV compétent
pour obtenir de l’aide. L’utilisateur doit utiliser des câbles et des connecteurs blindés
avec ce produit. Toute modification apportée àce produit non expressément approuvée
par la partie responsable de la conformitérisque d’annuler le droit accordéàl’utilisateur
de faire fonctionner le matériel.
GARANTIE LIMITÉE ÀVIE
TRIPP LITE garantit que ses produits seront dépourvus de défauts de matériel et de fabrication pendant la
vie. L’obligation de TRIPP LITE en vertu de cette garantie se limite àla réparation ou au remplacement
(selon son choix) de ces produits défectueux. Pour obtenir réparation dans le cadre de cette garantie,
procurez-vous un numéro d’autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d’un
centre de réparation agréé par TRIPP LITE. Les produits doivent être renvoyés àTRIPP LITE ou àun
centre de réparation agréé par TRIPP LITE en port prépayéet être accompagnés d’un descriptif succinct
du problème et d’un justificatif de la date et du lieu d’achat. Cette garantie ne s’applique pas au matériel
qui a étéendommagésuite àun accident, un acte de négligence ou une application impropre, ou qui a été
altéréou modifiéd’une quelconque manière.
SAUF INDICATION CONTRAIRE EN CECI, TRIPP LITE N’EMET AUCUNE GARANTIE,
EXPRESSE OU TACITE, Y COMPRIS GARANTIES DE QUALITE COMMERCIALE ET
D’ADAPTATION A UN USAGE PARTICULIER. Certains États n’autorisant pas la limitation ni
l’exclusion de garanties tacites, la ou les limitations ou exclusions susmentionnées peuvent ne pas
s’appliquer àl’acheteur.
SAUF INDICATION CONTRAIRE CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ETRE
TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU
CONSÉCUTIFS RÉSULTANT DE L’UTILISATION DE CE PRODUIT, MÊME SI ELLE A ÉTÉ
AVISÉE DE L’ÉVENTUALITÉDE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être
tenue responsable de frais, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité
d’utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement,
réclamations d’un tiers ou autres.
TRIPP LITE a adoptéune politique d’amélioration continue. Les caractéristiques techniques sont sujettes
àmodification sans préavis.
