Tripp Lite SmartPro SMART1400RM2U User manual

Owner’s Manual
1111 W. 35th Street Chicago, IL 60609 USA
Customer Support: [phone] • www.tripplite.com
Important Safety Instructions 2
Mounting 3
Connection 6
Basic Operation 8
Storage and Service 11
Español
Copyright ©2002 Tripp Lite. All rights reserved. SmartPro®is a registered trademark of Tripp Lite.
SmartPro®2U Rackmount
120V Input/Output UPS Systems • Intelligent • Line-Interactive • Extended Run
Models: 1400—3000 VA
13
Battery Replacement 12
Specifications 12
Français 25
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:21 PM Page 1

2
Important Safety Instructions
SAVE THESE INSTRUCTIONS
This manual contains important instructions that should be followed during the installation,
operation and storage of all Tripp Lite UPS Systems. Failure to heed these warnings will void
your warranty.
UPS Location Warnings
• Use caution when lifting UPS. Because of the considerable weight of all Rackmount UPS
systems, at least two people should assist in lifting and installing them.
• Install your UPS indoors, away from excess moisture or heat, dust or direct sunlight.
• For best performance, the ambient temperature near your UPS should be between 0° C and
40° C (between 32° F and 104° F).
• Leave adequate space around all sides of the UPS for proper ventilation. Do not obstruct its
vents or fan openings.
UPS Connection Warnings
• The UPS contains its own energy source (battery). The output terminals may be live even
when the UPS is not connected to an AC supply.
• Connect your UPS to a properly grounded AC power outlet. Do not modify the UPS’s plug
in a way that would eliminate the UPS's connection to ground. Do not use adapters that
eliminate the UPS’s connection to ground.
• Do not plug your UPS into itself; this will damage the UPS and void your warranty.
• If you are connecting your UPS to a motor-powered AC generator, the generator must provide
filtered, frequency-regulated computer-grade output. Connecting your UPS to a generator will
void its Ultimate Lifetime Insurance.
Equipment Connection Warnings
• Do not use Tripp Lite UPS Systems for life support applications in which a malfunction or
failure of a Tripp Lite UPS System could cause failure or significantly alter the performance
of a life-support device.
• Do not connect surge suppressors to the output of your UPS. This may damage your UPS and
will void both the surge suppressor and UPS warranties.
Battery Warnings
• Except for battery replacement, your UPS does not require routine maintenance. Do not open
your UPS for any reason. There are no user-serviceable parts inside.
• Battery replacement must be performed by qualified service personnel. Because batteries
present a risk of electrical shock and burn from high short-circuit current, qualified service
personnel should observe proper precautions: Use tools with insulated handles and replace
the existing batteries with the same number and type of new batteries (Sealed Lead-Acid).
Do not open the batteries. Do not short or bridge the battery terminals with any object.
• During hot-swap battery replacement, the UPS will not provide backup power in the event of
a blackout or other power interruptions.
• Do not operate UPS without batteries.
• Do not dispose of the batteries in a fire. The UPS batteries are recyclable. Refer to local codes
for disposal requirements, or in the USA only, refer to these sources for recycling information:
• 1-800-SAV-LEAD (1-800-728-5323)
• 1-800-8-BATTERY (1-800-8-228-8379)
• www.rbrc.com
• When adding external battery packs, connect only Tripp Lite-recommended battery packs of
the correct voltage and type. Do not connect or disconnect battery packs when the UPS is
operating on battery power.
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:21 PM Page 2

3
Mounting
Your equipment may be rackmounted in 4-post rack enclosures using the included rack shelves
(UPSRMRII Adjustable Rackmount Shelf Kit) and the following suggested mounting procedures.
These procedures are for common enclosure types and may not be appropriate for all rack enclosures.
You must determine the fitness of rackmount hardware and procedures before mounting. If this
hardware or these procedures are not suitable for your application, contact your rack enclosure’s
manufacturer for a solution.
Mount one piece of equipment in a 4-post rack section using the Single Unit Installation procedure,
or one piece of equipment in a 2-post rack using the 2-Post (Telecom) Installation procedure. If you have
two UPSRMRII shelf kits and a sufficiently deep rack, you may mount two pieces of equipment in
a 4-post rack section using the Back-to-Back Installation procedure.Your UPS also may be positioned
safely in an upright position without mounting screws with the addition of a 2U Tower Stand, sold
separately from Tripp Lite.

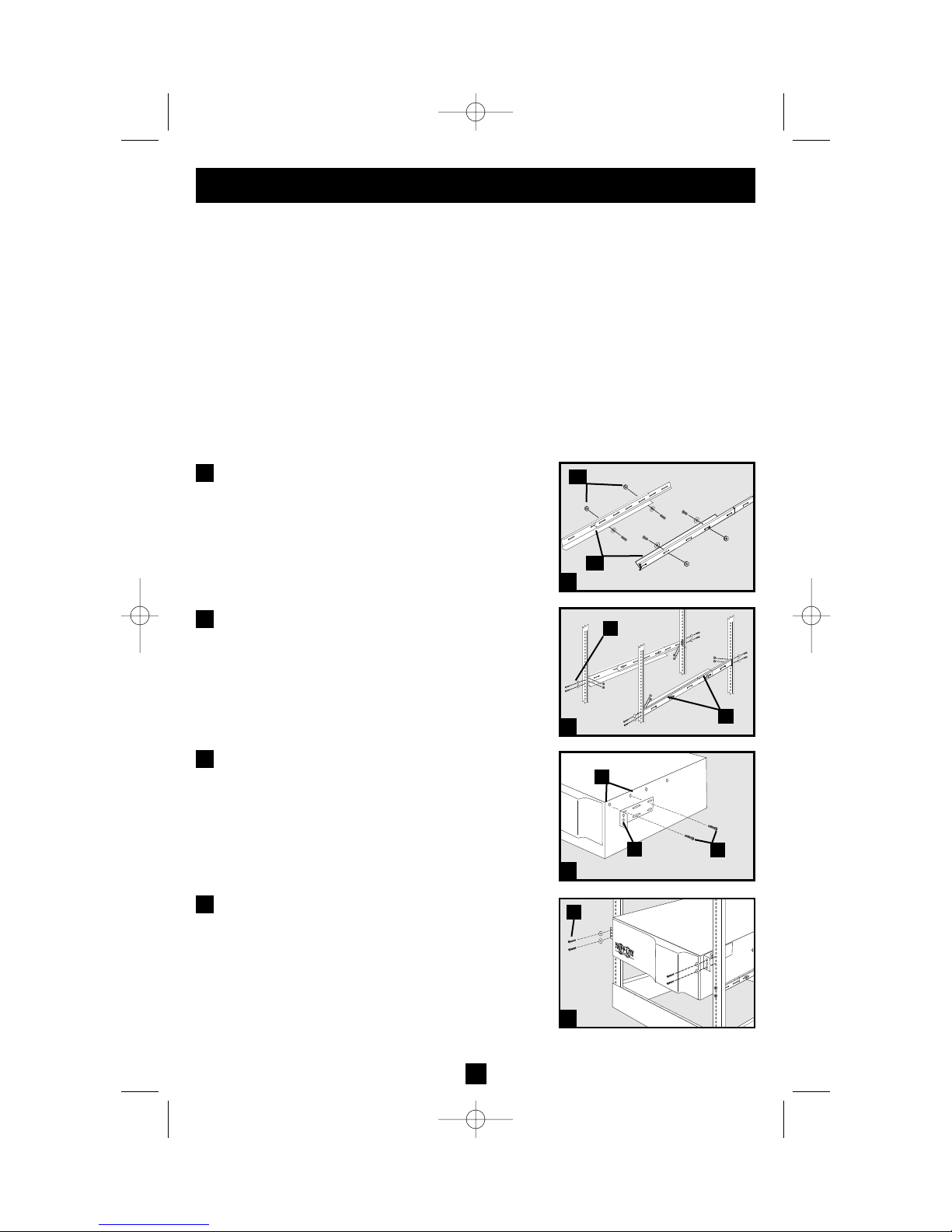

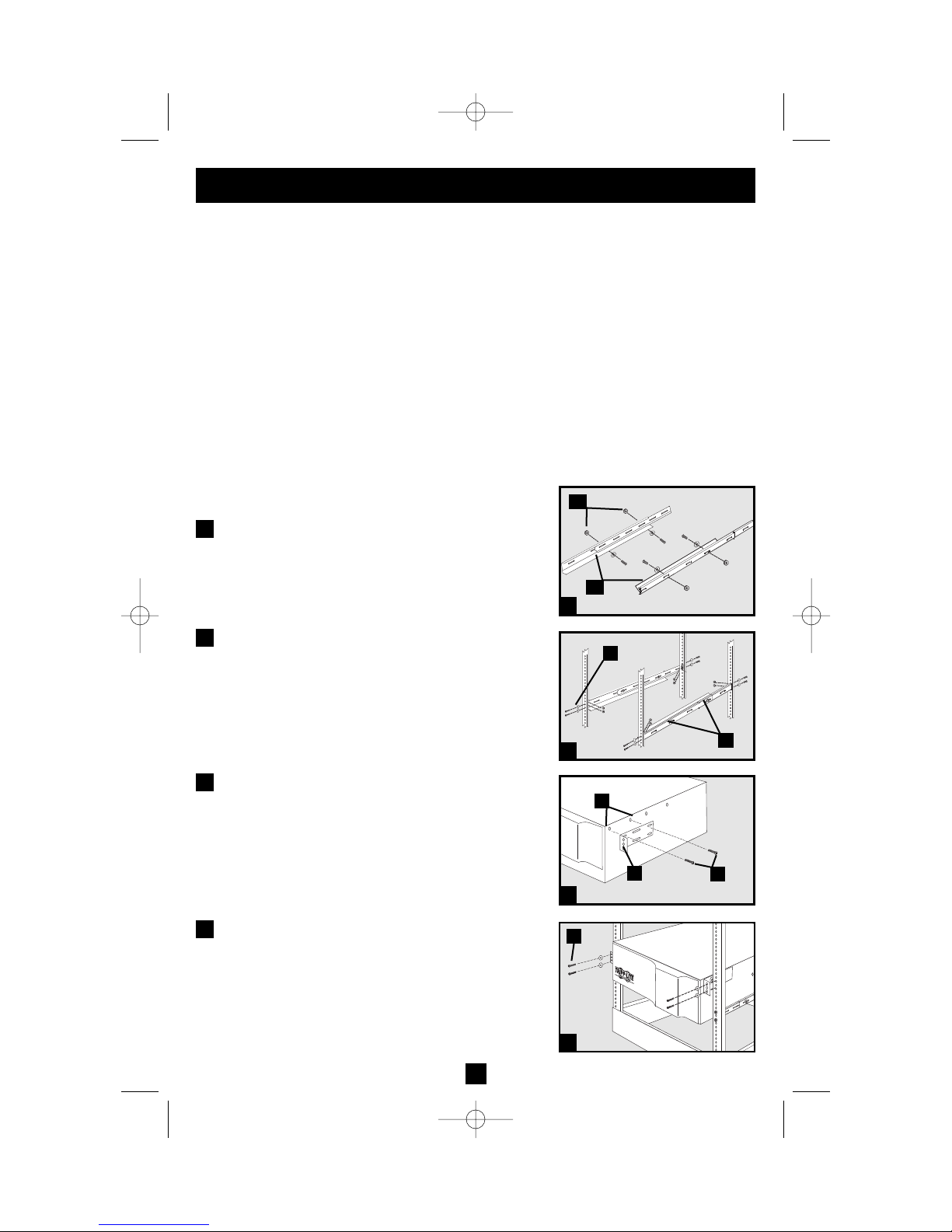

Single Unit Installation
Connect the two segments of each shelf (A) using the
included screws and nuts (B). Leave the screws slightly
loose so that the shelves can be adjusted in the next step.
Adjust each shelf to fit your rack, then mount them in
the lowest available space of your rack with the
screws, nuts and washers provided (C). Note that the
support ledges should face inward. Tighten the screws
that connect the shelf segments (B).
Attach mounting ears (D) to the front mounting holes
of your equipment (E) using the screws provided (F).
The ears should face forward.
Using an assistant if necessary, lift your equipment
and slide it onto the mounting shelves. Attach your
equipment to the rack by passing the screws, nuts and
washers provided (G) through its mounting ears and
into the rack rails.
1
2
3
A
B
C
B
E
DF
G
1
2
3
4
4
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:21 PM Page 3

4
Mounting
Back-to-Back Installation
Connect the shelved sections from two UPSRMRII
kits (A) to the unshelved sections (B) using the included
screws and nuts (C). Note: Two unshelved sections
will be left over. Leave the screws slightly loose so
that the shelves can be adjusted in the next step.
Adjust each shelf to fit your rack, then mount them in
the lowest available space of your rack with the
screws, nuts and washers provided (D). Note that the
support ledges should face inward. Tighten the screws
that connect the shelf segments (C).
Attach mounting ears (E) to the front mounting holes of
your equipment (F) using the screws provided (G). The
ears should face forward.
Using an assistant if necessary, lift your equipment
and slide it onto the mounting shelves. Attach your
equipment to the rack by passing the screws, nuts and
washers provided (H) through its mounting ears and
into the rack rails.
D
C
F
E
H
G
C
A
B
1
2
3
4
1
2
3
4
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:22 PM Page 4

5

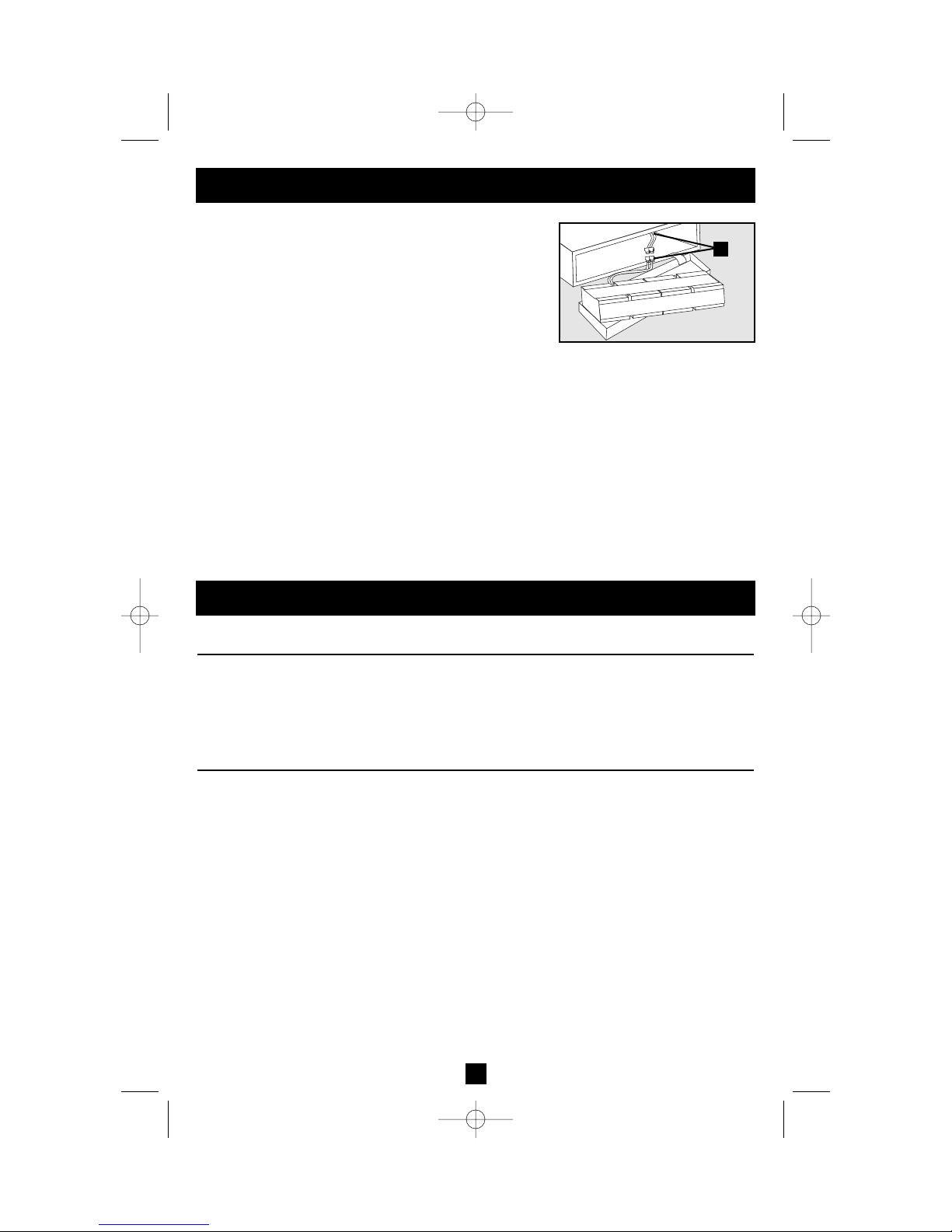

Color Selection
Select UPS systems can be configured to match black or grey equipment. To match grey equipment,
mount the grey mounting ears in front. To match black equipment, switch the grey front panel on the
unit for the black front panel (included with select models), and mount the black mounting ears in
front. (See mounting instructions for exact mounting ear placement.)
To switch the front panel of the UPS, first unscrew the six screws on the front face of the unit, then
remove the front panel. Next, unscrew the two screws that attach the LED board to the inside of the
front panel, then remove the LED board without disconnecting the ribbon cable that connects it to
the UPS. Screw the LED board to the new front face and screw the new front face to the UPS.
Mounting

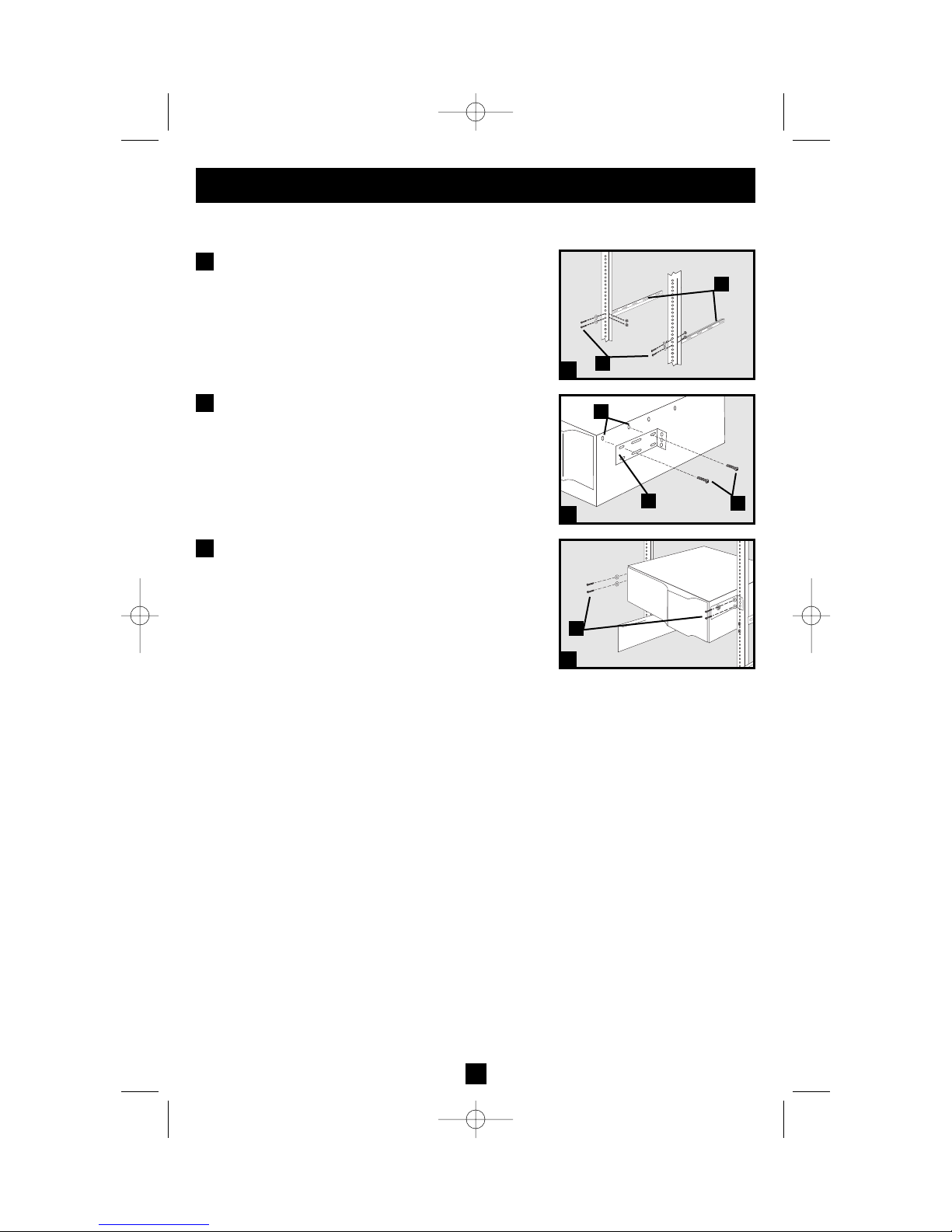

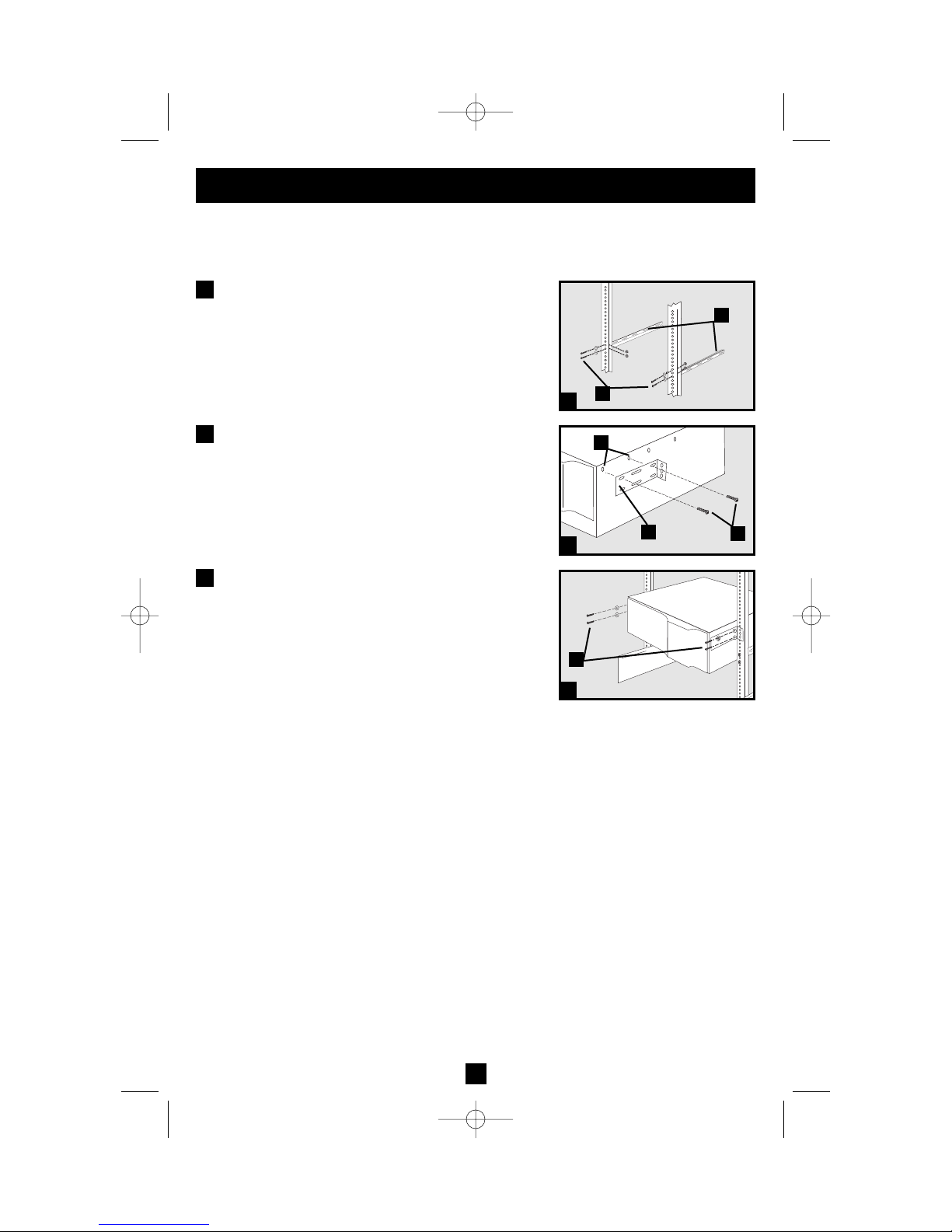

2-Post (Telecom) Installation
Mount the shelved sections (A) of your UPSRMRII kit
on the back side of your rack. Mount them in the lowest
available space of your rack with with the screws, nuts
and washers provided (B). Note that the support ledges
should face inward.
Attach mounting ears (C) to the front mounting holes of
your equipment (D) using the screws provided (E). The
ears should face backward.
Using an assistant if necessary, lift your equipment
and slide it onto the mounting shelves. Attach your
equipment to the rack by passing the screws, nuts and
washers provided (F) through its mounting ears and
into the rack rails.
1
2
3
A
D
C
F
B
E
1
2
3
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:22 PM Page 5

6
Connection
Plug your UPS’s Line Cord into
an electrical outlet.
Once your UPS is plugged in, the UPS will enter STANDBY
mode. The fan will activate and the “ ” LED will
begin flashing. The UPS system’s outlets will not be
active until the UPS is turned ON.
SMART1400RM2U and SMART1500RMXL2U
models require connection to a 15-amp dedicated circuit.
SMART2200RMXL2U and SMART2600RM2U models
are fitted with plugs for connection to a 20-amp dedicated
circuit, but may be reconfigured for use with a 15-amp
dedicated circuit (see “Switching Plugs” below).
SMART3000RM2U models are fitted with twist-lock
plugs for connection to a 30-amp dedicated circuit, but
may be reconfigured for use with a 20-amp dedicated
circuit (see “Switching Plugs” below).
Switching Plugs: Plug switching should only be done
by a qualified electrician. Switching plugs will change
the output capacity of your UPS; see Specifications.
Plug your equipment into your UPS.
Your UPS is designed to support only computer equipment.
You will overload your UPS if you connect household
appliances, laser printers or surge suppressors to the
UPS’s Outlets.
Turn your UPS ON
• Press the “POWER” button
• Hold the button for a moment, until the “ ”
LED stops flashing and illuminates constantly
• Release the button
Your UPS is now ON and its AC outlets are active.
1
2
1
2
3
SMART2200RMXL2U plug
(NEMA 5-20P) shown
SMART3000RM2U shown
3
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:22 PM Page 6

7

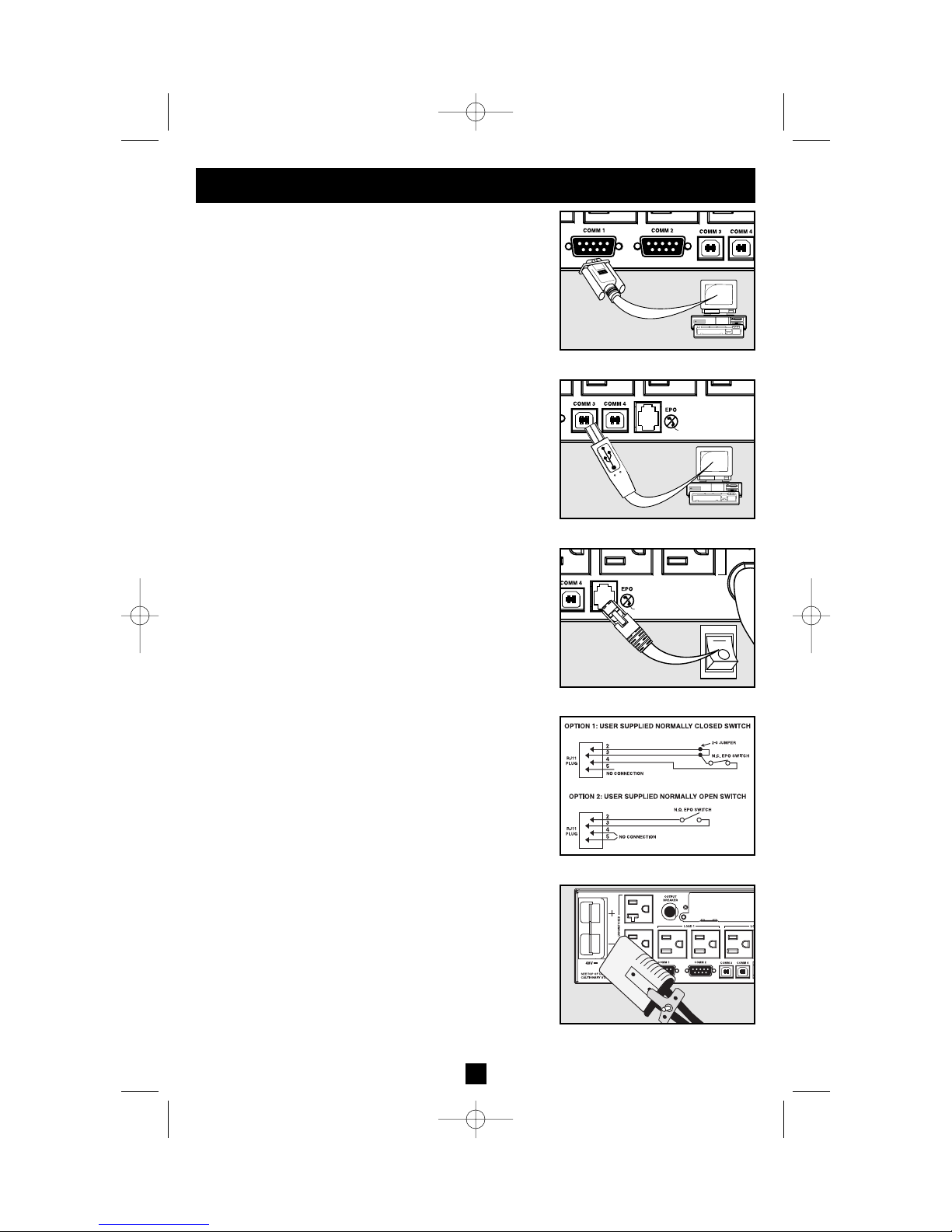

Connection (optional)
Your UPS will function properly without these connections.
Serial Port Connection
Using the serial cable provided, connect a serial port from a
computer to a serial port on your UPS. Install on the computer
the Tripp Lite power protection software appropriate to its
operating system. If your UPS features two serial ports, a
second serial computer may be connected.
USB Port Connection
Using the USB cable provided, connect a USB port from a
computer to a USB port on your UPS. Install on the comput-
er the Tripp Lite power protection software appropriate to
its operating system. If your UPS features two USB ports,
a second USB computer may be connected.
EPO Port Connection
Using the RJ-11 cable provided, connect the Emergency
Power Off (EPO) port of your UPS to a user-supplied normally
closed or normally open switch according to the circuit diagram
at the right. The EPO port is not a phone line surge
suppressor; do not connect a phone line to this port.
External Battery Pack Connection
Since your UPS has internal batteries, external batteries are
only needed to extend runtime. Adding external batteries
will increase recharge time as well as runtime.
The diagram to the right shows the location of your UPS’s
External Battery Connector, where you will insert the cable that
is attached to your battery pack. Complete installation and
mounting instructions for your battery pack appear in the
battery pack’s owner’s manual. Make sure that cables are fully
inserted into their connectors. Small sparks may result during
battery connection; this is normal.
Serial Connection: SMART3000RM2U shown
USB Connection: SMART3000RM2U shown
EPO Connection: SMART3000RM2U shown
EPO Circuit Diagram
External Battery Connection:
SMART3000RM2U shown
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:22 PM Page 7

Use the POWER button to switch your UPS between its four modes of operation.
OFF: No indicator lights are on. The UPS is completely shut down for storage
or shipping. If the UPS is connected to AC power, it will start up in STANDBY
mode. If the UPS is not connected to AC power and the POWER button is
pressed for two seconds, the UPS will “cold start” into INVERT mode.
STANDBY: The “ ” light is flashing. The UPS is receiving AC power and
using it to charge its internal batteries, but its outlets are not active. Pressing the
POWER button while the UPS is in STANDBY will put the UPS in the ON
mode. Unplugging the UPS or cutting AC power while the UPS is in STANDBY
will put the UPS in the OFF mode.
ON: The “ ” light is on. The UPS is receiving AC power, charging its bat-
teries and delivering power to connected equipment. If AC power is lost while
the UPS is ON (i.e. a blackout occurs), the UPS will switch into INVERT
mode. Pressing the POWER button while the UPS is ON will put the UPS in
STANDBY mode.
INVERT: The “ ” light is flashing. The UPS is powering connected equip-
ment from battery backup. If AC power is restored, the UPS will switch to the
ON mode. Pressing the POWER button while the UPS is in INVERT will put
the UPS into the OFF mode. If the UPS is in INVERT and its batteries are
drained, the UPS will switch to the OFF mode until AC power is restored, then
switch to the ON mode.
Use the MUTE/TEST button to do two things:
Silence Alarm:Your UPS has three alarms. The first, the INVERT alarm, emits
four short beeps every ten seconds when the UPS is in INVERT mode, to warn
you that AC power has failed. The second, the OVERLOAD alarm, emits short,
rapid beeps when the UPS is in INVERT mode if the total power draw of con-
nected equipment exceeds the UPS's output capacity, to warn you to reduce the
load. The third, the Low Battery alarm, emits a constant beep when the UPS is
in INVERT mode and its batteries are very nearly depleted, to warn you that
connected equipment must shut down. To silence the INVERT or OVERLOAD
alarms, press the MUTE/TEST button. The LOW BATTERY alarm will only
stop when the UPS switches to the OFF or ON mode.
Self-Test Batteries and Alarms: If your UPS is in the ON mode and has a load
connected, you may test its batteries by pressing the MUTE/TEST button for
two seconds. The UPS will switch to INVERT mode for several seconds.
Normally, the INVERT alarm (four short beeps) will sound, indicating that the
system is working properly. If the OVERLOAD alarm (short, rapid beeps)
sounds, reduce the load on the UPS. If the LOW BATTERY alarm (a constant
beep) sounds, your UPS's batteries may need replacing or they may simply be
less than fully charged. Let the UPS charge for 12 hours, then perform a second
self-test. If the LOW BATTERY alarm sounds again, contact Tripp Lite for
service. Do not unplug your UPS to test its batteries, or you will remove safe
electrical grounding and may introduce a damaging surge into your network
connections.
8
Basic Operation
Buttons (Front Panel)
+–
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:23 PM Page 8

9
Basic Operation
continued

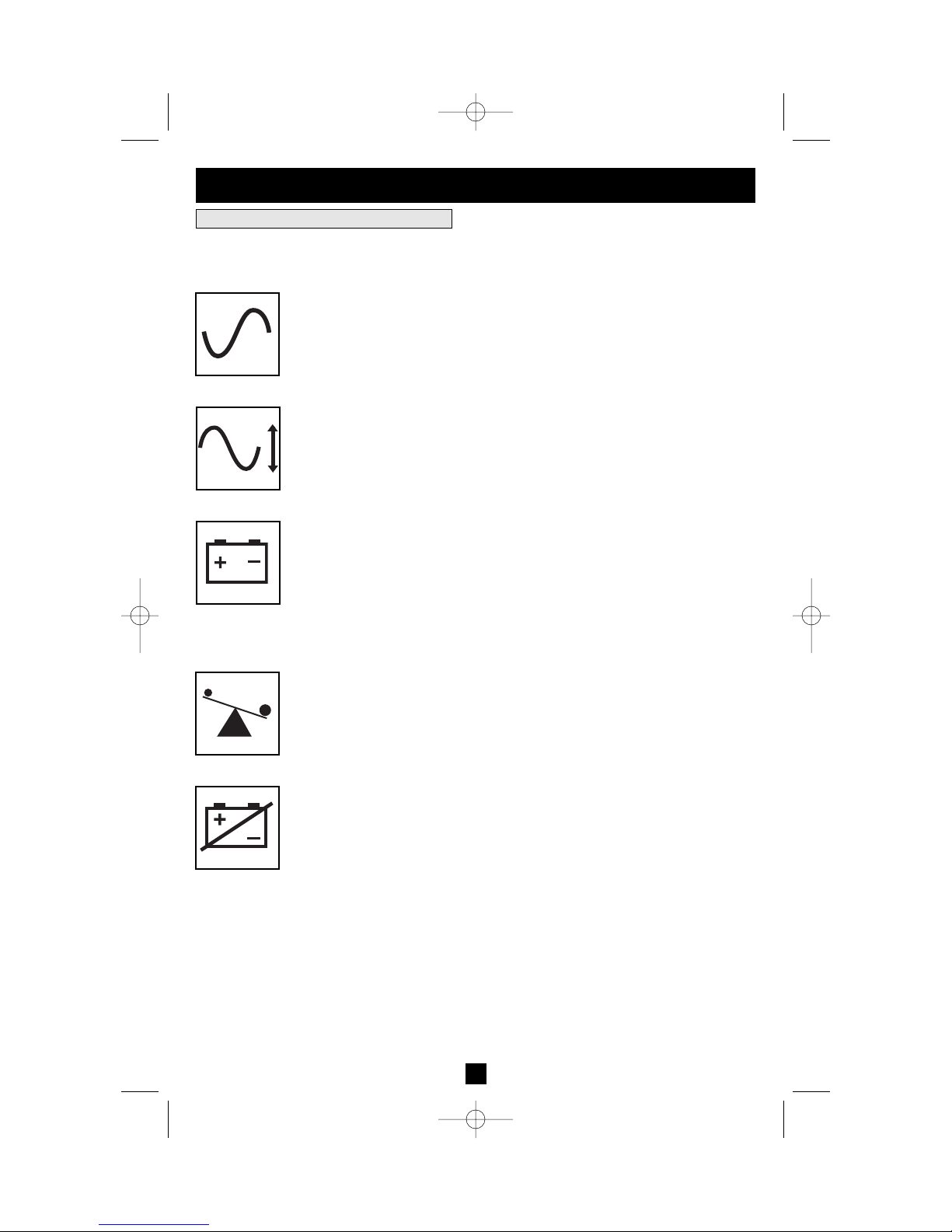

Indicator Lights (Front Panel)
All Indicator Light descriptions apply when the UPS is plugged into a wall outlet
and turned ON.
POWER: Lights green when the UPS is receiving AC power. Illuminates con-
stantly when the UPS is in the ON mode, indicating that batteries are charging
and connected equipment is receiving filtered AC power. Flashes while in
STANDBY mode to indicate that batteries are charging but connected equip-
ment is not receiving power.
VOLTAGE CORRECTION: Lights green whenever your UPS is automatically
correcting high or low AC line voltage. The UPS will also click gently. These
are normal, automatic operations of your UPS, and no action is required on your part.
BATTERY CHARGE: This multicolored light displays 7 separate UPS battery
charge conditions. It will turn from red (low) to yellow (medium) to green (full)
to show you the level of battery charge. If the light is constant, your UPS is in
the ON or STANDBY mode, operating from line power, and the battery is
charging. If the light is flashing, your UPS is in the INVERT mode, operating
from battery, and the battery is discharging. If the light is flashing red, your UPS
is in INVERT and is nearly out of power: you should save files and shut down
your equipment immediately.
OUTPUT LOAD: This multicolored light shows how heavy your UPS’s load
is. Steady green indicates a light load, steady yellow a medium load. When the
light is red, your UPS is supporting a load above 85% of its capacity. If the red
light begins flashing, then your UPS is severely overloaded. Immediately
remove load from the UPS until the light stops flashing.
BATTERY WARNING: Lights red if your UPS’s self-test (initiated with the
Mute/Test Switch) reveals a low battery charge or internal fault. If this light
turns on, let the UPS charge for 12 hours then perform a second self-test. If the
light stays on, contact Tripp Lite for service.
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:23 PM Page 9

10
Basic Operation
continued

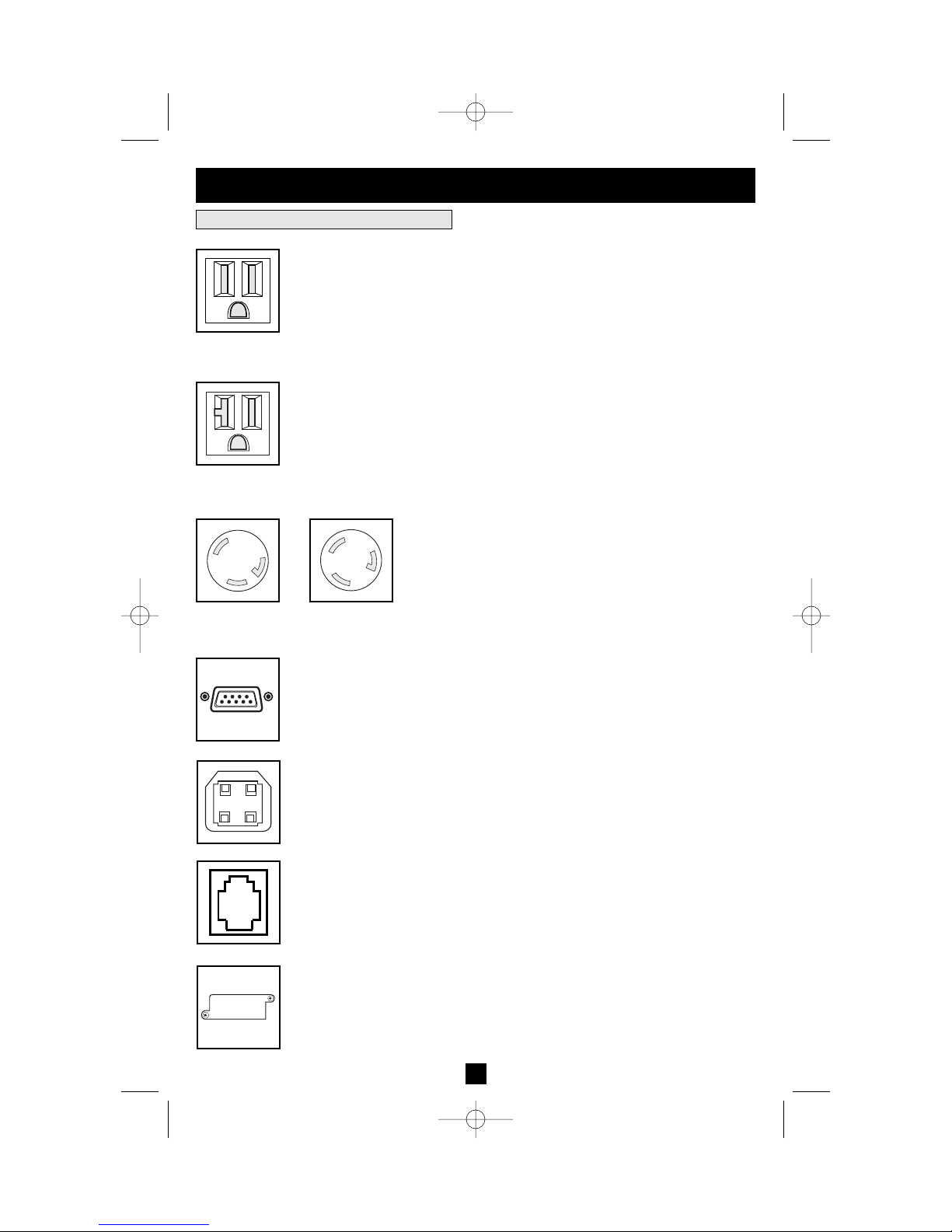

Other UPS Features (Rear Panel)
AC Receptacles: Your UPS features 15-amp AC outlets, and select models also
feature 20-amp and 30- amp AC outlets. These output receptacles provide your
connected equipment with AC line power during normal operation and battery
power during blackouts and brownouts. The UPS protects equipment connected
to these receptacles against damaging surges and line noise. If you have a seri-
al or USB connection to your UPS, you can remotely reboot connected equipment
by turning the receptacles OFF and ON using Tripp Lite's PowerAlert Software.
Select models have their receptacles divided into one or more load banks
(labelled “LOAD 1,” etc.) which maybe be remotely switched OFF and ON using
Tripp Lite UPS software without interrupting power to equipment connected to
the other outlets. Select models also feature outlets labelled “UNSWITCHED”,
which may not be remotely switched off. See software instructions for details.
Smart Serial Port(s): Your UPS features 1 or more serial ports that may be
used to connect the UPS to a serial port on any workstation or server. Use with
Tripp Lite cabling and PowerAlert Software to monitor and manage network
power and automatically save open files and shut down equipment during a
blackout. See Connection section.
Smart USB Port(s): Your UPS features 1 or more USB ports that may be used to
connect the UPS to a USB port on any workstation or server. Use with Tripp Lite
cabling and PowerAlert Software to monitor and manage network power and
automatically save open files and shut down equipment during a blackout. See
Connection.
EPO (Emergency Power Off) Port: Your UPS features a EPO port that may
be used to connect the UPS to a contact closure switch to enable emergency
inverter shutdown. See Connection.
Accessory Slot: Remove the small cover panel from this slot to install optional
accessories to remotely monitor and control your UPS. Refer to your accessory’s
manual for installation instructions. Contact Tripp Lite Customer Support at
[phone] for more information, including a list of available SNMP, network
management and connectivity products.
15 amp/120V
NEMA 5-15R
20 amp/120V
NEMA 5-20R
30 amp/120V
NEMA L5-30R
20 amp/120V
NEMA L5-20R
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:23 PM Page 10

11
Storage and Service
Storage
Before storing your UPS, place it in the OFF mode by putting it in STANDBY, then unplugging it (See
Basic Operation). If you store your UPS for an extended period of time, recharge the UPS batteries
once every three months by following Step 1 in the Connection section and allowing the UPS to
charge for 4-6 hours before placing it back in storage. If you leave your UPS batteries discharged
for an extended period of time, they will suffer a permanent loss of capacity.
Service
If returning your UPS for service, contact your local Tripp Lite dealer or distributor. They will refer
you to a service center. Please carefully pack the UPS using the ORIGINAL PACKING MATERIAL
that came with the unit. Enclose a letter describing the symptoms of the problem. If the UPS is within
the 2 year warranty period, enclose a copy of your sales receipt.
Basic Operation
continued

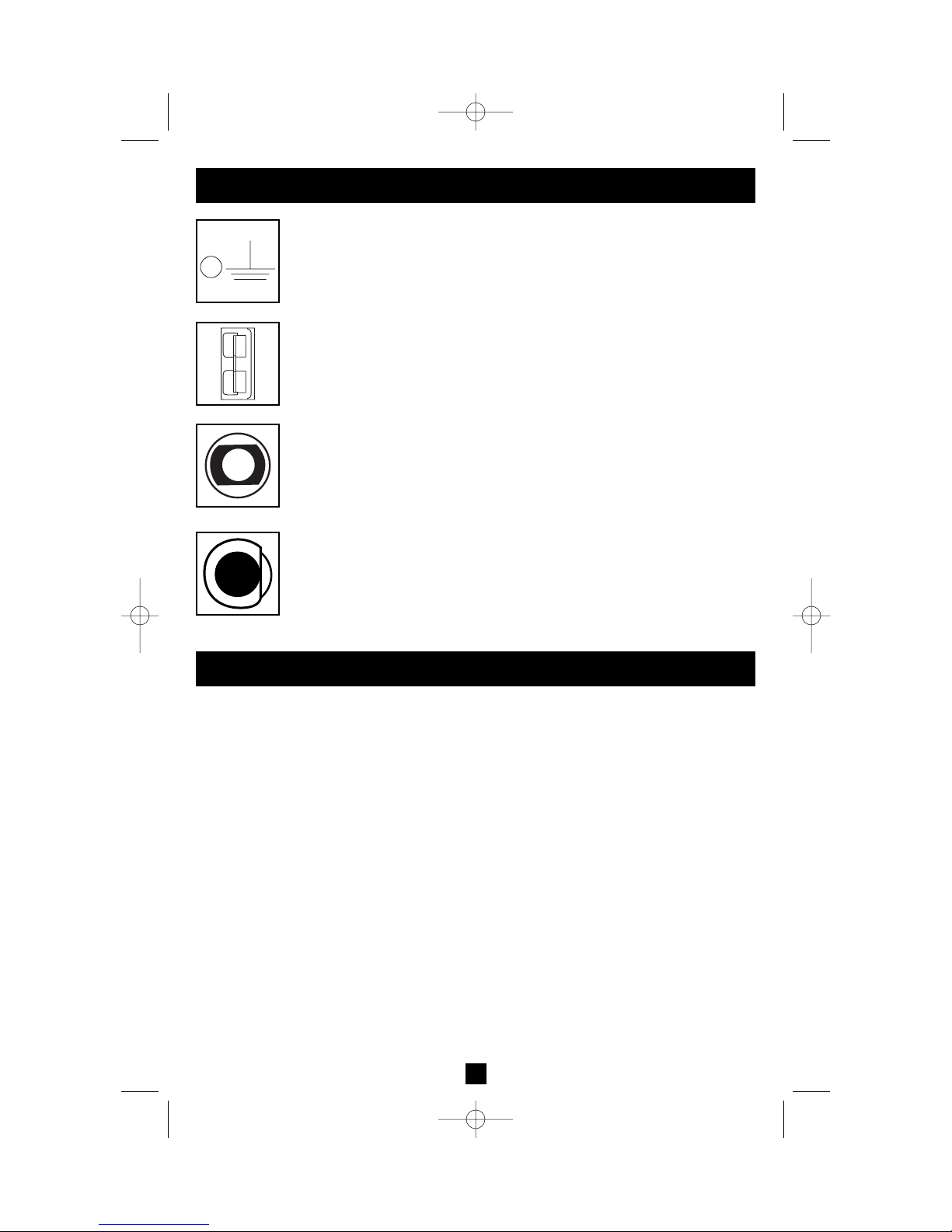

Ground Screw: Use this to connect any equipment that requires a chassis ground.
External Battery Connector (Select Models Only): Use to connect Tripp Lite
external battery packs for additional runtime. The specifications section of this
manual lists the Tripp Lite external battery packs that are compatible with your
model. Refer to instructions available with the battery pack for complete con-
nection information and safety warnings.
Input Breaker: Prevents high input current from damaging the UPS or the
attached load. If this breaker trips, make sure your UPS is connected to nominal
120V AC power before resetting the circuit breaker by pushing the breaker
switch in to reset.
Output Breaker(s) (Select Models Only): Your UPS may feature one or more
breakers that protect your UPS from output overload. If one or more breakers
trip, remove some of the load on the circuit(s) and allow the UPS to cool before
resetting the circuit(s) by pressing the breaker switch(es).
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:23 PM Page 11

12
Battery Replacement
Model: SMART1400RM2U SMART1500RMXL2U
Series: AGSM1400Y2U29 AGSM1400Y2U29
Output Capacity (VA/Watts): 1400/940 1500/940
Battery Runtime in Minutes
(Half Load/Full Load): 30+/12+* 30+/12+*
Battery Recharge Time: 2-4 hrs.* 2-4 hrs.*
Approvals: UL, cUL, NOM UL, cUL, NOM
Model: SMART2200RMXL2U SMART2600RM2U SMART3000RM2U
Series: AGSM2200Y2U29 AGSM3000Y2U29 AGSM3000Y2U29
Output Capacity (VA/Watts): 2200/1600 2600/2100 3000/2250
(1440/1307 (2200/1787 (2200/1787
with 15-amp plug) with 20-amp plug) with 20-amp plug)
Battery Runtime in Minutes
(Half Load/Full Load): 20+/8+* 18+/6+* 13+/4+*
Battery Recharge Time: 2-4 hrs.* 2-4 hrs.* 2-4 hrs.*
Approvals: UL, cUL, NOM UL, cUL, NOM UL, cUL, NOM
*Battery Runtime for these models can be increased with the addition of optional external battery packs. Adding external battery packs will also increase recharge time.
All Models: Input Voltage (120V); Input Frequency (60 Hz); Voltage-Regulated Output Voltage Range (120V ±9%); On-Battery Output Voltage Range (120V ± 5%);
Output Waveform Line Mode (filtered sinewave); Output Waveform Battery Mode (PWM sine wave); AC Surge Suppression (exceeds IEEE 587 Cat. A & B stan-
dards); AC Noise Attenuation (>40 dB); AC TVSS Protection Modes (H to N, H to G, N to G); Compatible Battery Packs (BP48V242U and BP48V603U).
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operation.
Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio
communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the inter-
ference at his own expense.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice.
Specifications
Under normal conditions, the original batteries in your UPS will
last many years. Battery replacement should be performed
only by qualified service personnel. When replacing the
batteries, qualified service personnel should refer to
“Battery Warnings” in the Safety section and use the following
procedure. The batteries are designed for hot-swap replacement,
but some users may wish to put the UPS in the OFF mode
and disconnect equipment before proceeding. Note:
Batteries cartridges are heavy. Replacement may require an
assistant.
1. Unscrew the six screws on the front face of the unit and remove the front panel. Allow it to dan-
gle by the ribbon cable connecting the LED panel to the UPS.
2. Slide the internal battery cartridges partially out of the UPS towards the front until their electri-
cal connection (A) may be disconnected.
3. Remove batteries from the UPS completely and dispose of them properly.
4. Examine the detailed connection diagram on the inside surface of the UPS system’s front panel.
5. Connect replacement batteries exactly according to the diagram, making sure that the input and
output cables (A) are connected as before, black to black and red to red. Reassemble the UPS by
reversing the steps above. Note: your new batteries should be allowed to charge for 2-4 hours
before they support a load.
A
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:23 PM Page 12

Manual del propietario
1111 W. 35th Street Chicago, IL 60609 USA
Customer Support: [phone] • www.tripplite.com
Instrucciones Importantes de Seguridad 14
Montaje 15
Conexión 18
Operación Básica 20
Almacenamiento y Servicio 23
Français
Derechos de autor © 2002 Tripp Lite. Se reservan todos los derechos. SmartPro®es una marca comercial registrada de Tripp Lite.
SmartPro®Montaje
en Bastidor 2U
Sistemas UPS de 120V de entrada/salida • Inteligentes
• Interactivos con la línea • Funcionamiento extendido
Modelos: 1400—3000 VA
25
Reemplazo de la Batería 24
Especificaciones 24
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:23 PM Page 13

14
Instrucciones Importantes de Seguridad
GUARDE ESTAS INSTRUCCIONES
Este manual contiene instrucciones importantes que se deben observar durante la instalación,
operación y almacenamiento de todos los sistemas UPS de Tripp Lite.
Advertencias Sobre la Ubicación del UPS
• Tenga cuidado al levantar el UPS. Debido al peso considerable de todos los sistemas UPS de
montaje en bastidor, se recomienda que al menos dos personas deben ayudar a levantar e
instalar estos sistemas.
• Instale el UPS en el interior, alejado de lugares excesivamente húmedos o calientes, del polvo
y de la luz solar directa.
• Para obtener el mejor rendimiento, la temperatura ambiental del lugar donde está instalado el
UPS debe ser entre 0 ºC y 40 ºC (entre 32 ºF y 104 ºF).
• Asegúrese de que haya suficiente espacio alrededor del sistema UPS para permitir una
ventilación adecuada. No obstruya las aberturas de ventilación ni las aberturas del ventilador.
Advertencias Sobre la Conexión del UPS
• El UPS contiene su propia fuente de energía (batería). Los terminales de salida pueden estar
energizados aunque el UPS no esté conectado a un suministro de CA.
• Conecte el UPS en un tomacorriente de CA conectado adecuadamente a tierra. No trate de
modificar el enchufe del UPS. No utilice adaptadores para eliminar la conexión a tierra del UPS.
• No conecte el sistema UPS en sí mismo, pues le causaría daños y se anularía la garantía.
• Si va a conectar el sistema UPS a un generador impulsado por motor y alimentado por CA,
el generador debe proporcionar una salida filtrada, de frecuencia regulada e idónea para
computadoras. Si conecta el UPS a un generador anulará su Seguro definitivo de por vida.
Advertencias Sobre las Conexiones del Equipo
• No utilice los sistemas UPS de Tripp Lite para aplicaciones de sustentación de la vida en las
cuales el mal funcionamiento o la falla del sistema UPS de Tripp Lite pudiese ocasionar una
falla o alterar significativamente el rendimiento del dispositivo de sustentación de la vida.
• No conecte supresores de sobrevoltaje a la salida del UPS. Si lo hace podría causar daños al
UPS y anular las garantías del supresor de sobrevoltaje y del sistema UPS.
Advertencias Sobre la Batería
• Con excepción del reemplazo de la batería, el UPS no requiere mantenimiento de rutina. No
abra el sistema UPS por ninguna razón. El sistema no contiene en su interior piezas a las que
el usuario pueda dar servicio.
• Solamente personal calificado de servicio debe realizar el reemplazo de la batería. Debido a
que las baterías representan un riesgo de descargas eléctricas y quemaduras por corriente alta
de cortocircuito, el personal calificado de servicio debe observar las precauciones adecuadas.
Desenchufe y apague el sistema UPS antes de reemplazar la batería. Utilice herramientas con
mangos aislados y reemplace las baterías existentes con baterías nuevas del mismo número y
tipo (selladas, de plomo ácido). No abra las baterías. No produzca un cortocircuito ni
establezca un puente entre los terminales de la batería y cualquier otro objeto.
• No opere el UPS sin baterías.
• Las baterías del UPS se pueden reciclar. Consulte los códigos locales para ver los requisitos
de eliminación, o solamente en EE. UU. llame al teléfono 1-800-SAV-LEAD (1-800-728-5323)
para recibir información completa sobre el reciclaje. No deseche las baterías en el fuego.
• Cuando añada bloques externos de baterías, sólo conecte bloques de baterías recomendados
por Tripp Lite del voltaje y tipo correctos. No conecte ni desconecte bloques de baterías
cuando el UPS esté funcionando con energía de la batería.
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:23 PM Page 14

15
Montaje
Su equipo puede ser montado en racks de gabinetes de 4 postes usando los anaqueles incluidos
[UPSRMII: Juego ajustable de anaqueles para montaje en rack (bastidor)] y los procedimientos de
montaje que se sugieren a continuación. Estos procedimientos son para gabinetes de tipo común y
pueden no ser apropiados para todos los gabinetes de rack. Debe determinar que los accesorios y
procedimientos sean los adecuados antes del montaje. Si estos accesorios o procedimientos no fueran
apropiados para su aplicación, contacte con el fabricante del gabinete del rack para que le sugiera
una solución.
Monte una parte del equipo en una sección del rack de 4 postes usando el procedimiento de instalación
de unidad simple, o en un rack de 2 postes usando el procedimiento de instalación de 2 postes
(Telecomunicaciones). Si tiene dos juegos de anaqueles UPSRMRII y un rack lo suficientemente profundo,
puede montar dos partes del equipo en una sección del rack de 4 postes usando el procedimiento de
instalación Espalda con espalda.
Este sistema UPS también puede ser instalado como torre sin utilizar los tornillos de montaje pero
agregando un “Tower Stand” (Soporte de Torre) de 2U (dos espacios) vendido por separado por
Tripp Lite.
Instalación de unidad simple
Conecte los dos segmentos de cada anaquel (A) usando
los tornillos y las tuercas (B) incluidas. Deje los tornillos
ligeramente flojos de modo que los anaqueles puedan
ajustarse en el siguiente paso.
Ajuste cada anaquel para que se adapte a su rack, y
luego instálelos en el espacio más bajo disponible del
rack con los tornillos, las tuercas y las arandelas sum-
inistradas (C). Note que los bordes de apoyo deben mirar
hacia adentro. Apriete los tornillos que conectan los
segmentos de los anaqueles (B).
Fije las orejas de montaje (D) a los agujeros de mon-
taje de la parte delantera de su equipo (E) usando los
tornillos suministrados (F).
Con la ayuda de otra persona si fuera necesario, levante su
equipo y deslícelo en los anaqueles de montaje. Fije su
equipo al rack pasando los tornillos, las tuercas y las
arandelas suministradas (G) a través de las orejas de
montaje y dentro de los rieles del rack.
1
2
3
4
A
B
C
B
E
DF
G
1
2
3
4
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:24 PM Page 15

Instalación Espalda con espalda
Conecte las secciones puestas en los anaqueles de los
dos juegos UPSRMRII (A), con las secciones fuera de
los anaqueles (B), usando los tornillos y las tuercas incluidas
(C). Nota: Quedarán dos secciones fuera de los
anaqueles. Deje los tornillos ligeramente flojos de modo
que los anaqueles puedan ajustarse en el siguiente paso.
Ajuste cada anaquel para que se adapte a su rack, y
luego instálelos en el espacio más bajo disponible del
rack, con los tornillos, las tuercas y las arandelas sum-
inistradas (D). Note que los bordes de apoyo deben
mirar hacia adentro. Apriete los tornillos que conectan
los segmentos de los anaqueles (C).
Fije las orejas de montaje (E) a los agujeros de montaje
de la parte delantera de su equipo (F) usando los
tornillos suministrados (G).
Con la ayuda de otra persona si fuera necesario, levante su
equipo y deslícelo en los anaqueles de montaje. Fije su
equipo al rack pasando los tornillos, las tuercas y las
arandelas suministradas (H) a través de las orejas de
montaje y dentro de los rieles del rack.
16
1
Montaje
2
3
4
D
C
F
E
H
G
C
A
B
1
2
3
4
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:24 PM Page 16

Instalación de 2 postes
(Telecomunicaciones)
Monte las secciones colocadas en los anaqueles (A) de
su juego UPSRMRII en el lado posterior del rack.
Instálelos en el espacio más bajo disponible del rack con
los tornillos, las tuercas y las arandelas suministradas (B).
Note que los bordes de apoyo deben mirar hacia adentro.
Fije las orejas de montaje (C) a los agujeros de montaje
de la parte delantera de su equipo (D) usando los
tornillos suministrados (E). Las orejas deben mirar
hacia atrás.
Con la ayuda de otra persona si fuera necesario, levante su
equipo y deslícelo en los anaqueles de montaje. Fije su
equipo al rack pasando los tornillos, las tuercas y las
arandelas suministradas (F) a través de las orejas de
montaje y dentro de los rieles del rack.
17
1
2
Selección del Color
El UPS se puede configurar para que haga juego con equipo negro o gris. Para que haga juego con
equipo gris, instale las aletas de montaje grises en el frente. Para que haga juego con equipo negro,
cambie el panel frontal gris de la unidad por el panel frontal negro que se incluye (sólo modelos selectos),
e instale las aletas de montaje negras en la parte frontal. (Consulte las instrucciones de montaje para
ver la colocación exacta de las aletas de montaje.)
Para cambiar el panel frontal del no-break, primero destornille los seis tornillos ubicados en el panel
frontal de la unidad, después remueva el panel frontal. A continuación, destornille los dos tornillos que
aseguran la tarjeta de las luces indicadoras a la parte interior del panel frontal, después remueva la tarjeta
de las luces indicadoras sin desconectar el cable cinta que la conecta al no-break. Atornille la tarjeta
de las luces indicadoras al nuevo panel frontal y atornille el nuevo panel frontal al no-break.
3
A
D
C
F
B
E
1
2
3
Montaje
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:24 PM Page 17

Enchufe el Cable de Alimentación del
UPS en un Tomacorriente Eléctrico.
Una vez que el UPS esté enchufado, entrará en el modo
STANDBY (PAUSA). El ventilador se activará y el LED
“ ” comenzará a destellar. Las salidas del sistema UPS
no se activarán sino hasta que el sistema se encienda.
Los modelos SMART1400RM2U et
SMART1500RMXL2U necesitan conectarse en un cir-
cuito dedicado de 15 amperios.
Los modelos SMART2200RMXL2U et
SMART2600RM2U tienen enchufes de fijación por
torcedura para su conexión a un circuito dedicado de
20 amperios, pero puede reconfigurarse para usarse
con un circuito dedicado de 15 amperios (vea la sección
“Cambio de enchufes” a continuación).
Los modelos SMART3000RM2U tienen enchufes
para su conexión a un circuito dedicado de 30 amperios,
pero se pueden reconfigurar para usarse con un circuito
dedicado de 20 amperios (vea la sección “Cambio de
enchufes” a continuación).
Cambio de enchufes: Solamente un electricista calificado
debe hacer el cambio de enchufes. Consulte la tabla
“Clasificación OP/Clasificación del enchufe” impresa
en la parte superior del UPS.
Conecte el Equipo en el UPS.
El UPS está diseñado para aceptar sólo equipo de
computación. Si conecta electrodomésticos, impresoras
láser o supresores de sobrevoltaje en las salidas del
UPS lo sobrecargará.
ENCIENDA el UPS
• Presione el pulsador “POWER” (ALIMENTACIÓN)
• Mantenga presionado el pulsador un momento,
hasta que el LED “ ” deje de destellar y se
ilumine constantemente.
• Libere el pulsador
Ahora su UPS está ENCENDIDO y sus salidas de CA
están activas.
18
1
2
3
Conexión
Se muestra el enchufe
SMART2200RMXL2U (NEMA 5-20P)
1
2
3
Se muestra el modelo SMART3000RM2U
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:24 PM Page 18

19

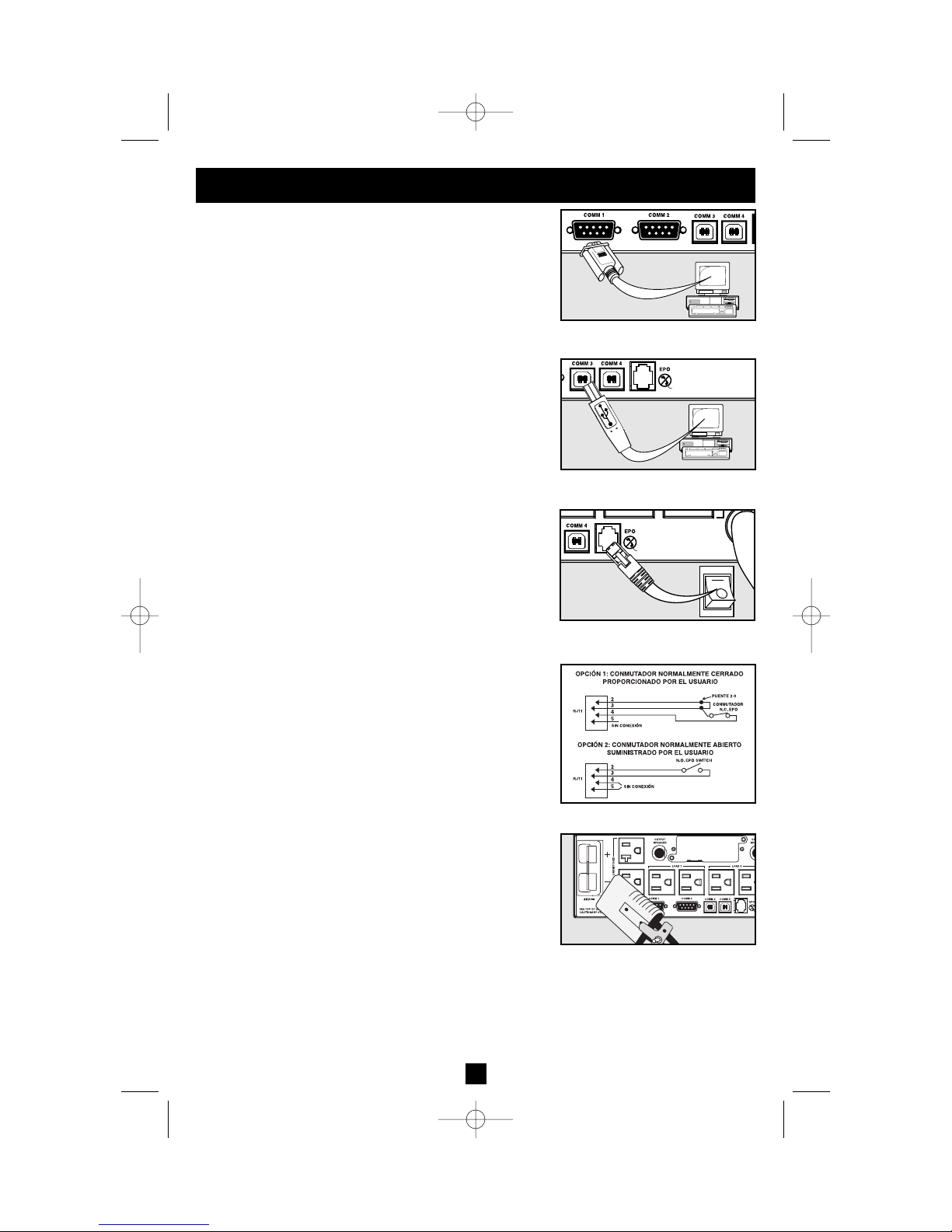

Conexión (opcional)
Conexión en serie: Se muestra el
modelo SMART3000RM2U
Conexión USB: Se muestra el
modelo SMART3000RM2U
Conexión EPO: Se muestra el
modelo SMART3000RM2U
Diagramas del circuito EPO
Conexión de la batería externa:
Se muestra el modelo SMART3000RM2U
El UPS funcionará adecuadamente sin estas conexiones.
Conexión en un Puerto en Serie
Con el cable en serie que se proporciona, conecte un puerto en
serie de una computadora a un puerto en serie del UPS. Instale
en la computadora el software de protección de energía de
Tripp Lite apropiado para su sistema operativo. Si el UPS
tiene dos puertos en serie, se puede conectar una segunda
computadora en serie.
Conexión en un Puerto USB
Con el cable USB que se proporciona, conecte un puerto USB
de una computadora a un puerto USB del UPS. Instale en la
computadora el software de protección de energía de Tripp Lite
apropiado para su sistema operativo. Si el UPS tiene dos puertos
USB, se puede conectar una segunda computadora USB.
Conexión en el Puerto EPO
Con el cable RJ-11 que se proporciona, conecte el puerto
Emergency Power Off (EPO) (apagado de emergencia) de su
UPS a un conmutador normalmente cerrado o normalmente
abierto, proporcionado por el usuario, de acuerdo con el
diagrama de circuitos que aparece a la derecha. El puerto
EPO no es un supresor de sobrevoltaje de líneas telefónicas,
no conecte una línea telefónica en este puerto.
Conexión en el Bloque externo
de Baterías
Debido a que el UPS tiene baterías internas, sólo se necesitan
baterías externas para prolongar su tiempo de fun-
cionamiento. La adición de baterías externas aumentará el
tiempo de recarga así como el tiempo de funcionamiento.
El diagrama de la derecha muestra la ubicación del conectador
de las baterías externas del UPS, en donde debe introducir el
cable que está conectado al bloque de baterías. Las instrucciones
completas de instalación y montaje del bloque de baterías se
encuentran en el manual del propietario del bloque de baterías.
Asegúrese de que los cables estén completamente insertados
en sus conectadores. Durante la conexión de la batería pueden
producirse varias chispas pequeñas, lo que es normal.
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:25 PM Page 19

20
Operación Básica
Pulsadores (panel frontal)
Use el pulsador POWER (ALIMENTACIÓN) para intercambiar el UPS entre los
cuatro modos de operación.
OFF (APAGADO): Las luces indicadoras están apagadas. El UPS está completa-
mente apagado para su almacenamiento o envío. Si el UPS está conectado en una
fuente de CA, iniciará su funcionamiento en el modo STANDBY. Si el UPS no está
conectado en una fuente de CA y el pulsador POWER se presiona durante dos
segundos, el UPS “arrancará en frío” en el modo INVERT (INVERSIÓN).
STANDBY (PAUSA): La luz indicadora “ ” está destellando. El UPS está reci-
biendo energía de CA y usándola para cargar sus baterías internas, pero sus salidas
no están activas. Si se presiona el pulsador POWER mientras el UPS está en
STANDBY, el UPS se colocará en el modo ON (ENCENDIDO). Si se desconecta
el UPS o se interrumpe la CA mientras el UPS está en STANDBY, el UPS se colo-
cará en el modo OFF (APAGADO).
ON (ENCENDIDO): La luz indicadora “ ” está iluminada. El UPS está reci-
biendo energía de CA, cargando sus baterías y suministrando energía al equipo
conectado. Si se presiona el pulsador POWER mientras el UPS está en modo ON,
el UPS se colocará en modo STANDBY. Si se interrumpe la energía de CA mien-
tras el UPS está ENCENDIDO (por ejemplo, si ocurre un apagón), el UPS cam-
biará al modo INVERT.
INVERT (INVERSIÓN): La luz indicadora “ ” está destellando. El UPS está
energizando el equipo conectado usando la reserva de la batería. Si se reanuda la
energía de CA, el UPS pasará al modo ON. Si se presiona el pulsador POWER
mientras el UPS está en INVERT, el UPS se colocará en el modo OFF. Si el UPS
está en el modo INVERT y sus baterías se agotaron, el UPS cambiará al modo OFF
hasta que se reanude la energía de CA, y luego cambiará al modo ON.
Use el pulsador MUTE/TEST (SILENCIAR/PROBAR) para hacer dos cosas:
Silenciar alarmas El UPS tiene tres alarmas: La primera, la alarma INVERT,
emite cuatro sonidos breves cada diez segundos cuando el UPS está en el modo
INVERT, para advertirle que la energía de CA ha fallado. La segunda, la alarma
OVERLOAD (SOBRECARGA), emite sonidos breves y rápidos cuando el UPS
está en el modo INVERT si el consumo total de energía del equipo conectado
excede la capacidad de salida del UPS, para advertirle que reduzca la carga. La ter-
cera, la alarma Low Battery (BATERÍA BAJA) emite un sonido constante cuando
el UPS está en el modo INVERT y sus baterías están casi agotadas, para advertir-
le que el equipo conectado se debe apagar. Para silenciar las alarmas INVERT u
OVERLOAD, presione el pulsador MUTE/TEST. La alarma LOW BATTERY
sólo se silenciará cuando el UPS cambie al modo OFF o al modo ON.
Autoprueba de baterías y alarmas: Si su UPS está en el modo ON y tiene una
carga conectada, puede probar las baterías presionando el pulsador MUTE/TEST
durante dos segundos. El UPS cambiará al modo INVERT durante varios segundos.
Normalmente se escuchará la alarma INVERT (cuatro sonidos breves), indicando
que el sistema está funcionando adecuadamente. Si se escucha la alarma OVERLOAD
(sonidos breves y rápidos), reduzca la carga del UPS. Si se escucha la alarma LOW
BATTERY (un sonido constante), es posible que necesite reemplazar las baterías
de su UPS, o simplemente pueden estar menos que totalmente cargadas. Permita que
el UPS se cargue durante 12 horas y luego realice una segunda autoprueba. Si se escucha
otra vez la alarma LOW BATTERY, comuníquese con Tripp Lite para solicitar
servicio. No desenchufe el UPS para probar sus baterías, o eliminará la segura
conexión eléctrica a tierra y puede introducir sobrevoltajes perjudiciales en las
conexiones de la red.
+–
200212046 93-2107 SmartPro 2U Owner’s Manual.qxd 1/6/2003 2:25 PM Page 20
