Trotec Ttk 50 s User manual

TTK 50 S

Bedienungsanleitung Luftentfeuchter A - 1

Operating manual dehumidiﬁer B - 1

Notice d’utilisation Déshumidiﬁcateur C - 1

Gebruiksaanwijzing Luchtontvochtiger D - 1

Urządzenie do osuszania powietrza - instrukcja obsługi E - 1

Manuale d’uso deumidiﬁcatore F - 1

Instrucciones de uso del deshumidiﬁcador de aire G - 1

Bruksanvisning luftavfuktare H - 1

Руководство по эксплуатации осушителя воздуха I - 1

Kullanım Kılavuzu Rutubet giderici J - 1

Manual de utilizare pentru uscătorul de aer K - 1

Upute za rukovanje Odvlaživač zraka L - 1

Οδηγίες Χρήσης Αφυγραντήρα M - 1

Návod k obsluze vysoušeče vzduchu N - 1

Levegőpárátlanító használati utasítás O - 1

TRO-TR-BATTK50S-03-INT

A - 1 Bedienungsanleitung Luftentfeuchter TTK 50 S

• Das Gerät darf während des Betriebes nicht abgedeckt

und nicht transportiert werden.

• Alle Elektrokabel außerhalb des Gerätes sind vor

Beschädigungen (z. B. durch Tiere) zu schützen.

• Verlängerungen des Anschlusskabels müssen in

Abhängigkeit von Geräteanschlussleistung, Kabel-

länge, und Verwendungszweck ausgewählt werden.

• Das Gerät darf nur aufrecht transportiert werden,

der Kondensatbehälter muss vor jedem Ortswechsel

entleert werden.

• Ein anderer Betrieb oder eine andere Bedienung als

in dieser Anleitung aufgeführt ist unzulässig. Bei Nicht-

beachtung erlischt jegliche Haftung und der Anspruch

auf Gewährleistung.

Arbeiten an der Kälteanlage und an der elektrischen

Ausrüstung dürfen nur durch einen hierfür autorisierten

Fachbetrieb durchgeführt werden!

Gerätebeschreibung

Das Gerät ist für eine automatische Luftentfeuchtung konzipiert.

Es lässt sich aufgrund seiner kompakten Abmessungen be-

quem transportieren und aufstellen.

Das Gerät arbeitet nach dem Kondensationsprinzip. Es ist mit

einer in sich hermetisch geschlossenen Kälteanlage, einem ge-

räusch- und wartungsarmen Ventilator sowie einem Anschlusskabel

mit Stecker ausgerüstet. Zur Funktionskontrolle verfügt das Ge-

rät über ein Bedienungstableau. Die automatische Steuerung,

der Kondensatbehälter mit integrierter Überlaufsicherung und

der Anschlussstutzen für direkte Kondensatableitung ermögli-

chen einen störungsfreien Dauereinsatz.

Das Gerät entspricht den grundlegenden Sicherheits- und Ge-

sundheitsanforderungen der einschlägigen EU-Bestimmungen.

Einsatzorte der Geräte

Das Gerät wird überall dort eingesetzt, wo auf trockene Räume

Wert gelegt wird und wirtschaftliche Folgeschäden (z.B. durch

Schimmelbildung) vermieden werden sollen.

Verwendet wird das Gerät vorwiegend zum

Austrocknen und Entfeuchten von:

• Wohn-, Schlaf-, Dusch- oder Kellerräumen

• Waschküchen, Wochenendhäusern, Wohnwagen, Booten

Zur ständigen Trockenhaltung von:

• Lagern, Archiven, Laboren

• Bade-, Wasch- und Umkleideräumen etc.

Arbeitsweise

Das Gerät arbeitet nach dem Kondensationsprinzip (siehe Ab-

bildung A, schematische Darstellung der Arbeitsweise). Der

Ventilator saugt die feuchte Raumluft am Lufteinlass über den

Luftfilter, den Verdampfer und den dahinterliegenden Kon-

densator an. Am kalten Verdampfer wird der Raumluft Wärme

entzogen. Die Raumluft wird bis unter den Taupunkt abgekühlt

und der in der Luft enthaltene Wasserdampf schlägt sich als

Kondensat bzw. Reif auf den Verdampferlamellen nieder.

Am Kondensator (Wärmetauscher) wird die entfeuchtete, ab-

gekühlte Luft wieder erwärmt und mit einer Temperatur von ca.

5 °C über der Raumtemperatur wieder ausgeblasen.

Die so aufbereitete, trockenere Luft wird wieder mit der Raum-

luft vermischt. Aufgrund der ständigen Raumluftzirkulation durch

das Gerät wird die Luftfeuchtigkeit im Aufstellungsraum konti-

nuierlich auf den gewünschten relativen Feuchtewert reduziert.

Abhängig von der Lufttemperatur und der relativen Luftfeuch-

tigkeit tropft das kondensierte Wasser stetig oder nur während

der periodischen Abtauphasen in die Kondensatwanne und

dann, durch den integrierten Ablaufstutzen, in den darunter be-

findlichen Kondensatbehälter.

Im Kondensatbehälter ist eine Schwimmerklappe angebracht,

die bei gefülltem Zustand den Entfeuchtungsbetrieb über einen

Mikroschalter unterbricht.

A.1

A.6

A.3

A.4

A.5

A.2

B.1 B.2

B.3

B.4

CC.1

C.2

C.3

C.2

D.1 D.2

D.3

C.7

C.6

C.5

C.6

C.7

C.4

D.4 D.5

RUNNING

DEFROST

RUNNING TANK

FULL

DEFROST

TANK

FULL

A.7

A.8

Sicherheitshinweise ................................. A - 1

Gerätebeschreibung ................................ A - 1

Aufstellung ............................................... A - 2

Bedienung ............................................... A - 2

Inbetriebnahme ........................................ A - 2

Außerbetriebnahme ................................. A - 2

Filterreinigung .......................................... A - 2

Gerätetransport ....................................... A - 3

Pflege und Wartung ................................. A - 3

Störungsbeseitigung ................................ A - 3

Technische Daten .................................... A - 3

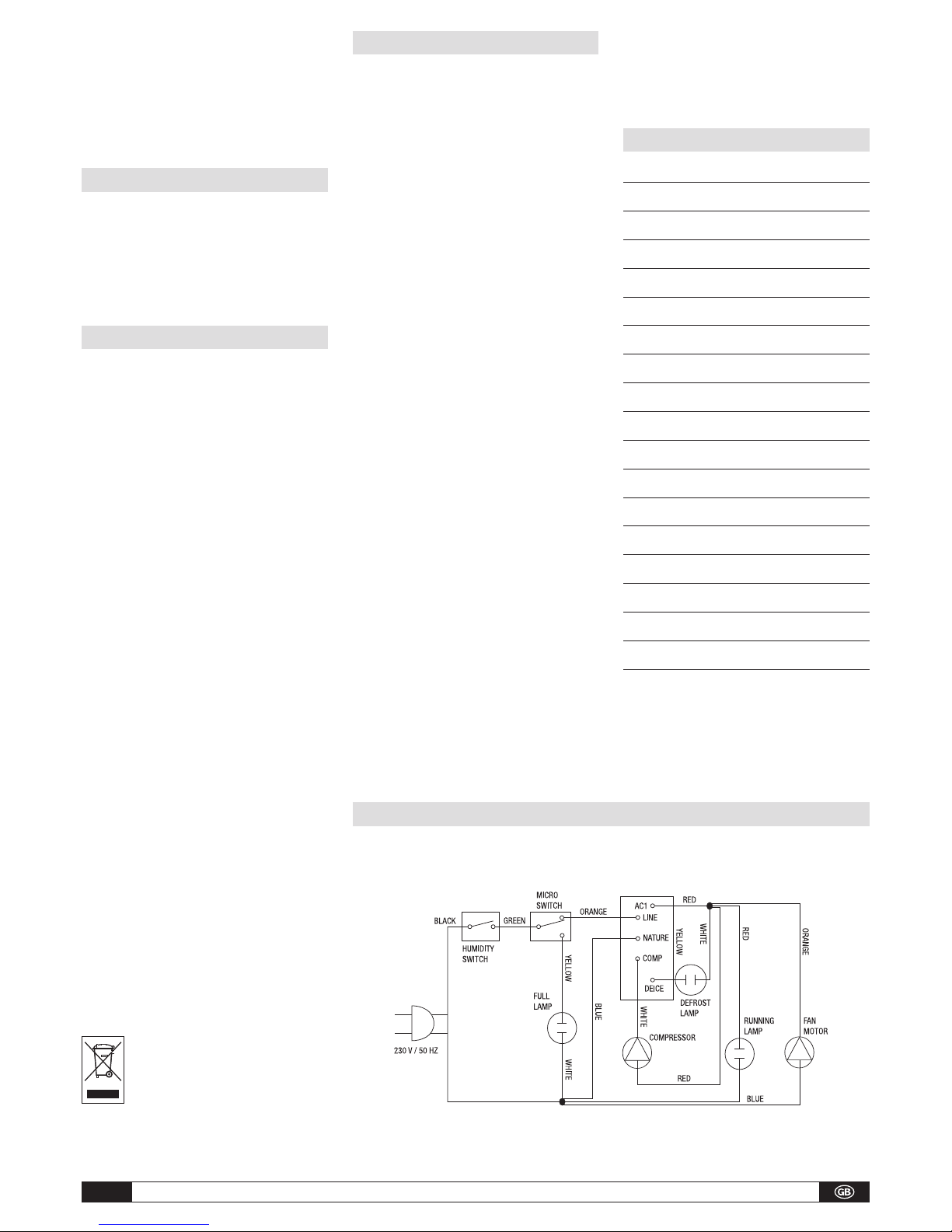

Schaltplan ............................................... A - 3

Ersatzteilliste ........................................... A - 4

Ersatzteilübersicht .................................... A - 4

Wartungs- und Pflegeprotokoll .................. A - 4

Inhaltsübersicht Sicherheitshinweise

Diese Anleitung ist vor Inbetriebnahme / Verwen-

dung des Gerätes sorgfältig zu lesen und immer in

unmittelbarer Nähe des Aufstellortes bzw. am Gerät

aufzubewahren!

Das Gerät wurde vor seiner Auslieferung umfangreichen

Material-, Funktions- und Qualitätsprüfungen unterzogen.

Trotzdem können von diesem Gerät Gefahren ausgehen,

wenn es von nicht eingewiesenen Personen unsachgemäß

oder nicht bestimmungsgemäß eingesetzt wird!

Beachten Sie die folgenden Hinweise.

• Das Gerät darf nicht in explosionsgefährdeten Räumen

aufgestellt und betrieben werden.

• Das Gerät darf nicht in öl-, schwefel-, chlor-, oder salzhalti-

ger Atmosphäre aufgestellt und betrieben werden.

• Das Gerät muss aufrecht und standsicher

aufgestellt werden.

• Das Gerät darf keinem direkten Wasserstrahl

ausgesetzt werden.

• Freier Lufteinlass und Luftauslass müssen immer

gewährleistet sein.

• Die Ansaugseite muss immer frei von Schmutz

und losen Gegenständen sein.

• Nie fremde Gegenstände in das Gerät stecken.

A. Schematische Darstellung der Arbeitsweise

A.1 Ventilator

A.2 Kondensatbehälter

A.3 Kondensator

A.4 Verdampfer

A.5 Kondensatwanne

A.6 Kompressor

A.7 feuchte Raumluft

A.8 entfeuchtete Raumluft

B. Aufstellung

B.1 Fenster geschlossen halten

B.2 Türen geschlossen halten

B.3 Wandabstand mindestens 0,5 m

B.4 Abstand zu Heizkörpern

oder anderen Wärmequellen halten

C. Bedienung

C.1 Luftauslass

C.2 Bedientableau

C.3 Kondensatbehälter (Tank)

C.4 Steuerungs-Drehschalter

C.5 Betriebs-Kontrolllampe

C.6 Tank-Kontrolllampe

C.7 Abtau-Kontrolllampe

D. Einstellen der Betriebsart

D.1 Drehanschlag links Gerät Aus

D.2 Drehanschlag rechts Permanentbetrieb

D.3 Hygrostatgesteuerter Betrieb

D.4 Entfeuchtungsleistung reduzieren

D.5 Entfeuchtungsleistung erhöhen

E. Abdeckung Anschlussstutzen

F. Filterschlitz

G. Filtermulde

H. Filterreinigung

Diese Veröffentlichung ersetzt alle vorhergehenden. Kein Teil dieser Veröffentli-

chung darf in irgendeiner Form ohne unsere schriftliche Genehmigung reprodu-

ziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder

Warennamen werden ohne Gewährleistung der freien Verwendbarkeit und im We-

sentlichen der Schreibweise der Hersteller folgend benutzt. Die verwendeten Wa-

rennamen sind eingetragene und sollten als solche betrachtet werden. Konstruk-

tionsveränderungen im Interesse einer laufenden Produktverbesserung sowie

Form-/Farbveränderungen bleiben vorbehalten. Lieferumfang kann von den Pro-

duktabbildungen abweichen. Das vorliegende Dokument wurde mit der gebote-

nen Sorgfalt erarbeitet. Wir übernehmen keinerlei Haftung für Fehler oder Aus-

lassungen. © TROTEC ®

Gerätedarstellungen

A - 2

Bedienungsanleitung Luftentfeuchter TTK 50 S

Wird der Maximalfüllstand des Kondensatbehälters erreicht,

leuchtet die Tank-Kontrolllampe auf dem Bedientableau und das

Gerät schaltet ab. Die Tank-Kontrolllampe erlischt erst beim Wie-

dereinsetzen des entleerten Kondensatbehälters. Das Gerät

startet dann, nach einer Einschaltverzögerung von zirka 2 Mi-

nuten, erneut.

Im unbeaufsichtigtem Dauerbetrieb mit externem Kondensat-

anschluss wird das anfallende Kondensat kontinuierlich über ei-

nen Schlauchanschluss abgeleitet (siehe Abschnitt „Dauerbe-

trieb mit externem Kondensatanschluss“).

Aufstellung

Beachten Sie für einen optimalen, ökonomischen und sicheren

Gerätebetrieb unbedingt die folgenden Hinweise (siehe auch

Abbildung B).

• Das Gerät ist standsicher und waagerecht aufzustellen,

damit ein ungehinderter Abfluss des Kondensats in den

Kondensatbehälter sichergestellt ist.

• Stellen Sie das Gerät möglichst in der Raummitte auf,

um eine optimale Luftzirkulation zu gewährleisten.

• Halten Sie unbedingt einen Mindestabstand von 50 cm

zu Wänden ein.

• Stellen Sie sicher, dass die Luft am Lufteinlass unge-

hindert angesaugt und am oberen Luftauslass

ausgeblasen werden kann.

• Stellen Sie das Gerät nicht in der Nähe von Heizkörpern

oder anderen Wärmequellen auf.

• Halten Sie den zu trocknenden oder zu entfeuch-

tenden Raum gegenüber der umgebenden

Atmosphäre geschlossen.

• Vermeiden Sie offene Fenster und Türen sowie

das häufige Betreten und Verlassen des Raumes.

• Wird das Gerät in staubhaltiger Umgebung eingesetzt,

sind den jeweiligen Bedingungen entsprechende Pflege-

und Wartungsmaßnahmen vorzunehmen. Siehe Kapitel

„Pflege und Wartung“.

Wichtige Hinweise zum elektrischen Anschluss:

• Der Elektroanschluss des Gerätes muss nach DIN VDE

0100, Teil 704 an Speisepunkte mit Fehlerstromschutzein-

richtung erfolgen.

• Bei der Aufstellung des Gerätes in nassen Bereichen wie

Waschküchen, Bädern oder ähnlich, ist das Gerät bauseits

über einen den Vorschriften entsprechenden Fehlerstrom-

Schutzschalter abzusichern.

Bedienung

Wichtige Bedienteile für den Betrieb sind das Bedientableau

und der Kondensatbehälter. Auf dem Bedientableau finden sich

der Steuerungs-Drehschalter sowie die Betriebs-Kontrolllampe,

Tank-Kontrolllampe und Abtau-Kontrolllampe.

Eine grafische Darstellung der relevanten Bedienteile zeigt

Ihnen die Abbildung C.

Inbetriebnahme

Vor jeder Inbetriebnahme oder entsprechend den örtlichen Er-

fordernissen müssen die Ansaug- und Ausblasöffnungen auf

Fremdkörper sowie der Ansaugfilter auf Verschmutzung kon-

trolliert werden. Verstopfte bzw. verschmutzte Gitter und Filter

sind umgehend zu reinigen, siehe Kapitel „Pflege und Wartung“.

Wichtige Hinweise vor der Inbetriebnahme

• Kabelverlängerungen müssen über einen

ausreichenden Leitungsquerschnitt verfügen.

• Kabelverlängerungen dürfen nur vollständig

aus- bzw. abgerollt verwendet werden!

• Der Kondensatbehälter muss ordnungsgemäß

eingesetzt sein.

Ansonsten keine Gerätefunktion!

Bei Raumtemperaturen unter 8 °C und/oder einer relati-

ven Luftfeuchtigkeit unter 40 % ist eine ökonomische, wirt-

schaftliche Entfeuchtung mit dieser Geräteklasse nicht mehr

gewährleistet.

Für den Einsatz unter solchen Klimabedingungen stehen spe-

zielle Entfeucher aus unserem Programm zur Verfügung.

Lassen Sie sich bei Bedarf gezielt durch unsere Fachberater

informieren.

Inbetriebnahme des Gerätes

1. Verbinden Sie den Gerätestecker mit einer ordnungsge-

mäß abgesicherten Netzsteckdose (230 V/50 Hz/10 A).

2. Überprüfen Sie, ob die Tank-Kontrolllampe erloschen ist

(siehe Abbildung C.6).

3. Zum Entfeuchtungsbetrieb nun den Steuerungs-

Drehschalter im Uhrzeigersinn auf die gewünschte

Betriebsstufe stellen (siehe Abbildung D.5).

4. Überprüfen Sie, ob die Betriebs-Kontrolllampe leuchtet

(siehe Abbildung C.5).

Das Gerät ist nun in Betrieb und arbeitet in der gewünschten

Entfeuchtungsstufe. Um das Gerät wieder auszuschalten, dre-

hen Sie den Steuerungs-Drehschalter zurück auf die Aus-

Position (siehe Abbildung D.1).

Hinweise zum Gerätebetrieb

• Das Gerät arbeitet nach dem Einschalten vollautomatisch,

bis eine Regelabschaltung durch den Schwimmer des ge-

füllten Kondensatbehälters vorgenommen wird.

• Wird während des Betriebes die Spannungsversorgung

des Gerätes unterbrochen, schaltet sich das Gerät nach

Wiederherstellung der Spannungsversorgung nicht auto-

matisch wieder ein.

• Soll das Gerät im Dauerbetrieb mit externem Kondensatan-

schluss arbeiten, lesen Sie dazu bitte den Abschnitt „Dau-

erbetrieb mit externem Kondensatanschluss“.

• Falls das Gerät manuell oder durch den Schwimmer abge-

schaltet wird, schaltet der Kompressor erst nach einer War-

tezeit von ca. 5 Min. wieder ein. Durch diese Sicherheits-

maßnahme wird ein Überlasten des Kompressors

vermieden.

• Damit der in das Gerät eingebaute Sensor die Luft-

feuchtigkeit innerhalb des Raumes stets korrekt

ermitteln kann, läuft der Ventilator bis zum Abschalten

des Gerätes ständig.

Hinweise zum erstmaligen Einsatz und

den unterschiedlichen Betriebsarten:

Wenn Sie Ihren Entfeuchter zum ersten Mal verwenden, stel-

len Sie den Steuerungs-Drehschalter im Uhrzeigersinn ganz

nach rechts auf Permanentbetrieb (Abbildung D.2). Lassen

Sie das Gerät eine Weile in dieser Betriebsart arbeiten. Zu Be-

ginn nimmt der Entfeuchter große Feuchtigkeitsmengen auf

und fährt so lange damit fort, bis sich die relative Feuchte ver-

ringert hat. Danach nimmt das Gerät weniger Feuchtigkeit auf.

Dies bedeutet jedoch nicht, dass der Entfeuchter nicht korrekt

arbeitet, sondern nur, dass die Feuchtigkeit in der Luft gerin-

ger geworden ist.

Sobald Sie das angenehme Gefühl der trockeneren Luft spü-

ren und der unangenehme Geruch der Feuchtigkeit verflogen

ist, können Sie das Gerät nun in zwei unterschiedlichen Be-

triebsarten einsetzen, per Hygrostatsteuerung oder im Perma-

nentbetrieb:

Mit der stufenlosen Hygrostatsteuerung können Sie den Steue-

rungs-Drehschalter jetzt je nach persönlichem Bedarf auf eine

Position zwischen Aus und Permanent-Betrieb einstellen (Ab-

bildung D.3). Zur automatischen Aufrechterhaltung der aktuel-

len Raumluftfeuchte drehen Sie den Steuerungs-Drehschalter

langsam nach links und lassen ihn unmittelbar an der Position

stehen, bei welcher sich der Kompressor abschaltet. Das ein-

gebaute Hygrostat speichert die gewünschte relative Raumluft-

feuchte und schaltet das Gerät bei Über-/Unterschreiten dieses

Wertes automatisch ein bzw. aus, um den vorgegebenen Feuch-

tigkeitsgrad wirkungsvoll aufrecht zu halten.

Im Permanentbetrieb entfeuchtet das Gerät die Luft konti-

nuierlich, unabhängig vom Feuchtegehalt in der Luft. Für diese

Betriebsart lassen Sie den Steuerungs-Drehschalter unverän-

dert bis zum Anschlag ganz nach rechts gedreht auf Perma-

nentbetrieb eingestellt (Abbildung D.2).

Hinweise zur Entfeuchtungsleistung

Die Entfeuchtungsleistung ist ausschließlich abhängig von der

räumlichen Beschaffenheit, der Raumtemperatur, der relativen

Luftfeuchtigkeit und Beachtung der Hinweise im Kapitel „Auf-

stellung“.

Je höher die Raumtemperatur und die relative Luftfeuchtigkeit,

desto größer ist die Entfeuchtungsleistung.

Für den Einsatz in Wohnräumen genügt eine relative Luft-

feuchtigkeit von ca. 50 bis 60 %, während diese in Lagern, Ar-

chiven etc. 50 % nicht überschreiten sollte.

Abtauautomatik

Die in der Raumluft enthaltene Feuchtigkeit kondensiert bei Ab-

kühlung und überzieht, abhängig von der Lufttemperatur und

der relativen Luftfeuchtigkeit, die Verdampferlamellen mit Reif

bzw. Eis. Dieser Reif- bzw. Eisansatz wird vom Gerät automa-

tisch abgetaut.

Die im Gerät eingebaute Heißgas-Abtauautomatik schaltet bei

Bedarf den Abtauzyklus ein. Während der Abtauphase wird der

Entfeuchtungsbetrieb kurzzeitig unterbrochen (Die Abtau-Kon-

trolllampe leuchtet, siehe Abbildung C.7).

Kondensatbehälter

Von Zeit zu Zeit wird es erforderlich, den eingebauten Konden-

satbehälter (siehe Abbildung C.3) zu entleeren. Bei gefülltem

Behälter wird der Entfeuchtungsbetrieb unterbrochen und die

Tank-Kontrolllampe leuchtet auf (siehe Abbildung C.6).

1. Ziehen Sie den Behälter vorsichtig nach vorne heraus .

2. Gießen Sie das Kondensat in einen Abfluss.

3. Reinigen Sie den Behälter mit einem sauberen Tuch.

4. Setzen Sie den Behälter wieder vorsichtig

in das Gerät ein.

5. Beachten Sie, dass der Start des Gerätes nur

bei korrekt eingesetztem Behälter erfolgt.

Dauerbetrieb mit externem Kondensatanschluss

Das Gerät ist an der linken Seite mit einem Anschluss-

stutzen versehen. An diesen kann ein handelsüblicher

1/2-Zoll Wasserschlauch angeschlossen werden.

1. Brechen Sie mit einem geeigneten Werkzeug die Abde-

ckung des Anschlussstutzens aus der Gerätewand

(Abbildung E). Nur beim ersten Anschluss erforderlich.

2. Schließen Sie einen ausreichend langen Ablaufschlauch

an den Anschlussstutzen an.

Das Kondensat kann jetzt im Dauerbetrieb z. B. in einen

tieferliegenden Abfluss geleitet werden.

Achten Sie darauf, dass der Schlauch mit Gefälle zum

Abfluss verlegt wird, damit das Kondensat ungehindert

aus der Kondensatwanne ablaufen kann!

Außerbetriebnahme

Schalten Sie das Gerät aus, indem Sie den Steuerungs-Dreh-

schalter nach links auf die Aus-Position drehen (Abb. D.1).

Vor längeren Betriebspausen:

1. Ziehen Sie den Netzstecker aus der Dose.

2. Entleeren Sie den Kondensatbehälter und wischen Sie

ihn mit einem sauberen Tuch trocken. Achten Sie bitte

auf das nachfolgende Kondensat.

3. Reinigen Sie den Luftansaugfilter gemäß Anweisung.

4. Schützen Sie das Gerät evtl. mit einer Kunststoffhülle

vor eindringendem Staub.

5. Bewahren Sie das Gerät in aufrechter Position an einem

vor Staub und direkter Sonneneinstrahlung geschützten

Platz auf.

Filterreinigung

Zur Vermeidung von Geräteschäden ist der Entfeuchter mit

einem Luftansaugfilter ausgestattet. Um Leistungsverluste

bzw. Gerätestörungen zu vermeiden, ist der Luftansaugfilter

je nach Bedarf, jedoch mindestens alle 2 Wochen zu kontrol-

lieren und falls erforderlich zu reinigen.

A - 3 Bedienungsanleitung Luftentfeuchter TTK 50 S

1. Schalten Sie das Gerät aus, indem Sie den Steuerungs-

Drehschalter nach links auf die Aus-Position drehen.

2. Greifen Sie in die Filtermulde (Abbildung G) und

ziehen Sie den Luftansaugfilter aus dem Gerät.

3. Reinigen Sie den Luftansaugfilter mit handwarmem

Wasser oder mit einem Staubsauger (Abbildung H).

4. Entfernen Sie stärkere Verschmutzungen durch

Ausspülen in warmer Seifenlösung mit max. 40 °C.

Anschließend mit klarem Wasser nachspülen

(Abbildung H).

5. Beachten Sie, dass der Luftansaugfilter unbeschädigt

und vor dem Einsetzen völlig trocken sein muss, um

Schäden am Gerät zu vermeiden.

Das Gerät darf nie ohne eingesetzten

Luftansaugfilter betrieben werden!

Gerätetransport

Das Gerät ist zum leichteren Transport mit Fußrollen und

einem Handgriff versehen.

• Schalten Sie vor jedem Ortswechsel das Gerät aus

und ziehen den Netzstecker aus der Steckdose.

• Entleeren Sie anschließend den Kondensatbehälter.

Achten Sie bitte auf das nachtropfende Kondensat.

• Benutzen Sie das Netzkabel nicht als Zugschnur.

Pflege und Wartung

Die regelmäßige Pflege und Beachtung einiger Grundvoraus-

setzungen gewährleisten einen störungsfreien Betrieb und

eine lange Lebensdauer.

Das Gerät sollte nach jedem längeren Einsatz, jedoch

mindestens jährlich einmal, durchgesehen und gründlich

gereinigt werden.

Alle beweglichen Teile haben eine wartungsarme Dauer-

schmierung. Die gesamte Kälteanlage ist ein wartungsfreies

hermetisch geschlossenes System und darf nur von autori-

sierten Fachbetrieben instandgesetzt werden.

Vor allen Arbeiten am Gerät muss der Netzstecker

aus der Netzsteckdose gezogen werden!

• Halten Sie das Gerät frei von Staub und sonstigen

Ablagerungen.

• Reinigen Sie das Gerät nur trocken oder mit einem

angefeuchteten Tuch. Keinen Wasserstrahl einsetzen.

• Nutzen Sie keine scharfen Reinigungsmittel oder

lösungsmittelhaltigen Reiniger und verwenden Sie

auch bei extremer Verschmutzung nur geeignete

Reinigungsmittel.

• Kontrollieren Sie regelmäßig den Luftansaugfilter auf

Verschmutzung. Bei Bedarf reinigen bzw. auswechseln.

Arbeiten an der Kälteanlage und an der elektrischen

Ausrüstung dürfen nur durch einen autorisierten Fach-

betrieb durchgeführt werden!

Reinigung von Kondensator und Verdampfer

Diese Arbeiten setzen ein Öffnen des Gerätegehäuses voraus

und dürfen nur von autorisierten Fachbetrieben durchgeführt

werden!

• Reinigen Sie den Kondensator und den Verdampfer entwe-

der durch ausblasen, absaugen, bzw. mit einer weichen

Bürste oder Pinsel. Keinen Wasserstrahl einsetzen.

• Beachten Sie, dass die Lamellen leicht beschädigt bzw.

verbogen werden können.

• Reinigen Sie vorsichtig die Innenflächen des Gerätes, die

Kondensatwanne mit Schlauchanschluss, den Ventilator

und das Ventilatorgehäuse.

• Montieren Sie alle zuvor demontierten Teile wieder

ordnungsgemäß.

• Führen Sie eine Funktionskontrolle und eine elektrische

Sicherheitsüberprüfung durch.

Wichtige Hinweise zum Recycling!

Das Gerät wird mit dem umweltfreundlichen und ozonneutra-

len Kältemittel R134a betrieben. Gemäß den

gesetzlichen bzw. örtlich geltenden Vorschriften muss

das im Gerät befindliche Kältemittel/Öl-Gemisch sach-

gerecht entsorgt werden.

Elektronische Geräte gehören nicht in den

Hausmüll, sondern müssen in der Europäischen

Union – gemäß Richtlinie 2002/96/EG DES

EUROPÄISCHEN PARLAMENTS UND DES

RATES vom 27. Januar 2003 über Elektro-

und Elektronik-Altgeräte – einer fachgerechten Entsorgung

zugeführt werden. Bitte entsorgen Sie dieses Gerät am

Ende seiner Verwendung entsprechend der geltenden

gesetzlichen Bestimmungen.

Störungsbeseitigung

Das Gerät wurde während der Produktion mehrfach auf

einwandfreie Funktion geprüft. Sollten dennoch Funktionsstö-

rungen auftreten, so überprüfen Sie bitte das Gerät

nach folgender Auflistung.

Das Gerät läuft nicht an:

• Überprüfen Sie den Netzanschluss. 230V / 1~ / 50 Hz.

• Überprüfen Sie die bauseitige Netzabsicherung. 10 A.

• Überprüfen Sie den Netzstecker auf Beschädigungen.

Das Gerät läuft, aber keine Kondensatbildung:

• Überprüfen Sie den Kondensatbehälter auf richtigen

Sitz bzw. Füllstand. Die Tank-Kontrolllampe darf nicht

aufleuchten (Abbildung C.6).

• Überprüfen Sie den Mikroschalter des Kondensatbehälters

auf Funktion.

• Kontrollieren Sie die Raumtemperatur. Der Arbeitsbereich

des Gerätes liegt zwischen 5 und 35 °C.

• Kontrollieren Sie die Luftfeuchtigkeit. Mind. 40 % r. F.

• Überprüfen Sie die eingestellte Betriebsart. Die

Luftfeuchtigkeit im Aufstellraum muss oberhalb

des gewählten Bereiches liegen. Evtl. Steuerungs-

Drehschalter nach rechts Richtung Permanentbe-

trieb drehen (Abb. D.5).

• Überprüfen Sie Luftansaugfilter auf Verschmutzung.

Bei Bedarf reinigen bzw. auswechseln.

• Lassen Sie die Tauscherlamellen auf Verschmutzung

kontrollieren. Diese Kontrolle erfordern das Öffnen des

Gerätes und sind nur durch einen autorisierten Fach-

betrieb auszuführen.

Vor allen Arbeiten am Gerät muss der Netz-

stecker aus der Netzsteckdose gezogen sein.

Das Gerät ist laut bzw. vibriert,

Kondensat läuft aus:

• Kontrollieren Sie, ob das Gerät gerade und auf einer

ebenen Oberfläche steht.

• Lassen Sie die Kondensatwanne und den Anschlussstut-

zen auf Verschmutzungen kontrollieren. Diese

Arbeiten erfordern das Öffnen des Gerätes und sind

nur durch einen autorisierten Fachbetrieb auszuführen.

Sollte das Gerät trotz der durchgeführten Überprüfungen nicht

einwandfrei arbeiten, benachrichtigen Sie bitte einen autorisier-

ten Fachbetrieb.

Arbeiten an der elektrischen Ausrüstung und der

Kälteanlage dürfen nur durch einen speziell autorisier-

ten Fachbetrieb durchgeführt werden!

Technische Daten

Arbeitsbereich Temperatur 5 - 35 °C

Arbeitsbereich Feuchtigkeit 40 - 100 % r. F.

Entfeuchterleistung max. 15 l/Tag

bei 30 °C / 80 % r.F. 12 l/Tag

Luftleistung max. 120 m3/h

Kältemittel R 134a

Kältemittelmenge 160 g

Elektroanschluss 230 V

Frequenz 50 Hz

Nennstrom max. 1,6 A

Leistungsaufnahme max. 300 W

Absicherung bauseits 10 A

Schalldruckpegel LpA 1m 1) 42 dB (A)

Kondensatbehälter 2 l

Tiefe 220 mm

Breite 310 mm

Höhe 540 mm

Gewicht 13 kg

1) Geräuschmessung DIN 45635 - 01 - KL 3

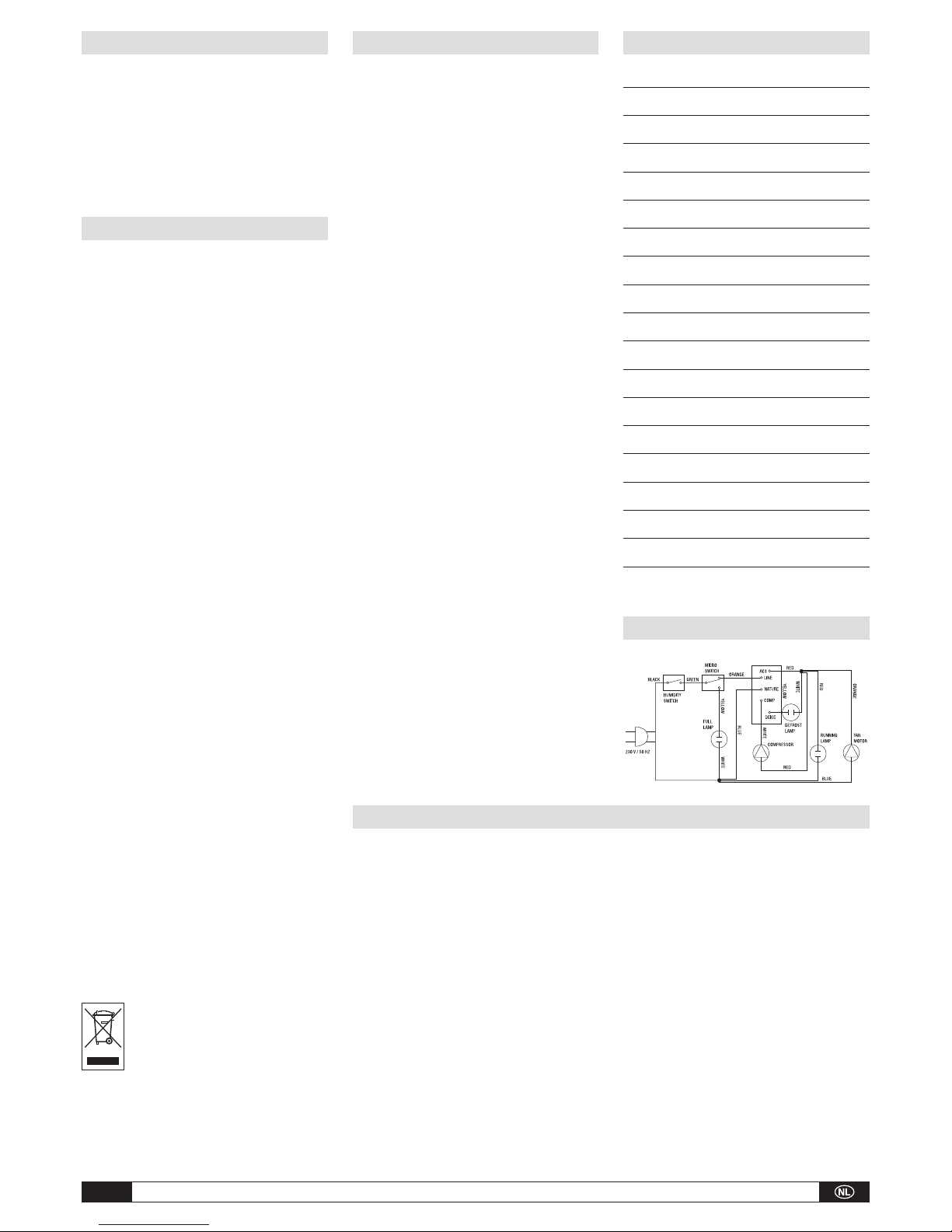

Elektrischer Schaltplan

1. Datum: ....................................

Unterschrift:.................................

2. Datum:....................................

Unterschrift:.................................

3. Datum:....................................

Unterschrift:.................................

4. Datum:....................................

Unterschrift:.................................

5. Datum:....................................

Unterschrift:.................................

6. Datum:....................................

Unterschrift:.................................

7. Datum: ....................................

Unterschrift:.................................

8. Datum:....................................

Unterschrift:.................................

9. Datum:....................................

Unterschrift:.................................

10. Datum: ..................................

Unterschrift:.................................

11. Datum:...................................

Unterschrift:.................................

12. Datum: ..................................

Unterschrift:.................................

13. Datum: ..................................

Unterschrift:.................................

14. Datum: ..................................

Unterschrift:.................................

15. Datum: ..................................

Unterschrift:.................................

16. Datum: ..................................

Unterschrift:.................................

17. Datum:...................................

Unterschrift:.................................

18. Datum: ..................................

Unterschrift:.................................

19. Datum: ..................................

Unterschrift:.................................

20. Datum: ..................................

Unterschrift:.................................

Wartungs- und Pflegeprotokoll

Wartungs- und Pflegeintervall 12345678910 11 12 13 14 15 16 17 18 19 20

Außenreinigung Gerät

Innenreinigung Gerät

Kondensator gereinigt

Verdampfer gereinigt

Ventilator gereinigt

Ventilatorgehäuse gereinigt

Ansauggitter mit Grobfilter gereinigt

Gerät auf Beschädigungen überprüft

Alle Befestigungsschrauben überprüft

Elektrische Sicherheitsüberprüfung

Probelauf

Bemerkungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Gerätetyp_________________________ Gerätenummer_____________________

Ersatzteilübersicht

Ersatzteilliste

1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Bodenplatte

2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Kompressor

3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Saugleitung

4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Abflussleitung

5 . . . . . . . . . . . . . . . . . . . . . . . . . . .Service Schlauch

6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Kontrollplatine

7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Luftfilter

8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Mikroschalter

9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Anschlusskabel

10 . . . . . . . . . . . . . . . . . . . . . . . . . . .Kondensatwanne

11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Verdampfer

12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Kondensator

13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Filterrahmen

14 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Filtertrockner

15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Kapillarrohr

16 . . . . . . . . . . . . . . . . . . . . . . . . .Gehäuse Ventilator

17 . . . . . . . . . . . . . . . . . . . . . . .Schwingungsdämpfer

18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Abflussleitung

19 . . . . . . . . . . . . . . . . . . . . . . . . . .obere Abdeckung

20 . . . . . . . . . . . . . . . . . . . . . . . . .Gehäuse Ventilator

21 . . . . . . . . . . . . . . . . . . . . . . . . . . . .Ventilatormotor

22 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Lüfterrad

23 . . . . . . . . . . . . . . . . . . . . . . . . .Feuchtigkeitsregler

24 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Lampenplatte

25 . . . . . . . . . . . . . . . . . . . . . . . . . .Gehäuse Mittelteil

26 . . . . . . . . . . . . . . . . . . . . . . . . . .Gehäuseteil vorne

27 . . . . . . . . . . . . . . . . . . . . . . . . .Gehäuseteil hinten

28 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Einstellknopf

29 . . . . . . . . . . . . . . . . . . . . . . . . . . . .Bedienelement

30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Schwimmer

31 . . . . . . . . . . . . . . . . . . . . . .Wasserauffangbehälter

32 . . . . . . . . . . . . . . . . . . . . . . . . . . . .Bedienelement

33 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Tragegriff

34 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Transportrolle

A - 4

Bedienungsanleitung Luftentfeuchter TTK 50 S

B - 1 Operating manual dehumidifier TTK 50 S

• The apparatus must never be covered or transported

during operation.

• All electrical cables outside of the apparatus are to be

protected from damage (e.g. by animals).

• Extension of the mains cables must be carried out with

due regard for the installed load of the apparatus, cable

length and application.

• The apparatus may only be transported upright, the

condensate container must be emptied before each

change of location.

• It is not permitted to operate or utilise the apparatus

in a manner other than that described in this manual.

All liabilities and warranty claims are invalidated in the

event of non-compliance with this stipulation.

Work on the refrigeration system and the electrical

equipment may only be carried out by an authorised

& qualified company!

Description of apparatus

The apparatus has been designed for automatic air

dehumidification. It can be easily transported and set

up due to its compact dimensions.

The apparatus works in accordance with the condensation

principle. It is equipped with a hermetically-sealed refrigeration

system, a low-noise, low-maintenance ventilator and a mains

cable with plug.

The apparatus has an operating console for function control.

The automatic control, the condensate container with inte-

grated overflow protection and the connection piece for direct

extraction of condensate permit fault-free continuous operation.

The apparatus conforms with the fundamental health & safety

requirements of the applicable EU legislation.

Application locations for the apparatus

The apparatus is used wherever dry rooms are required and

wherever subsequent economical damage (e.g. due to mould

formation) is to be avoided.

The apparatus is predominantly used to dry and

dehumidify:

• Living, sleeping, shower or cellar rooms

• Laundries, holiday homes, caravans and

motor homes, boats

And for the continuous drying of:

• warehouses, archives, laboratories

• Bathrooms, washing rooms & changing rooms.

Principle of operation

The unit works on the condensation principle (see Figure A,

schematic representation of the mode of operation). The

ventilator sucks the moist room air in through the air inlet,

via the air filter, the evaporator and the condenser that lies

behind it. In the cold evaporator heat is extracted from the room

air. The room air is cooled below the dew point, and the water

vapour contained in the air condenses as condensate or frost

on the evaporator fins.

The ambient air is cooled to below the dew point and the water

vapour contained in the air condenses as condensate or frost

on the evaporator fins.

The dehumidified, cooled air is warmed again at the

condenser (heat exchanger) and is blown out at a tempera-

ture of approximately 5 °C above room temperature.

This treated, dryer air is then mixed with the ambient air.

Due to the continuous room air circulation through the

apparatus, the air humidity in the place of use is reduced

continually to the desired relative humidity.

Dependent on the air temperature and the relative air humidity,

the condensed water drops continually, or only during the

periodic defrosting phases, into the condensate pan and then

into the condensate container located below via the integrated

outlet.

A float valve, disposed in the condensate container, interrupts

the dehumidification operation via a microswitch when the

container is full.

A.1

A.6

A.3

A.4

A.5

A.2

B.1 B.2

B.3

B.4

CC.1

C.2

C.3

C.2

D.1 D.2

D.3

C.7

C.6

C.5

C.6

C.7

C.4

D.4 D.5

RUNNING

DEFROST

RUNNING TANK

FULL

DEFROST

TANK

FULL

A.7

A.8

Safety notes............................................. B - 1

Description of apparatus ........................... B - 1

Set-up ...................................................... B - 2

Operation ................................................. B - 2

Commissioning......................................... B - 2

Shutting down........................................... B - 2

Filter cleaning........................................... B - 3

Transportation of apparatus....................... B - 3

Care & maintenance................................. B - 3

Troubleshooting........................................ B - 3

Technical data .......................................... B - 3

Circuit diagram ......................................... B - 3

Spare parts list ......................................... B - 4

Spare parts overview................................ B - 4

Care and maintenance log........................ B - 4

Overview of contents Safety notes

This manual should be read carefully before setting

up / using the apparatus, and it should always be kept

close to the place of use or on the machine!

The apparatus was subjected to extensive material, function and

quality tests before delivery.

Nevertheless, dangers can arise from the use of the apparatus

if it is incorrectly used by untrained personnel!

Please observe the following instructions.

• The apparatus should not be set up and operated in

rooms where a danger of explosion exists.

• The apparatus should not be set up and operated in

saliferous environments or where the ambient air

contains oil, sulphur or chlorine.

• The apparatus must be placed upright in

a stable position.

• The apparatus should not be subjected to direct

contact with running water.

• Unrestricted access to the air intake and air exhaust

must always be guaranteed.

• The air intake side must be kept free of dirt and

loose objects.

• Never insert foreign objects into the apparatus.

A. Schematic representation of the principle of operation

A.1 Ventilator

A.2 Condensate container

A.3 Condenser

A.4 Evaporator

A.5 Condensate pan

A.6 Compressor

A.7 Humid room air

A.8 Dehumidified room air

B. Set-up

B.1 Keep windows closed

B.2 Keep doors closed

B.3 Keep apparatus at least 0.5 m away from walls

B.4 Keep apparatus away from heaters or other

sources of heat

C. Operation

C.1 Air intake

C.2 Operating console

C.3 Condensate container (tank)

C.4 Rotary-type control switch

C.5 Operating warning lamp

C.6 Tank warning lamp

C.7 Defrosting warning lamp

D. Set-up for operating mode

D.1 Turn all the way left, machine off

D.2 Turn all the way right, permanent mode

D.3 Hygrostat-controlled mode

D.4 Reduce dehumidification performance

D.5 Increase dehumidification performance

E. Cover for connecting piece

F. Filter slot

G. Filter groove

H. Filter cleaning

This publication replaces all previous announcements. No part of this publication

may be reproduced, processed using electronic systems, replicated or distributed

in any form, without our written authorisation. Subject to technical changes. All rights

reserved. Names of goods are used without guarantee of free usage keeping to

the manufacturer's syntax. The names of goods used are registered and should

be considered as such. We reserve the right to modify design in the interest of on-

going product improvement, such as shape and colour modifications. The scope

of delivery may vary from that in the product description. All due care has been

taken in compiling this document. We accept no liability for errors or omissions.

©TROTEC®

Pictures of apparatus

B - 2

Operating manual dehumidifier TTK 50 S

When the maximum fill state of the condensate container is

reached, the tank warning lamp on the operating console

lights and the apparatus switches off. The tank warning

lamp extinguishes when the emptied condensate container

is reinserted. The apparatus then restarts after a delay time

of approximately 2 minutes.

In the case of unattended continuous operation with external

condensate connection, the condensate is continually drawn

off via a hose connection (see the section “Continuous

operation with external condensate connection”).

Set-up

For optimised, economical and safe operation of the

apparatus, you should in all cases observe the following

instructions (see also diagram B).

• The apparatus is to be placed upright and stable to

ensure unimpeded flow of the condensate into the

condensate container.

• If possible, place the apparatus in the centre of the

room to guarantee optimum air circulation.

• In all cases, the apparatus is to be kept at least

50 cm from walls.

• Ensure that the air can be sucked into the air intake

and blown out of the upper air exhaust in an unrestricted

manner.

• Do not operate the apparatus in the vicinity of

heaters or other sources of heat.

• Ensure that the room that is to be dried or dehumidified

is closed off from the surrounding atmosphere.

• Ensure that doors and windows are closed,

and avoid frequently entering or leaving the room.

• If the apparatus is used in a dusty environment, ensure

that the applicable care & maintenance measures are

followed. See the section “Care and maintenance”.

Important information on electrical connection:

• In accordance with DIN VDE 0100, Part 704,

the apparatus must be connected to supply points

with earth leakage protection.

• If the apparatus is used in wet areas such as laundries,

bathrooms or similar, it must be protected by an inbuilt

earth leakage protection switch that conforms with

regulations.

Operation

The operating console and condensate tank are important

components for operation of the unit. On the operating

console are located the rotary control switch, as well as

the operating warning lamp, tank warning lamp, and

defrosting warning lamp. Figure C provides a graphical

representation of the relevant operating components.

Commissioning

Before each commission, or dependent on local require-

ments, the intake and outlet openings must be checked

for foreign bodies and the intake filter must be checked for

fouling. Blocked or dirty grilles and filters should be cleaned

immediately, see the section “Care & maintenance”.

Important instructions before commissioning

• Cable extensions must have an adequate cross-section.

• Cable extensions must be either completely

unrolled from the drum or completely rolled!

• The condensate container must be inserted correctly.

Otherwise the apparatus will not work!

Economical dehumidification is no longer

guaranteed with this class of apparatus at room

temperatures of less than 8 °C and/or relative air

humidity of less than 40 %.

Our product range contains special dehumidifiers for use

under such climatic conditions. Our staff will be pleased to

discuss your requirements with you.

Commissioning of the apparatus

1. Insert the apparatus' plug into a correctly-fused

mains socket (230 V/50 Hz/10 A).

2. Check that the tank warning lamp is not lit

(see diagram C.6).

3. For dehumidification operation, turn the rotary

control switch clockwise to the desired operation

setting (see diagram D.5).

4. Check that the operating warning lamp

illuminates (see diagram C.5).

The apparatus is now in operation and is working in

accordance with the desired dehumidification setting.

To switch the apparatus off again, simply turn the

rotary control switch back to the “Off” position

(see diagram D.1).

Information on operating the apparatus

• Once switched on, the apparatus operates fully

automatically until it is switched off via the float

in the filled condensate container.

• If the power supply is interrupted during operation,

the apparatus does not automatically switch itself

on again when the power supply is restored.

• If the apparatus is to be used in continuous operation

with an external condensate connection, please read

the section “Continuous operation with external

condensate connection”.

• If the apparatus is switched off manually or via the float,

the compressor will only start again after a waiting time

of approximately 5 minutes. This safety measure prevents

the compressor from being overloaded.

• The ventilator runs continually until the apparatus is

switched off so that the sensor built into the apparatus

can always correctly determine the air humidity within

the room.

Information on first use and the different

types of operation:

When using your dehumidifier for the first time, turn the rotary

control switch clockwise all the way to “Permanent operation”

(diagram D.2). Allow the apparatus to operate in this mode

for a while. At the start, the dehumidifier will absorb large

quantities of humidity and will continue to do so until the relative

humidity is reduced. After this, the apparatus will absorb small-

er quantities of humidity. This does not mean that the

dehumidifier is not working correctly, but rather that the humid-

ity in the air has been reduced.

As soon as you notice the pleasant feeling of dryer air and

as soon as the unpleasant odour of dampness has disap-

peared, you can switch the apparatus to two different

operating modes, hygrostat control or permanent operation:

With the stepless hygrostat control, you can set the rotary

control switch to a position between “Off” and “

Permanent

operation”

, depending on your requirements (diagram D.3).

To automatically maintain the current room humidity, slowly turn

the rotary control switch to the left and leave it in the position

where the compressor switches off. The inbuilt hygrostat stores

the desired relative room air humidity and automatically

switches the apparatus on/off if humidity exceeds / drops below

this level, effectively maintaining the specified humidity level.

In permanent operation, apparatus continually dehumidifies

the air, independent of the humidity content in the air. For this

operating mode, leave the rotary control switch turned all the

way to the right in “Permanent operation” (diagram D.2).

Information on dehumidification performance

Dehumidification performance is exclusively dependent on

environmental conditions, room temperature, relative air

humidity and observation of the instructions in the section

“Set-up”.

The higher the room temperature and the relative humidity,

the higher the dehumidification performance.

For use in living quarters, a relative air humidity of approxi-

mately 50 to 60 % is sufficient, whilst this should not exceed

50 % in warehouses, archives, etc.

Automatic defrosting

The humidity contained in the ambient air condenses on

cooling and, dependent on the air temperature and the

relative humidity, coats the evaporator fins with frost or ice.

This layer of frost or ice is automatically defrosted by the

apparatus.

When required, the automatic hot gas defrosting system built

into the apparatus starts the defrosting cycle. The dehumidi-

fication operation is halted briefly during the defrosting phase

(the defrosting warning lamp is lit, see diagram C.7).

Condensate container

From time to time, it will be necessary to empty the incorpo-

rated condensate container (see diagram C.3). When the

container is full, the dehumidification operation is interrupted

and the tank warning lamp illuminates (see diagram C.6).

1. Carefully pull the container out forwards.

2. Pour the condensate down a drain.

3. Clean the container with a clean cloth.

4. Carefully place the container back in the apparatus.

5. Ensure that the apparatus is only started with the

container inserted correctly.

Continuous operation with external

condensate connection

A connection piece is provided on the left side of the

apparatus, to which a standard 1/2-inch water pipe

can be attached.

1. Using a suitable tool, remove the cover of the connection

piece from the side panel of the apparatus (diagram E).

This is only required when first used.

2. Connect an outlet hose of sufficient length to the

connection piece.

During continuous operation, the condensate can now

be drained into a receptacle placed at a lower level.

Take care that the hose drains downhill into the

receptacle so that the condensate can flow from

the condensate pan in an unimpeded manner!

Shutting down

Switch off the apparatus by turning the rotary control switch

anti-clockwise into the “Off” position (diagram D.1).

Prior to longer breaks in operation:

1. Remove the mains plug from the socket.

2. Empty the condensate container and wipe it dry with

a clean cloth. Please watch out for subsequent dripping

condensate.

3. Clean the air intake filter in accordance with

the instructions.

4. Protect the apparatus from dust, possibly with a

plastic cover.

5. Store the apparatus in an upright position in a place

where it is protected from dust and direct sunlight.

Filter cleaning

The dehumidifier is equipped with an air intake filter to

prevent damage. To avoid damage to the apparatus or

a reduction in performance, the air intake filter is to be

checked and cleaned when necessary, but at least every

two weeks.

1. Switch the apparatus off by turning the rotary control

switch anti-clockwise to the “Off” position.

2. Grip inside the filter groove (diagram G) and remove

the air intake filter from the apparatus.

3. Clean the air intake filter with warm water or with

a vacuum cleaner (diagram H).

B - 3 Operating manual dehumidifier TTK 50 S

4. Remove heavy soiling by washing in warm soapy

water, max. 40 °C. Then rinse in fresh water

(diagram H).

5. To avoid damage to the apparatus, please note that

the air intake filter must be undamaged and completely

dry before being reinserted.

The apparatus must never be operated without

an air intake filter installed!

Transportation of the apparatus

The apparatus is equipped with castors and a handle to

facilitate easy transportation.

• Before moving the apparatus, switch it off and remove

the mains plug from the socket.

• Then empty the condensate container. Please watch

out for subsequent dripping condensate.

• Do not pull the apparatus by its mains cable.

Care and maintenance

Regular preventative maintenance and observation of certain

prerequisites will guarantee fault-free operation and a long

service life.

After every period of prolonged operation, and at least once

per year, the apparatus should be checked and thoroughly

cleaned.

All moving parts have been treated with low-maintenance

permanent lubrication. The entire refrigeration system is

a maintenance-free hermetically-sealed system and may

only be maintained by authorised specialist companies.

The mains plug must be removed from the mains

socket before any work is carried out on the apparatus!

• Keep the apparatus free from dust or any other deposits.

• Only use a dry or damp cloth to clean the apparatus.

Do not use running water.

• Do not use cleaning agents that are caustic or contain

solvents and only use appropriate cleaning agents even

in the case of heavy soiling.

• Check the air intake filter regularly for fouling. It should

be cleaned or replaced as necessary.

Work on the refrigeration system and the electrical

equipment may only be carried out by an authorised

& qualified company!

Cleaning the condenser and evaporator

This work requires the apparatus housing to be opened,

and therefore may only be carried out by authorised

& qualified companies!

• Clean the condenser and the evaporator either by blowing

or sucking them through, or by using a soft brush. Do not

use running water.

• Please note that the fins can easily be damaged or bent.

• Carefully clean the inside surfaces of the apparatus, the

condensate pan with hose connection, the ventilator and

the ventilator housing.

• Reinstall all dismounted parts correctly

• Check that the apparatus is functioning correctly

and carry out an electrical safety examination.

Important recycling information!

The apparatus uses the environmentally-friendly and ozone-

neutral refrigerant R134a. In accordance with legal stipulations,

or those that apply locally, the refrigerant/oil mixture used in

the apparatus must be disposed of correctly.

In the European Union electronic equipment

must not be treated as domestic waste, but

must be disposed of professionally in

accordance with Directive 2002/96EU of the

European Parliament and Council of 27th

January 2003 concerning old electrical and electronic

equipment. At the end of its life please dispose of this

instrument in a manner appropriate to the relevant legal

requirements.

Troubleshooting

The fault-free operation of the apparatus has been confirmed

by repeated tests at the factory. However, if a loss of function

should occur, please check the apparatus in accordance with

the following list.

The apparatus will not start:

• Check the mains connection. 230 V / 1~ / 50 Hz.

• Check the inbuilt mains fuse. 10 A.

• Check the mains plug for damage.

The apparatus runs, but no

condensation formation:

• Check that the condensate container is positioned

correctly and is not full. The tank warning lamp should

not be lit (diagram C.6).

• Check that the condensate container microswitch

is functioning correctly.

• Check the room temperature. The working range

of the apparatus is between 5 and 35 °C.

• Check the air humidity: minimum 40 % relative humidity.

• Check the selected operating mode. The air humidity in

the place of operation must be above the selected level.

If necessary, turn the rotary control switch clockwise in

the direction of “Permanent operation” (diagram D.5).

• Check the air intake filter for fouling. Clean or replace

it if necessary.

• Have the heat exchanger fins checked for soiling.

This examination requires the apparatus to be opened

up and hence must be carried out by an authorised

specialist company.

The mains plug must be removed from the

mains socket before any work is carried out on

the apparatus.

The apparatus is making a lot of noise or

vibrates, condensate is running out:

• Check that the apparatus is standing upright on

a level surface.

• Have the condensate pan and connection piece checked

for fouling. This examination requires the apparatus to

be opened up and hence must be carried out by an

authorised specialist company.

If the apparatus does not function correctly after carrying

out the above checks, please contact an authorised

specialist company.

Work on the refrigeration system and the

electrical equipment may only be carried out by

a specially authorised & qualified company!

Technical data

Working range temperature 5 - 35 °C

Working range humidity 40-100 % relative humidity.

Dehumidification performance max. 15 l/day

at 30 °C / 80 % relative humidity 12 l/day

Air performance max. 120 m3/h

Refrigerant R 134a

Refrigerant quantity 160 g

Electrical connection 230 V

Frequency 50 Hz

Nominal current max. 1.6 A

Power consumption max. 300 W

Inbuilt fuse 10 A

Sound pressure level LpA 1m 1) 42 dB (A)

Condensate container 2 l

Depth 220 mm

Width 310 mm

Height 540 mm

Weight 13 kg

1) Noise measurement DIN 45635 - 01 - KL 3

Electrical circuit diagram
