Verwendungszweck
Truma DuoControl ist eine Umschalt-Regleranlage für zwei
Gasflaschen.
Außer dem automatischen Umschalten zwischen den Gasfla-
schen gewährleistet DuoControl einen gleichmäßigen Gas-
druck von 30 mbar oder 50 mbar (je nach Variante) bei einem
zulässigen Eingangsdruck von 0,6 – 16 bar.
Der aktuelle Entnahmestatus („Betrieb“ oder „Reserve“) wird
direkt am Sichtfenster angezeigt. DuoControl kann mit einer
Fernanzeige (Art.-Nr. 50210-01) aufgerüstet werden, wodurch
der Entnahmestatus im Inneren des Fahrzeugs abgelesen
werden kann.
Zum Anschluss an die Gasflaschen sind zwei Hochdruck-
Schläuche erforderlich.
Obwohl nicht zwingend vorgeschrieben, empfiehlt Truma
immer Hochdruck-Schläuche mit einer Schlauchbruchsi-
cherung (SBS) zu verwenden.
Für die Verwendung von Gasflaschen mit verschiedenen Ven-
til-Anschlussgrößen bietet Truma Schlauchleitungen in gän-
gigen Anschlussvarianten an (siehe Seite 51).
Um Störungen der Gasanlage im Winterbetrieb zu verhindern,
kann DuoControl mit der Truma Reglerbeheizung EisEx
(Art.-Nr. 53101-01) ergänzt werden. Bei Verwendung der Fern-
anzeige ist EisEx im Lieferumfang enthalten.
DuoControl ist uneingeschränkt für Fahrzeuge bis Baujahr
12/2006 verwendbar. Es darf — außer in Frankreich — wäh-
rend der Fahrt geheizt werden. Die beiliegenden Aufkleber
(Gasflaschen schließen während der Fahrt) finden hier keine
Anwendung.
Bei Fahrzeugen ab Baujahr 01/2007 ist für Heizen während
der Fahrt nach Heizgeräte-Richtlinie 2001/56/EG eine Sicher-
heits-Absperrvorrichtung vorgeschrieben. Demnach müssen
bei Verwendung von DuoControl die Gasflaschen während der
Fahrt geschlossen werden. Die beiliegenden Aufkleber müs-
sen im Flaschenkasten und in der Nähe des Bedienteils für die
Flüssiggasheizung angebracht werden.
Für Fahrzeuge ab Baujahr 01/2007 in denen auch während der
Fahrt geheizt werden soll, liefert Truma den Gasdruckregler
SecuMotion und das Umschaltventil DuoComfort. Bitte wen-
den Sie sich hierzu an Ihren Fachhändler.
Die Verwendung der Umschalt-Regleranlage DuoControl
in geschlossenen Räumen (Haushalt, Mobilheimen)
oder auf Booten ist nicht zulässig!
Truma Umschalt-Regleranlage DuoControl ist in Deutschland
nicht für gewerblich genutzte Fahrzeuge einsetzbar.
DuoControl

3
Gebrauchsanweisung
Mit dem Drehknopf (a) kann manuell bestimmt werden,
welche Flasche die Betriebs- bzw. Reserveflasche ist.
b
a
Am Sichtfenster (b) wird der Status der Betriebsflasche
angezeigt:
grün = Gas aus der Betriebsflasche
rot = Gas aus der Reserveflasche.
Als Zubehör liefert Truma eine Fernanzeige (Art.-Nr.
50210-01), die den Status der Betriebsflasche im
Fahrzeuginnenraum anzeigt.
Inbetriebnahme
– Gegebenenfalls Gasfernschalter öffnen.
– Zum Beispiel Drehknopf (a) bis zum Anschlag nach links
drehen (linker Anschluss = Betriebsflasche).
– Gasflaschen anschließen und den ordnungsgemäßen
Zustand aller Schlauchverschraubungen prüfen.
– Ventile beider Gasflaschen öffnen. Im Sichtfenster wechselt
die Anzeige auf grün.
Umschalten
Sinkt der Flaschendruck der Betriebsflasche unter 0,5 bar,
schaltet DuoControl automatisch um und es wird Gas aus der
zweiten Gasflasche entnommen. Im Sichtfenster wechselt die
Anzeige auf rot.
Bei großer Kälte sowie bei hoher Gasentnahme über ei-
nen längeren Zeitraum kann der Gasdruck unter 0,5 bar
fallen, obwohl sich noch ein Rest Gas in der Flasche befindet.
Dadurch kann es vorkommen, dass Gas aus beiden Gasfla-
schen gleichzeitig entnommen wird.
Bei Bedarf kann die Stellung des Drehknopfs jederzeit
gewechselt werden.
Drehknopf (a) immer bis zum Anschlag nach links oder rechts
drehen (die Mittelstellung bewirkt eine gleichzeitige Entnahme
aus beiden Gasflaschen).
Entnahmestatus
Bei der Grundstellung (Betriebsflasche linke Seite, Reservefla-
sche rechte Seite) ergibt sich folgende Anzeige:
– Statusanzeige (b) ist grün = Gasentnahme aus der linken
Flasche (Betriebsflasche).
– Statusanzeige (b) ist rot = Gasentnahme aus der rechten
Flasche (Reserveflasche), Anschluss zur linken Flasche und
Füllstand überprüfen.

4
Flaschenwechsel
Gasrest: Nicht rauchen, keine offenen Flammen!
DuoControl bietet Ihnen die Möglichkeit, eine leere Gasflasche
auszuwechseln, ohne den Betrieb der Verbrauchsgeräte zu
unterbrechen. In die Eingangsstutzen integrierte Rückschlag-
ventile verhindern ein Ausströmen von Gas, wenn kurzzeitig
nur eine Gasflasche angeschlossen ist („Betrieb mit nur einer
Gasflasche“).
– Drehknopf (a) um 180° bzw. eine halbe Drehung bis zum
Anschlag drehen und die ehemalige Reserveflasche wird zur
Betriebsflasche. Nach dem Flaschenwechsel steht die volle
Gasflasche wieder als Reserveflasche zur Verfügung.
Die Statusanzeige (b) wechselt auf grün.
– Ventil der leeren Gasflasche zudrehen und den Hochdruck-
Schlauch abschrauben.
– An die volle Gasflasche den Hochdruck-Schlauch anschrau-
ben und das Flaschenventil öffnen.
Die Statusanzeige (b) bleibt auf grün.
Schlauchanschluss am Flaschenventil nach jedem
Eingriff auf Dichtigkeit überprüfen (siehe „Dichtigkeits-
prüfung des Hochdruckbereichs“).
Schlauchwechsel
Gasrest: Nicht rauchen, keine offenen Flammen!
Zum An- und Abschrauben der Schläuche empfehlen wir die
Truma Schraubhilfe (Art.-Nr. 50020-61500). Sie gewährleistet
das nötige Anzugsmoment und verhindert Beschädigungen
an der Verschraubung durch falsches Werkzeug.
– Gasflaschenventil schließen.
– Hochdruck-Schlauch von der Gasflasche (bzw. vom Auf-
steckadapter) und vom Eingang DuoControl abschrauben.
Beim Schlauchwechsel sicherstellen, dass die dem
Schlauch beiliegende weiße Dichtung (Schlauchaus-
gang – Reglereingang) ordnungsgemäß installiert und nicht
beschädigt ist.
Wir empfehlen, die Dichtung (Art.-Nr. 50020-76300) bei
jedem Schlauchwechsel zu erneuern.
– Länderspezifischen Hochdruck-Schlauch am Eingang
DuoControl und an die Flasche (bzw. am Aufsteckadapter)
anschrauben.
– Gasflaschenventil öffnen.
– Bei Verwendung von Hochdruck-Schläuchen mit Schlauch-
bruchsicherung den grünen Knopf drücken.
– Schlauchanschluss am Flaschenventil und am Eingang
DuoControl nach jedem Eingriff auf Dichtigkeit überprüfen
(siehe „Dichtigkeitsprüfung des Hochdruckbereichs“).

5

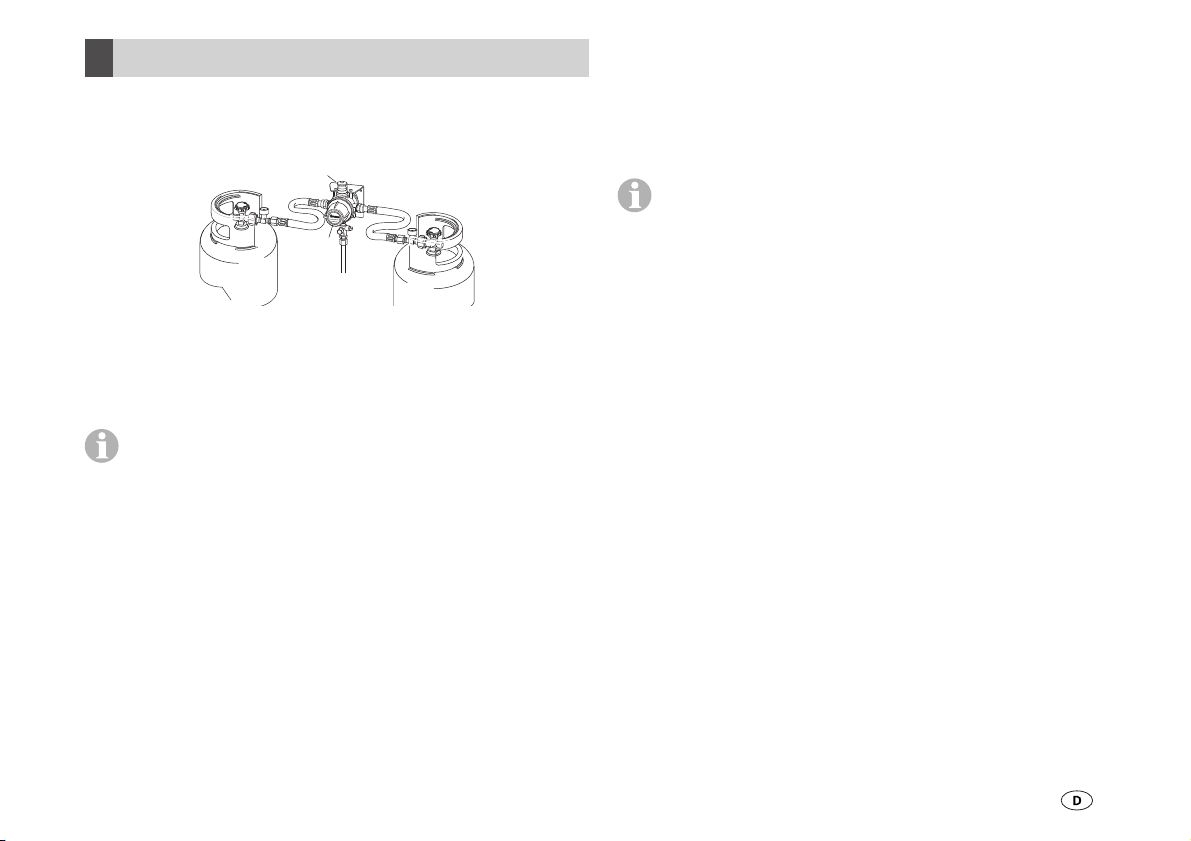

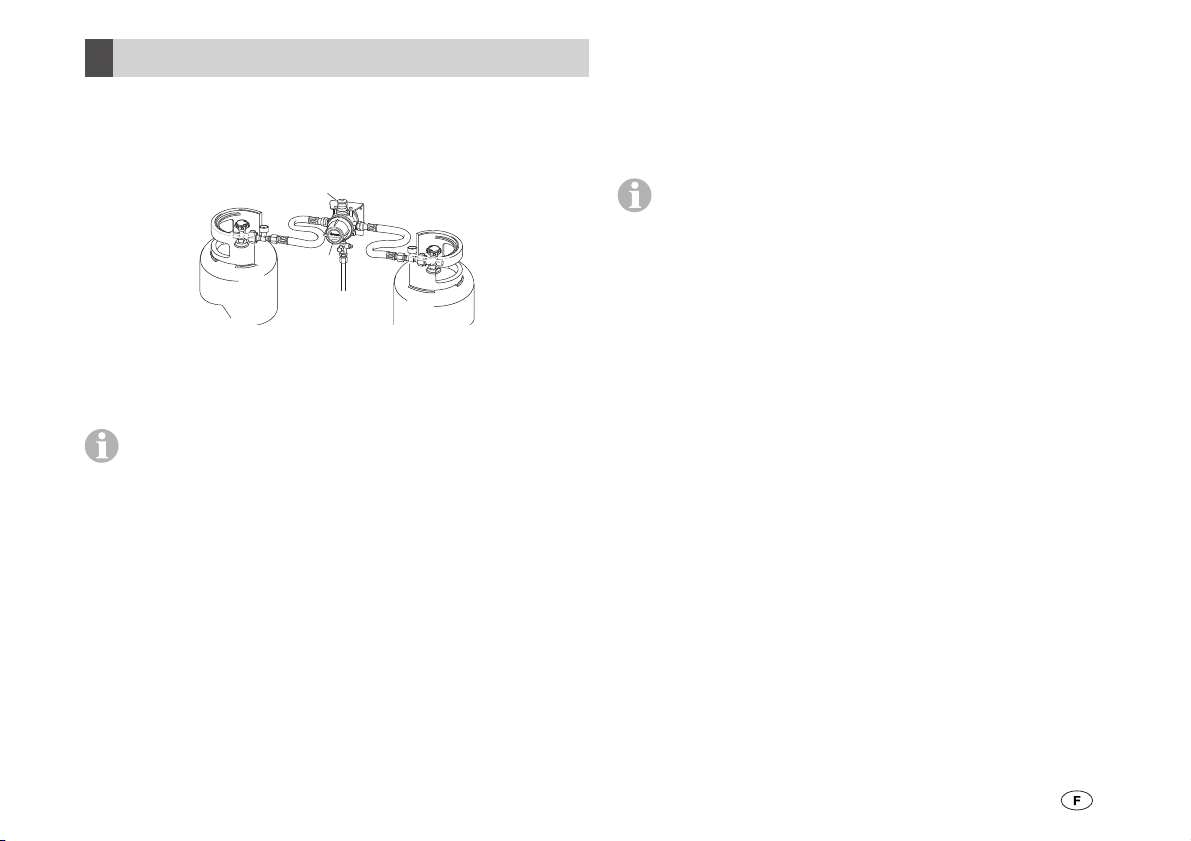

Betrieb mit nur einer Gasflasche
DuoControl kann auch mit nur einer Gasflasche betrieben
werden. In den Eingangsstutzen integrierte Rückschlagventile
verhindern ein Ausströmen von Gas aus dem freien Stutzen.
Beim Einflaschen-Betrieb muss der freie Eingang mittels des
beiliegenden Blinddeckels (Messing) verschlossen werden.
Drehknopf in Richtung der Betriebsflasche stellen.
Dichtigkeitsprüfung des
Hochdruckbereichs
Die Verschraubungen der Hochdruck-Schläuche müssen
am Gasflaschenventil und an DuoControl mit geeigneten
Mitteln – beispielsweise mit einem Lecksuchspray nach
DIN EN 14291 – auf Dichtigkeit geprüft werden.
Die Dichtigkeitsprüfung des Niederdruckbereichs muss vom
Fachmann durchgeführt werden.

6
Einbauanweisung
Montage nur vom Fachmann!
Einbauanweisung vor dem Einbau unbedingt lesen und
befolgen.
Die Umschalt-Regleranlage DuoControl darf nicht in die
EX-Zone 0 eingebaut werden (z. B. Tankwagen).
Bei Fahrzeugen ab Baujahr 01/2007 müssen bei Verwendung
der Umschalt-Regleranlage DuoControl die Gasflaschen wäh-
rend der Fahrt geschlossen werden. Die beiliegenden Aufkle-
ber müssen im Flaschenkasten und in der Nähe des Bedien-
teils für die Flüssiggasheizung angebracht werden.
Die Gebrauchsanweisung ist dem Betreiber auszuhändigen!

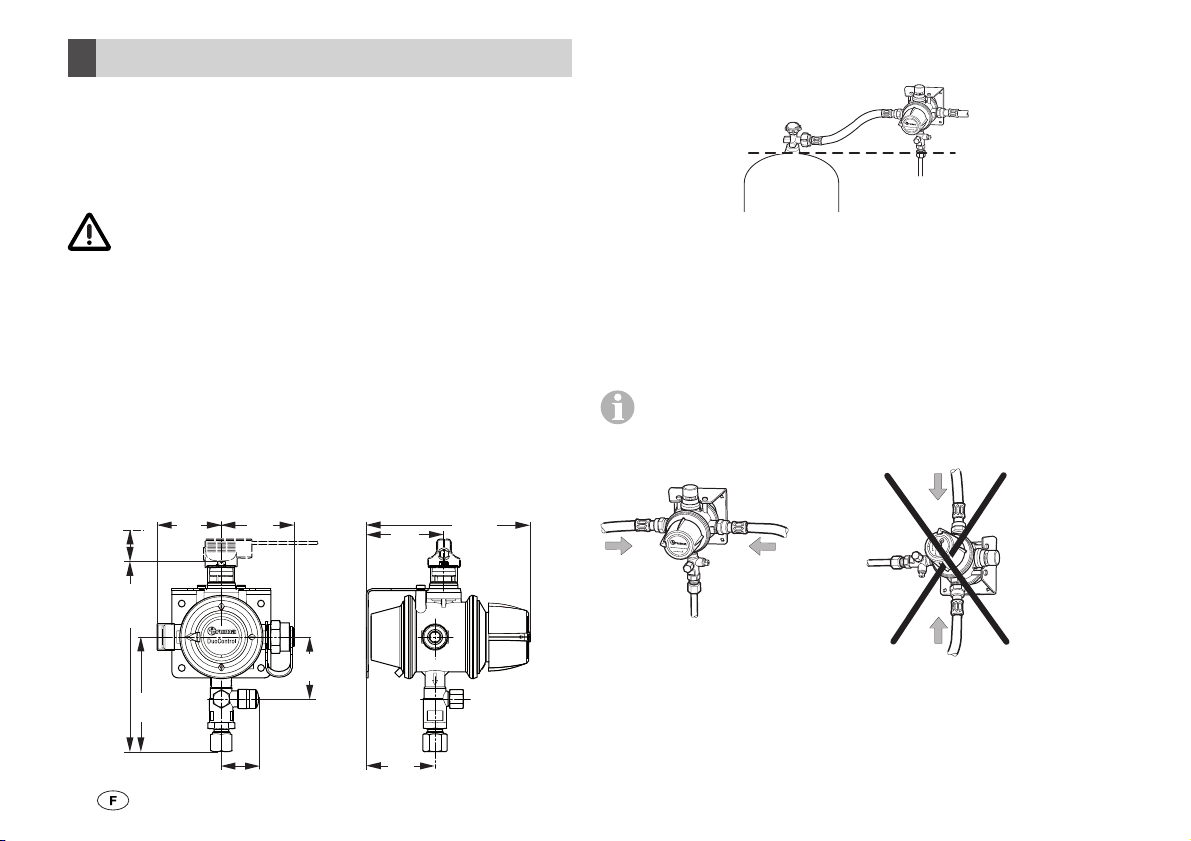

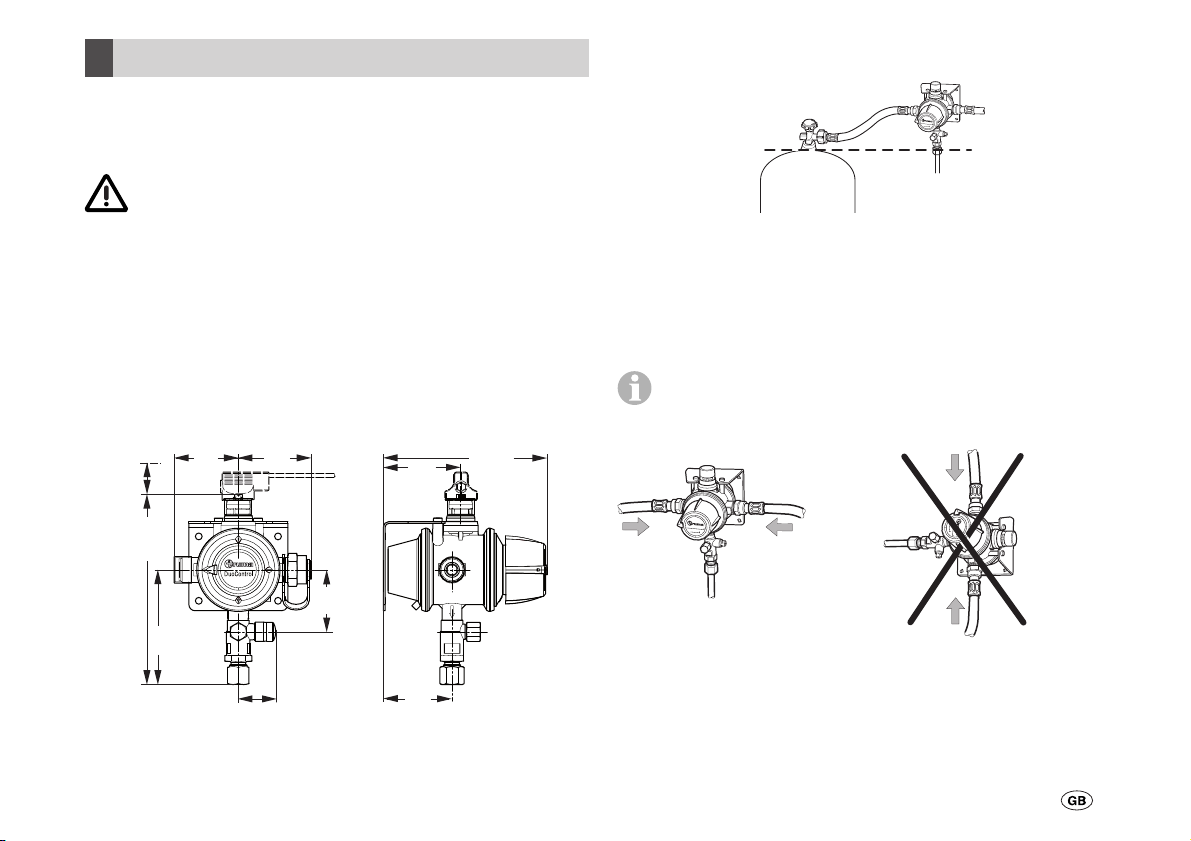

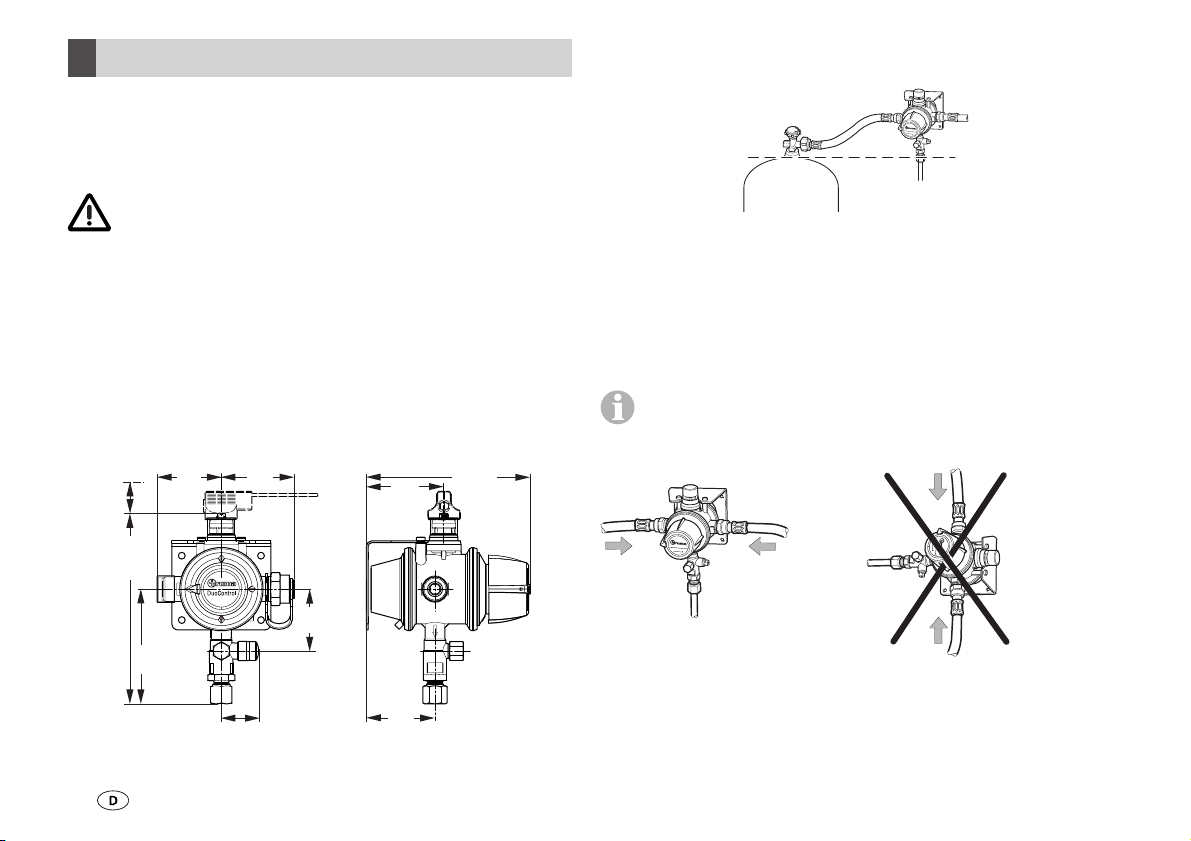

Einbaumaße
56
63 133
52
30
59
30
50
154
93
Einbau und Anschluss DuoControl
DuoControl muss so montiert werden, dass die Anschlüsse
der Hochdruck-Schläuche sich an höchstmöglicher Position
befinden, zumindest jedoch über dem Flaschenventil-Niveau
(gestrichelte Linie).
Die Hochdruck-Schläuche müssen im permanenten Gefälle
zum Flaschenventil verlaufen.
Die Montage oberhalb der Flaschenventile erschwert das
Eindringen von Gas in Flüssigphase in die Umschalt-Reg-
leranlage, vor allem während der Fahrt.
DuoControl darf nur so montiert werden, dass die Anschlüsse
der Hochdruck-Schläuche waagerecht angeordnet sind.
Ist die Höhe im Flaschenkasten eingeschränkt, empfehlen wir
DuoControl an der Flaschenkastendecke zu befestigen.

7
DuoControl wird eingangsseitig über das Außengewinde
M20 x 1,5 (G.13) an die Hochdruckleitung und ausgangsseitig
über eine Schneidringverschraubung 8 mm oder 10 mm an
das Gasrohr angeschlossen.
Bei Gasrohren mit 8 mm muss der beiliegende (nur für den
Handel) Adapter Z 10 / RVS 8 (Art.-Nr. 50020-04000), bei
10 mm Gasrohren der Adapter Z 8 / RVS 10 (Art.-Nr. 50000-
06500) verwendet werden.
Bei Verwendung im Freien DuoControl beispielsweise durch
eine Schutzhaube gegen Witterungseinflüsse schützen.
– Geeignete Position für DuoControl auswählen, insbesonde-
re: Typenschild lesbar, Statusanzeige erkennbar, Beschädi-
gungen beim Flaschenwechsel vermeiden, Eindringen von
Gas in Flüssigphase erschweren, Platz für die Nachrüstung
der Truma Fernanzeige einplanen, Hochdruck-Schläuche
spannungsfrei verlegen.
– Ist der Abstand der Gasflaschenventile mehr als ein Meter,
kann der Ergänzungssatz (Art.-Nr. 50020-61100) verwendet
werden.
> 100 cm
– Mit 4 Schrauben an einer stabilen Wand / Decke befestigen.
Auf ausreichende Festigkeit muss geachtet werden.
– Hochdruck-Schläuche an die Eingänge DuoControl an-
schrauben, evtl. Winkelverschraubungen verwenden
(Art.-Nr. 50020-56000).
– Nach erfolgtem Einbau muss der Fachmann die gesamte
Gasanlage auf korrekte Montage und Dichtigkeit überprü-
fen. Die Schlauch-Anschlüsse am Eingang DuoControl auf
Dichtigkeit überprüfen (z. B. mit einem Lecksuchspray nach
DIN EN 14291).
Diese Prüfung ersetzt nicht die regelmäßig wiederkeh-
rende Gasprüfung!
Anschließend müssen alle Funktionen gemäß der Gebrauchs-
anweisung geprüft werden.
Wartung
Die Umschalt-Regleranlage DuoControl ist wartungsfrei.
Die Prüfung der Gasanlage ist in Deutschland alle 2 Jahre
von einem Flüssiggas-Sachkundigen (DVFG, TÜV, DEKRA) zu
wiederholen. Sie ist auf der entsprechenden Prüfbescheini-
gung (G 607) zu bestätigen.
Druckregelgeräte und Schlauchleitungen müssen spätestens
10 Jahre nach Herstellungsdatum gegen neue ausgewechselt
werden. Der Betreiber ist dafür verantwortlich.

8
Zubehör
Hochdruck-Schläuche
siehe Seite 51
Anschlussschlauch 1,5 m
zum Anschluss externer Gasflaschen
– Anschluss G.5 für Deutschland –
(Art.-Nr. 50020-61300)
Ersatzdichtungen
für Hochdruckanschluss M20 x 1,5 (G.13);
(Art.-Nr. 50020-76300)
Fernanzeige (inklusive EisEx)
zur Anzeige des Entnahmestatus im Fahrzeuginnenraum
(Art.-Nr. 50210-01)
EisEx, Reglerbeheizung
(Art.-Nr. 53101-01)
Winkelverschraubung 90°
(Art.-Nr. 50020-56000)
Ergänzungssatz
wird benötigt bei Gasflaschen-Abständen von mehr als
100 cm
(Art.-Nr. 50020-61100)
Gasfernschalter
zum Absperren der Gasversorgung vom Fahrzeuginnenraum
GS 8 (Art.-Nr. 57013-01)
GS 10 (Art.-Nr. 57023-01)
Schraubhilfe
(Art.-Nr. 50020-61500)
Technische Daten
ermittelt nach EN 13786 bzw. Truma Prüfbedingungen
Gasart
Flüssiggas (Propan/Butan)
Eingangsdruck
0,6 – 16 bar
Ausgangsdruck
je nach Variante 30 mbar oder 50 mbar
Durchflussmenge
1,5 kg/h
Reglereingang
Außengewinde M20 x 1,5 außen (G.13)
Reglerausgang
Schneidringverschraubung 8 mm oder 10 mm
Empfohlenes Anzugsmoment
3 – 5 Nm für Überwurfmutter M20 x 1,5 (G.13)
Konformitätserklärung:
Die Umschalt-Regleranlage DuoControl entspricht der Druck-
geräte-Richtlinie 97/23/EG unter Anwendung der EN 13786
Anhang B.
Produkt-Ident-Nummer: CE-0085BQ0102.
Die Umschalt-Regleranlage DuoControl und ihre elektrischen
Zubehör-Komponenten erfüllt die Richtlinie zur Funkentstö-
rung von Kraftfahrzeugmotoren 72/245/EWG mit den Ergän-
zungen 2004/104/EG, 2005/83/EG und 2006/28/EG und trägt
die Typengenehmigungsnummer: e1 03 4352.
Technische Änderungen vorbehalten!

9
Intended use
Truma DuoControl is an automatic changeover regulator for
switching between two gas cylinders.
As well as automatically switching between the gas cylinders,
DuoControl also ensures a uniform gas pressure of 30 mbar
or 50 mbar (depending on the variant), with a permitted inlet
pressure of 0.6 – 16 bar.
The current supply status (operating or reserve cylinder) is
shown directly on the mica window. By adding a remote con-
trol (part no. 50210-01), the DuoControl changeover regulator
can be upgraded so that the supply status can be viewed from
inside the vehicle.
Two high-pressure hoses are needed for connecting to the gas
cylinders.
Even though it is not a mandatory requirement, Truma
always recommends the use of high-pressure hoses with
a hose rupture protection.
To allow the use of the regulator with gas cylinders with a
range of different connection sizes, Truma offers hoses with a
selection of widely used connection fittings (see pages 51).
To avoid disturbances in the gas system during winter opera-
tion, the DuoControl changeover regulator may be equipped
with Truma’s “EisEx” regulator heating (part no. 53101-01).
EisEx is included with regulators using a remote control.
DuoControl The DuoControl changeover regulator is suitable for all vehi-
cles up to construction date 12/2006. Heating while driving is
permitted, except in France. The enclosed stickers (“Close gas
cylinders while driving”) do not apply in this case.
For vehicles from construction date 01/2007, a safety shut-off
device will be required for heating while driving, pursuant
to the Heaters Directive 2001/56/EC. For systems using
DuoControl, it will therefore be necessary to close the gas
cylinders while driving. Apply the enclosed stickers in the
cylinder box and in the vicinity of the liquid gas heater control
panel.
For vehicles from construction date 01/2007 in which heating
while driving is required, Truma supplies the SecuMotion gas
pressure regulator and the DuoComfort changeover valve.
Please contact your specialist dealer.
The DuoControl changeover regulator may not be used
in confined spaces (houses, mobile homes), or on boats!
The use of the Truma DuoControl changeover regulator in
vehicles used for commercial purposes is not permitted in
Germany.

10
Operating instructions

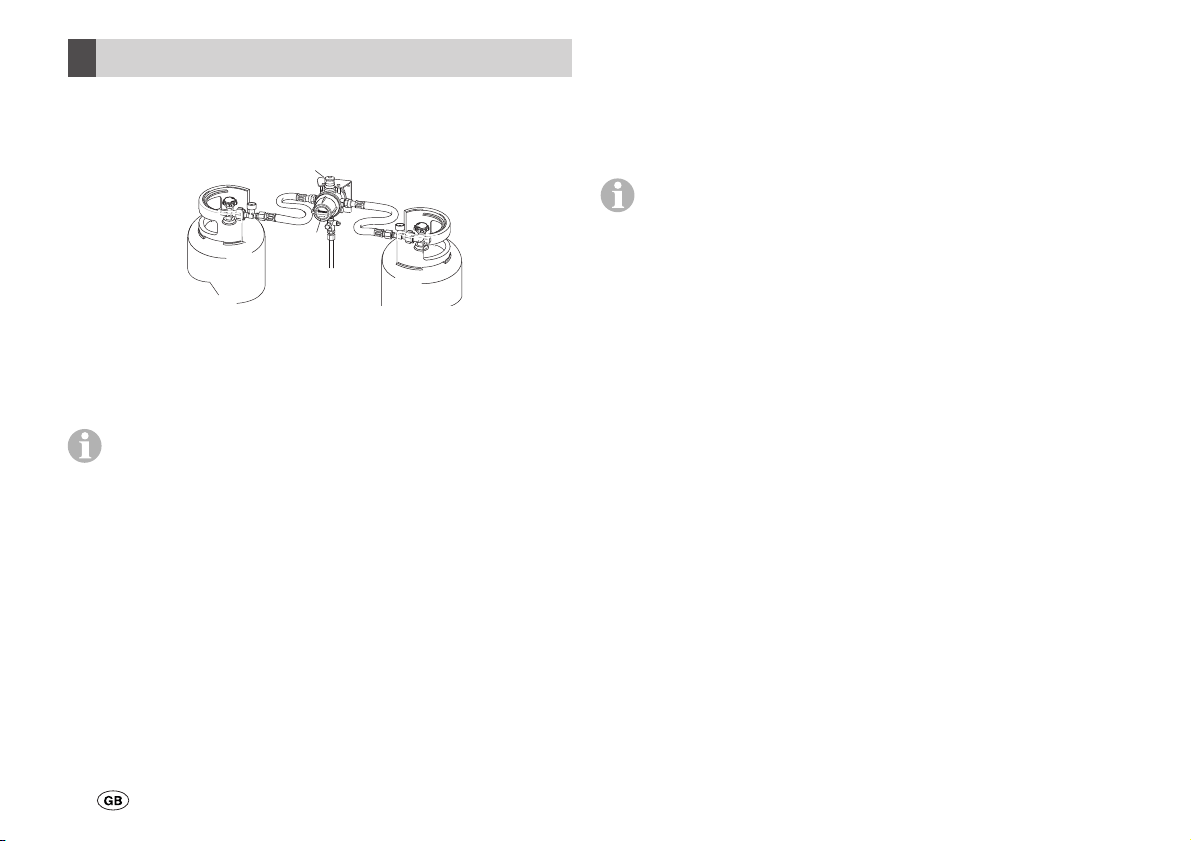

Use the control knob (a) to manually select which cylinder will
be operating and which will be held in reserve.
b
a
The mica window (b) indicates the status of the operating
cylinder:
green = Gas from the operating cylinder
red = Gas from the reserve cylinder.
Truma offers a remote indicator as an accessory (part no.
50210-01) to permit reading of the operating cylinder’s
status from inside the vehicle.
Taking into operation
– Open gas remote switch if present.
– For example, turn control knob (a) to the left until it stops
(left connection is operating cylinder).
– Connect gas cylinders and make sure all hose connections
are in good condition.
– Open the valves on both gas cylinders. The display in the
mica window will turn green.
Changeover
As soon as the pressure in the operating cylinder falls below
0.5 bar, the DuoControl regulator automatically switches over
and begins taking gas from the second gas cylinder. The dis-
play in the mica window turns red.
In extreme cold or when a large amount of gas is con-
sumed from the cylinder over a long period of time, the
gas pressure may fall below 0.5 bar even though there is still
some gas left in the cylinder. This may result in gas being
taken from both gas cylinders simultaneously.
If needed, you can change the position of the control knob at
any time.
Always turn control knob (a) as far to the left or right as it will
go (an intermediate position will cause gas to be removed
from both gas cylinders simultaneously).
Removal status
In the normal position (operating cylinder on the left, reserve
cylinder on the right), the following display will be seen:
– Status display (b) is green = gas taken from the left cylinder
(operating cylinder).
– Status display (b) is red = gas is taken from the right cylin-
der (reserve cylinder); check connection and fill level of left
cylinder.

11
Changing cylinders
Residual gas: Do not smoke, avoid open flames!
DuoControl enables replacement of an empty cylinder without
interrupting the operation of devices currently consuming the
gas. Non-return valves integrated into the inlet connecting
piece prevent gas from escaping when only one gas cylinder
is attached for a short time (“Operating with only one gas
cylinder”).
– Turn the control knob (a) by 180 degrees or half of a full turn
until it stops and the former reserve cylinder becomes the
operating cylinder. After the cylinder change the full gas
cylinder is available again as the reserve cylinder.
The status display (b) changes to green.
– Close the empty cylinder’s valve and screw off the high
pressure hose.
– Screw the high pressure hose onto the full gas cylinder and
open the cylinder’s valve.
The status display (b) remains green.
Anytime after making changes, check the hose connec-
tion to the cylinder valve for leaks (see “Checking for
leaks in the high pressure area”).
Hose Change
Residual gas: Do not smoke, avoid open flames!
We recommend the Truma spanner (part no. 50020-61500)
for screwing the hoses on and off. This provides the necessary
torque and prevents damage to the thread caused by using
the wrong tool.
– Close gas cylinder valve.
– Unscrew high-pressure hose from gas cylinder (or adapter)
and from DuoControl inlet.
When performing a hose change, please ensure that
the white gasket provided with the hose (hose outlet
– regulator inlet) is correctly installed and not damaged.
We recommend that the gasket (part no. 50020-76300)
be replaced with every hose change.
– Screw country-specific high-pressure hose to DuoControl
inlet and cylinder (or to adapter).
– Open gas cylinder valve.
– When using high-pressure hoses with hose rupture protection,
press green button.
– Check hose connection to cylinder valve and DuoControl
inlet for leaks after every modification (see “High-pressure
area leak testing“).

12
Operating with only one gas cylinder
You can also use DuoControl with only one gas cylinder. Non
return valves integrated into the inlet connecting piece pre-
vent gas from escaping through the unused connecting piece.
The free inlet must be sealed off using the provided dummy
cover (brass) if only one cylinder is being used.
Turn rotary knob in direction of operating cylinder.
Leak-testing in the high pressure area
Leak-test the screw fittings for high-pressure hoses on the gas
cylinder valve and on the DuoControl changeover regulator
with appropriate equipment, such as a leak-detection spray
according to DIN EN 14291.
The low-pressure area should be leak-tested by a qualified
technician.

13
Installation instructions
Assembly by a technician only!
Always read and follow the installation instructions.
The DuoControl automatic changeover regulator may
not be installed in EX zone 0 (such as in tank trucks).
In vehicles from construction date 01/2007 using the
DuoControl changeover regulator, the gas cylinders must be
closed while driving. Apply the enclosed stickers in the
cylinder box and in the vicinity of the liquid gas heater control
panel.
Always give the operating instructions to the operator!
Installation dimensions
56
63 133
52
30
59
30
50
154
93
DuoControl installation and connection
DuoControl should be installed so that the high-pressure hose
connections are in the highest possible position, and at least
above the cylinder valve level (broken line).
The high pressure hoses must be installed with a perment
slope towards the cylinder outlet.
Installation above the cylinder valves makes it more diffi-
cult for gas in the liquid phase to get into the changeover
regulator, particularly while driving.
The DuoControl changeover regulator must always be in-
stalled in such a way that the high-pressure hose connections
are arranged in a horizontal position.

14
If the height available in the cylinder box is limited, we recom-
mend fastening the DuoControl changeover regulator to the
cylinder box cover.
Connect the DuoControl regulator on the admission side to
the high-pressure line with the M20 x 1.5 (G.13) male thread,
and on the discharge side to the gas pipe with an 8 mm or
10 mm olive screw fitting.
For 8 mm gas pipes, use enclosed adapter Z 10 / RVS 8 (part
no. 50020-04000) (trade only); for 10 mm pipes, use enclosed
adapter Z 8 / RVS 10 (part no. 50000-06500).
For outdoor use, protect the DuoControl regulator from the
elements, e.g. with a protective hood.
– Choose a suitable position for the DuoControl regulator, in
particular: the type plate is visible, the status display can be
clearly seen, avoid damage when changing cylinders, take
countermeasures against the penetration of liquid phase
gas, allow space to retrofit the Truma remote control, avoid
strain on the high-pressure hoses.

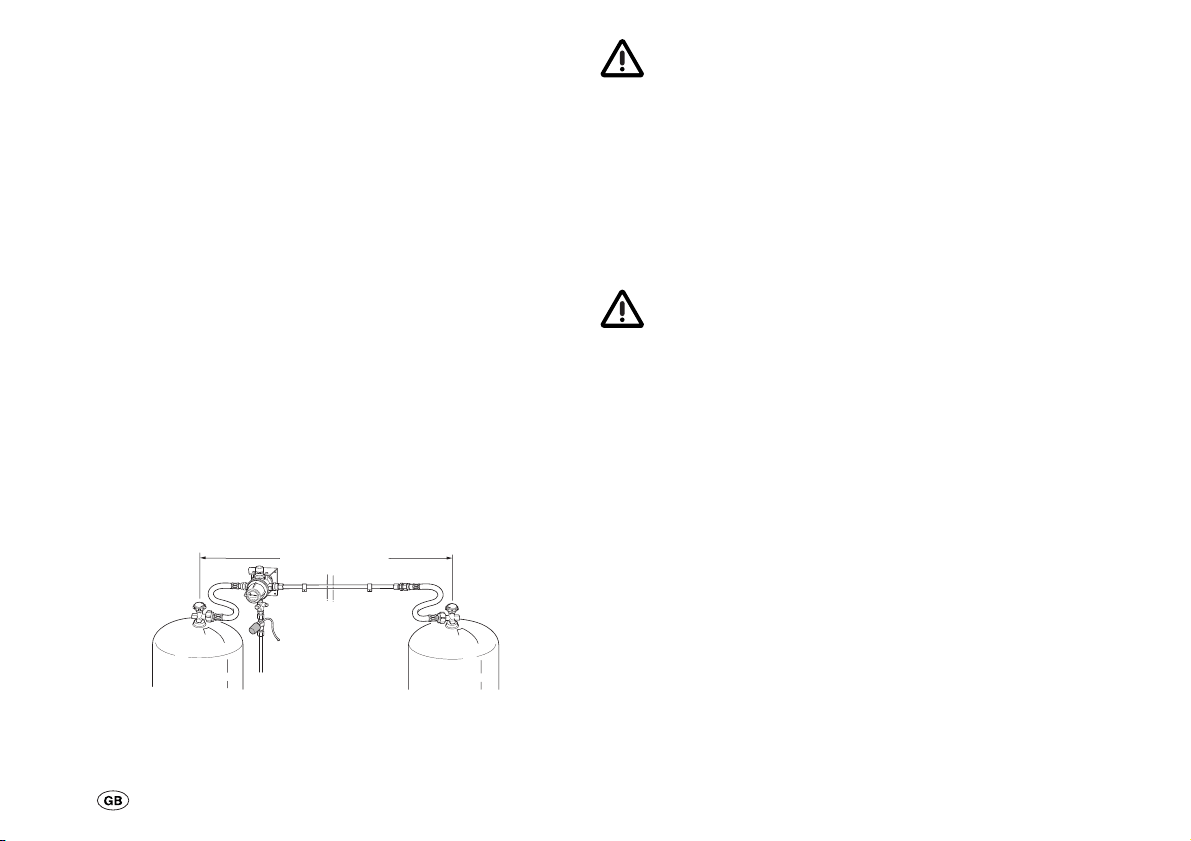

– If the gas cylinder valves are more than one metre apart, the
additional kit (part no. 50020-61100) may be used.
> 100 cm
– Fasten to a stable wall / ceiling with 4 screws.
Ensure the component is firmly attached.
– Screw high-pressure hoses to the DuoControl inlets, using
angle unions (part no. 50020-56000) if necessary.
– When the installation operation has been completed,
arrange for the entire gas system to be leak-tested and
checked by a specialist technician to ensure correct installa-
tion. Leak-test the inlet hose connections of the DuoControl
changeover regulator (e.g. with a leak-detection spray
according to DIN EN 14291).
This test does not replace the regularly scheduled gas
check!
Then test all functions as shown in the user’s manual.
Maintenance
The DuoControl changeover regulator is maintenance-free.
In Germany, the gas system must be retested every
2 years by a liquid gas specialist (DVFG, TÜV, DEKRA). Con-
firmation should be given on the appropriate test certificate
(G 607).
Pressure-regulating devices and related hoses must be re-
placed no later than ten years after the date of manufacture.
The owner is responsible for this.

15
Accessories
High pressure hoses
see page 51
1.5 meter connection hose
for the connection of external gas cylinders
– connection G.5 for Germany –
(part no. 50020-61300)
Replacement gaskets
for high-pressure connection, M20 x 1.5 (G.13);
(part no. 50020-76300)
Remote display (including EisEx)
Shows the removal status from inside the vehicle
(part no. 50210-01)
EisEx regulator heating
(part no. 53101-01)
Angle union 90°
(part no. 50020-56000)
Extension kit
required when gas cylinders separated by more than 100 cm
(part no. 50020-61100)
Gas remote switch
For turning off the gas supply from inside the vehicle
GS 8 (part no. 57013-01)
GS 10 (part no. 57023-01)
Screw aid
(part no. 50020-61500)
Technical data
measured measured according to EN 13786
or under Truma test conditions
Gas type
Liquid gas (propane/butane)
Inlet pressure
0.6 – 16 bar
Outlet pressure
30 mbar or 50 mbar, according to variant
Flow rate
1.5 kg/h
Regulator inlet
Male thread M20 x 1.5 (G.13)
Regulator outlet
8 mm or 10 mm olive screw connection
Recommended tightening torque
3 – 5 Nm for nut M20 x 1.5 (G.13)
Declaration of conformity:
The Truma DuoControl automatic changeover regulator com-
plies with pressure device guideline 97/23/EC, with EN 13786
Appendix B.
Product Identification Number: CE-0085BQ0102.
The DuoControl automatic changeover regulator and its elec-
trical accessories components comply with the automotive
EMC directive 72/245/EEC supplemented by 2004/104/EC,
2005/83/EC and 2006/28/EC, and bears the type approval
number: e1 03 4352.
The right to effect technical modifications is reserved!

16
DuoControl
Utilisation prévue
Le DuoControl de Truma est un détendeur de commutation
pour deux bouteilles de gaz.
Outre la commutation automatique entre les bouteilles de
gaz, le DuoControl garantit une pression de gaz homogène de
30 mbars ou 50 mbars (selon la variante) avec une pression
d‘entrée autorisée de 0,6 – 16 bars.
L‘état actuel de la bouteille (« service » ou « réserve ») est af-
fiché directement sur le voyant. DuoControl peut être mis à
niveau en ajoutant un téléaffichage (n° d‘art. 50210-01)
permettant de relever l‘état de la bouteille à partir de l‘intérieur
du véhicule.
Deux lyres haute pression sont nécessaires pour le raccorde-
ment aux bouteilles de gaz.
Bien que cela ne soit pas obligatoirement prescrit, Truma
recommande toujours des lyres haute pression avec une
sécurité de rupture de tube.
Truma propose des lyres dans les variantes courantes de
raccord pour l‘utilisation de bouteilles de gaz avec différentes
tailles de raccord de vannes (voir page 51).
Pour éviter les défaillances de l‘installation de gaz en mode
hiver, DuoControl peut être complété par le chauffage de dé-
tendeur Truma « EisEx » (n° d‘art. 53101-01), par ailleurs fourni
avec l‘option de téléaffichage.
DuoControl est utilisable sans restriction pour les véhicules
jusqu‘à l‘année de construction 12/2006. Le chauffage pen-
dant le trajet est autorisé, sauf en France. Les autocollants
joints (« Les bouteilles de gaz doivent être fermées pendant
que le véhicule est en mouvement ») ne s‘appliquent pas dans
ces cas.
Dans le cas des véhicules à partir de l‘année de construction
01/2007, la directive 2001/56/CE relative aux appareils de
chauffage prescrit un dispositif d‘arrêt de sécurité. En cas
d‘utilisation du DuoControl, les bouteilles de gaz doivent donc
rester fermées pendant le trajet. Les autocollants joints doi-
vent être posés dans le caisson de bouteilles et à proximité de
la pièce de commande de chauffage au gaz liquéfié.
Pour les véhicules à partir de l‘année de construction 01/2007
dans lesquels il faut également chauffer pendant le trajet,
Truma fournit le détendeur SecuMotion et la soupape de
commutation DuoComfort. Veuillez vous adresser à cet effet à
votre revendeur spécialisé.
L‘utilisation du détendeur de commutation DuoControl
dans les espaces fermés (domicile, mobile-homes) ou
sur les bateaux est interdite !
En Allemagne, le détendeur de commutation DuoControl
Truma n‘est pas utilisable pour les véhicules à usage
professionnel.

17
Mode d’emploi
Avec le bouton de réglage (a), on peut déterminer manuelle-
ment quelle bouteille est la bouteille de service et laquelle est
la bouteille de réserve.
b
a
L’état de la bouteille de service est affiché sur le voyant (b) :
vert = gaz de la bouteille de service
rouge = gaz de la bouteille de réserve.
Truma fournit en tant qu’accessoire un téléaffichage
(n° d’art. 50210-01) qui affiche l’état de la bouteille de
service à l’intérieur du véhicule.
Mise en marche
– Le cas échéant, ouvrir l’interrupteur de gaz.
– Par exemple, tourner le bouton de réglage (a) jusqu’à la
butée vers la gauche (raccord de gauche = bouteille de
service).
– Raccorder les bouteilles de gaz et vérifier le bon état de tous
les raccords de lyres.
– Ouvrir les vannes des deux bouteilles de gaz. Le voyant
passe au vert.
Inversion
Si la pression de la bouteille de service baisse à moins de
0,5 bar, DuoControl s‘inverse automatiquement et du gaz est
prélevé à partir de la deuxième bouteille de gaz. Le voyant
passe au rouge.
En cas de temps très froid ou de consommation élevée
de gaz sur une période prolongée, la pression de gaz
peut passer à moins de 0,5 bar alors qu’il reste encore du gaz
dans la bouteille. Il peut de ce fait arriver que du gaz soit
prélevé à partir des deux bouteilles de gaz à la fois.
En cas de besoin, la position du bouton de réglage peut être
modifiée à tout moment.
Toujours tourner le bouton de réglage (a) jusqu’à la butée
vers la gauche ou la droite (la position médiane provoque le
prélèvement à partir des deux bouteilles de gaz en même
temps).
État de consommation
Dans la position de base (bouteille de service côté gauche,
bouteille de réserve côté droit), le voyant se présente comme
suit :
– Affichage d'état (b) vert = prélèvement de gaz à partir de la
bouteille de gauche (bouteille de service).
– Affichage d'état (b) rouge = prélèvement de gaz à partir de
la bouteille de droite (bouteille de réserve), vérifier le raccor-
dement à la bouteille de gauche et le niveau de remplissage.

18
Changement de bouteille
Restes de gaz : défense de fumer, pas de flammes nues !
DuoControl vous offre la possibilité d’échanger une bouteille
à gaz vide sans interrompre le fonctionnement des consom-
mateurs. Les soupapes anti retour intégrées dans les tubu-
lures d’admission empêchent les sorties de gaz si seule une
bouteille de gaz est raccordée pendant une période brève
(« Fonctionnement avec une bouteille de gaz seulement »).
– Tourner le bouton de réglage (a) de 180° ou d’une demi-
rotation jusqu’à la butée : l’ancienne bouteille de réserve
devient la bouteille de service. Après le changement de
bouteille, la bouteille de gaz pleine est de nouveau
disponible en tant que bouteille de réserve.
L’affichage d’état (b) passe au vert.
– Fermer la vanne de la bouteille de gaz vide et dévisser la lyre
haute pression.
– Visser la lyre haute pression à la bouteille de gaz pleine et
ouvrir la vanne de bouteille.
L’affichage d’état (b) reste au vert.
Après chaque intervention, contrôler l’étanchéité du rac-
cord de lyre sur la vanne de la bouteille (voir « Vérification
d’étanchéité de la partie haute pression »).
Remplacement de lyre
Restes de gaz : défense de fumer, pas de flammes nues !
Pour visser et dévisser les lyres, nous recommandons la clé
à vis Truma (n° d‘art. 50020-61500) qui garantit le couple de
serrage nécessaire et empêche les détériorations sur le raccor-
dement causées par un outil erroné.
– Fermer la vanne de bouteille de gaz.
– Dévisser la lyre haute pression de la bouteille de gaz (ou de
l‘adaptateur enfichable) et de l‘entrée DuoControl.
Lors du remplacement de lyre, s‘assurer que le joint
blanc joint à la lyre (sortie de lyre – entrée de détendeur)
est correctement installé et intact.
Nous recommandons de remplacer le joint (n° d‘art.
50020-76300) à chaque remplacement de lyre.
– Visser la lyre haute pression spécifique au pays sur l‘entrée
DuoControl ainsi qu’à la bouteille (ou sur l‘adaptateur
enfichable).
– Ouvrir la vanne de bouteille de gaz.
– Presser le bouton vert en cas d‘utilisation de lyres haute
pression avec une sécurité de rupture de lyre.
– Après chaque intervention, contrôler l‘étanchéité du raccord
de lyre sur la vanne de bouteille et sur l‘entrée DuoControl
(voir « Vérification d‘étanchéité de la partie haute pression »).

19
Fonctionnement avec une bouteille de gaz
seulement
DuoControl peut aussi fonctionner avec une bouteille de gaz
seulement. Les soupapes anti retour intégrées dans les tu-
bulures d’entrées empêchent les sorties de gaz à partir de la
tubulure libre.
En cas de fonctionnement sur une seule bouteille, l‘entrée
libre doit être obturée au moyen du couvercle aveugle joint
(laiton).
Régler le bouton de réglage en direction de la bouteille de
service.
Vérification d’étanchéité de la partie
haute pression
L‘étanchéité des raccords des lyres haute pression doit être
contrôlée sur la vanne de bouteille de gaz et sur le DuoControl
avec des moyens appropriés, par exemple avec un aérosol
détecteur de fuites selon la norme DIN EN 14291.
La vérification d‘étanchéité de la partie basse pression doit
être réalisée par un spécialiste.

20
Instructions de montage
Faire effectuer le montage uniquement par un
spécialiste !
Impérativement lire et suivre les instructions de montage
avant le montage.
Le détendeur de commutation DuoControl ne doit
pas être monté dans la zone EX 0 (camion-citerne, par
exemple).
Dans le cas des véhicules à partir de l‘année de construction
01/2007, les bouteilles de gaz doivent être fermées pendant le
trajet si le détendeur de commutation DuoControl est utilisé.
Les autocollants joints doivent être posés dans le caisson de
bouteilles et à proximité de la pièce de commande de
chauffage au gaz liquéfié.
Le mode d’emploi doit être remis à l’exploitant !
Dimensions de montage
56
63 133
52
30
59
30
50
154
93
Montage et raccordement du DuoControl
DuoControl doit être monté de telle sorte que les raccords des
lyres haute pression se trouvent sur la position la plus haute
possible, au moins au-dessus du niveau de la vanne de
bouteille (ligne discontinue).
Les lyres haute pression doivent être montées en pente
permanente vers la vanne de la bouteille.
Le montage au-dessus des vannes de bouteille rend plus
difficile les entrées de gaz en phase liquide dans le dé-
tendeur de commutation, essentiellement pendant le trajet.
DuoControl doit être monté uniquement de telle sorte que
les raccords des lyres haute pression soient disposées
horizontalement.
